Produkttyp	USB 3.0 Gigabit Ethernet Adapter
Modell	DS-30203-2
Marke	Digitus
Schnittstelle	USB 3.0 (abwärtskompatibel zu USB 2.0)
Netzwerkstandard	IEEE 802.3 10/100/1000Base-T
Datenrate	10/100/1000 Mbit/s (Gigabit Ethernet)
Anschluss	1x RJ-45 (weiblich)
Abmessungen (ca.)	6,0 x 2,5 x 1,5 cm
Gewicht (ca.)	30 g
Stromversorgung	Bus-powered (über USB)
LED-Anzeigen	Link/Activity
Unterstützte Betriebssysteme	Windows 10/11, macOS, Linux
Plug & Play	Ja, Treiber werden automatisch installiert
Wartung & Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen. Keine Flüssigkeiten oder Reinigungsmittel verwenden.
Sicherheitshinweise	Vor Feuchtigkeit und extremen Temperaturen schützen. Nicht öffnen oder modifizieren.
Ersatzteile & Reparierbarkeit	Enthält keine vom Benutzer reparierbaren Teile. Bei Defekt Gerät ersetzen.
Lieferumfang	USB-Adapter, Kurzanleitung

Häufig gestellte Fragen - DS-30203-2 Digitus

Ist der Digitus DS-30203-2 mit meinem Computer kompatibel?

Der Adapter ist kompatibel mit Windows 10/11, macOS und Linux. Er wird automatisch erkannt und benötigt keine manuelle Treiberinstallation.

Welche Geschwindigkeiten unterstützt der Adapter?

Er unterstützt 10/100/1000 Mbit/s (Gigabit Ethernet) und schaltet automatisch auf die höchste verfügbare Geschwindigkeit um.

Kann ich den Adapter an einem USB 2.0 Anschluss verwenden?

Ja, der Adapter ist abwärtskompatibel zu USB 2.0, jedoch wird die maximale Übertragungsrate dann auf 480 Mbit/s begrenzt.

Warum leuchtet die LED nicht?

Stellen Sie sicher, dass der Adapter richtig eingesteckt ist und der Netzwerkkabel angeschlossen ist. Falls die LED weiterhin aus bleibt, versuchen Sie einen anderen USB-Port.

Wie reinige ich den Adapter?

Verwenden Sie ein trockenes, fusselfreies Tuch. Vermeiden Sie Flüssigkeiten oder Reinigungsmittel, um Schäden am Gerät zu vermeiden.

Kann ich den Adapter an einer Xbox oder PlayStation verwenden?

Der Adapter ist primär für Computer ausgelegt. Eine Kompatibilität mit Spielekonsolen ist nicht garantiert und wird vom Hersteller nicht unterstützt.

Was tun, wenn der Adapter unter Windows nicht erkannt wird?

Überprüfen Sie, ob der USB-Treiber aktuell ist. Versuchen Sie einen anderen USB-Port oder starten Sie den Computer neu. Falls nötig, laden Sie den Treiber von der Digitus-Website herunter.

Ist der Adapter für Power over Ethernet (PoE) geeignet?

Nein, der Adapter unterstützt kein PoE. Er benötigt die Stromversorgung über den USB-Anschluss.

Kann ich mehrere Adapter gleichzeitig an einem Computer verwenden?

Ja, Sie können mehrere Digitus DS-30203-2 Adapter gleichzeitig verwenden, solange Ihr Computer über ausreichend USB-Ports verfügt.

Was ist die maximale Kabellänge für das Ethernet-Kabel?

Gemäß dem Gigabit-Ethernet-Standard beträgt die maximale Kabellänge 100 Meter (328 Fuß) mit einem Cat5e- oder Cat6-Kabel.

BEDIENUNGSANLEITUNG DS-30203-2 Digitus

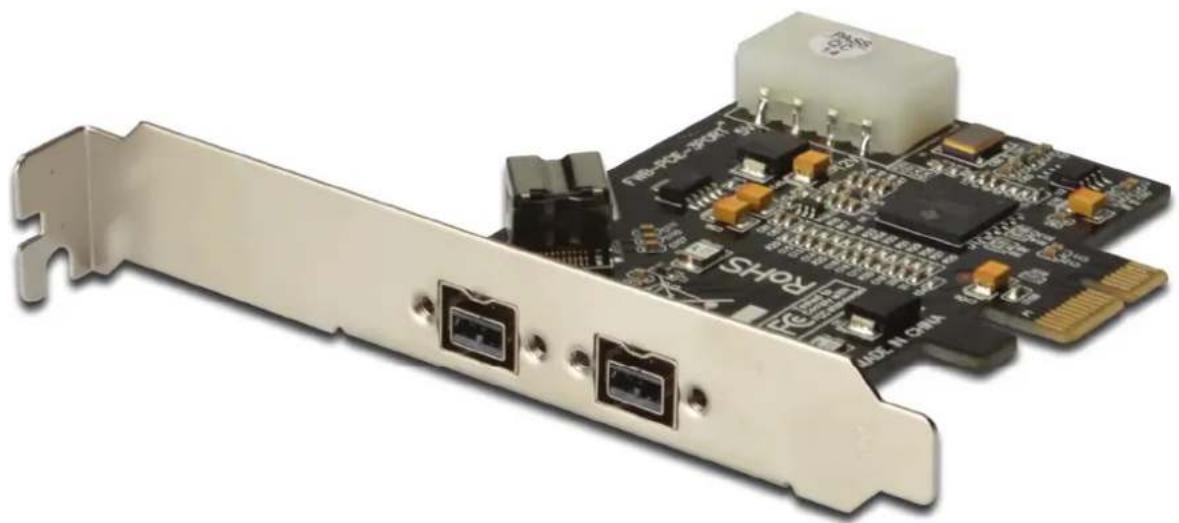

FIREWIRE 800 SCHNITTSTELLE, PCI PCI-EXPRESS-ADD-ON-KARTE

Ausstattungsdetails und Vorteile

• Stellt drei FireWire 800 (1394b)-Ports für mehrfache 1394b-Geräteverbindungen zur Verfügung
• Unterstützt Datenübertragungsraten von 100, 200, 400 und 800 Mbit/s
• Eingebauter 4-poliger Versorgungsanschluss ermöglicht zusätzliche Stromversorgung, wenn er an die Stromversorgung des Systems angeschlossen wird (empfohlen)
• Unterstützt Hot-Swapping und Plug-&-Play-Anschluss von Peripheriegeräten
• Funktioniert mit verschiedenen Typen von FireWire-800 (1394b)-Geräten, einschließlich portabler Festplatte, DV-Camcorder, Digitalkamera, CD-RW/DVD-ROM-Laufwerk und anderer Audio/Video-Geräte
  ● Unterstützt Windows®2000/XP/Server 2003/Vista/Win7

Systemanforderungen

• Windows® 2000/XP/Server 2003 / Vista / Win 7
• PCI-Express-fähiges System mit einem verfügbaren PCI-Express-Steckplatz

Packungsinhalt

● 1 x PCIe FireWire-800-Karte mit 2+1 Ports
- 1 x Benutzerhandbuch
- 1 x CD

Optionales Zubehör

- IEEE 1394b-Kabel

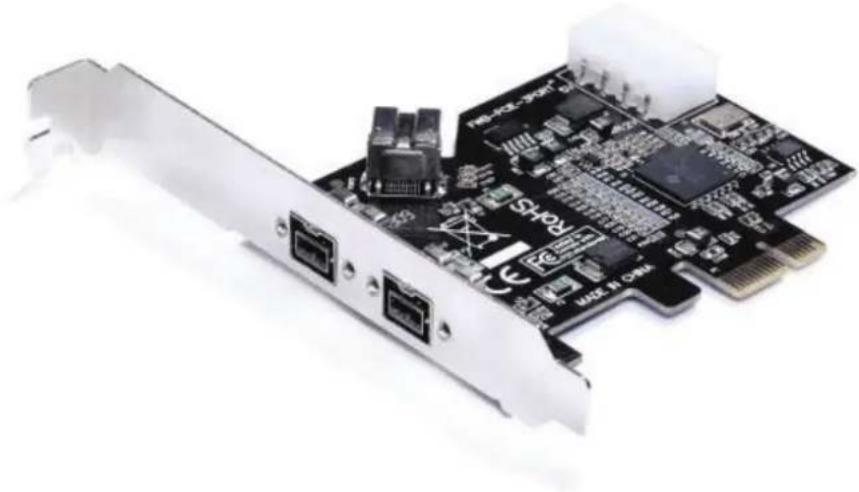

Platinen-Layout

1. Schalten Sie Ihren Computer aus.
2. Ziehen Sie den Netzstecker und entfernen Sie die Computerabdeckung.
3. Entfernen Sie die Slotblende von einem freien PCIe-Steckplatz.
4. Zur Installation der Karte richten Sie den Bus-Stecker der Karte genau mit dem gewählten PCIe-Steckplatz auf dem Motherboard aus. Drücken Sie die Platine fest nach unten.
5. Verbinden Sie die Stromversorgung des Systems mit dem Stromanschluss der Platine.
6. Setzen Sie zur Sicherung der Karte die Halteschraube der

Slotblende wieder ein.

1. Schließen Sie die Computerabdeckung wieder und stecken Sie den Netzstecker in die Steckdose.

Treiberinstallation

Stellen Sie sicher, dass das Board installiert ist, bevor Sie mit der Treiberinstallation beginnen.

Wichtig: Sollte Ihr Windows-System mit unserer Karte nicht korrekt starten, überprüfen Sie bitte bei Ihrem Systemhersteller, ob Sie das neuste Firmware-Update besitzen.

Für Windows® 2000/XP/Server 2003/Vista/Win7

Anmerkung: Server 2003-Service Pack 1 oder höher ist erforderlich, um die FireWire-800-Karte mit 2+1 Ports erfolgreich zu installieren.

Windows ^® 2000/XP/Server 2003 SP1/Vista/Win 7 findet automatisch den richtigen Treiber für die Installation der FireWire-800-Karte mit 2+1 Ports.

Überprüfung der Windows-Installation

Rechtsklicken Sie auf Arbeitsplatz, klicken Sie dann auf Verwalten und auf Geräte-Manager. Das Geräte-Manager-Fenster öffnet sich. Scrollen Sie zum IEEE 1394 Bus-Host-Controller-Symbol und klicken Sie auf das Plus-Symbol. Der „Texas Instruments OHCI Compliant IEEE 1394 Host Controller“ sollte dann angezeigt werden.
