Tipo di prodotto	Adattatore USB-C a Mini DisplayPort
Marca	Digitus
Modello	DA70878
Connettore di ingresso	USB-C maschio
Connettore di uscita	Mini DisplayPort femmina
Risoluzione massima	3840 x 2160 @ 60 Hz
Standard DisplayPort	DisplayPort 1.2 Alt Mode
Velocità dati	Fino a 5,4 Gbps per canale (HBR2)
Protezione HDCP	Sì
Alimentazione	Alimentato dal bus USB (nessuna alimentazione esterna)
Dimensioni (unità principale)	41,5 x 37 x 14,5 mm
Lunghezza cavo	150 mm
Temperatura di funzionamento	0 °C a 45 °C
Umidità di funzionamento	10 % a 85 % UR (senza condensa)
Temperatura di stoccaggio	-10 °C a +70 °C
Umidità di stoccaggio	5 % a 90 % UR (senza condensa)
Compatibilità	Dispositivi con porta USB-C che supportano la modalità alternativa DisplayPort
Contenuto della confezione	Unità principale, guida all'uso
Manutenzione	Pulire con un panno asciutto e morbido. Non utilizzare solventi.
Sicurezza	Utilizzare in ambiente asciutto, evitare umidità e temperature estreme.
Riparabilità	Non contiene parti riparabili dall'utente.
Garanzia	Consultare il produttore (Assmann Electronic GmbH)

Domande frequenti - DA70878 Digitus

Come collegare l'adattatore Digitus DA70878?

Inserire il connettore USB-C dell'adattatore nel dispositivo (computer, smartphone, ecc.). Quindi collegare l'uscita Mini DisplayPort al monitor utilizzando un cavo Mini DisplayPort adatto.

Quali dispositivi sono compatibili con questo adattatore?

L'adattatore funziona con qualsiasi dispositivo dotato di porta USB-C che supporti la modalità alternativa DisplayPort (Alt Mode). Ciò include la maggior parte dei notebook, PC, smartphone e tablet recenti.

Qual è la risoluzione massima supportata dall'adattatore?

Supporta una risoluzione massima di 3840 x 2160 pixel a 60 Hz (4K Ultra HD).

Devo installare un driver per utilizzare l'adattatore?

No, l'adattatore è plug-and-play e non richiede driver aggiuntivi purché il dispositivo supporti la modalità alternativa DisplayPort.

Posso collegare un monitor 4K a questo adattatore?

Sì, l'adattatore supporta monitor 4K fino a 3840 x 2160 @ 60 Hz. Assicurarsi che la sorgente e il cavo supportino anch'essi questa risoluzione.

Cosa fare se lo schermo non visualizza nulla dopo il collegamento?

Verificare che il dispositivo sorgente supporti la modalità alternativa DisplayPort. Provare un altro cavo Mini DisplayPort o un'altra porta USB-C. Riavviare il dispositivo e il monitor. Assicurarsi che il monitor sia acceso e sulla sorgente corretta.

L'adattatore funziona con uno smartphone?

Sì, se lo smartphone dispone di una porta USB-C compatibile con DisplayPort Alt Mode, è possibile collegare un monitor esterno. Alcuni smartphone richiedono una modalità specifica (es. Samsung DeX).

Qual è la lunghezza del cavo dell'adattatore?

Il cavo integrato misura 150 mm (15 cm), consentendo un collegamento ravvicinato al dispositivo senza ingombro.

L'adattatore si scalda durante l'uso?

L'adattatore può diventare leggermente tiepido durante un uso prolungato, il che è normale. Non richiede raffreddamento attivo. Evitare di coprirlo o utilizzarlo in un ambiente poco ventilato.

Come pulire e mantenere l'adattatore?

Scollegare l'adattatore prima della pulizia. Utilizzare un panno asciutto e morbido per pulire la superficie. Non utilizzare prodotti chimici, solventi o liquidi. Conservarlo in un luogo asciutto a temperatura ambiente.

MANUALE UTENTE DA70878 Digitus

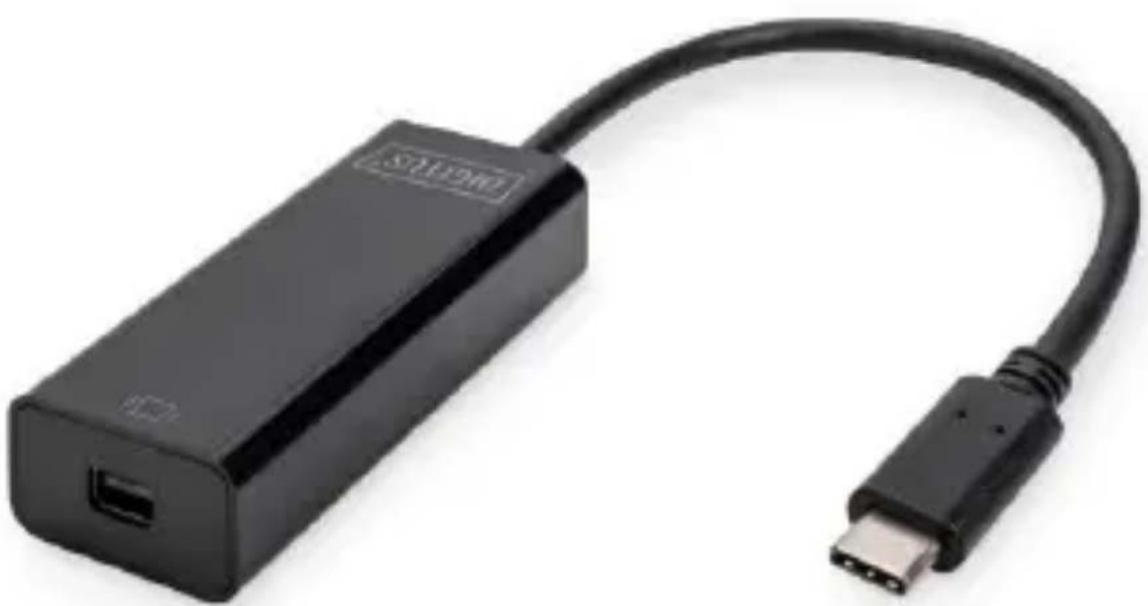

Adattatore grafico USB Type-C™ 4K Mini DisplayPort™

Vi ringraziamo per l'acquisto di questo prodotto. Per migliori prestazioni e sicurezza, leggere queste istruzioni con attenzione prima di collegare, accendere o utilizzare questo prodotto. Conservate il manuale per consultazioni future.

1. Introduzione

L'adattatore USB-C™ a Mini DisplayPort™ consente di collegare un monitor extra alla porta Mini DisplayPort™ del tuo dispositivo (ad es. notebook, PC, smartphone, tablet).

2. Caratteristiche

• Supporta ingresso USB-C™ e uscita Mini DisplayPort™
• Supporta la modalità alternata DisplayPort™ 1.2
• Supporta velocità di trasferimento dati di 5,4 Gbps (HBR2),
  • 2,7 Gbps (HBR) e 1.62 Gbps (RBR)
• Supporto per la protezione del contenuto di HDCP
• Supporta risoluzione fino a 3840 x 2160 @ 60 HZ
• Alimentazione bus USB (nessuna alimentazione esterna necessaria)

3. Specifiche tecniche

Connettore ingresso/uscita
Ingresso	1x USB-CTM maschio
Uscita	1x Mini DisplayPortTM femmina
Risoluzione
Risoluzione	Fino a 3840 x 2160 @ 60HZ
Dimensioni e peso
Dimensioni (L-P-A)	Unità principale: 41,5 x 37 x 14,5 mm Cavo: 150 mm
Requisiti ambientali
Temperatura operativa	da 0°C a +45°C
Umidità operativa	da 10% a 85% UR (senza condensa)
Temperatura di stoccaggio	da -10°C a +70°C
Umidità di stoccaggio	da 5% a 90% UR (senza condensa)
Requisiti di alimentazione
Alimentazione	Alimentazione tramite bus USB

4. Contenuto della confezione

Prima di provare ad utilizzare quest'unità, controllare la confezione ed assicurarsi che i seguenti elementi siano contenuti nel pacco di consegna:

• 1 unità principale
  • 1 manuale dell'utente

5. Funzionamento

1) Collegare lo spinotto USB-C™ di questo prodotto al dispositivo (ad es. notebook, PC, smartphone, tablet)
2) Collegare l'uscita Mini DisplayPort™ di questo prodotto al monitor con un cavo Mini DisplayPort™

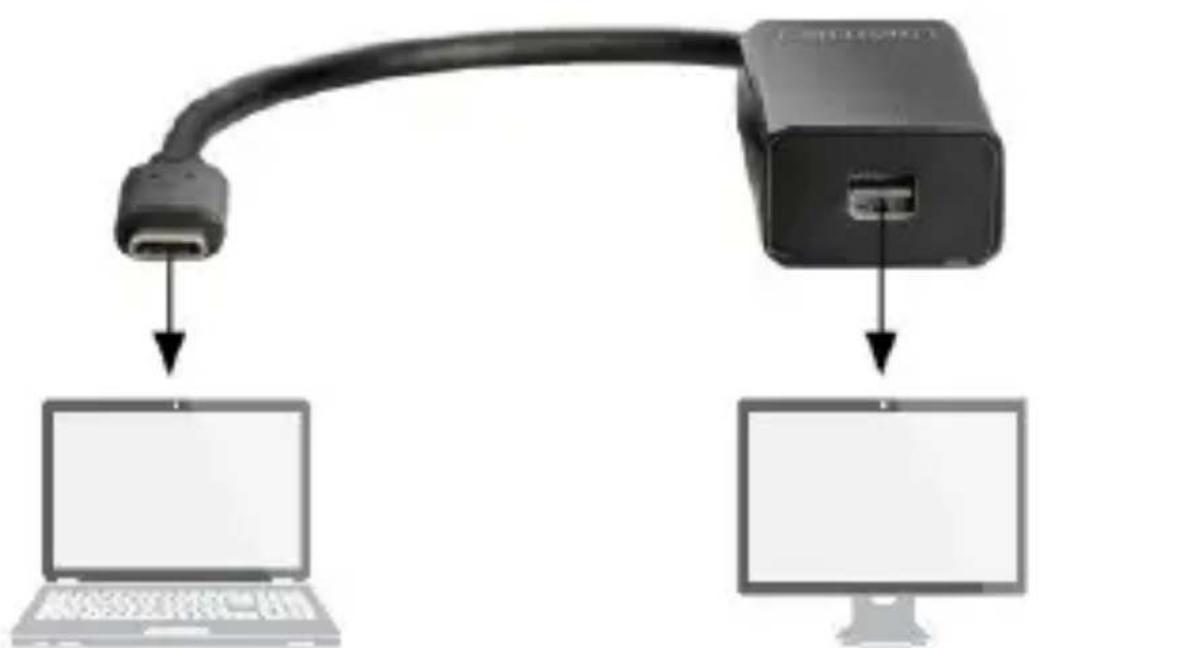

6. Schema dei collegamenti

Notebook
Monitor Mini DisplayPort™

DIGITUS®
