Type de produit	Ponceuse / Polisseuse électronique
Marque	HiKOKI
Modèle	SP 18VA
Tension d'alimentation	120 V ~, 60 Hz
Courant nominal	11,0 A
Vitesse à vide	0 – 3 400 /min (variable électronique)
Diamètre du disque	180 mm (7")
Alésage central	22 mm (7/8")
Poids	2,8 kg (6,2 lb)
Double isolation	Oui (Classe II)
Type de moteur	Moteur série monophasé à collecteur
Réglage de vitesse	Bague de réglage à 6 positions (1 à 6)
Fonction verrouillage	Bouton de verrouillage pour fonctionnement continu
Applications	Ponçage métal, bois, polissage peinture, vernis
Accessoires inclus	Plateau caoutchouc, clé à tige, poignée à boucle
Entretien	Remplacement des balais de charbon (référence sur figure)
Sécurité	Désactiver l'interrupteur avant branchement, utiliser des lunettes de protection

FOIRE AUX QUESTIONS - SP 18VA HiKOKI

Comment changer le disque de ponçage ?

Assurez-vous que l'interrupteur est sur OFF et débranchez l'outil. Placez le disque sur le plateau caoutchouc, enfilez l'écrou à rondelle sur l'axe, appuyez sur la tige de verrouillage et serrez avec la clé fournie. Pour retirer, inversez le processus.

Comment régler la vitesse ?

Tournez la bague de réglage vers '6' pour augmenter la vitesse et vers '1' pour la réduire. La vitesse varie de 600 à 3400 tours/min. Adaptez la vitesse à votre travail : polissage (1-2), ponçage (4-6).

Comment utiliser l'outil en mode polisseuse ?

Fixez le plateau caoutchouc avec l'écrou à rondelle, puis enfilez la peau de mouton par-dessus et attachez-la avec la ficelle fournie. Utilisez une faible vitesse (positions 1-2) et n'appuyez pas trop fort. Appliquez de la cire ou du polish sur la surface.

Quelles sont les précautions de sécurité essentielles ?

Toujours porter des lunettes de protection et un masque anti-poussière. Ne jamais utiliser l'outil sans que tous les dispositifs de sécurité soient en place. Évitez le contact avec des liquides inflammables. Débranchez avant tout changement d'accessoire.

Comment entretenir les balais de charbon ?

Inspectez régulièrement les balais. Si la limite d'usure (6 mm) est atteinte, remplacez-les par des balais d'origine HiKOKI. Retirez le couvercle du balai avec un tournevis plat, puis remplacez le balai. Nettoyez les porte-balais pour assurer un glissement libre.

Que faire si l'outil s'arrête en cours d'utilisation en raison d'une surcharge ?

Relâchez la gâchette, mettez l'interrupteur sur OFF, puis rallumez. L'outil redémarrera à la vitesse correcte. Évitez d'appuyer trop fort sur la surface pour prévenir les déclenchements répétés.

Quels accessoires sont disponibles pour cet outil ?

Les accessoires standard comprennent un plateau caoutchouc, une clé à tige et une poignée à boucle. Des disques de ponçage et des peaux de mouton peuvent être achetés séparément. Utilisez uniquement des accessoires recommandés par HiKOKI.

Puis-je utiliser cet outil pour poncer du bois ?

Oui, l'outil est conçu pour le ponçage du bois, y compris le ponçage préliminaire avant peinture et la correction des saillies. Utilisez une vitesse adaptée (positions 4-6) et n'appuyez pas excessivement.

Comment fixer la poignée à boucle ?

Fixez la poignée à boucle avec le boulon et la rondelle fournis sur le couvercle du réducteur. Serrez fermement. La poignée améliore le contrôle et la sécurité lors de l'utilisation.

Comment nettoyer l'outil après usage ?

Nettoyez l'extérieur avec un chiffon doux légèrement imbibé d'eau savonneuse, puis séchez soigneusement. Ne jamais utiliser de solvants (essence, diluants) sur les parties en plastique. Gardez les évents d'air du moteur propres.

MODE D'EMPLOI SP 18VA HiKOKI

Model Electronic Sander Polisher Modèle Polisseus, Elastres, électronique Modelo Lijadora pulidora electronica

Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles!

Ce mode d'emploi contient d'importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d'emploi AVANT d'utiliser l'outil motorisé. Garder ce mode d'emploi à la disponibilité des autres utilisateurs et propriétaires avant qu'ils utilisent l'outil motorisé. Ce mode d'emploi doit être conservé dans un endroit sûr.

AVANT L'UTILISATION 24

FONCTIONNEMENT DE LA POLISSEUSE/ PONCEUSE ÉLECTRONIQUE .... 25

MONTAGE ET DÉMONTAGE DU DISQUE DE PONÇAGE ET DE LA PEAU DE MOUTON 27

ENTRETIEN ET INSPECTION 28

ACCESOIRES 29

ACCESSOIRES STANDARD 29

LISTE DES PIECES 47

ÍNDICE

Español

Página

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d'emploi avant d'utiliser ou d'entretenir cet outil motorisé.

La plupart des accidents causés lors de l'utilisation ou de l'entretien de l'outil motorisé proviennent d'un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l'on reconnaît une situation de danger potentiel avant qu'elle ne se produise, et en observant les procédures de sécurité appropriées.

Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l'outil motorisé et dans ce mode d'emploi.

NE JAMAIS utiliser cet outil motorisé d'une manière qui n'est pas spécifiquement recommandée par HITACHI.

SIGNIFICATION DES MOTS D'AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures.

PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine.

REMARQUE met en relief des informations essentielles.

SECURITE

REGLES GENERALE DE SECURITE

⚠ AVERTISSEMENT: Lire et coxmprendre toutes les instructions.

Un non respect de toutes les instructions ci-dessous peut entraîner une électrocution, un incendie et/ou de sérieuses blessures personnelles.

CONSERVER CES INSTRUCTIONS

1. Zone de travail

(1) Garder la zone de travail propre et bien éclairée. Les établis mal rangés et les zones sombres invitent aux accidents.
(2) Ne pas utiliser les outils motorisés dans une atmosphère explosive, telle qu'en présence de liquides inflammables, de gaz ou de poussières. Les outils motorisés créent des étincelles qui risquent d'enflammer la poussière ou les vapeurs.
(3) Tenir les spectateurs, les enfants et les visiteurs éloignés, lors de l'utilisation de l'outil motorisé. Une distraction peut faire perdre le contrôle de la machine.

2. Sécurité électrique

(1) Les outils à double isolation sont équipés d'une fiche polarisée (une lame est plus large que l'autre). Cette fiche ne pénétrera dans une prise secteur polarisée que dans un sens. Si la fiche ne rentre pas complètement dans la prise, la retourner. Si elle ne rentre toujours pas, contacter un électricien qualifié pour installer une prise polarisée. Ne pas modifier la fiche d'aucune façon. La double isolation ☐ élimine le besoin d'un cordon d'alimentation à trois fils et d'un système d'alimentation avec mises à la terre.
(2) Eviter tout contact corporel avec les surfaces mises à la terre telles que les canalisations, les radiateurs, les réchauds et les réfrigérateurs. Il y a un risque accru d'électrocution si son corps est mis à la terre.
(3) Ne pas exposer les outils motorisés à la pluie ou à l'humidité. De l'eau pénétrant à l'intérieur de l'outil motorisé augmente le risque d'électrocution.
(4) Ne pas maltraiter le cordon d'alimentation. Ne jamais utiliser le cordon pour porter les outils ou tirer sur la fiche du réceptacle. Garder le cordon à l'écart de la chaleur, de l'huile, des arêtes coupantes ou des pièces en mouvement. Remplacer les cordons endommagés immédiatement. Des cordons endommagés augmentent le risque d'électrocution.
(5) Lors de l'utilisation d'un outil motorisé, utiliser un cordon de rallonge extérieur marqué "W-A" ou "W". Ces cordons sont prévus pour une utilisation extérieure et réduisent les risques d'électrocution.

3. Sécurité personnelle

(1) Rester sur ses gardes, regarder ce que l'on fait et utiliser son sens commun lors de l'utilisation d'un outil motorisé. Ne pas utiliser un outil en état de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil motorisé peut entraîner de sérieuses blessures personnelles.

(2) S'habiller correctement. Ne pas porter des vêtements larges ou des bijoux. Attacher les cheveux longs. Tenir ses cheveux, vêtements et ses gants éloignés des parties mobiles. Les vêtements larges, les bijoux et les cheveux longs peuvent se prendre dans les parties mobiles.
(3) Eviter tout démarrage accidentel. S'assurer que le l'interrupteur d'alimentation est sur la position d'arrêt avant de brancher la machine. Transporter l'appareil avec les doigts sur l'interrupteur d'alimentation ou brancher un outil avec l'interrupteur sur la position marche invite aux accidents.
(4) Retirer les clefs d'ajustement ou les commutateurs avant de mettre l'outil sous tension. Une clef qui est laissée attachée à une partie tournante de l'outil peut provoquer une blessure personnelle.
(5) Ne pas trop présumer de ses forces. Garder en permanence une position et un équilibre correct. Une position et un équilibre correct permettent un meilleur contrôle de l'outil dans des situations inattendues.
(6) Utiliser un équipement de sécurité. Toujours porter des lunettes de protection. Un masque à poussière, des chaussures de sécurité antidérapantes, un chapeau dur et des bouchons d'oreille doivent être utilisés dans les conditions appropriées.

4. Utilisation de l'outil et entretien

(1) Utiliser un étau ou toutes autres façons de fixer et maintenir la pièce à usiner sur une plate-forme stable. Tenir la pièce avec la main ou contre son corps est instable et peut conduire à une perte de contrôle de l'outil.
(2) Ne pas forcer sur l'outil. Utiliser l'outil correct pour l'application souhaitée. L'outil correct réalisera un meilleur et plus sûr travail dans le domaine pour lequel il a été conçu.
(3) Ne pas utiliser un outil s'il ne se met pas sous ou hors tension avec un interrupteur. Un outil qui ne peut pas être commandé avec un interrupteur est dangereux et doit être réparé.
(4) Déconnecter la fiche de la source d'alimentation avant de réaliser tout ajustement, changement d'accessoires ou pour ranger l'outil. De telles mesures de sécurité réduisent le risque que l'outil ne démarre accidentellement.
(5) Ranger les outils inutilisés hors de la portée des enfants et des autres personnes inexpérimentées. Les outils sont dangereux dans les mains de personnes inexpérimentées.
(6) Conserver les outils avec soin. Garder les outils de coupe aiguisés et propres. Des outils bien entretenus, avec des lames coupantes aiguisées risquent moins de se gripper et sont plus faciles à contrôler.
(7) Vérifier les défauts d'alignement ou grippage des parties mobiles, les ruptures des pièces et toutes les autres conditions qui peuvent affecter le fonctionnement des outils. En cas de dommage, faire réparer l'outil par un centre de service HITACHI autorisé avant de l'utiliser. Beaucoup d'accidents sont causés par des outils mal entretenus.
(8) Utiliser uniquement les accessoires recommandés par le fabricant pur le modèle utilisé. Des accessoires qui peuvent convenir à un outil, peuvent devenir dangereux lorsqu'ils sont utilisés avec un autre outil.

5. Réparation

(1) La réparation de l'outil ne doit être réalisée que par un centre de service HITACHI autorisé. Une réparation ou un entretien réalisé par un personnel non qualifié peut entraîner des risques de blessures.

(2) Lors de la réparation d'un outil, utiliser uniquement des pièces de rechange identiques. Suivre les instructions de la section d'entretien de ce mode d'emploi. L'utilisation de pièces non autorisées ou un non respect des instructions d'entretien peut créer un risque d'électrocution ou de blessures.

REGLES DE SECURITE SPECIFIQUES ET SYMBOLES

1. Tenir les outils par les surfaces de grippage lors de la réalisation d'opération où l'outil de coupe risque d'entrer en contact avec des câbles cachés ou son propre cordon. Un contact avec un fil "sous tension" mettra les parties métalliques de l'outil "sous tension" et électrocutera l'utilisateur.
2. TOUJOURS porter des bouchons d'oreille lors de l'utilisation de l'outil pendant de longues périodes.

Une exposition prolongée à un son de forte intensité peut endommager l'ouïe de l'utilisateur.

1. NE JAMAIS toucher les parties mobiles.

NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l'outil.

1. NE JAMAIS utiliser l'outil sans que tous les dispositifs de sécurité ne soient en place. NE JAMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d'un dispositif ou d'une caractéristique de sécurité, s'assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l'outil.
2. Utiliser l'outil correct

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d'un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n'a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d'arbre ou des bûches.

1. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d'emploi.
2. Manipuler l'outil correctement

Utiliser l'outil de la façon indiquée dans ce mode d'emploi. Ne pas laisser tomber ou lancer l'outil. NE JAMAIS permettre que l'outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

1. Maintenir toutes les vis, tous les boulons et les couvercles fermement en place.

Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.

1. Ne pas utiliser les outils motorisés si le revêtement de plastique ou la poignée est fendu.

Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d'être réparé.

1. Les lames et les accessoires doivent être fermement montés sur l'outil.

Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l'outil doivent être fixés et serrés fermement.

1. Garder propres les évents d'air du moteur

Les évents d'air du moteur doivent être maintenus propres de façon que l'air puisse circuler librement tout le temps. Vérifier les accumulations de poussière fréquemment.

1. Utiliser l'outil motorisé à la tension nominale.

Utiliser l'outil motorisé à la tension spécifiée sur sa plaque signalétique.

Si l'on utilise l'outil motorisé avec une tension supérieure à la tension nominale, il en résultera une rotation anormalement trop rapide du moteur et cela risque d'endommager l'outil et le moteur risque de griller.

1. NE JAMAIS utiliser un outil défectueux ou qui fonctionne anormalement.

Si l'outil n'a pas l'air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l'utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé.

1. NE JAMAIS laisser fonctionner l'outil sans surveillance. Le mettre hors tension.

Ne pas abandonner l'outil avant qu'il ne soit complètement arrêté.

1. Manipuler l'outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d'être déformé, fendu ou endommagé.

1. Ne pas essuyer les parties en plastique avec du solvant.

Les solvants comme l'essence, les diluants, la benzine, le tétrachlorure de carbone et l'alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants.

Essuyer les parties en plastique avec un chiffon doux légèrement im bibé d'une solution d'eau savonneuse et sécher minutieusement.

1. TOUJOURS porter des lunettes de protection qui respectent les dernières révisions du

Standard ANSI Z87.1.

1. Ne pas s'approcher d'un disque de ponçage et d'une peau de mouton en rotation.
2. Faire très attention aux étincelles.
3. Utiliser la poignée à boucle pour bien tenir solidement la polisseuse/ponceuse à disque.
4. Ne jamais utiliser la meule à polir comme meuleuse d'angle.
5. Ne pas utiliser cet outil à proximité d'une machine à souder.
6. Ne pas alimenter sur courant continu.

7. Si la vitesse de rotation diminue brusquement sous l'effet d'une surcharge, retirer l'outil de la pièce et mettre l'outil hors tension puis à nouveau sous tension.

8. Ne pas enfoncer la tige de verrouillage pendant que l'axe tourne.

9. Toujours tenir solidement la poignée de l'outil et la poignée à boucle des outils électriques. Sinon, la contreforce engendrée risque d'entraîner un fonctionnement imprécis et même dangereux.

10. Définitions pour les symboles utilisés sur cet outil

V ...... volts

Hz ...... hertz

A..... ampères

no ...... vitesse sans charge

W...... watt

☐...... Construction de classe II

---/min ... tours par minute

\~ .... Courant alternatif

DOUBLE ISOLATION POUR UN FONCTIONNEMENT PLUS SUR

Pour assurer un fonctionnement plus sûr de cet outil motorisé, HITACHI a adopté une conception à double insolation. “Double isolation” signifie que deux systèmes d’isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d’électricité connectés à l’outil motorisé à partir du cadre extérieur manipulé par l’utilisateur. C’est pourquoi, le symbole “☐” ou les mots “Double insulation” (double isolation) apparaissent sur l’outil motorisé ou sur la plaque signalétique.

Bien que ce système n'ait pas de mise à terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d'emploi, y-compris de ne pas utiliser l'outil motorisé dans un environnement humide.

Pour garder le système de double isolation effectif, suivre ces précautions:

Seuls les CENTRES DE SERVICE AUTORISES HITACHI peuvent démonter et remonter cet outil motorisé et uniquement des pièces de rechange HITACHI garanties d'origine doivent être utilisées.

Nettoyer l'extérieur de l'outil motorisé uniquement avec un chiffon doux légèrement imbibé d'une solution savonneuse et essuyer minutieusement.

Ne jamais utiliser des solvants, de l'essence ou des diluants sur les parties en plastique; sinon le plastique risquerait de se dissoudre.

CONSERVER CES INSTRUCTIONS ET LES METTRE A LA DISPOSITION DES AUTRES UTILISATEURS ET PROPRIETAIRES DE CET OUTIL!

DESCRIPTION FONCTIONNELLE

REMARQUE:

Les informations contenues dans ce mode d'emploi sont conçues pour assister l'utilisateur dans une utilisation sans danger et un entretien de l'outil motorisé.

NE JAMAIS utiliser ni entreprendre une révision de l'outil sans avoir d'abord lu et compris toutes les instructions de sécurité contenues dans ce manuel.

Certaines illustrations dans ce mode d'emploi peuvent montrer des détails ou des accessoires différents de ceux de l'outil motorisé utilisé.

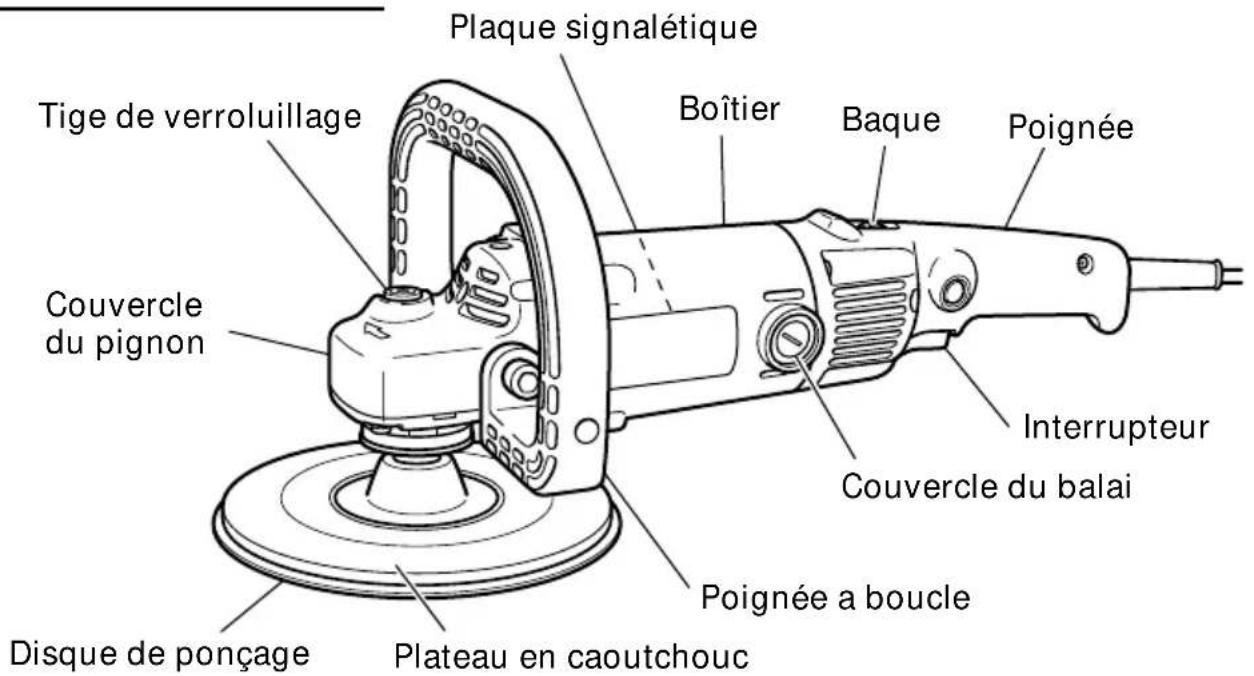

NOM DES PARTIES

Fig. 1

SPECIFICATIONS

Moteur	Moteur série monophasé à collecteur
Source d'alimentation	Secteur, 120V 60Hz, monophasé
Curant 11,0A
Vitesse sans charge 0–3400/min
Dimension du disque de ponçage:Diamètre extérieutDiamètre du trou central 7/8" (22mm)	7" (180mm)
Poids 6,2 lbs (2,8kg)

ASSEMBLAGE ET FONCTIONNEMENT

APPLICATIONS

○ Ponçage de surfaces métalliques.
○ Ponçage préliminaire de surfaces métalliques avant la peinture, retrait de rouille, retrait des vieilles couches peinture avant l'application d'une nouvelle couche de peinture.
○ Finition de pièces en bois, correction des saillies de bois dépassant des raccords ou des assemblages.
○ Ponçage préliminaire de surfaces en bois avant l'application d'une couche de peinture.
Polissage ou lustrage de surfaces métalliques peintes, sur par exemple automobiles, trains, ascenceurs, réfrigérateurs, machines à coudre, machines à laver appareils métalliques etc.
○Polissage de surfaces vernies de meubles en bois etc.
○ Lustrage de résine synthétique ou produits en ébonite.

AVANT L'UTILISATION

1. Source d'alimentation

S'assurer que la source d'alimentation qui doit être utilisée est conforme à la source d'alimentation requise spécifiée sur la plaque signalétique du produit.

2. Interrupteur d'alimentation

S'assurer que l'interrupteur est sur la position OFF (arrêt). Si la fiche est connectée sur une prise alors que l'interrupteur est sur la position ON (marche), l'outil motorisé démarrera immédiatement risquant de causer de sérieuses blessures.

3. Cordon prolongateur

Quand la zone de travail est éloignée de la source d'alimentation, utiliser un cordon prolongateur d'épaisseur et de capacité nominale suffisante. Le cordon prolongateur doit être aussi court que possible.

Tout cordon endommagé devra être remplacé ou réparé.

4. Vérifier la prise

Si la prise reçoit la fiche avec beaucoup de jeu, elle doit être réparée. Contacter un électricien licencié pour réaliser les réparations nécessaires.

Si une telle prise défectueuse est utilisée, elle peut causer une surchauffe entraînant des dangers sérieux.

5. Vérification des conditions d'environnement

Vérifier que l'état de l'aire de travail est conforme aux précautions.

Lors du ponçage d'une fine tôle d'acier, en fonction de l'état de l'établi, un bruit strident se fera entendre sous l'effet du bruit retentissant de la tôle en cours de ponçage. Dans ce cas, pour supprimer le bruit gênant, placer un tapis de caoutchouc sous le matériau à poncer.

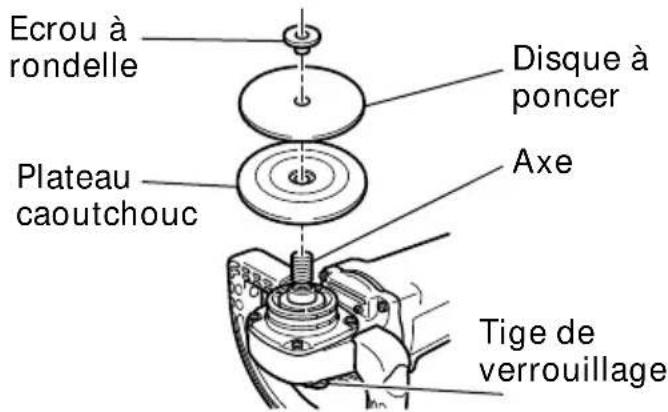

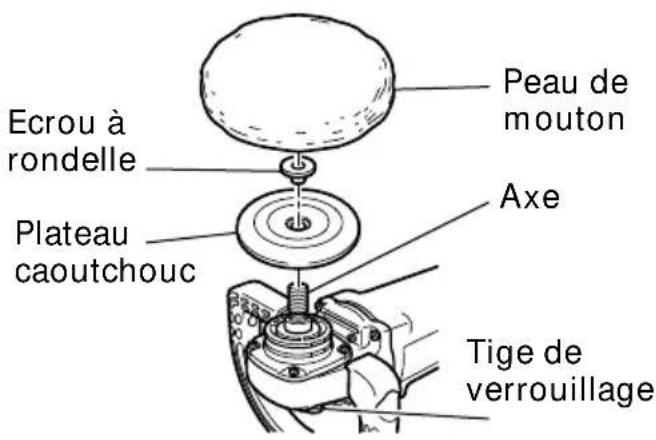

6. Vérification et montage du disque à poncer et de la peau de mouton

Vérifier que le disque à poncer est monté dans les conditions spécifiées et qu'il est solidement fixé.

Pour les détails, voir la section “Montage et démontage du disque de ponçage et de la peau de mouton”.

7. Vérifier la tige de verrouillage.

Vérifier que la tige de verrouillage est dégagée en appuyant dessus deux ou trois de fois de suite avant de mettre l'outil sous tension.

8. Fixation de la poignée à boucle

Fixer la poignée à boucle avec un boulon et une rondelle sur le couvercle du réducteur.

FONCTIONNEMENT DE LA POLISSEUSE/PONCEUSE ÉLECTRONIQUE

Pour augmenter la vitesse du moteur, accroître la pression sur la gâchette. Relâcher la gâchette pour arrêter. Pour un fonctionnement continu, tirer sur la gâchette et appuyer sur le bouton de verrouillage. Pour arrêter le moteur depuis la position verrouillée, tirer à fond sur la gâchette, puis la relâcher.

La vitesse du moteur se règle en tournant la bague :

Tourner la bague vers “6” pour augmenter la vitesse, et vers “1” pour réduire la vitesse (Fig. 2). Sélectionner la vitesse du moteur en fonction du travail à effectuer. Le tableau ci-dessous donne les vitesses du moteur correspondant à chaque indication de l’échelle de la bague, et il indique le type de travail qui convient pour chaque réglage.

Indication de la bague	/min	Type de travail
1	600	Polissage
2	1100
3	1700
4	2300	Ponçage
5	2900
6	3400

Fig. 2

PRECAUTION: Il n'est pas possible de tourner la bague au-delà de "6" et de "1" de l'échelle dans les sens respectifs.

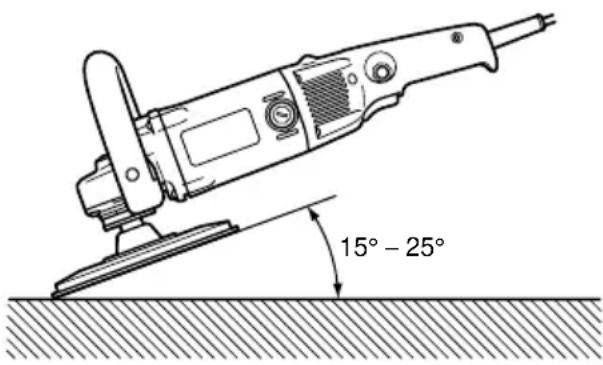

●Utilisation comme ponceuse

1. L'outil est conçu pour fournir une puissance de polissage (ponçage) suffisante lorsque le disque est légèrement appuyé contre la surface de polissage/ponçage ; il est équipé d'un circuit de commande électronique qui garantit que le moteur ne ralentira pas même en cas de surcharge. Il n'est donc pas nécessaire d'appuyer le disque de ponçage trop fort sur la surface : cela pourrait provoquer une surcharge du moteur, ce qui déclencherait le dispositif de coupure de surcharge et éteindrait l'outil. Dans ce cas, couper l'interrupteur, puis le rallumer pour réinitialiser l'outil : cela ramènera la rotation à la vitesse correcte du moteur.
2. Au lieu d'appliquer toute la surface du disque sur la surface du métal à meuler, incliner la ponceuse d'environ 15° à 25° pour effectuer le meulage avec la section périphérique du disque. (Fig. 3)
3. Précautions après l'utilisation Ne pas poser la polisseuse/ponceuse tout de suite après l'utilisation dans un endroit où il y a beaucoup de copeaux et de saleté tant qu'elle n'a pas complètement cessé de tourner.

●Utilisation comme polisseuse

1. Le polissage traite les surfaces inclinées aussi bien que les surfaces planes. Il est recommandé de tenir la polisseuse sans appuyer sur le matériau, et d'utiliser son poids au maximum car une pression excessive sur la surface de polissage entraînera non seulement des résultats peu satisfaisants, mais appliquera également une surcharge inutile sur le moteur.
2. Utiliser un agent de polissage ou de la cire en fonction de l'état de finition ; l'effet de polissage maximal sera obtenu en procédant comme suit.

Polissage avec une ponceuse avec disque de ponçage fin

Polissage avec la peau de mouton et exécution d'un cirage final avec un agent de polissage

Commencer par mettre une petite quantité d'agent de polissage et de cire sur la surface à polir, puis polir avec la peau de mouton.

PRECAUTION : Faire très attention à ce que le cordon ne touche pas la peau de mouton ni le disque de ponçage pendant l'opération. Si le cordon à câble sous gaine de caoutchouc les touche, il risque de rester coincé.

MONTAGE ET DÉMONTAGE DU DISQUE DE PONÇAGE ET DE LA PEAU DE MOUTON

⚠ AVERTISSEMENT: Bien couper l'interrupteur et débrancher la fiche de la prise pour éviter tout problème grave.

●Utilisation comme ponceuse (Fig. 4)

(1) Après avoir placé le disque à poncer sur le plateau caoutchouc, enfiler l'écrou à rondelle sur l'axe.
(2) Appuyez sur la tige de verrouillage pour fixer l'axe et serrer l'écrou à rondelle à l'aide d'une clé.
(3) Pour retirer le disque à poncer, procéder dans l'ordre inverse de l'installation.

●Utilisation comme polisseuse (Fig. 5)

(1) Insérer l'écrou à rondelle dans le plateau caoutchouc et l'enfiler sur l'axe.
(2) Appuyer sur la tige de verrouillage pour fixer l'axe et serrer l'écrou à rondelle à l'aide d'une clé.
(3) Enrouler le plateau caoutchouc avec le chapeau de la peau de mouton et le fixer en enroulant de la ficelle tout autour. Veiller à bien rentrer l'excédent de ficelle à l'intérieur de la peau de mouton pour qu'il ne s'éjecte pas pendant le polissage. Si la peau de mouton est mal fixée, cela risque de provoquer des vibrations (Fig. 6).
(4) Pour retirer la peau de mouton, procéder dans l'ordre inverse de l'installation.

PRECAUTION :

• Utiliser une clé pour serrer l'écrou à rondelle à fond.
• Après avoir libéré la tige de verrouillage, vérifier qu'elle est bien revenue sur sa position normale.

Fig. 4

Fig. 5

Fig. 6
Rentrer l'excédent de ficelle à l'intérieur

ENTRETIEN ET INSPECTION

⚠ AVERTISSEMENT: Bien mettre l'interrupteur d'alimentation sur OFF et déconnecter la fiche de la prise secteur pendant l'entretien et l'inspection.

1. Inspection des vis

Inspector régulièrement toutes les vis et s'assurer qu'elles sont correctement serrées. Si l'une des vis était desserrée, la resserrer immédiatement.

⚠ AVERTISSEMENT: Utiliser la poliseuse/ lustreuse électronique avec des vis desserrées est extrêmement dangereux.

2. Inspection des balais en carbone (Fig. 7)

Le moteur utilise des balais en carbone qui sont des pièces qui s'usent. Remplacer un balai en carbone par un nouveau quand il est usé jusqu'à sa limite d'usure. Toujours garder propres les balais en carbone et s'assurer qu'ils glissent librement à l'intérieur des porte-balais.

Fig. 7

PRECAUTION : Utiliser la polisseuse/lustreuse électronique avec un balai en carbone qui est usé au-delà de la limite d'usure endommagera le moteur.

REMARQUE: Utiliser le balai en carbone HITACHI No. indiqué sur la figure 7.

○Remplacement d'un balai en carbone:

Retirer le couvercle du balai (Fig. 1) avec un tournevis plat. Le balai en carbone peut être alors facilement retiré.

1. Nettoyage de la section de la tige de verrouillage

Si la section de la tige de verrouillage est sale, la nettoyer immédiatement.

1. Entretien et reparation

Tous les outils motorisés de qualité auront éventuellement besoin d'une réparation ou du remplacement d'une pièce à cause de l'usure normale de l'outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE HITACHI AUTORISE.

5. Liste des pièces de rechange

PRECAUTION: Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu'on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

MODIFICATIONS :

Les outils électriques Hitachi sont constamment améliorés et modifiés afin d'incorporer les tous derniers progrès technologiques.

En conséquence, il est possible que certaines pièces (c.-à-d. no. de code et/ou dessin) soient modifiées sans avis préalable.

ACCESSOIRES

⚠ AVERTISSEMENT: Ne jamais utiliser de pièces d'accessoires autres que ceux mentionnés ci-dessous.

L'utilisation de tout autre accessoire que ceux mentionnés ci-dessous ou de tout équipement non conçu pour cet outil, tel qu'une meule-boisseau, une meule en cuvette ou une lame de scie est dangereuse et peut provoquer des blessures ou des dommages du matériel.

REMARQUE: Les accessoires sont sujets à changement sans obligation de la part de HITACHI.

ACCESSOIRES STANDARD

○ Plateau en caoutchouc (Code No. 953255)....1
○ Clé à tige (Code No. 955857) .... 1
○ Poignée à boucle (avec boulon et rondelle)....1

REMARQUE: Les spécifications sont sujettes à modification sans aucune obligation de la part de HITACHI.

La poussière résultant d'un ponçage, d'un sciage, d'un meulage, d'un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l'Etat de Californie pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains de ces produits chimiques:

-Plomb des peintres à base de plomb,
- Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et
-Arsenic et chrome du bois d'oeuvre traité chimiquement.

Le risque d'exposition à ces substances varie en fonction de la fréquence d'exécution de ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour filter les particules microscopiques.

ADVERTENCIA:
