MANUAL DE USUARIO SP 18VA HiKOKI

WARNING IMPROPER OR UNSAFE use of this power tool can result in death or serious bodily injury! This manual contains important information about product safety. Please read and understand this manual BEFORE operating the power tool. Please keep this manual available for other users and owners before they use the power tool. This manual should be stored in safe place. INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES ADVERTENCIA ¡La utilización INAPROPIADA O PELIGROSA de esta herramienta eléctrica puede resultar en lesiones de gravedad o la muerte! Este manual contiene información importante sobre la seguridad del producto. Lea y comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de utilizar la herramienta eléctrica. Este manual debe ser guardado en un lugar seguro.English

INFORMACIÓN IMPORTANTE SOBRE

SEÑALIZACIÓN ............................................ 30

OPERACIÓN MÁS SEGURA ........................ 35

ANTES DE LA OPERACIÓN ................................ 38

MANTENIMIENTO E INSPECCIÓN ........................ 42

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones. La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados. Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento. Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones. No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por HITACHI. SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad. PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica. NOTA acentúa información esencial.Español

ADVERTENCIA:Lea y entienda todas las instrucciones. Si no sigue las instrucciones indicadas a continuación, pueden producirse descargas eléctricas, incendios, y/o lesiones serias. GUARDE ESTAS INSTRUCCIONES.

(1) Mantenga el área de trabajo limpia y bien iluminada. Los bancos de trabajo desordenados y las áreas obscuras pueden conducir a accidentes. (2) No utilice la herramienta en atmósferas explosivas, como en presencia de líquidos inflamables, gases, o polvo. La herramienta eléctrica crea chispas que pueden incendiar polvo o gases. (3) Mantenga alejadas a otras personas, niños o visitantes, cuando utilice la herramienta eléctrica. Las distracciones pueden hacer que pierda el control de la herramienta.

2. Seguridad eléctrica

(1) Las herramientas eléctricas con aislamiento doble poseen un enchufe polarizado (una cuchilla es más ancha que la otra.) Este enchufe encajará en un tomacorriente polarizado de una sola forma. Si el enchufe no entra completamente en el tomacorriente, invierta su sentido de inserción. Si sigue sin entrar, póngase en contacto con un electricista cualificado para que le instale un tomacorriente polarizado. No cambie nunca el enchufe. El aislamiento doble elimina la necesidad de un cable de alimentación de tres conductores, uno para puesta a tierra, y del sistema de alimentación con puesta a tierra. (2) Evite el contacto con superficies con puesta a tierra, tales como tubos, radiadores, hornos, y refrigeradores. Si toca tierra, existe el peligro de que reciba una descarga eléctrica. (3) No exponga la herramienta eléctrica a la lluvia ni a la humedad. La entrada de agua en la herramienta eléctrica aumentará el riesgos de descargas eléctricas. (4) No maltrate el cable de alimentación. No utilice nunca el cable de alimentación para transportar la herramienta ni para desconectarla del tomacorriente. Mantenga el cable alejado del calor, aceite, bordes cortantes, o partes móviles. Reemplace inmediatamente cualquier cable dañado. Un cable dañado puede ser la causa de descargas eléctricas. (5) Cuando utilice la herramienta eléctrica en exteriores, utilice un cable prolongador marcado con “W-A” o “W”. Estos cables han sido diseñados para utilizarse en exteriores y reducir el riesgo de descargas eléctricas.

3. Seguridad personal

(1) Esté siempre alerta y utilice el sentido común cuando utilice la herramienta eléctrica. No utilice la herramienta cuando esté cansado o bajo la influencia de medicamentos ni de alcohol. Un descuido al utilizar la herramienta eléctrica puede resultar en una lesión seria.Español

(2) Vístase adecuadamente. No utilice ropa floja ni joyas. Si tiene pelo largo, recójaselo. Mantenga su pelo, ropa, y guantes alejados de las partes móviles. La ropa floja, las joyas, o el pelo largo pueden engancharse en las partes móviles. (3) Evite la puesta en marcha accidental. Cerciórese de que la alimentación de la herramienta eléctrica esté desconectada antes de enchufarla en una toma de la red. Si lleva la herramienta eléctrica con el dedo colocado en el interruptor, o si la enchufa con dicho interruptor cerrado, es posible que se produzcan accidentes. (4) Quite las llaves de ajuste y abra los interruptores antes de poner en funcionamiento la herramienta. Una llave dejada en una parte móvil de la herramienta podría resultar en lesiones. (5) No sobrepase su alcance. Mantenga en todo momento un buen equilibrio. El conservar en todo momento el equilibrio le permitirá controlar mejor la herramienta en situaciones inesperadas. (6) Utilice equipos de seguridad. Póngase siempre gafas protectoras. Para conseguir las condiciones apropiadas, utilice una mascarilla contra el polvo, zapatos no resbaladizos, un casco duro, y tapones para los oídos.

4. Utilización y cuidados de la herramienta

(1) Utilice abrazaderas u otra forma práctica de asegurar y sujetar la pieza de trabajo sobre una plataforma estable. La sujeción de la pieza de trabajo con la mano o contra su cuerpo puede ser inestable y conducir a la pérdida del control. (2) No fuerce la herramienta. Utilice la herramienta correcta para su aplicación. Con la herramienta correcta realizará mejor el trabajo y ésta será más segura para la velocidad para la que ha sido diseñada. (3) No utilice la herramienta si el interruptor de alimentación de la misma no funciona. Cualquier herramienta que no pueda controlarse con el interruptor de alimentación puede resultar peligrosa, y deberá repararse. (4) Desconecte el enchufe del cable de alimentación antes de realizar cualquier ajuste, cambiar accesorios, o guardar la herramienta. Tales medidas preventivas de seguridad reducirán el riesgo de que la herramienta se ponga en funcionamiento accidentalmente. (5) Guarde las herramientas que no vaya a utilizar fuera del alcance de niños y de otras personas no entrenadas. Las herramientas son peligrosas en manos de personas inexpertas. (6) Realice el mantenimiento cuidadoso de las herramientas. Mantenga las herramientas afiladas y limpias. Las herramientas adecuadamente mantenidas, con los bordes cortantes afilados, serán más fáciles de utilizar y controlar. (7) Compruebe que las piezas móviles no estén desalineadas ni atascadas, que no hayan piezas rotas, ni otra condición que pueda afectar la operación de las herramientas. En caso de que una herramienta esté averiada, hágala reparar en un centro de servicio autorizado HITACHI antes de utilizarla. Muchos de los accidentes se deben a herramientas mal cuidadas. (8) Utilice solamente los accesorios recomendados por el fabricante para su modelo. Los accesorios adecuados para usar con una herramienta pueden ser peligrosos cuando se utilicen con otra.

5. Servicio de reparación

(1) El servicio de reparación de la herramienta deberá realizarlo sólo un centro de servicio autorizado HITACHI. El servicio de mantenimiento o reparación realizado por persona no cualificado podría resultar en el riesgo de lesiones.Español

(2) Para el servicio de mantenimiento o reparación de una herramienta, utilice solamente piezas de repuesto idénticas. Siga las instrucciones de la sección de mantenimiento de este manual. La utilización de piezas no autorizadas, o el no seguir las indicaciones del Manual de instrucciones puede crear el riesgo de descargas eléctricas u otras lesiones. NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD

1. Sujete las herramientas por las superficies de empuñadura aisladas cuando realice

una operación en la que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable de alimentación. El contacto con un conductor “activo” “activará” las partes metálicas de la herramienta y el operador recibirá una descarga eléctrica.

2. SIEMPRE utilice tapones para los oídos cuando tenga que utilizar la herramienta durante

mucho tiempo. La exposición prolongada a ruido de gran intensidad puede causar la sordera.

3. NO toque NUNCA las piezas móviles.

NO coloque nunca sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.

4. NO utilice NUNCA la herramienta sin los protectores colocados en su lugar.

NO utilice NUNCA esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.

5. Utilice la herramienta correcta.

No fuerce herramientas ni accesorios pequeños para realizar un trabajo pesado. No utilice las herramientas para fines no proyectados, por ejemplo, no utilice esta amoladora angular para cortar madera.

6. NO utilice NUNCA una herramienta eléctrica para aplicaciones que no sean las

especificadas. NO utilice NUNCA una herramienta eléctrica para aplicaciones no especificadas en este Manual de instrucciones.

7. Maneje correctamente la herramienta.

Maneje la herramienta de acuerdo con las instrucciones ofrecidas aquí. No deje caer ni tire la herramienta. NO permita NUNCA que los niños ni otras personas no autorizadas ni familiarizadas con la operación de la herramienta utilicen ésta.

8. Mantenga todos los tornillos, pernos, y cubiertas firmemente fijados en su lugar.

Mantenga todos los tornillos, pernos, y cubiertas firmemente montados. Compruebe periódicamente su condición.Español

9. No utilice herramientas eléctricas si la carcasa o la empuñadura de plástico está rajada.

Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.

10. Las cuchillas y los accesorios deberán montarse con seguridad en la herramienta.

Evite lesiones personales y de otras personas. Las cuchillas, los accesorios de corte, y demás accesorios montados en la herramienta deberán fijarse con seguridad.

11. Mantenga limpio el conducto de ventilación del motor.

El conducto de ventilación del motor limpio para que el aire pueda circular libremente en todo momento. Compruebe frecuentemente y limpie el polvo acumulado.

12. Utilice las herramientas eléctricas con la tensión de alimentación nominal.

Utilice las herramientas eléctricas con las tensiones indicadas en sus placas de características. La utilización e una herramienta eléctrica con una tensión superior a la nominal podría resultar en revoluciones anormalmente altas del motor, en el daño de la herramienta, y en la quemadura del motor.

13. NO utilice NUNCA una herramienta defectuosa o que funcione anormalmente.

Si la herramienta parece que funciona anormalmente, produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de reparaciones autorizado por Hitachi.

14. NO deje NUNCA la herramienta en funcionamiento desatendida. Desconecte su

alimentación. No deje sola la herramientas hasta mientras no se haya parado completamente.

15. Maneje con cuidado las herramientas eléctricas.

Si una herramienta eléctrica se ha caído o ha chocado inadvertidamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.

16. No limpie las partes de plástico con disolvente.

Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes. Limpie las partes de plástico con un paño suave ligeramente humedecido en agua jabonosa y después séquelas bien.

17. SIEMPRE utilice gafas protectoras que cumplan con los requerimientos de la última

revisión de la norma ANSI Z87.1.

18. Manténgase alejado del disco lijador y la funda de lana en revolución.

19. Tenga cuidado con las chispas.

20. Utilice la empuñadura en anillo para sujetar con seguridad la pulidora/lijadora.

21. No utilice nunca una rueda amoladora como disco lijador.

22. No utilice esta máquina cerca de una máquina soldadora.

23. No utilice la máquina con corriente continua.

24. Si la velocidad de giro se reduce repentinamente debido a la sobrecarga, levante la

máquina de la pieza de trabajo, y ponga el interruptor de alimentación en OFF y después en ON.Español

25. No empuje el pasador de bloqueo mientras el eje esté girando.

26. Sujete siempre firmemente el asa del cuerpo y la empuñadura en anillo de las

herramientas eléctricas. De lo contrario la fuerza de retroceso producida podría resultar en una operación imprecisa o incluso peligrosa.

27. Definiciones para los símbolos utilizados en esta herramienta

V ................. voltios Hz ............... hertzios A................. amperios no ............... velocidad sin carga W................ vatios ................ Construcción de clase II ---/min ........ revoluciones por minuto ............... Corriente alterna AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA Para garantizar una operación más segura de esta herramienta eléctrica, HITACHI ha adoptado un diseño de aislamiento doble. “Aislamiento doble” significa que se han utilizado dos sistemas de aislamiento físicamente separados para aislar los materiales eléctricamente conductores conectados a la fuente de alimentación del bastidor exterior manejado por el operador. Por lo tanto, en la herramienta eléctrica o en su placa de características aparecen el símbolo “ ” o las palabras “Double insulation” (aislamiento doble). Aunque este sistema no posee puesta a tierra externa, usted deberá seguir las precauciones sobre seguridad eléctrica ofrecidas en este Manual de instrucciones, incluyendo la no utilización de la herramienta eléctrica en ambientes húmedos. para mantener efectivo el sistema de aislamiento doble, tenga en cuenta las precauciones siguientes: Esta herramienta eléctrica solamente deberá desensamblar y ensamblarla un CENTRO DE REPARACIONES AUTORIZADO POR HITACHI, y solamente deberán utilizarse con ella piezas de reemplazo genuinas de HITACHI. Limpie el exterior de la herramienta eléctrica solamente con un paño suave humedecido en agua jabonosa, y después séquela bien. No utilice disolventes, gasolina, ni diluidor de pintura para limpiar las partes de plástico, ya que podría disolverlas.Español

¡GUARDE ESTAS INSTRUCCIONES

PÓNGALAS A DISPOSICIÓN DE

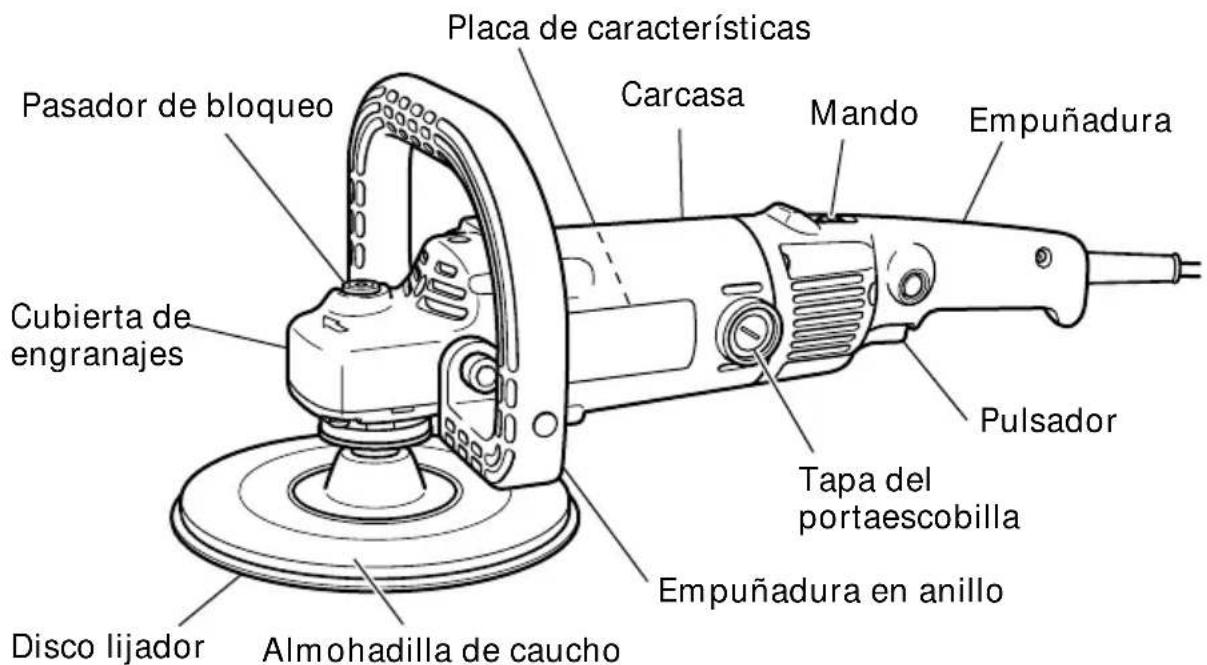

DESCRIPCIÓN FUNCIONAL

NOTA: La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica. NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual. Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica. NOMENCLATURA Fig. 1 Motor Motor conmutador en serie monofásico Fuente de alimentación 120V CA, 60Hz, monofásica Corriente 11,0A Velocidad de marcha en vacío0–3400/min Diámetro del disco lijador Diámetro externo 7" (180mm) Diámetro del orificio 7/8" (22mm) Peso 6,2 lbs (2,8kg) ESPECIFICACIONES Tapa del portaescobilla Empuñadura Carcasa Placa de características Mando Pulsador Empuñadura en anillo Almohadilla de caucho Disco lijador Cubierta de engranajes Pasador de bloqueoEspañol

APLICACIONES Lijado de superficies de metal. Lijado preliminar de superficies de metal antes de pintar, eliminación de herrumbre, y eliminación de pintura vieja antes de pintar. Acabado de maderas, y salientes de conexión de maderos de juntas o ensamblajes. Lijado preliminar de superficies de madera antes de pintarlas. Pulimentar o esmerilar superficies metálicos pintados tales como los de automóviles, trenes, elevadores, refrigedores, máquinas de cocer, lavadoras e instrumentos metálicos. Pulimentar superficies barnizadas, muebles de madera etc. Esmerilar productos de resina sintética o de ebonita.

ANTES DE LA OPERACIÓN

1. Fuente de alimentación

Cerciórese de que la fuente de alimentación que vaya a utilizar cumpla los requisitos indicados en la placa de características del producto.

2. Interruptor de alimentación

Cerciórese de que el interruptor de alimentación esté en la posición OFF. Si enchufase el cable de alimentación en un tomacorriente de la red con el interruptor en ON, la herramienta eléctrica comenzaría a funcionar inmediatamente, lo que podría provocar lesiones serias.

3. Cable prolongador

Cuando el área de trabajo esté alejada de la fuente de alimentación, utilice un cable prolongador de suficiente grosor y con la capacidad nominal. El cable prolongador deberá mantenerse lo más corto posible. ADVERTENCIA: Si un cable esta dañado deberá reemplazar o repararse.

4. Comprobación del tomacorriente

Si el enchufe del cable de alimentación queda flojo en el tomacorriente, habrá que reparar éste. Póngase en contacto con un electricista cualificado para que realice las reparaciones adecuadas. Si utilizase un tomacorriente en este estado, podría producirse recalentamiento, lo que supondría un riesgo serio.Español

5. Confirme las condiciones del medio ambiente.

Condirme que el lugar de trabajo esté en las condiciones apropiadas de acuerdo con las precauciones descritas. Cuando lije una plancha plana, dependiendo del estado del banco de trabajo, es posible que se produzca un ruido fuerte debido a la resonación de dicha plancha al lijarla. Para eliminar este ruido indeseable, coloque una esterilla de caucho debajo del material que esté lijando.

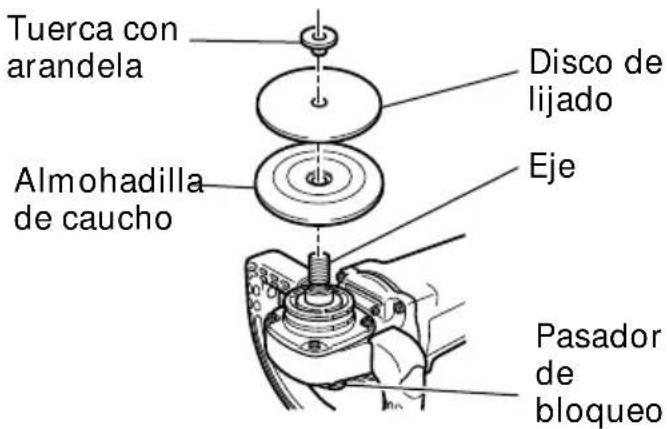

6. Confirmación y montaje del disco lijador y de la funda de lana

Confirme que el disco lijador esté montado de acuerdo con las condiciones especificadas y firmemente fijado. Con respecto a los detalles, consulte “ ENSAMBLAJE Y DESENSAMBLAJE DEL DISCO LIJADOR Y DE LA FUNDA DE LANA”.

7. Confirme el pasador de bloqueo

Confirme que el pasador de bloqueo esté desenganchado presionándolo dos o tres veces antes de conectar la herramienta eléctrica.

8. Fijación de la empuñadura en anillo

Utilizando un perno y una arandela, fije la empuñadura en anillo a la cubierta del engranaje. OPERACÍON DE LA PULIDORA/LIJADORA ELECTRÓNICA La velocidad del motor aumenta conforme aumenta la presión sobre el gatillo. Para parar, suelte el gatillo. Para una operación continua, tire del gatillo y luego oprima el botón de bloqueo. Para parar el motor desde la posición bloqueada, tire del gatillo completamente, y luego suéltelo. La velocidad del motor podrá variarse en la forma deseada girando el mando: La velocidad aumentará al girar el mando hacia “6”, y disminuirá al girarlo hacia “1” (Fig. 2). Seleccione la velocidad apropiada para el trabajo que esté realizando. En la tabla siguiente se indican las velocidades del motor correspondientes a cada indicación de la escala del mando y los tipos de trabajos para que los que son apropiadas. PRECAUCIÓN: El mando no podrá girarse más allá de “6” o “1” de la escala en sus respectivos sentidos. Indicación del mando

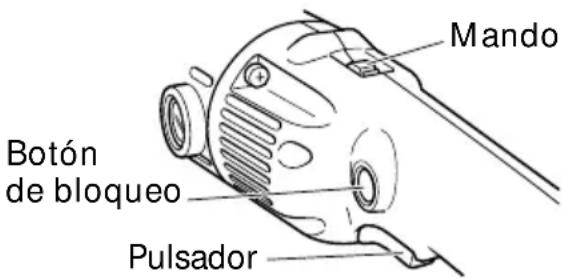

Pulsador Fig. 2 Mando Botón de bloqueo Tipos de trabajo Para pulido Para lijadoEspañol

1. Esta unidad ha sido diseñada para ofrecer suficiente potencia de pulido (lijado)

presionando ligeramente el disco contra la superficie de lijado/pulido. Está equipada con un circuito electrónico de control para asegurar que la velocidad del motor incluso aunque esté cargado. Por lo tanto no necesitará presionar con fuerza el disco de lijado contra la superficie: si lo hiciese, podría sobrecargar el motor haciendo que el dispositivo se activase y desconectase la alimentación del motor. Cuando suceda esto, ponga el interruptor de alimentación en OFF y después devuélvalo a ON para reponer la unidad: esto devolverá la velocidad de giro del motor a la normal.

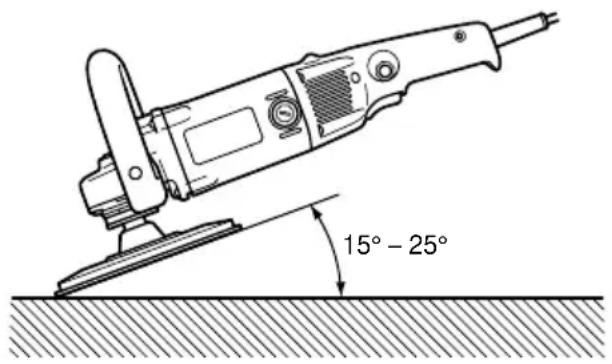

2. En vez de aplicar el disco completo a la

superficie del metal que desee lijar, utilice la lijadora inclinándola aproximadamente 15 a 25° para lijar con la parte periférica del disco. (Fig. 3)

3. Precauciones de la utilización

No coloque la lijadora/pulidora inmediatamente después de haberla utilizado sobre un lugar en el que pueda haber muchas virutas o suciedad hasta que se haya parado completamente. Para utilizarla como pulidora

1. Para el pulido se utilizan superficies tanto curvadas como planas. Se recomienda sujetar

la pulidora sin presionarla contra el material, y dejar que trabaje con su propio peso, ya que el exceso de presión sobre la superficie no sólo no se puliría satisfactoriamente sino que se aplicaría carga innecesaria al motor.

2. El compuesto o cera de pulido deberá utilizarse de acuerdo con el estado de acabado y

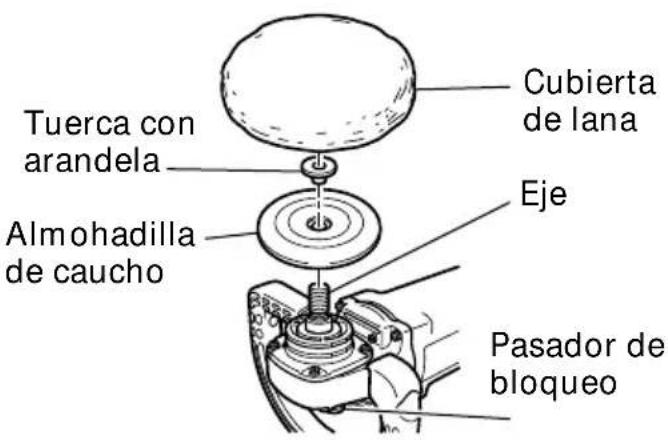

el efecto máximo de pulido se obtendrá cuando se utilice el método siguiente. Pulido con una lijadora utilizando un disco fino: Pulido con la funda de lana utilizando cera final de substancia compuesta. En primer lugar coloque una pequeña cantidad de compuesto y la cera en la superficie a pulirse, y después pula con la cubierta de lana. PRECAUCIÓN: Proteja cuidadosamente el cable aislado para que no toque la cubierta de lana ni el disco de lijado durante la operación. Si los tocase podría enredarse. Fig. 3 15° – 25°Español

ADVERTENCIA:Cerciórese de poner el interruptor de alimentación en OFF y de desconectar el enchufe del tomacorriente para evitar problemas serios. Para utilizarla como lijadora (Fig. 4) (1) Después de haber colocado el disco lijador en la almohadillas de caucho, enrosque la tuerca con arandela en el eje. (2) Presione el pasador de bloqueo para asegurar el eje y apriete la tuerca con arandela con una llave. (3) Para extraer el disco de lijado, realice el proceso mencionado arriba en orden inverso, Para utilizarla como pulidora (Fig. 5) (1) Inserte la tuerca con arandela a través de la almohadilla de caucho y enrósquela en el eje. (2) Presione el pasador de bloqueo para asegurar el eje y apriete la tuerca con arandela con una llave. (3) Envuelva la almohadilla de caucho con la visera de la cubierta de lana y asegúrela firmemente atando una cuerda a su alrededor. Cerciórese de insertar firmemente la cuerda en el interior de la cubierta de lana para evitar que se salga durante el pulido. La fijación desequilibrada de la cubierta de lana podría causar vibraciones (Fig. 6). (4) Para quitar la cubierta de lana, realice el proceso mencionado arriba en orden inverso. PRECAUCIÓN: Utilice una llave para apretar suficientemente la tuerca con arandela. Después de haber soltado el pasador de bloqueo, cerciórese de devolverlo a su posición normal. Fig. 4 Fig. 5 Fig. 6 Esconda la cuerda sobrante Visera Tuerca con arandela Almohadilla de caucho Disco de lijado Eje Pasador

bloqueo Tuerca con arandela Cubierta de lana Eje Pasador de bloqueo Almohadilla de cauchoEspañol

MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA:Antes de realizar el mantenimiento o la inspección de la amoladora, cerciórese de desconectar la alimentación y de desenchufar el cable de alimentación del tomacorriente.

1. Inspección de los tornillos

Inspeccione regularmente todos los tornillos y asegúrese de que estén apretados adecuadamente. Si hay algún tornillo flojo, apriételo inmediatamente. ADVERTENCIA: La utilización de esta lijadora puli dora electrónica con tornillos flojos es extremadamente peligroso.

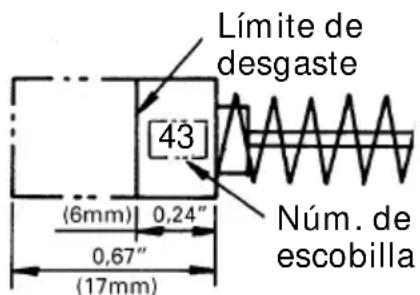

2. Inspección de la escobillas (Fig. 7)

El motor utiliza escobillas de carbón, que son piezas fungibles. Reemplace las escobillas por otras nuevas cuando se hayan desgastado hasta su límite. Mantenga siempre limpias las escobillas para asegurar que se deslicen libremente dentro de los portaescobillas. PRECAUCIÓN:La utilización de esa lijadora pulipdora electrónica con escobillas desgastadas más allá del límite dañará el motor. NOTA: Utilice las escobillas HITACHI Núm. indicadas en la Fig. 7. Reemplazo de las escobillas Quite la tapa de la escobilla (Fig. 1) con un destornillador de punta plana. La escobilla podrá extraerse fácilmente.

3. Limpieza de la sección del pasador de bloqueo

Si la sección del pasador de bloqueo se ensucia, límpiela.

4. Mantenimiento y reparación

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE EN UN CENTRO DE REPARACIONES AUTORIZADO POR HITACHI. Límite de desgaste Núm. de escobilla Fig. 7 43Español

5. Lista de repuestos

PRECAUCIÓN: La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi. Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de Hitachi, para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. MODIFICACIONES: Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes (por ejemplo, números de códigos y/o diseño) pueden ser modificadas sin previo aviso. ACCESORIOS ADVERTENCIA:No utilice nunca ningún accesorio distinto de los mencionados más abajo. La utilización de cualquier otro accesorio distinto de los mencionados más abajo o no previstos para el uso, como una rueda de copa, una rueda de corte o una hoja de sierra, podría resultar peligroso y causar lesiones o daños materiales. NOTA: Los accesorios están sujetos a cambio sin ninguna obligación por parte de HITACHI.

Almohadilla de caucho (Núm. de código 953255)........................................................... 1 Llave de barra (Núm. de código 955857).......................................................................... 1 Empuñadura en anillo (con perno y arandela) ................................................................ 1 NOTA: Las especificaciones están sujetas a cambio sin ninguna obligación por parte de HITACHI.44454647
