TSE Home 4001 - Serrure Burg Wächter - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Serrure électronique à code (cylindre électronique)
Marque	Burg Wächter
Modèle	TSE Home 4001
Alimentation du clavier	2 piles alcalines LR6/AA (MIGNON)
Alimentation du cylindre	2 piles alcalines LR03/AAA (MICRO)
Code d'ouverture	6 chiffres (administrateur et utilisateur)
Nombre de télécommandes E-KEY	5 maximum
Rayon de communication	10 m maximum entre clavier et cylindre
Canaux radio	12 canaux (réglage usine canal 1)
Épaisseur de porte max.	120 mm (60/60 mm mesurée depuis le milieu de la vis de fixation)
Température d'utilisation	-15°C à +50°C
Humidité admissible	Jusqu'à 95% (sans condensation)
Blocage après codes erronés	1 min après 3 mauvaises saisies, puis 3 min après chaque nouvelle erreur
Indicateurs lumineux	Droit d'ouverture (vert), refus (rouge), blocage (rouge clignotant), mode programmation (Prog), changement piles, appel service
Entrée en mode programmation	Appuyer sur ON, taper 76, puis Enter, puis code administrateur
Montage	Sans perçage ni câble, sur toute porte avec perforation pour cylindre profilé
Entretien	Changer les piles dès que le symbole de changement s'allume ; ne pas graisser ni huiler la serrure
Pièces détachées	Piles alcalines LR6/AA et LR03/AAA, télécommande optionnelle TSE 5103 E-KEY
Conformité	Directives 2014/53/EU (RED), 2014/30/EU (EMC), 2011/65/EU (RoHS)
Informations générales	Notice disponible en plusieurs langues ; déclaration de conformité sur www.burg.biz

FOIRE AUX QUESTIONS - TSE Home 4001 Burg Wächter

Comment changer le code d'ouverture ?

Appuyez sur ON, tapez 76 puis Enter. Entrez le code actuel à 6 chiffres. Tapez le nouveau code 6 chiffres, appuyez sur Enter, puis retapez le nouveau code et validez. Si le voyant vert s'allume, le changement est réussi.

Que faire si j'ai oublié le code d'ouverture ?

En cas d'oubli du code, vous devez réinitialiser la serrure. Le code administrateur d'usine est 123456 (à modifier impérativement). Utilisez ce code pour entrer en mode programmation et en définir un nouveau.

Comment installer le cylindre TSE 4001 ?

Ajustez d'abord le cylindre à l'épaisseur de la porte (max 120 mm). Retirez le bouton intérieur, glissez le bouton extérieur sur l'axe pour obtenir la position souhaitée. Insérez le cylindre de l'extérieur vers l'intérieur, serrez la vis de fixation, puis fixez les boutons avec la clé Allen en respectant un écart d'au moins 1 mm de la ferrure.

Pourquoi le clavier ne répond-il pas ?

Vérifiez les piles du clavier et du cylindre. Si le symbole de changement de piles ou l'icône d'appel de service est allumé, remplacez les piles par des neuves (LR6/AA pour le clavier, LR03/AAA pour le cylindre). Assurez-vous aussi que la distance entre clavier et cylindre ne dépasse pas 10 m.

Comment programmer une télécommande E-KEY ?

Entrez en mode programmation (ON, 76, Enter, code). Mettez la télécommande en mode programmation (maintenez la touche jusqu'à clignotement vert 3 fois). Tapez 32X (X = case mémoire 1 à 5) puis Enter. Quittez le mode programmation en appuyant deux fois sur ON puis en entrant le code utilisateur.

Comment effacer une télécommande E-KEY ?

En mode programmation, tapez 35X (X = case mémoire de la télécommande à effacer) puis Enter. Le voyant vert confirme la suppression.

Que signifie le clignotement de l'icône rouge ?

L'icône rouge clignotante indique un temps de blocage. Après trois saisies de code incorrect, la serrure se bloque 1 minute, puis 3 minutes après chaque erreur supplémentaire. Pendant ce temps, il est impossible d'ouvrir la serrure, même avec un code correct.

Comment changer le canal radio ?

En mode programmation, tapez 38X (X = nouveau canal de 1 à 12) puis Enter. Le réglage usine est le canal 1. Éloignez-vous d'au moins 3 canaux des autres appareils pour éviter les interférences.

Comment synchroniser une télécommande E-KEY après un changement de canal radio ?

Mettez la télécommande en mode programmation (maintenez la touche jusqu'à clignotement vert 3 fois). En mode programmation, tapez 37X (X = nouveau canal radio) puis Enter. Le voyant vert confirme la synchronisation.

Comment remplacer les piles du bouton extérieur ?

Desserrez légèrement la vis pointeau du boîtier (ne la retirez pas complètement). Retirez le couvercle en silicone et changez les piles en respectant la polarité. Remontez le couvercle et resserrez la vis pointeau. Évitez toute humidité lors de l'opération.

MODE D'EMPLOI TSE Home 4001 Burg Wächter

A la saisie d'un code correct, l'icône de droit d'ouverture s'allume.

D Temps de blocage

Après trois saisies de code incorrect, la serrure bloque la commande pour une minute. Ensuite pour 3 minutes après chaque saisie incorrecte supplémentaire. Pendant cette période l'icône rouge de blocage clignote. Il est impossible d'ouvrir la serrure, même avec un code correct...

État de programmation

Lors du passage en mode de programmation, l'icône mode de programmation « Prog » s'allume. Elle s'éteint en quittant le mode de programmation.

F Refus de saisie

À la saisie d'un code incorrect, l'icône rouge de refus de saisie s'allume.

G Symbole de changement de batteries

Si le symbole de changement de batteries s'allume, il faut changer les batteries dans le clavier et dans le cylindre.

H Appel de Service

L'allumage de l'appel de service indique une erreur de communication entre le clavier et le cylindre. Dans la plupart des cas, c'est dû à des batteries vides dans le clavier ou dans le cylindre. Veuillez changer immédiatement les batteries.

1 Confirmation de touche

Tout maniement correct d'une touche déclenche un bref allumage de l'icône de confirmation de touche.

Cher dient,

Merit d'avoir choisi le système de fermeture électronique TSE 4001 de BURG-WÄCHTER. Ce système a été conçu et fabriqué avec les moyens techniques les plus récents et satisfait les exigences de sécurité les plus hautes. Le montage du cylindre électronique ne pose aucun problème. On l'installe sans porçage ni pose de câbles sur toute porte ayant une perforation pour cylindre profilé jusqu'à une écoissour de porte de 120 mm (60 / 60 mm mesurée à partir du milieu de la vis de fixation). Le TSE est idéal pour les nouvelles installations ainsi que les anciennes car il est évolutif. La transmission des données se fait sans cable par onos radio. Le clavier peut être monté dans un rayon de 10 m maximum autour du cylindre.

On peut commander l'ouverture du cylindre BURG-WÄCHTER TSE 4001 aussi bien avec un clavier à code qu'avec une télécommande E-KEY BURG-WÄCHTER TSE - Pour plus d'informations veuillez consûter le manuel d'utilisation.

Important : Veuillez lire le manuel d'utilisation en entier avant de commencer la programmation.

Nous vous souhaitons de profiter pleinement de votre nouveau système de fermeture.

TSE 4001 PINCODE

La commande d'ouverture du cylindre électronique se fait au moyen d'un code à 6 chiffres. De plus, on peut utiliser, en option, la télécommande TSE 5103 E-KEY.

Cylindre électronique TSE 4001

Le cylindre électronique TSE 4001 en version

standard dispose des fonctions suivantes

- Nombre de télécommandes E-KEYs : 5

Médiums optionnels de fermeture

Télécommande TSE 5103 E-KEY

Code administrateur

- Réglage usine 123456 (absolument à modifier)

Le code administrateur respectivement le code utilisateur est désgné dans la suite comme code d'ouverture.

Données techniques

Temps de blocage Après 3 saisies de code erroné 1 minute, ensuite 3 minutes à chaque fois
Alimentation du clavier	2 x MIGNON LR6 AA ALCALINE
Alimentation du cylindre	2 x MICRO LR03 AAA ALCALINE
Conditions d'utilisation environnementales*	-15°C / +50°C jusqu'à 95 % de l'humidité atmosphérique (sans condensation)

1. Mise en service

Lors de la première mise en service du TSE 4001 il faut suivre une

procédure bien déterminée car, à la sortie de l'usine, le système se

trouve en mode d'économie de courant.

- Appuyez sur la touche „On“, l'icône de droit d'ouverture s'allume brievement

Appuyez sur la touche „Enter“ pendant environ 5 sec., jusqu'à ce que l'icône du „sablier“ commence à clignoter, pendant ce temps l'icône centrale de droit d'ouverture est allumée en permanence.

- L'cône du "sablier" s'éteint après environ 20 sec. Veuillez alors entrer le code administrateur d'usine (1-2-3-4-5-6).

Si la procédure a été suivie correctement, l'icône de droit d'ouverture

„code vert“ s'allume. En cas d'erreur, c'est l'icône de refus d'ouverture

„code rouge“ qui s'allume. Dans ce cas veuillez réitérer la procédure.

Fonctions de menu

En plus des chiffres, le daver comporte également des lettres. Pour programmer des fonctions diverses, on tape des combinaisons de chiffres ou de lettres. Les initiales d'un processus de programmation constituent une combinaison de chiffres comme aide mnémotechnique. Une explication détaillée se trouve dans les sous-menus divers.

1 Entrée en mode de programmation pour modifications des réglages serrure.

• Appuyez sur la touche „On“, tapez „76“, ensuite appuyez sur „Enter“
• Entrez le code à 6 chiffres
• La touche verte de confirmation s'allume brièvement et l'ocène du mode de programmation s'allume

La combinaison de chiffres „76“ signifie „PM“ mode de programmation.

2 Modification du code d'ouverture (réglage usine 1 2 3 4 5 6).

• Appuyez sur la touche „On“, tapez „76“, ensuite appuyez sur „Enter“
• Entrez le code à 6 chiffres
• La touche verte de confirmation s'allume brièvement et l'icône du mode de programmation s'allume
• Tapez le nouveau code d'ouverture à 6 chiffres et appuyez sur la louche „Enter“
• Entrez une seconde fois le nouveau code d'ouverture à 6 chiffres, ensuite appuyez sur la loute "Enter". Si l'ocène verte de droit d'ouverture s'allume, c'est que la modification du code a été correcte. Si l'ocène rouge de refus d'entrée s'allume, c'est que la modification du code a été incorrecte et l'ancien réglage est toujours valable.

3 Ouverture de la serrure

— Appuyez sur la touche „ON”

• Entrez le code utilisateur à 6 chiffres ensuite appuyez sur la touche „Enter“
• L'irône verte de droit d'ouverture s'allume
• L'ouverture de la serrure se fait en tournant le bouton de porte

4 Programmation ou Réprogrammation d'une télécommande E-KEY sur l'une des cases mémoire 1 à 5

• Appuyez sur la touche „On“, tapez „76“, ensuite appuyez sur „Enter“
• Entrez le code à 6 chiffres
• La touche verte de confirmation s'allume brièvement et l'ixône du mode de programmation s'allume
• Mettez la télécommande E-KEY en mode de programmation (Maintenez la touche de la télécommande, jusqu'à la diode verte de la télécommande E-KEY clignote 3 fois.)
• Tapez 32X (X désigne la case mémoire de la télécommande E-KEY, les chiffres de 1 à 5 sont possibles) ensuite appuyez sur la touche „Enter“.
• Quittez le mode de programmation, afin d'activer l'autorsation. Appuyez deux fois sur la touche „ON“, tapez le code utilisateur.

Tant que le mode de programmation est actif (l'icône „Prog” est allumé), la programmation d'autres E-KEYS peuvent être exécuté sans ré-taper le code d'ouverture actuel.

La combinaison de chiffres „32" signifie „AE“, configurer la télécommande E-KEY. Si le processus a été exécuté correctement, la diode verte de droit d'ouverture s'allume, en cas d'erreur c'est la diode rouge de refus d'entrée qui s'allume.

À la page 16 de cette instruction d'utilisation et de montage vous pouvez noter les noms des utilisateurs E-KEYs divers et le numéro de la case mémoire correspondante.

5 Effaçage d'une E-KEY sur l'une des cases mémoires 1 à 5

• Appuyez sur la touche „On“, tapez „76“, ensuite appuyez sur „Enter“
• Entrez le code à 6 chiffres
• La touche verte de confirmation s'allume brièvement et l'icône du mode de programmation s'allume
• Tapez 35X (X désigne la case mémoire de la E-KEY, les chiffres de 1 à 5 sont possibles) ensuite appuyez sur la touche „Enter”.

La combinaison de chiffres „35“ signifie „EL“ eiffager E-KEY. Si le processus a été exécuté correctement, la diode verte de droit d'ouverture s'allume, en cas d'emcur c'est la diode rouge de refus d'entrée qui s'allume.

6 Synchronisation d'une E-KEY

• Cette option du menu permet d'ajuster le canal radio de la telécommande E-KLY sur celui du clavier. Cette fonction est nécessaire des que le canal radio du cylindre est modifié alors qu'il y a encore des E-KEYs qui fonctionnent sur l'ancien canal radio.
• Mettre la télécommande E-KEY en mode de programmation (Maintenez la touche de la télécommande E-KEY, jusqu'à ce que la diode verte de la E-KEY clignote 3 fois.)
• Tapez „37X“ ensuite appuyez sur la touche „Enter“ (X odesigne le canal radio, les chiffres de 1 à 12 sont possibles, aussi bien que 01 etc.)

La combinaison de chiffres „37“ signifie „ES“ synchroniser E-KEY. Si le processus a été exécuté correctement, la diode verte de droit d'ouverture s'allume, en cas d'erreur c'est la diode rouge de refus d'entrée qui s'allume.

7 Changement du canal radio

• Dans ce menu vous pouvez change le canal radio (12 canaux au choix ; réglage usine : canal 1) Ceci peut s'avérer nécessaire quand le canal radio est déjà occupé par une autre application par ex. W-Lan ce qui pourrait causer des dérangements. Dans ce cas veuillez choisir un autre canal éloigné d'au moins 3 canaux.
• Appuyez sur la touche „On“, tapez „76“, ensuite appuyez sur „Enter“
• Entrez le code à 6 chiffres
• La touche verte de confirmation s'allume brièvement et l'icône du mode de programmation s'allume
• Tapez 38X, (X désigne le canal radio, les chiffres 1 à 12 sont possibles également 01 etc.) ensuite appuyez sur la touche „Enter“.

La combinaison „38" signifie « FU » canal radio change. Si le processus a été exécuté correctement, la diode verte de droit d'ouverture s'allume, en cas d'erreur c'est la diode rouge de refus d'entrée qui s'allume.

8 Enregistrer le clavier

- Appuyez sur la touche „On“, tapez 82 ensuite appuyez sur „Enter“ - Taper le code valable d'ouverture

Attention : Lors de l'enregistrement d'un nouveau cylindre il faut taper le code usine.

La combinaison de chiffres «82» signifie « TA » installer le clavier. Si le processus a été exécuté correctement, la diode verte de droit d'ouverture s'allume, en cas d'erreur c'est la diode rouge de refus d'entrée qui s'allume.

Si, par inadvertance, un code erroné a été tapé lors de la commande, on peut retourner au réglage de base de la serrure en appuyant sur la louche „On“. Puis vous pouvez recommencer avec l'utilisation de la serrure.

Montage du Clavier

1 Tester la position de fixation du clavier. Montez le clavier dans un rayon de 10 m maximum autour de la serrure et faites un test d'ouverture en entrant le code d'ouverture. Si le test est positif on peut alors fixer le clavier, soit avec les vis (3,9 x 22 et / ou 3,9 x 12), soit à l'aide des coussinets collants. Pour fixation avec les vis, enlever d'abord les batteries.

Veiller à ne pas monter le clavier à un endroit exposé aux intempéries!

2 Remonter les batteries et enclencher le couvercle du boîtier dans la plaque inférieure.

3 Faites un test de fonctionnement avec la porte en position ouverte en entrant plusieurs fois un code d'ouverture valable.

Changement des batteries du clavier

1 Retrez le couverde du boîtier en appuyant vers l'intérieur des deux côtés sur les crans à l'aide d'un objet pointu et trez vers le haut.

2 Placez les batteries dans le compartiment. Observez la bonne polarité.

3 Remontez le couverde sur la partie inférieure du boîtier.

En insérant les nouvelles batteries, respectez la bonne polarité qui est indiquée dans le compartiment batteries du clavier.

Instruction de montage du cylindre TSE

Vous trouverez ci-après l'explication du montage du cylindre TSE. Veuillez lme des instructions de montage attentivement jusqu'au bout avant de procéder au montage. Conservez ces instructions. Le cylindre a un système spécial d'enclenchement, qui vous permet de l'utiliser sur des portes d'une épaisseur allant jusqu'à 120 mm (60/60 mm mesurée à partir du milieu de la vis de fixation). Il n'est pas nécessaire de mesurer au préalable.

Attention:

Veillez à ce que les boutons de porte ne reçoivent aucun choc, ce qui risquerait de les briser.

La serrure ne doit être ni graissée ni huilée.

La fixation des boutons se fait au moyen d'une vis sans tête intégrée au bouton.

Attention:

Ne retirez jamais le bouton extérieur complètement de l'axe, car dans ce cas l'électronique serait détruite! La vis pointeau qui garantit l'enclenchement sur l'axe ne doit être que légèrement desserrée, et toujours restée à l'intérieur du bouton en PVC car elle empêche de retirer le bouton !

Côté extérieur Côté intérieur

Bouton extérieur Bouton intérieur

RÉPARÉSENTATION schemonique d'un quinde monte.

Couvercle Vis de réglage Vis pointeau pour
fixation sur l'axe

Information

La dimension de base du cylindre est de 30 mm de chaque côté. À la livraison le cylindre est complètement resserré (pour la plus petite épaisseur de porte). Avant de monter le cylindre sur la porte il faut l'ajuster à l'épaisseur de la porte en question.

Pour le montage procéder ainsi:

1 Estimation approximative de l'épaisseur de la porte (ferrures comprises) 2 Retirez le bouton intérieur de l'axe et faites glisser le bouton extérieur sur les encoches (à 2,85 mm d'intervalle) pour obtenir la position souhaitée.

Figure déplacement ou bouton intérieur

3 Faites glisser le cylindre TSE dans la porte de l'extérieur vers l'intérieur à travers la serrure encastrée et ensuite serrez la vis de fixation.

4 Poussez le bouton extérieur le long de l'axe pour atteindre la position souhaitée. Assurez-vous que la distance entre bouton et ferrure est d'au moins 1 mm. Fixez ensuite le bouton à l'aide de la clé alène
5 Poussez le bouton intérieur sur l'axe pour obtenir la position souchatée et fixez le bouton à une distance d'au moins 1 mm de la ferrure avec la clé alène.

Veillez à déplacer le bouton intérieur sur l'axe de telle sorte le goujon fileté du bouton et la série de trous dans l'axe soient face à face.

6 Le test de fonctionnement doit être fait quand la port e est en position ouverte.

Remplacement des piles (bouton côté extérieur)

Attention: Lors du changement de batteries, veillez à ce que ni pluie ni humidité n'entrent en contact avec les batteries car l'humidité pourrait altérer celles-ci une fois le boîtier fermé.

1 Desserrez la vis pointeau du boîtier et retirez celui-ci. Ne desserrez la vis pointeau que jusqu'à ce que le couvercle puisse s'ouvrir. Lors du dévissage la vis pointeau ne doit jamais sortir du couvercle.

2 Retirez le couvercle de silicone et changez les batteries. Respectez la bonne polarité.

3 Remontez le couvercle et resserrez la vis pointeau.

Liquidation

Cher dient,

Veuillez aider à éliminer les déchets. Si, à un moment, vous avez l'intention de liquider le dispositif, veuillez considérer que plusieurs parties de ce dispositif sont en matières précieuses qui peuvent être recyclées.

Nous rappelons que les équipements électriques et électroniques si bien que les piles ne doivent pas être collectés avec les ordures ménagères, mais séparément. Veuillez-vous renseigner auprès de l'autorité compétente de votre ville / commune sur les points de collecte des déchets électriques.

Par la présente, BURG-V/ÄCHTER KG déclare que cet appareil répond aux directives 2014/53/EU, (RED) 2014/30/EU, (EMC), 2011/65/EU (RoHS).

Par la présente, BURG-WÄCHTER KG déclare que cet appareil répond aux directives 2014/53/EU, (RED) 2014/30/EU, (EMC), 2011/65/EU (RoHS).

Le texte intégral de la déclaration de conformité européenne peut être consulté à l'adresse Internet suivante : www.burg.biz

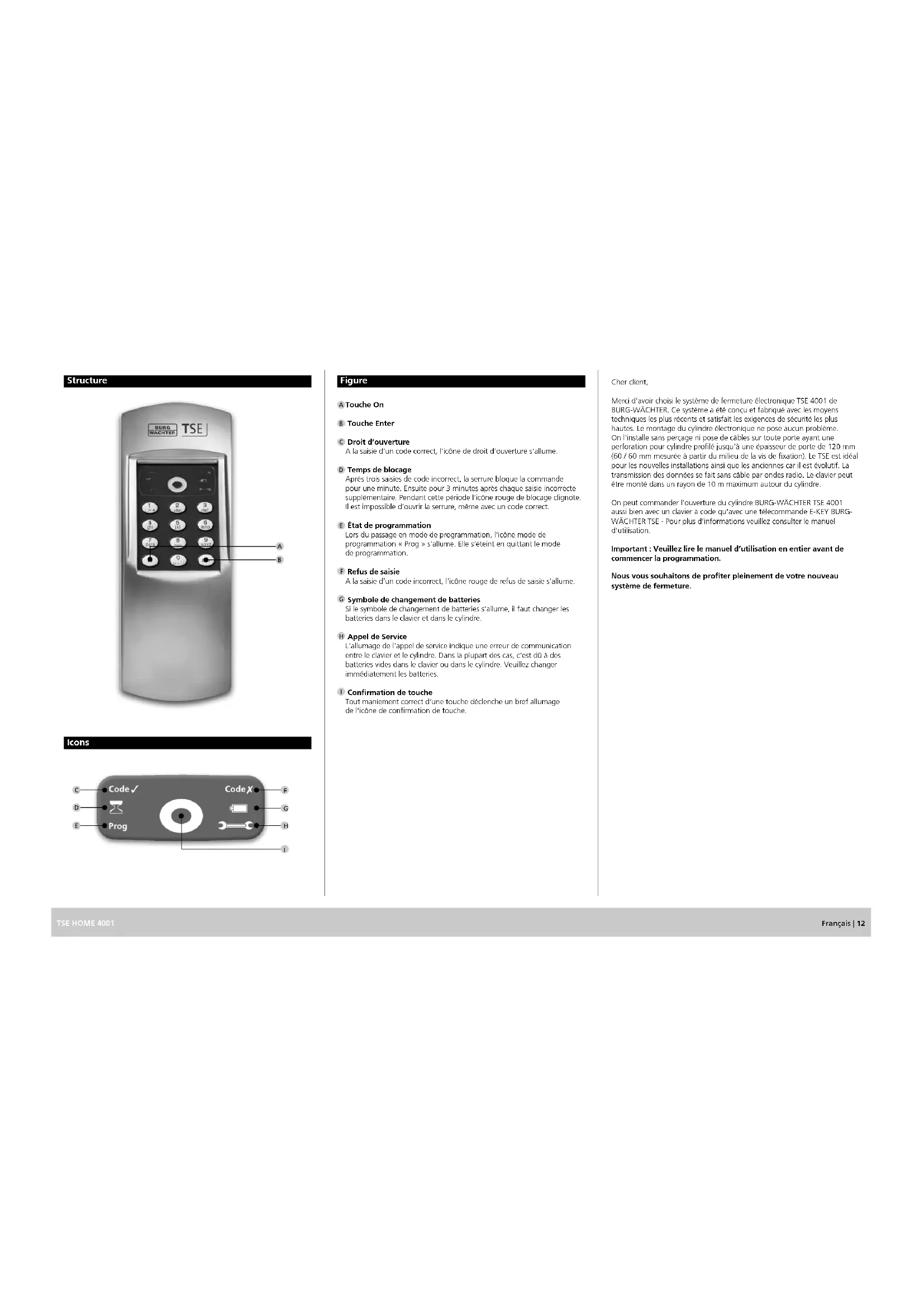

Structure

BURG WACHTER TSE 1 2 3 4 5 6 7 8 9 0 1 2 3 A B

Icons
