ENTRY Home 5001 PIN - Serrure Burg Wächter - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Serrure à code PIN, mécanisme de verrouillage électronique
Utilisation	Idéale pour les portes d'entrée, bureaux, et accès contrôlés
Maintenance et réparation	Vérifier régulièrement les piles, nettoyer les contacts si nécessaire
Sécurité	Code PIN personnalisable, protection contre le piratage
Informations générales	Facilité d'installation, compatible avec la plupart des portes standards

FOIRE AUX QUESTIONS - ENTRY Home 5001 PIN Burg Wächter

Comment réinitialiser le code PIN de la serrure Burg Wächter ENTRY Home 5001 ?

Pour réinitialiser le code PIN, ouvrez la serrure avec le code actuel, puis maintenez enfoncé le bouton de réinitialisation à l'intérieur du compartiment de la batterie jusqu'à ce que le voyant clignote. Entrez ensuite un nouveau code PIN de votre choix.

Que faire si la serrure ne s'ouvre pas avec le code PIN correct ?

Vérifiez que les piles de la serrure sont chargées. Si les piles sont faibles, remplacez-les. Assurez-vous également que le code PIN est correctement saisi sans erreurs.

La serrure Burg Wächter ENTRY Home 5001 est-elle résistante aux intempéries ?

Oui, la serrure est conçue pour résister aux intempéries, mais il est recommandé de la protéger des éléments extrêmes pour assurer sa durabilité.

Comment changer les piles de la serrure ?

Pour changer les piles, retirez le couvercle du compartiment des piles situé à l'arrière de la serrure. Remplacez les anciennes piles par des piles neuves de type AA, en respectant la polarité.

Est-il possible d'utiliser un code PIN temporaire pour la serrure ?

Oui, vous pouvez créer un code PIN temporaire pour les visiteurs. Assurez-vous de le supprimer après usage pour des raisons de sécurité.

Que faire si la serrure émet des bips continus ?

Des bips continus indiquent généralement un problème avec les piles. Vérifiez et remplacez les piles si nécessaire.

Comment savoir si la serrure est verrouillée ou déverrouillée ?

La serrure émet un signal sonore distinct lorsque vous verrouillez ou déverrouillez. De plus, un voyant LED s'allume pour indiquer l'état de la serrure.

Quelle est la durée de vie des piles de la serrure ?

La durée de vie des piles dépend de l'utilisation, mais en général, elles peuvent durer entre 6 et 12 mois. Remplacez-les dès que le voyant de batterie faible s'allume.

MODE D'EMPLOI ENTRY Home 5001 PIN Burg Wächter

www.burg.biz BURG-WÄCHTERKG Altenhofer Weg 15 58300Wetter Germany Première conguration Kit secuENTRY ENTRY home 5001 PIN Sommaire Important: Veuillez lire intégralement la notice d’utilisation avant de commencer l’installation.Nous vous souhaitons de proter pleinement de votre nouveau système de fermeture!

Préambule Chère cliente, cher client,Merci beaucoup d’avoir choisi pour secuENTRY le kit ENTRYhome5001PIN, composé du cylindre ENTRYhome 5000CYL et du clavier ENTRY7711KeypadPIN.Le système a été conçu et fabriqué en Allemagne avec les moyens techniques les plus récents et satisfait aux exigences de sécurité actuelles les plus élevées. Le montage du cylindre électronique ENTRYhome 5000CYL est simple. On l’installe sans perçage ni pose de câble sur n’importe quelle porte àserrure encastrée d’une épaisseur de porte pouvant atteindre 118mm (59/59mm, mesurée au centre de la vis de xation). Le cylindre est idéal pour les installations neuves ainsi que pour les montages réalisés après-coup. Le cylindre ENTRYhome5000CYL peut être posé sur des portes d’entrée ou d’intérieur. Le clavier ENTRY7711KeypadPIN vous permet d’ouvrir et de fermer la porte avec un code utilisateur à6positions. Le pro-duit ENTRY7711KeypadPIN peut être installé jusqu’à environ quatre mètres autour de l’unité de serrure, en fonction de vos souhaits et des circonstances.Le produit ENTRYhome5001PINpeut être conguré et utilisé par l’intermédiaire de l’application gratuite pour smartphone BURGsmart . Les transmissions sont réalisées sans l, le cy-lindre et le clavier utilisent la norme moderne Bluetooth5.2. Alternativement, le cylindre peut également être actionné par l’intermédiaire de la télécommande ENTRYsE-Key7713 (disponible séparément). En revanche, l’application BURGsmart est toujours nécessaire pour la conguration.Équipement avec applicationBURGsmartInstructions vidéo Explications simples sur la conguration et l’utilisation de vos composants secuENTRY. Suivez le codeQR ou rendez-vous sur....https://t1p.de/burgsmart-app Français 2Autres langues sur:www.burg.bizFurther languages at: www.burg.biz2 I Français ENTRY home 5001 PIN Contenu du kit

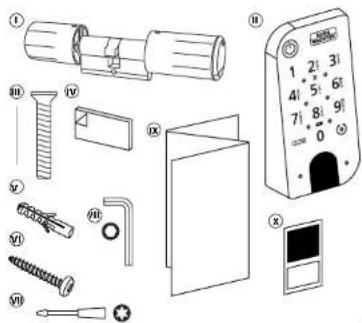

Coussinets adhésifs (4x)

Notice de démarrage rapide et dispositions de garantie et instructions de mise au rebut

Fig.1Autocollant du codeQR du cylindreAutocollant du codeQR du clavier Code QR/Code administrateur

Le codeQR (I) est requis ultérieurement lors de la conguration du kit par l’intermédiaire de l’application BURGsmart de BURG-WÄCHTER (Fig.1). Les kits sont livrés d’usine avec un code administrateur aléatoire (II) (Fig.1), de sorte qu’une modication du code n’est pas absolument nécessaire. Attention: Ni le code QR ni le code administrateur généré en usine ne sont sauvegardés par BURG-WÄCHTER. En cas de perte, ces codes ne peuvent être récupérés. Veuillez bien conserver l’autocollant du codeQR joint au kit. Nous vous recommandons également de photographier l’autocollant et de l’archiver numériquement. I I

Alimentation électrique de l’unité du cylindre 2xpile Mignon LR6 AA Alcaline Conditions ambiantes admissibles -15°C/+50°C/jusqu’à 95% d’humidité relative (sans condensation) Standard de transmission Bluetooth 5.2LE Puissance d'émission ≤10dBm Plage de fréquence 2,4-2,483GHz Portée Env. 4m Nombre de moyens d’accès 1code (administrateur) + 5sE-Keys

ou 5combinaisonsBURGsmart

La télécommande ENTRYsE-Key7713 est disponible en option. Caractéristiques techniques — Cylindre ENTRYhome5000CYL Alimentation électrique de l’unité du clavier 2xpile Mignon LR6 AA Alcaline Conditions ambiantes admissibles -15°C/+50°C/jusqu’à 95% d’humidité relative (sans condensation) Standard de transmission Bluetooth5.2 Puissance d'émission ≤10dBm Plage de fréquence 2,4-2,483GHz Portée Env. 4m Indice de protection contre les intempéries (indiceIP) IP53 Caractéristiques techniques - Clavier ENTRY7711KeypadPIN

Remarque: Grâce àla protection contre toute manipulation intégrée dans le cylindre, celui-ci est bloqué pendant une minute après trois tentatives de saisie incorrectes d’un support d’ouverture. À par- tir de la quatrième tentative de saisie incorrecte, le cylindre est bloqué pendant trois minutes.3 I Français ENTRY home 5001 PIN

On renvoie àce chapitre lorsqu’il est indispensable de passer le clavier en mode programmation durant la conguration. Réunissez smartphone et clavier dans la portée du Bluetooth et exécutez les étapes suivantes. Lorsque vous accédez àla vue repré- sentée dans l’illustration (Fig.1), écartez brièvement le smartphone et mettez le clavier en mode programmation en suivant les étapes suivantes. Attention: Pour permettre le transfert des données entre le smartphone et le clavier, le smartphone doit se trouver àproximité immédiate du clavier (portée Bluetooth) àl’étape suivante Activez le clavier en appuyant sur la touche ON (Fig.2). Saisissez sur le clavier le code de sécurité fourni (SCD). Remarque: Vous trouverez le code de sécurité sur l’autocollant du codeQR ci-joint (Fig.3). Remarque: Le code de sécurité (SCD) sert de protection contre toute manipu- lation et antivol Appuyez sur la touche CLOSE pendant cinq secondes (II) (Fig.4) et mainte- nez-la ainsi jusqu’à ce que les signaux LED du clavier s’allument en séquence dans le sens des aiguilles d’une montre (Fig.5). Le clavier est maintenant en mode programmation. Veuillez exécuter les autres étapes sur votre smartphone (Fig.6).

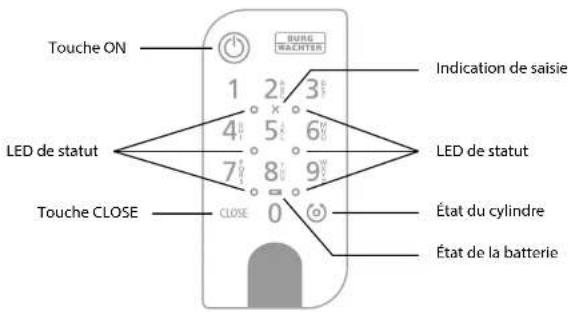

Fig.4 Fig.3 Fig.2 Fig.5 Fig.6 Fig.1 5s. Mettre le clavier en mode programmation Fig.1 Touche ON Active le clavier. Une entrée «Ouvert» (touche ON) ou «Fermé» (touche CLOSE) est générée dans l’historique du cylindre secuENTRY. Les événements «Ouvrir» et «Fermer» peuvent ainsi être distingués dans l’historique. Touche CLOSE Message d’erreur En cas d’une saisie d’une combinaison àchires invalide ou d’erreurs générales, les deux LED àcôté de l’icôneX s’allument. État de la batterie Le système surveille la tension de batterie du clavier et du cylindre. Dès que la tension de batterie atteint une valeur critique, l’utilisateur en est informé. Si l’icône d’état de la batterie est allumée, les batteries doivent être remplacées dès que possible. État du cylindre Si la combinaison àchires saisie est correcte, l’icône d’état du cylindre s’allume et la porte peut être ouverte ou fermée. LED de statut Lorsque le clavier est en mode programmation (voir chapitre ci-des- sous), les LED s’allument en séquence dans le sens des aiguilles d’une montre. ENTRY7711KeypadPIN Le produit ENTRY7711KeypadPIN permet d’utiliser les cylindres électroniques secuENTRY de BURG-WÄCHTER. La communication entre le clavier et le cylindre prolé est cryptée en AES128bits. Grâce au clavier par boutons, l’utilisation a lieu sur le clavier éclairé. L’utilisation du clavier est donc très simple, même dans des conditions de faible luminosité. Le produit ENTRY7711KeypadPIN permet d’ouvrir et de fermer la porte àl’aide d’un codePIN à6positions (code administrateur), (= 1million de combinaison àchires). Le clavier est protégé contre les éclaboussures de tous les côtés selon la certicationIP53. Touche ON Touche CLOSE État du cylindre État de la batterie Indication de saisie LED de statut LED de statut4 I Français ENTRY home 5001 PIN Mise en service ENTRYhome5001PIN Fig.2 Fig.4 Fig.1 Fig.3 Pour pouvoir congurer votre nouveau système de verrouillage, vous devez commencer par télécharger l’applica- tionBURGsmart. Vous la trouverez dans l’iOS App Store ou le Google Play Store (Fig.1). Remarque: La version Android de l’ap- plication BURGsmart a été utilisée pour cette notice. Si la versioniOS peut être légèrement diérente visuellement, les étapes sont cependant identiques. À la première ouverture de l’applica- tion, vous voyez apparaître les dispo- sitions de la licence pour l’usage de l’application. Lisez-les complètement et conrmez-les en bas àdroite par «OK» (Fig.2). Entrez votre nom et une adresse e-mail (Fig.3). Choisissez le point: «CloudBURG-WÄCHTER», celui-ci n’est pas nécessaire pour la conguration et peut donc être négligé pour commen- cer (Fig.3). Vous trouverez une explica- tion àce sujet dans la notice principale, sur notre site web (voir lien sur la page de couverture). Lisez intégralement les conditions d’uti- lisation et les directives sur la protection des données, et acceptez-les (Fig.3). Appuyez sur «enregistrer» (Fig.3). Remarque: Vous voyez s’ouvrir une fenêtre e-mail avec un modèle de courriel par lequel vous vous envoyez les données du chier àl’adresse e-mail indiquée. Vous en aurez besoin par exemple si vous utilisez le logiciel WindowssecuENTRY. Néanmoins, pour la conguration décrite ici, elle ne vous est pas nécessaire. En cas de besoin, vous pouvez aussi consulter ànou- veau les données ultérieurement dans l’application. L’écran principal de l’application BURGsmart apparaît. Ouvrez le menu «Mon système» en bas àgauche (Fig.4). BURGsmart

Fig.1 Appuyez sur le premier élément du menu «I - Utilisateurs» (Fig.1). Vous voyez gurer les utilisateurs déjà créés. Un prol d’utilisateur a déjà été créé automatiquement pour l’adminis- trateur en ouvrant la serrure par smart- phone. Appuyez sur celui-ci (I) (Fig.2). Remarque: Sinon, vous pouvez aussi créer àce stade un nouveau prol d’utilisateur supplémentaire. Pour ce faire, appuyez sur «+» en haut àdroite (II) (Fig.2). Données utilisateur Vous accédez àune vue d’ensemble avec les données utilisateur. Dès lors que vous avez créé un nouvel utilisa- teur, entrez d’abord son prénom et son nom (I) (Fig.3). Données d’accès Dans ce paragraphe, vous pouvez enregistrer les médiums d’identication souhaités par l’utilisateur (II) (Fig.3). Le prol d’utilisateur a déjà été créé automatiquement pour l’administrateur en ouvrant la serrure par smartphone (III) (Fig.3). Attention: Le présent kitENTRY 5001PIN permet de ne sauvegarder, outre le code administrateur, aucun code d’utilisateur complémentaire. De même, on ne peut sauvegarder au- cun(e) RFID-jour ni empreinte digitale. Vous avez la possibilité de congurer jusqu’à 5télécommandessKey (dispo- nibles séparément) et des smartphones complémentaires en tant que clés électroniques pour d’autres utilisateurs. Pour ce faire, suivez les instructions aux étapes suivantes.

I - Utilisateurs5 I Français ENTRY home 5001 PIN Entrer des données d’accès | sE-Key À ce stade, vous pouvez enregistrer une télécommande ENTRYse-Key7713 (dispo- nible en option) (I) (Fig.4). Vous trouverez des remarques relatives àla conguration dans la notice de la télécommande. Remarque: Le présent kitENTRYhome 5001 PIN permet d’enregistrer jusqu’à cinqsE-Keys (Au total, un code adminis- trateur + cinq médiums d’identication complémentaires). Données d’accès | Smartphone en tant que clé Remarque: Le prol d’utilisateur de l’administrateur a déjà été créé automati- quement en ouvrant la serrure par smart- phone (II) (Fig.4). Pour des utilisateurs complémentaires, vous pouvez enregis- trer dans ce champ un autre smartphone en tant que clé électronique. Vous trouve- rez des instructions àce sujet dans la notice principale, sur notre site web (voir lien sur la page de couverture). Remarque: Le présent kitENTRYhome 5001PIN permet d’enregistrer jusqu’à cinqsmartphones en tant que clé électronique (Au total, un code adminis- trateur + cinq médiums d’identication complémentaires). Gérer les empreintes digitales Attention: Le cylindre 5000CYL présent dans ce kit permet de n’utiliser aucun cla- vier pour empreintes digitales (IV) (Fig.3). Par le clavier de code PINENTRY7711PIN contenu dans le kit, vous avez la pos- sibilité d’ouvrir le cylindre par le code administrateur. Remarque: Si vous souhaitez entrer des médiums d’identication pour d’autres utilisateurs, revenez au menu et sélectionnez l’utilisateur désiré (Fig.7). Répétez les étapes de ce chapitre pour cet utilisateur. Vous pouvez quitter àprésent le menu (I - Utilisateurs). Revenez au menu «Mon système» (Fig.8). Fig.4

Fig.4Autocollant du codeQR du cylindreFig.1 Appuyez sur le second élément du menu «II - Cylindre secuENTRY/Relay» (Fig.1). L’application montre une liste des cylindres déjà enregistrés. Celle-ci est vide lors de la première conguration. Pour congurer un nouveau cylindre, appuyez sur «+» en haut àdroite (Fig.2). Vous êtes invité àscanner le code QR du cylindre fourni, àl’aide de la caméra du smartphone(Fig.3). Le code QR se trouve sur l’autocollant joint àl’embal- lage (Fig.4). Attention: Deux autocollants avec des codes QR accompagnent le kit, d’une part pour le cylindre, d’autre part pour le clavier. Vous identiez le code QR nécessaire au cylindre au code adminis- trateur en bas sur l’autocollant, signalisé par la désignation «ADM» (Fig.4). Appuyez sur «Continuer» (Fig.3). Il se peut que vous soyez invité àconrmer l’accès de l’appli àla caméra. II - CylindresecuENTRY / Relay6 I Français ENTRY home 5001 PINFig.5 Fig.6 La fenêtre d’enregistrement de la caméra s’ouvre. Scannez le code QR. Un message apparaît immédiatement avec les données de votre cylindre: conrmez-le en bas àdroite par «OK» (Fig.5). Dans la fenêtre suivante, on vous demande un nom pour le cylindre. En cas d’utilisation de plusieurs cylindres et composants secuENTRY, il est re- commandé de nommer le cylindre de manière àce que vous puissiez recon- naître immédiatement de quoi il s’agit et où le cylindre est situé ou xé. Dans l’exemple de cette notice, le cylindre est dénommé «cylindre porte d’entrée». Conrmez le nom par «OK» (Fig.6). Vous serez alors informé que vous pouvez modier votre code administra- teur. Étant donné qu’à la livraison, vous avez déjà reçu un code administrateur généré aléatoirement, cette étape n’est que facultative. Vous pouvez la sauter par «Passer» (Fig.7). Remarque: Vous trouverez le code ad- ministrateur généré aléatoirement sur l’autocollant du code QR ci-joint, sous «ADM» (Fig.9). Vous pouvez modier le code administrateur ultérieurement àtout moment. Vous trouverez des explications àce sujet dans la notice principale, sur notre site web (voir lien sur la page de couverture). Revenez au menu «Mon système» (Fig.8).

Fig.3 Fig.4 Les cylindres enregistrés dans l’appli- cation apparaissent au menu suivant. Sélectionnez le cylindre que l’utilisateur indiqué précédemment doit pouvoir ouvrir (I) (Fig.3). Si vous avez plusieurs cylindres et souhaitez les attribuer, sélectionnez tous les cylindres désirés. Mémorisez en haut àdroite (II) (Fig.3). Vous recevez immédiatement une courte conrmation (III) (Fig.3). Renouvelez l’opération pour d’éven- tuels utilisateurs complémentaires. Revenez au menu «Mon système» (Fig.4)

Fig.1 Fig.2 Remarque: Avant de pouvoir trans- mettre les données au cylindre, vous devez établir d’abord un plan de fer- meture. Celui-ci indique quel utilisateur peut ouvrir telle ou telle serrure. Ceci est particulièrement intéressant lorsque vous avez plus d’un seul cylindre. Ouvrez le menu «Mon système» (I) (Fig.1) Appuyez sur le quatrième élément du menu «IV - Plan de fermeture» (II) (Fig.1). Appuyez sur le nom d’utilisateur ou sur le premier utilisateur, si vous en avez créé plus d’un. (Fig.2).

Remarque: Sur le présent kit ENTRYhome5001PIN, le clavier est déjà conguré en usine et associé au cylindre de serrure. Vous pouvez donc passer cet élément du menu et continuer directement au chapitre suivant.7 I Français ENTRY home 5001 PIN

Fig.6Fig.8 Fig.9Fig.7 Appuyez sur le chier de programma- tion qui vient d’être créé (I) (Fig.6) et, dans le menu apparaissant sur «Actuali- ser unité» (II) (Fig.(6). Pour la transmission des données du cylindre, appuyez sur «Fichier de programmation <Nom cylindre> (Dans cet exemple «cylindre porte d’entrée) (Fig.7). Vous êtes prié de vous authentier avec votre code administrateur. Entrez-le et conrmez par «Départ» (Fig.8). Remarque: Vous trouverez le code administrateur d’usine sur l’autocollant du code QR du cylindre sous la mention «ADM» (Fig.10). Au bout d’un petit moment, vous rece- vez un retour selon lequel les données ont été transmises. Conrmez par «OK» (Fig.9). La conguration est désormais terminée. Si, àune date ultérieure, vous désirez in- tégrer d’autres composants dans votre système, modier des données d’accès ou créer des utilisateurs complémen- taires, répétez les étapes décrites aux chapitres concernés. Veuillez observer ce qui suit: L’en- semble des modications et ajouts ont lieu dans l’application et doivent être transmis après-coup aux compo- santssecuENTRY respectifs. Les deux derniers chapitres «Plan de fermeture» (page6) et «Transmettre plan de ferme- ture» (page7) doivent être déployés dans tous les cas pour être exploitables dans vos composants.

Fig.10Autocollant du codeQR du cylindreFig.1Fig.3Fig.2Fig.4 Remarque: Pour transmettre des don- nées utilisateur et de plan de fermeture, il est indispensable de générer un chier de programmation qui com- prend toutes le données regroupées. Vous créez le chier de programmation comme suit: Appuyez dans le menu «Mon système» sur l’élément du menu «V - Transmettre plan de fermeture». Appuyez sur «+» en haut àdroite (Fig.1). Sélectionnez le cylindre pour lequel vous voulez transmettre des infor- mations (I) (Fig.2), puis sur «Fichier prog.»en haut àdroite (II) (Fig.1). Vous êtes prié de vous authentier avec votre code administrateur. Entrez-le et conrmez par «OK» (Fig.3). Remarque: Si vous ne l’avez pas modi- é, vous trouvez le code administrateur d’usine dans les documents de votre cy- lindre. Le code administrateur attribué en usine se trouve sur l’autocollant du codeQR ci-joint, àcôté du sigle «ADM» (Fig.5). Au bout d’un petit moment, vous recevez un message selon lequel votre chier de programmation a été créé. Conrmez par «OK» (Fig.4).

OUT SCREWS Low strength. max. ca. 0,4 Nm Ouverture de la serrure secuENTRY par le clavier (code administrateur) Fig.3Fig.2 Activez le clavier en appuyant sur la touche ON (Marche) ou sur la touche CLOSE (I) (Fig.1). Une entrée «Ouvert» (touche ON) ou «Fermé» (touche CLOSE) est générée dans l’historique du cylindre. Les événe- ments «Ouvrir» et «Fermer» peuvent ainsi être distingués dans l’historique. Remarque: Vous trouverez des détails complémentaires àpropos de la fonc- tion historique dans la notice principale, sur notre site web (voir lien sur la page de couverture). Tapez votre code administrateur à6positions (II) (Fig.1). Remarque: Vous trouverez des détails complémentaires àpropos des codes administrateur et d’utilisateur aux chapitres «Code QR/Code administra- teur» àla page 2 et «I - Utilisateurs» àla page4, ainsi que dans la notice principale, sur notre site web (voir lien sur la page de couverture). Si la combinaison de chires saisie est correcte, l’icône d’état du cylindre

) s’allume et la porte peut être dé- verrouillée (Fig.2) ou verrouillée (Fig.3). Remarque: En fonction de la butée de la porte, le sens de rotation peut être inversé.

OUT SCREWS Low strength. max. ca. 0,4 Nm Ouverture de la serrure secuENTRY Utilisation du cylindre et du clavier Ouverture de la serrure secuENTRY avec l’application BURGsmart Pour ouvrir le cylindre ENTRYhome 5000CYL et donc aussi la porte, procédez comme suit: Ouvrez l’application BURGsmart et appuyez sur le bouton «ACCESS» au milieu (Fig.1). Remarque: L’application BURGsmart est programmée de telle sorte que, lorsque plus d’un cylindre est utilisé, elle se connecte automatiquement au cylindre qui se trouve àla plus courte distance du smartphone. Cela signie que chacun de vos cylindres peut être ouvert avec le bouton «ACCESS». Le cylindre est maintenant dégagé et la serrure peut être ouverte (Fig.2) ou fermée (Fig.3). Remarque: En fonction de la butée de la porte, le sens de rotation peut être inversé. Retirez les bandes de protection des batteries du cylindre (Fig.1) et du clavier (Fig.2) pour pouvoir les utiliser. Dès lors que vous avez conguré les médiums d’identication correspondants suivant cette notice, il vous est possible, avec le kit ENTRYhome5001PIN , d’ouvrir la serrure par l’applica- tionBURGsmart ou par le clavier au moyen du code administrateur.

OUT SCREWS Low strength. max. ca. 0,4 Nm Glissez le cylindre depuis la face intérieure de la porte dans la serrure encastrée de la porte (Fig.4). Vissez le cylindre dans la porte et poussez les boutons intérieur et ex- térieur jusqu’à la surface de la porte (Fig.5). Revissez les goujons letés dans les deux boutons (Fig.6). ATTENTION: Assurez-vous que les boutons restent àune distance d’au moins un millimètre de la porte. Attention: Utilisez pour ce faire la face longue de la clé àsix pans. Tournez la vis sans trop de force (couple max. env. 0,4Nm) dans le sens des aiguilles d’une montre. Si vous ne l’avez pas encore fait, retirez la bande de protection des batteries du compartiment des piles sur le bouton intérieur (Fig.7).

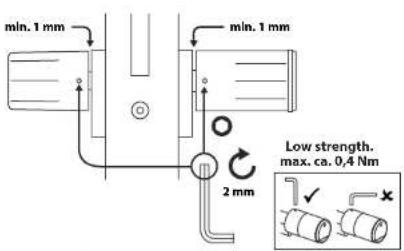

OUT SCREWS Low strength. max. ca. 0,4 Nm min. 1mm 2mm min. 1mmFig.6Fig.7 Montage de secuENTRY5000CYL Vous trouverez ci-après les instructions de montage du secuENTRY5000CYL. Veuillez lire ces instructions attentive- ment avant de procéder au montage. Retirez le cylindre de serrure existant en desserrant la vis de xation dans la porte et en retirant le cylindre àl’aide de la clé insérée (Fig.1). Les boutons intérieur et extérieur sont dévissés et xés avec un goujon leté intégré dans le bouton tournant. Retirez les deux goujons letés des deux bou- tons àl’aide de la clé àsix pans fournie (Fig.2). Attention: Utilisez pour ce faire la face longue de la clé àsix pans. Tournez la vis quatre fois dans le sens inverse des aiguilles d’une montre. Ne retirez pas les vis du bouton. Retirez complètement le bouton de la face extérieure et reculez le bouton de la face intérieure aussi loin que possible (Fig.3). Astuce: Le bouton de la face intérieure est plus grand que le bouton de la face extérieure. Attention: Le bouton de la face inté- rieure ne doit pas être retiré. N’essayez pas de le retirer par la force, car le retrait du bouton par l’axe détruirait l’électro- nique. Le goujon leté du bouton sert de sécurité anti-arrachement.

Percez trois trous selon les dimensions représentées dans l’illustration. Utilisez un foret de diamètre 6mm (Fig.1). Insérez les chevilles fournies dans les trous et vissez-y les vis également incluses (Fig.2). Retirez la vis de la face inférieure du clavier àl’aide du tournevis Tx8 fourni et retirez le compartiment des piles vers le bas (Fig.3). Placez le clavier sur les têtes de vis comme représenté dans l’illustration (Fig.4). Replacez le compartiment des piles dans le boîtier et vissez-le fermement (Fig.5). 61mm 40mm Ø 6mmFig.1Fig.2Fig.3Fig.4Fig.5

Montage ENTRY7711KeypadPIN Montage ENTRY7711KeypadPIN – Test de fonctionnement avant le montage Vous trouverez ci-après les instructions de montage du produit ENTRY7711KeypadPIN. Vous avez le choix entre deux options pour l’installation. Vous pouvez boulonner le support mural de l’ENTRY7711KeypadPIN ou le coller directement au mur. Veuillez lire ces instructions attentivement avant de procéder au montage.

ATTENTION: Techniquement, la distance entre le cylindre et le clavier peut être de quatre mètres au maximum. Toutefois, cette distance maximale peut varier en fonction des circonstances extérieures. Pour vous assurer que le clavier fonc- tionne correctement dans la position souhaitée, vous devez le tester avant d’entamer le montage. Maintenez le clavier àl’emplacement de montage souhaité (Fig.1). Saisissez votre code administrateur ou code d’utilisateur et contrôlez si le cylindre est activé (Fig.2). Remarque: Le code administrateur, si vous ne l’avez pas déjà modié, se trouve sur l’autocollant du code QR joint au cylindresecuENTRY (Fig.3). Apprenez comment créer un code d’utilisateur au chapitre «I - Utilisa- teurs» àla page 4. Si le cylindre peut être activé, la puissance du signal est susante et vous pouvez monter le clavier àl’em- placement souhaité. Sinon, réessayez avec une distance plus courte entre le cylindre et le clavier. Fig.3: Autocollant du code QR pour cylindre secuENTRY. Code administrateur attribué en usine max. 4m Fig.1Fig.211 I Français ENTRY home 5001 PINFig.2Fig.3Fig.4 TX8 TX8 Achage du niveau de charge et remplacement des piles Chaque fois qu’un cylindre secuENTRY est actionné par l’application BURGs- mart, l’état respectif de la pile s’ache àvotre intention (Fig.1). Lorsque la capacité des piles dans le cylindre commence àfaiblir, changez-les dès que possible. Attention: Les piles se trouvent dans le bouton du cylindre sur la face inté- rieure de la porte. Si vous ignorez l’état des piles et qu’elles se vident complè- tement, il sera impossible d’ouvrir la serrure depuis l’extérieur. Les instructions pour le remplacement des piles sont indiquées ci-dessous: Avec le tournevis TX8 fourni, retirez la vis sur la face intérieure de la porte àl’extrémité avant du bouton et ouvrez le couvercle. On peut faire tourner la vis seulement jusqu’à l’ouverture du couvercle, elle ne tombe pas. (Fig.2). Retirez les anciennes piles et élimi- nez-les dans les règles de l’art. Astuce: Reportez-vous àla page12 de cette notice pour des instructions sur l’élimination dans les règles de l’art. Insérez deux nouvelles piles. Veillez àrespecter la polarité correcte selon le plan (Fig.3). Replacez le couvercle avant et vissez-le fermement (Fig.4). Fig.1

Nettoyez la surface sur laquelle vous souhaitez xer le clavier (Fig.6). Collez les coussinets adhésifs joints aux positions représentées sur le plan et retirez les pellicules de support (Fig.7). Collez le clavier àla position souhaitée sur le mur (Fig.8). Appuyez fermement le clavier contre le mur pendant environ une minute (Fig.9). Attention: N’exercez la pression que sur les bords extérieurs du boîtier. Pour éviter d’en- dommager l’électronique, n’exercez pas de pression sur la surface du clavier. Fig.6Fig.7Fig.8Fig.9

1min12 I Français ENTRY home 5001 PIN Fig.1 Qu’il s’agisse d’une porte d’entrée, de plusieurs portes ou d’un système de fermeture complet: avec le système modulaire secuENTRY, vous pouvez facilement assembler votre système individuel. Votre système de fermeture ENTRYhome5001PIN peut être complété par les composants suivants: secuENTRY ENTRY sE-Key7713 Avec la télécommande ENTRYsE-Key 7713, le cylindre peut être ouvert en toute simplicité en appuyant sur un bouton. Les transmissions sont cryptées àun niveau de sécurité très élevé (cryptage AES). Compatibilité avec d’autres produits secuENTRY Numéro d’article:

Plus d’informations sur notre site web: www.burg.biz Pour être en mesure de vous fournir un produit de qualité élevée et irréprochable et vous assister au mieux en cas de réparation ou de problème technique, il est nécessaire de présenter àvotre revendeur les appareils défaillants ou défectueux avec le code administrateur et/ou le(s) code(s) QR valide(s), accompagné(s) de la preuve d’achat originale. Pour tout renvoi motivé par votre droit de rétractation, tous les éléments des appareils doivent être en conguration d’usine. La garantie n’est plus valable si ces conditions ne sont pas respectées. Cher client, Merci de contribuer àéviter les déchets. Si vous envisagez un jour d’éliminer cet appareil, n’oubliez pas que ses nombreuses pièces àbase de matériaux de valeur sont recyclables. Sous réserve d’erreurs d’impression et de composition ainsi que de modications techniques. Nous rappelons que les équipements électriques et électroniques, ainsi que les piles et batteries, ne doivent pas être collectés avec les ordures ménagères, mais séparément. Veuillez vous renseigner auprès du service compétent de votre ville/commune sur les points de collecte des batteries, piles et déchets électroniques. Par la présente, la société BURG-WÄCHTERKG déclare que cet appareil répond aux directives2014/53/UE (CEM) et 2011/65/UE (RoHS). Le texte complet de la déclaration CE de conformité peut être téléchargé àl’adresse Internet www.burg.biz. Garantie Élimination de l’appareil Clavier ENTRY7711 Keypad PIN Le système surveille la tension de bat- terie du clavier et du cylindre. Dès que la tension de batterie atteint une valeur critique, l’utilisateur en est informé. Si l’icône d’état de la batterie sur le clavier s’allume (Fig.1), les piles doivent être remplacées dès que possible. Astuce: Nous recommandons de toujours remplacer les piles du cylindre et du clavier en même temps. Cepen- dant, vous pouvez également contrôler l’état de la batterie du cylindre séparé- ment àtout moment. L’état actuel de la batterie s’ache sur l’écran principal de l’application BURGsmart (Fig.2). Les instructions pour le remplacement des piles sont indiquées ci-dessous: Retirez la vis de la face inférieure du clavier àl’aide du tournevisTx8 fourni (Fig.3) et retirez le compartiment des piles vers le bas (Fig.4). Retirez les anciennes piles et élimi- nez-les dans les règles de l’art. Astuce: Reportez-vous àla page12 de cette notice pour des instructions sur l’élimination dans les règles de l’art. Insérez deux nouvelles piles. Faites attention àla polarité correcte selon le dessin àdroite (Fig.5). Replacez le compartiment des piles dans le boîtier et vissez-le fermement (Fig.6).
