| Produkttyp | Elektronisches Codeschloss (elektronischer Zylinder) |
| Marke | Burg Wächter |
| Modell | TSE Home 4001 |
| Tastatur-Stromversorgung | 2 Alkalibatterien LR6/AA (MIGNON) |
| Zylinder-Stromversorgung | 2 Alkalibatterien LR03/AAA (MICRO) |
| Öffnungscode | 6 Ziffern (Administrator und Benutzer) |
| Anzahl der E-KEY-Fernbedienungen | maximal 5 |
| Kommunikationsreichweite | max. 10 m zwischen Tastatur und Zylinder |
| Funkkanäle | 12 Kanäle (Werkseinstellung Kanal 1) |
| Max. Türstärke | 120 mm (60/60 mm gemessen von der Mitte der Befestigungsschraube) |
| Betriebstemperatur | -15°C bis +50°C |
| Zulässige Luftfeuchtigkeit | Bis zu 95% (ohne Kondensation) |
| Sperre nach Falscheingaben | 1 Minute nach 3 falschen Eingaben, dann 3 Minuten nach jedem weiteren Fehler |
| Leuchtanzeigen | Öffnungsberechtigung (grün), Verweigerung (rot), Sperre (rot blinkend), Programmiermodus (Prog), Batteriewechsel, Service rufen |
| Eingabe des Programmiermodus | ON drücken, 76 eingeben, dann Enter, dann Administratorcode |
| Montage | Ohne Bohren oder Kabel, an jeder Tür mit Profilzylinderdurchlass |
| Wartung | Batterien wechseln, sobald das Symbol für Batteriewechsel leuchtet; Schloss nicht fetten oder ölen |
| Ersatzteile | Alkalibatterien LR6/AA und LR03/AAA, optionale Fernbedienung TSE 5103 E-KEY |
| Konformität | Richtlinien 2014/53/EU (RED), 2014/30/EU (EMC), 2011/65/EU (RoHS) |
| Allgemeine Informationen | Anleitung in mehreren Sprachen verfügbar; Konformitätserklärung auf www.burg.biz |
Häufig gestellte Fragen - TSE Home 4001 Burg Wächter
Benutzerfragen zu TSE Home 4001 Burg Wächter
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Schloss kostenlos im PDF-Format! Finden Sie Ihr Handbuch TSE Home 4001 - Burg Wächter und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TSE Home 4001 von der Marke Burg Wächter.
BEDIENUNGSANLEITUNG TSE Home 4001 Burg Wächter


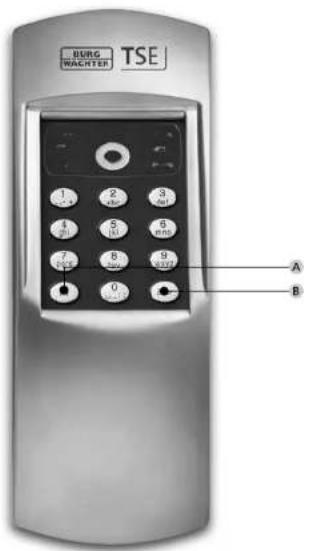

BURG WACHTER TSE 1 2 3 4 5 6 7 8 9 0 A BIcons

c Öffnungsbereitschaft
Bei Eingabe des gültigen Öffnungscodes leuchtet das Öffnungsbereitschaftsikon.
Sperrzeit
Wird dreimal hintereinander ein falsches Öffnungsgeheimns eingegeben, sporrt das Schloss die Bedienung für eine Minute. Nach jeder weiteren falschen Eingabe für 3 Minuten. Während dieser Zeit blinkt das rose Ikon Sperrzeit und eine Schlossöffnung ist in diesem Zustand auch mit gültigem Öffnungs code nicht möglich.
Programmierstatus
Bei Eintritt in den Programmiermodus leuchtet das Ikon Programmiermodus. Es erlischt, wenn der Programmiermodus wieder verlassen wird.
F Eingabeabweisung
Bei Eingabe eines ungültigen Öffnungsgeheimnisses leuchtet das rote Eingabeabweisungsikon
G Batteriewechselsymbol
Leuchtet das Batterewechselsymbolikon sind die Batterien in der Tastatur und im Zylinder zu wechseln.
H Serviceruf
Bei Aufleuchten des Servicerufes wird ein Kommunikationsfehler zwischen Eingabe- und Auswerteeinheit angezeigt. Dies ist meist ein Zeichen von leeren Batterien in der Eingabe bzw. der Auswerteeinheit. Bitte umgehend Battenen wechseln.
Tastenbestätigung
Jede erfolgreiche Tastenbetätigung wird mit einem kurzen Aufblinkon des Ikons Tastenbestätigung quittiert.
Schr geehrter Kunde,
vielen Dank, dass Sie sich für das elektronische BURG-WÄCHTER Schiellsystem TSE 4001 entschieden haben. Dieses System wurde nach den neuesten technischen Möglichkeiten entwickelt bzw. produziert und entspricht hohen Sicherheitsanforderungen. Der elektronische Zylinder lässt sich problemlos ohne jegliches Borden und Vorliegen von Kabeln in jede Tür mit PZ-gelochtem Schloss bis zu einer Türstärke von 120 mm (607,60 mm, gemessen Mitte Stulpschraubei) einsetzen und ist hervorragond für die Neuinstallation wie auch die Nachrüstung geeignet. Die Übertragung der Dagen von der Eingabe einheit zum Zylinder erfolgt wireless ohne Kabel. Die Tastatur kann in einem Radius von ca. 10 m um den Zylinder herum angebracht werden.
Das BURG-WÄCHTER TSE 4001 lässt sich sowohl mit einem Pincode als auch mit einem BURG-WÄCHTER TSE E-KEY bedienen – Informationen hierzu finden Sie in der Bedienungsanleitung.
Wichtig: Bitte lesen Sie die gesamte Bedienungsanleitung, bevor Sie mit der Programmierung beginnen.
Wir wünschen Ihnen viele Freude mit Ihrem neuen Schließsystem.
TSE 4001 PINCODE
Die Bedienung des elektronischen Zylinders erfolgt über einen 6-stelligen Zahlencode. Optional kann zusätzlich der Funkschlüssel TSE 5103 E-KEY eingesetzt werden.
Elektronischer Zylinder TSE 4001
Der elektronische Zylinder TSE 4001 verfügt
serienmäßig über folgende Funktionen
Anzahl Pincodes:
- Anzahl E-KEYs: 5
Optionale Schließmedien
Funkschlüssel TSE 5103 E-KEY
Administratorcode
- Werksseitig 123456 (bitte unbedingt ändern)
Der Administrator- bzw. Nutzercode wird im Folgenden als Öffnungscode bezeichnet.
Technische Daten
| Sperrzeiten Nach 3 x falscher Codeeingabe 1 Minute, danach jeweils 3 Minuten | |
| Stromversorgung Tastatur | 2 x MIGNON LR6 AA ALKALINE |
| Stromversorgung Zylinder | 2 x MICRO LR03 AAA ALKALINE |
| Zulässige Umgebungs-bedingungen* | -15°C/+50°C/bs zu 95% rel. Luftfuchtigkeit (nicht kondensierend) |
1. Inbetriebnahme
Bei der 1. Inbetriebnahme des TSE 4001 PINCODE ist es notwendig eine bestimmte Prozedur auszuführen, da sich das System vom Werk aus in einem speziellen Stromsparmodus befindet.
Taste „On“ drücken, das grüne Öffnungsbereitschaftsikon leuchtet kurz auf
Taste „Enter“ für ca. 5 sec drücken, bis das Sperrzeitikon anfangt zu blinken, das grüne Öffnungsbereitschaftsikon leuchtet in dieser Zeit permanent.
Nach ca. 20 sec. erlischt das Sperzeitikon. Geben Sie nun den werksseitigen Administratorcode (1-2-3-4-5-6) ein.
Wenn die Prozedur erfolgreich gewesen ist, leuchtet das Öffnungs bereitschaftsikon auf, bei fehlerhafter Prozedur das Eingabeverweigerungsikon. In diesem Fall wiederholen Sie die Prozedur.
Menüfunktionen
Die Tastaur hat neben den Zahlen auch Buchstaben aufgedruckt. Zur Programmierung einzelner Funktionen werden Zahlen- bzw. Buchstabenkombinationen eingetippt. Die Anfangsbuchstaben eines Programmiervorgangs bilden die Zahlenkombination zur einfachen Erinnerung ab. In den einzelnen Untermenus wird darauf jeweils explizit eingegangen.
1 Eintritt in den Programmiermodus zur Änderung der Schlosseinstellungen
- Taste „On“ drücken, 76 eintippen, danach „Enter“ drücken
6-stelligen Öffnungscode eintippen
Die grüne Tastenbestätigung leuchtet kurz und
das Ikon Programmiermodus leuchtet.
Die Zahlenkombination „76“ steht für „PM“ Programm Mode.
2 Änderung des Öffnungscodes (Werkseinstellung 123456)
- Taste „On“ drücken, 76 eintippen, danach „Enter“ drücken
- 6-stelligen Öffnungskode einüppen
- Die grüne Tastenbestätigung leuchtet kurz und das Ikon Programmiermodus leuchtet
- Neuen 6-stelligen Öffnungscode eintasten und die „Enter“ Taste drücken
- Erneutes Einlasten des neuen 6-stelligen Öffnungscodes, danach kurz die „Erter“ Taste drücken. Sollte das grüne ikon Öffnungsbereinschaft aufleuchten, so war die Codeänderung erfolgreich. Sollte das role ikon Eingabeabweisung aufleuchten, war die Codeeingabe fehlerheft und die alte Einstellung besteht weiter.
3 Entsperren des Schlosses
- Taste „On“ drücken
- 6-stelligen Benutzercode eintippen, darach die „Enter“ Taste drücken
- Das grüne ikon Öffnungsbereitschaft leuchtet auf
- Das Öffnen des Schlosses erfolgt durch das Drehen des Türknaufes
4 Einrichten oder Überschreiben eines
E-KEYs auf einem der Speicherplätze1 bis 5
- Taste „On“ drücken, 76 eintippen, danach „Enter“ drücken
- 6-stelligen Öffnungcode entippen
- Die grüne Tastenbestätigung leuchtet kurz und das kon Programmiermodus leuchtet
E-KLY in den Programmiermodus bringen (Taste auf dem E-KEY solange gedrückt halten, bis die grüne LED am E-KEY dreimal kurz hintereinander blinkt) - 32X eintippen (X beschreibt den Speicherplatz des E-KEYS, dabei sind
die Ziffern 1 bis 5 möglich), danach die Taste „Enter“ drücken. - Zum Aktivieren der Berechtigung muss der Programmiermodus verlassen werden. Dazu zweimal die Taste „On“ drücken und einmal den Öffnungscode über die Tastatur eingeben.
Solange der Programmiermodus aktiv ist, das ikon „Prog“ leuchtet, können weitere E-KEYs ohne die erneute Eingabe des aktuellen Öffnungscodes angelernt werden.
Die Zahlenkombination „32“ steht für „EA“ E-KEY anlernen. Bei erfolgreicher Durchführung der Aktion leuchtet die grüne Öffnungsbereitschafts-LED, bei fehlerhafter die rote Lingabeabweisung.
Auf der Seite 16 dieser Bedienungs- und Montageanleitung haben Sie die Möglichkeit die Namen der E-KEY Benutzer und der dazugehörigen Platznummer zu notieren.
5 Löschen eines E-KEYs auf einer der Nutzerstellen 1 bis 5
- Taste „On“ drücken, 76 eintippen, danach „Enter“ drücken
- 6-stelligen Öffnungscode eintippen
Die grüne Tastenbestätigung leuchtet kurz und das Ikon Programmiermodus leuchtet - 35X entippen (X beschreibt die Position des E-KEYs, dabei sind die Ziffern 1 bis 5 möglich), danach die Taste „Enter“ drücken.
Die Zahlenkombination „35“ steht für „EL“ E-KEY löschen.
Bei erfolgreicher Durchführung der Aktion leuchtet die grüne Öffnungsbereitschafts-LED, bei fehlerhafter die rote Eingabeabweisung.
6 E-KEY synchronisieren
- In diesem Menüpunkt kann der Funkkanal des E-KEYs dem der Eingabeeinheit angepasst werden. Diese Funktion wird notwendig, sobald der Funkkanal des Zylinders verändert wird, obwohl noch E-KEYs mit alter Funkkanaleinstellung vorhanden sind.
- E-KEY in den Programmiermodus bringen (Taste auf dem E-KEY solange gedrückt halten, bis die grüne LED am E-KEY dreimal kurz hintereinander blink!)
- 37 eintippen, danach die Taste „Enter“ drücken
Die Zahlenkombination „37“ steht für „ES“ E-KEY sync.. Bei erfolgreicher Durchführung der Aktion leuchtet die grüne Öffnungsbereitschafts-LED, bei fehlerhafter die rote Eingabeabweisung.
7 Umstellen des Funkkanals
- Hier kann der Funkkanal umgestellt werden (12 Kanäle stehen zur Auswahl; werkseitige Einstellung: Kanal 1). Dies kann erforderlich sein, wenn der Funkkanal bereits durch eine andere Anwendung,
- B. W-LAN, belegt ist und es hierdurch eventuell zu Störungen kommt. In diesem Fall wählen Sie bitte einen anderen Kanal im Abstand von mindestens 3 Funkkanälen.
- Taste „On“ drücken, 76 eintippen, danach „Enter“ drucken
- 6-stelligen Öffnungscode eintippen
Die grune Tastenbestätigung leuchtet kurz und das Ikon Programmiermodus leuchtet - 38X entippen. (X beschreibt den Funkkanal, dabei sind die Ziffern 1 bis 12 auch 01 etc. möglich), danach die Taste „Enter“ drücken.
Die Zahlenkombination „38“ steht für „FU“ Funkkanal umstellen. Bei erfolgreicher Durchführung der Aktion leuchtet die grüne Öffnungsbereitschafts-LED, bei fehlerhafter die rote Eingabeabweisung
8 Anmelden der Tastatur
- Taste „On“ drücken, 82 einippen, dann „Enter“ drücken.
- Eintippen des gültigen Öffnungscodes
Achtung: Beim Anmelden eines neuen Zylinders ist hier
der Werkscode einzutippen.
Die Zahlenkombination „82“ steht für „TA“ Tastatur anmelden. Bei erfolgreicher Durchführung der Aktion leuchtet die grüne Öffnungsbereitschafts-LED, bei fehlerhafter die rote Eingabeabweisung.
Sollte bei der Bedienung versehentlich eine falsche Codexiffer eingegeben worden, gelangt man durch Betätigen der Taste „On“ generell zur Grundeinstellung des Schlosses und kann die Schlossbedienung erneut beginnen.
Montage des Keypads
1 Befestigungsposition der Tastatur ermitteln. Dabei die Tastatur in einem maximalen Umixres von ca. 10 m vom Schloss entfernt anbringen und einen Öffnungstest durch die Lingabe des Öffnungscodes durchführen. Nach erfolgreichem Test kann die Tastatur entweder mit den Schrauben (3,9 x 22 und /oder 3,9 x 12) oder den begefügten Klebepads befestigt werden. Bei Befestigung mit den Schrauben bitte vorher die Batterien entfernen. Es ist darauf zu achten, dass die Tastatur nur im witterungsgeschützen Bereich montiert werden darf!


2 Legen Sie ggf. die Batterien wieder ein und rasten Sie den Gehäusedeckel in die Unterschale


3 Funktionstest der Einheit bei geöffneter Tür durchführen. Geben sie hierfür mehrmals ein gültiges Öffnungsgeheimnis ein.
Batteriewechsel der Tastatur
1 Entferen sie den Gehäusedeckel indem Sie seine Rasten auf beiden Seiten mit einem spitzen Gegenstand nach innen drücken und nach oben abziehen.


- Einlegen der Batterien in die Eingabeinheit. Achten Sie dabei auf die richtige Polung.

3 Setzen sie den Gehäusedeckel wieder auf die Unterschale.

Beim Einsetzen der neuen Batterien achten Sie auf die richtige Polung, die im Batteriefach der Tastatur abgebildet ist.
Montageanleitung Zylinder TSE
Im Folgenden wird Ihnen der Einbau des TSE Zylinders erklärt. Birte lesen Sie vor der Montage diese Montageanleitung sorgfältig durch und bewahren diese gut auf. Der Zylinder verfügt über ein spezielles Rassystem, welches Ihnen die Möglichkeit bietet, den zylinder für Türen bis zu einer Türstärke von 120 mm (60.750 mm, gemessen Mitte Stulpschraubei), einzusetzen. Ein vorheriges Aufmaß ist nicht erforderlich.
Achtung:
Es ist darauf zu achten, dass die Türknäufe nirgendwo anstoßen, da sie in diesem Fall brechen können.
Das Schloss darf weder gefettet noch geölt werden.
Die Fixierung der Drehknäufe erfolgt jeweils über eine integrierte Madenschraube im Drehknauf.
Achtung:
Ziehen Sie den Außenknauf niemals komplett von der Welle, da in diesem Fall die Elektronik zerstört wird! Die Madenschraube, die die Rastung auf der Welle sicherstellt, darf nur leicht gelöst werden und verbleibt immer im Kunststoffknauf und dient als Abziehsicherung!
Außenseite
Außenknauf
Innenseite
Innenknauf

Schematische Darstellung eines eingebauten Zyndkers.
Abdeckung Stulpschraube Madenschraube zur
Fixierung auf der Welle
Hinweis
Das Grundmaß des Zylinders beträgt je Seite 30 mm. Im Auslieferzustand ist der Zylinder komplett zusammengeschoben (geringste Türdicke). Bevor Sie den Zylinder in die Tür einsetzen ist eine Voradjustierung auf die vorhandene Türstärke vorzunehmen.
Gehen Sie beim Einbau wie folgt vor:
1 Grabe Feststellung der Türdicke (inkl. Beschläge)
2 Ziehen Sie den Innenknauf von der Welle, verschieben Sie den Außenknauf über das Rastsystem (Abstände 2,85 mm) auf das gewünschte Maß.

Schematische Darstellung
Außenknauf-Verstellung
3 Den TSE Zylinder von außen nach innen durch das Einsteckschloss in der Tür schieben und anschließend die Stulpschraube anziehen.


4 Verschieben Sie den Außenknauf auf der Welle bis Sie das gewünschle Maß erreicht haben. Bitte achten Sie darauf, dass der Abstand Dreh knauf / Türbeschlag mindestlens 1mm beträgt. Befestigen Sie anschließend den Drehknauf über die Inbus-Schraube.
5 Schieben Sie den Innenknauf in die gewünschte Position auf der Welle und befestigen Sie diesen im Abstand von mindestens 1 mm zum Beschlag über die Inbus-Schraube.
Achten Sie darauf, den Innerknauf so auf die Welle zu schieben, dass die Madenschraube im Knauf und die Lochreihe mit den kleinen Löchern in der Welle einander zugewandt montiert werden.



6 Der Funktionstest muss bei geöffneter Tür durchgeführt werden.
Batteriewechsel Knauf (Außenseite)
Achtung: Achten Sie beim Batteriewechsel darauf, dass kein Niederschlag bzw. keine Feuchtigkeit an die Batterien kommt, da diese im verschlossenen Zustand nicht mehr entweichen können.
1 Lösen Sie die obere Madenschraube am Deckel und entfernen Sie diesen. Die Madenschraube darf nur soweit gelöst werden, dass sich der Deckel öffnen lässt. Sie darf auf keinen Umständen aus der Abdeckung herausgeschraubt werden.


2 Ziehen Sie die Silikonabdeckung heraus und wechseln Sie die Batterien. Achten Sie dabei auf die richtige Polung.

3 Setzen Sie die Silikonabdeckung wieder über die Batterien, schließen Sie den Deckel und ziehen Sie die Madenschraube wieder fest.

Entsorgung des Gerätes
Sehr geehrter Kunde,
bitte heiten Sie Abfall zu vermeiden. Sollten Sie zu einem Zeitpunkt beabsichtigen, dieses Gerät zu entsorgen, denken Sie bitte daran, dass viele Bestandteile dieses Gerätes aus wertvollem Material bestehen, welches man recyclein kann.

Wir weisen darauf hin, dass Elektro- und Elektronikgeräte sowie batterien, nicht über den Hausmüll, sondern getrennt bzw. separat gesammelt werden müssen.
Bitte erkundigen Sie sich bei der zuständigen Stelle in ihrer Stadt / Gemeinde nach Sammelstellen für Elektromull.

Hiermit erklärt die BURG-WACHTER KG, dass das vorliegende Gerät der Richtlinie 2014/53/EU, (RED) 2014/30/EU, (EMC), 2011/65/EU (RoHS) entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse abrufbar: www.burg.biz
