Caractéristiques Techniques	Télémètre laser avec une portée maximale de 20 mètres, précision de ± 2 mm, affichage numérique.
Utilisation	Idéal pour les mesures de distance, de surface et de volume dans des environnements intérieurs.
Maintenance et Réparation	Nettoyer régulièrement l'objectif avec un chiffon doux, vérifier la batterie et remplacer si nécessaire.
Sécurité	Éviter de diriger le faisceau laser vers les yeux, respecter les consignes de sécurité fournies dans le manuel.
Informations Générales	Compact et léger, fonctionne avec des piles, idéal pour les professionnels et les bricoleurs.

FOIRE AUX QUESTIONS - ProfiScale 20 PS 7520 Burg Wächter

Comment calibrer le Burg Wächter ProfiScale 20 PS 7520 ?

Pour calibrer le télémètre, placez-le sur une surface plane et appuyez sur le bouton de calibration pendant quelques secondes jusqu'à ce que l'écran affiche 'Calibré'.

Pourquoi le télémètre ne s'allume-t-il pas ?

Vérifiez si les piles sont correctement installées et si elles sont chargées. Remplacez les piles si nécessaire.

Comment changer les unités de mesure sur le Burg Wächter ProfiScale 20 PS 7520 ?

Pour changer les unités, appuyez sur le bouton 'Mode' jusqu'à ce que l'unité souhaitée (mètres ou pieds) s'affiche à l'écran.

Que faire si les mesures semblent incorrectes ?

Assurez-vous que le télémètre est correctement aligné avec la cible et qu'il n'y a pas d'obstacles entre le télémètre et la surface mesurée.

Comment réinitialiser le télémètre aux paramètres d'usine ?

Pour réinitialiser, maintenez enfoncé le bouton 'Mode' et le bouton d'alimentation en même temps pendant 5 secondes jusqu'à ce que l'écran clignote.

Le télémètre affiche 'Erreur de mesure'. Que faire ?

Cela peut être dû à une distance de mesure trop grande ou à des conditions de lumière défavorables. Essayez de mesurer à une distance plus courte ou dans un environnement mieux éclairé.

Comment utiliser la fonction de mesure continue ?

Pour activer la mesure continue, appuyez sur le bouton 'Mesure' et maintenez-le enfoncé. Le télémètre affichera les mesures en temps réel tant que le bouton est enfoncé.

Est-ce que le Burg Wächter ProfiScale 20 PS 7520 est étanche ?

Ce modèle n'est pas entièrement étanche, mais il est résistant aux éclaboussures. Évitez de l'exposer à des conditions humides prolongées.

Où puis-je trouver le manuel d'utilisation du télémètre ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de Burg Wächter dans la section de support ou de téléchargement.

MODE D'EMPLOI ProfiScale 20 PS 7520 Burg Wächter

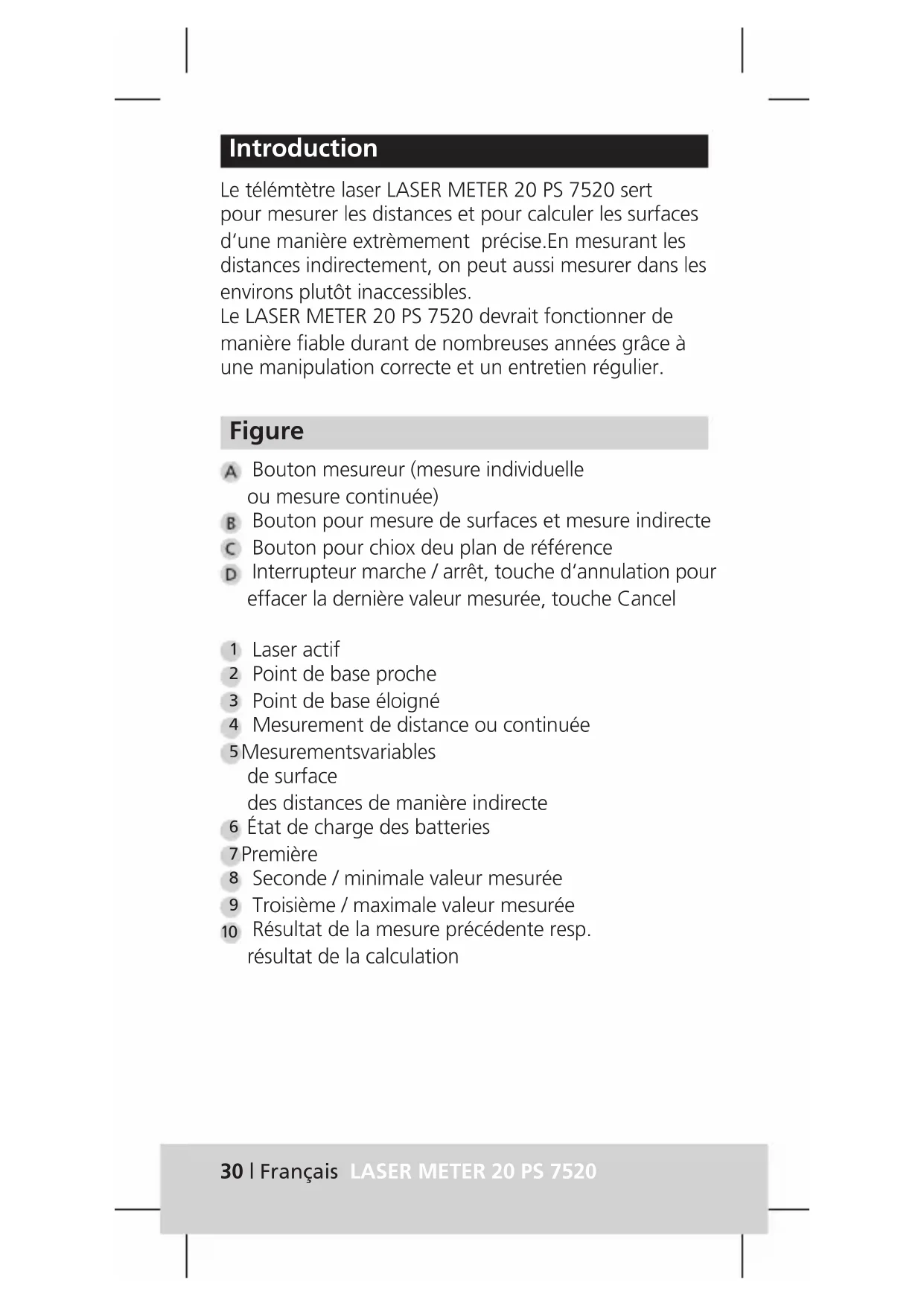

Printing and typographical errors as well as technical alterations reserved.30 | Français LASER METER 20 PS 7520 Introduction Le télémtètre laser LASER METER 20 PS 7520 sert pour mesurer les distances et pour calculer les surfaces d‘une manière extrèmement précise.En mesurant les distances indirectement, on peut aussi mesurer dans les environs plutôt inaccessibles. Le LASER METER 20 PS 7520 devrait fonctionner de manière fiable durant de nombreuses années grâce à une manipulation correcte et un entretien régulier. Figure Bouton mesureur (mesure individuelle ou mesure continuée) Bouton pour mesure de surfaces et mesure indirecte Bouton pour chiox deu plan de référence Interrupteur marche / arrêt, touche d‘annulation pour effacer la dernière valeur mesurée, touche Cancel

Point de base éloigné

Mesurement de distance ou continuée

Mesurements variables de surface des distances de manière indirecte

État de charge des batteries

Seconde / minimale valeur mesurée

Troisième / maximale valeur mesurée

Résultat de la mesure précédente resp. résultat de la calculation30 | Français LASER METER 20 PS 7520 LASER METER 20 PS 7520 Français | 31 Consignes de sécurité Des dommages corporels peuvent survenir si les instructions suivantes ne sont pas respectées:

1. Veuillez lire soigneusement le mode d’emploi

avant d’utiliser l’appareil. Gardez le mode d’emploi.

2. Il ne faut jamais flouter ou enlever les autocollants

d’avertissement de l’appareil. L’appareil est livré avec des avertissements en anglais. Recouvrez l’autocollant avec celui qui correspond à votre langue nationale avant de mettre l’appareil en service. RAYONNEMENT LASER Ne pas regardez dans le rayon Laser de la classe 2 IEC 60825-1:2014 Pmax≤1mW; λ=630-670nm

3. Ne pointez jamais le rayon laser aux yeux des

autres personnes ou des animaux. Ne regardez pas dans le rayon laser et ne focalisez pas la lumière laser à l’aide des instruments optiques. Cela peut endommager les yeux.

4. Ne laissez pas des enfants utiliser cet appareil

de mesure laser sans surveillance. Ils peuvent involontairement blesser eux-mêmes ou des autres personnes.32 | Français LASER METER 20 PS 7520

5. N’utilisez pas l’appareil à proximité des environnements

inflammables ou explosifs. L’appareil de mesure peut produire des étincelles qui enflamment l’environnement.

6. L’appareil doit seulement être réparé du personnel

qualifié et avec des pièces originales. Ainsi la sécurité de l’appareil est gardée. Attention: L’appareil de mesure peut perdre sa précision en cas des secousses ou des chutes violentes. Dans le doute faites toujours un examen d’exactitude à l’aide d’une zone de mesure déjà connue. Protégez l’appareil contre l’humidité et contre la chaleur trop haute causée par exemple par l’insolation directe. Attendez pour que l’appareil puisse se régler à la température ambiante.32 | Français LASER METER 20 PS 7520 LASER METER 20 PS 7520 Français | 33 Données techniques Zone de mesure effective

Résolution 0,001 m Unité de mesure

max <1 mW Catégorie de laser catégorie II Alimentation électrique 2x AAA micro LR03 piles Coupure automatique le laser est éteint automatiquement après 30 sec. L’appareil s’éteint après 3 minutes. Température de régime 0° C à 40° C Température de stockage -10° C à 60° C Dimensions 120 × 48 × 27 mm Poids (piles incl.) ca. 120 g

exactitude dans la zone de mesure ≤ 10 m, exactitude ± 0,0025 m dans la zone de mesure ≤ 20 m. La portée et l’exactitude dépendent des conditions de l’environnement. Si les conditions sont mauvaises, par exemple à cause d’insolation forte et / ou à cause des surfaces de mesures mal-réfléchissantes, les résultats peuvent différer des valeurs dans le tableau .34 | Français LASER METER 20 PS 7520 Utilisation Fixer et virer l’agrafe de fixation L’agrafe de fixation peut être fixée simplement en l’enclenchant au derrière de l’appareil. Pour la virer vous devez appuyer la touche « Push » au dessous de l’appareil et retirer simultanément l’agrafe.

Image 1 : Virer l’agrafe de fixation Poser et changer les piles Si l’agrafe de fixation est montée vous devez premièrement le virer. Maintenant vous pouvez enlever le couvercle du compartiment à piles au derrière de l’appareil en poussant le crochet de verrouillage vers le haut et en tirant simultanément le couvercle vers le haut. Posez maintenant les piles selon les marques dans le compartiment à piles. Faites attention à la polarité correcte.

Image 2 : Poser les piles Refermez le couvercle du compartiment à piles. Attention: Retirez les piles, si l’appareil n’est pas utilisé pour beaucoup de temps.34 | Français LASER METER 20 PS 7520 LASER METER 20 PS 7520 Français | 35 Allumer / Éteindre Allumez ou éteignez l’appareil en appuyant longtemps sur la touche « On / Off » CLEAR , jusqu’à vous entendez un signal court. Le télémètre laser est directement prêt à mesurer après être allumé. Après 30 secondes de non-usage le laser s’éteint automatiquement et après 3 minutes sans activité l’appareil entier s’éteint automatiquement. Réglage du plan de référence n peut choisir entre deux plans de référence différents à l’appareil:

• le bord avant de l’appareil pour mesurer par exemple d’un bord

• le bord de fuite de l’appareil pour le mettre par exemple à un mur Pour changer entre les plans de référence appuyez la touche . Le plan actif est montré à l’affichage. Image 3 : Plans de référence possibles À chaque allumage le plan de référence est réglé au bord de fuite de l’appareil.36 | Français LASER METER 20 PS 7520 Fonctions de mesure Remarque : À chaque mesure réussie, lors de la sélection / du arrêt d’une fonction et lors de l’allumage ou de la coupure de l’appareil un signal court se fait entendre. S’il y a une erreur pendant la mesure vous entendez un signal plus long. Mesure de distance Appuyez la touche CLEAR pour allumer l’appareil. La mesure de distance est préréglée à chaque allumage et l’affichage montre le symbole pour la mesure de distance . Visez le bout de la distance à mesurer et appuyez la touche de mesure MEAS . La valeur mesurée apparait à l’affichage à la ligne la plus basse et un signal court se fait entendre. Appuyez la touche de mesure encore une fois pour allumer le laser pour une autre mesure. Visez le bout de la distance à mesurer et activez la mesure en appuyant la touche encore une fois. À chaque nouvelle mesure, le dernier résultat est affiché une ligne plus haute et après trois autres mesures il est effacé. Ainsi on peut facilement comparer les trois dernières mesures et la mesure actuelle. En appuyant court sur la touche CLEAR on peut efface la dernière valeur mesurée.36 | Français LASER METER 20 PS 7520 LASER METER 20 PS 7520 Français | 37 Mesure de superficies Quand l’appareil est allumé appuyez la touche pour choisir la mesure de superficies. À l’affichage apparait le symbole pour la mesure de superficies

, la première ligne de la superficie clignote. Viser le bout et appuyez la touche de mesure MEAS une fois pour faire la mesure. La valeur mesurée apparait à la ligne supérieure de l’affichage pendant que la deuxième ligne de la superficie clignote à l’affichage. Visez, à l’aide de laser, le prochain bout et appuyez la touche de mesure pour faire la deuxième mesure. La deuxième valeur mesurée est montrée à la deuxième ligne de l’affichage, simultanément l’appareil calcule la superficie résultant ce qui est affiché à la ligne la plus basse. De plus on peut voir la circonférence de la superficie mesurée à la troisième ligne. Si vous voulez effacer une distance mesurée pendant la mesure de la superficie, appuyez une foi la touche CLEAR

Puis vous pouvez continuer la mesure à l’aide de la touche de mesure MEAS

première distance deuxième distance circonférence superficie 38 | Français LASER METER 20 PS 7520 Mesure de distance indirecte (Mesure sur trois distances) À l’aide de cette fonction vous pouvez mesurer une distance qui n’est pas directement accessible (par exemple l’hauteur d’un mur extérieur). À cette fin l’appareil attache trois distances mesurables par des fonctions trigonométriques. Quand l’appareil est allumé appuyez deux fois la touche pour choisir la mesure de distance indirecte sur trois distances. À l’affichage apparait le symbole pour la mesure de distance indirecte , la première distance clignote. Visez le bout et appuyez la touche de mesure une fois pour faire la première mesure. La valeur mesurée apparait à la ligne supérieure de l’affichage pendant que la deuxième distance clignote. Visez, à l’aide de laser, le prochain bout et appuyez la touche de mesure pour faire la deuxième mesure. La valeur mesurée est montrée à l’affichage. Continuez d’une manière analogue avec la troisième distance. La valeur mesurée est montrée à l’affichage, simultanément l’appareil calcule la distance résultant ce qui est affiché à la ligne la plus basse. Les trois points mesurés doivent être sur une ligne et il faut qu’une des mesures soit faite à 90° de l’objet mesuré. Si le premier ou le dernier point de mesure est saisi en angle de 90° (image 5 a et b), la distance entre les deux autres points est donnée comme résultat à la ligne la plus basse de l’affichage. Si vous voulez calculer la distance entière entre le premier et le troisième point de mesure, vous devez mesurer le deuxième point en 90° (image 5 c).38 | Français LASER METER 20 PS 7520 LASER METER 20 PS 7520 Français | 39

Image 5 : Mesure de distance indirecte première mesure deuxième mesure troisième mesure résultat de mesure Mesure continue La mesure continue vous permet de saisir facilement des valeurs minimales et maximales. L’appareil est bougé relativement au bout et la valeur mesurée se met à jour tous les 0,5 secondes. L’écart minimal est ainsi affiché à la deuxième ligne de l’affichage et l’écart maximal est affiché à la troisième ligne. La ligne la plus basse montre toujours la valeur actuelle.40 | Français LASER METER 20 PS 7520 Appuyez la touche de mesure MEAS jusqu’à vous entendez un signal long et vous obtenez une indication. Bougez l’appareil de mesure, les distances mesurées sont affichées à l’affichage. Des signaux courts vous montrent que le laser est activé. Pour terminer cette fonction appuyez encore une fois la touche de mesure ou la touche CLEAR

Image 6 : Exemples de saisir des valeurs minimales et maximales pendant la mesure continue. Origines d’erreurs et remède L’appareil vous aide lors de problème de mesure en affichant des codes différents à l’affichage. Code Origine de l’erreur Remède

Erreur de calcul répéter le processus

Surintensité veuillez contacter le fournisseur

piles faibles échangez les piles

la température est trop haute refroidir l’appareil à température de régime

la température est trop basse réchauffer l’appareil à température de régime40 | Français LASER METER 20 PS 7520 LASER METER 20 PS 7520 Français | 41 Code Origine de l’erreur Remède

le signal reçu est trop faible ou le temps de mesure est trop long mesure avec un plaque de mire

le signal reçu est trop fort mesure avec un plaque de mire, ne pas pointer directement à une source lumineuse

mesure hors de la zone de mesure faire la mesure dans la zone ≤ 20 m

erreur de l’appareil fois Si le message d’erreur apparait toujours, veuillez contacter le commerçant. Garantie Pour vous offrir un produit impeccable et de grande qualité, et pour vous aider d’une manière optimale au cas de service ou réparation, il est nécessaire que vous présentiez l’appareil défectueux ensemble avec le bordereau d’achat chez votre commerçant. Lors d’un retour à cause de votre droit de révocation, toutes les pièces de l’appareil doivent être sans dommage. En cas de non-respect, la garantie expire.42 | Nederlands LASER METER 20 PS 752042 | Français LASER METER 20 PS 7520 Élimination de l’appareil Chère cliente, SVP, aidez à réduire le volume de déchets. Si vous voulez éliminer l’appareil, souvenez-vous que beaucoup de composants de l’appareil sont fait des matériaux de grande valeur qu’on peut recycler. Nous vous rappelons que des appareils électriques, ainsi que des piles, doivent être rassemblés séparément. Veuillez vous renseigner aux autorités compétentes de votre municipalité où se trouvent les points de rassemblement pour des déchets électriques. En cas de questions sur la déclaration de conformité EG, veuillez vous adresser à [e-mail]
