Caractéristiques techniques	Visseuse sans fil Porter-Cable PCCK640, 20V, moteur sans balais, couple maximal de 180 Nm, vitesse variable de 0 à 2000 tr/min.
Utilisation	Idéale pour le vissage et le dévissage dans le bois, le métal et les plastiques. Convient pour les travaux de bricolage et de construction.
Maintenance et réparation	Vérifier régulièrement l'état de la batterie, nettoyer le mandrin et lubrifier les pièces mobiles si nécessaire. Remplacer les pièces usées par des pièces d'origine.
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation. Ne pas utiliser dans des environnements humides. Respecter les instructions du manuel d'utilisation.
Informations générales	Poids léger pour une utilisation prolongée, design ergonomique, garantie limitée de 3 ans. Compatible avec d'autres outils de la gamme Porter-Cable 20V.

FOIRE AUX QUESTIONS - PCCK640 Porter-Cable

Comment charger la batterie de la visseuse Porter-Cable PCCK640 ?

Pour charger la batterie, insérez-la dans le chargeur fourni et branchez le chargeur sur une prise électrique. Un voyant lumineux indiquera que la batterie est en cours de chargement.

Pourquoi ma visseuse ne fonctionne-t-elle pas ?

Assurez-vous que la batterie est complètement chargée. Vérifiez également que le sélecteur de mode est en position correcte et que le mandrin est bien serré.

Comment régler le couple de ma visseuse Porter-Cable PCCK640 ?

Utilisez le réglage de couple situé sur le corps de la visseuse. Tournez le cadran pour sélectionner le niveau de couple souhaité en fonction du matériau que vous vissez.

Puis-je utiliser la visseuse avec des mèches de différents diamètres ?

Oui, la visseuse PCCK640 est compatible avec des mèches de différents diamètres. Assurez-vous simplement d'utiliser un mandrin approprié pour le diamètre de la mèche.

Comment entretenir ma visseuse Porter-Cable PCCK640 ?

Pour entretenir votre visseuse, nettoyez régulièrement le mandrin et le boîtier avec un chiffon doux. Évitez l'utilisation de produits chimiques agressifs.

Quelle est la garantie de la visseuse Porter-Cable PCCK640 ?

La visseuse PCCK640 est généralement fournie avec une garantie de 3 ans. Veuillez consulter le manuel d'utilisation pour des détails spécifiques sur la garantie.

Comment changer la direction de rotation de la visseuse ?

Pour changer la direction de rotation, utilisez le bouton de réversibilité situé près de la gâchette. Poussez-le vers l'avant pour visser et vers l'arrière pour dévisser.

La visseuse émet des bruits étranges, que faire ?

Des bruits étranges peuvent indiquer un problème mécanique. Éteignez la visseuse, retirez la batterie et inspectez le mandrin. Si le problème persiste, contactez le service client.

MODE D'EMPLOI PCCK640 Porter-Cable

PCC640 Manuel d’instructions Blocs-piles et chargeurs vendus séparément 6.35mm visseuse à percussion sans l á block-piles au lithium-ion de 20v Max*15 Avertissements de sécurité généraux pour les outils électriques

AVERTISSEMENT : Lire tous les avertissements de sécurité et toutes

les directives. Le non-respect des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessure grave. Conserver tous les avertissements et toutes les directives pour un usage ultérieur. Le terme «outil électrique» cité dans les avertissements se rapporte à votre outil électrique à alimentation sur secteur (avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a) Tenir la zone de travail propre et bien éclairée. Les endroits sombres sont souvent des causes d’accidents. b) Ne pas faire fonctionner d’outils électriques dans un milieu déagrant, soit en présence de liquides inammables, de gaz ou de poussière. Les outils électriques produisent des étincelles qui peuvent enammer la poussière ou les vapeurs. c) Éloigner les enfants et les curieux au moment d’utiliser un outil électrique. Une distraction pourrait vous en faire perdre la maîtrise.

2) Sécurité en matière d’électricité

a) Les ches des outils électriques doivent correspondre à la prise. Ne jamais modier la che en aucune façon. Ne jamais utiliser de che d’adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera réduit par l’utilisation de ches non modiées correspondant à la prise. b) Éviter tout contact physique avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est plus élevé si votre corps est mis à la terre. c) Ne pas exposer les outils électriques à la pluie ou à d’autres conditions où il pourrait être mouillé. La pénétration de l’eau dans un outil électrique augmente le risque de choc électrique. d) Ne pas utiliser abusivement le cordon d’alimentation. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l’huile, des bords tranchants ou des pièces mobiles. Les cordons endommagés ou emmêlés augmentent les risques de choc électrique. e) Pour l’utilisation d’un outil électrique à l’extérieur, se servir d’une rallonge convenant à une telle utilisation. L’utilisation d’une rallonge conçue pour l’extérieur réduit les risques de choc électrique. f) S’il est impossible d’éviter l’utilisation d’un outil électrique dans un endroit humide, brancher l’outil dans une prise ou sur un circuit d’alimentation dotés d’un disjoncteur de fuite à la terre (GFCI). L’utilisation de ce type de disjoncteur réduit les risques de choc électrique. LIGNES DIRECTRICES EN MATIÈRE DE SÉCURITÉ - DÉFINITIONS Il est important que vous lisiez et compreniez ce mode d’emploi. Les informations qu’il contient concernent VOTRE SÉCURITÉ et visent à ÉVITER TOUT PROBLÈME. Les symboles ci-dessous servent à vous aider à reconnaître cette information.

DANGER : Indique une situation dangereuse imminente qui, si elle n’est pas évitée,

causera la mort ou des graves blessures.

AVERTISSEMENT : Indique une situation potentiellement dangereuse qui, si elle

n’est pas évitée, pourrait causer la mort ou de graves blessures. MISE EN GARDE: Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait causer des blessures mineures ou modérées. AVIS: Utilisé sans le symbole d’alerte à la sécurité, indique une situationvpotentiellement dangereuse qui, si elle n’est pas évitée, peut résulter en des dommages à la propriété.16

3) Sécurité personnelle

a) Être vigilant, surveiller le travail effectué et faire preuve de jugement lorsqu’un outil électrique est utilisé. Ne pas utiliser d’outil électrique en cas de fatigue ou sous l’inuence de drogues, d’alcool ou de médicaments. Un simple moment d’inattention en utilisant un outil électrique peut entraîner des blessures corporelles graves. b) Utiliser des équipements de protection individuelle. Toujours porter une protection oculaire. L’utilisation d’équipements de protection comme un masque antipoussière, des chaussures antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situation le requiert réduira les risques de blessures corporelles. c) Empêcher les démarrages intempestifs. S’assurer que l’interrupteur se trouve à la position d’arrêt avant de relier l’outil à une source d’alimentation et/ou d’insérer un bloc-piles, de ramasser ou de transporter l’outil. Transporter un outil électrique alors que le doigt repose sur l’interrupteur ou brancher un outil électrique dont l’interrupteur est à la position de marche risque de provoquer un accident. d) Retirer toute clé de réglage ou clé standard avant de démarrer l’outil. Une clé standard ou une clé de réglage attachée à une partie pivotante peut causer des blessures. e) Ne pas trop tendre les bras. Conserver son équilibre en tout temps. Cela permet de mieux maîtriser l’outil électrique dans les situations imprévues. f) S’habiller de manière appropriée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à l’écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs risquent de rester coincés dans les pièces mobiles. g) Si des composants sont fournis pour le raccordement de dispositifs de dépoussiérage et de ramassage, s’assurer que ceux-ci sont bien raccordés et utilisés. L’utilisation d’un dispositif de dépoussiérage peut réduire les dangers engendrés par les poussières.

4) Utilisation et entretien d’un outil électrique

a) Ne pas forcer un outil électrique. Utiliser l’outil électrique approprié à l’application. L’outil électrique approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a été conçu. b) Ne pas utiliser un outil électrique dont l’interrupteur est défectueux. Tout outil électrique dont l’interrupteur est défectueux est dangereux et doit être réparé. c) Débrancher la che du secteur ou le bloc-piles de l’outil électrique avant de faire tout réglage ou changement d’accessoire, ou avant de ranger l’outil électrique. Ces mesures préventives réduisent les risques de démarrage accidentel de l’outil électrique. d) Ranger les outils électriques hors de la portée des enfants, et ne permettre à aucune personne n’étant pas familière avec un outil électrique (ou son manuel d’instruction) d’utiliser ce dernier. Les outils électriques deviennent dangereux entre les mains d’utilisateurs inexpérimentés. e) Entretenir les outils électriques. Vérier les pièces mobiles pour s’assurer qu’elles sont bien alignées et tournent librement, qu’elles sont en bon état et ne sont affectées par aucun trouble susceptible de nuire au bon fonctionnement de l’outil électrique. En cas de dommage, faire réparer l’outil électrique avant toute nouvelle utilisation. Beaucoup d’accidents sont causés par des outils électriques mal entretenus. f) S’assurer que les outils de coupe sont aiguisés et propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à contrôler. g) Utiliser l’outil électrique, les accessoires, les forets, etc. conformément aux présentes directives en tenant compte des conditions de travail et du travail à effectuer. L’utilisation d’un outil électrique pour toute opération autre que celle pour laquelle il a été conçu est dangereuse.

5) Utilisation et entretien du bloc-piles

a) Ne recharger l’outil qu’au moyen du chargeur précisé par le fabricant. L’utilisationd’unchargeurquiconvientàuntypedebloc-pilesrisquedeprovoquer unincendies’ilestutiliséavecunautretypedebloc-piles. b) Utiliser les outils électriques uniquement avec les blocs-piles conçus à cet effet. L’utilisationdetoutautrebloc-pilesrisquedecauserdesblessuresouunincendie. c) Lorsque le bloc-piles n’est pas utilisé, le tenir éloigné des objets métalliques,17 notamment des trombones, de la monnaie, des clés, des clous, des vis, etc., qui peuvent établir une connexion entre les deux bornes. Lecourt-circuitdesbornes dubloc-pilesrisquedeprovoquerdesétincelles,desbrûluresouunincendie. d) En cas d’utilisation abusive, le liquide peut gicler hors du bloc-piles, éviter tout contact. Si un contact accidentel se produit, laver à grande eau. Si le liquide entre en contact avec les yeux, obtenir des soins médicaux. Le liquide quigiclehorsdubloc-pilespeutprovoquerdesirritationsoudesbrûlures.

a) Faire réparer l’outil électrique par un réparateur professionnel en n’utilisant que des pièces de rechange identiques. Cela permettra de maintenir une utilisation sécuritaire de l’outil électrique.

CONSIGNES DE SÉCURITÉ PARTICULIÈRES

• Tenir l’outil électrique par sa surface de prise isolée dans une situation où l’accessoire de coupe pourrait entrer en contact avec un câble électrique dissimulé ou avec son propre cordon d’alimentation. Tout contact entre un l « sous tension » et l’accessoire de coupe pourrait également mettre « sous tension » les pièces métalliques exposées de l’outil et électrocuter l’utilisateur.

• Porter des protecteurs auditifs si une perceuse à percussion est utilisée. Une exposition au bruit peut entraîner une perte auditive.

• Utiliser des brides de xation ou un autre dispositif de xation permettant de xer solidement et de soutenir la pièce sur une plateforme stable. Tenir la pièce avec la main ou contre son corps la rend instable et risque de provoquer une perte de maîtrise de l’outil.

• Tenir les cheveux, les vêtements et les gants loin des évents. En effet, les évents cachent souvent des pièces mobiles qui risquent de happer ces articles.

• Toujours porter des lunettes de protection ou toute autre protection oculaire. Lors du martelage ou du perçage, des débris sont rejetés dans l’air. Ces derniers peuvent causer des dommages oculaires permanent.

• Mèches, douilles ou outils peuvent chauffer pendant leur utilisation. Toujours porter des gants avant de les manipuler.

• Ne pas utiliser cet outil pendant des périodes prolongées. Les vibrations causées par l’action de fonctionnement de l’outil peuvent blesser en permanence les doigts, les mains et les bras. Porter des gants pour amortir les vibrations, faire des pauses fréquentes et limiter le temps d’utilisation quotidien de l’outil.

• Porter des protecteurs d’oreilles appropriés durant l’utilisation. Selon les conditions et la durée d’utilisation, le bruit émis par cet outil peut causer une perte auditive.

AVERTISSEMENT : Les clés à chocs ne sont pas des clés dynamométriques.

Ne pas utiliser cet outil pour resserrer des attaches à des couples spéciques. Un instrument spécique de mesure de couple calibré, telle une clé dynamométrique, doit être utilisé lorsque le serrage excessif ou insuffisant d’une attache peut entraîner la défaillance du joint.

AVERTISSEMENT : TOUJOURS porter des lunettes de sécurité. Les lunettes

de vue ne constituent PAS des lunettes de sécurité. Utiliser également un masque facialouanti-poussièresil’opérationdedécoupegénèredela poussière. TOUJOURS PORTER UN ÉQUIPEMENT DE PROTECTION HOMOLOGUÉ :

AVERTISSEMENT : certains outils électriques, tels que les sableuses, les

scies, les meules, les perceuses ou certains autres outils de construction, peuvent produire de la poussière contenant des produits chimiques reconnus par l’État de la Californie comme étant susceptibles d’entraîner le cancer, des malformations congénitales ou pouvant être nocifs pour le système reproductif. Parmi ces produits chimiques, on retrouve :

• le plomb dans les peintures à base de plomb,18

• la silice cristalline dans les briques et le ciment et autres produits de maçonnerie,

• l’arsenic et le chrome dans le bois de sciage ayant subi un traitement chimique. Le risque associé à de telles expositions varie selon la fréquence avec laquelle on effectue ces travaux. Pour réduire l’exposition à de tels produits, il faut travailler dans un endroit bien aéré et utiliser le matériel de sécurité approprié, tel un masque anti-poussièresspécialementconçupourltrerlesparticulesmicroscopiques.

• Éviter tout contact prolongé avec la poussière soulevée par cet outil ou autres outils électriques. Porter des vêtements de protection et nettoyer les parties exposées du corps à l’eau savonneuse. S’assurer de bien se protéger an d’éviter d’absorber par la bouche, les yeux ou la peau des produits chimiques nocifs.

AVERTISSEMENT : Cet outil peut produire et répandre de la poussière

susceptible de causer des dommages sérieux et permanents au système respiratoire. Toujoursutiliserunappareilrespiratoireanti-poussièresappropriéapprouvépar le NIOSH ou l’OSHA. Diriger les particules dans le sens opposé du visage et du corps.

• L’étiquette apposée sur votre outil pourrait comprendre les symboles suivants. Les symbolesetleursdénitionssontindiquésci-après: V ................. volts A ............... ampères Hz ............... hertz W .............. watts min ..............minutes ou AC .. courant alternatif ou DC ..courant continu

o ............. sous vide ................Construction de classe I .............. borne de mise à la minute (mis à la terre)

Construction de classe II ............ symbole d´avertissement .../min ..........tours à la minute IPM..........Impacts par minute BPM ............Coups par minute .............. Lire le mode d’emploi avant l’utilisation ............Utiliser une protection respiratoire adéquate. ...........Utiliser une protection oculaire adéquate. ............Utiliser une protection auditive adéquate.

• Encasd’utilisationd’unerallonge,s’assurerquelesvaleursnominalesdelarallonge utilisée correspondent bien à celles de l’outil alimenté. L’usage d’une rallonge de calibre insuffisant causera une chute de tension entraînant perte de puissance et surchauffe. Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge et l’intensité nominale indiquée sur la plaque signalétique. En cas de doutes, utiliser le calibre suivant. Plus le calibre est petit, plus la rallonge peut supporter de courant. Calibre de l minimum recommandé pour les rallonges Longueur totale de la rallonge 25 pi 50 pi 75 pi 100 pi 125 pi 150 pi 175 pi 7,6 m 15,2 m 22,9 m 30,5 m 38,1 m 45,7 m 53,3 m Calibre AWG

CONSERVER CES DIRECTIVES : ce mode d’emploi comprend d’importantes directives de sécurité pour les chargeurs de piles.

Avant d’utiliser le chargeur, lire toutes les directives et tous les avertissements figurant sur le chargeur, le bloc-piles et le produit utilisé avec le bloc-piles.

• Risque de choc électrique. Éviter la pénétration de tout liquide dans le chargeur.

• Risque de brûlure. Pour réduire le risque de blessures, charger uniquement des piles PORTER-CABLE conseillées. D’autres types de piles peuvent exploser et provoquer des blessures corporelles et des dommages.

• Dans certaines circonstances, lorsque le chargeur est branché au bloc d’alimentation, le chargeur peut être court-circuité par des corps étrangers conducteurs tels que, mais sans s’y limiter, la laine d’acier, le papier d’aluminium ou toute accumulation de particules métalliques. Ils doivent être maintenus à distance des ouvertures du chargeur. Débrancher systématiquement celui-ci si aucun bloc-piles n’y est inséré. Débrancher le chargeur avant tout nettoyage.

• NE PAS tenter de charger le bloc-piles avec autre chose qu’un chargeur de marque. Leschargeursetblocs-piles sont conçus spécialement pour fonctionner ensemble.

• Ces chargeurs ne sont pas destinés à être utilisés à d’autres ns que celles de charger les piles rechargeables conseillées PORTER-CABLE. Toute autre utilisation risque de provoquer un incendie, un choc électrique ou une électrocution.

• Protéger le chargeur de la pluie et de la neige.

• Tirer la che plutôt que le cordon pour débrancher le chargeur ou pour débrancher les cordons à l’aide de la fonction de guirlande. Cela permet de réduire le risque d’endommager la che ou le cordon d’alimentation.

• S’assurer que le cordon est situé en lieu sûr de manière à ce que personne ne marche ni ne trébuche dessus ou à ce qu’il ne soit pas endommagé ni soumis à une tension.

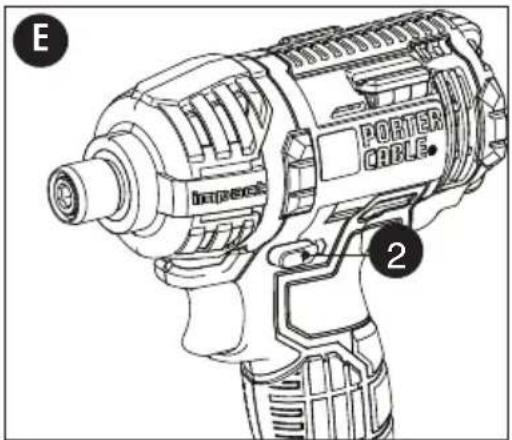

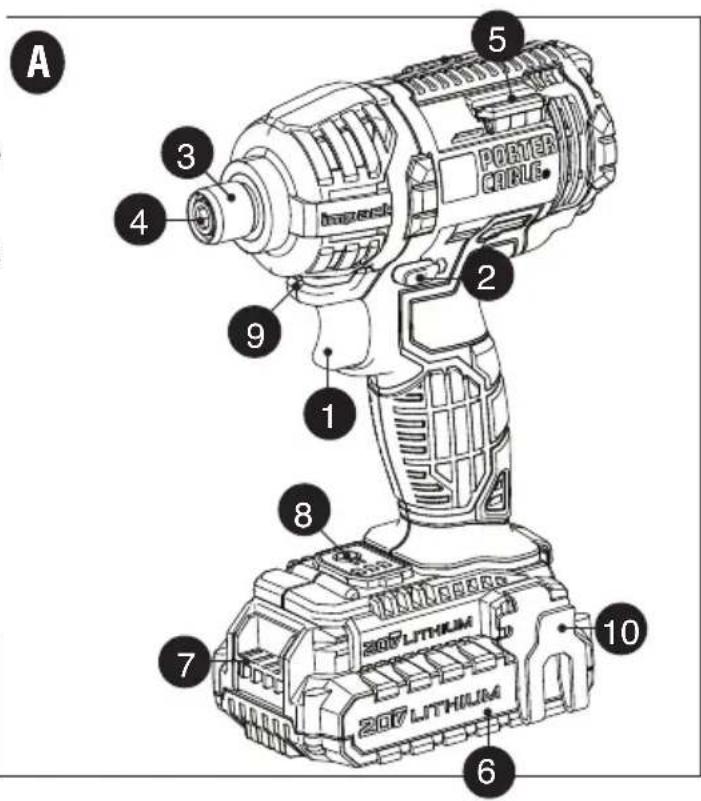

2. Bouton de marche avant/marche arrière

3. Collet du mandrin

4. Mandrin hexagonal à ouverture rapide

5. Porte-embouts magnétiques (2)

7. Bouton de dégagement du bloc-piles

8. Indicateur de niveau de charge

9. Lampe de travail à DEL

10. Clip de ceinture

Ce produit est compatible avec tous les modèles de piles et de chargeurs énumérés dans le tableau ci-dessous. Bloc-piles : Li-Ion 20V Max*: PCC680L, PCC681L, PCC685L, PCC682L Chargeur : pour piles au Li-Ion 20V Max*: PCC690L, PCC691L, PCC695L, PCC692L20

• Ne pas utiliser de rallonge à moins que cela ne soit absolument nécessaire. L’utilisation d’une rallonge inadéquate risque d’entraîner un incendie, un choc électrique ou une électrocution.

• Pour la sécurité de l’utilisateur, utiliser une rallonge de calibre adéquat (AWG, American Wire Gauge [calibrage américain normalisé des ls]). Plus le numéro de calibredelestpetitetplussacapacitéestgrande,parexempleuncalibre16aplus decapacitéqu’uncalibre18.Siplusd’unerallongeestutiliséepourobtenirlalongueur totale, s’assurer que chaque rallonge présente au moins le calibre de l minimum.

• Ne pas mettre d’objet sur le chargeur ni mettre ce dernier sur une surface souple, ce qui pourrait causer l’obstruction des fentes de ventilation et, du fait, provoquer une chaleur interne excessive. Éloigner le chargeur de toute source de chaleur. La ventilation du chargeur se fait par les fentes pratiquées dans les parties supérieures et inférieures du boîtier.

• Ne pas installer le chargeur sur un mur ni le xer de manière permanente sur toute surface. Le chargeur est destiné à une utilisation sur une surface plane et stable (c.-à-d.undessusdetableoud’établi).

• Ne pas faire fonctionner le chargeur si la che ou le cordon est endommagé; les remplacer immédiatement.

• Ne jamais se servir d’un chargeur qui a subi un choc violent, qui est tombé par terre ou qui est endommagé de quelque manière que ce soit. Le faire vérier dans un centre de réparation autorisé.

• Ne pas démonter le chargeur; coner l’entretien ou la réparation de l’appareil à un centre de réparation autorisé. Le remontage non conforme du chargeur comporte des risques de choc électrique, d’électrocution ou d’incendie.

• Débrancher le chargeur avant de le nettoyer. Cela réduira le risque de choc électrique.Lerisqueneserapaséliminéenenlevantsimplementlebloc-piles.

• NE JAMAIS relier deux chargeurs ensemble.

• Le chargeur est conçu pour être alimenté en courant domestique standard (120 V). Ne pas utiliser une tension supérieure pour le chargeur.

pour un fonctionnement sûr, lire le présent mode d’emploi et les manuels fournis avec l’outil avant d’utiliser le chargeur. Le bloc-piles n’est pas complètement chargé à la sortie de l’emballage. Avant d’utiliser le bloc-piles et le chargeur, lire les directives de sécurité ci-après. Respecter ensuite les consignes de chargement décrites. LIRE TOUTES LES DIRECTIVES.

• Ne pas incinérer le bloc-piles, même s’il est très endommagé ou complètement usé, car il peut exploser au contact de ammes. Des vapeurs et des matières toxiquessontdégagéeslorsquelesblocs-pilesauLI-IONsontincinérés.

• Ne pas charger ou utiliser un bloc-piles dans un milieu déagrant, en présence de liquides, de gaz ou de poussière inammables. Insérerouretirerunbloc-pilesdu chargeur peut enammer de la poussière ou des émanations.

• Si le contenu de la pile entre en contact avec la peau, laver immédiatement la zone touchée au savon doux et à l’eau. Si le liquide de la pile entre en contact avec les yeux, rincer l’oeil ouvert à l’eau pendant 15 minutes ou jusqu’à ce que l’irritation cesse. Si des soins médicaux sont nécessaires, l’électrolyte des piles au LI-ION est composé d’un mélange de carbonates organiques liquides et de sels de lithium. Quant aux piles au NI-CD, il est question d’une solution de 25 % à 35 % d’hydroxyde de potassium.

• Le contenu des cellules de pile ouvertes peut provoquer une irritation respiratoire. Exposer la personne à de l’air frais. Si les symptômes persistent, obtenir des soins médicaux.

risque de brûlure. Leliquidedubloc-pilespeuts’enammer s’il est exposé à des étincelles ou à une amme.

• Chargerlesblocs-pilesuniquementaumoyendechargeursPORTER-CABLE.

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau ou tout autre liquide. Cela peut entraîner une défaillance prématurée de l’élément.

• Ne pas ranger ni utiliser l’outil et le bloc-piles dans un endroit où la température peut atteindre ou dépasser les 40 °C (105 °F) (comme dans les remises extérieures21 ou les bâtiments métalliques en été).

nejamaisouvrirlebloc-pilespourquelqueraisonquecesoit. Sileboîtierdubloc-pilesestssuréouendommagé,nepasl’insérerdansunchargeur. Nepasécraser,fairetomberouendommagerlebloc-piles.Nepasutiliserunbloc-piles ou un chargeur qui a reçu un choc violent, qui est tombé, a été écrasé ou est endommagédequelquemanièrequecesoit(p.ex.percéparunclou,frappéd’un coupdemarteau,piétiné).Lesblocs-pilesendommagésdoiventêtreenvoyésaucentre de réparation pour être recyclés.

risque d’incendie. Ne pas ranger ou transporter les piles de manière à ce que des objets métalliques puissent entrer en contact avec les bornes exposées des piles. Par exemple, ne pas mettre un bloc-piles dans un tablier, une poche, une boîte à outils, une boîte de nécessaire de produit ou un tiroir contenant des objets tels que des clous, des vis ou des clés, car tout contact accidentel entre les bornes à découvert et un objet métallique conducteur comme une clé, une pièce de monnaie, un outil à main, etc. risque de provoquer un incendie. La Hazardous Material Regulations (réglementation sur les produits dangereux) du département américain des transports interdit en fait le transport des blocs-piles pour le commerce et dans les avions (c.-à-d. dans des valises et les bagages à main) À MOINS qu’ils ne soient bien protégés contre les courts-circuits. Pour le transport de piles individuelles, on doit donc s’assurer que les bornes sont protégées et bien isolées contre toute matière pouvant entrer en contact avec elles et provoquer un court-circuit. REMARQUE : il ne faut pas laisser de piles au LI-ION dans les bagages enregistrés.

RECOMMANDATIONS EN MATIÈRE DE RANGEMENT

1. Le meilleur endroit de rangement est celui qui est frais et sec, loin de toute lumière

directe du soleil et protégé d’une température extrême (chaleur ou froid).

2. Un entreposage prolongé ne nuira pas au bloc-piles ou au chargeur. Dans les

conditions adéquates, on peut entreposer les piles au LI-ION pour une période de cinq ans ou plus.

Les chargeurs PORTER-CABLE sont conçus pour charger les blocs-piles PORTER- CABLE. Les durées de charge : 35-100 min avec le PCC690L/PCC692L, 65-200 min avec le PCC691L et 160-300 min avec le PCC695L, selon le bloc-piles chargé.

1. Brancher le chargeur dans une prise appropriée avant d’insérer le bloc-piles.

2. Insérer le bloc-piles dans le chargeur.

3. Le voyant DEL clignotera indiquant que la pile est en cours de recharge.

4. La fin de la recharge est indiquée par le voyant qui demeurera allumé. Le bloc-piles

est chargé à plein et peut être utilisé ou laissé sur le chargeur. Recharger les piles épuisées aussitôt que possible après leur utilisation pour prolonger leur durée de vie. Pour préserver le plus possible la durée de vie du bloc-piles, ne pas le décharger tout à fait. Il est recommandé de recharger le bloc-piles après chaque utilisation.

FONCTIONS DE DIAGNOSTIC DU CHARGEUR

Le chargeur est conçu pour détecter certains problèmes du bloc-piles ou de la source d’alimentation. Le type de clignotement du voyant de charge indique les problèmes.

PILE EN MAUVAIS ÉTAT

Le chargeur est en mesure de détecter une pile faible ou endommagée. Le voyant DEL clignote selon la séquence code inscrite sur l’étiquette. Si la séquence code correspondant à une pile en mauvais état est en clignotement, cesser de recharger la pile. Il faut la retourner à un centre de réparation ou à un site de collecte pour le recyclage. FONCTION DE SUSPENSION DU BLOC-PILES CHAUD/FROID Lorsque le chargeur détecte un bloc-piles trop chaud ou trop froid, il suspend automatiquement la recharge jusqu’au retour à la normale de la température de celui-ci. Une fois la température du bloc-piles revenue à la normale, le chargeur passe automatiquement au mode de recharge du bloc-piles. Cette fonction assure une durée de vie maximale des blocs-piles. Le voyant DEL clignote selon la séquence code inscrite sur l’étiquette.22 PROBLèME AVEC LE SECTEUR Lorsque le chargeur est utilisé avec des blocs d’alimentation portatifs comme des génératrices ou des alternateurs, le chargeur peut suspendre temporairement son fonctionnement. Le voyant DEL clignote selon la séquence code inscrite sur l’étiquette. Cela indique que l’alimentation est hors tolérance.

BLOC-PILES LAISSÉ DANS LE CHARGEUR

Le chargeur et le bloc-piles peuvent être laissés branchés, le voyant demeurant indéfiniment allumé. Le chargeur maintiendra le bloc-piles en bon état et complètement chargé. Le chargeur comporte un mode automatique de mise au point qui égalise ou équilibre chaque cellule du bloc-piles pour lui permettre de fonctionner à plein rendement. Les blocs-piles doivent être égalisés chaque semaine ou chaque fois que la durée de fonctionnement du bloc-piles diminue. Pour utiliser le mode automatique de mise au point, mettre le bloc-piles dans le chargeur et l’y laisser pendant au moins 8 heures.

REMARQUES IMPORTANTES POUR LE CHARGEMENT

1. Pour augmenter la durée de vie du bloc-piles et optimiser son rendement, le charger

à une température entre 18 et 24 °C (65 et 75 °F). NE PAS charger le bloc-piles à des températures inférieures à 4,5 °C (40 °F) ou supérieures à 40,5 °C (105 °F). Ces consignes sont importantes et permettent d’éviter d’endommager gravement le bloc-piles.

2. Le chargeur et le bloc-piles peuvent devenir chauds au toucher pendant la charge. Il

s’agit d’un état normal et cela n’indique pas un problème. Pour faciliter le refroidissement du bloc-piles après son utilisation, éviter de mettre le chargeur ou le bloc piles dans un endroit chaud comme dans une remise métallique ou une remorque non isolée.

3. Si le bloc-piles ne se charge pas adéquatement, on doit :

a. vérifier le courant à la prise en branchant une lampe ou un autre appareil électrique; b. vérifier si la prise est reliée à un interrupteur mural qui la met hors tension lorsque la lumière sont éteinte; c. déplacer le chargeur et le bloc-piles dans un endroit où la température ambiante est entre 18 et 24 °C (65 et 75 °F); d. si le problème persiste, apporter ou envoyer l’outil, le bloc-piles et le chargeur au centre de réparation de votre région.

4. Le bloc-piles doit être rechargé lorsqu’il n’arrive pas à produire suffisamment de

puissance pour des travaux qui étaient facilement réalisés auparavant. NE PAS CONTINUER à utiliser le bloc-piles dans ces conditions. Suivre les procédures de charge. On peut également recharger à tout moment un bloc-piles partiellement déchargé sans nuire à son fonctionnement. fONCTIONNEMENT

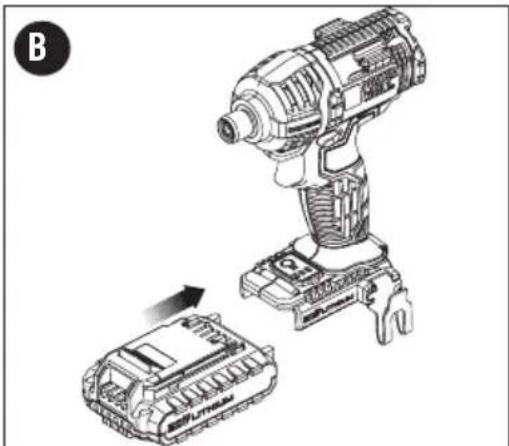

INSERTION ET RETRAIT DU BLOC-PILES DE

L’OUTIL MISE EN GARDE : S’assurer que le bouton de verrouillage est bien engagé pour empêcher l’utilisation de l’interrupteur lors de la poseetduretraitdubloc-piles. INSERTION DU BLOC-PILES : insérer le bloc-piles dans l’outil, comme montré à la gure B. RETRAIT DU BLOC-PILES : Enfoncer le bouton de dégagement du bloc-piles, comme montré à la gure C, puis retirer le bloc-piles de l’outil.

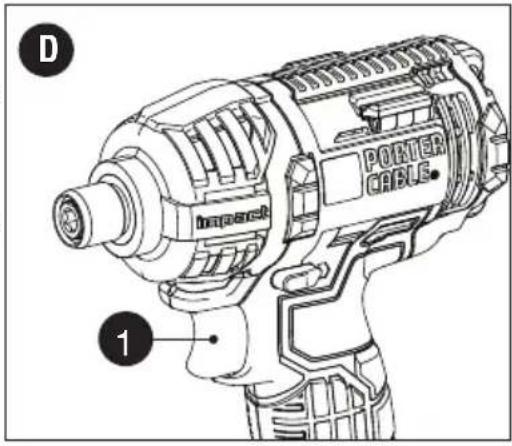

Pour démarrer l’outil, presser la détente (1). Pour éteindre l’outil, simplement la relâcher. L’outil est doté d’un frein, dès le relâchement complet de la détente, le mandrin s’arrêtera. L’interrupteur de vitesse variable vous permet de choisir la vitesse convenant le mieux à une application particulière. Plus la détente est enfoncée, plus la vitesse de l’outil sera élevée. REMARQUE : utiliser les vitesses plus basses pour débuter le perçage d’un trou sans pointeau, percer le métal, les plastiques ou la céramique et visser. Pour une durée de vie accrue de l’outil, utiliser la fonction de vitesse variable uniquement pour commencer le vissage des fixations. REMARQUE : l’utilisation prolongée à des vitesses variables n’est pas recommandée. Cette pratique pourrait endommager la détente et devrait être évitée. BOUTON DE COMMANDE MARCHE AVANT/MARCHE ARRIÈRE -FIGURE E Un bouton de commande marche avant/marche arrière (2) détermine le sens de l’outil et sert aussi de bouton de verrouillage. Pour sélectionner la marche avant, relâcher la détente et enfoncer le bouton de commande marche avant/marche arrière vers le côté droit de l’outil. Pour la marche arrière, enfoncer le bouton de commande marche avant/marche arrière vers le côté gauche de l’outil. La position centrale du bouton de commande verrouille l’outil en position d’arrêt. Toujours relâcher la détente avant de changer la position du bouton de commande. REMARQUE : au premier démarrage de l’outil, après un changement de direction, il est possible qu’un déclic se fasse entendre. Ce son, tout comme le bruit percutant de l’outil, est normal et n’indique pas de problème.

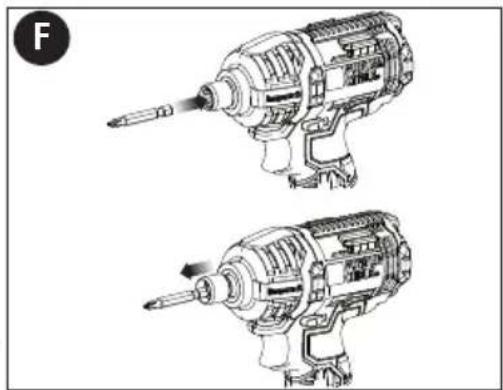

MANDRIN À BLOCAGE RAPIDE - FIGURE F

REMARQUE : le mandrin est seulement compatible avec des accessoires hexagonaux de 6,35 mm (1/4 po). Avant de changer d’accessoire, mettez le commutateur en position d’arrêt (au centre) ou retirer le bloc-piles. Pour installer un accessoire, l’insérer dans le mandrin à dégagement rapide (4) de manière à entendre un déclic audible, ce qui permet de s’assurer que l’accessoire est verrouillé en place. Pour enlever un accessoire, éloigner le collet du mandrin (3) du devant de l’outil, retirer l’accessoire et relâcher le collet. REMARQUE : Le mandrin à dégagement rapide est à ressort. L’accessoire est éjecté lorsque le collet du mandrin est avancé.

LAMPE DE TRAVAIL À DEL

Il y a une lampe de travail (9) située juste au-dessus de la détente. Elle s’active lorsqu’on presse la détente. REMARQUE : la lampe de travail permet d’éclairer la surface immédiate et n’est pas destinée à servir de lampe de poche. Rangement des mèches Deux fentes magnétiques pour le rangement des mèches (5) sont intégrées à la partie supérieure de l’outil.

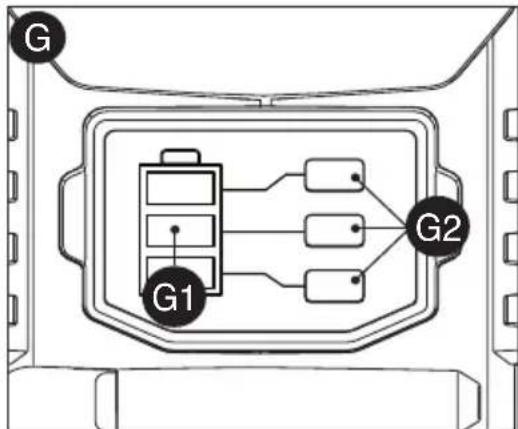

F24 Indicateur de niveau de charge - figure G L’outil est pourvu d’un indicateur de niveau de charge (8). Cet indicateur peut servir à afficher le niveau actuel de charge d’un bloc-piles durant son utilisation et durant sa charge. Il ne permet pas de connaître la fonctionnalité de l’outil. Par ailleurs, la lecture de l’indicateur peut varier selon les composants du produit, la température et l’application de l’utilisateur. Vérifier la charge du bloc-piles durant son utilisation :

• Enfoncerleboutondel’indicateurdeniveaude charge (G1).

• LestroisDEL(G2)s’allumerontpourindiquerle pourcentage de charge du bloc-piles (gure G).

• SilevoyantàDELnes’allumepas,chargerlebloc-piles. REMARQUE : Ce bloc-piles est conçu pour ne pas fonctionner lorsque sa charge atteint moins de 20 % de sa capacité. Une fois la charge du bloc-piles vidée, l’outil ne fonctionnera pas tant que le bloc-piles n’a pas été rechargé. Clip de ceinture - figure H Un clip de ceinture (10) est fourni. Il peut être placé d’un côté ou de l’autre de l’outil selon les préférences de l’utilisateur, pour un accès et rangement pratiques durant l’utilisation de l’outil.

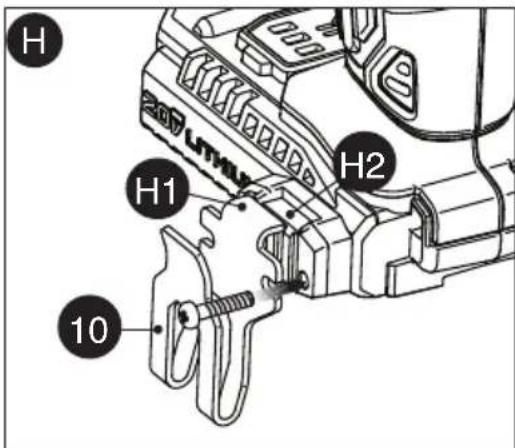

• Mettrelebordavantduclipdeceinture(H1)dans l’indentation de la base (H2).

• Fixerleclipdeceintureaumoyendelavisfournie, puis serrer avec un tournevis cruciforme. MISE EN GARDE : S’assurer que le bouton de commande de marche avant/marche arrière (2) se trouve à la position de verrouillage centrale avant de fixer l’outil à la ceinture.

(Société de recyclage des piles rechargeables au Canada) apposé sur la pile au Li-Ion (ou sur le bloc-piles) indique que le coût de recyclage de cette pile (ou de ce bloc-piles) à la fin de sa vie utile a été payé par PORTER-CABLE. SRPRC

en collaboration avec PORTER-CABLE et d’autres utilisateurs de piles ont établi aux États-Unis des programmes facilitant la cueillette des piles au Li-Ion déchargées. Contribuez à protéger l’environnement et à conserver les ressources naturelles en retournant les piles au Li-Ion épuisées à un centre de réparation autorisé PORTER-CABLE ou au détaillant de votre région pour qu’elles soient recyclées. On peut également communiquer avec le centre de recyclage de la région pour savoir où déposer les piles usées. SRPRC

est une marque de commerce déposée de la Société de recyclage des piles rechargeables au Canada. ENTRETIEN Le moteur étant en marche, enlever les saletés et la poussière hors des évents au moyen d’air comprimé sec. Porter des lunettes de sécurité lors de cette opération. Les pièces extérieures en plastique peuvent être nettoyées avec un chiffon humecté et un détergent doux. Bien que ces pièces soient hautement résistantes aux solvants, ne JAMAIS utiliser de solvants. N’utiliser qu’un détergent doux et un chiffon humide pour nettoyer l’appareil. Ne jamais laisser de liquide pénétrer dans l’appareil et n’immerger aucune partie de l’appareil dans un liquide.

Utiliser seulement des pièces de rechange identiques. Pour obtenir une liste des pièces de rechange ou pour en commander, consulter le site Web www.portercable.com. Il est également possible de commander des pièces au centre de réparation de l’usine PORTER-CABLE et au centre de réparation sous garantie autorisé PORTER-CABLE le plus près. Ou composer le 1-888-848-5175 pour le service à la clientèle. DÉPANNAGE Problème Cause possible Solution possible

• L’appareilrefusede •Mauvaiseinstallationdu •Vérifierl’installationdu démarrer. bloc-piles. bloc-piles.

• Bloc-pilesnonchargé. •Vérifierlesexigencesde charge pour le bloc-piles.

• Lebloc-pilesnesecharge •Bloc-pilesnoninsérédans •Insérerlebloc-pilesdans pas. le chargeur. le chargeur de sorte que le voyant DEL rouge apparaisse.

• Chargeurnonbranché. •Brancherlechargeur dans une prise qui fonctionne. Se reporter à « Remarques importantes de chargement » pour plus de renseignements.

• Sileschargeurssont reliés à un cordon multiprise, vérifier toutes les connexions.

• Températureambiante. •Déplacerlechargeuret la pile dans un endroit où la température de l’air ambiant est supérieure à 4,5 °C (40 °F) et inférieure à 40,5 °C (105 °F). REMARQUES SPÉCIALES SUR L’EMPLOI AVEC DES PILES AU LITHIUM

• L’appareils’éteint Lebloc-pilesaatteintsa •Laisserlebloc-piles soudainement. limite thermique maximale. refroidir.

• Bloc-pilesépuisé.(Pour •Placerdanslechargeurle maximiser la durée de vie du temps d’une charge. bloc-piles, celui-ci est conçu pour s’éteindre soudainement lorsqu’il est épuisé.) Pour de l’aide avec l’outil, consulter notre site Web www.portercable.com pour l’emplacement du centre de réparation le plus près ou communiquer avec l’assistance PORTER-CABLE au [phone].

ENTRETIEN ET RÉPARATION

Ce produit n’est pas réparable par l’utilisateur. Aucune pièce à l’intérieur du chargeur ne peut être réparée par l’utilisateur. Pour éviter tout dommage aux composants internes sensibles à l’électricité statique, faire effectuer toute réparation par un centre de réparation autorisé. Pour de plus amples renseignements à propos de PORTER- CABLE, ses centres de réparation en usine ou ses centres de réparation sous garantie autorisés, visiter notre site Web au www.portercable.com ou communiquer avec notre centre de service à la clientèle en composant le 888-848-5175. Toutes les réparations effectuées dans nos centres de réparation sont entièrement garanties contre les défauts de matériaux et de main-d’oeuvre. Nous ne pouvons pas garantir les réparations effectuées en partie ou totalement par d’autres. Pour de plus amples renseignements par courrier, écrire à PORTER-CABLE, 4825 Highway 45 North, Jackson, Tennessee 38305, [phone], É.-U. - à l’attention de : Product Service. S’assurer d’indiquer toutes les informations figurant sur la plaque signalétique de l’outil (numéro du modèle, type, numéro de série, etc.).26 Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Cet appareil est conforme aux dispositions du paragraphe 15 des règlements de la FCC. Son fonctionnement est régi par les deux conditions suivantes : (1) Cet appareil ne peut pas causer d’interférence nuisible et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles qui risquent d’en gêner le fonctionnement. REMARQUE : ce matériel a été testé et a été déclaré conforme aux limites en vigueur concernant les dispositifs numériques de classe B, en vertu de la partie 15 de la réglementation FCC. Ces limites visent à assurer une protection raisonnable contre tout brouillage nuisible dans une installation résidentielle. Ce matériel produit, consomme et peut émettre une énergie de radiofréquence et, s’il n’est pas installé et utilisé conformément aux directives qui l’accompagnent, il peut entraîner un brouillage nuisible des communications radio. Cependant, nous ne garantissons pas l’absence de brouillage dans tous les types d’environnement. Si, après avoir effectué une vérification en mettant l’appareil hors tension puis sous tension, l’utilisateur s’aperçoit que ce matériel provoque un brouillage nuisible à la réception des signaux de radio ou de télévision, il lui faudra essayer de corriger ce brouillage en prenant une ou plusieurs des mesures ci-dessous :

• Réorienter ou repositionner l’antenne de réception.

• Éloigner le plus possible le matériel du récepteur.

• Brancher le matériel dans une prise électrique située sur un circuit différent de celui du récepteur.

• Consulter le distributeur ou un technicien radio/télévision expérimenté pour obtenir de l’aide. Toutchangementoutoutemodificationàcetappareilquinʼestpasexpressément approuvéparlʼinstitutionresponsabledelaconformitépeutfaireannulerledroitde lʼutilisateurdʼutilisercematériel.CetappareilnumériquedelaclasseBestconformeà la norme NMB-003 du Canada. ACCESSOIRES

Utiliser seulement des douilles pour clé à percussion.Tous les autres types de douilles risquent de se briser et créer une situation dangereuse. Inspecter les douilles avant de les utiliser afin de s’assurer qu’elles ne présentent aucune fissure. Les centres de réparation de l’usine PORTER-CABLE ou les centres de réparation sous garantie autorisés PORTER-CABLE sont en mesure de vous fournir la gamme complète d’accessoires. Consulter le site Web www.portercable.com pour obtenir un catalogue ou le nom du fournisseur local.

GARANTIE LIMITÉE DE TROIS ANS

PORTER-CABLE réparera ou remplacera gratuitement tous les outils défectueux présentant des défauts de matériau ou de fabrication pendant trois ans à compter de la date d’achat [garantie de deux ans pour les blocs-piles]. Cette garantie ne couvre pas des défaillances de pièce dues à une usure normale ou à une mauvaise utilisation de l’outil. Pour plus de détails relatifs à la couverture de la garantie et aux réparations sous garantie, visiter le site www.portercable.com ou composer le 888-848-5175. Cette garantie ne s’applique pas aux accessoires ni aux dommages causés par des réparations réalisées ou tentées par des tiers. Cette garantie vous accorde des droits légaux spécifiques et il est possible que vous ayez d’autres droits qui varient d’un État ou d’une province à l’autre. En plus de la garantie, les outils PORTER-CABLE sont couverts par notre : SERVICE D’ENTRETIEN GRATUIT D’UN (1) AN : PORTER-CABLE entretiendra l’outil et remplacera les pièces usées par une utilisation normale, et ce, gratuitement et à tout instant pendant la première année à compter de la date d’achat. GARANTIE DE REMBOURSEMENT DE 90 JOURS : Si l’utilisateur n’est pas entièrement satisfait des performances de son outil électrique PORTER-CABLE pour une raison quelconque, il peut le retourner accompagné du reçu dans les 90 jours suivant la date d’achat, et nous le lui rembourserons entièrement - sans poser de question. AMÉRIQUE LATINE : cette garantie ne s’applique pas aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l’emballage, appeler l’entreprise locale ou consulter le site Web pour les informations relatives à cette garantie. Pour enregistrer l’outil en vue d’obtenir un service de garantie, consulter notre site Web au www.portercable.com.REMPLACEMENT DES ÉTIQUETTES D’AVERTISSEMENT Si vos étiquettes d’avertissement sont illisibles ou manquantes, contactez le 888-848- 5175 pour en obtenir le remplacement gratuit. Les éléments ci-dessous sont des marques de commerce des outils et des accessoires de PORTER-CABLE : un agencement de couleurs grise et noire; un motif d’ « étoile à quatre pointes » et trois bandes longitudinales contrastantes/à contours. Les marques suivantes sont également des marques de commerce se rapportant à un ou plusieurs produits PORTER-CABLE ou Delta : 2 BY 4®, 890™, Air America®, AIRBOSS™, Auto-Set®, B.O.S.S.®, Bammer®, Biesemeyer®, Builders Saw®, Charge Air®, Charge Air Pro®, CONTRACTOR SUPERDUTY®, Contractor’s Saw®, Delta®, DELTA®, Delta Industrial®, DELTA MACHINERY & DESIGN™, Delta Shopmaster and Design®, Delta X5®, Deltacraft®, DELTAGRAM®, Do It. Feel It.®, DUAL LASERLOC AND DESIGN®, EASY AIR®, EASY AIR TO GO™, ENDURADIAMOND®, Ex-Cell®, Front Bevel Lock®, Get Yours While the Sun Shines®, Grip to Fit®, GRIPVAC™, GTF®, HICKORY WOODWORKING®, Homecraft®, HP FRAMER HIGH PRESSURE®, IMPACT SERIES™, Innovation That Works®, Jet-Lock®, Job Boss®, Kickstand®, LASERLOC®, LONG-LASTING WORK LIFE®, MAX FORCE™, MAX LIFE®, Micro-Set®, Midi- Lathe®, Monsoon®, MONSTER-CARBIDE™, Network®, OLDHAM®, Omnijig®, PC EDGE®, Performance Crew™, Performance Gear®, Pocket Cutter®, Porta-Band®, Porta-Plane®, PORTER-CABLE®, PORTER-CABLE Professional Power Tools®, Powerback®, POZI-STOP™, Pressure Wave®, PRO 4000®, Proair®, Quicksand and Design®, Quickset II®, QUIET DRIVE TECHNOLOGY™, QUIET DRIVE TECHNOLOGY AND DESIGN™, Quik-Change®, QUIK- TILT®, RAPID-RELEASE™, RAZOR®, Redefining Performance®, Riptide®, Safe Guard II®, Sand Trap and Design®, Sanding Center®, Saw Boss®, Shop Boss®, Sidekick®, Site Boss®, Speed-Bloc®, Speedmatic®, Stair Ease®, Steel Driver Series®, SUPERDUTY®, T4 & DESIGN®, THE AMERICAN WOODSHOP®, THE PROFESSIONAL EDGE®, Thin-Line®, Tiger Saw®, TIGERCLAW®, TIGERCLAW AND DESIGN®, Torq-Buster®, TRU-MATCH®, T-Square®, Twinlaser®, Unifence®, Uniguard®, UNIRIP®, UNISAW®, UNITED STATES SAW®, Veri-Set®, Versa-Feeder®, VIPER®, VT™, VT RAZOR™, Water Driver®, WATER VROOM®, Waveform®, Whisper Series®, X5®, YOUR ACHIEVEMENT. OUR TOOLS.® Les marques de commerce suivies du symbole ® sont enregistrées auprès du United States Patent and Trademark Office et peuvent être enregistrées dans d’autres pays. D’autres marques de commerce peuvent également être applicables. 4825 Highway 45 North, Jackson, Tennessee 38305, [phone] www.portercable.com
