PCC740 - Visseuse Porter-Cable - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Visseuse sans fil 20V MAX, couple maximal de 280 in-lbs, vitesse variable de 0 à 350/1500 tr/min, mandrin sans clé de 1/2 po.
Utilisation	Idéale pour le vissage et le dévissage dans le bois, le métal et le plastique. Convient pour les projets de bricolage et de construction.
Maintenance et réparation	Vérifier régulièrement l'état de la batterie et la charger selon les recommandations. Nettoyer le mandrin et les surfaces de la visseuse après utilisation.
Sécurité	Porter des lunettes de sécurité lors de l'utilisation. Ne pas utiliser dans des environnements humides. Garder hors de portée des enfants.
Informations générales	Poids léger pour une manipulation facile, conception ergonomique pour un confort accru. Garantie limitée de 3 ans.

FOIRE AUX QUESTIONS - PCC740 Porter-Cable

Comment recharger la batterie de la visseuse Porter-Cable PCC740 ?

Pour recharger la batterie, insérez-la dans le chargeur fourni et branchez-le sur une prise électrique. La lumière LED du chargeur indiquera l'état de charge.

Que faire si la visseuse ne démarre pas ?

Vérifiez que la batterie est correctement chargée et insérée. Assurez-vous également que le verrou de sécurité n'est pas activé.

Comment remplacer le mandrin de la visseuse PCC740 ?

Pour remplacer le mandrin, dévissez le mandrin actuel dans le sens inverse des aiguilles d'une montre, puis vissez le nouveau mandrin dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien fixé.

Quel type de vis et de matériaux peut-on utiliser avec la visseuse PCC740 ?

La visseuse PCC740 est conçue pour visser et dévisser des vis dans des matériaux tels que le bois, le plastique et le métal léger. Évitez les matériaux très durs ou les vis de gros diamètre.

Comment nettoyer et entretenir la visseuse ?

Pour nettoyer la visseuse, utilisez un chiffon sec pour enlever la poussière et les débris. Évitez l'utilisation de liquides. Vérifiez régulièrement l'état de la batterie et des accessoires.

La visseuse PCC740 est-elle adaptée pour un usage intensif ?

La Porter-Cable PCC740 est conçue pour un usage léger à modéré. Pour un usage intensif, il est recommandé d'utiliser des outils spécifiquement conçus pour un usage professionnel.

Où puis-je trouver des pièces de rechange pour ma visseuse PCC740 ?

Les pièces de rechange peuvent être trouvées sur le site officiel de Porter-Cable, chez des revendeurs agréés ou dans des magasins de bricolage locaux.

Quelle est la garantie de la visseuse Porter-Cable PCC740 ?

La visseuse PCC740 est généralement couverte par une garantie limitée d'un an contre les défauts de fabrication. Consultez le manuel d'utilisation pour les détails spécifiques.

MODE D'EMPLOI PCC740 Porter-Cable

If your WARNING labels become illegible or are missing, call [phone] for a free replacement. 4825 Highway 45 North Jackson, Tennessee 38305 [phone] www.portercable.comDéfinitions : Symboles et termes d’alarmes sécurité Ce guide d’utilisation utilise les symboles et termes d’alarmes sécurité suivants pour vous prévenir de situations dangereuses et de risques de dommages corporels ou matériels.

DANGER : Indique une situation dangereuse imminente qui, si elle n’est pas évitée,

causera la mort ou des graves blessures.

AVERTISSEMENT : Indique une situation potentiellement dangereuse qui, si elle

n’est pas évitée, pourrait causer la mort ou de graves blessures. MISE EN GARDE : Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait causer des blessures mineures ou modérées. AVIS : Utilisé sans le symbole d’alerte à la sécurité, indique une situationvpotentiellement dangereuse qui, si elle n’est pas évitée, peut résulter en des dommages à la propriété.

Avertissements de sécurité généraux pour les outils électriques AVERTISSEMENT! Lire tous les avertissements de sécurité et toutes les directives. Le non-respect des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessure grave. Conserver tous les avertissements et toutes les directives pour un usage ultérieur. Le terme «outil électrique» cité dans les avertissements se rapporte à votre outil électrique à alimentation sur secteur (avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a) Tenir la zone de travail propre et bien éclairée. Les endroits sombres sont souvent des causes d’accidents. b) Ne pas faire fonctionner d’outils électriques dans un milieu déflagrant, soit en présence de liquides inflammables, de gaz ou de poussière. Les outils électriques produisent des étincelles qui peuvent enflammer la poussière ou les vapeurs. c) Éloigner les enfants et les curieux au moment d’utiliser un outil électrique. Une distraction pourrait vous en faire perdre la maîtrise.

2) Sécurité en matière d’électricité

a) Les fiches des outils électriques doivent correspondre à la prise. Ne jamais modifier la fiche en aucune façon. Ne jamais utiliser de fiche d’adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera réduit par l’utilisation de fiches non modifiées correspondant à la prise. b) Éviter tout contact physique avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est plus élevé si votre corps est mis à la terre. c) Ne pas exposer les outils électriques à la pluie ou à d’autres conditions où il pourrait être mouillé. La pénétration de l’eau dans un outil électrique augmente le risque de choc électrique. d) Ne pas utiliser abusivement le cordon d’alimentation. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l’huile, des bords tranchants ou des pièces mobiles. Les cordons endommagés ou emmêlés augmentent les risques de choc électrique. e) Pour l’utilisation d’un outil électrique à l’extérieur, se servir d’une rallonge convenant à une telle utilisation. L’utilisation d’une rallonge conçue pour l’extérieur réduit les risques de choc électrique. f) S’il est impossible d’éviter l’utilisation d’un outil électrique dans un endroit humide, brancher l’outil dans une prise ou sur un circuit d’alimentation dotés d’un disjoncteur de fuite à la terre (GFCI). L’utilisation de ce type de disjoncteur réduit les risques de choc électrique.

3) Sécurité personnelle

Être vigilant, surveiller le travail effectué et faire preuve de jugement lorsqu’un outil électrique est utilisé. Ne pas utiliser d’outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Un simple moment d’inattention en utilisant un outil électrique peut entraîner des blessures corporelles graves. b) Utiliser des équipements de protection individuelle. Toujours porter une protection oculaire. L’utilisation d’équipements de13 protection comme un masque antipoussière, des chaussures antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situation le requiert réduira les risques de blessures corporelles. c) Empêcher les démarrages intempestifs. S’assurer que l’interrupteur se trouve à la position d’arrêt avant de relier l’outil à une source d’alimentation et/ou d’insérer un bloc-piles, de ramasser ou de transporter l’outil. Transporter un outil électrique alors que le doigt repose sur l’interrupteur ou brancher un outil électrique dont l’interrupteur est à la position de marche risque de provoquer un accident. d) Retirer toute clé de réglage ou clé standard avant de démarrer l’outil. Une clé standard ou une clé de réglage attachée à une partie pivotante peut causer des blessures. e) Ne pas trop tendre les bras. Conserver son équilibre en tout temps. Cela permet de mieux maîtriser l’outil électrique dans les situations imprévues. f) S’habiller de manière appropriée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à l’écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs risquent de rester coincés dans les pièces mobiles. g) Si des composants sont fournis pour le raccordement de dispositifs de dépoussiérage et de ramassage, s’assurer que ceux-ci sont bien raccordés et utilisés. L’utilisation d’un dispositif de dépoussiérage peut réduire les dangers engendrés par les poussières.

4) Utilisation et entretien d’un outil électrique

a) Ne pas forcer un outil électrique. Utiliser l’outil électrique approprié à l’application. L’outil électrique approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a été conçu. b) Ne pas utiliser un outil électrique dont l’interrupteur est défectueux. Tout outil électrique dont l’interrupteur est défectueux est dangereux et doit être réparé. c) Débrancher la fiche du secteur ou le bloc-piles de l’outil électrique avant de faire tout réglage ou changement d’accessoire, ou avant de ranger l’outil électrique. Ces mesures préventives réduisent les risques de démarrage accidentel de l’outil électrique. d) Ranger les outils électriques hors de la portée des enfants, et ne permettre à aucune personne n’étant pas familière avec un outil électrique (ou son manuel d’instruction) d’utiliser ce dernier. Les outils électriques deviennent dangereux entre les mains d’utilisateurs inexpérimentés. e) Entretenir les outils électriques. Vérifier les pièces mobiles pour s’assurer qu’elles sont bien alignées et tournent librement, qu’elles sont en bon état et ne sont affectées par aucun trouble susceptible de nuire au bon fonctionnement de l’outil électrique. En cas de dommage, faire réparer l’outil électrique avant toute nouvelle utilisation. Beaucoup d’accidents sont causés par des outils électriques mal entretenus. f) S’assurer que les outils de coupe sont aiguisés et propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à contrôler. g) Utiliser l’outil électrique, les accessoires, les forets, etc. conformément aux présentes directives en tenant compte des conditions de travail et du travail à effectuer. L’utilisation d’un outil électrique pour toute opération autre que celle pour laquelle il a été conçu est dangereuse.

5) Utilisation et entretien du bloc-piles

a) Ne recharger l’outil qu’au moyen du chargeur précisé par le fabricant. L’utilisation d’un chargeur qui convient à un type de bloc-piles risque de provoquer un incendie s’il est utilisé avec un autre type de bloc-piles. b) Utiliser les outils électriques uniquement avec les blocs-piles conçus à cet effet. L’utilisation de tout autre bloc-piles risque de causer des blessures ou un incendie. c) Lorsque le bloc-piles n’est pas utilisé, le tenir éloigné des objets métalliques, notamment des trombones, de la monnaie, des clés, des clous, des vis, etc., qui peuvent établir une connexion entre les deux bornes. Le court-circuit des bornes du bloc-piles risque de provoquer des étincelles, des brûlures ou un incendie. d) En cas d’utilisation abusive, le liquide peut gicler hors du bloc- piles, éviter tout contact. Si un contact accidentel se produit, laver à grande eau. Si le liquide entre en14 contact avec les yeux, obtenir des soins médicaux. Le liquide qui gicle hors du bloc-piles peut provoquer des irritations ou des brûlures.

a) Faire réparer l’outil électrique par un réparateur professionnel en n’utilisant que des pièces de rechange identiques. Cela permettra de maintenir une utilisation sécuritaire de l’outil électrique. RÈGLES DE SÉCURITÉ SPÉCIFIQUES

• Lorsque vous effectuez une opération où l’accessoire de coupe peut- être communiquer avec des fils cachés ou son propre cordon tenez machine-outil d’isolé ses surfaces. Contact l’accessoire de coupe avec un câble avec le courant électrique peut provoquer que les parties métalliques exposées de l’outil électrique également portent un courant et l’opérateur des décharges électriques.

• Porter des protecteurs auditifs avec un marteau perforateur. Exposition au bruit peut causer une perte auditive.

• Utiliser des serre-joints ou un autre moyen pratique pour sécuriser et soutenir l’ouvrage sur une plate- forme stable. Maintenant le travail à la main ou contre votre corps ne fournit pas la stabilité requise et peut conduire à la perte de contrôle.

Quand pas en service, placez l’outil sur le côté sur une surface stable où il ne provoquera pas un trébuchent ou tombent. Certains outils présentant un gros accus sont capables de rester debout, mais peuvent être facilement renversés.

• Éloigner les cheveux, les vêtements et les gants des trous d’aération. Souvent la couverture des pièces mobiles où ces éléments peuvent être pris d’aération.

• Tenez l’outil fermement à deux mains. Utiliser la poignée auxiliaire, si vous en avez un. Si vous n’avez pas la poignée auxiliaire, saisir l’outil avec les deux mains. La perte de contrôle pouvant entraîner des blessures.

• Utiliser la protection ou autres lunettes de protection. Martelé et forage peut faire voler des éclats. Ces particules peuvent causer des dommages permanents.

• Outils, douilles et mèches deviennent chaudes au cours de l’opération. Porter des gants pour les toucher.

• Ne pas utiliser cet outil pour de longues périodes. Les vibrations causées par l’action de l’outil peuvent être nocifs pour vos mains et vos bras. Utilisez des gants pour mieux d’amortissement et reste souvent pour limiter leur exposition.

• Utilisation appropriée au cours de l’utilisation une protection auditive. Sous certaines conditions et avec des utilisations prolongées, le bruit généré par ce produit peut encourager une perte auditive.

Les clés à chocs ne sont pas des clés dynamométriques. Ne pas utiliser cet outil pour resserrer des attaches à des couples spécifiques. Un instrument spécifique de mesure de couple calibré, telle une clé dynamométrique, doit être utilisé lorsque le serrage excessif ou insuffisant d’une attache peut entraîner la défaillance du joint.

TOUJOURS porter des lunettes de sécurité. Les lunettes de vue ne constituent PAS des lunettes de sécurité. Utiliser également un masque facial ou anti-poussière si l’opération de découpe génère de la oussière. TOUJOURS

certains outils électriques, tels que les sableuses, les scies, les meules, les perceuses ou certains autres outils de construction, peuvent produire de la poussière contenant des produits chimiques reconnus par l’État de la Californie comme étant susceptibles d’entraîner le cancer, des malformations congénitales ou pouvant être nocifs pour le système reproductif. Parmi ces produits chimiques, on retrouve :

• le plomb dans les peintures à base de plomb,

• la silice cristalline dans les briques et le ciment et autres produits de maçonnerie, · l’arsenic et le chrome dans le bois de sciage ayant subi un traitement chimique. Le risque associé à de telles expositions varie selon la fréquence avec laquelle on effectue ces travaux. Pour réduire l’exposition à de tels produits, il faut travailler dans un endroit bien aéré et utiliser le matériel de sécurité approprié, tel un masque anti-poussières spécialement conçu pour filtrer les particules microscopiques.

• Éviter tout contact prolongé avec la poussière soulevée par cet outil ou autres outils électriques. Porter des vêtements de protection et nettoyer les parties exposées du corps à l’eau savonneuse. S’assurer de bien se protéger afin d’éviter d’absorber par la bouche, les yeux ou la peau des produits chimiques nocifs.15

Cet outil peut produire et répandre de la poussière susceptible de causer des dommages sérieux et permanents au système respiratoire. Toujours utiliser un appareil respiratoire anti-poussières approprié approuvé par le NIOSH ou l’OSHA. Diriger les particules dans le sens opposé du visage et du corps. SYMBOLES

• L’étiquette apposée sur votre outil pourrait comprendre les symboles suivants. Les symboles et leurs définitions sont indiqués ci-après : V .................volts A ................. ampères Hz ............... hertz W ................watts min ..............minutes ou AC ....courant alternatif ou DC ..courant continu

o ...............sous vide ................Construction de classe I ................borne de mise à la minute (mis à la terre)

Construction de classe II .............. symbole d´avertissement .../min ..........tours à la minute .............. Lire le mode d’emploi avant l’utilisation ............Utiliser une protection respiratoire adéquate. ...........Utiliser une protection oculaire adéquate. ............Utiliser une protection auditive adéquate. IPM.............Impacts par minute BPM ............Coups par minute

• En cas d’utilisation d’une rallonge, s’assurer que les valeurs nominales de la rallonge utilisée correspondent bien à celles de l’outil alimenté. L’usage d’une rallonge de calibre insuffisant causera une chute de tension entraînant perte de puissance et surchauffe. Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge et l’intensité nominale indiquée sur la plaque signalétique. En cas de doutes, utiliser le calibre suivant. Plus le calibre est petit, plus la rallonge peut supporter de courant. Directives de sécurité importantes pour les chargeurs de piles CONSERVER CES DIRECTIVES : ce mode d’emploi comprend d’importantes directives de sécurité pour les chargeurs de piles.

AVERTISSEMENT : Avant

d’utiliser le chargeur, lire toutes les directives et tous les avertissements figurant sur le chargeur, le bloc-piles et le produit utilisé avec le bloc-piles.

Risque de choc électrique. Éviter la pénétration de tout liquide dans le chargeur

Risque de brûlure. Pour réduire le risque de blessures, charger uniquement des piles PORTER-CABLE conseillées. D’autres types de piles peuvent exploser et provoquer des blessures corporelles et des dommages.

• Dans certaines circonstances, lorsque le chargeur est branché au bloc d’alimentation, le chargeur peut être court-circuité par des corps étrangers conducteurs tels que, mais sans s’y limiter, la laine d’acier, le papier d’aluminium ou toute accumulation de particules métalliques. Ils doivent être maintenus à distance des ouvertures du chargeur. Débrancher systématiquement celui-ci si aucun bloc-piles n’y est inséré. Débrancher le chargeur avant tout nettoyage.

• NE PAS tenter de charger le bloc-piles avec autre chose qu’un chargeur de marque. Les chargeurs et blocs-piles sont conçus spécialement pour fonctionner ensemble.

• Ces chargeurs ne sont pas destinés à être utilisés à d’autres fins que celles de charger les piles rechargeables conseillées PORTER-CABLE. Toute autre utilisation risque de provoquer un incendie, un choc électrique ou une électrocution.

• Protéger le chargeur de la pluie et de la neige.

• Tirer la fiche plutôt que le cordon pour débrancher le chargeur ou pour débrancher les cordons à l’aide de la fonction de guirlande. Cela permet de réduire le risque d’endommager la fiche ou le cordon d’alimentation.

• S’assurer que le cordon est situé en lieu sûr de manière à ce que personne ne marche ni ne trébuche dessus ou à ce qu’il ne soit pas endommagé ni soumis à une tension.

• Ne pas utiliser de rallonge à moins que cela ne soit absolument nécessaire. L’utilisation d’une rallonge inadéquate risque d’entraîner un incendie, un choc électrique ou une électrocution.

une rallonge de calibre adéquat (AWG, American Wire Gauge [calibrage américain normalisé des fils]). Plus le numéro de calibre de fil est petit et plus sa capacité est grande, par exemple un calibre 16 a plus de capacité qu’un calibre 18. Si plus d’une rallonge est utilisée pour obtenir la longueur totale, s’assurer que chaque rallonge présente au moins le calibre de fil minimum.

• Ne pas mettre d’objet sur le chargeur ni mettre ce dernier sur une surface souple, ce qui pourrait causer l’obstruction des fentes de ventilation et, du fait, provoquer une chaleur interne excessive. Éloigner le chargeur de toute source de chaleur. La ventilation du chargeur se fait par les fentes pratiquées dans les parties supérieures et inférieures du boîtier.

• Ne pas installer le chargeur sur un mur ni le fixer de manière permanente sur toute surface. Le chargeur est destiné à une utilisation sur une surface plane et stable (c.-à-d. un dessus de table ou d’établi).

• Ne pas faire fonctionner le chargeur si la fiche ou le cordon est endommagé; les remplacer immédiatement.

• Ne jamais se servir d’un chargeur qui a subi un choc violent, qui est tombé par terre ou qui est endommagé de quelque manière que ce soit. Le faire vérifier dans un centre de réparation autorisé.

• Ne pas démonter le chargeur; confier l’entretien ou la réparation de l’appareil à un centre de réparation autorisé. Le remontage non conforme du chargeur comporte des risques de choc électrique, d’électrocution ou d’incendie.

• Débrancher le chargeur avant de le nettoyer. Cela réduira le risque de choc électrique. Le risque ne sera pas éliminé en enlevant simplement le bloc-piles.

• NE JAMAIS relier deux chargeurs ensemble.

• Le chargeur est conçu pour être alimenté en courant domestique standard (120 V). Ne pas utiliser une tension supérieure pour le chargeur.

CONSERVER CES DIRECTIVES

Directives de sécurité importantes pour les blocs-piles

pour un fonctionnement sûr, lire le présent mode d’emploi et les manuels fournis avec l’outil avant d’utiliser les blocs-piles. Le bloc-piles n’est pas complètement chargé à la sortie de l’emballage. Avant d’utiliser le bloc-piles et le chargeur, lire les directives de sécurité ci-après. Respecter ensuite les consignes de chargement décrites. LIRE TOUTES LES DIRECTIVES.

• Ne pas incinérer le bloc-piles, même s’il est très endommagé ou complètement usé, car il peut exploser au contact de flammes. Des vapeurs et des matières toxiques sont dégagées lorsque les blocs- piles au Li-Ion sont incinérés.

• Ne pas charger ou utiliser un bloc- piles dans un milieu déflagrant, en présence de liquides, de gaz ou de poussière inflammables. Insérer ou retirer un bloc-piles du chargeur peut enflammer de la poussière ou des émanations.

Si le contenu de la pile entre en contact avec la peau, laver immédiatement la zone touchée au savon doux et à l’eau. Si le liquide de la pile entre en contact avec les yeux, rincer l’oeil ouvert à l’eau pendant 15 minutes ou jusqu’à ce que l’irritation cesse. Si des soins médicaux sont nécessaires, l’électrolyte des piles au Li-Ion est composé d’un mélange de carbonates organiques liquides et de sels de lithium.

• Le contenu des cellules de pile ouvertes peut provoquer une irritation respiratoire. Exposer la personne à de l’air frais. Si les symptômes persistent, obtenir des soins médicaux.

risque de brûlure. Le liquide du bloc-piles peut s’enflammer s’il est exposé à des étincelles ou à une flamme.

• Charger les blocs-piles uniquement au moyen de chargeurs PORTER-CABLE.

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau ou tout autre liquide. Cela peut entraîner une défaillance prématurée de l’élément.

• Ne pas ranger ni utiliser l’outil et le bloc-piles dans un endroit où la température inférieure à-4 ° f (-20 ° C) ou peut atteindre ou dépasser les 40 °C (105 °F) (comme dans les remises extérieures ou les bâtiments métalliques en été).

ne jamais ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier du bloc-piles est fissuré ou endommagé, ne pas l’insérer dans un chargeur. Ne pas écraser, faire tomber ou endommager le bloc-piles. Ne pas utiliser un bloc-piles ou un chargeur qui a reçu un choc violent, qui est tombé, a été écrasé ou est endommagé de quelque manière que ce soit (p. ex. percé par un clou, frappé d’un coup de marteau,17 piétiné). Les blocs-piles endommagés doivent être envoyés au centre de réparation pour être recyclés.

risque d’incendie. Ne pas ranger ou transporter les piles de manière à ce que des objets métalliques puissent entrer en contact avec les bornes exposées des piles. Par exemple, ne pas mettre un bloc-piles dans un tablier, une poche, une boîte à outils, une boîte de nécessaire de produit ou un tiroir contenant des objets tels que des clous, des vis ou des clés, car tout contact accidentel entre les bornes à découvert et un objet métallique conducteur comme une clé, une pièce de monnaie, un outil à main, etc. risque de provoquer un incendie. La Hazardous Material Regulations (réglementation sur les produits dangereux) du département américain des transports interdit en fait le transport des blocs-piles pour le commerce et dans les avions (c.-à-d. dans des valises et les bagages à main) À MOINS qu’ils ne soient bien protégés contre les courts-circuits. Pour le transport de piles individuelles, on doit donc s’assurer que les bornes sont protégées et bien isolées contre toute matière pouvant entrer en contact avec elles et provoquer un court-circuit. REMARQUE : il ne faut pas laisser de piles au Li-Ion dans les bagages enregistrés. REMARQUE : ne pas insérer de bloc-piles dans un outil dont la gâchette et verrouillée en position de marche. Ne jamais bloquer l’interrupteur en position de MARCHE.NE JAMAIS forcer un bloc-piles dans le chargeur. NE modifier un bloc-piles en aucune façon pour le faire rentrer dans un chargeur incompatible, car il pourrait se briser et causer des dommages corporels graves. Recommandations en matière de rangement

1. Le meilleur endroit de rangement est

celui qui est frais et sec, loin de toute lumière directe du soleil et protégé d’une température extrême (chaleur ou froid).

2. Un entreposage prolongé ne nuira pas

au bloc-piles ou au chargeur. Dans les conditions adéquates, on peut entreposer les piles au Li-Ion pour une période de cinq ans ou plus. Procédure de charge Les chargeurs PORTER-CABLE sont conçus pour charger les blocs-piles PORTER- CABLE. Les durées de charge : 40-80 min avec le PCC690L, 70-140 min avec le PCC699L PCC691L, 40-80 min avec le PCC692/PCC692L et 180-360 min avec le PCC695L, selon le bloc-piles chargé.

1. Brancher le chargeur dans une prise

appropriée avant d’insérer le bloc-piles.

2. Insérer le bloc-piles dans le chargeur.

3. Le voyant DEL clignotera

indiquant que la pile est en cours de recharge.

4. La fin de la recharge est

indiquée par le voyant qui demeurera allumé. Le bloc-piles est chargé à plein et peut être utilisé ou laissé sur le chargeur. Recharger les piles épuisées aussitôt que possible après leur utilisation pour prolonger leur durée de vie. Pour préserver le plus possible la durée de vie du bloc-piles, ne pas le décharger tout à fait. Il est recommandé de recharger le bloc-piles après chaque utilisation. Fonctions de diagnostic du chargeur Le chargeur est conçu pour détecter certains problèmes du bloc-piles ou de la source d’alimentation. Le type de clignotement du voyant de charge indique les problèmes. Pile en mauvais état Le chargeur est en mesure de détecter une pile faible ou endommagée. Le voyant DEL clignote selon la séquence code inscrite sur l’étiquette. Si la séquence code correspondant à une pile en mauvais état est en clignotement, cesser de recharger la pile. Il faut la retourner à un centre de réparation ou à un site de collecte pour le recyclage. Fonction de suspension du bloc-piles chaud/froid Lorsque le chargeur détecte un bloc-piles trop chaud ou trop froid, il suspend automatiquement la recharge jusqu’au retour à la normale de la température de celui-ci. Une fois la température du bloc-piles revenue à la normale, le chargeur passe automatiquement au mode de recharge du bloc-piles. Cette fonction assure une durée de vie maximale des blocs-piles. Le voyant DEL clignote selon la séquence code inscrite sur l’étiquette. Problème avec le secteur Lorsque le chargeur est utilisé avec des blocs d’alimentation portatifs comme des génératrices ou des alternateurs, le chargeur peut suspendre temporairement son fonctionnement. Le voyant DEL clignote selon la séquence code inscrite sur l’étiquette. Cela indique que l’alimentation est hors tolérance. Bloc-piles laissé dans le chargeur Le chargeur et le bloc-piles peuvent être laissés branchés, le voyant demeurant indéfiniment allumé. Le chargeur maintiendra le bloc-piles en bon état et complètement chargé. Le chargeur comporte un mode automatique de mise au point qui égalise ou équilibre chaque cellule du bloc-piles pour lui permettre de fonctionner à plein rendement. Les blocs-piles doivent être égalisés chaque semaine ou chaque fois que la durée defonctionnement du bloc-piles diminue. Pour utiliser le mode automatique de mise au point, mettre le bloc-piles dans le chargeur et l’y laisser pendant au moins 8 heures. Remarques importantes pour le chargement

1. Pour augmenter la durée de vie du

bloc-piles et optimiser son rendement, le charger à une température entre 18 et 24 °C (65 et 75 °F). NE PAS charger le bloc-piles à des températures inférieures à 4,5 °C (40 °F) ou supérieures à 40,5 °C (105 °F). Ces consignes sont importantes et permettent d’éviter d’endommager gravement le bloc-piles.

2. Le chargeur et le bloc-piles peuvent

devenir chauds au toucher pendant la charge. Il s’agit d’un état normal et cela n’indique pas un problème. Pour faciliter le refroidissement du bloc-piles après son utilisation, éviter de mettre le chargeur ou le bloc piles dans un endroit chaud comme dans une remise métallique ou une remorque non isolée.

3. Si le bloc-piles ne se charge pas

adéquatement, on doit : a. vérifier le courant à la prise en branchant une lampe ou un autre appareil électrique; b. vérifier si la prise est reliée à un interrupteur mural qui la met hors tension lorsque la lumière sont éteinte; c. déplacer le chargeur et le bloc-piles dans un endroit où la température ambiante est entre 18 et 24 °C (65 et 75 °F); d. si le problème persiste, apporter ou envoyer l’outil, le bloc-piles et le chargeur au centre de réparation de votre région.

4. Le bloc-piles doit être rechargé lorsqu’il

n’arrive pas à produire suffisamment de puissance pour des travaux qui étaient facilement réalisés auparavant. NE PAS CONTINUER à utiliser le bloc-piles dans ces conditions. Suivre les procédures de charge. On peut également recharger à tout moment un bloc-piles partiellement déchargé sans nuire à son fonctionnement. Avertissements de sécurité et directives : perceuses

Avant d’utiliser l’outil, lire toutes les instructions et les mises en garde sur l’outil.

la perceuse pourrait se bloquer (à cause d’une surcharge ou d’une mauvaise utilisation), produisant ainsi une torsion brusque. Toujours s’attendre à un blocage. Saisir fermement la perceuse avec les deux mains afin de maîtriser le mouvement de torsion et d’éviter d’en perdre la maîtrise ce qui pourrait entraîner des blessures corporelles. En cas de blocage, relâcher la détente immédiatement et déterminer la raison du blocage avant de redémarrer.

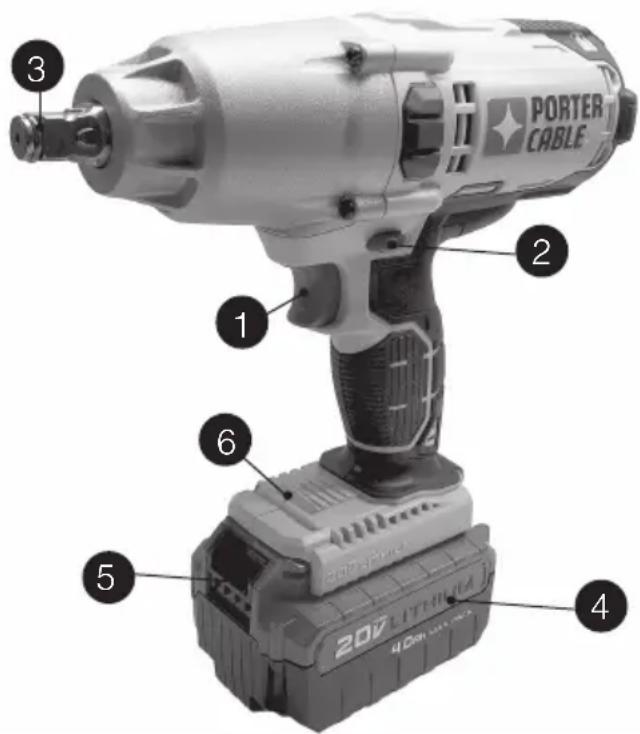

2. Bouton de marche avant/arrière

3. Enclume à anneau ouvert de 1/2 po

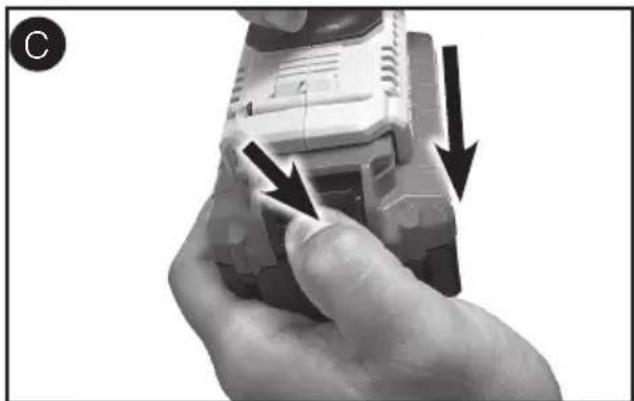

5. Bouton de libération du bloc-piles

6. Lampe de travail DEL

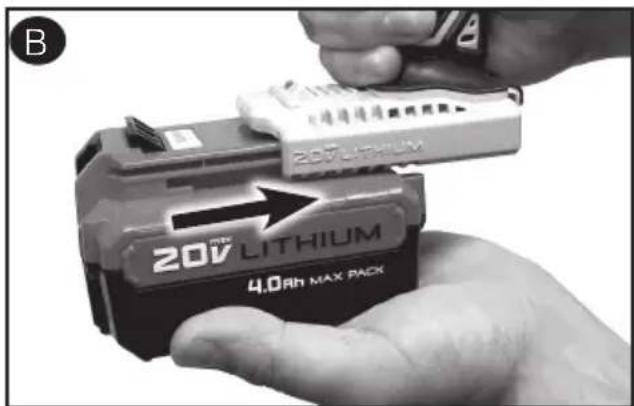

Ce produit est compatible avec tous les modèles de piles et de chargeurs énumérés dans le tableau ci-dessous. Bloc-piles : Li-Ion 20V Max*: PCC680L, PCC681L, PCC682/PCC682L, PCC685L Chargeur : pour piles au Li-Ion 20V Max*: PCC690L, PCC691L, PCC692/PCC692L, PCC695L, PCC699L 4Fonctionnement

Risque de décharge électrique. Ne jamais utiliser ce produit près de l’eau.

Risque de lacérations ou de brûlures. Ne pas toucher à la pièce ou à l’accessoire immédiatement après avoir utilisé l’outil. En effet, ils peuvent devenir très chauds. À manipuler avec précaution. Toujours laisser refroidir les accessoires et la pièce avant de les manipuler. Insertion et retrait du bloc- piles de l’outil

pour réduire tout risque de dommages corporels graves, arrêter l’outil et retirer le bloc-piles avant tout réglage ou avant de retirer ou installer toute pièce ou tout accessoire. Tout démarrage accidentel comporte des risques de dommages corporels. MISE EN GARDE : S’assurer que le bouton de verrouillage est bien engagé pour empêcher l’utilisation de l’interrupteur lors de la pose et du retrait du bloc-piles. INSERTION DU BLOC-PILES : insérer le bloc-piles (4) dans l’outil, comme montré à la figure B.v RETRAIT DU BLOC-PILES : Enfoncer le bouton de dégagement du bloc-piles (5), comme montré à la figure C, puis retirer le bloc-piles de l’outil. Gâchette à vitesse variable Pour mettre l’outil en marche ou l’arrêter, appuyez ou relâchez la gâchette (1). Plus on appuie sur la gâchette, plus la vitesse de la perceuse est élevée.

• Pour mettre l’outil en marche, appuyez sur la gâchette (1).

• Pour arrêter l’outil, relâchez la gâchette. Votre outil est équipé d’un frein. L’outil s’arrêtera de tourner dès que la gâchette sera complètement relâchée. REMARQUE : l’utilisation continue dans la plage à vitesse variable n’est pas recommandée. Cela pourrait endommager l’interrupteur et devrait être évité. Bouton de marche avant/arrière Le bouton de marche avant/arrière (2) détermine le sens de rotation de l’outil et sert aussi de bouton de verrouillage.

Pour choisir la marche avant, relâchez la gâchette puis appuyez sur le bouton de marche avant/arrière sur le côté droit de l’outil.

• Pour choisir la marche arrière, appuyez sur le bouton de marche avant/arrière sur le côté gauche de l’outil.

• La position centrale du bouton de commande verrouille l’outil en position d’arrêt. Avant de changer la position du bouton de commande, assurez-vous que la gâchette est bien relâchée.

pour réduire tout risque de dommages corporels graves, arrêter l’outil et retirer le bloc-piles avant tout réglage ou avant de retirer ou installer toute pièce ou tout accessoire. Tout démarrage accidentel comporte des risques de dommages corporels. MISE EN GARDE : utiliser exclusivement des douilles à choc. Les autres types de douilles pourraient se briser et poser des risques sérieux. Avant toute utilisation, vérifier qu’il n’existe aucune fissure sur les douilles. Pour installer un accessoire, le pousser fermement dans le mandrin carré de 12,7 mm (1/2 po) (3) comme l’illustre la figure D. L’anneau ouvert (3) se comprime pour laisser l’accessoire glisser. Une fois l’accessoire installé, l’anneau ouvert applique de la pression pour aider à le retenir. Pour retirer un accessoire, saisir l’accessoire et tirer fermement dessus.

• Enfoncer la partie inférieure de l’interrupteur de marche avant/marche arrière (1) marquée « F » pour actionner la marche avant (filetage du côté droit).

• Enfoncer la partie supérieure de l’interrupteur de marche avant/marche arrière (1) marquée « R » pour inverser la direction du moteur. UTILISATION

S’assurer que le dispositif et/ou le système de fixation résisteront au couple produit par l’outil. Un couple excessif pourrait provoquer un bris et possiblement une blessure corporelle.

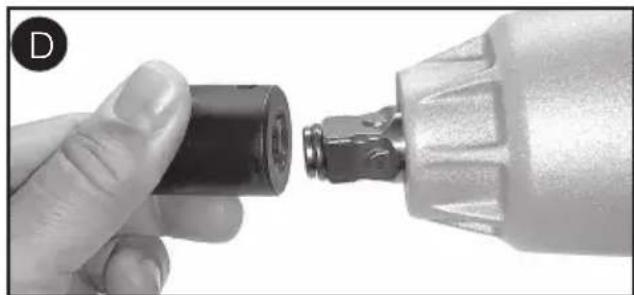

1. Positionner l’accessoire sur la tête

du dispositif de fixation. Tenir l’outil perpendiculaire à celui-ci.

2. Appuyez sur la gâchette (1) pour

commencer l’opération. Vérifiez systématiquement le couple à l’aide d’une clé dynamométrique, car le couple de vissage peut être affecté par beaucoup de facteurs, y compris les suivants :

• La tension : une faible tension, produite par un générateur ou une longue rallonge, réduira le couple de serrage.

• La dimension de l’accessoire : un accessoire inapproprié causera une baisse du couple de serrage.

• La dimension des boulons : les boulons de grand diamètre exigent normalement un couple de serrage plus élevé. Le couple de serrage variera également selon la longueur, la qualité et le coefficient de couple.

• Boulon : s’assurer que le filetage est exempt de rouille et d’autres saletés pour bien serrer au couple prévu.

• Matériau : le type de matériau et la surface de finition influenceront le couple de serrage.

• Temps de serrage : un temps de serrage prolongé produira un couple plus élevé. Un temps de serrage plus long que celui recommandé pourrait soumettre le dispositif de fixation à un effort excessif, le fausser ou l’endommager. Capacité La clé à choc de 12,7 mm (1/2 po) utilise des douilles avec un entraînement à prise carrée de 12,7 mm (1/2 po). Lampe de travail DEL Lorsque l’outil est activé en appuyant sur la gâchette (1), la lampe de travail DEL (6) intégrée illuminera automatiquement la zone de travail et s’éteindra automatiquement une fois la gâchette relâchée. Tant que la gâchette reste activée, la lampe de travail reste allumée. REMARQUE : la lampe de travail sert à éclairer la surface immédiate de travail et n’a pas été conçue pour être utilisée en tant que lampe torche. NETTOYAGE

pour réduire tout risque de dommages corporels graves, arrêter l’outil et retirer le bloc- piles avant tout réglage ou avant de retirer ou installer toute pièce ou tout accessoire. Tout démarrage accidentel comporte des risques de dommages corporels.

AVERTISSEMENT : Enlever les

saletés et la poussière hors des évents au moyen d’air comprimé sec et propre, au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux, toujours porter une protection oculaire conforme à la norme ANSI Z87.1 lors du nettoyage.

AVERTISSEMENT : Ne jamais utiliser

de solvants ni d’autres produits chimiques durs pour nettoyer les pièces non métalliques de l’outil. Ces produits chimiques peuvent affaiblir les matériaux de plastique utilisés dans ces pièces. Utiliser un chiffon humecté uniquement d’eau et de savon doux. Ne jamais laisser de liquide pénétrer dans l’outil et n’immerger aucune partie de l’outil dans un liquide.

risques de chocs électriques. Débrancher le chargeur de la prise de courant alternatif avant tout entretien. Éliminer toute saleté ou graisse de la surface externe du chargeur à l’aide d’un chiffon ou d’une brosse non métallique douce. N’utiliser ni eau ni aucun nettoyant liquide. Pièces de rechange Utiliser seulement des pièces de rechange identiques. Pour obtenir une liste des pièces de rechange ou pour en commander, consulter le site Web www. portercable.com. Il est également possible de commander des pièces au centre de réparation de l’usine PORTER-CABLE et au centre de réparation sous garantie autorisé PORTER-CABLE le plus près. Ou composer le 1-888-848-5175 pour le service à la clientèle. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du

Canada. Cet appareil est conforme aux dispositions du paragraphe 15 des règlements de la FCC. Son fonctionnement est régi par les deux conditions suivantes : (1) Cet appareil ne peut pas causer d’interférence nuisible et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles qui risquent d’en gêner le fonctionnement. REMARQUE : ce matériel a été testé et a été déclaré conforme aux limites en vigueur concernant les dispositifs numériques de classe B, en vertu de la partie 15 de la réglementation FCC. Ces limites visent à assurer une protection raisonnable contre tout brouillage nuisible dans une installation résidentielle. Ce matériel produit, consomme et peut émettre une énergie de radiofréquence et, s’il n’est pas installé et utilisé conformément aux directives qui l’accompagnent, il peut entraîner un brouillage nuisible des communications radio. Cependant, nous ne garantissons pas l’absence de brouillage dans tous les types d’environnement. Si, après avoir effectué une vérification en mettant l’appareil hors tension puis sous tension, l’utilisateur s’aperçoit que ce matériel provoque un brouillage nuisible à la réception des signaux de radio ou de télévision, il lui faudra essayer de corriger ce brouillage en prenant une ou plusieurs des mesures ci-dessous :

• Réorienter ou repositionner l’antenne de réception.

• Éloigner le plus possible le matériel du récepteur.

• Brancher le matériel dans une prise électrique située sur un circuit différent de celui du récepteur.

• Consulter le distributeur ou un technicien radio/télévision expérimenté pour obtenir de l’aide. Tout changement ou toute modification à cet appareil qui n’est pas expressément approuvé par l’institution responsable de la conformité peut faire annuler le droit de l’utilisateur d’utiliser ce matériel. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Le sceau SRPRC

Le sceau SRPRC® (Société de recyclage des piles rechargeables du Canada) apposé sur une pile au nickel- cadmium, à hydrure métallique de nickel ou au lithium-ion (ou un bloc-piles) indique que les coûts de recyclage de ces derniers en fin d’utilisation ont déjà été réglés par PORTER-CABLE. Dans certaines régions, la mise au rebut ou aux ordures municipales des piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium- ion, est illégale ; le programme de l’Appel à Recycler® constitue donc une solution pratique et écologique. Appel à Recycler Canada, Inc., en collaboration avec PORTER- CABLE et d’autres utilisateurs de piles, a mis sur pied de programme aux États-Unis et au Canada pour faciliter la collecte des piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion usagées. Aidez-nous à protéger l’environnement et à conserver nos ressources naturelles en renvoyant les piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion usagées à un centre de réparation autorisé PORTER-CABLE ou chez votre détaillant afin qu’elles y soient recyclées. On peut en outre se renseigner auprès d’un centre de recyclage local pour connaître d’autres sites les acceptant. SRPRC® est une marque déposée de l’Appel à Recycler Canada, Inc. Entretien et réparation Ce produit n’est pas réparable par l’utilisateur. Aucune pièce à l’intérieur du chargeur ne peut être réparée par l’utilisateur. Pour éviter tout dommage aux composants internes sensibles à l’électricité statique, faire effectuer toute réparation par un centre de réparation autorisé. Pour de plus amples renseignements à propos de PORTER- CABLE, ses centres de réparation en usine ou ses centres de réparation sous garantie autorisés, visiter notre site Web au www. portercable.com ou communiquer avec notre centre de service à la clientèle en composant le 888-848-5175. Toutes les réparations effectuées dans nos centres de réparation sont entièrement garanties contre les défauts de matériaux et de main- d’oeuvre. Nous ne pouvons pas garantir les réparations effectuées en partie ou totalement par d’autres. Pour de plus amples renseignements par courrier, écrire à PORTER-CABLE, 4825 Highway 45 North, Jackson, Tennessee 38305, [phone], É.-U. - à l’attention de : Product Service. S’assurer d’indiquer toutes les informations figurant sur la plaque signalétique de l’outil (numéro du modèle, type, numéro de série, etc.). Accessoires

Puisque les accessoires autres que ceux offerts par PORTER-CABLE n’ont pas été testés avec ce produit, l’utilisation de ceux-ci avec l’outil pourrait s’avérer dangereuse. Pour réduire le risque de blessures, utiliser22 exclusivement les accessoires PORTER- CABLE recommandés avec le produit. Les centres de réparation de l’usine PORTER-CABLE ou les centres de réparation sous garantie autorisés PORTER-CABLE sont en mesure de vous fournir la gamme complète d’accessoires. Consulter le site Web www.portercable. com pour obtenir un catalogue ou le nom du fournisseur local. DÉPANNAGE Problème Cause possible Solution possible

• L’appareil refuse de • Mauvaise installation du • Vérifier l’installation du démarrer. bloc-piles. bloc-piles.

• Bloc-piles non chargé.

• Vérifier les exigences de charge pour le bloc-piles.

• Le bloc-piles ne se charge • Bloc-piles non inséré dans

• Insérer le bloc-piles dans pas. le chargeur. le chargeur de sorte que le voyant DEL rouge apparaisse.

• Chargeur non branché. • Brancher le chargeur dans une prise qui fonctionne. Se reporter à « Remarques importantes de chargement » pour plus de renseignements.

• Si les chargeurs sont reliés à un cordon multiprise, vérifier toutes les connexions.

• Température ambiante. • Déplacer le chargeur et la pile dans un endroit où la température de l’air ambiant est supérieure à 4,5 °C (40 °F) et inférieure à 40,5 °C (105 °F).

• L’appareil s’éteint Le bloc-piles a atteint sa • Laisser le bloc-piles soudainement. limite thermique maximale. refroidir.

• Bloc-piles épuisé. (Pour • Placer dans le chargeur le maximiser la durée de vie du temps d’une charge. bloc-piles, celui-ci est conçu pour s’éteindre soudainement lorsqu’il est épuisé.) Pour de l’aide avec l’outil, consulter notre site Web www.portercable.com pour l’emplacement du centre de réparation le plus près ou communiquer avec l’assistance Porter-Cable au [phone].23

TROIS ANS PORTER-CABLE réparera ou remplacera gratuitement tous les outils défectueux présentant des défauts de matériau ou de fabrication pendant trois ans à compter de la date d’achat [garantie de deux ans pour les blocs-piles]. Cette garantie ne couvre pas des défaillances de pièce dues à une usure normale ou à une mauvaise utilisation de l’outil. Pour plus de détails relatifs à la couverture de la garantie et aux réparations sous garantie, visiter le site www.portercable.com ou composer le 888-848-5175. Cette garantie ne s’applique pas aux accessoires ni aux dommages causés par des réparations réalisées ou tentées par des tiers. Cette garantie vous accorde des droits légaux spécifiques et il est possible que vous ayez d’autres droits qui varient d’un État ou d’une province à l’autre. En plus de la garantie, les outils PORTER- CABLE sont couverts par notre :

SERVICE D’ENTRETIEN GRATUIT D’UN

(1) AN : PORTER-CABLE entretiendra l’outil et remplacera les pièces usées par une utilisation normale, et ce, gratuitement et à tout instant pendant la première année à compter de la date d’achat.

GARANTIE DE REMBOURSEMENT

DE 90 JOURS : Si l’utilisateur n’est pas entièrement satisfait des performances de son outil électrique PORTER-CABLE pour une raison quelconque, il peut le retourner accompagné du reçu dans les 90 jours suivant la date d’achat, et nous le lui rembourserons entièrement - sans poser de question. AMÉRIQUE LATINE : cette garantie ne s’applique pas aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l’emballage, appeler l’entreprise locale ou consulter le site Web pour les informations relatives à cette garantie. Pour enregistrer l’outil en vue d’obtenir un service de garantie, consulter notre site Web au www.portercable.com.
