MODE D'EMPLOI 4210 Porter-Cable

Gabarit de queues d'aronde de 305 mm (12 po)

Manuel d'instructions

Manual de'instrucciones

Française : Page 28

Español: Página 53

www.deltaportercable.com

Ce guide contient des renseignements importants que vous deviez bien saisir. Cette information porte sur VOTRE SÉCURITÉ et sur LA PRÉVENTION DE PROBLÈMES D'ÉQUIPEMENT. Afin de vous aider à identifier cette information, nous avons utilisé les symboles ci-dessous. Veuillez lire attentivement ce guide en portant une attention particulière à ces sections.

DANGER

Indique un danger imminent qui, s'il n'est pas évité, causera de graves blessures ou la mort.

▲ AVERTISSEMENT

Indique la possibilité d'un danger qui, s'il n'est pas évité, pourrait causer de graves blessures ou la mort

MISE EN GARDE

Indique la possibilité d'un danger qui, s'il n'est pas évité, peut causer des dommages à la propriété.

MISE EN GARDE

Sans le symbole d'alerte. Indique la possibilité d'un danger qui, s'il n'est pas évité, peut causer des dommages; mineures ou moyennes.

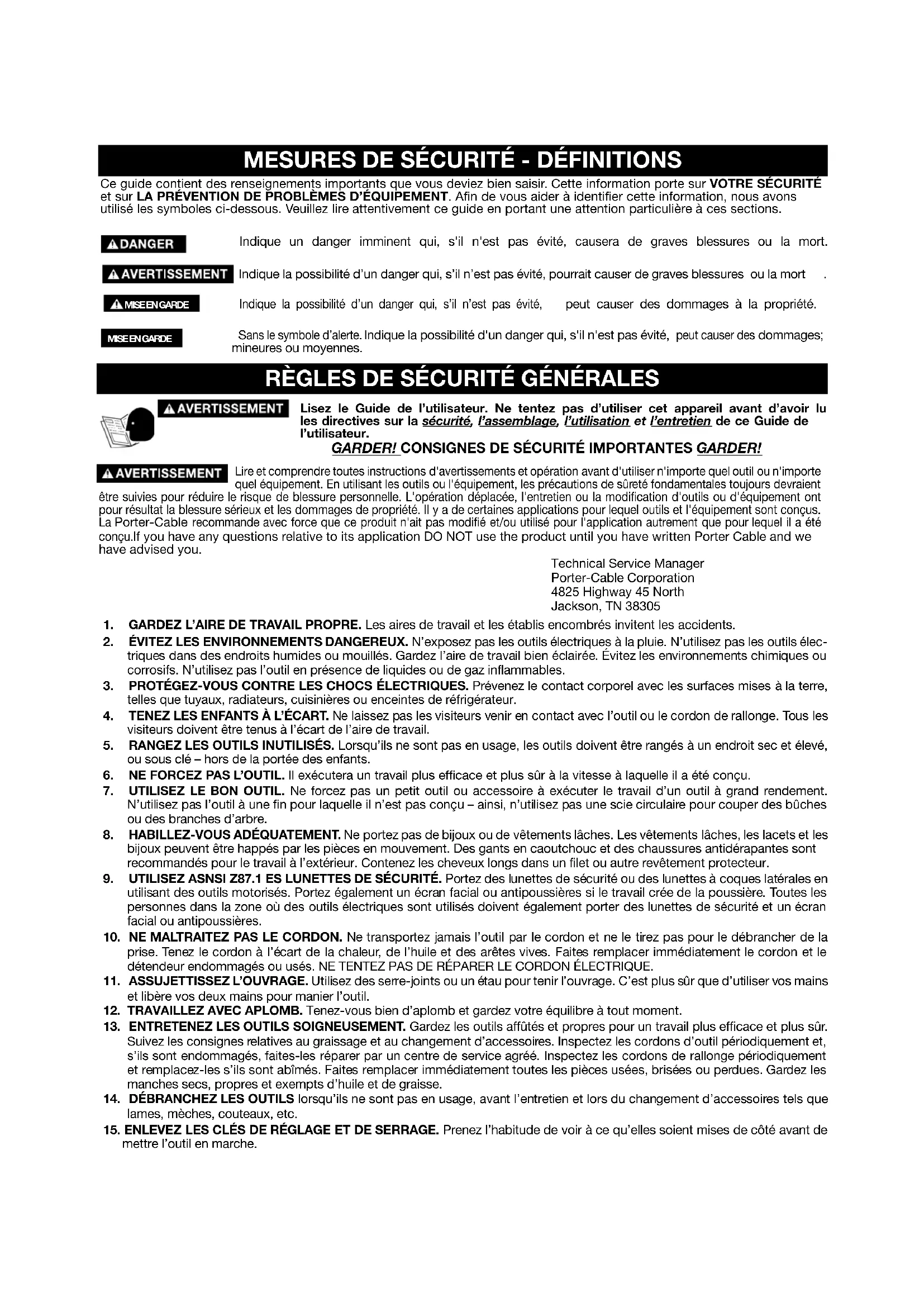

RÈGLES DE SÉCURITÉ GÉNÉRALES

AVERTISSEMENT

Lisez le Guide de l'utilisateur. Ne tentez pas d'utiliser cet appareil avant d'avoir lu les directives sur la sécurité, l'assemblage, l'utilisation et l'entretien de ce Guide de l'utilisateur.

GARDER! CONSIGNES DE SÉCURITÉ IMPORTANTES GARDER!

AVERTISSEMENT

Lire et comprendre toutes instructions d'avertissements et opération avant d'utiliser n'importe quel outil ou n'importe quel équipement. En utilisant les outils ou l'équipement, les précautions de sûreté fondamentales toujours devraient

être suivies pour réduire le risqué de blessure personnelle. L'opération déplacée, l'entretien ou la modification d'outils ou d'équipement ont pour résultat la blessure sérieux et les dommages de propriété. Il y a de certaines applications pour lequel outils et l'équipement sont conçus. La Porter-Cable recommande avec force que ce produit n'ait pas modifié et/ou utilisé pour l'application autrement que pour lequel il a été conçul. If you have any questions relative to its application DO NOT use the product until you have written Porter Cable and we have advised you.

1. GARDEZ L'AIRE DE TRAVAIL PROPRE. Les aires de travail et les établis encombrés invitent les accidents.

2. ÉVITEZ LES ENVIRONNEMENTS DANGEREUX. N'exposez pas les outils électriques à la pluie. N'utilisez pas les outils électriques dans des endroits humides ou mouillés. Gardez l'aire de travail bien éclairée. Évitez les environnements chimiques ou corrosifs. N'utilisez pas l'outil en présence de liquides ou de gaz inflammables.

3. PROTÉGEZ-VOUS CONTRE LES CHOCS ÉLECTRIQUES. Prévenez le contact corporel avec les surfaces mises à la terre, telles que tuyaux, radiateurs, cuisinières ou enceintes de réfrigérateur.

4. TENEZ LES ENFANTS À L'ÉCART. Ne laissez pas les visiteurs venir en contact avec l'outil ou le cordon de rallonge. Tous les visiteurs doivent être tenus à l'écart de l'aire de travail.

5. RANGEZ LES OUTILS INUTILISÉS. Lorsqu'ils ne sont pas en usage, les outils doivent être rangés à un endroit sec et élevé, ou sous clé – hors de la portée des enfants.

6. NE FORCEZ PAS L'OUTIL. Il exécutera un travail plus efficace et plus sûr à la vitesse à laquelle il a été conçu.

7. UTILISEZ LE BON OUTIL. Ne forcez pas un petit outil ou accessoire à exécuter le travail d'un outil à grand rendement. N'utilisez pas l'outil à une fin pour laquelle il n'est pas conçu – ainsi, n'utilisez pas une scie circulaire pour couper des bûches ou des branches d'arbre.

8. HABILLEZ-VOUS ADÉQUATEMENT. Ne portez pas de bijoux ou de vêtements lâches. Les vêtements lâches, les lacets et les bijoux peuvent être happés par les pièces en mouvement. Des gants en caoutchouc et des chaussures antidérapantes sont recommandés pour le travail à l'extérieur. Contenez les cheveux longs dans un filet ou autre revêtement protecteur.

9. UTILISEZ ASNSI Z87.1 ES LUNETTES DE SÉCURITÉ. Portez des lunettes de sécurité ou des lunettes à coques latérales en utilisant des outils motorisés. Portez également un écran facial ou antipoussières si le travail crée de la poussière. Toutes les personnes dans la zone où des outils électriques sont utilisés doivent également porter des lunettes de sécurité et un écran facial ou antipoussières.

10. NE MALTRAITEZ PAS LE CORDON. Ne transportez jamais l'outil par le cordon et ne le tirez pas pour le débrancher de la prise. Tenez le cordon à l'écart de la chaleur, de l'huile et des arêtes vives. Faites remplacer immédiatement le cordon et le détendeur endommagés ou usés. NE TENTEZ PAS DE RÉPARER LE CORDON ÉLECTRIQUE.

11. ASSUJETTISSEZ L'OUVRAGE. Utilisez des serre-joints ou un étau pour tenir l'ouvrage. C'est plus sûr que d'utiliser vos mains et libère vos deux mains pour manier l'outil.

12. TRAVAILLEZ AVEC APLOMB. Tenez-vous bien d'aplomb et gardez votre équilibre à tout moment.

13. ENTRETENEZ LES OUTILS SOIGNEUSEMENT. Gardez les outils affûtés et propres pour un travail plus efficace et plus sûr. Suivez les consignes relatives au graissage et au changement d'accessoires. Inspectez les cordons d'outil périodiquement et, s'ils sont endommagés, faites-les réparer par un centre de service agréé. Inspectez les cordons de rallonge périodiquement et remplacez-les s'ils sont abîmés. Faites remplacer immédiatement toutes les pièces usées, brisées ou perdues. Gardez les manches secs, propres et exempts d'huile et de graisse.

14. DÉBRANCHEZ LES OUTILS lorsqu'ils ne sont pas en usage, avant l'entretien et lors du changement d'accessoires tels que lames, mèches, couteaux, etc.

15. ENLEVEZ LES CLÉS DE RÉGLAGE ET DE SERRAGE. Prenez l'habitude de voir à ce qu'elles soient mises de côté avant de mettre l'outil en marche.

16. ÉVITEZ LA MISE EN MARCHE ACCIDENTELLE. Ne transportez pas un outil branché avec le doigt appuyé sur l'interrupteur. Assurez-vous que l'interrupteur est en position d'arrêt avant de brancher l'outil. Tenez les mains, le corps et les vêtements à l'écart des lames, mèches, couteaux, etc., en branchant l'outil.

17. CORDONS DE RALLONGE POUR EXTÉRIEUR. Quand vous utilisez l'outil à l'extérieur, n'employez que des cordons de rallonge marqués « Suitable for use with outdoor appliances – store indoors when not in use. » (peut être utilisé avec appareils extérieurs – ranger à l'intérieur lorsqu'il n'est pas en usage). Si un cordon de rallonge doit être utilisé à l'extérieur, il doit être marqué du suffixe W-A suivant la désignation du type de cordon.
18. SOYEZ VIGILANT. Regardez ce que vous faites. Faites preuve de discernement. N'utilisez pas l'outil quand vous êtes fatigué ou sous l'influence de médicaments, d'alcool ou de stupéfiants.
19. RECHERCHEZ LES PIÈCES ENDOMMAGÉES. Avant d'utiliser l'outil, examinez soigneusement l'état des protecteurs ou autres pièces pour vous assurer qu'ils fonctionnent correctement. Vérifiez l'alignement et la liberté de fonctionnement des pièces mobiles, l'état et le montage des pièces et toutes autres conditions susceptibles d'affecter défavorablement le fonctionnement. Il faut faire réparer ou remplacer toute pièce ou tout protecteur par un centre de service agréé, sauf indication à l'effet contraire dans ce manuel d'instructions. Faites réparer les interrupteurs défectueux par un centre de service agréé. N'utilisez pas l'outil si l'interrupteur ne le met pas en marche et à l'arrêt.
20. PORTEZ ANSI S3.19 UN CACHE-OREILLES ANTIBRUIT pour vous protéger contre une éventuelle perte auditive.

PRÉCAUTIONS SUPPLÉMENTAIRES

AVERTISSEMENT

IL Y A RISQUE DE BLESSURES CORPORELLES GRAVES SI ON NE SUIT PAS CES CONSIGNES.

1. LIRE ET SUIVRE TOUTES LES CONSIGNES DE SÉCURITÉ dans le manuel d'instructions fourni avec votre défonceuse.
2. FIXER LES PIÈCES. S'assurer que l'appareil à queues-d'aronde et les pièces sont maintenus solidement pour empêcher tout mouvement.
3. S'ASSURER QUE LE FIL EST LIBRE et n'accrochera rien pendant le toupillage.
4. ÉLOIGNER LES MAINS de l'outil quand le moteur est en marche pour éviter les blessures corporelles.
5. TENIR FERMEMENT la défonceuse pour résister au couple de démarrage du moteur.
6. RESTER VIGILANT et maintenir l'outil éloigné de tout objet étranger lorsque le moteur est en marche.
7. S'ASSURER QUE LE MOTEUR EST COMPLÉTEMENT ARRÊTÉ avant de retirer la défonceuse de l'appareil à queues-d'aronde et de la déposer entre utilisations.
8. NE JAMAIS DÉMONTER LE MOTEUR du bâti de la défonceuse avec le guide de gabarit et la fraise pour queues-d'aronde en place. Il est possible que la fraise ne passe pas par le trou du guide.
9. BIEN SERRER LE CONTRE-ÉCROU DU GUIDE DE GABARIT.
10. CERTAINS BOIS CONTIENNENT DES CONSERVATEURS QUI PEUVENT ÊTRE TOXIQUES. Prendre des précautions supplémentaires pour empêcher toute inhalation et contact avec la peau quand ces matériaux sont utilisés. Exiger de votre fournisseur de matériaux toutes les informations disponibles sur les mesures de sécurité à prendre, et les suivre.

PIÈCES DE RECHANGE

Pour la réparation, n'utiliser que des pièces de rechange identiques.

INFORMATIONS GÉNÉRALES

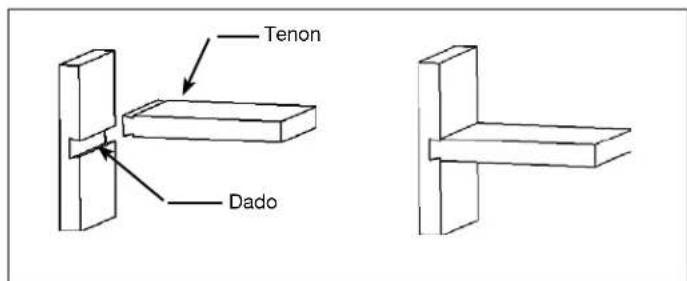

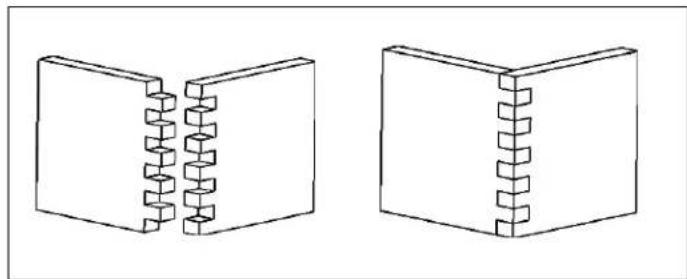

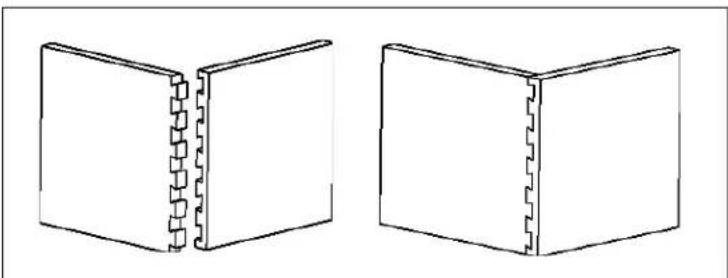

APERÇU SYNOPTIQUE DES JOINTS EN QUEUES D'ARONDE ET À EMBOÎTEMENT

Le joint en queue d'aronde est un joint traditionnel qui est à la fois résistant et d'une esthétique agréable. Ce joint comporte des protubérances évasées (queues) qui sont découpées dans une planche (côté du tiroir) et des protubérances avec des côtés inclinés (tenons) qui sont découpés dans l'autre planche (avant ou arrière du tiroir). Lorsque les deux pièces sont mises en contact l'une avec l'autre, les queues et les tenons s'entrecroisent pour se verrouiller mécaniquement de telle façon que le fait de tirer sur le devant du tiroir attirera également le côté du tiroir sans qu'il soit besoin d'installer des dispositifs de fixation (vis, pointes, etc.). Étant donné que les tenons et les queues ont une surface suffisante, le joint pourra être renforcé encore davantage par l'application de colle.

Il existe plusieurs types de joints en queues d'aronde : les queues d'aronde traversantes, les queues d'aronde semi-aveugles, les queues d'aronde semi-aveugles avec une partie avant à rebord, les queues d'aronde traversantes recouvertes d'onglet, les queues d'aronde aveugles et les queues d'aronde recouvertes d'onglet. Les joints en queues d'aronde les plus courants parmi ceux-ci sont les joints en queues d'aronde traversantes, les joints en queues d'aronde semi-aveugles et les joints en queues d'aronde semi-aveugles avec une partie avant à rebord.

NOTE : Ce manuel inclut l'instruction pour les opérations de gigue de queue d'aronde fondamentales. S'il vous plaît visiter notre Site Web à www.deltaportercable.com pour le manuel supplémentaire qui donne l'instruction pour les procédures plus avancées.

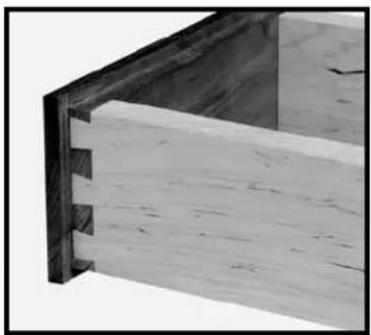

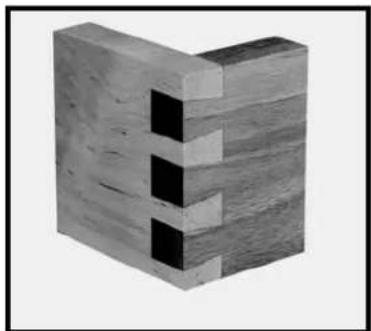

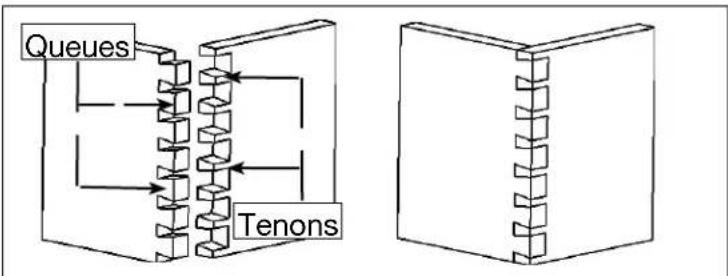

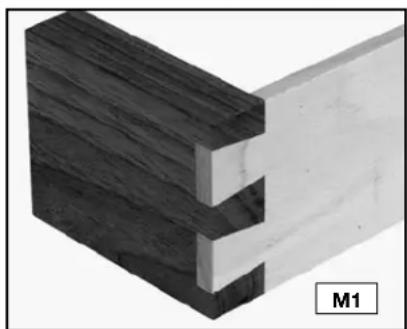

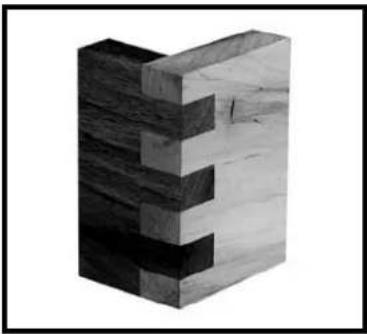

JOINTS EN QUEUES D'ARONDE TRAVERSANTES

JOINTS EN QUEUES D'ARONDE SEMI-AVEUGLES

Un joint similaire, appelé joint à emboîtement ou joint à queues droites, est pourvu de protubérances droites appelées « queues droites » sur les deux planches. Ce joint est utilisé sur les écrins à bijoux et autres étuis de faible taille. Le joint à emboîtement est un joint robuste parce qu'il comporte une grande surface sur laquelle de la colle peut être appliquée.

Le joint à queue d'aronde sur chant, également appelé joint en queue d'aronde coulissante, consiste en un joint en forme de queue d'aronde sur une planche et un tenon en forme de queue d'aronde sur l'autre planche. Cette méthode permet de monter solidement des étagères fixes sur un mur.

L'appareil à queues d'aronde Porter-Cable de la série 4200 vous aidera à découper ces joints de façon efficace. Un kit d'accessoires vous permettra de découper des versions en miniature de ces joints pour de petits coffrets cadeaux ou pour des casiers de rangement dans un bureau à cylindre. L'appareil de la série 4200 a également la capacité de découper des joints plus compliqués (des joints en queues d'aronde qui enjambent les tenons, des charnières en bois, des joints d'aboutage, divers types de joints à angle sur chant et des joints avec des incrustations).

On trouvera ci-dessous les capacités de modèles particuliers:

Appareils

4210 Appareil à queues d'aronde standard - joints en queues d'aronde semi-aveugles, joints en queues d'aronde semi-aveugles avec une partie avant à rebord, et queues d'aronde coulissantes.
4212 Appareil à queues d'aronde supérieur - joints en queues d'aronde traversantes, joints à emboîtement, joints en queues d'aronde semi-aveugles, joints en queues d'aronde semi-aveugles avec une partie avant à rebord et queues d'aronde coulissantes.
4216 Ensemble combiné deluxe, gabarit pour queues d'arondes - joints en queues d'aronde traversantes, joints à emboîtement, joints en queues d'aronde semi-aveugles, joints en queues d'aronde semi-aveugles avec une partie avant à rebord et queues d'aronde coulissantes, joints en queues d'aronde traversantes en miniature, joints en queues d'aronde semi-aveugles en miniature, et joints à emboîtement en miniature.

Accessoires

4211 Kit d'accessoires - comprend le gabarit, la mèche de défonceuse et le guide de gabarits qui accompagnent le modèle standard 4210.
4213 Kit d'accessoires - comprend tous les instruments nécessaires pour conférer à l'appareil 4210 les mêmes capacités que l'appareil à queues d'aronde supérieur 4212.
4215 Kit d'accessoires - comprend le gabarit, les mèches de défonceuse et les guides de gabarits permettant de produire des joints en queues d'aronde traversantes et semi-aveugles en miniature.

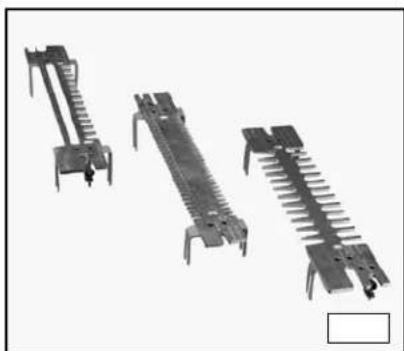

APERÇU SYNOPTIQUE DES APPAREILS

Les appareils à queues d'aronde de la série 4200 sont vendus avec une embase en acier robuste facile à assembler (A) (Fig. A1) caractérisée par un système de bridage conçu pour tenir la pièce de bois en place et réduire au minimum les risques de glissement de cette pièce pendant les coupes. Des conseils pour la résolution des problèmes (B) sont fournis de chaque côté de l'embase. Trois gabarits usinés différents en aluminium (Fig. A2) peuvent être utilisés sur le système d'appareil pour créer tous les joints décrits dans ce manuel. Les queues droites de chaque gabarit sont utilisées en conjonction avec les guides de gabarits (Fig. A3) de façon à guider la défonceuse pour lui permettre d'avancer de façon correcte. De plus, chaque gabarit aide à aligner la planche comme il convient et à déterminer la profondeur de pénétration de la mèche de la défonceuse. Des mèches à queues d'aronde et des mèches droites (Figs. A4 et A5) sont utilisées avec ce système d'appareil..

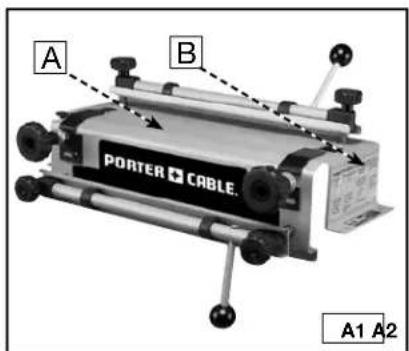

A B PORTER CABLE. A1 A2

1. Embase
2. Gabarit pour queues d'aronde semi-aveugles et lambris
3. Mèche à queues d'aronde
4. Guide de gabarits
5. Contre-écrou
6. Clé à six pans à poignée en forme de T

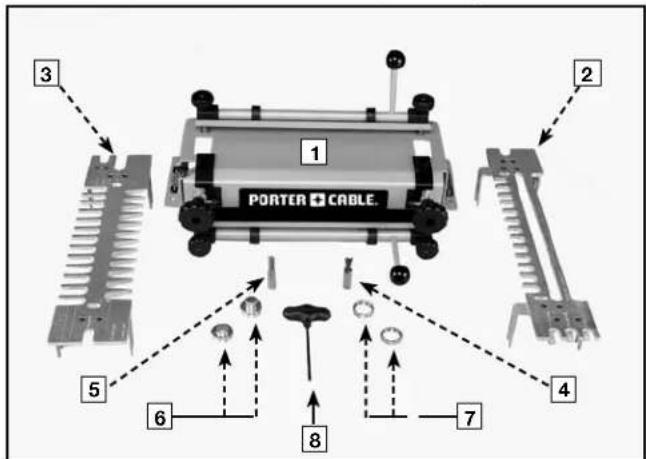

4212

PORTER CABLE 1 2 3 4 5 6 7 8

1. Embase
2. Gabarit pour queues d'aronde semi-aveugles et lambris
3. Gabarit pour queues d'aronde traversantes et joints à emboîtement
4. Mèche à queues d'aronde
5. Mèche droite
6. Guides de gabarits (2)
7. Contre-écrous (2)
8. Clé à six pans à poignée en forme de T

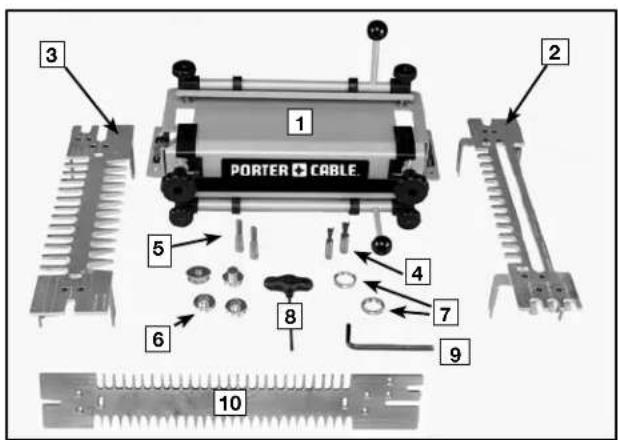

4216

PORTER CABLE 1 2 3 4 5 6 7 8 9 10

1. Embase
2. Gabarit pour queues d'aronde semi-aveugles et lambris
3. Gabarit pour queues d'aronde traversantes et joints à emboîtement
4. Mèche à queues d'aronde
5. Mèche droite
6. Guides de gabarits (2)
7. Contre-écrous (2)
8. Clé à six pans à poignée en forme de T
9. Clé
10. Gabarit pour joints à emboîtement et queues d'aronde traversantes et semi-aveugles en miniature

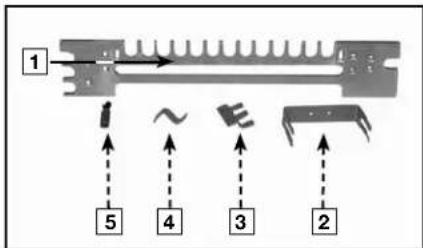

KITS D'ACCESSOIRES

4211 4213 4215

1 ~ 2 3 4 5

1 2 3 4 5

1 2 3 4 5

10 6 7 8 9

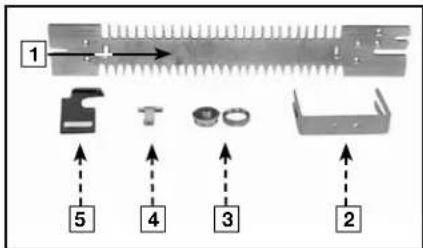

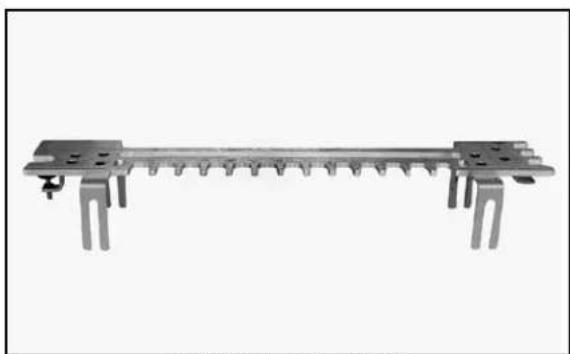

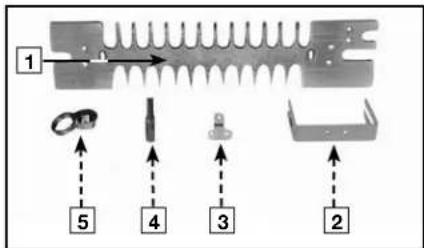

1. Gabarit pour queues d'aronde semi-aveugles et lambris
2. Supports (2)
3. Support de profondeur pour lambris
4. Support de profondeur pour queues d'aronde semi-aveugles
5. Mèche à queues d'aronde
6. Bouton pour queues d'aronde semi-aveugles
7. Vis (8)
8. Ecrou à six pans(1)
9. Clé
10. Guide de gabarits et Contre-écrou

1. Gabarit pour queues d'aronde traversantes et joints à emboîtement
2. Supports (2)
3. Support de profondeur pour queues d'aronde semi-aveugles
4. Mèche droite
5. Guide de gabarits et Contre-écrou
6. Écrou à six pans (1)
7. Vis (6)
8. Bouton pour queues d'aronde semi-aveugles
9. Clé

1. Gabarit pour joints à emboîtement et queues d'aronde traversantes et semi-aveugles en miniature
2. Supports (2)
3. Guide de gabarits et Contre-écrou
4. Support de profondeur pour queues d'aronde semi-aveugles
5. Guides de gabarits (2)
6. Bouton pour queues d'aronde semi-aveugles
7. Mèche à queues d'aronde
8. Mèche droite
9. Écrou à six pans (1)
10. Vis (6)
    11 Clé

ASSEMBLAGE

Les appareils à queues d'aronde de la série 4200 sont totalement assemblés à l'usine. Cependant, les gabarits accessoires (4211, 4213, 4215) nécessitent un assemblage. La clé à six pans jointe peut être utilisée pour attacher les supports et les guides de profondeur de mèche de défonceuse au gabarit. Une clé de 3/8 po est nécessaire pour ajuster la hauteur du guide de profondeur de mèche de défonceuse.

REMARQUE : Avant d'effectuer les réglages de profondeur de la mèche de la toupie, la butée de profondeur doit être réglée 9,5 mm (3/8 po) plus bas que le dessous du gabarit comme il est indiqué plus haut. Cela s'applique à tous les gabarits.

OUTILS SUPPLÉMENTAIRES NÉCESSAIRES

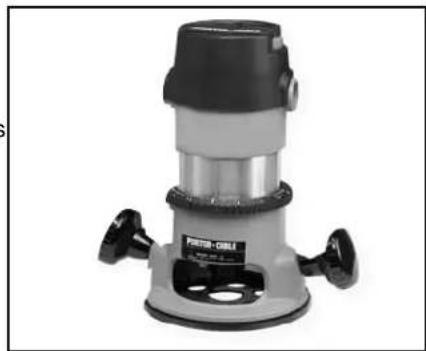

La défonceuse que vous utilisez avec cet appareil

• doit être compatible avec les guides de gabarits Porter-Cable qui sont fournis avec l'appareil. (Des adaptateurs et des embases associables sont disponibles pour la plupart des défonceuses.)
• doit avoir un mandrin à pince de 1/2 po pour emploi avec les appareils 4210 et 4212, ainsi qu'avec les kits d'accessoires 4211 et 4213. 4211 and 4213 accessory kits.
  ◆ doit avoir un mandrin à pince de 1/4 po pour emploi avec le kit d'accessoires 4215.

REMARQUE : Bien que les appareils et les kits d'accessoires comprennent les mèches de défonceuses et les guides de gabarits permettant de réaliser des joints en queues d'aronde de base, des mèches de défonceuses supplémentaires sont nécessaires pour réaliser des joints à emboîtement.

INSTRUCTIONS POUR LE MONTAGE

REMARQUE : Montez toujours votre appareil sur une surface de travail solide.

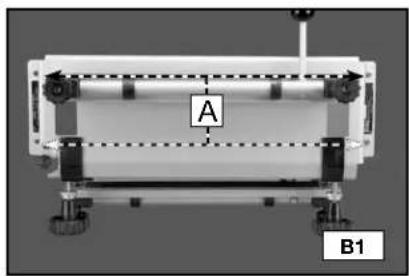

Vous pouvez monter votre appareil de façon permanente (Fig. B1) en utilisant les trous percés en usine (dont deux sont illustrés au point A de la Fig. B1) de chaque côté de l'embase, ou vous pouvez monter l'embase sur votre surface de travail en utilisant des brides en forme (Fig. B2).

Montez correctement votre pièce à travailler sur l'appareil. Si la pièce à travailler n'est pas solidement en place, elle risque d'être endommagée lorsqu'elle sera déplacée.

Les appareils utilisent deux positions de montage pour les pièces à travailler - une position horizontale et une position verticale. Certains joints ont besoin des deux, tandis que d'autres nécessitent en plus l'emploi d'un morceau de bois sans valeur dans la position horizontale (bride du haut) pendant que la pièce à travailler est placée dans la position verticale (bride du bas).

Positionnez votre pièce à travailler correctement de la gauche vers la droite afin de produire des joints symétriques et bien ajustés.

La projection d'éclats de bois provenant de la mèche de la défonceuse peut être réduite si le morceau de bois sans valeur supplémentaire est placé correctement contre la pièce à travailler.

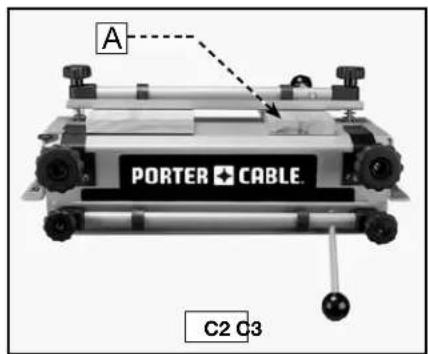

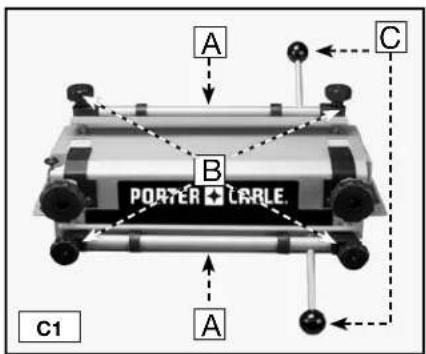

BRIDES DE FIXATION

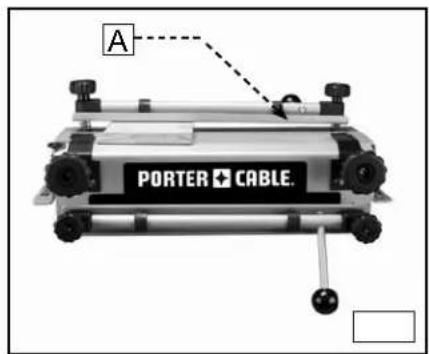

Les appareils de la série 4200 sont munis de deux brides de fixation actionnées par came (A, sur la Fig. C1) avec des boutons (B) permettant de régler le système en fonction de l'épaisseur de la pièce à travailler et de leviers (C) permettant de serrer et de desserrer rapidement les pièces à travailler.

REMARQUE : Utilisez un morceau de bois sans valeur supplémentaire (A, sur la Fig. C2) pour éviter un alignement incorrect (Fig. C3).

A B C PORTER + CARLE C1 A

A PORTER CABLE C2 C3

A PORTER CABLE.

MONTAGE DES GABARITS

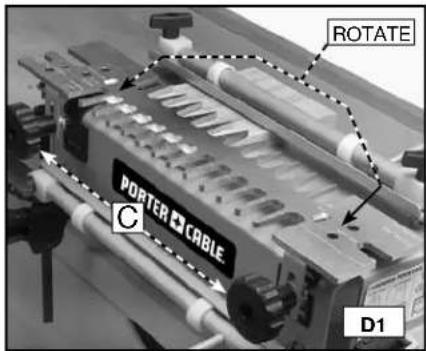

Vous pouvez monter les gabarits dans deux positions sur l'appareil ou les appareils afin de rendre possible la production de multiples types de joints avec chaque gabarit. Pour inverser la position d'un gabarit, desserrez les boutons de serrage du gabarit (C, sur la Fig. D1), retirez le gabarit (B) de l'embase, faites-le tourner de 180 degrés dans le sens horizontal, remettez-le sur l'embase et serrez les boutons de fixation du gabarit.

REMARQUE : Assujettissez les gabarits en insérant les supports de gabarits (A, sur la Fig. D1) entre les grands boutons de serrage du gabarit (B, sur la Fig. D2) et les boutons de réglage en laiton (C). Vous pourrez alors effectuer des réglages de l'avant vers l'arrière en desserrant les grands boutons de serrage du gabarit (B) et en faisant tourner les boutons de réglage en laiton (C).

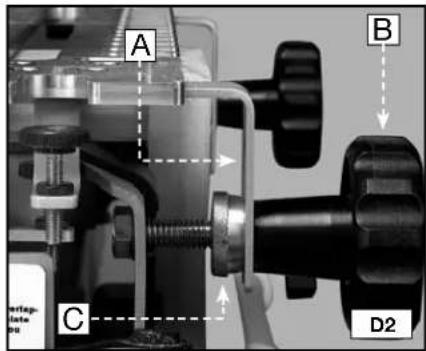

ROTATE PORTER CABLE C D1

A B C D2

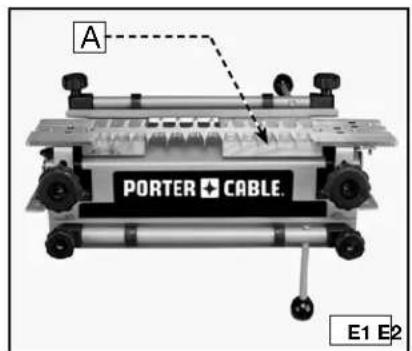

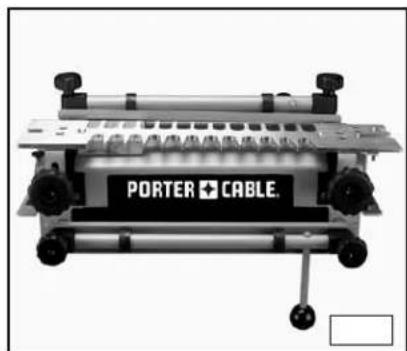

SUPPORT DES GABARITS

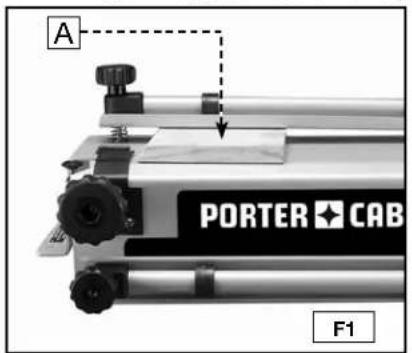

Pour chaque type de joint, placez du bois dans la bride du haut, soit une pièce à travailler, soit un morceau de bois sans valeur supplémentaire, afin de fournir un support pour la défonceuse sur le gabarit. Vous pouvez ajouter un soutien supplémentaire en insérant une deuxième planche (A, sur la Fig. E1) de la même épaisseur dans la bride du haut pour vous assurer que le gabarit est parallèle à l'embase sur toute sa longueur. Cette méthode donne de très bons résultats pour les pièces à travailler qui sont étroites.

A PORTER + CABLE. E1 E2

Supporté

Vous devez positionner correctement la pièce à travailler pour produire des joints symétriques esthétiquement satisfaisants. Utilisez les guides excentrés pour pouvoir toujours positionner la pièce à travailler de façon à ce que sa symétrie et son alignement soient parfaits.

1. Bridez la pièce à travailler (ou panneau d'entretoise) (A, sur la Fig. F1) dans la position horizontale. La position n'est pas cruciale, mais la pièce à travailler ne doit pas dépasser le bord avant de l'embase.

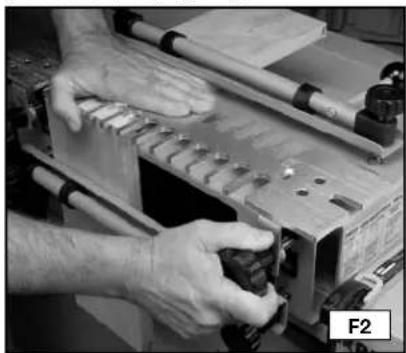

2. Montez le gabarit (A, sur la Fig. F2) en dessus de la pièce à travailler horizontale. Appuyez sur le gabarit (A) d'une main, et serrez les boutons de serrage du gabarit (B) de l'autre main.
3. Desserrez le guide excentré de gauche (A, sur la Fig. F3) en utilisant la clé à six pans à poignée en forme de T (B) et déplacez-le dans la position la plus à gauche possible.
4. Alignez la pièce à travailler verticale (A, sur la Fig. F4) de façon à ce qu'elle soit contre le côté inférieur du gabarit (B). Centrez la pièce à travailler entre la queue droite la plus éloignée à gauche et la queue droite la plus proche à droite du gabarit (Fig. F4).
5. Déplacez le guide excentré de gauche (A, sur la Fig. F5) vers la droite de façon à ce qu'il repose contre la pièce à travailler verticale (B). Serrez le guide excentré de gauche en utilisant la clé à poignée en forme de T (C).
6. Débridez la pièce à travailler horizontale et faites-la glisser vers l'avant de façon à ce qu'elle repose contre la pièce à travailler verticale et contre le guide excentré de gauche.

REMARQUE : le gabarit a été retiré pour plus de clarté (Fig. F6).

A PORTER CAB F1

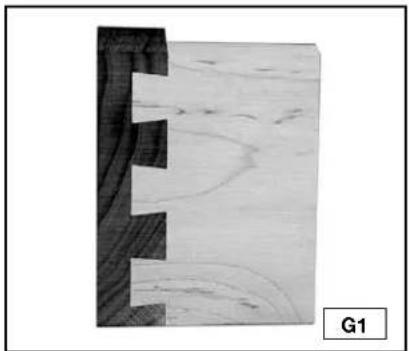

Traditionnellement, les joints en queues d'aronde ont des entailles de type demi-tenon aux deux extrémités (Fig. G1). Des demi-queues seront tout aussi solides, mais elles ne seront pas aussi plaisantes sur le plan esthétique (Fig. G2). Si vos joints ont des demi-queues et si vous voulez des demi-tenons, déplacez la planche verticale de 1/2 po vers la gauche ou vers la droite, puis faites glisser la planche horizontale en conséquence. La procédure est la même avec le gabarit miniature du modèle 4215, à une exception près : vous devez déplacer les planches de 1/4 po.

Le risque d'éclatement résulte de l'écaillage non désiré des fibres de bois qui se produit quand une mèche de défonceuse pénètre dans le bord du bois, en sort ou l'effleure. Ce problème concerne tous les appareils à queues d'aronde. Il n'est pas possible d'éliminer complètement le risque d'éclatement du bois, mais ce risque peut être réduit par l'insertion de morceaux de bois sans valeur supplémentaires contre la pièce à travailler.

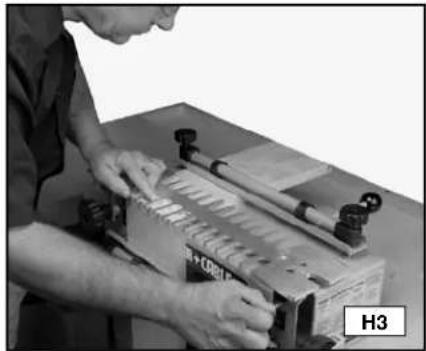

ALIGNEMENT DES GABARITS

Pour assurer un fonctionnement correct, vous devez aligner les gabarits suivant les instructions depuis l'avant vers l'arrière. Les appareils de la série 4200 ont des lignes d'alignement brevetées pour vous aider à aligner les gabarits sans avoir besoin de réaliser de mesures. Certains gabarits ont une seule ligne (Fig. H1), tandis que d'autres gabarits ont plusieurs lignes afin de produire de multiples types de joints (Fig. H2). Porter-Cable a placé des icônes sur les gabarits pour indiquer quelles lignes doivent être utilisées avec chaque type de joint.

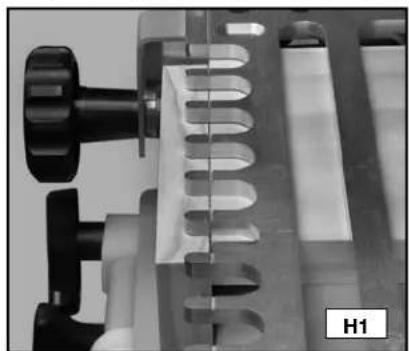

Ajustez les gabarits de l'avant vers l'arrière jusqu'à ce que la ligne d'alignement soit placée directement au-dessus du point d'intersection de la planche horizontale et de la planche verticale.

REMARQUE : pour assurer le maximum de précision, penchez-vous au-dessus du gabarit et regardez tout droit vers le bas pour aligner les lignes (Fig. H3).

Pour que le joint soit produit de façon correcte, desserrez les boutons des deux côtés du gabarit, alignez les lignes, tenez le gabarit complètement à plat d'une main, et serrez les boutons de l'autre.

REMARQUE : pour faciliter l'alignement du gabarit lorsque la pièce à travailler que vous utilisez est étroite, montez un autre morceau de bois (de la même épaisseur) sur l'extrémité de droite (A, sur la Fig. H5).

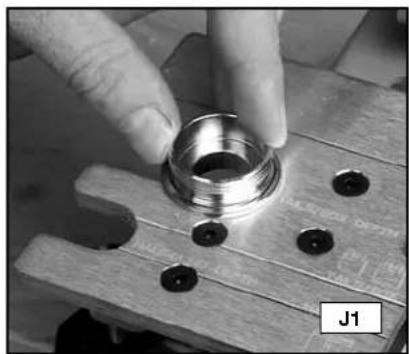

Utilisez les guides de gabarits corrects qui sont fournis avec cet appareil pour guider la défonceuse contre les queues droites du gabarit. Pour déterminer le guide correct pour un joint donné, placez le guide de gabarit dans la fente située sur le côté gauche du gabarit correspondant. Le guide devrait avoir un ajustement confortable dans la fente.

Démontez de défonceuse de la source d'énergie avant de faire tous les changements ou ajustements.

La profondeur de coupe pour les mèches de défonceuse est cruciale pour assurer un joint bien ajusté. Les appareils de la série 4200 ont des guides de profondeur de mèche de défonceuse brevetés qui permettent à l'utilisateur de régler rapidement et facilement la mèche à la profondeur correcte sans nécessiter de mesures.

Faites reposer la défonceuse sur le côté gauche du gabarit et abaissez doucement la mèche de la défonceuse jusqu'à ce qu'elle entre en contact avec le guide. De multiples profondeurs de guide sont indiquées sur l'appareil parce que chaque type de joint nécessite des réglages de profondeur différents.

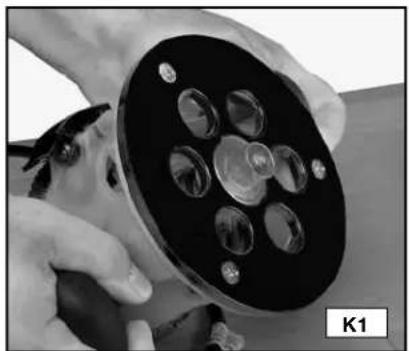

1. Abaissez la mèche juste au-delà du bord du guide du gabarit (Fig. K1).
2. Utilisez la fente avec le texte inscrit approprié sur le gabarit correspondant au joint que vous allez couper (Fig. K2).
3. Placez la défonceuse sur le gabarit avec le guide et la mèche dans la fente sélectionnée (Fig. K3).
4. Abaissez la mèche de la défonceuse sur le guide de profondeur et verrouillez cette position sur votre défonceuse (Fig. K4).

Une préparation correcte des matériaux pour vos projets est la clé du succès pour produire des joints bien ajustés et d'une esthétique agréable. Vous devez couper votre bois à des angles droits parfaits (Fig. L1). Les coupes qui sont inexactes ne serait-ce que d'un seul degré ne s'aligneront pas correctement (Fig. L2). En outre, vos pièces à travailler doivent être plates et ne doivent pas être gondolées.

Orientez votre planche de manière à ce que le grain du bout soit en face du grain du bout de l'autre planche (Fig. L3) afin de renforcer le joint. Le placement d'une planche perpendiculairement par rapport au grain de l'autre planche (Fig. L4) affaiblira la solidité du joint.

ÉPAISSEUR DES PLANCHES

REMARQUE : Vous pouvez joindre deux pièces à travailler d'épaisseurs différentes (Fig. M1).

Les brides de fixation des appareils de la série 4200 peuvent être utilisées pour des planches d'épaisseurs comprises entre 1/4 po et 1 1/8 po. Utilisez les informations suivantes comme guide pour vous aider à choisir l'épaisseur du bois pour vos projets.

Joints en queues d'aronde traversantes standard

Plage d'épaisseurs des planches à queues De 1/4" to 1".

Plage d'épaisseurs des planches à tenons De 1/4" to 3/4"

Joints en queues d'aronde traversantes en miniature

Planches à queues et à tenons De 1/4" to 1/2"

Joints en queues d'aronde semi-aveugles

Standard et miniature De 1/2" to 1-1/8".

Joints en queues d'aronde semi-aveugles avec partie avant à rebord

de 1/2 po à 1 1/8 po (la planche à tenons

changera en fonction de la taille du rebord De 1/2" to 1-1/8"

Joints à emboîtement standard

(limités par la longueur de la mèche de la défonceuse) De 1/4" to 1-1/8"

Joints à emboîtement en miniatures ..... De 1/4" to 1/2".

Queues d'aronde coulissantes .....De 1/4" to 1-1/8"

LARGEURS OPTIMALES DES PLANCHES

Les appareils à queues d'aronde de la série 4200 sont capables de produire des joints sur un maximum de 12 po. Toutefois, certaines largeurs produiront un joint d'une esthétique plus agréable que d'autres. Les largeurs optimales sont en incréments de 1 pouce plus 1/4 po (1 1/4 po, 2 1/4 po, 3 1/4 po, etc.). D'autres largeurs sont possibles, mais les joints produits ne seront pas d'une esthétique aussi agréable.

REMARQUE : Si vous utilisez le kit d'accessoires en miniature pour l'appareil 4215, les largeurs optimales sont en incréments de 1/2 po plus 1/8 po (5/8 po, 1 1/8 po, 1 5/8 po, etc.). 1/8" (5/8", 1-1/8", 1-5/8", etc.).

LONGUEURS DES PLANCHES

Pour les joints à emboîtement et en queues d'aronde traversantes, coupez vos pièces à travailler à la même longueur que la dimension extérieure de votre projet final. Cependant, il convient de couper les côtés des tiroirs (planches à queues) des joints semi-aveugles un peu plus court parce que le bois ne traverse pas complètement le joint.

Pour calculer la longueur de la planche à queues semi-aveugles, prenez la dimension intérieure du projet final et ajoutez la profondeur de coupe de la mèche de la défonceuse. Si la planche à queues a un joint semi-aveugle des deux côtés, doublez la dimension ajoutée. La longueur des planches à tenons (partie avant du tiroir) reste la même.

CONFIGURATION DES PROJETS

Il est très important de toujours suivre la surface extérieure et la surface intérieure de chaque pièce à travailler, ainsi que la façon dont les différents composants s'emboîtent les uns dans les autres.

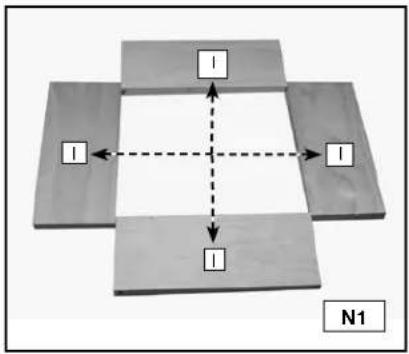

1. Placez les pièces à travailler face orientée vers le bas et étiquetez les surfaces intérieures avec la lettre « I » (Fig. N1).

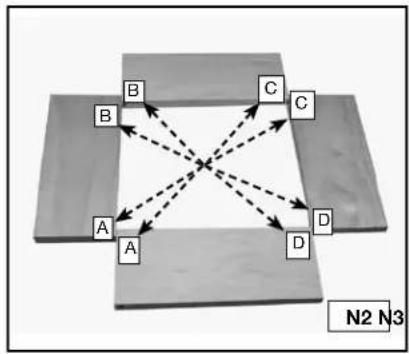

2. Étiquetez les coins avec les lettres « A », « B », « C » et « D » (Fig. N2).

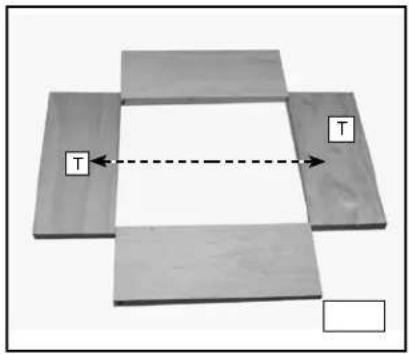

3. Étiquetez les planches à queues (côtés des tiroirs) avec la lettre « T » (Fig. N3).
4. Étiquetez les planches à tenons (parties avant des tiroirs) avec la lettre « P » (Fig. N4).
    linkStyle 0 stroke:#000,stroke-width:2px
    linkStyle 1 stroke:#000,stroke-width:2px
    linkStyle 2 stroke:#000,stroke-width:2px
    linkStyle 3 stroke:#000,stroke-width:2px
    linkStyle 4 stroke:#000,stroke-width:2px
    linkStyle 5 stroke:#000,stroke-width:2px
    linkStyle 6 stroke:#000,stroke-width:2px
    linkStyle 7 stroke:#000,stroke-width:2px
    linkStyle 8 stroke:#000,stroke-width:2px
    linkStyle 9 stroke:#000,stroke-width:2px
    linkStyle 10 stroke:#000,stroke-width:2px
    linkStyle 11 stroke:#000,stroke-width:2px
    linkStyle 12 stroke:#000,stroke-width:2px
    linkStyle 13 stroke:#000,stroke-width:2px
    linkStyle 14 stroke:#000,stroke-width:2px
    linkStyle 15 stroke:#000,stroke-width:2px
    linkStyle 16 stroke:#000,stroke-width:2px
    linkStyle 17 stroke:#000,stroke-width:2px
    linkStyle 18 stroke:#000,stroke-width:2px
    linkStyle 19 stroke:#000,stroke-width:2px
    linkStyle 20 stroke:#000,stroke-width:2px

T T

TIROIRS

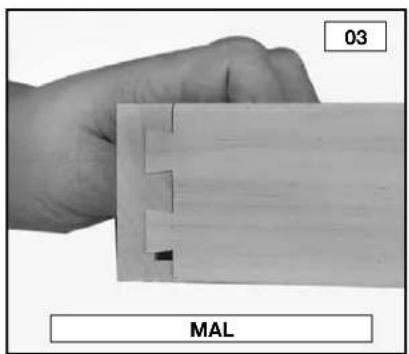

Conseils pour la fabrication de tiroirs:

Les queues sont découpées dans les côtés des tiroirs, tandis que les tenons(B, sur la Fig. O2) sont découpés dans les parties avant et arrière des tiroirs.

Vous pouvez utiliser soit du bois massif, soit du contreplaqué pour les fonds de tiroirs (A, sur la Fig. O2). Insérez les fonds dans une rainure le long du bas des parties avant et latérales. Laissez le fond du tiroir flotter librement (sans colle) pour tenir compte de l'expansion et de la contraction naturelles résultant des changements de la température en fonction des saisons.

Les rainures peuvent s'étendre jusqu'aux bouts des planches si les joints consistent en queues d'aronde semi-aveugles. Pour accomplir ceci, positionnez la rainure de façon à ce qu'elle rejoigne l'une des queues sur le côté (Fig. O2). Vous devrez arrêter les rainures sur les planches à joints en queues d'aronde traversantes ou à emboîtement avant qu'elles n'atteignent le bout de la planche pour que ces rainures ne soient pas visibles (Figs. O5 et O6).

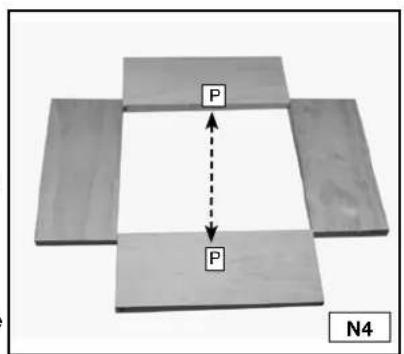

P N4

O1 B A

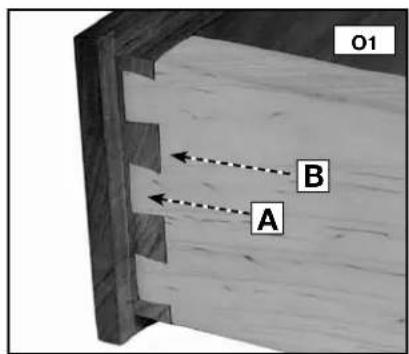

Le joint en queues d'aronde traversantes est d'une esthétique agréable, tout particulièrement dans les boîtes et les coffres.

REMARQUE : pour les queues d'aronde miniatures traversantes, utilisez la trousse d'accessoires 4215.

Coupez les deux goupilles et queues d'aronde en position verticale.

Coupez d'abord les queues d'aronde.

Utilisez deux toupies (si possible), une pour les goupilles et l'autre pour les queues d'aronde afin d'accélérer et de faciliter le processus.

Si vous utilisez le gabarit de montage pour queue d'aronde 4210, il vous faudra utiliser la trousse d'accessoires 4213 pour effectuer ce joint.

• Gabarit pour joints en queues d'aronde traversantes et pour joints à emboîtement
• Mèche à queues d'aronde de 17/32 po, 7°, 43776PC
• Mèche droite de 13/32 po, 43743PC
  ● Guide de gabarit de 3/4 po de diam. ext., 42040 (avec mèche à queues d'aronde)
  ● Guide de gabarit de 5/8 po de diam. ext., 42046 (avec mèche droite)
• Contre-écrou de guide de gabarit, 42239

PIÈCES NÉCESSAIRES POUR LA VERSION MINIATURE

• Gabarit pour joints en queues d'aronde, version miniature
• Mèche à queues d'aronde de 9/32 po, 7°, 43777PC
  ● Mèche droite de 3/16 po, 43014PCC
• Guide de gabarit de 3/8 po de diam. ext., 42037 (avec mèche à queues d'aronde)
• Guide de gabarit de 5/16 po de diam. ext., 42055 (avec mèche droite)
• Contre-écrou de guide de gabarit, 42239

COUPE DES QUEUES

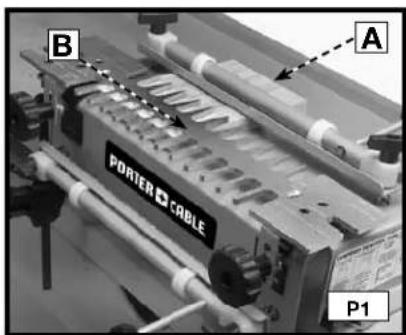

1. Bridez une planche d'entretoise (A, sur la Fig. P1) (dont l'épaisseur est égale à celle de votre planche à tenons) dans la bride du haut. Montez le gabarit pour joints en queues d'aronde traversantes (B) sur l'embase avec le côté « queues » face à vous.

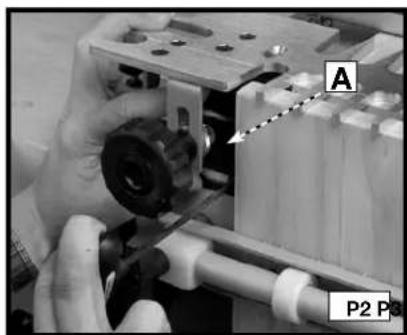

2. Faites glisser le guide excentré (A, sur la Fig. P2) jusqu'au bout de gauche.

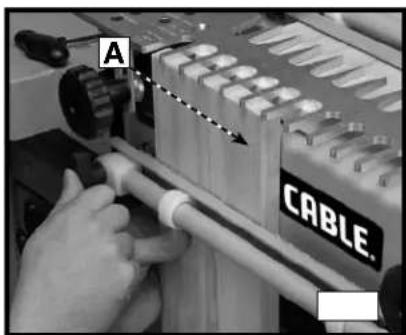

3. Bridez la planche à queues (A, sur la Fig. P3) dans la bride du bas avec la surface extérieure de la planche face à l'appareil.

Voyez la section "POSITIONNEMENT LE BOIS" en ce manuel.

B PORTER CABLE A P1

A P2 P3

A CABLE.

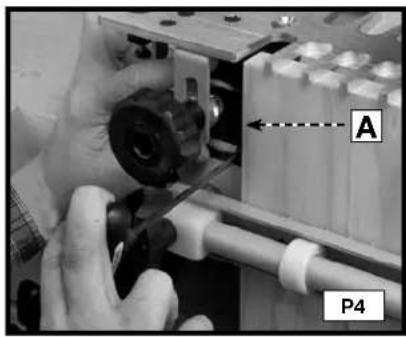

1. Repositionnez le guide excentré (A, sur la Fig. P4) de façon à ce qu'il repose contre la planche verticale et assujettissez-le.

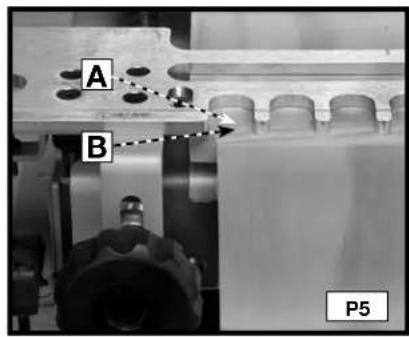

2. Repositionnez le morceau de bois supplémentaire (A, sur la Fig. P5) de façon à ce qu'il repose contre le bord arrière de la planche verticale (B).

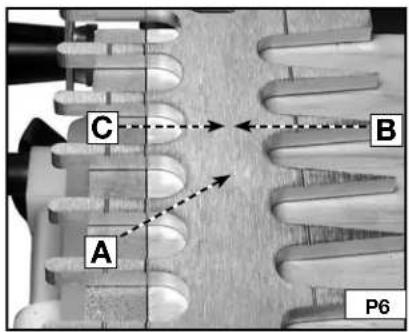

3. Alignez le gabarit en utilisant la ligne « queues/emboîtement » (A, sur la Fig. P6) avec la ligne formée à l'endroit où le morceau de bois supplémentaire (B) et la planche verticale (C) se croisent, et assujettissez-le

A P4

A B P5

C B A P6

1. Montez la mèche à queues d'aronde et le guide de gabarits sur la défonceuse et ajustez la profondeur de pénétration de la mèche de la défonceuse en utilisant le guide de profondeur (A, sur la Fig. P7).
2. Découpez le long des queues droites du gabarit (Fig. P8). Lorsque la coupe sera terminée (Fig. P9), retirez la planche verticale.

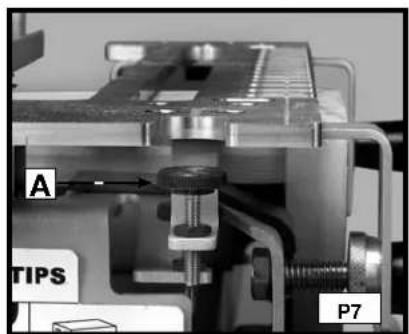

A TIPS P7

REMARQUE: Si vous préférez que vos tenons dépassent légèrement afin de pouvoir les poncer plus facilement, ajustez votre défonceuse de façon à pouvoir effectuer une coupe un peu plus profonde. Une fois que votre profondeur optimale aura été atteinte, ajustez le guide de hauteur de la mèche avec une clé de 3/8 po.

COUPE DES TENONS

REMARQUE: Si l'épaisseur de la planche à tenons n'est pas la même que celle de la planche à queues, remplacez le morceau de bois supplémentaire placé dans la bride horizontale par un autre morceau de bois de la même épaisseur que votre planche à queues.

1. Retirez le gabarit et faites-le tourner de 180 degrés de façon à ce que le côté « tenons » soit face à vous. Bridez la planche à tenons dans la bride du bas, contre le guide excentré de gauche, avec l'extérieur de la planche dans le sens opposé à celui de l'appareil.

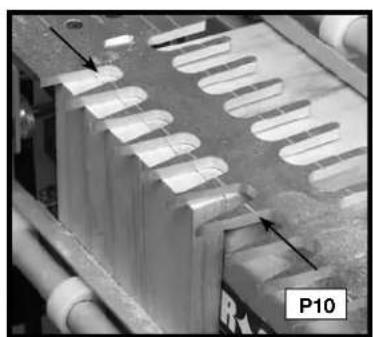

2. Alignez les lignes des tenons (A, sur la Fig. P10) sur le gabarit avec la ligne formée au point d'intersection du morceau de bois supplémentaire et de la planche à tenons et serrez le gabarit en place.
3. Montez la mèche droite et l'autre guide de gabarit sur la défonceuse, et ajustez la profondeur de pénétration de la mèche de la défonceuse en utilisant le guide de profondeur de la mèche pour les « tenons » (Fig. P11).

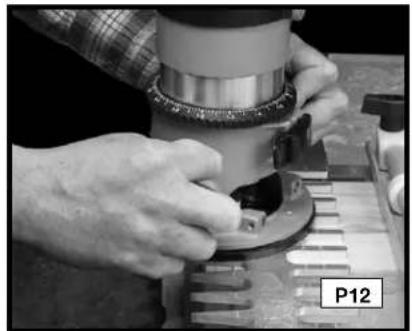

1. Coupez entre les queues droites du gabarit (Fig. P12).
2. Retirez la planche à tenons et assurez-vous que cette planche est bien ajustée par rapport à la planche à queues (Fig. P13).

Pour les joints qui ne sont pas suffisamment serrés, faites glisser légèrement le gabarit en le rapprochant de vous. Pour les joints qui sont trop serrés, faites glisser légèrement le gabarit en l'éloignant de vous.

QUEUES D'ARONDE SEMI-AVEUGLES

Le joint en queues d'aronde semi-aveugles est l'un des types les plus courants de joints, et il constitue le choix idéal pour la construction de tiroirs. Dans une construction de tiroir à joint semi-aveugle type, le joint n'est pas visible de l'avant, et il est invisible lorsque le tiroir est fermé.

REMARQUE

Pour les joints semi-aveugles en miniature, utilisez le kit d'accessoires pour l'appareil 4215. Utilisez des morceaux de bois sans valeur jusqu'au moment où vous serez tout à fait à l'aise avec l'appareil. Vous pouvez couper les planches à queues et tenons semi-aveugles simultanément avec les appareils de la série 4200. Montez les guides excentrés corrects - noir pour la version standard et argent pour la version miniature.

• Gabarit pour joints en queues d'aronde semi-aveugles
• Mèche à queues d'aronde de 17/32 po, 7°, 43776PC
  ● Guide de gabarit de 3/4 po de diam. ext., 42040
• Contre-écrou de guide de gabarit, 42239

PIÈCES NÉCESSAIRES POUR LA VERSION MINIATURE

● Gabarit pour joints en queues d'aronde, version miniature
- Mèche à queues d'aronde de 17/32 po, 7°, 43776PC
- Guide de gabarit de 3/8 po de diam. ext., 42037 (avec mèche à queues d'aronde)
- Contre-écrou de guide de gabarit, 42239
● Guides excentrés, version miniature (argent)

COUPE DE QUEUES D'ARONDE SEMI-AVEUGLES

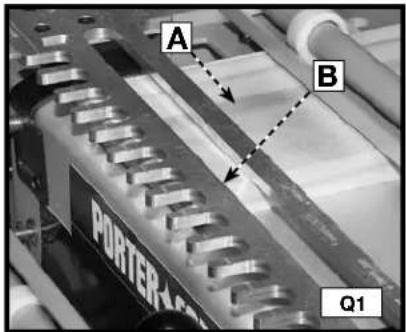

1. Bridez la planche à tenons (avant du tiroir) (A, sur la Fig. Q1) dans la bride du haut (position de montage horizontale) avec l'extérieur de la planche faisant face à l'appareil.
2. Assujettissez le gabarit (B) en haut de la planche à tenons. Vérifiez la planéité en plaçant une main sur le gabarit et en utilisant l'autre main pour serrer les boutons du gabarit.

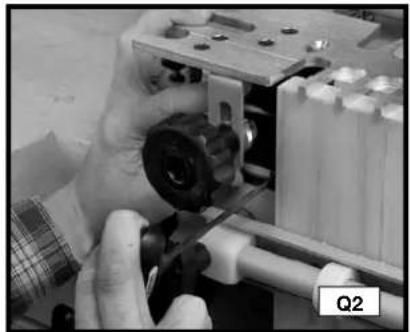

3. Faites glisser le guide excentré de gauche. Employez les guides excentrés noirs pour la coupe standard, et l'argent pour la coupe miniature.

A B PORTER Q1

1. Bridez la planche à queues (côté du tiroir) dans la bride du bas (position verticale) sur le côté gauche de l'embase, avec l'extérieur de la planche faisant face à l'appareil (A, sur la Fig. Q3).

2. Centrez la planche entre la queue droite la plus éloignée vers la gauche et la queue droite la plus proche vers la droite de la planche.

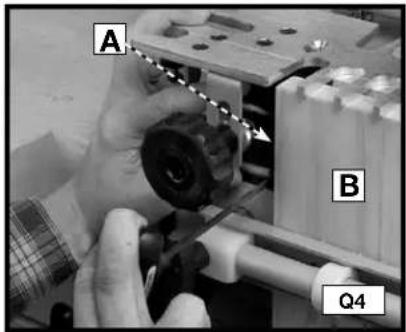

3. Faites glisser le guide excentré de gauche (A, sur la Fig. Q4) pour qu'il repose contre la planche verticale et assujettissez-le.

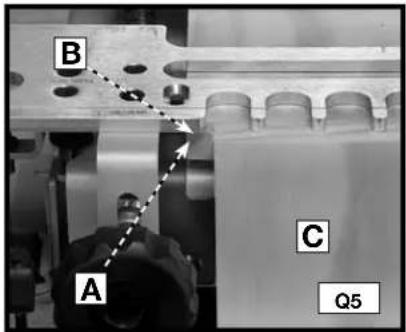

4. Repositionnez la planche à tenons (B, sur la Fig. Q5) de façon à ce qu'elle repose contre le guide excentré (A) et le bord arrière de la planche verticale (C).

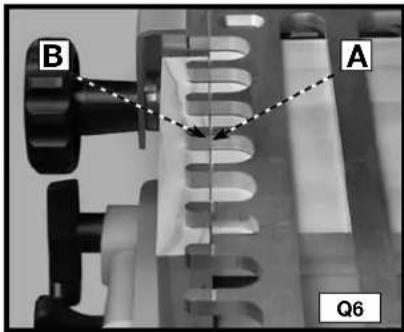

5. Alignez les lignes du gabarit avec l'intersection de la planche à tenons (A, sur la Fig. Q6) et la planche à queues (B).

6. Ajustez la profondeur de pénétration de la mèche de la défonceuse en utilisant le guide de profondeur de la mèche (A, sur la Fig. Q7).

7. Faites une « coupe grimpante » (de la droite vers la gauche) sur le bord extérieur de la planche verticale (Fig. Q8).

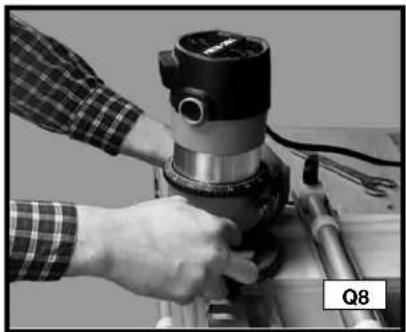

8. Coupez avec la défonceuse le long des queues droites du gabarit (Fig. Q9). Retirez les planches de l'appareil et assurez-vous que le joint est bien ajusté.

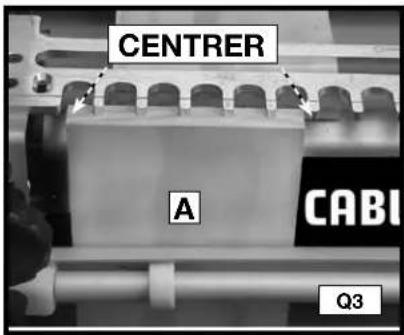

CENTRER A CABI Q3

A B Q4

B A C Q5

B A Q6

A TIPS Q7

Pour les joints qui ne sont pas assez serrés, ajustez votre défonceuse de façon à faire une coupe plus profonde. (Mesurez l'écart (A, sur la Fig. Q11) lors de la coupe d'essai, et ajustez la défonceuse pour obtenir la profondeur désirée.)

Pour les joints qui sont trop serrés, ajustez votre défonceuse afin de produire une coupe moins profonde.

Une fois que vous aurez atteint la profondeur de coupe correcte, assujettissez le guide de profondeur de la mèche de défonceuse en place avec une clé de 3/8 po.

Si la partie avant du tiroir dépasse le côté du tiroir, changez la position du gabarit pour le rapprocher de vous (Fig. Q11).

Si la partie avant du tiroir ne dépasse pas légèrement le bord du côté du tiroir (Fig. Q12), changez la position du gabarit pour l'éloigner de vous.

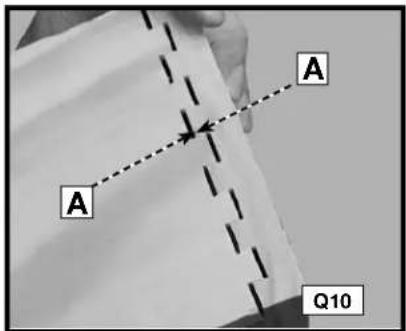

A A Q10

Pour produire des avants de tiroir, coupez les goupilles après que l'avant de tiroir ait été découpé en tranches. La profondeur de la tranche doit être plus profonde que le guide de profondeur.

REMARQUE Coupez les queues en premier.

Dans le cas des joints aveugles en miniature, utilisez le kit d'accessoires 4215.

Vous pouvez couper des tenons et des queues semi-aveugles simultanément avec des appareils de la série 4200.

Montez les guides excentrés corrects - noir pour la version standard et argent pour la version miniature.

• Gabarit pour joints en queues d'aronde semi-aveugles
• Mèche à queues d'aronde de 17/32 po, 7°, 43776PC
  ● Guide de gabarit de 3/4 po de diam. ext., 42040
• Contre-écrou de guide de gabarit, 42239

PIÈCES NÉCESSAIRES POUR LA VERSION MINIATURE

• Gabarit pour joints en queues d'aronde, version miniature
• Mèche à queues d'aronde de 9/32 po, 7°, 43777PC
• Guide de gabarit de 3/8 po de diam. ext., 42037 (avec mèche à queues d'aronde)
• Contre-écrou de guide de gabarit, 42239
  ● Guides excentrés, version miniature (argent)

COUPE DES QUEUES

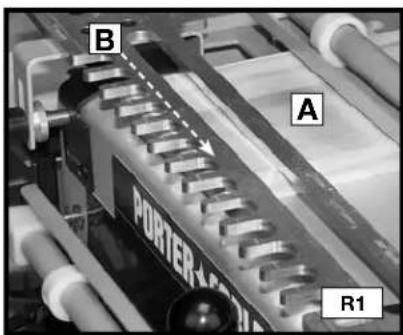

1. Bridez un morceau de bois sans valeur (A, sur la Fig. R1) dans la bride du haut (position de montage horizontale). Utilisez un morceau de bois sans valeur suffisamment épais pour empêcher la mèche d'entrer en contact avec l'embase (une épaisseur de 1/2 po convient dans ce but). Assujettissez le gabarit (B) en dessus du morceau de bois sans valeur (Fig. R1). Vérifiez la planéité en plaçant une main sur le morceau de bois et en utilisant l'autre main pour serrer les boutons du gabarit.

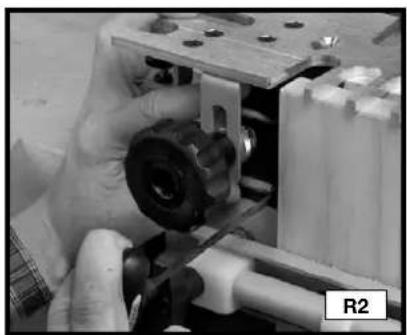

2. Faites glisser le guide excentré de gauche autant que possible vers la gauche (Fig. R2). (Utilisez les guides excentrés de couleur noire pour la coupe standard et les guides excentrés de couleur argent pour la coupe miniature.)
3. Changez la position du morceau de bois sans valeur pour qu'il repose contre le guide excentré et le bord arrière de la planche verticale (Fig. R3).

B A PORTER R1

1. Fabriquez une entretoise de profondeur égale à celle de la feuillure. Placez l'entretoise (A, sur la Fig. R4) contre le bord gauche de la planche à queues, puis faites glisser le guide excentré de gauche (B) de façon à ce qu'il repose contre l'entretoise et assujettissez le guide excentré.

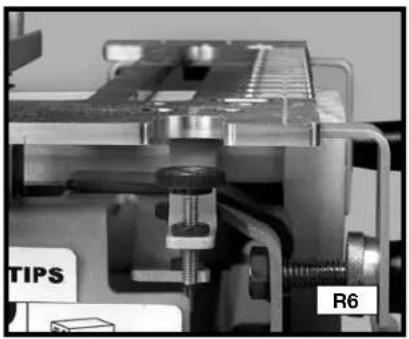

2. Changez la position du morceau de bois sans valeur (C) pour qu'il repose contre le guide excentré et le bord arrière de la planche verticale.

1. Alignez la ligne de gabarit « semi-aveugle » (A, sur la Fig. R5) avec la ligne formée à l'intersection du morceau de bois sans valeur supplémentaire (B) et de la planche verticale.

Montez la mèche à queues d'aronde et le guide de gabarit sur la défonceuse, et ajustez la profondeur de pénétration de la mèche de la défonceuse en utilisant le guide de profondeur de la mèche « semi-aveugle » (Fig. R6).

Faites une « coupe grimpante » (de la droite vers la gauche) sur le bord extérieur de la planche à queues afin de réduire le risque d'éclatement du bois (Fig. R7).

Découpez les queues droites du gabarit et autour de celles-ci depuis la gauche vers la droite (Fig. R8).

1. Bridez la planche à tenons dans la bride du haut (position de montage horizontale) avec la surface extérieure faisant face à l'embase de l'appareil.

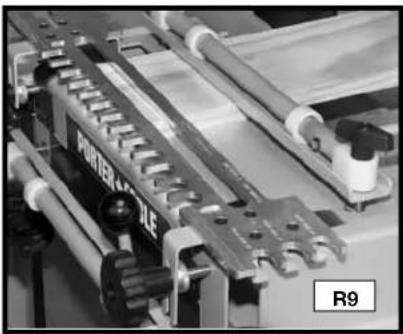

2. Assujettissez le gabarit en haut de la planche à tenons en vérifiant sa planéité (Fig. R9).
3. Changez la position de la planche à tenons de façon (A, sur la Fig. R10) à ce qu'elle repose contre le guide excentré de gauche (B) et à ce que le bord intérieur de la feuillure (A, sur la Fig. R11) soit aligné avec la ligne d'alignement « semi-aveugle » (B).
4. Découpez les queues droites du gabarit et autour de celles-ci depuis la gauche vers la droite.

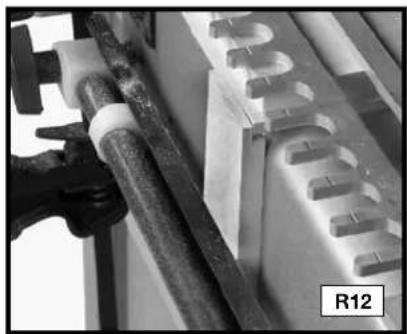

1. Retirez les planches de l'appareil et assurez-vous qu'elles sont bien ajustées.

REMARQUE: Autre méthode pour aligner la planche à tenons - employez un conseil avec celle de la feuillure. la même largeur as celle de la feuillure sur l'objet (R12).

Les méthodes d'ajustage et de résolution des problèmes pour les queues d'aronde semi-aveugles avec une partie avant à rebord sont les mêmes que pour les queues d'aronde semi-aveugles ordinaires.

JOINTS À EMBOÎTEMENT

Les joints à emboîtement ont des protubérances droites qui s'entrecroisent et doivent être maintenues en place par de la colle. La superficie considérable sur laquelle de la colle peut être appliquée permet de produire des grands projets robustes.

REMARQUE Si vous utilisez l'appareil à queues d'aronde 4210, vous aurez besoin du kit d'accessoires 4213 pour produire ce joint. Vous aurez besoin du kit d'accessoires 4215 pour les joints à emboîtement en miniature. Les queues droites des joints à emboîtement sont espacées avec des incréments de 1 pouce (1/2 pouce pour la version miniature).

PIÈCES NÉCESSAIRES

• Gabarit pour joints en queues d'aronde traver san tes et pour joints à emboîtement
• Mèche droite de 1/2 po de diamètre (non jointe) la longueur de l'instrument de coupe doit être au moins égale à l'épaisseur de la pièce à travailler.
  ● Guide de gabarit de 3/4 po de diam. ext., 42040
• Contre-écrou de guide de gabarit, 42239

PIÈCES NÉCESSAIRES POUR LA VERSION MINIATURE

● Gabarit pour joints en queues d'aronde, version miniature
- Mèche droite de 1/4 po de diamètre (non jointe) Instrument de coupe d'au moins 1/2 po de long
● Guide de gabarit de 3/8 po de diam. ext., 42037
- Contre-écrou de guide de gabarit, 42239

COUPE DE LA PREMIÈRE PIÈCE À TRAVAILLER

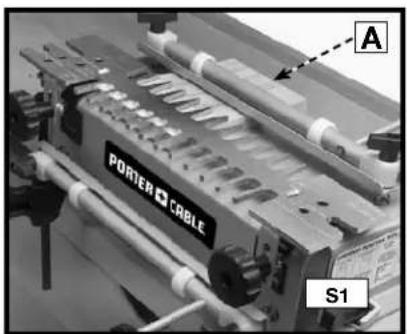

1. Bridez un morceau de bois sans valeur (A, sur la Fig. S1) dans la bride du haut (position de montage horizontale) de la même épaisseur que la deuxième pièce à travailler.

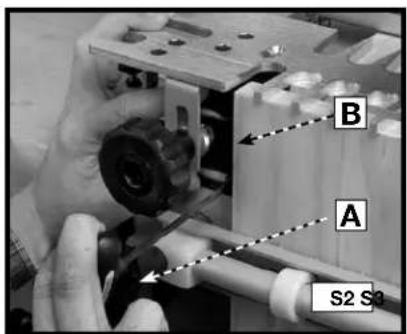

2. Utilisez la clé à poignée en forme de T (A, sur la Fig. S2) pour desserrer la vis sur le guide excentré de gauche (B). Faites glisser le guide aussi loin vers la gauche que possible.

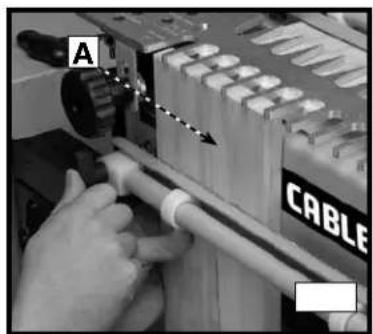

3. Montez la pièce à travailler (A, sur la Fig. S3) dans la bride du bas (position de montage verticale) avec la surface extérieure faisant face à l'embase de l'appareil.

POWER CABLE S1

B A S2 S3

A CABLE

1. Repositionnez le guide excentré de gauche de façon à ce qu'il repose contre la pièce à travailler.
2. Alignez le gabarit en utilisant la ligne de gabarit « queues/ emboîtement » avec l'intersection du morceau de bois supplémentaire et de la pièce à travailler.
3. Montez la mèche droite et le guide de gabarit sur la défonceuse, et ajustez la profondeur de pénétration de la mèche de la défonceuse en utilisant le guide de profondeur de la mèche « queues/emboîtement ».

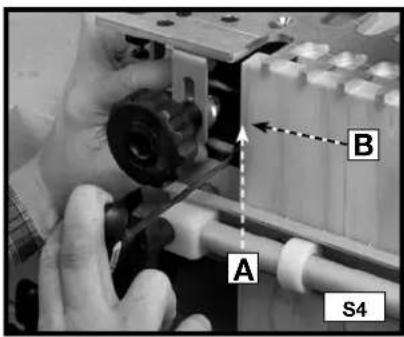

A B S4

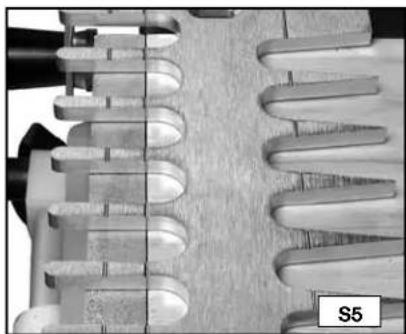

1. Découpez entre les queues droites de l'appareil avec le guide de gabarit contre le côté gauche des queues droites, à la fois à l'intérieur et à l'extérieur. Cette légère pression vers la gauche contribuera à empêcher la production de joints insuffisamment serrés.

2. Retirez la pièce à travailler de l'appareil.

COUPE DE LA DEUXIÈME PIÈCE À TRAVAILLER

REMARQUE: Si l'épaisseur de la première pièce à travailler n'est pas la même que celle de la deuxième pièce à travailler, remplacez le morceau de bois sans valeur se trouvant dans la bride du haut (position de montage horizontale) par un autre morceau ayant la même épaisseur que la première pièce à travailler.

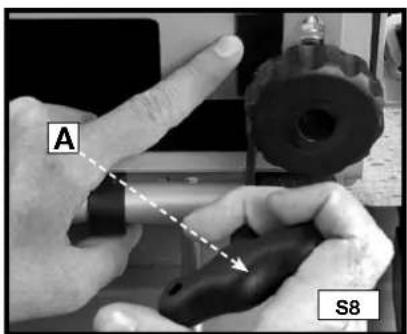

1. Utilisez la clé à poignée en forme de T (A, sur la Fig. S8) pour desserrer la vis sur le guide excentré de droite. Déplacez le guide aussi loin que possible vers la droite.

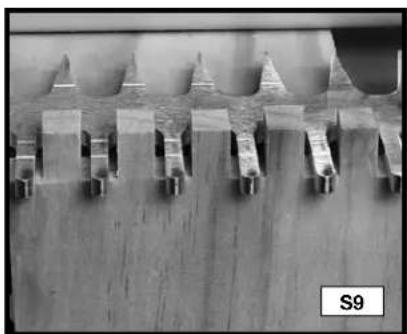

2. Bridez la première planche dans la bride du bas sur le côté droit de l'appareil avec les queues droites dépassant le gabarit (Fig. S9). Centrez les protubérances du bois entre les queues droites du gabarit.
3. Faites glisser le guide excentré de droite de façon à ce qu'il repose contre la pièce à travailler et assujettissez-le au moyen de la clé à poignée en forme de T (Fig. S10).
4. Retirez la première pièce à travailler.

A S8

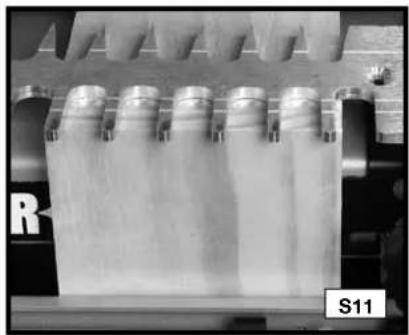

1. Bridez la deuxième pièce à travailler (A, sur la Fig. S11) dans la bride du bas (position de montage verticale) sur le côté droit de l'appareil de façon à ce qu'elle repose contre le gabarit (B) et également contre le guide excentré de droite (C) avec la surface extérieure orientée dans le sens opposé à celui de l'appareil.
2. Si l'épaisseur de la deuxième pièce à travailler n'est pas la même que celle de la première, réinitialisez la profondeur de pénétration de la mèche de la défonceuse en utilisant le guide de profondeur de mèche « queues/emboîtement ».
3. Découpez entre les queues droites de l'appareil avec le guide de gabarit reposant contre le côté gauche des queues droites, à la fois à l'intérieur et à l'extérieur. Cette légère pression vers la gauche contribuera à éviter de produire des joints insuffisamment serrés (Fig. S12).
4. Retirez la deuxième pièce à travailler et assemblez le joint (Fig. S13).

REMARQUE La dureté (l'emmanchement) du joint à emboîtement ne peut pas faire l'objet de réglages.

QUEUES D'ARONDE COULISSANTES

Les queues d'aronde coulissantes (queues d'arondes coulissantes) sont utilisés essentiellement dans la construction d'armoires et de casiers, de meubles audio-vidéo et d'étagères. Les appareils de la série 4200 ont trois épaisseurs prédéterminées pour les lambris (1/4 po, 3/8 po et 1/2 po), mais vous pouvez ajuster manuellement la profondeur de pénétration de la mèche de votre défonceuse sur n'importe quel réglage.

REMARQUE Assurez-vous que la mèche de la défonceuse ne pénétrera pas dans l'embase ou dans les guides excentrés pendant cette coupe. Les appareils 4210 et 4212 contiennent tout ce qu'il faut pour cette coupe.

PIÈCES NÉCESSAIRES

● Gabarit pour joint à queue d'aronde sur chant
- Mèche à queues d'aronde de 17/32 po. 7°, 43776PC
● Guide de gabarit de 3/4 po de diam. ext., 42040
- Contre-écrou de guide de gabarit, 42239

COUPE DE PLANCHES À JOINT À QUEUE D'ARONDE SUR CHANT

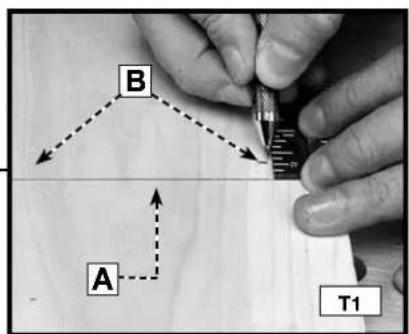

1. Marquez l'axe (A, sur la Fig. T1) de l'emplacement du joint à queue d'aronde sur chant sur la pièce à travailler.

2. Faites à deux marks (B, sur la Fig. T1) à 3/8 po à partir de la ligne centrale des queue d'aronde sur chant (A, sur la Fig. T1).

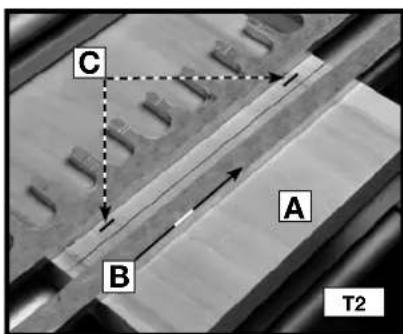

3. Insérez la pièce à travailler dans la bride du haut (position de bridage horizontale) et placez le gabarit du joint à queue d'aronde sur chant sur l'appareil avec le côté de ce joint vous faisant face. Ajustez le gabarit de manière à ce que les lignes que vous avez tracées lors de la DEUXIÈME ÉTAPE soient alignées exactement avec les bords de la rainure.

B A T1

C A B T2

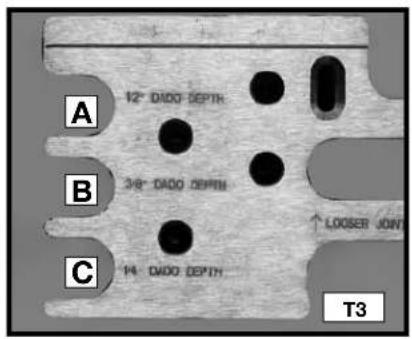

1. Ajustez la profondeur de pénétration de la mèche de votre défonceuse en utilisant l'une des trois options (A, B, ou C, sur la Fig. T3) sur le côté gauche du gabarit, ou en réglant manuellement la défonceuse sur une autre profondeur.

2. Coupez lentement le long de la rainure, de la gauche vers la droite (Fig. T4). (Certains queues d'aronde coulissantes profonds peuvent nécessiter la coupe de la plus grande partie du matériau avec une mèche droite).

3. Retirez la pièce à travailler.

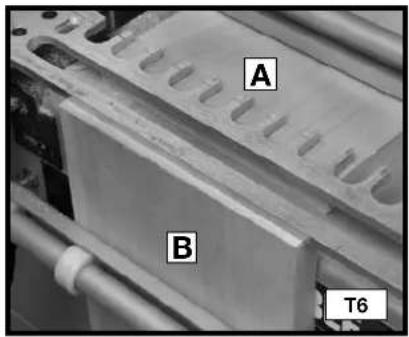

1. Montez un morceau de bois sans valeur (A, sur la Fig. T6) dans la bride du haut (position de montage horizontale).

2. Montez la planche à tenons (B, sur la Fig. T6) dans la bride du bas (position de montage verticale).

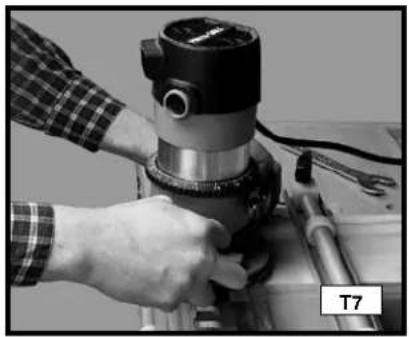

3. Effectuez une coupe grimpante (de la droite vers la gauche) sur le bord avant du gabarit.

4. Réalisez une autre coupe de gauche à droite le long du bord avant du gabarit.

5. Enlevez la planche à tenons .Maintenez la même extrémité haute et tournez le conseil de sorte que le côté de coupe du visage de conseil la base. Recommencez les ÉTAPES 3 et 4.

6. Retirez la planche à tenons et ajustez le joint en place.

A B T6

Pour les joints qui ne sont pas assez serrés, faites glisser le gabarit en le rapprochant de vous et coupez à nouveau la planche à tenons.

Pour les joints qui sont trop serrés, faites glisser le gabarit en l'éloignant de vous et coupez à nouveau la planche à tenons

GUIDE DE DEPANNAGE

Pour l'assistance avec votre outil, visiter notre site web à www.deltaportercable.com pour une liste de centres de maintenance ou composer le (888)-848-5175 pour le service à la clientèle.

ENTRETIEN

NETTOYER VOS OUTILS

Nettoyer régulièrement les passages d'air avec de l'air comprimé à sec. Toutes les pièces en plastiques doivent être nettoyées avec un chiffon doux légèrement humide. Ne nettoyer JAMAIS les pièces en plastique avec des dissolvants. Ils pourraient dissoudre ou autrement endommager ces pièces.

AVERTISSEMENT

Mettez ANSI Z87.1 toujours des lunettes de sécurité quand vous utilisez de l'air comprimé.

SERVICE

PIÈCES DE RECHANGE

Utiliser seulement des pièces de rechange identiques. Pour obtenir une liste des pièces de rechange ou pour en commander, consulter notre site Web au www.deltaportercableservicenet.com. Commander aussi des pièces auprès d'une succursale d'usine ou composer le (888)-848-5175 pour le service à la clientèle et recevoir ainsi une assistance personnalisée de techniciens bien formés.

REPLACEMENT GRATUIT DE L'ETIQUIETTE

Si les étiquettes d'avertissement deviennent illisibles ou sont manquantes, composer le [phone] pour en obtenir le remplacement gratuit.

Model 4210 12" Dovetail Jig ⚠ WARNING TO REDUCE THE RISK OF INJURY, USER MUST READ INSTRUCTION MANUAL BEFORE OPERATING PRODUCT. Ser. No. ⚠ AVERTISSEMENT AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE LE MODE D'EMPLOI AVANT D'UTILISER LE PRODUIT. ⚠ ADVERTENCIA PARA REDUCR EL RIESGO DE LESIONES, EL USUARIO DÈBE LEER EL MANUAL DE INSTRUCCIONES ANTES DE OPERAR EL PRODUCTO. PORTER-CABLE, Jarsson TN 38305

ENTRETIEN ET RÉPARATION

Tous les outils de qualité finissent par demander un entretien ou un changement de pièce. Pour de plus amples renseignements à propos de Porter-Cable, ses succursales d'usine ou un centre de réparation sous garantie autorisé, consulter notre site Web au www.deltaportercable.com ou composer le (888)-848-5175 pour le service à la clientèle. Toutes les réparations effectuées dans nos centres de réparation sont entièrement garanties contre les défauts de matériaux et de main-d'oeuvre. Nous ne pouvons garantir les réparations effectuées en partie ou totalement par d'autres.

Pour de plus amples renseignements par courrier, écrire à PORTER-CABLE, 4825 Highway 45 North, Jackson, Tennessee 38305, É.-U. – à l'attention de : Product Service. S'assurer d'indiquer toutes les informations figurant sur la plaque signalétique de l'outil (numéro du modèle, type, numéro de série, etc.).

ACCESSOIRES

Une ligne complète des accessoires est fournie des centres commerciaux d'usine de par votre de Porter-Cable•Delta fournisseur, de Porter-Cable•Delta, et des stations service autorisées par Porter-Cable. Veuillez visiter notre site Web www.deltaportercable.com pour un catalogue ou pour le nom de votre fournisseur plus proche.

AVERTISSEMENT

Depuis des accessoires autre que ceux offerts par Porter-Cable•Delta n'ont pas été

testés avec ce produit,utilisation de tels accessoires a pu être dangereux. Pour l'exploitation sûre, seulement Porter-Cable•Delta a recommandé des accessoires devrait être utilisé avec ce produit.

GARANTIE LIMITÉE DE TROIS ANS

PORTER-CABLE réparera, sans frais, tout produit défectueux causé par un défaut de matériel ou de fabrication pour une période de trois ans à compter de la date d'achat. La présente garantie ne couvre pas les pièces dont la défectuosité a été causée par une usure normale ou l'usage abusif de l'outil. Pour obtenir de plus amples renseignements sur les pièces ou les réparations couvertes par la présente garantie, visiter le site www.deltaportercable.com ou composer le [phone]. Cette garantie ne s'applique pas aux accessoires et ne vise pas les dommages causés par des réparations effectuées par un tiers. Cette garantie confère des droits légaux particuliers à l'acheteur, mais celui-ci pourrait aussi bénéficier d'autres droits variant d'un état ou d'une province à l'autre.

En plus de la présente garantie, les outils PORTER-CABLE sont couverts par notre :

CONTRAT D'ENTRETIEN GRATUIT D'UN AN: PORTER-CABLE entretiendra l'outil et remplacera les pièces usées au cours d'une utilisation normale et ce, gratuitement, pendant une période d'un an à compter de la date d'achat, et la.

GARANTIE DE REMBOURSEMENT DE 90 JOURS: Si l'acheteur n'est pas entièrement satisfait, pour quelque raison que ce soit, du rendement de l'outil électrique ou de la cloueuse PORTER-CABLE, celuici peut le retourner, accompagné d'un reçu, dans les 90 jours à compter de la date d'achat, pour obtenir un remboursement intégral, sans aucun problème.

AMÉRIQUE LATINE : Cette garantie ne s'applique aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l'emballage, appeler l'entreprise locale ou consulter le site Web pour les informations relatives à cette garantie.

Pour enregistrer l'outil en vue d'obtenir un service de garantie, consulter notre site Web au www.deltaportercable.com.

Pour l'assistance avec votre outil, visiter notre site web à www.deltaportercable.com pour une liste de centres de maintenance ou composer le (888)-848-5175 pour le service à la clientèle.

MANTENIMIENTO

MANTENGA LAS HERRAMIENTAS LIMPIAS
