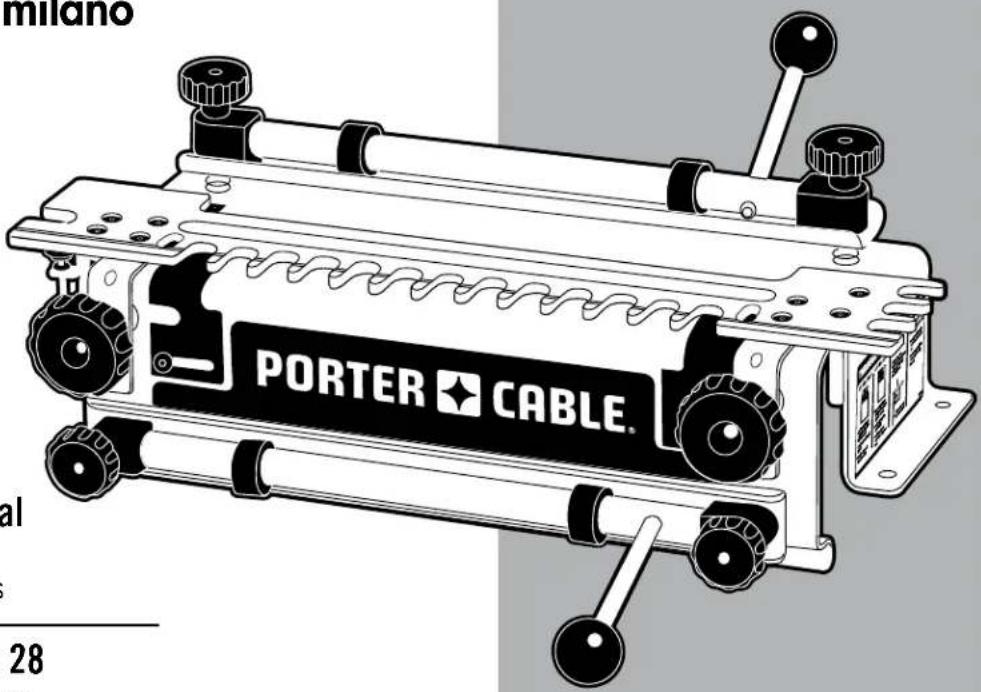

MANUAL DE USUARIO 4210 Porter-Cable

LESIONES, EL USUARIO DEBE LEER

EL MANUAL DE INSTRUCCIONES ANTES DE OPERAR EL PRODUCTO.

LESIONES, EL USUARIO DEBE LEER

EL MANUAL DE INSTRUCCIONES ANTES DE OPERAR EL PRODUCTO.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Lea y entienda todas las instrucciones. Si no se siguen todas las instrucciones que aparecen a continuación, el resultado podría ser descargas eléctricas, incendio y/o lesiones corporales graves. GUARDE ESTAS INSTRUCCIONES. Technical Service Manager Porter-Cable Corporation 4825 Highway 45 North Jackson, TN 38305 Esta herramienta se diseñó para realizar ciertas aplicaciones. Porter-Cable recomienda enfáticamente que esta herramienta NO sea modificada ni utilizada para aplicaciones que no sean aquéllas para las que fue diseñada. Si tiene alguna pregunta relacionada con la aplicación de la herramienta, NO la use hasta que haya escrito a Porter‑Cable y le hayamos aconsejado.

1. MANTENGA LIMPIA EL ÁREA DE TRABAJO. Las áreas desordenadas y los bancos de trabajo desordenados invitan a que

se produzcan lesiones.

2. EVITE LOS ENTORNOS PELIGROSOS. No exponga las herramientas mecánicas a la lluvia. No use herramientas mecánicas

en lugares húmedos o mojados. Mantenga el área bien iluminada. Evite los entornos en los que haya sustancias químicas y los entornos corrosivos. No use la herramienta en presencia de líquidos o gases inflamables.

3. PROTÉJASE CONTRA LAS DESCARGAS ELÉCTRICAS. Evite el contacto del cuerpo con las superficies conectadas a

tierra. Por ejemplo: tuberías, radiadores, estufas de cocina y refrigeradores.

4. MANTENGA ALEJADOS A LOS NIÑOS. No deje que los visitantes entren en contacto con la herramienta ni con el cordón

de extensión. Todos los visitantes se deben mantener alejados del área de trabajo.

5. ALMACENE LAS HERRAMIENTAS QUE NO ESTÉ USANDO. Cuando la herramienta no se esté usando, se debe almacenar

en un lugar seco y elevado o cerrado con llave, fuera del alcance de los niños.

6. NO FUERCE LA HERRAMIENTA. La herramienta hará el trabajo mejor y de modo más seguro a la capacidad nominal para

la que fue diseñada.

7. USE LA HERRAMIENTA ADECUADA. No fuerce una herramienta pequeña o un aditamento pequeño a hacer el trabajo de

una herramienta de servicio pesado. No use una herramienta para un propósito para el que no está diseñada. Por ejemplo, no use una sierra circular para cortar ramas o troncos de árbol.

8. VÍSTASE APROPIADAMENTE. No use ropa holgada ni alhajas. La ropa holgada, los cordones de las prendas y las alhajas

pueden quedar atrapados en las piezas móviles. Se recomiendan guantes de goma y calzado antideslizante cuando se trabaje al aire libre. Use una cubierta protectora del pelo para sujetarse el pelo largo.

9. USE ANTEOJOS DE SEGURIDAD QUE CUMPLAN CON LA NORMA ANSI Z87.1. Use lentes o anteojos de seguridad

mientras esté utilizando herramientas mecánicas. Use también una careta o una máscara antipolvo si la operación genera polvo. Todas las personas que estén en el área donde se estén utilizando herramientas mecánicas deben usar también anteojos de seguridad y una careta o una máscara antipolvo.

10. NO MALTRATE EL CABLE DE ALIMENTACIÓN. No lleve nunca la herramienta por el cable de alimentación ni tire de

dicho cable para desconectarlo del tomacorriente. Mantenga el cable de alimentación alejado del calor, el aceite y los bordes afilados. Haga que un cable de alimentación y un protector contra tirones que estén dañados o desgastados sean reemplazados inmediatamente. NO INTENTE REPARAR EL CABLE DE ALIMENTACIÓN.

11. SUJETE FIRMEMENTE LA PIEZA DE TRABAJO. Use abrazaderas o un tornillo de carpintero para sujetar la pieza de

trabajo. Esto es más seguro que usar la mano y deja libres las dos manos para operar la herramienta.12. NO INTENTE ALCANZAR DEMASIADO LEJOS. Mantenga un apoyo de los pies y un equilibrio adecuados en todo momento.

13. MANTENGA LAS HERRAMIENTAS CON CUIDADO. Mantenga las herramientas afiladas y limpias para lograr un

rendimiento mejor y más seguro. Siga las instrucciones de lubricación y cambio de accesorios. Inspeccione periódicamente los cables de alimentación de las herramientas y, si están dañados, haga que sean reparados por un centro de servicio autorizado. Inspeccione periódicamente los cordones de extensión y reemplácelos si están dañados. Haga que todas las piezas desgastadas, rotas o perdidas sean reemplazadas inmediatamente. Mantenga los mangos secos, limpios y libres de aceite y grasa.14. DESCONECTE LAS HERRAMIENTAS cuando no estén en uso, antes de hacerles servicio de ajustes y reparaciones y cuando cambie accesorios, tales como hojas, brocas, cortadores, etc.

14. DESCONECTE LAS HERRAMIENTAS cuando no estén en uso, antes de hacerles servicio de ajustes y reparaciones y

cuando cambie accesorios, tales como hojas, brocas, cortadores, etc.

15. QUITE LAS LLAVES DE AJUSTE Y DE TUERCA. Fórmese el hábito de comprobar que las llaves de ajuste y de tuerca se

hayan quitado de la herramienta antes de encender la herramienta. Indica una situación de inminente riesgo, la cual, si no es evitada, causará la muerte o lesiones serias. Indica una situación potencialmente riesgosa, que si no es evitada, podría resultar en la muerte o lesiones serias. Indica una situación potencialmente peligrosa, la cual, si no es evi- tada, podría resultar en lesiones menores o mode-radas. Usado sin el símbolo de seguridad de alerta indica una situa-ción potencialmente ries- gosa la que, si no es evitada, podría causar daños en la propiedad.

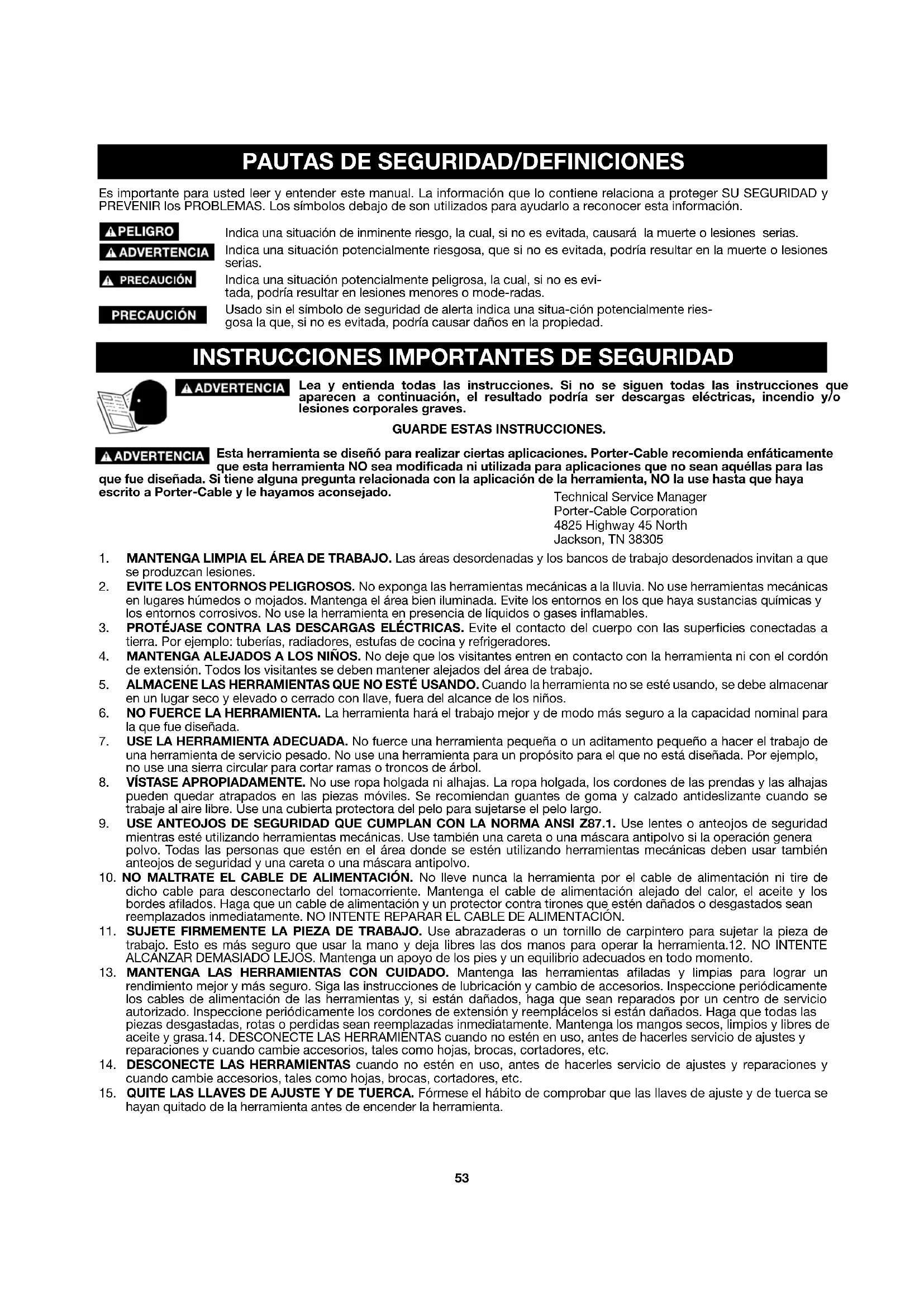

PAUTAS DE SEGURIDAD/DEFINICIONES

Es importante para usted leer y entender este manual. La información que lo contiene relaciona a proteger SU SEGURIDAD y PREVENIR los PROBLEMAS. Los símbolos debajo de son utilizados para ayudarlo a reconocer esta información.54 SI NO SE SIGUEN ESTAS NORMAS, EL RESULTADO PODRÍA SER LESIONES CORPORALES GRAVES.

NORMAS DE SEGURIDAD ADICIONALES

1. LEA Y SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD contenidas en el manual de instrucciones suministrado con

2. SUJETE FIRMEMENTE LA PIEZA DE TRABAJO. Asegúrese de que el dispositivo de fijación/posicionador para colas de

milano esté anclado firmemente para evitar que se mueva.

3. ASEGÚRESE DE QUE EL CONJUNTO DEL CABLE DE ALIMENTACIÓN ESTÉ LIBRE y no se enganche durante las

operaciones de fresado.

4. MANTENGA LAS MANOS ALEJADAS del cortador cuando el motor esté en marcha, para evitar lesiones corporales.

5. MANTENGA UN AGARRE SEGURO en la fresadora cuando arranque el motor, para resistir el par de torsión de arranque.

6. MANTÉNGASE ALERTA y mantenga el cortador libre y despejado de todos los objetos extraños mientras el motor esté en

7. ASEGÚRESE DE QUE EL MOTOR SE HAYA DETENIDO POR COMPLETO antes de retirar la fresadora del dispositivo de

fijación/posicionador para colas de milano y dejar a un lado el dispositivo de fijación/posicionador entre operaciones.

8. NO QUITE NUNCA EL MOTOR DE LA FRESADORA de la base de la fresadora mientras la guía de plantilla y la broca para

colas de milano estén instaladas. Es posible que la broca para colas de milano no quepa a través del agujero de la guía de plantilla.

9. APRIETE FIRMEMENTE LA TUERCA DE FIJACIÓN DE LA GUÍA DE PLANTILLA.

10. ALGUNAS MADERAS CONTIENEN CONSERVANTES QUE PUEDEN SER TÓXICOS. Tenga cuidado adicional para

prevenir la inhalación y el contacto con la piel cuando trabaje con estos materiales. Solicite y siga toda la información de seguridad disponible a través de su proveedor de materiales.

Cuando haga servicio de ajustes y reparaciones de la herramienta, utilice únicamente piezas de repuesto idénticas.

16. EVITE EL ARRANQUE NO INTENCIONADO. No transporte una herramienta enchufada con el dedo en el

interruptor. Asegúrese de que el interruptor esté en la posición de apagado cuando enchufe la herramienta. Mantenga las manos, el cuerpo y la ropa alejados de las hojas, las brocas, los cortadores, etc., cuando enchufe la herramienta.

17. CORDONES DE EXTENSIÓN PARA USO A LA INTEMPERIE. Cuando la herramienta se use al aire libre, utilice únicamente

cordones de extensión marcados con las palabras "Suitable for use with outdoor appliances - store indoors when not in use" (Adecuado para uso con electrodomésticos para intemperie, almacénelo en el interior cuando no lo esté usando). Si se va a usar un cordón de extensión en el exterior, debe estar marcado con el sufijo W-A o w después de la designación de tipo de cordón.

18. MANTÉNGASE ALERTA. Fíjese en lo que está haciendo. Use el sentido común. No utilice la herramienta cuando esté

cansado o bajo la influencia de medicamentos, alcohol o drogas.

19. COMPRUEBE SI HAY PIEZAS DAÑADAS. Antes de utilizar más la herramienta, un protector dañado u otra pieza que esté

dañada deben ser comprobados minuciosamente para determinar si funcionarán correctamente y realizarán la función para la que se diseñaron. Compruebe la alineación de las piezas móviles, si las piezas móviles se atascan, si hay piezas rotas, el mon taje y cualquier otra situación que pueda afectar su funcionamiento. Un protector dañado u otra pieza que esté dañada deben ser reparados o reemplazados adecuadamente por un centro de servicio autorizado, a menos que se indique otra cosa en otra parte de este manual de instrucciones. Haga que un centro de servicio autorizado reemplace los interruptores defectuosos. No use la herramienta si el interruptor no la enciende y apaga.

20. USE PROTECCIÓN DE OÍDOS QUE CUMPLA CON LA NORMA ANSI S3.19 para protegerse contra una posible pérdida

de audición. Los tipos de colas de milano incluyen colas de milano pasantes, colas de milano semiciegas, colas de milano semiciegas con una parte delantera con reborde, colas de milano pasantes en inglete, colas de milano ciegas y colas de milano en inglete. De estas juntas, las pasantes, las semiciegas y la semiciegas con una parte delantera con reborde son las más comunes. GENERALIDADES SOBRE LAS JUNTAS DE COLA DE MILANO Y LAS JUNTAS DE CAJA La junta de cola de milano es una junta tradicional que es tanto fuerte como visualmente atractiva. Esta junta tiene salientes ensanchados (colas) que se cortan en una tabla (lado del cajón) y salientes con lados inclinados (espigas) que se cortan en la otra tabla (parte delantera o trasera del cajón). Al unir las dos piezas, las colas y las espigas se acoplan y se bloquean juntas mecánicamente, de modo que al tirar de la parte delantera del cajón se tirará del lado del cajón, y además sin necesidad de elementos de sujeción (tornillos, clavos, etc.). Como las espigas y las colas tienen una cantidad suficiente de superficie, la junta se hace incluso más fuerte con cola adhesiva.

NOTA: Este manual incluye la instrucción para las operaciones básicas de giga de cola de milano. Visite por favor nuestro sitio web en www.deltaportercable.com para el manual suplementario que da la instrucción para procedimientos más avanzados.55

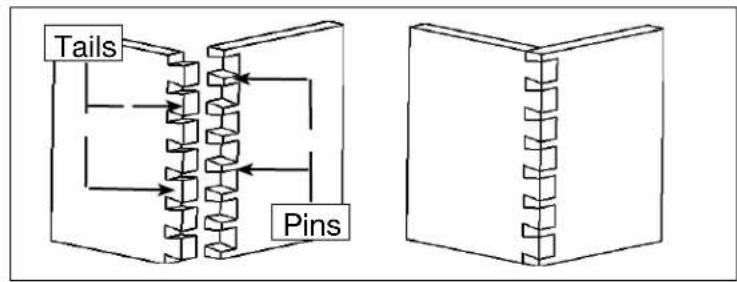

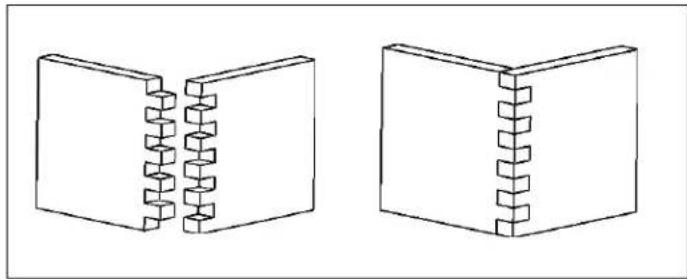

COLAS DE MILANO PASANTES

COLAS DE MILANO SEMICIEGAS CON UNA PARTE DELANTERA CON REBORDE Tails Pins JUNTA DE CAJA (DEDOS) Una junta similar, denominada junta de caja o de dedos, tiene salientes rectos llamados dedos en ambas tablas. Esta junta se usa en estuches de joyas y otras cajas pequeñas. La junta de caja es fuerte porque tiene un área de superficie grande para cola adhesiva. La cola de milano deslizante consiste en una mortaja con forma de cola de milano en una tabla y una espiga con forma de cola de milano en la otra tabla. Este método es un modo sólido de conectar estantes fijos a paredes.

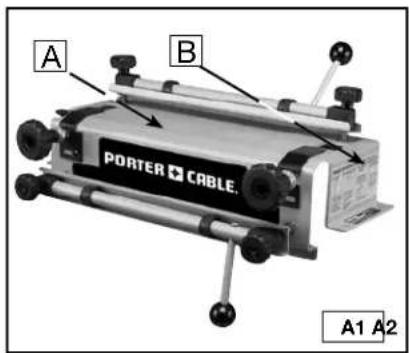

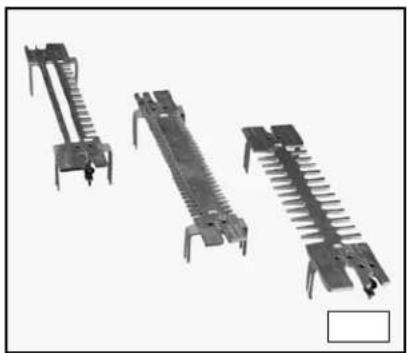

Los posicionadores para colas de milano de la serie 4200 vienen equipados con una base de acero extrafuerte fácil de montar (A), Fig. A1, que cuenta con un sistema de fijación diseñado para sujetar la madera y minimizar el resbalamiento de las tablas durante la realización de los cortes. A cada lado de la base se dan consejos de resolución de problemas (B). Se pueden usar tres plantillas de aluminio maquinado distintas (Fig. A2) en el sistema de posicionadores para crear todas las juntas descritas en este manual. Los dedos de cada plantilla se utilizan en combinación con las guías de plantilla (Fig. A3) para guiar la fresadora con el movimiento apropiado. Además, cada plantilla ayuda a ajustar la alineación adecuada de las tablas y la profundidad correcta de la broca de fresadora. Con este sistema de posicionadores se utilizan brocas para colas de milano y brocas rectas (Fig. A4 y A5). A1 A2

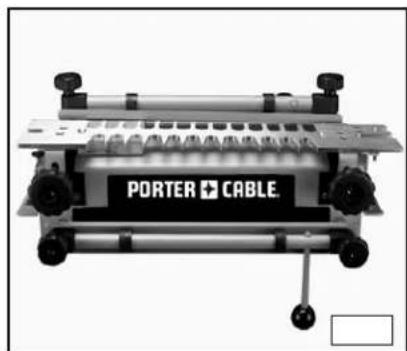

El posicionador para colas de milano de la serie 4200 de Porter-Cable le ayudará a cortar eficientemente estas juntas. Un juego de accesorios le permitirá cortar versiones miniatura de estas juntas para cajas de regalo pequeñas o cajones de compartimiento en un escritorio de cierre enrollante. La serie 4200 tiene también capacidad para cortar juntas más avanzadas (colas de milano que omiten espigas, bisagras de madera, juntas de extremo a extremo, varios tipos de juntas en ángulo y juntas con incrustaciones).

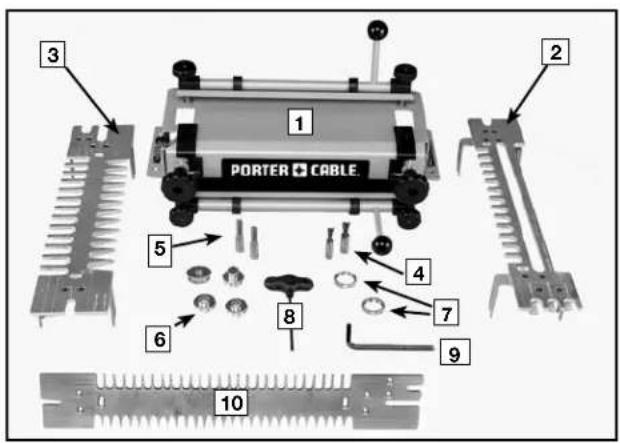

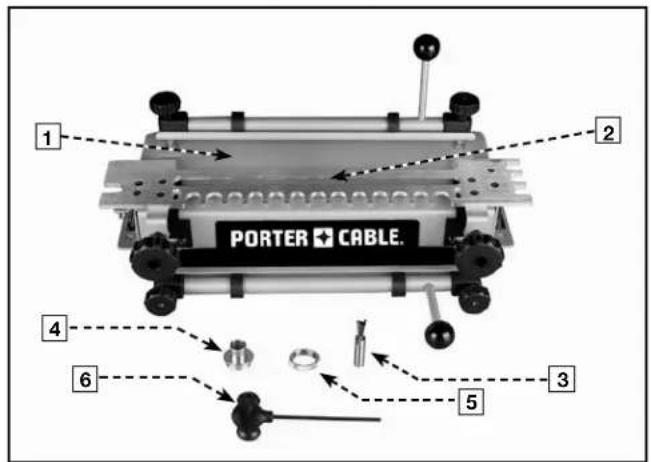

CAPACIDADES DEL PRODUCTO

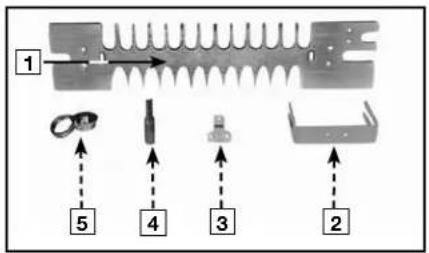

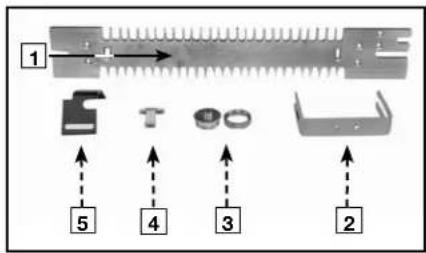

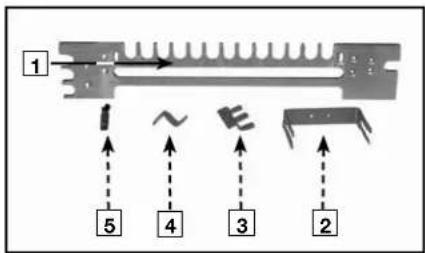

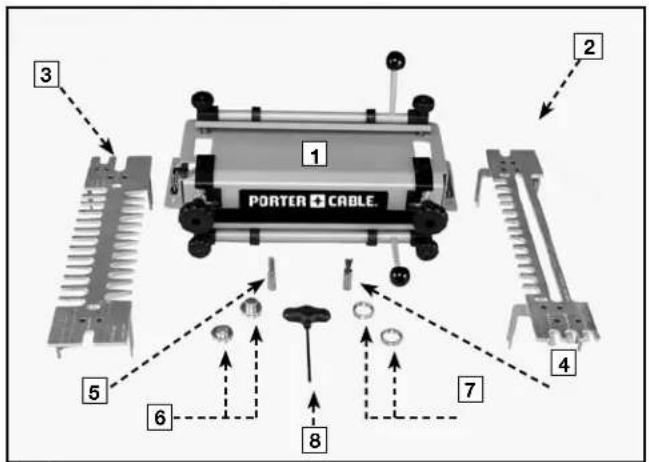

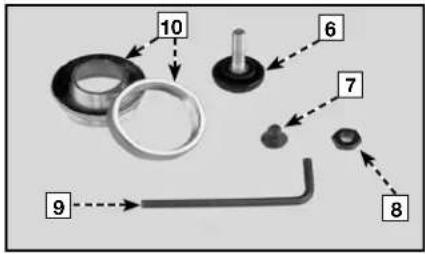

Las capacidades de los modelos específicos son las siguientes: Posicionadores 4210 Posicionador para colas de milano: semiciegas, semiciegas con una parte delantera con reborde y cola de milano deslizante. 4212 Posicionador para colas de milano de lujo: colas de milano pasantes, juntas de caja, colas de milano semiciegas, colas de milano semiciegas con una parte delantera con reborde y cola de milano deslizante. 4216 Juego combinado de sierra para colas de milano deluxe - colas de milano pasantes, juntas de caja, colas de milano semiciegas, colas de milano semiciegas con una parte delantera con reborde y mortajas de cola de milano, colas de milano pasantes de miniatura, colas de milano semiciegas de miniatura y juntas de caja miniatura. Accesorios 4211 Juego de accesorios: incluye la plantilla, la broca de fresadora y la guía de plantilla incluidas con el modelo 4210. 4213 Juego de accesorios: incluye todos los artículos necesarios para proporcionar al posicionador 4210 las mismas capacidades que el posicionador para colas de milano de lujo 4212. 4215 Juego de accesorios: contiene la plantilla, las brocas de fresadora y las guías de plantilla para hacer colas de milano pasantes miniatura y colas de milano semiciegas miniatura.57 CONTENIDO DE LA CAJA DE CARTÓN

2. Plantilla para colas de milano semiciegas y de mortaja

3. Broca para colas de milano

4. Guía de plantilla

5. Tuerca de fijación

6. Llave hexagonal con mango en T

2. Plantilla para colas de milano semiciegas y de mortaja

3. Plantilla para colas de milano pasantes y juntas de caja

6. Guía de plantilla (2)

7. Tuercas de fijación (2)

8. Llave hexagonal con mango en T

pasantes y juntas de caja

6. Guía de plantilla (2)

7. Tuercas de fijación (2)

8. Llave hexagonal con mango en T

10. Plantilla para colas de milano

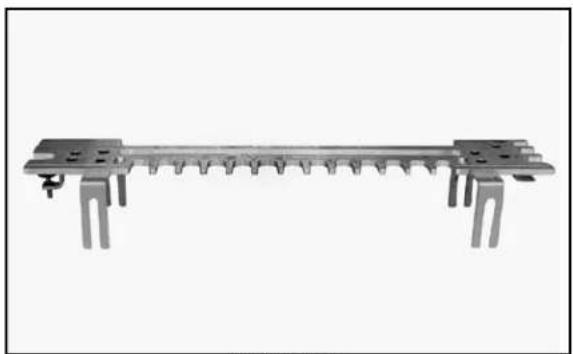

ENSAMBLAJE Los posicionadores para colas de milano de la serie 4200 vienen completamente ensamblados de la fábrica. Sin embargo, las plantillas accesorias (4211, 4213 y 4215) requieren ensamblaje. La llave hexagonal suministrada se puede usar para sujetar los soportes y las guías de profundidad de la broca de fresadora a la plantilla. Se necesita una llave de tuerca de 3/8" para ajustar la altura de la guía de profundidad de la broca de fresadora.

MONTADO 3/8" NOTA: Antes de fijar la profundidad de la broca de rebajadora, el tope de profundidad debe fijarse a 9,5 mm (3/8") por debajo de la parte inferior de la plantilla, como se muestra arriba. Este procedimiento se aplica a todas las plantillas.

3. Soporte de profundidad para

4. Soporte de profundidad para colas

10. Guía de plantilla y Tuerca de fijación

1. Plantilla para colas de milano

pasantes y juntas de caja

3. Soporte de profundidad para colas

5. Guía de plantilla y Tuerca de fijación

3. Guía de plantilla y Tuerca de fijación

4. Soporte de profundidad para colas

de milano semiciegas

5. Guía de plantilla (2)

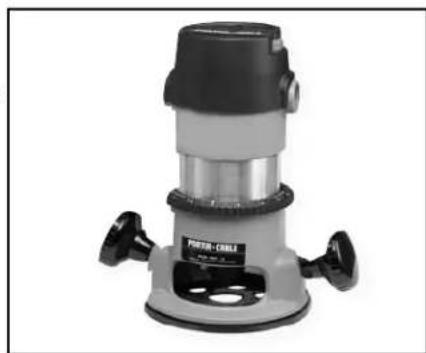

La fresadora que usted use con este posicionador NOTA: Aunque los posicionadores y los juegos de accesorios incluyen las brocas de fresadora y las guías de plantilla para hacer las juntas de cola de milano básicas, se requieren brocas de fresadora adicionales para hacer las juntas de caja.

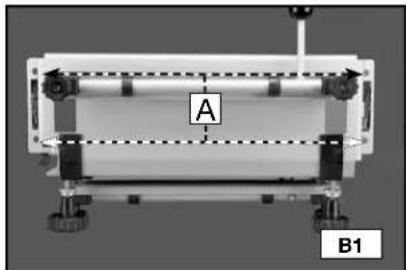

INSTRUCCIONES DE MONTAJE

NOTA: Monte siempre el posicionador en una superficie de trabajo maciza. Usted puede montar permanentemente el posicionador (Fig. B1) utilizando los agujeros pretaladrados (dos de los cuales se muestran en (A) Fig. B1 a cada lado de la base, o puede montar la base en la superficie de trabajo utilizando abrazaderas (Fig. B2).

debe aceptar las guías de plantilla de Porter-Cable suministradas con el posicionador. (Hay adaptadores y subbases disponibles para la mayoría de fresadoras.) debe tener un portaherramienta de 1/2" para utilizarse con los posicionadores 4210 y 4212, y los juegos de accesorios 4211 y 4213. debe tener un portaherramienta de 1/4" para utilizarse con el juego de accesorios 4215

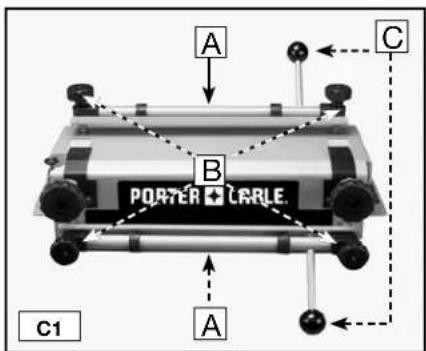

AMonte correctamente la pieza de trabajo en el posicionador. Si la pieza de trabajo no está sujeta firmemente, se puede dañar cuando se mueva. Los posicionadores utilizan dos posiciones de montaje para las piezas de trabajo: horizontal y vertical. Algunas juntas requieren ambas posiciones, mientras que otras requieren el uso de una tabla de desecho en posición horizontal (abrazadera superior) y la pieza de trabajo en posición vertical (abrazadera inferior). Posicione correctamente la pieza de trabajo de izquierda a derecha para hacer juntas simétricas y de encaje apretado. Las desgarraduras causadas por la broca de fresadora se pueden reducir cuando se posiciona apropiadamente una madera de desecho contra la pieza de trabajo. ABRAZADERAS Los posicionadores de la serie 4200 están equipados con dos abrazaderas accionadas por leva (A), Fig. C1, con pomos (B) para realizar ajustes teniendo en cuenta el grosor de la pieza de trabajo, y palancas (C) para fijar y soltar rápidamente las piezas de trabajo. NOTA: Utilice una tabla de desecho (A) Fig. C2 para evitar la desalineación (Fig. C3).

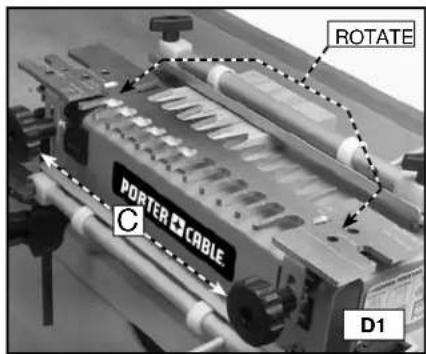

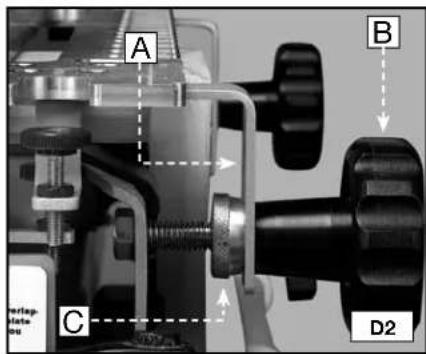

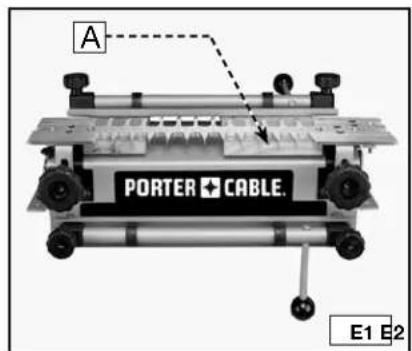

MONTAJE DE LAS PLANTILLAS

Usted puede montar las plantillas en dos posiciones en el posicionador o posicionadores que permiten la realización de múltiples tipos de juntas con cada plantilla. Para invertir una plantilla, afloje los pomos de ajuste de la plantilla (C) Fig. D1, retire la plantilla (B) de la base, gire la plantilla 180 grados horizontalmente, colóquela de nuevo en la base y apriete los pomos de ajuste de la plantilla. NOTA: Sujete firmemente las plantillas introduciendo los soportes de las plantillas (A) Fig. D1 entre los pomos grandes de ajuste de las plantillas (B) Fig. D2 y los pomos de ajuste de latón (C). Una vez hecho esto, se pueden realizar ajustes de delante a atrás aflojando los pomos grandes de ajuste de las plantillas (B) y girando los pomos de ajuste de latón (C).

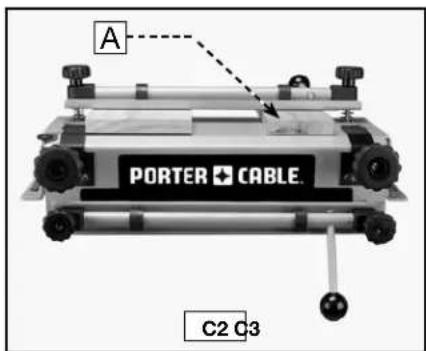

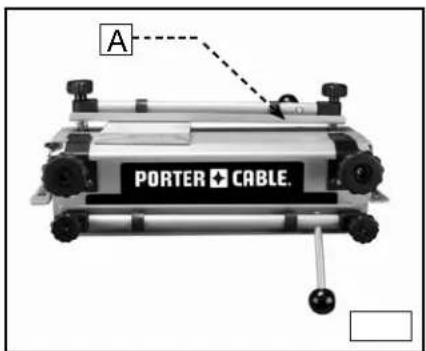

Para cada tipo de junta, coloque madera en la abrazadera superior, tanto si se trata de una pieza de trabajo como si se trata de un pedazo de desecho, con el fin de proporcionar soporte para la fresadora sobre la plantilla. Se puede añadir soporte adicional insertando una segunda tabla (A) Fig. E1 (del mismo grosor) en la abrazadera superior para asegurarse de que la plantilla esté paralela a la base transversalmente a su longitud. Este procedimiento funciona muy bien para piezas de trabajo estrechas. Sin soporte Con soporte E1 E2 Paso 3: Paso 4 Paso 5: Paso 6:

POSICIONAMIENTO DE LA MADERA

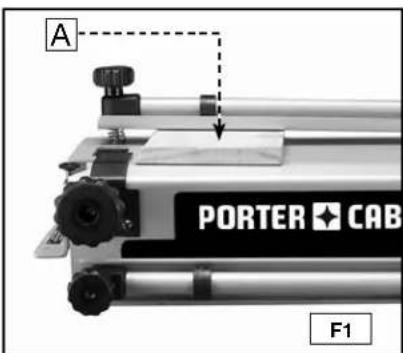

Usted debe posicionar correctamente la pieza de trabajo para realizar juntas simétricas atractivas. Use las guías excéntricas para posicionar uniformemente la pieza de trabajo con el fin de lograr una alineación y una simetría óptimas. Paso 1: Paso 2: Fije la pieza de trabajo (o tablero del espaciador) (A) Fig. F1 en posición horizontal. La posición no es crucial, pero la pieza de trabajo no debe sobresalir del borde delantero de la base. Monte la plantilla (Fig. F2) sobre la pieza de trabajo horizontal. Presione hacia abajo sobre la plantilla (A) con una mano y apriete los pomos de ajuste de la plantilla (B) con la otra mano. Afloje la guía excéntrica izquierda (A) Fig. F3 con la llave hexagonal con mango en T (B) y muévala hasta la posición más a la izquierda. Alinee la pieza de trabajo vertical (A) Fig. F4 al ras contra el lado inferior de la plantilla. Centre la pieza de trabajo entre el dedo más alejado ubicado a la izquierda y el dedo más próximo ubicado a la derecha de la plantilla. Mueva la guía excéntrica izquierda (A) Fig. F5 hacia la derecha de modo que quede al ras contra la pieza de trabajo vertical (B). Apriete la guía excéntrica izquierda con la llave hexagonal con mango en T (C). Desbloquee la pieza de trabajo horizontal y deslice dicha pieza hacia delante de modo que quede al ras contra la pieza de trabajo vertical y al ras contra la guía excéntrica izquierda. (Fig. F6). NOTA: Se ha reti- rado la plantilla para mayor claridad.

ALas desgarraduras consisten en un astillado no deseado de las fibras de la madera, que ocurre cuando una broca de fresadora entra en el borde de la madera, sale de él o lo roza, y es común a todos los posicionadores para colas de milano. Las desgarraduras no se pueden eliminar, pero se pueden reducir mediante la inserción de madera de desecho adicional contra la pieza de trabajo.

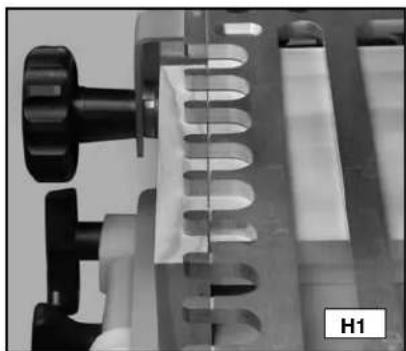

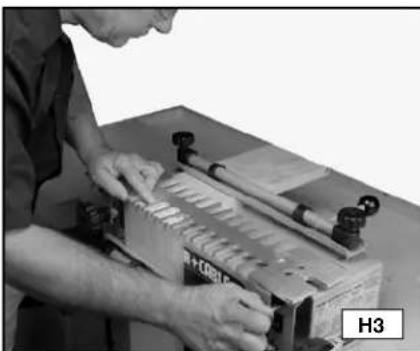

ALINEACIÓN DE LAS PLANTILLAS

Para lograr un funcionamiento correcto, se deben alinear correctamente las plantillas de delante a atrás. Los posicionadores de la serie 4200 tienen líneas de alineación patentadas que le ayudan a alinear las plantillas sin tener que medir. Algunas plantillas tienen una línea (Fig. H1), mientras que otras tienen varias líneas para producir múltiples tipos de juntas (Fig. H2). Porter-Cable ha marcado iconos en las plantillas para indicar qué líneas van con qué juntas. Ajuste las plantillas de delante a atrás hasta que la línea de alineación esté directamente sobre el punto donde la tabla horizontal y la tabla vertical se unen. NOTA: Para lograr precisión, inclínese sobre la plantilla y mire directamente hacia abajo para alinear las líneas (Fig. H3). Para que la junta se realice correctamente, afloje los pomos ubicados a ambos lados de la plantilla, alinee las líneas, sujete la plantilla en posición plana con una mano y apriete los pomos con la otra mano (Fig. H4). NOTA: Para ayudar a alinear la plantilla cuando usted esté usando una pieza de trabajo estrecha, monte un pedazo de madera adicional (del mismo grosor) completamente hacia la derecha (A) Fig. H5.

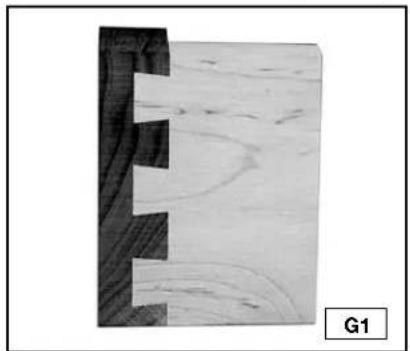

MEDIAS ESPIGAS FRENTE A MEDIAS COLAS

Tradicionalmente, las colas de milano tienen medias espigas cortadas en ambos extremos (Fig. G1). Las medias colas serán igual de fuertes, pero no serán tan atractivas (Fig. G2). Si las juntas son medias colas y usted quiere medias espigas, mueva la tabla vertical 1/2" hacia la izquierda o hacia la derecha, y luego mueva correspondientemente la tabla horizontal. El procedimiento es el mismo con la plantilla para juntas miniatura 4215, excepto que hay que mover las tablas 1/4".

REDUCCIÓN DE LAS DESGARRADURAS

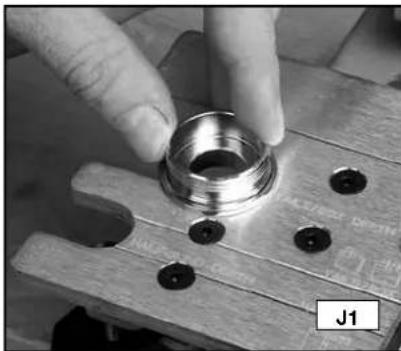

H5Use las guías de plantilla correctas suministradas con esta unidad para guiar la fresadora contra los dedos de la plantilla. Para determinar la guía apropiada para una junta dada, coloque la guía de plantilla en la ranura ubicada en el lado izquierdo de la plantilla correspondiente. La guía si tenga un ajuste apretado un poco en la ranura.

PROFUNDIDAD DE LA BROCA DE FRESADORA

La profundidad de corte de las brocas de fresadora es crucial para realizar una junta que encaje bien. Los posicionadores de la serie 4200 tienen guías de profundidad de la broca de fresadora patentadas, que permiten al usuario ajustar rápida y fácilmente la broca a la profundidad correcta sin tener que medir. Apoye la fresadora en el lado izquierdo de la plantilla y baje suavemente la broca de fresadora hasta que toque la guía. El posicionador está equipado con múltiples guías de profundidad porque distintas juntas requieren distintos ajustes de profundidad. Paso 3 Paso 1: Paso 2: Baje la broca justo hasta que sobrepase la guía de plantilla de borde (Fig. K1). Use la ranura con el texto marcado correspondiente ubicada en la plantilla que coincida con la junta que usted va a cortar (Fig. K2). Coloque la fresadora sobre la plantilla con la guía y la broca en la ranura seleccionada (Fig. K3). Baje la broca (A) Fig. K4 de fresadora sobre la guía de profundidad (B) y fije la posición en la fresadora. Paso 4

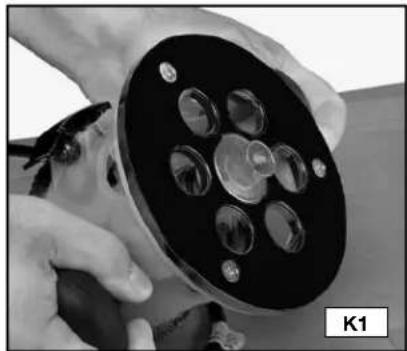

DESCONECTE LA MÁQUINA DE LA FUENTE DE ALIMENTACIÓN CANTES DE HACER CUALESQUIERA CAMBIOS O AJUSTES!Colas de milano pasantes estándar Intervalo de tablas de colas 1/4" to 1" Intervalo de tablas de espigas 1/4" to 3/4" Colas de milano pasantes miniatura Tanto de colas como de espigas 1/4" to 1/2" Colas de milano semiciegas Estándar y miniatura 1/2" to 1-1/8" Cola de milano semiciega con una parte delantera con reborde (La tabla de espigas cambiará dependiendo del tamaño del reborde.). 1/2" to 1-1/8" Juntas de caja estándar (limitadas por la longitud de la broca de fresadora) 1/4" to 1-1/8" Juntas de caja miniatura 1/4" to 1/2" Cola de milano deslizante 1/4" to 1-1/8"

PREPARACIÓN DE LA MADERA

La preparación apropiada de los materiales para el proyecto que usted va a realizar es la clave para lograr juntas que luzcan bien y encajen firmemente. Usted debe cortar la madera en ángulos rectos perfectos (Fig. L1). Los cortes que estén desviados incluso un grado no se alinearán correctamente (Fig. L2). Además, las piezas de trabajo deben estar planas y no deben estar acopadas. Oriente la madera de modo que el contrahilo esté unido el contrahilo (Fig. L3) para hacer que la junta sea fuerte. La utilización de la veta longitudinal (Fig. L4) en la pieza de trabajo producirá una junta débil.

ANCHURAS ÓPTIMAS DE LAS TABLAS

Los posicionadores para colas de milano de la serie 4200 son capaces de hacer juntas de hasta 12". Sin embargo, unas anchuras producirán una junta más atractiva que otras anchuras. Las anchuras óptimas van en incrementos de 1" más 1/4" (1-1/4", 2-1/4", 3-1/4", etc.). Otras anchuras funcionarán, pero no serán tan atractivas. NOTA: Si usted está usando el juego de accesorios miniatura 4215, las anchuras óptimas van en incrementos de 1/2" más 1/8" (5/8", 1-1/8", 1-5/8", etc.).

LONGITUDES DE LAS TABLAS

Para juntas de cola de milano pasantes y juntas de caja, corte las piezas de trabajo con la misma longitud que la dimensión exterior de su proyecto final. Sin embargo, debe cortar los lados del cajón (tabla de colas) de las juntas semiciegas un poco más cortos, porque la madera no atraviesa completamente la junta. Para calcular la longitud de la tabla de colas semiciegas, tome la dimensión interior del proyecto final y añada la profundidad de corte de la broca de fresadora. Si la tabla de colas tiene una cola semiciega en ambos extremos, doble la dimensión añadida. La longitud de las tablas de espigas (parte delantera del cajón) permanece igual.

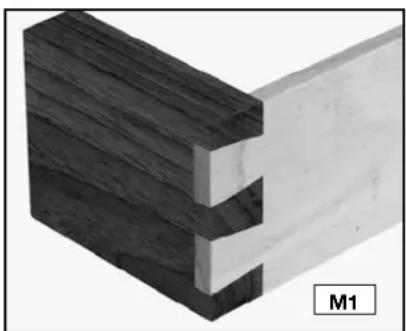

NOTA: Se pueden unir dos piezas de trabajo de grosor diferente (Fig. M1). Las abrazaderas de los posicionadores de la serie 4200 sujetarán madera de 1/4" a 1-1/8" de grosor. Use la siguiente información como guía para ayudarle a decidir el grosor de la madera para sus proyectos.Consejos para hacer cajones: Las colas (A) Fig. O1 se cortan en los lados de los cajones, mientras que las espigas (B) se cortan en las partes delanteras y traseras de los cajones. Se puede usar tanto madera maciza como madera contrachapada para los fondos de los cajones (A) Fig. O2. Inserte los fondos en una ranura a lo largo de la parte inferior de las partes delanteras y los lados. Deje que el fondo del cajón flote libremente (sin cola adhesiva) para tener en cuenta la expansión y la contracción estacionales. Las ranuras pueden llegar completamente hasta los extremos de las tablas si las juntas son colas de milano semiciegas. Para lograr esto, posicione la ranura de modo que pase completamente por una de las colas que está en el lado (Fig. O2). Usted tendrá que parar las ranuras en las colas de milano pasantes o en las juntas de caja antes de que lleguen al extremo de la tabla, para evitar que se vean (Figs. O5 and O6). CAJONES

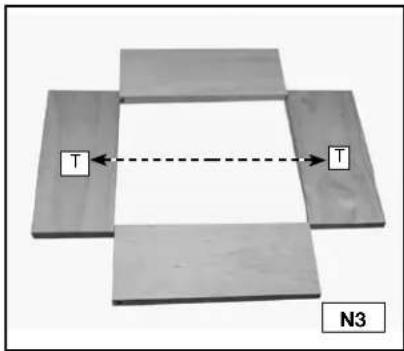

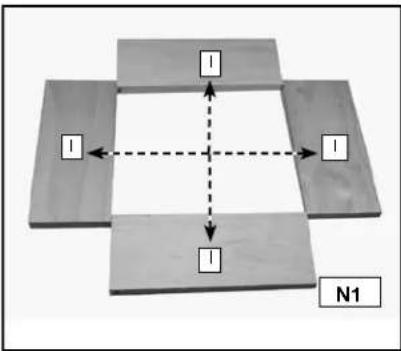

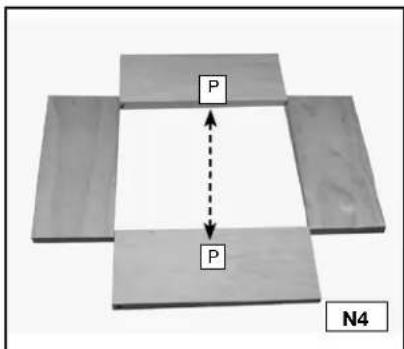

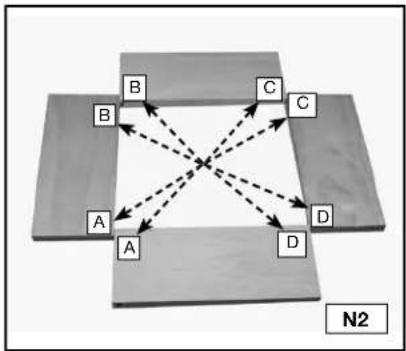

DISPOSICIÓN DEL PROYECTO

Es muy importante dar seguimiento a la cara exterior y la cara interior de cada pieza de trabajo y cómo las distintas partes encajan unas con otras. Paso 3: Paso 4: Paso 1: Paso 2: Extienda las piezas de trabajo con la cara orientada hacia abajo y marque las caras interiores con una "I" (Fig. N1). Marque las esquinas con las letras "A", "B", "C" y "D" (Fig. N2). Marque las tablas de colas (lados del cajón) con una "T" (Fig. N3). Marque las tablas de espigas (partes delanteras del cajón) con una "P" (Fig. N4)

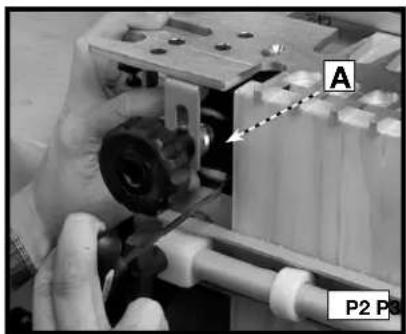

La cola de milano pasante tiene un aspecto que es visualmente atractivo, especialmente en cajas y arcones. Paso 1 - Fije una tabla separadora (A) Fig. P1 (igual al grosor de la tabla de espigas) en la abrazadera superior. Monte la plantilla para colas de milano pasantes (B) en la base con el lado de las "colas" orientado hacia usted. Mueva la guía excéntrica (A) Fig. P2 completamente hacia la izquierda. Fije la tabla de colas (A) Fig. P3 en la abrazadera inferior con la superficie exterior de la tabla orientada hacia el posicionador. Paso 2 -

ARTÍCULOS NECESARIOS

● Plantilla para colas de milano pasantes y juntas de caja ● Broca para colas de milano de 17/32" de 7° 43776PC ● Broca recta de 13/32" 43743PC● Guía de plantilla de 3/4" de D.E. 42040 (con broca para colas de milano) ● Guía de plantilla de 5/8" de D.E. 42046 (con broca recta) ● Tuerca de fijación de la guía de plantilla 42239● Plantilla para colas de milano miniatura● Broca para colas de milano de 9/32" de 7° 43777PC● Broca recta de 3/16" 43014PC● Guía de plantilla de 3/8" de D.E. 42037 (con broca para colas de milano) ● Guía de plantilla de 5/16" de D.E. 42055 (con broca recta) ● Tuerca de fijación de la guía de plantilla 42239 NOTA: Para realizar colas de milano pasantes miniatura, use el juego de accesorios 4215. Corte tanto las espigas como las colas en posición vertical. Corte primero las colas. Use dos fresadoras (si es posible), una para las espigas y otra para las colas, para hacer que el proceso sea más rápido y fácil. Si usted está usando el posicionador para colas de milano 4210, necesitará el juego de accesorios 4213 para hacer esta junta.

ARTÍCULOS NECESARIOS PARA COLAS

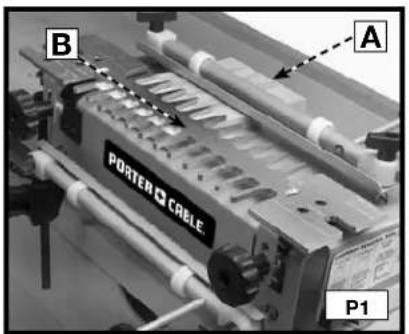

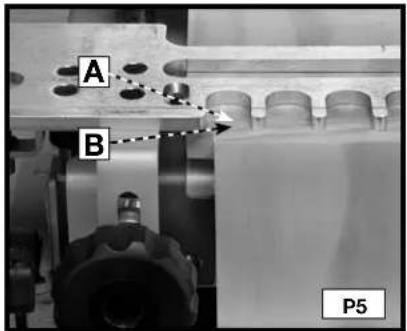

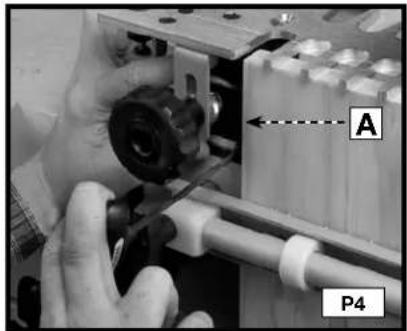

Vea la sección el “POSICIONAMIENTO DE LA MADERA" en este manual.Paso 4 - Reposicione la guía excéntrica (A) Fig. P4 al ras con la tabla vertical y sujétela firmemente. Reposicione la tabla de desecho (A) Fig. P5 de modo que quede al ras con el borde trasero de la tabla vertical (B). Alinee la plantilla utilizando la línea de "colas/caja" (A) Fig. P6 con la línea formada donde la tabla de desecho (B) y la tabla vertical se unen (C), y sujétela firmemente. Paso 5 - Paso 6-

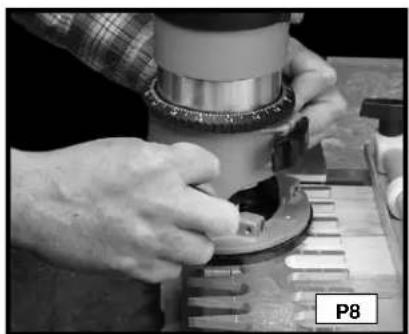

Monte la broca para colas de milano y la guía de plantilla en la fresadora y ajuste la profundidad de la broca de fresadora utilizando la guía de profundidad (A), P7. Frese a lo largo de los dedos de la plantilla (Fig. P8). Cuando se haya completado el corte (Fig. P9), quite la tabla vertical. Paso 7 - Paso 8 -

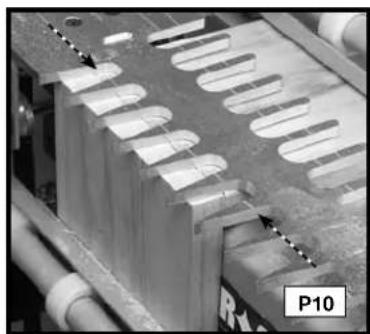

CORTE DE LAS ESPIGAS

NOTA: Si prefiere que las espigas sobresalgan ligeramente para facilitar el lijado, ajuste la fresadora para realizar un corte ligeramente más profundo. Una vez que se haya logrado la profundidad óptima, ajuste la guía de la altura de la broca con una llave de tuerca de 3/8". NOTA: Si la tabla de espigas no tiene el mismo grosor que la tabla de colas, reemplace el pedazo de desecho ubicado en la abrazadera horizontal con una tabla de desecho del mismo grosor que la tabla de colas. Paso 1- Quite la plantilla y gírela 180 grados, de modo que el lado de las "espigas" quede orientado hacia usted. Sujete la tabla de espigas en la abrazadera inferior, al ras contra la guía excéntrica izquierda, con el exterior de la tabla orientado de modo que se aleje del posicionador. Alinee las líneas de las espigas (vea las flechas) Fig. P10 ubicadas en la plantilla, con la línea formada donde la tabla de desecho y la tabla de espigas se unen y apriete la plantilla en su sitio. Monte la broca recta y la otra guía de plantilla en la fresadora y ajuste la profundidad de la broca de fresadora utilizando la guía de profundidad de la broca para "espigas" (Fig. P11). Paso 2 - Paso 3-

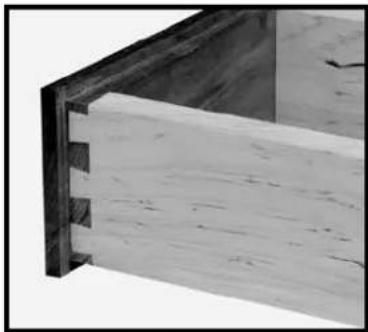

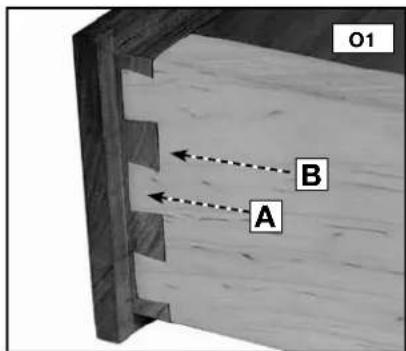

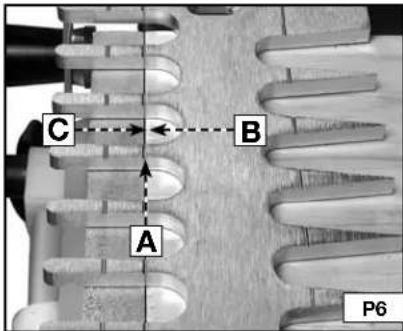

P6La cola de milano semiciega es uno de los tipos más comunes de juntas y es la elección ideal para la construcción de cajones. En una construcción típica de cajones con colas de milano semiciegas, la junta no es visible desde la parte delantera y es invisible cuando el cajón está cerrado.Para hacer colas de milano ciegas miniatura, use el juego de accesorios 4215.Use madera de desecho hasta que esté cómodo con el posicionador.Usted puede cortar espigas semiciegas y colas semiciegas simultáneamente en los posicionadores de la serie 4200.Monte las guías excéntricas correctas: negras para las colas de milano estándar y plateadas para las colas de milano miniatura.

Paso 4- Frese entre los dedos de la plantilla (Fig. P12).Retire la tabla de espigas y compruebe el encaje con la tabla de colas (Fig. P13). Paso 5 - RESOLUCIÓN DE PROBLEMAS PARA COLAS DE MILANO PASANTES En el caso de juntas que estén demasiado flojas, mueva la plantilla ligeramente hacia usted.En el caso de juntas que estén demasiado apretadas, mueva la plantilla alejándola ligeramente de usted.Fije la tabla de espigas (parte delantera del cajón) (A) Fig. Q1 en la abrazadera superior (posición de montaje horizontal) con el exterior de la tabla orientado hacia el posicionador.Sujete firmemente la plantilla (B) sobre la tabla de espigas. Asegúrese de que la plantilla esté en posición plana sosteniendo una mano sobre la plantilla y utilizando la otra mano para apretar los pomos de ajuste de la plantilla.Mueva la guía excéntrica izquierda. Utilice las guías negras para el corte estándar y la plata para el corte miniatura.● Plantilla para colas de milano semiciegas● Broca para colas de milano de 17/32" de 7° 43776PC● Guía de plantilla de 3/4" de D.E. 42040● Tuerca de fijación de la guía de plantilla 42239● Plantilla para colas de milano miniatura● Broca para colas de milano de 9/32" de 7° 43777PC● Guía de plantilla de 3/8" de D.E. 42037 (con broca para colas de milano)● Tuerca de fijación de la guía de plantilla 42239● Guías excéntricas para colas de milano miniatura (plateadas)

ARTÍCULOS NECESARIOS

ARTÍCULOS NECESARIOS PARA COLAS

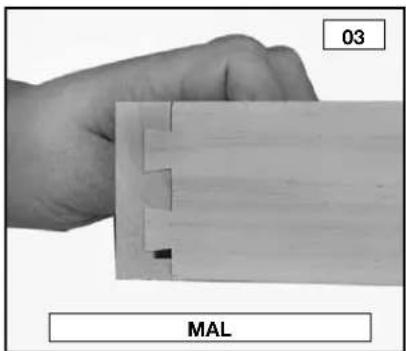

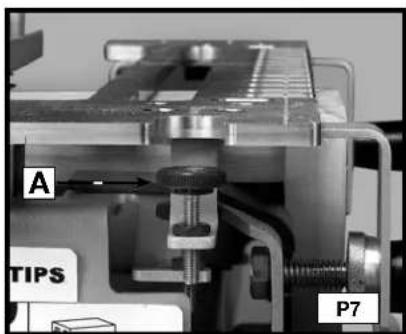

NOTA: Paso 3 - P12AJUSTE Y RESOLUCIÓN DE PROBLEMAS En el caso de juntas que estén demasiado flojas, ajuste la fresadora para hacer un corte más profundo. (Mida la holgura (A) Fig. Q11 en el corte de prueba y ajuste la fresadora para esa cantidad.) En el caso de juntas que estén demasiado apretadas, ajuste la fresadora para hacer un corte menos profundo. Una vez que logre la profundidad correcta, sujete firmemente la guía de profundidad de la broca de fresadora en su sitio con una llave de tuerca de 3/8". Si la parte delantera del cajón se superpone con el lado del cajón, reposicione la plantilla hacia usted (Fig. Q11). Si la parte delantera del cajón no sobresale ligeramente del borde del lado del cajón (Fig. Q12), reposicione la plantilla alejándola de usted.

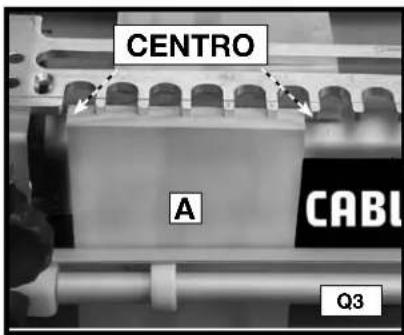

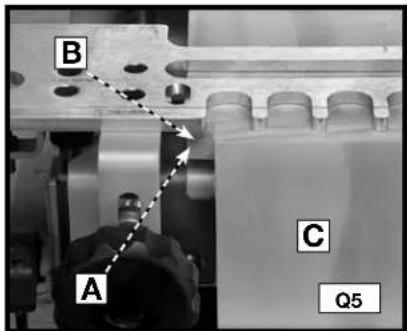

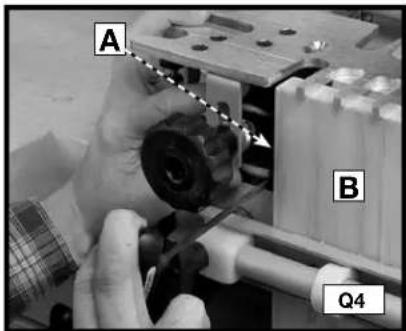

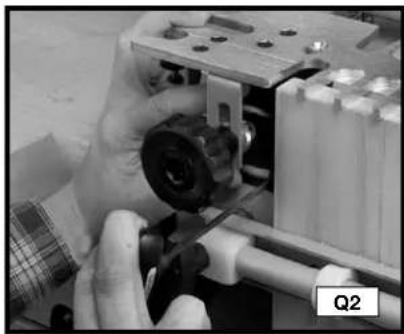

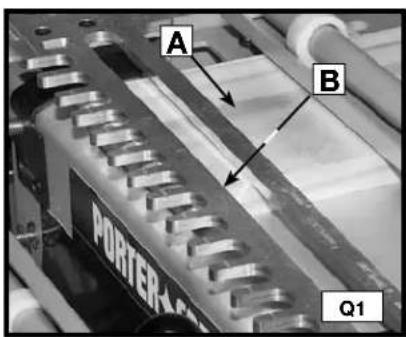

Fije la tabla de colas (lado del cajón) en la abrazadera inferior (posición vertical) ubicada en el lado izquierdo de la base, con el exterior de la tabla orientado hacia el posicionador (A) Fig. Q3. Centre la tabla entre el dedo más alejado ubicado a la izquierda y el dedo más cercano ubicado a la derecha de la tabla. Mueva la guía excéntrica izquierda (A) Fig. Q4 al ras contra la tabla vertical (B) y sujétela firmemente. Reposicione la tabla de espigas (B) Fig. Q5 de modo que quede al ras contra la guía excéntrica (A) y el borde trasero de la tabla vertical (C). Alinee las líneas de la plantilla con la intersección de la tabla de espigas (A) Fig. Q6 y la tabla de colas (B). Ajuste la profundidad de la broca de fresadora utilizando la guía de profundidad de la broca (A) Fig. Q7. Frese concurrentemente (de derecha a izquierda) el borde exterior de la tabla vertical (Fig. Q8) para reducir las desgarraduras. Frese a lo largo de los dedos de la plantilla (Fig. Q9). Quite las tablas del posicionador y compruebe el ajuste. Paso 5 - Paso 4 - CENTRO Paso 7 - Paso 8 - Paso 6 - Paso 9-

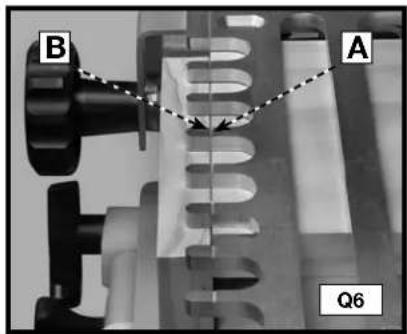

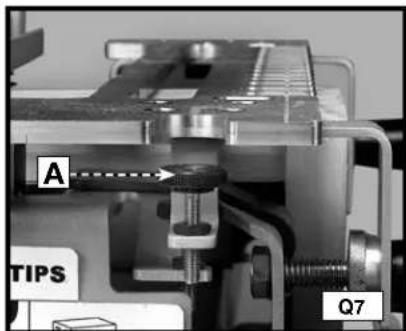

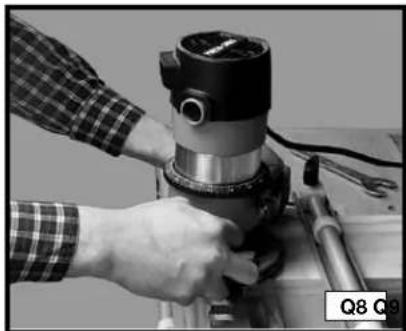

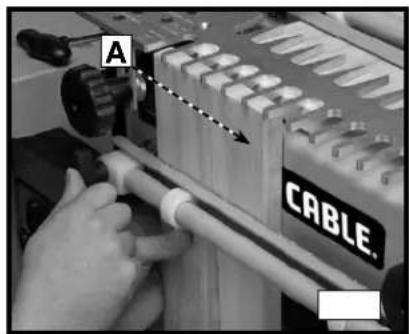

Paso 10 - Paso 11- Q10 Q11 Q12Corte primero las colas. Para hacer colas de milano ciegas miniatura, use el juego de accesorios

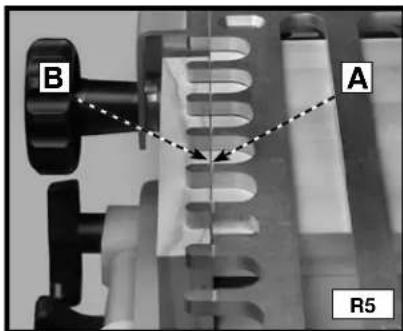

Use madera de desecho hasta que esté cómodo con el posicionador. Monte las guías excéntricas correctas: negras para las colas de milano estándar y plateadas para las colas de milano miniatura. Paso 4 - Paso 5 - Haga un separador igual a la anchura del rebajo. Ponga el separador (A) Fig. R4 contra el borde izquierdo de la tabla de colas, mueva la guía excéntrica izquierda (B) al ras contra el separador y sujete firmemente la guía excéntrica. Reposicione la tabla de desecho (C) de modo que quede al ras contra la guía excéntrica y el borde trasero de la tabla vertical. Alinee la línea de (A) Fig. R5 la plantilla para colas de milano "semiciegas" con la línea formada donde la tabla de desecho (B) y la tabla vertical se unen (C). Paso 6 - Para producir un frente del cajón, corte los pernos después de que se haya rebanado el frente del cajón. La profundidad de la rebanada debe ser más profunda que la guía de la profundidad. COLAS DE MILANO SEMICIEGAS CON UNA PARTE DELANTERA CON REBORDE ● Plantilla para colas de milano semiciegas● Broca para colas de milano de 17/32" de 7° 43776PC ● Guía de plantilla de 3/4" de D.E. 42040● Tuerca de fijación de la guía de plantilla 42239● Plantilla para colas de milano miniatura● Broca para colas de milano de 9/32" de 7° 43777PC● Guía de plantilla de 3/8" de D.E. 42037 (con broca para colas de milano)● Tuerca de fijación de la guía de plantilla 42239● Guías excéntricas para colas de milano miniatura (plateadas)

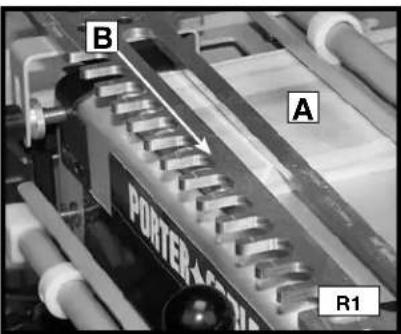

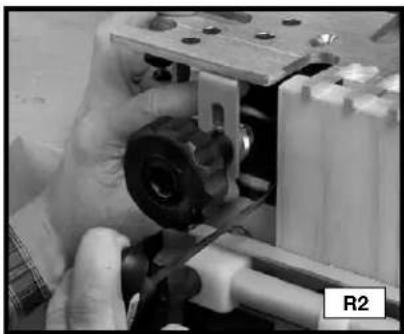

Paso 2 - Paso 1 - Fije una tabla de desecho(A) Fig. R1 en la abrazadera superior (posición de montaje horizontal). Use una tabla de desecho que sea lo suficientemente gruesa como para impedir que la broca entre en contacto con la base (1/2" de grosor servirá). Sujete firmemente la plantilla (B) sobre la tabla de desecho (Fig. R1). Asegúrese de que la plantilla esté en posición plana sosteniendo una mano sobre la tabla y usando la otra mano para apretar los pomos de ajuste de la plantilla. Mueve la guía excéntrica izquierda completamente hacia la izquierda (Fig R2). (Use las guías excéntricas negras para hacer el corte estándar y las plateadas para hacer el corte de miniatura.) Posicione y fije la tabla de colas en la abrazadera inferior (posición de montaje vertical) con la superficie exterior contra la base del posicionador (Fig. R3). Paso 3 -

ARTÍCULOS NECESARIOS

ARTÍCULOS NECESARIOS PARA COLAS DE

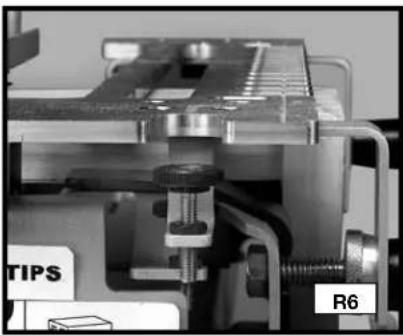

BPaso 8 - Paso 9 - Monte la broca para colas de milano y la guía de plantilla en la fresadora y ajuste la profundidad de la broca de fresadora utilizando la guía de profundidad de la broca para colas de milano "semiciegas" (Fig. R6). Frese concurrentemente de derecha a izquierda transversalmente al borde exterior de la tabla de colas para reducir las desgarraduras (Fig. R7). Frese hacia dentro y hacia fuera de los dedos de la plantilla de izquierda a derecha (Fig. R8). Quite a tableros. Paso 7 -

CORTE DE LAS ESPIGAS

Paso 2 - Paso 1 - Paso 3 - Fije la tabla de espigas en la abrazadera superior (posición de montaje horizontal) con la superficie exterior contra la base del posicionador. Fije firmemente la plantilla sobre la tabla de espigas, asegurándose de que esté plana Fig. R9. Reposicione la tabla (A) Fig. R10 de espigas de modo que quede al ras con la guía excéntrica izquierda y el borde interior del rebajo esté alineado con la línea de alineación (B) de colas de milano "semiciegas". Frese hacia dentro y hacia fuera de los dedos de la plantilla de izquierda a derecha. Retire las tablas del posicionador y compruebe el ajuste. Paso 4 - Paso 5 -

AJUSTE Y RESOLUCIÓN DE PROBLEMAS

Los métodos de ajuste y resolución de problemas para las colas de milano con una parte delantera con reborde son los mismos que para las colas de milano semiciegas normales.

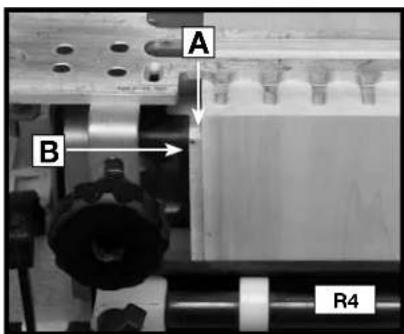

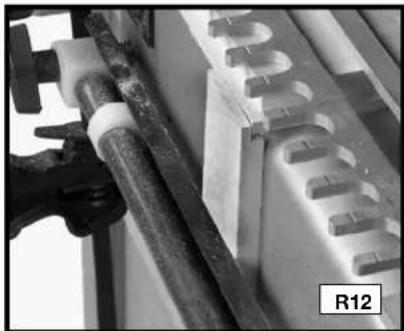

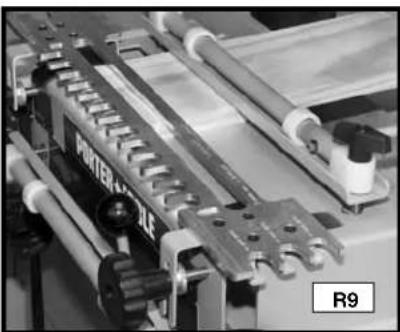

R10 R11 R12 NOTE: Otra método para alinear la tabla de espigas - utilice a tablero con del rebajo la misma anchura que del rebajo en el objeto (R12).

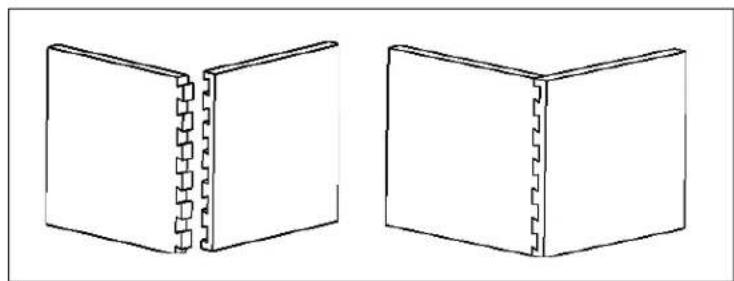

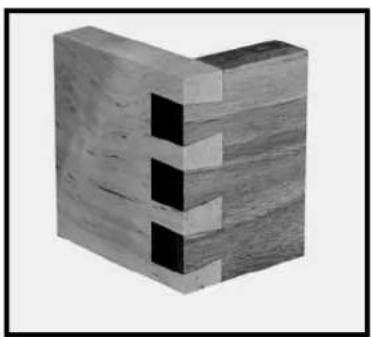

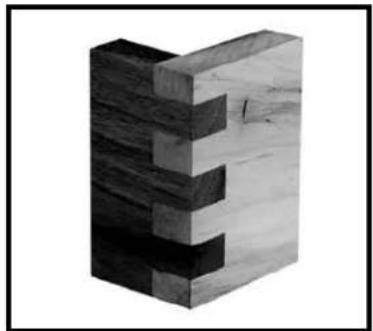

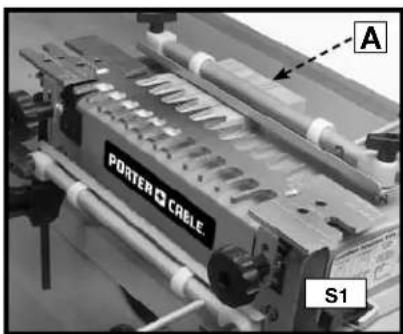

Las juntas de caja tienen salientes rectos que se interbloquean y se deben mantener unidos con cola adhesiva. La gran cantidad de superficie de encolado proporciona la fuerza necesaria para proyectos grandes. Si usted está usando el posicionador para colas de milano 4210, necesitará el juego de accesorios 4213 para hacer esta junta. Necesitará el juego de accesorios 4215 para las juntas de caja miniatura. Los dedos de las juntas de caja están separados en incrementos de 1" (1/2" para la junta miniatura). ● Plantilla para colas de milano pasantes y juntas de caja ● Broca recta de 1/2" de diámetro (no suministrada) ● La longitud del cortador debe ser al menos el grosor de la pieza de trabajo. ● Guía de plantilla de 3/4" de D.E. 42040 ● Tuerca de fijación de la guía de plantilla

● Plantilla para colas de milano miniatura ● Broca recta de 1/4" de diámetro (no suministrada) cortador de al menos 1/2" de longitud ● Guía de plantilla de 3/8" de D.E. 42037 ● Tuerca de fijación de la guía de plantilla 4223 NOTA: Paso 2 - Paso 1 - Paso 3 - Fije una tabla de desecho (A) Fig. S1 en la abrazadera superior (posición de montaje horizontal) que tenga el mismo grosor que la segunda pieza de trabajo. Use la llave hexagonal con mango en T (A) Fig. S2 para aflojar el tornillo ubicado en la guía excéntrica izquierda. Mueva la guía completamente hacia la izquierda. Monte la pieza de trabajo (A) Fig. S3 en la abrazadera inferior (posición de montaje vertical) con la superficie exterior contra la base del posicionador. CORTE DE LA PRIMERA PIEZA DE TRABAJO

ARTÍCULOS NECESARIOS

ARTÍCULOS NECESARIOS PARA

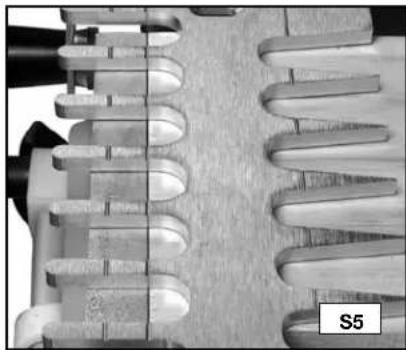

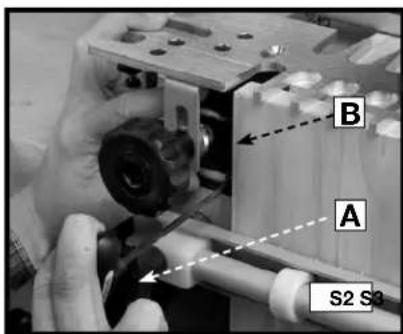

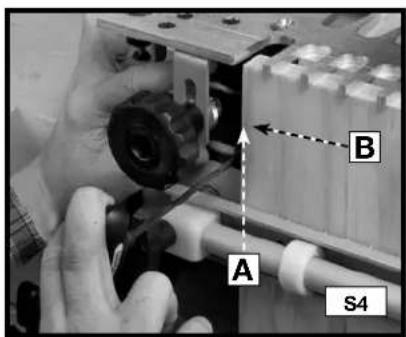

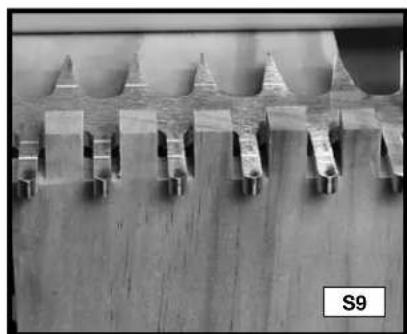

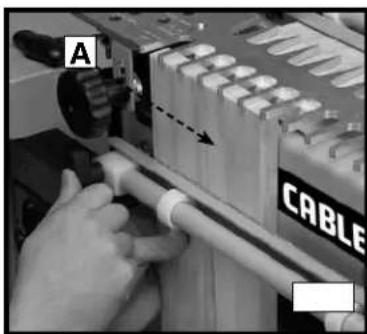

S2 S3 BPaso 5 - Paso 4 - Paso 6 - Reposicione la guía excéntrica izquierda (A) Fig. S8 al ras contra la pieza de trabajo (B). Alinee la plantilla, usando la línea de la plantilla para "colas/caja", con la intersección de la tabla de desecho y la pieza de trabajo. Monte la broca recta y la guía de plantilla en la fresadora y ajuste la profundidad de la broca de fresadora utilizando la guía de profundidad de la broca para "colas/caja". Paso 8 - Paso 7 - Frese entre los dedos del posicionador con la guía de plantilla contra el lado izquierdo de los dedos, tanto dentro como fuera. Esta ligera presión hacia la izquierda ayudará a evitar que haya juntas flojas. Retire la pieza de trabajo del posicionador. CORTE DE LA SEGUNDA PIEZA DE TRABAJO Si el grosor es distinto entre la primera y la segunda pieza de trabajo, reemplace el pedazo de desecho ubicado en la abrazadera superior (posición de montaje horizontal) con otro pedazo que tenga el mismo grosor que la primera pieza de trabajo. NOTA: Paso 2 - Paso 1 - Paso 3 - Use la llave hexagonal con mango en T (A) Fig. S8 para aflojar el tornillo (B) Fig. S10 ubicado en la guía excéntrica derecha. Mueva la guía completamente hacia la derecha. Fije la primera tabla en la abrazadera inferior ubicada en el lado derecho del posicionador, de modo que los dedos sobresalgan de la plantilla (Fig. S9). Centre los salientes de la madera entre los dedos de la plantilla. Mueva la guía excéntrica derecha al ras contra la pieza de trabajo y sujétela firmemente con la llave hexagonal con mango en T (Fig. S10). Retire la primera pieza de trabajo. Paso 4 -

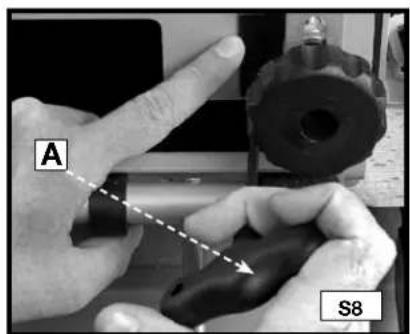

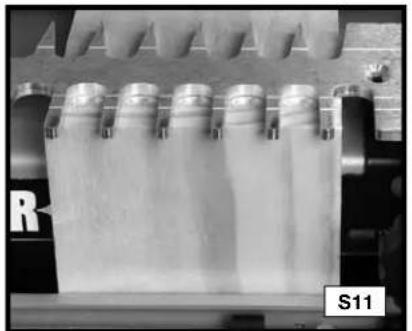

BPaso 6 - Paso 5 - Paso 7 - Fije la segunda pieza de trabajo (A) Fig. S11en la abrazadera inferior (posición de montaje vertical) ubicada en el lado derecho del posicionador al ras tanto contra la plantilla como contra la guía excéntrica derecha, con la superficie exterior orientada de modo que se aleje del posicionador. Si la primera y la segunda pieza de trabajo tienen un grosor diferente, reajuste la profundidad de la broca de fresadora utilizando la guía de profundidad para juntas de "colas/caja". Frese entre los dedos del posicionador con la guía de plantilla contra el lado izquierdo de los dedos, tanto dentro como fuera. Esta ligera presión hacia la izquierda ayudará a evitar que haya juntas flojas (Fig. S12). Retire la segunda pieza de trabajo y ensamble la junta (Fig. S13). Paso 8 - El encaje (apriete) de la junta de caja no se puede ajustar. NOTA:

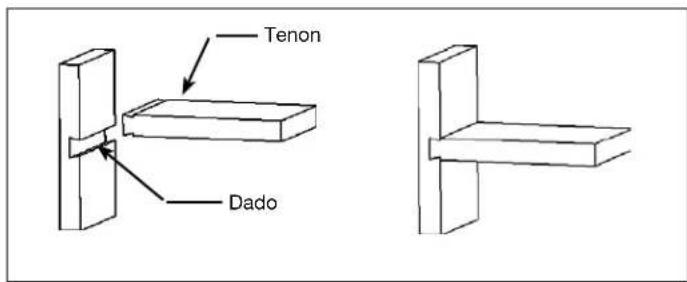

COLAS DE MILANO DESLIZANTES

Colas de milano deslizantes se utilizan principalmente en la construcción de armarios, centros de entretenimiento y estantes. Los posicionadores de la serie 4200 tienen tres profundidades preajustadas para mortajas (1/4", 3/8" y 1/2"), pero usted puede ajustar manualmente la profundidad de la broca de fresadora a cualquier cantidad. Asegúrese de que la broca de fresadora no corte en la base ni en las guías excéntricas durante la realización de este corte.Se proporciona todo lo necesario para realizar este corte tanto en los posicionadores 4210 como 4212.

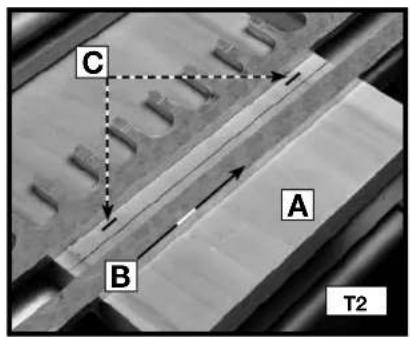

ARTÍCULOS NECESARIOS

● Plantilla para mortajas ● Broca para colas de milano de 17/32" de 7° 43776PC ● Guía de plantilla de 3/4" de D.E. 42040 ● Tuerca de fijación de la guía de plantilla 42239 NOTA: Paso 2 - Paso 1 - Paso 3 - Marque la línea central (A) Fig. T1 de la ubicación de la mortaja en la pieza de trabajo. Haga dos marcas el 3/8"de la línea dibujada en el PASO 1. Inserte la pieza de trabajo (A) Fig. T2 en la abrazadera superior (posición de fijación horizontal) y coloque la plantilla para mortajas en el posicionador con el lado de la mortaja orientado hacia usted. Ajuste la plantilla de modo que las líneas que usted dibujó en el PASO 2 (C) están alineadas exactamente con los bordes de la ranura.

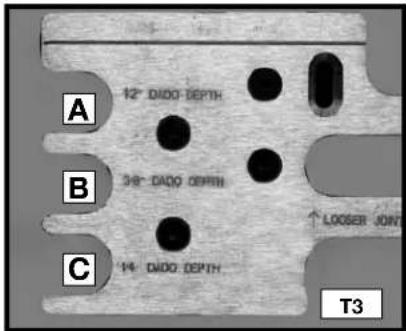

CPaso 4 - Paso 5 - Ajuste la profundidad de la broca de fresadora utilizando cualquiera de las tres opciones (Fig. T3) ubicadas en el lado izquierdo de la plantilla o ajustando manualmente la fresadora a otra profundidad. Frese lentamente a lo largo de la ranura de izquierda a derecha (Fig. T4). (Es posible que algunas mortajas profundas requieran cortar la mayor parte del material con una broca recta.) Retire la pieza de trabajo. Paso 6 -

CORTE DE LA TABLA DE ESPIGA

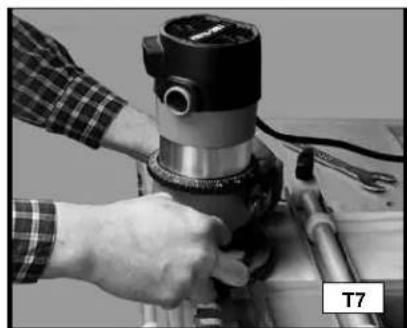

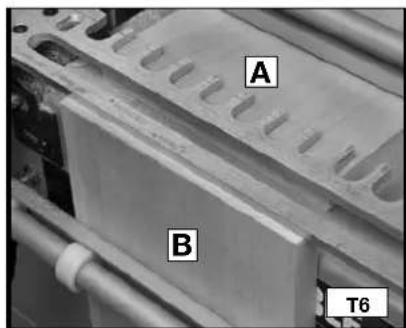

Paso 2 - Paso 1 - Paso 3 - Monte una tabla de desecho (A) Fig. T6 en la abrazadera superior (posición de montaje horizontal) Monte la tabla de espiga (B) Fig. T6 en la abrazadera inferior (posición de montaje vertical). Frese concurrentemente (de derecha a izquierda) en el borde delantero de la plantilla.

Paso 5 - Paso 4 - Paso 6 - Haga otro corte de izquierda a derecha a lo largo del borde delantero de la plantilla. Quite la tabla de espiga. Mantenga el mismo lado ascendente y dé vuelta al tablero de modo que el lado del corte del tablero haga frente a la base. Repita los PASOS 3 y 4. Retire la tabla de espiga y encaje la junta.

AJUSTE Y RESOLUCIÓN DE PROBLEMAS

En el caso de juntas que estén demasiado flojas, mueva la plantilla hacia usted y corte de nuevo la tabla de espiga. En el caso de juntas que estén demasiado apretadas, mueva la plantilla alejándola de usted y corte de nuevo la tabla de espiga.

Periódicamente sople todos los conductos de ventilación con aire seco a presión. Todas las partes de plástico deben ser limpiadas con una tela suave y húmeda. NUNCA use solventes para limpiar las partes de plástico. Es posible que puedan disolver o de otra manera dañar el material.

MANTENIMIENTOMANTENIMIENTO Y REPARACIONES

Con el paso del tiempo, todas las herramientas de calidad requieren mantenimiento o reemplazo de las piezas. Para obtener información acerca de Porter-Cable, sus sucursales propias o un Centro de mantenimiento con garantía autorizado, visite nuestro sitio web en www.deltaportercable.com o llame a nuestro Centro de atención al cliente al (888)-848-5175. Todas las reparaciones realizadas por nuestros centros de mantenimiento están completamente garantizadas en relación con los defectos en materiales y la mano de obra. No podemos otorgar garantías para las reparaciones ni los intentos de reparación de otras personas. También puede escribirnos solicitando información a PORTER-CABLE, 4825 Highway 45 North, Jackson, Tennessee 38305 - Mantenimiento de productos. Asegúrese de incluir toda la información mencionada en la placa de la herramienta (número de modelo, tipo, número de serie, etc.). Una línea completa de accesorios está disponible de su surtidor de Porter-Cable •Delta, centros de servicio de la fábrica de Porter-Cable•Delta, y estaciones autorizadas Porter-Cable. Visite por favor nuestro Web site www.delta- portercable.com para un catálogo o para el nombre de su surtidor más cercano. Puesto que los accesorios con excepción de ésos ofrecidos por Porter-Cable•Delta no se han probado con este producto, el uso de tales accesorios podría ser peligroso. Para la operación más segura, solamente el Porter-Cable•Delta recomendó los accesorios se debe utilizar con este producto. ACCESORIOS SERVICIO

Utilice sólo piezas de repuesto idénticas. Para obtener una lista de piezas o para solicitar piezas, visite nuestro sitio web en www.deltaportercableservicenet.com. También puede solicitar piezas en nuestro centro más cercano, o llamando a nuestro Centro de atención al cliente al (888)-848-5175 para obtener asistencia personalizada a través de nuestros técnicos capacitados.

REEMPLAZO DE LAS ETIQUETAS DE ADVERTENCIA

Si sus etiquetas de advertencia se vuelven ilegibles o faltan, llame al [phone] para que se las reemplacen gra- tuitamente. Model 4210 12" Dovetail Jig Ser. No. PORTER-CABLE, Jackson TN 38305 A4594 TO REDUCE THE RISK OF INJURY, USER

LESIONES, EL USUARIO DEBE LEER

EL MANUAL DE INSTRUCCIONES ANTES DE OPERAR EL PRODUCTO. GARANTÍA LIMITADA POR TRES AÑOS PORTER-CABLE reparará, sin cargo, cualquier falla que surja de defectos en el material o la fabricación del producto, por hasta tres años a contar de la fecha de compra. Esta garantía no cubre fallas de las piezas causadas por su des- gaste normal o abuso a la herramienta. Para mayores detalles sobre la cobertura de la garantía e información acerca de reparaciones realizadas bajo garantía, visítenos en www.deltaportercable.com o dirígase al centro de servicio más cercano. Esta garantía no aplica a accesorios o a daños causados por reparaciones realizadas o intentadas por ter- ceros. Esta garantía le otorga derechos legales específicos, además de los cuales puede tener otros dependiendo del estado o provincia en que se encuentre. Además de la garantía, las herramientas PORTER-CABLE están cubiertas por: 1 AÑO DE SERVICIO GRATUITO: PORTER-CABLE mantendrá la herramienta y reemplazará las piezas gastadas por su uso normal, sin cobro, en cualquier momento durante un año a contar de la fecha de compra. GARANTÍA DE REEMBOLSO DE SU DINERO POR 90 DÍAS: Si no está completamente satisfecho con el desempeño de su máquina herramienta o clavadora PORTER-CABLE, cualquiera sea el motivo, podrá devolverlo hasta 90 días de la fecha de compra con su recibo y obtener el reembolso completo de su dinero – sin necesidad de responder a ninguna pregunta. AMÉRICA LATINA: Esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esa información. Para registrar la herramienta para obtener el mantenimiento cubierto por la garantía, visite nuestro sitio web en www. deltaportercable.com.77 IDENTIFICACIÓN DELPRODUCTO: Sello o firma del Distribuidor.Nombre del producto: _______________________ Mod./Cat.: ________________________Marca: _____ __________________________ Núm. de serie:________________________(Datos para ser llenados por el distribuidor)Fecha de com- pra y/o entrega del producto: _______________________________________Nombre y domicilio del distribuidor donde se adquirió el producto:__________________________________________________________________________Este producto está garantizado por un año a partir de la fecha de entrega, contra cualquierdefecto en su funcionamiento, así como en materiales y mano de obra emplea- dos para su fab-ricación. Nuestra garantía incluye la reparación o reposición del producto y/o componentes sincargo alguno para el cliente, incluyendo mano de obra, así como los gastos de transportaciónrazonablemente erogados derivados del cumplimiento de este certificado.Para hacer efectiva esta garantía deberá presentar su herramienta y esta póliza sellada por elestablecimiento comercial donde se adquirió el producto, de no contar con ésta, bastará la fac-tura de compra. EXCEPCIONES Esta garantía no será válida en los siguientes casos:

• Cuando el producto se hubiese utilizado en condiciones distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que seacompaña;

• Cuando el producto hubiese sido alterado o reparado por personas distintas a las enlis-tadas al final de este certificado. Anexo encontrará una relación de sucursales de servicio de fábrica, centros de servicio autor-izados y franquiciados en la República Mexicana, donde podrá hacer efectiva su garantía yadquirir partes, refacciones y accesorios originales.

Para servicio y ventas consulte “HERRAMIENTAS ELECTRICAS” en la sección amarilla. PARA REPARACIÓN Y SERVICIO DE SUS

PARA OTRAS LOCALIDADES LLAME AL: (55) 5326 710078
