WXMT - Machine de soudure Weller - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Machine de soudure
Température de fonctionnement	Variable, ajustable selon les besoins
Alimentation	230 V, 50/60 Hz
Puissance	80 W
Type de soudure	Soudure par point et soudure à l'étain
Accessoires inclus	Pointes de soudure interchangeables
Utilisation	Idéale pour les applications électroniques et les réparations
Maintenance	Nettoyage régulier des pointes et vérification des connexions
Sécurité	Utiliser des gants de protection et éviter le contact direct avec les surfaces chaudes
Poids	Environ 1 kg
Dimensions	Compact, facile à ranger
Garantie	2 ans

FOIRE AUX QUESTIONS - WXMT Weller

Comment allumer la machine Weller WXMT ?

Pour allumer la machine, branchez-la sur une prise électrique, puis appuyez sur le bouton d'alimentation situé à l'arrière de l'appareil.

Pourquoi la machine ne chauffe-t-elle pas ?

Assurez-vous que la machine est correctement branchée et que le bouton d'alimentation est en position 'ON'. Vérifiez également le réglage de la température.

Comment régler la température de la machine ?

Utilisez les boutons de réglage situés sur le panneau de contrôle pour ajuster la température souhaitée. Assurez-vous de laisser le temps à la machine pour atteindre la température réglée.

Que faire si la panne de la machine est endommagée ?

Remplacez la panne endommagée par une nouvelle. Éteignez la machine et laissez-la refroidir avant de procéder à son remplacement.

Comment nettoyer la machine après utilisation ?

Débranchez la machine et laissez-la refroidir. Utilisez un chiffon doux pour essuyer les surfaces externes et une brosse pour nettoyer la panne si nécessaire.

La machine fait du bruit pendant le fonctionnement, est-ce normal ?

Un léger bruit peut être normal en fonction des composants internes. Cependant, si le bruit est excessif ou inhabituel, éteignez la machine et contactez le service client.

Comment stocker la machine Weller WXMT ?

Rangez la machine dans un endroit sec et frais, à l'abri de l'humidité. Évitez de laisser des éléments chauds à proximité.

Quelles sont les mesures de sécurité à respecter lors de l'utilisation de la machine ?

Portez toujours des lunettes de protection, ne touchez pas les surfaces chaudes, et travaillez dans un espace bien ventilé pour éviter l'inhalation de fumées nocives.

Comment contacter le service client de Weller ?

Vous pouvez contacter le service client de Weller via leur site web officiel ou par téléphone en utilisant les coordonnées fournies dans le manuel d'utilisation.

MODE D'EMPLOI WXMT Weller

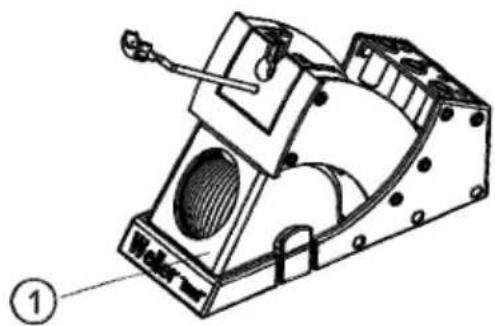

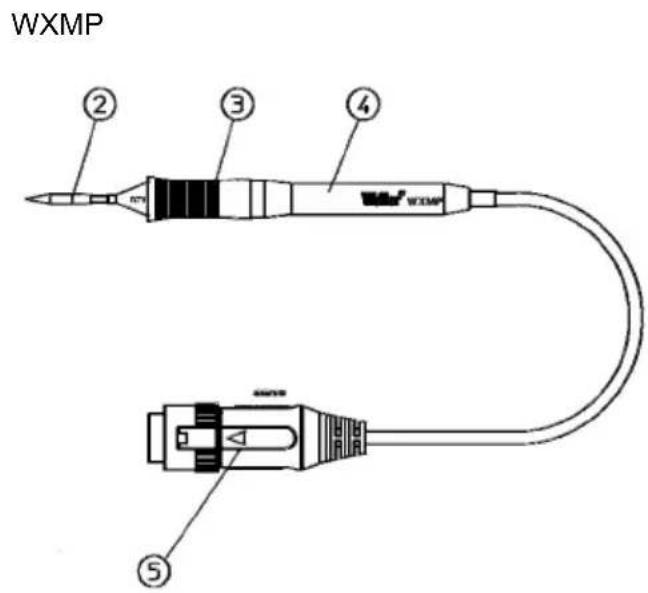

Vue d'ensemble de l'appareil

WDH 50

1. Bloc de nettoyage 4. Pièce à main
2. Panne de soudage 5. Connecteu
3. Poignée du fer à souder

r

WXMT

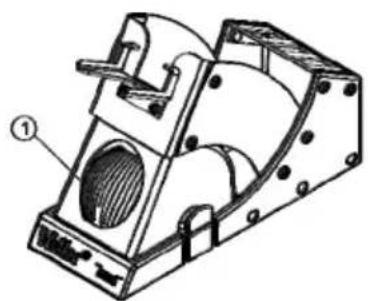

Vue d'ensemble de l'appareil

WDH 60

1. Bloc de nettoyage 4. Pièce à main
2. Pannes 5. Connecteu
3. Cartouche avec poignées

WXMT

r

Sommaire

1 A propos de ces instructions 3
2 Pour vous sécurité 3
3Fourniture 5
4 Description de l'outil 6
5Mise en service de I'outil. 7
6 Remplacement des pannes WXMP 8
7 Remplacement des cartouches de panne WXMT 9
8 Accessoires 9
9 Mise au rebut. 10
10 Garantie 10

1 A propos de ces instructions

Nous vous remercions de la confiance que vous nous avons témoinie avec l'achat du fer à souder Weller WXMP ou de la pincette à dessouder Weller WXMT. Sa fabrication a fait l'objet d'exigences les plus strictes en termes de qualité, ce qui garantit un fonctionnement irréprochable de l'appareil.

Cette notice contient des informations importantes qui vous permettront de mettre en service, utiliser et entrenir le fer à souder WXMP ou la pincette à dessouder WXMT en toute sécurité et de remédier par vous-mêmes aux dérangements les plus simples.

Lisez intégralement cette notice et les consignes de sécurité jointes avant demettre en service le fer à souder WXMP ou la pincette à dessouder Weller WXMT.
Conservez leprésent mode d'emploi de telle manière qu'il soit accessible à tous les utilisateurs.

1.1 Directives prises en considération

Le fer à souder WXMP et la pincette à dessouder WXMT Weller correspondant à la déclaration de conformité CE conformément aux exigences fondamentales de sécurité des directives 2004/108/CE et 2006/95/CE.

• Instructions de service pour votre station
• Notice d'utilisation pour WXMP/WXMT
  Livre des consignes de sécurité

2 Pour votre sécurité

• Le fer à souder WXMP et les pincettes à dessouder WXMT ont été fabriqués selon les connaissances techniques les plus

récentes et conformément aux règles et dispositions de sécurité en vigueur. Il existe cependant un risque de dommages corporels et de dégats matériels si vous n'observe pas les consignes de sécurité figurant dans le manuel joint, accompanyant les Presents instructions de service, ainsi que les mises en garde y figurant.

• Remettez toujours le fer à souder WXMP ou la pincette à dessouder WXMT conjointement avec cette notice d'utilisation.
• Le fabricant n'est pas responsable quant aux dommages resultant d'un usage inapproprié de l'outil ou de modifications non autorisées.

2.1 Veuillez observer les points suivants :

Instructions generales

• Placez le fer à souder WXMP et la pincette à dessouder WXMT toujours dans leurs supports de sécurité prévus à cet effet.
• Éloignez tous les objets inflammables se trouvant à proximité de l'outil de soudage chaud.
• Portez des vêtements de protection appropriés pour travailler avec les outils WXMP ou WXMT.
• Ne laissez jamais un outil WXMP ou WXMT brûlant sans surveillance.
• N'effectuez aucune opération sur des composants sous tension.
• Portez toujours une protection oculaire lors des applications de soudage ou dessoudage.
• Lisez et respectez la notice d'utilisation de l'unité d'alimentation
  Weller WX utilisée

Maniement des pannes de soudage / dessoudage

• Ne placez ou ne laissez pas les pannes de soudage/dessoudage chaudes sur la surface de travail ou sur des surfaces en matière plastique.
• Étamez les pannes de soudage / dessoudage avec de la soudure lorsque vous utiliser le fer pour la première fois ; ceciaura pour effet d'éliminer les films d'oxyde ou les impuretés des pannes de soudage / dessoudage, qui se sont accumulés pendant le stockage.
• Pendant les pauses entre les soudages / dessoudages et avant de stocker l'outil, assurez-vous que les pannes de soudage / dessoudage sont correctement étamées.
• N'utilisez:aucun fondant agressif.
• Assurez-vous toujours que les pannes de soudage / dessoudage sont correctement engagées dans leur logement.
• Sélectionnez la température de travail la plus faible possible.
• Sélectionnez la forme de panne de soudage/dessoudage la plus grande possible pour l'application : env. aussi grande que la pastille à souder.

Maniement - Eteignez le système lorsque vous ne souhaitez pas utiliser l'outil des de soudage/dessoudage durant une période prolongée.

pannes de - Etamez les pannes avant de placer l'outil de soudage / soudage/dessoudage dans le support de sécurité.

dessoudage - Déposez le métal d'apport directement sur le point de soudage, pas sur les pannes de soudage/ dessoudage.

• Ne soumettez pas les pannes de soudage / dessoudage à des forces physiques.
• Toujours faire attention à ce que le fer à souder ou la pincette à dessouder repose correctement dans le support de sécurité.

2.2 Utilisation conforme aux prescriptions

Utilisez le fer à souder WXMP ou les pincettes à dessouder WXMT exclusivement dans le but indiqué dans la notice d'utilisation concernant le dessoudage, le rangement et le retrait de composants électroniques dans les conditions présentement décrites. L'utilisation conforme du fer à souder WXMP ou de la pincette à dessouder WXMT inclut également les points suivants :

• Lisez et respectez les prsentes instructions,
• Lisez et respectez les documents d'accompagnement additionnels,
• Observe les prescriptions nationales en matière de prévention des accidents en vigueur sur le lieu d'utilisation de l'appareil.

Le fabricant décline toute responsabilité quant aux modifications effectuees de façon arbitraire sur l'appareil.

3 FURNiture

Piece à main fer à souder WXMP conditionnée T0052920399:

• Piece à main WXMP avec cable T0058765706
• Notice d'utilisation WXMP/WXMT
  Livret des consignes de sécurité

En plus avec le kit fer à souder WXMP T0052920499 :

• Support de sécurité WDH 50 T0051515699
• Panne marteau RT 340 W T0054460399
• Notice d'utilisation WDC 2

Pierre a main pincette à dessouder WXMT conditionnée T0051317799:

• Piece à main WXMT avec cable T0058765707
• Notice d'utilisation WXMP/WXMT
  Livret des consignes de sécurité

En plus avec le kit de dessoudage WXMT T0051317899 :

• Support de sécurité WDH 60 T0051516999
• Paire de pannes RTW 20,7 x 0,4 mm, 45^ , T0054465299
• Notice d'utilisation WDC 2

4 Description de l'outil

4.1 Fer à souder WXMP

Le WXMP est un fer à souder fin et puissant de 40 W (55 W avec RT 11) doté d'un système de chauffe intégré à la panne de soudage. Grace au système d'emboitement, la panne de soudage peut être remplaçée sans'utilisation d'outils.

Le WXMP est équipé d'un système de détction d'utilisation et peut se mettre automatiquement en veille ou se couper s'il n'est pas utilisé.

Pour le réglage de la température de veille ainsi que des temps d'enclenchement, veuillesz vous reporter à la notice d'utilisation de l'unité d'alimentation WX correspondante.

Remarque Le fer à souder WXMP de Weller ne doit être utilisé qu'avec les unités d'alimentation Weller WX.

4.2 Pincette à dessouder WXMT

Les pincettes à dessouder WXMT de Weller ont été conçues pour la retouche et la réparation d'appareils électroniques de précision SMD. La panne de soudage / dessoudage peut être changée rapidement et facilement sans l'utilisation d'un outil. Les pannes sont pré-alignées, notamment alignement supplémentaire n'est nécessaire.

Les éléments de chauffage intégrés (2 x 40 W) garantissent que la température de la panne de soudage / dessoudage est atteinte très rapidement et régulée avec précision.

La pincette à dessouder WXMT est équipée d'un système de détction d'utilisation et peut se mettre automatiquement en veille ou se couper si elle n'est pas utilisé.

Pour le réglage de la température de veille ainsi que des temps d'enclenchement, veuillesz vous reporter à la notice d'utilisation de l'unité d'alimentation WX correspondante.

Remarque La pincette à dessouder WXMT ne doit être utilisée qu'vec les unités d'alimentation WX

4.3 Caracteristiques techniques

Plage de température	100 °C - 450 °C (212 °F - 850 °F)
Cordon Caoutchouc de silicone, résistant aux brûlures
Élement de chauffe	Fil de chauffe intégré à la cartouché de la panne
Capteur	Thermocouple intégré à la cartouché de la panne

WXMP

Puisssance calorifique 40 W (55 W avec RT 11)

Tension de chauffage 12 V

Temps de montée en (env.) 3 s (de 50^ à 380^ )

température (de 120 °F à 660 °F)

Connecteur 6 contacts, protection contre l'inversion de polarité avec verrouillage

Poids total 26 g avec cartouche de panne sans cable

Type de panne Série RT

Unité d'alimentation Stations Weller WX

WXMT

Puisssance calorifique 80 W (2 x 40 W)

Tension de chauffage 12 V

Temps de montée en (env.) 3 s (de 50^ à 380^ )

température (de 120 °F à 660 °F)

Connecteur 7 contacts, protection contre l'inversion de polarité avec verrouillage

Poids total 42 g avec cartouche de panne sans cable

Type de panne Série RTW

Unité d'alimentation Stations Weller WX

5 Mise en service de l'outil

AVERTISSEMENT!

Risque de brûlures

Les pannes du fer à souder et de la pincette à dessouder sont très chaudes pendant le soudage/dessoudage.

En touchant les pannes de soudage / dessoudage, vous risquez de vous brûler.

Ne touchez pas les pannes très chaudes et éloignez les objets inflammables.

1. Déballer avec précaution le fer à souder WXMP ou la pincette à dessouder WXMT.
2. WXMP: Placer le fer à souder dans le support de sécurité WDH 50.

W X M T :

Placer la pincette dans le support de sécurité WDH 60.

1. Brancher le connecteur (5) sur l'unité d'alimentation et le verrouiller en le tournant dans le sens des aiguilles d'une montre.
2. Vérifiez si la tension du secteur correspond à la tension indiquée sur la plaque signalétique de l'unité d'alimentation WX.
3. Enclencher l'unité d'alimentation et régler la température souhaitée.
4. Lorsque l'outil a atteint la température désirée, étamez la panne avec de la soudure.

6 Replacement des pannes WXMP

AVERTISSEMENT! Risque de brûlures

La panne devient très chaude pendant le soudage et dessoudage.

En touchant les pannes de soudage / dessoudage, vous risquez de vous brûler.

L'outil de soudage doit rester eteint pendant au moins 3 minutes dans le support de securite (WDH 50) jusqu'à ce que la panne soit refroidie. Ne remplacez les pannes du fer à souder que lorsquelles sont froides.

Démontage de l'ancienne panne

1. Placer l'outil de soudage dans le support de sécurité.
2. Couper l'interrupteur de l'unité d'alimentation.
3. Attendre trois minutes jusqu'à ce que la panne soit refroidie.
4. Saisir le fer à souder par la piece à main (4) et-retirer la panne de l'outil par la poignée (3).

Attention! Risque de dysfonctionnement

La panne de soudage doit être insérée à fond.

Une panne mal insérée peut entraîner des dysfonctionnements.

Assurez-vous en conséquence que la panne est bien insérée à fond jusqu'en butée.

Mise en place d'une nouvelle panne

1. Saisir le fer à souder par la piece à main (4) et insérer la panne dans l'outil de soudage avec la poignée (3).
2. Mettre en circuit l'interrupteur de l'unité d'alimentation et régler la température souhaitée.

Remarque Si plusieurs types de pannes sont utilisés, nous recommendons de poser les pannes à l'arrête du support WDH 50 dans les douilles metalliques prévues à cet effet.

7 Remplacement des cartouches de panne WXMT

AVERTISSEMENT!

Risque de brûlures

Les pannes deviennent très chaudes pendant le soudage/cessoudage.

En touchant les pannes de soudage / dessoudage, vous risquez de vous brûler.

La pincette doit rester eteinte pendant au moins 3 minutes dans le support de sécurité WDH 60 jusqu'à ce que les pannes de soudage ou dessoudage soient refroidies. Les pannes de soudage / dessoudage doivent uniquement etre remplacées lorsqu'elles sont froides.

Remplacement de cartouches de panne usagées

1. Placer la pincette dans le support de sécurité.
2. Couper l'interrupteur de l'unité d'alimentation.
3. Attendre trois minutes jusqu'à ce que les pannes de soudage/dessoudage soient refroidies.
4. Saisir la pincette à dessouder par la piece à main (4) et-retirer la cartouche (3) de la piece à main avec les poignées.

Attention!

Risque de dysfonctionnement

La cartouche de panne doit être insérée à fond.

Une cartouche de panne mal insérée peut entrainer des dysfonctionnements.

Assurez-vous que la cartouche de panne est bien insérée à fond jusqu'en butée.

Mise en place d'une nouvelle cartouche de panne

1. Saisir les poignées en creux et insérer la nouvelle cartouche de panne dans la piece à main (4).
2. Mettre en circuit l'interrupteur de l'unité d'alimentation et régler la température souhaitée.

8 Accessoires

8.1 Pannes RT pour fer à souder WXMP

Voir tableau des pannes RT pour fer à souder WXMP à la fin de cette notice et sur le site www.weller.eu

8.2 Pièces de rechange et accessoires pour WXMP

N° de commande	Description
T0058765706 Pièce à main WXMP avec cable
T0051515699 Support de sécurité WDH 50
T0054460399 Panne de soudage RT 3 40 W
T0058751816 Etrier à monter sur le côté et pouvant supporter deux pannes RT
T0051384199 Laine spirale pour bloc de nettoyage WDC 2

8.3 Pannes de soudage/dessoudage RTW pour pincette à dessouder WXMT

Voir tableau des pannes de soudage/cessoudage RTW pour pincette à dessouder WXMT à la fin de cette notice et sur le site www.weller.eu

8.4 Pièces de rechange et accessoires pour WXMT

N° de commande	Description
T0058765707 Pièce à main WXMT avec cable
T0051516999 Support de sécurité WDH 60
T0054465299 Paire de pannes RTW 2 0,7 x 0,4 mm, 45°
T0051384199 Laine spirale pour bloc de nettoyage WDC 2

9 Mise au rebut

Éliminez les pieces d'équipement et filtres replacés, ainsi que les apparèils usages conformément aux réglementations et prescriptions applicables dans votre pays.

10 Garantie

Les réclamations de l'acheteur concernant des défauts physiques sont forclos après une période d'un an à compter de la livraison à l'acheteur. Ceci ne s'applique pas aux réclamations par l'acheteur concernant le dédommagement selon §§ 478, 479 BGB (Loi féderale allemande).

Nous engageons uniquement notre responsabilité dans le cas de réclamations découlant d'une garantie fournie par nous, dans la mesure où la garantie de qualité ou de durabilité a été fournie par nous par écrit et en utilisant le terme de "Garantie".

Sous réserve de modifications techniques!

Vous trouvrez les notices d'utilisation mises à jour sur le site www.weller.eu.

WXMP/WXMT

Ficha 7 pinos, à prova de inversions de

25 Rue Maurice Chevalier BP 46

77832 Ozoir-la-Ferriere Cedex
