MANUAL DE USUARIO WXMT Weller

1. Pieza de mano

2. Util limpiado r

3. Punta de soldadura 5. Conector/ENCHufe
4. Empuñadura de la punta

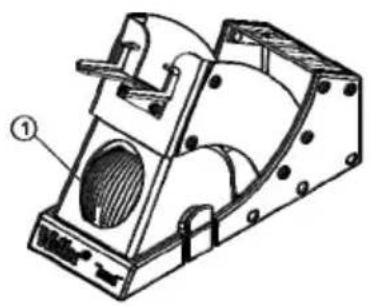

WXMT Sinopsis del aparato

WDH 60

WXMT

1. Util limpiado r
2. Puntas de solda r 5. Conector/enschufe

3. Cartucho para pinzas con empunadura

4. Pieza de mano

Indices

1 Acerca de estas instrucciones 3
2 Acerca de la seguridad 4
3 Piezas suministradas 5
4 Descripción del aparato 6
5 Puesta en servicios del aparato 8
6 Cambio de las+puntas de soldadura WXMP 8
7 Cambio de los cartuchos para puntas WXMT 9
8Accesorios 10
9 Eliminación de residuos 11
10 Garantía 11

Gracias por depositar su confianza en nuestra compañero con la compra de un lápiz de soldadura WXMP de Weller ounas pinzas de desoldadura WXMT de Weller. La fabricación de este aparato está?sometida a los más rigurosos controlles de calidad para garantizar un perfecto funcionaimiento del mesmo.

Este manual de uso contiene información importante para poderponer en marcha y manejar de forma segura y adecuada el lápiz desoldadura WXMP o las pinzas de desoldadura WXMT, asi comopara realizar tareas de mantenimiento e incluso reparar pequeñasaverías.

Lea atentamente este manual de uso y lasindicaciones de seguidad adjuntas antes deponer enfuncionamento ellapiz de soldadura WXMP o las pinzas de desoldadura WXMT de Weller.

Mantenga este manual de uso en un lugar al que pueda acceder todos los(AParato.

1.1 Directivas que tener en cuenta

El lápiz de soldadura WXMP y las pinzas de desoldadura WXMT de Weller disponible de la Declaración de Conformidad CE que certifica el cumplimiento de los requisitos basics de seguridad contemplados en las Directivas 2004/108/CE y 2006/95/CE.

1.2 Documentos aplicables

• Manual de uso para launidad de alimentacion
• Manual de uso para WXMP/WXMT
• Folleto adjunto sobre seguidad

2 Acerca de la seguridad

• El lápiz de soldadura WXMP y las pinzas de desoldadura WXMT han sido fabricados conforme a los ultimos avances technologicos y las normativas y disponeciones de seguridad reconocidas. No obstarve, existe riesgo de daños personales y daños a la propidad si se hace caso omiso a la informacion de seguridad establecida en el folleto adjunto que accompanies a este manual de instrucciones y a las advertencias mentionadas al respecto.
• Entregue sempre el lápiz de soldadura WXMP o las pinzas de desoldadura WXMT authereros+junto con este manual de uso.
• El fabricante no asumirá ningún daño resultante del uso indefinido de la herramienta ni de modificaciones no autorizadas.

2.1 Tener en cuenta lo suiviente:

Indicaciones generales

• Colocar siempre el lápiz de soldadura WXMP y las pinzas de desoldadura WXMT en los soportes de seguridad previstos al efecto.
• Retirar todos los objetivos inflamables de las proximas de la herramienta de soldadura.
• Llevar siempre una indumentaria protectora adecuada al utiliser el WXMP o las WXMT.
• No departing nunca el WXMP o las WXMT desatendidos si está calientes.
• No trabajo en piezas sometimes a tension.
• Llevar sempre proteccion ocular al trabajo con aplicaciones de soldadura y desoldadura.
  Leer y Respectar las indicaciones recogidas en el manual de uso de launidad de alimentacion Weller WXutilizada

Manejo de las+puntas de soldadura / desoldadura

• No colocar ni dejar las+puntas de soldadura/desoldadura calientes sobre la superficie de trabajo ni sobre superficies de plástico.
• Recubar las+puntas de soldadura/desoldaduraestanadas al calentar elsoldador porprimera vez,asi se eliminaran todas laspelliculasde oxido o impurezas de las+puntas desoldadura/desoldadura que se hayan acumulo durante elalmacenacimiento.
• Durante las interruptions de la soldadura/desoldadura y antes de almacenar la herramienta, asegurar de que las+puntas de soldadura/desoldadura estén bien recubiertas.
• No utiliser fundentes agresivos.
• Asegurarse siempre de que las+puntas desoldadura/desoldadura estén colocadascorrectamente.
• Seleccionar una temperatura de trabajo lo más bajo possible.
• SeLECTIONARunaspuntasde soldadura/desoldadura lo mas largasposiblespara la aplicacion:aprox.de la longitud de la placade soldar.
• Recubrir bien las+puntas de soldadura/desoldadura para aseguraruna transferencia de calor eficiente entre las puntas de soldadura/desoldadura y el punto de soldadura.

Manejo de - Desconectar el sistemas si no está previsto utilizar la herramienta las+puntas de de soldadura/desoldadura durante largos periodos de tiempo.

soldadura / desoldadura

• Recubrir las+puntas antes de colocar la herramienta de soldadura/desoldadura en el soporte de seguidad.
• Soldar directamente en el punto de soldadura, no en las+puntas de soldadura/desoldadura.
• No someter las+puntas de soldadura/desoldadura a fuerzas ficasas.
• Asegurar se siempre de que el lápiz de soldadura o las pinzas de desoldadura está colocados correctamente en el soporte de seguridad.

2.2 Uso reglamentario

Emplear el lápiz de soldadura WXMP o las pinzas de desoldadura WXMT exclusivamente para el propósito indicado en el manual de uso en lo referente al desmontaje, alojamento y fijación de componentes electrónicos bajo las conditiones especialidas ahora. Dentro del uso previsto para el lápiz de soldadura WXMP o las pinzas de desoldadura WXMT también se incluye lo singular:

• Seguir las instrucciones de este manual.
• Seguir las instrucciones de todos los documents que acompanan al aparato.
• Cumplir las normas de Prevencion de accidentes laborales vigentes en el País de uso.

El fabricante no asume Thounguna responsabilidad en caso de realizacion de modifications por conta propia en el aparato.

3 Piezas suministradas

Lápiz de soldadura con pieza de mano WXMP (embalado) T0052920399:

• Pieza de mano WXMP con cable T0058765706
• Manual de uso para WXMP/WXMT
• Folleto Normas de seguridad

Elementos adiconiales para el juego de soldadura WXMP T0052920499:

• Soporte de sécurité WDH 50 T0051515699
  Punta de cincel RT 3 de 40 W T0054460399
• Manual de uso para WDC 2

Pinzas de desoldadura con pieza de mano WXMT (embalado) T0051317799:

• Pieza de mano WXMT con cable T0058765707
• Manual de uso para WXMP/WXMT
• Folleto Normas de seguridad

Elementos adiconiales para el juego de desoldadura WXMT T0051317899:

• Soporte de sécurité WDH 60 T0051516999
• Juego de 2+puntas de soldadura RTW de 0,7× 0,4mm,45^ T0054465299
• Manual de uso para WDC 2

4 Descripción del aparato

4.1 Lápiz de soldadura WXMP

El WXMP es unsoldador fino de 40 W (55 W con RT 11) extremadamente potente con un sistema de calentimiento integrado en la punta de soldadura. Gracias al sistemas de connexion, la punta de soldadura pueda Cambiarse sin herramrientas. El WXMP está equipado con un sistemas de detectacion de uso que desconnecta automatistically el aparato - o lo pone en modo de inactividad - cuando no se está utilizing. La informacion relativa al ajuste de temperatura para el modo de inactividad, asi como de los tiempos de desconexion, aparece recogida en el manual de uso de la unidad de alimentacion WX.

Nota El lápiz de soldadura WXMP de Weller debe utilizes unicamente con las unidades de alimentacion Weller WX.

4.2 Pinzas de desoldadura WXMT

Las pinzas de desoldadura WXMT de Weller son adecuadas para el tratimiento posterior y reparación de componentes electrónicos de precision SMD. El juego de puntas de soldadura/desoldadura pueda Cambiarse de forma rápida y sencilla sin necessities de utiliser ninguna herramienta. Las puntas están prelineadas, con lo que no se necesita una alineación adicional. Los elementos calefactores (2 x 40 W) integrados aseguran que la temperatura de la punta de soldadura/desoldadura se alcance rápidoamente y pueda controlarse de un modo preco. Las pinzas de desoldadura WXMP está equipadas con un detector de uso que desconecta automatistically el aparato - o lo pone en modo de inactividad - cuando no se está'utilizando. La información relativa al ajuste de temperatura para el mode de inactividad, asi como de los tiempos de desconexión, aparece recogida en el manual de uso de la unidad de alimentación WX.

Nota Las pinzas de desoldadura WXMT deben utilizar únicamente con las unidades de alimentacion WX

4.3 Datos tíncicos

Rango de temperatura	100 °C – 450 °C (212 °F – 850 °F)
Cable de la herramipta	Cauchó de silicona, resistente al fuego
Elemento calefactor	Alambre de calefacción integrado en el cartucho para puntas Elemento tírmico integrado en el cartucho para puntas
Sensor
WXMP
Potencia de calentimiento	40 W (55 W con RT 11)
Tensión de calentimiento	12 V
Tiempo de calentimiento	(aprox.) 3 s (50 °C a 380 °C) (120 °F a 660 °F)
Conector Conector de 6 polos con protección contra polaridad inversa y mecanismo de bloqueo
Peso de la herramipta	26 g incluido cartucho para puntas sin cable
Tipo de punta	Serie RT
Unidad de alimentación	Estaciones Weller WX
WXMT
Potencia de calentimiento	80 W (2 x 40 W)
Tensión de calentimiento	12 V
Tiempo de calentimiento	(aprox.) 3 s (50 °C a 380 °C) (120°F a 660°F)
Conector Conector de 7 polos con protección contra polaridad inversa y mecanismo de bloqueo
Peso de la herramipta	42 g incluido cartucho para puntas sin cable
Tipo de punta	Serie RTW
Unidad de alimentación	Estaciones Weller WX

5 Puesta en servicios del aparato

jADVERTENCIA!

Riesgo de quemaduras

Las+puntas del lápiz de soldadura y de las pinzas de desoldadura alcanzan temperatas mucy elevadas durante los trabajo de soldadura/desoldadura.

Existe riesgo de quemaduras al tocar las+puntas de soldadura/desoldadura.

No toque las+puntas de soldadura calientes y mantengalas siempre alejadas de objetos inflamables.

1. Desembalar con cuidado el lápiz de soldadura WXMP o las pinzas de desoldadura WXMT.
2. WXMP: Colocar el lápiz de soldadura en el soporte de seguridad WDH 50.

W X M T :

Colocar las pinzas en el soporte de seguridad WDH 60.

1. Insertar el conductor (5) en launidad de alimentación y bloquearlo girángolo en sentido horario.
2. Comprobar si la tensión de la red coincide con los datos de la placá de identificación de la unidad de alimentación WX.
3. Encender launidad de alimentacion y ajustar la temperatura deseada.
4. Una vez que la herramienta haya alcanzado la temperatura deseada, estarar la punta de soldadura.

6 Cambio de las+puntas de soldadura WXMP

jADVERTENCIA!

Riesgo de quemaduras

Las+puntas de soldadura se calientan mucho durante la soldadura y desoldadura.

Existe riesgo de quemaduras al tocar la punta de soldadura.

La herramienta de soldadura debe permanecer desconnectada en el soporte de seguridad (WDH 50) por lo menos durante 3 min. para que la punta de soldadura se enfrie. Las puntas de soldadura solo se debenCambiar cuando estén frias.

Extracción de la punta antigua

1. Colocar la herramienta de soldadura en el soporte de seguridad.
2. Apagar la unidad de alimentacion.

3. Esperar 3 min. hasta que la punta de soldadura se haya enfiado.

4. Agarrar el lápiz de soldar por la pieza de mano (4) y sacar la punta de soldadura de la herramienta ayudándose de la empuñadura (3).

Precaución

Riesgo de avería

La punta de soldaduraDebe insertarse completeness.

Si se utilizes la herramipta con una punta de soldadura que no está insertada por Completely, se pueda provocar un mal funcionamento de la punta.

Asegurar de que la punta de soldadura está insertada completenessamente hasta临港 al tope cuando se realiza un movimiento sencillo.

Instalación de una punta de soldadura nueva

1. Agarrar el lápiz de soldar por la pieza de mano (4) e insertar la punta en la herramienta de soldadura把你ándose de la empañadura (3).
2. Encender launidad de alimentacion yJKLM ajustar la temperatura deseada.

Nota Si se utilizes variedostips de punta de soldadura,se recomienda guardar las puntas bajo de los casquillos metalicos ubicados en la parte trasera del soporte WDH 50.

7 Cambio de los cartuchos para+puntas WXMT

jADVERTENCIA!

Riesgo de quemaduras

Las+puntas se calientan mucho durante la soldadura y desoldadura.

Existe riesgo de quemaduras al tocar las+puntas de soldadura/desoldadura.

Las pinzas deben permanecer desconectadas en el soporte de seguridad (WDH 60) por lo menos durante 3 min. para que las+puntas de soldadura/desoldadura se enfrien. Unicamente pueda Cambiarse las+puntas de soldadura/desoldadura cuando estén frias.

Extracción de los cartuchos para pinzas antiguos

1. Colocar las pinzas en el soporte de seguridad.
2. Apagar launidad de alimentacion.
3. Esperar 3 min. hasta que las+puntas de soldadura/desoldadura estén frias.
4. Agarrar las pinzas de desoldadura por la pieza de mano (4) y extraer el cartucho para+puntas (3)ayudándose de la empuñadura.

Precaución

Riesgo de avería

El cartucho para pinzas debe estar insertado completamente. Si se utilizes la herramienta con un cartucho para pinzas que no está insertado por completeo, se pueda provocar un mal funcionamento de la punta.

Asegurar de que el cartucho para+puntas esté insertado completenesshasta llgbar al tope cuando se realiza un movimiento sencillo.

Instalación de un cartucho para pundas nuevo

1. Sujetar la empunadura e insertar el nuevo cartucho en la Pieza de mano (4).
2. Encender launidad de alimentacion y ajustar la temperatura deseada.

8 Accesorios

8.1 Puntas de soldadura RT para lápiz de soldadura WXMP

Ver la tabla de+puntas de soldadura RT para lápiz de soldadura WXMP al final de estemanual y en www.weller.eu

8.2 Piezas de repuestos y accesorios WXMP

N.ºipedido Descripción

T0058765706 Pieza de mano WXMP con cable

T0051515699 Soporte de seguridad WDH 50

T0054460399 Punta de soldadura RT 3 de 40 W

T0058751816 Estreno: colocado en el lateral del soporte, permite alojar dos puntar RT

T0051384199 Lana de acero para útil limpiador WDC 2

8.3 Puntas de soldadura/desoldadura RTW para pinzas de desoldadura WXMT

Ver la tabla de+puntas de soldadura/desoldadura RTW para pinzas de desoldadura WXMT al final de este manual y en www.weller.eu

8.4 Piezas de repuestos y accesorios WXMT

N.ºipedido Descripción

T0058765707 Pieza de mano WXMT con cable

T0051516999 Soporte de seguridad WDH 60

T0054465299 Juego de 2+puntas de soldadura RTW de 0,7 x 0,4 mm, 45°

T0051384199 Lana de acero para útil limpiador WDC 2

9 Eliminación de residuos

Eliminar las piezas sustituidas del equipo, filtros uthers aparatos antiguos segun las normas y regulaciones aplicables en el pais correspondiente.

10 Garantía

Las reclamaciones por parte del comprador en cuando a defectos fisicos se limitan a un periodo de un año a partir de la Fecha de entrega al comprador. Solo valido para los derechos del comprador según el art. §§ 478, 479 BGB (código civil aleman).

Nosotros asumiremos solo aquellas reclamaciones relacionadas con la garantía que hemos conceded, siempre y cuando la garantía de calidad y durabilidad haya sido concedeida de formaershita y conmenion expresa del terme "Garantia".

Reservado el derecho a realizar modificaciones sociales!

Encontrará los manuales de usoactualizados en www.weller.eu.
