BEDIENUNGSANLEITUNG WXMT Weller

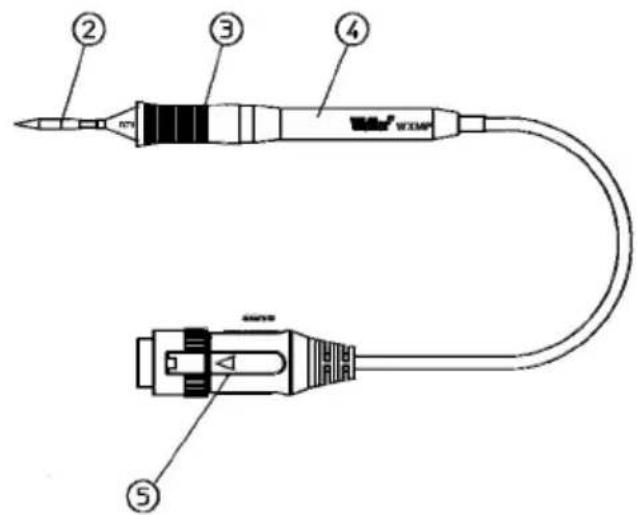

1. Reinigungseinsatz 4. Handstück
2. Lottspitze 5.
3. Spitzengriff

WXMP

Anschlussstecker

WXMT

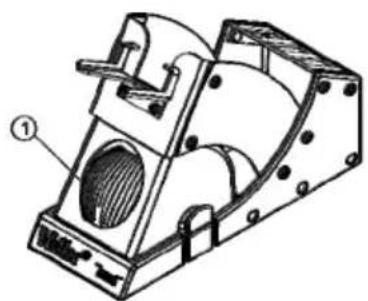

Geräteübersicht

WDH 60

1. Reinigungseinsatz 4. Handstück
2. Lottspitzen 5.
3. Spitzenkartusche mit Griffschalen

WXMT

Anschlussstecker

Inhaltsverzeichnis

1 Zu dieser Anleitung 3
2 Zu Ihrer Sicherheit 3
3 Lieferumfang. 5
4 Gerätebeschreibung 5
5 Inbetriebnahme des Gerätes 7
6 Wechsel der WXMP Lottspitzen 7
7 Wechsel der WXMT Spitzenkartuschen 8
8 Zubehor 8
9 Entsorgung 9
10 Garantie 9

1 Zu dieser Anleitung

Wir danken Ihnen für das mit dem Kauf des Weller Lötkolbens WXMP bzw. der Weller Entlöptinzette WXMT erwisesene Vertrauen. Bei der Fertigung wurden strengste Qualitätsanforderungen zugrunde gelegt, die eine einwandfrei Funktion des Gerätes sicherstellen.

These Anleitung enthalt wichtige Informationen, um den Lötkolben WXMP bzw. die Entlöptinzette WXMT sicher und sachgerecht in Betrieb zunehmen, zu bedieten, zu warten und einfache Störungen selbst zu beseitigen.

Lesen Sie diese Anleitung und die beiliegenden Sicherheitshinweise vor Inbetriebnahme des Lötkolbens WXMP bzw. der Weller Entlötpinzette WXMT durch.
Bewahren Sie diese Anleitung so auf, dass sie für alle Benutzer zugänglich ist.

1.1 Einzuhaltende Richtlinien

Der Weller Lötkolben WXMP und die Entlöptinzette WXMT entsprechen der EG-Konformitätserklärung gemäß den grundlegenden Sicherheitsanforderungen der Richtlinien 2004/108/EG und 2006/95/EG.

1.2 Geltende Unterlagen

• Betriebsanleitung für ihre Versorgungseinheit
• Betriebsanleitungen für WXMP/WXMT
• Beiliegendes Heft zur Sicherheit

2 Zu Ihrer Sicherheit

• Sowohl der Lötkolben WXMP als auch die Entlöptinzetten WXMT wurden nach dem neuesten Stand der Technik und anerkannten Sicherheitsregeln und -bestimmungen entsprechend hergestellt.

Bei Nichtbeachtung der beiliegenden Sicherheitsinformationen und aufgeführten Warnhinweise besteht nonetheless die Gefahr von Personen- und Sachschäden.

• Geben Sie den WXMP Lötkolben oder die WXMT Entlöptinzette nur zusammen mit dieser Betriebsanleitung weiter.
• Der Hersteller ist nicht haftbar für Schäden, die aus einer unsachgemäßen Verwendung des Werkzeugs oder unerlaubten Veränderungen am Gerät entstehen.

2.1 Beachten Sieitte Folgendes:

Allgemeine Hinweise

• Legen Sie den Lötkolben WXMP und die Entlöptinzette WXMT immer in ihre vorgesehenen Sicherheitsablagen.
• Entfernen Sie alle entzündbaren Objekte aus der Nähe des bereits Lötwerkzeugs.
• Tragen Sie bei der Arbeit mit WXMP oder WXMT entsprechende Schutzkleidung.
• Lassen Sie den bereits WXMP oder die WXMT nie unbeaufsichtigt.
• Führer Sie keine Arbeiten an unter Spannung stehenden Teilen aus.
• Tragen Sie bei Löt- oder Entlöt- Anwendungen immer einen Augenschutz.
• Lesen und beachten Sie die Betriebsanleitung der jeweiligen verwendeten Weller WX Versorgungseinheit

Umgang mit Lott-/Entlotspitzen

• Legen Sie heiße Löt- oder Entlötspitzen weder auf die Arbeitsfläche oder auf Kunststoffflächen noch setzen Sie sie dORT zürück.
• Benetzen Sie beim ersten Aufheizen des Kolbens die verzinnten Löt-/Entlöttspitzen mit Lot, wodurch lagerbedingte Oxidschichten oder Unreinheiten von den Löt- bzw. Entlöttspitzen entfernt werden.
• Vergewissern Sie sich, dass bei Arbeitsunterbrechungen zwischen Loten und Entloten sowie vor der Lagerung des Gerätes die Löt-/Entlötspitzen gut benetzt sind.
• Verwenden Sie keine aggressiven Flussmittel.
• Immer darauf auf achten, dass die Löt-/Entlötspitzen ordnungsgemäß sitzen.
  Wahlen Sie die möglichst geringste Arbeitstemperatur.
• Wahlen Sie die möglichst große Löt-/Entlötspitzenform für die Anwendung: ca. so groß wie das Lötpad.
• Benetzen Sie die Löt-/Entlötspitzen gut, um effiziente Wärmeübertragung zwischen Löt-/Entlötspitzen und Lötpunkt zu gewährleisten.
• Schalten Sie das System ab, wenn Sie das Löt-/Entlötwerkzeug über längerere Zeit nicht verwenden möchten.
• Geben Sie das Lot direkt auf die Lötstelle, nicht auf die Löt-/ Entlötspitzen.
  Wenden Sie auf die Löt-/Entlötspitzen keine übermäßige Kraft an. Immer darauf aufchten, dass der Lötkolben bzw. die Entlötpinzette ordnungsgemäß in der Sicherheitsablage liegt.

2.2 Bestimmungsgemäßer Gebrauch

Verwenden Sie den WXMP Lötkolben oder die WXMT Entlöptinzetten ausschließlich für den in der Betriebsanleitung bezüglich Lösen, Verstauung und Ablage von elektronischen Bauteilen angegebenen Zweck unter den hier beschrieben Bedingungen. Der bestimmungsgemäß Gebrauch des Lötkolbens WXMP bzw. der Entlöptinzette WXMT beinhaltet auch, dass

• Sie diese Anleitung beachten,
• Sie alle weiteren Begleitunterlagen beachten,
• Sie die nationalen Unfallverhütungsvorschriften am Einsatzzort beachten.

Für eigenmächtig vorgenommene Veränderungen am Gerät wird vom Hersteller keine Haftung übernommen.

3 Lieferumfang

WXMP Lötkolben Handstück verpackt T0052920399:

• Handstück WXMP mit Kabel T0058765706
• Betriebsanleitung WXMP/WXMT
• Heft Sicherheitschinweise

Zusätzlich beim WXMP Lötkolbenset T0052920499:

WDH 50 Sicherheitsablage T0051515699
-RT3MeiBelspitze40W T0054460399
- Betriebsanleitung WDC 2

WXMT Entlöpinzette Handstück verpackt T0051317799:

• Handstück WXMT mit Kabel T0058765707
• Betriebsanleitung WXMP/WXMT
• Heft Sicherheitshinweise

Zusätzlich beim WXMT Entlötset T0051317899:

WDH 60 Sicherheitsablage T0051516999
- RTW 2 Lottspitzenpaar 0,7 × 0,4 ~mm, 45^ , T0054465299
-Betriebsanleitung WDC 2

4 Gerätebeschreibung

4.1 Lötkolben WXMP

Der WXMP ist ein leistungsstarker 40 W (55 W mit RT11)

Feinlötkolben mit in der Lötspitze integriertem Heizsystem.

Dank eines Stecksystems kann die Lotspitze ohne Verwendung eines Werkzeuges ausgewechselt werden. Der WXMP ist mit einer Nutzungserkennung ausgestattet und kann bei Nichtgebrauch automatisch in Standbybetrieb bzw. Aus geschaltet werden. Das Einstellen der Standby Temperatur sowie der Schaltzeiten enthalten Sieitte der Betriebsanleitung der jeweils verwendeten WX Versorgungseinheit.

Hinweis Der Lötkolben WXMP von Weller darf nur mit den Weller WX Versorgungseinheiten betrieben werden.

4.2 Entlöptinzette WXMT

Die WXMT-Entlötpinzetten von Weller wurden für das Nachbearbeiten und die Reparatur von elektronischen SMD-Präzisionsgeräten entwickelt. Das Spitzenset für Löten/Entlöten kann schnell und problemlos ohne Werkzeug ausgetauscht werden. Die Spitzen sind vorjustiert, eine zusätzliche Ausrichtung ist nicht erforderlich. Die eingebauten Heizelemente (2 x 40 W) garantieren, dass die Lötspitzentemperatur sehr schnell erreicht und einzel ausgeregelt wird.

Die Entlöptinzette WXMT ist mit einer Nutzungserkennung ausgestattet und kann bei Nichtgebrauch automatisch in Standbybetrieb bzw. Aus geschaltet werden. Das Einstellen der Standby Temperatur sowie der Schaltzeiten enthalten Sieitte Betriebsanleitung der jeweils verwendeten WX Versorgungseinheit.

Hinweis Die WXMT-Entlötpinzettearf nur mit den WX Versorgungsseinheiten betriebenen werden

4.3 Technische Daten

Temperaturbereich	100°C - 450°C (212°F - 850°F)
Werkzeugkabel Silikonkautschuk, hitzebeständig
Heizelement	Heizdraht integriert in Spitzenkartusche
Sensor	Thermoelement integriert in Spitzenkartusche
WXMP
Heizleistung	40 W (55 W mit RT 11)
Spannung (Heizung)	12 V
Aufheizzeit (ca.) 3 s (50°C auf 380°C) (120°F auf 660°F)
Anschluss 6 poliger St. verpolungssicher mit Verriegelung
Gewicht 26 g incl. Spitzenkartusche ohne Kabel
Spitzentyp	RT-Baureihe
Versorgungseinheit	Weller WX Stationen
WXMT
Heizleistung 80 W (2 x 40 W)
Spannung (Heizung)	12 V
Aufheizzeit (ca.) 3s (50°C auf 380°C) (120°F auf 660°F)
Anschluss 7 poliger St. verpolungssicher mit Verriegelung
Gewicht 42 g incl. Spitzenkartusche ohne Kabel
Spitzentyp	RTW-Baureihe
Versorgungseinheit	Weller WX Stationen

5 Inbetriebnahme des Gerätes

WARNING!

Verbrennungsgefahr

Die Lötspitzen vom Lötkolben und der Entlötpinzette werden beim Löt-/Entlötvorgang sehr heißt.

Bei Berührung der Spitzen besteht Verbrennungsgefahr.

Berühren Sie nicht die—heißen Lötspitzen und halten Sie entzündbare Objekte fern.

1. Den Lötkolben WXMP bzw. die Entlöptinzette WXMT vorsichtig auspacken.
2. WXMP: Den Lottkolben in der Sicherheitsablage WDH 50 ablegen.

W X M T :

Die Pinzette in die Sicherheitsablage WDH 60 legen.

1. Den Anschlussstecker (5) an der Versorgungseinheit anschließen und durch Drehen im Uhrzeigersinn verriegeln.
2. Überprüfen Sie, ob die Netzspannung mit der Spannungsangabe auf dem Typenschild der WX Versorgungseinheit übereinstimmt.
3. Die Versorgungseinheit einschalten und die gewünschte Temperatur einstehen.
4. Hat das Werkzeug die gewünschte Temperatur erreicht, die Lötspitze mit Lot benetzen.

6 Wechsel der WXMP Lötspitzen

WARNING!

Verbrennungsgefahr

Die Lötspitze wird bei Löt- und Entlötvorgangen sehr heißt. Bei Berührung der Lötspitze besteht Verbrennungsgefahr.

Das Lötwerkzeug muss in ausgeschaltetem Zustand mindestens 3 Minuten in der Sicherheitsablage (WDH 50) verbleiben, bis die Lötspitze abgekühlt ist. Lötspitzen)dürfen nur gewechselt werden, wenn sie kalt sind.

Ausweiseln einer verbrauchten Spitze

1. Lötwerkzeug in die Sicherheitsablage legen.
2. Netzschalter der Versorgungseinheit ausschalten.
3. Drei Minuten warten, bis die Lottspitze abgekühlt ist.
4. Lötkolben am Handstück (4) anfassen und mit dem Spitzengriff (3) die Lötspitze aus dem Werkzeugziehen.

VORSICHT!

Gefahr einer Funktionstörung

Die Lotypize muss kompletteingesetzt werden.

Der Betrieb mit einer unvollständig eingesetzten Lötspitze kann eine Funktionstörung derselben verursichen.

Stellen Sie deshalb sicher, dass die Lotspitze in einem Zug komplett bis zum Anschlag eingeschoben wird.

Einsetzen einer neuen Lötspitze

1. Lötkolben am Handstück (4) anfassen und die Spitze mit dem Spitzengriff (3) in das Lötwerkzeug einstecken.
2. Netzschalter der Versorgungseinheit einschalten und die gewünschte Temperatur einstehen.

Hinweis

Bei entsprechenden Typen von Lötspitzen wird empfohlen, die Spitzen auf der Rückseite der Ablage WDH 50 in den darauf vorgesehenen Metallhülsen abzulegen.

7 Wechsel der WXMT Spitzenkartuschen

WARNING!

Verbrennungsgefahr

Die Spitzen werden während des Löt-/Entlötvorgangs sehr heiß. Bei Berührung der Spitzen besteht Verbrennungsgefahr.

Die Pinzette muss in ausgeschaltetem Zustand mind. 3 Minuten in der Sicherheitsablage WDH 60 verbleiben, bis die Löt- bzw. Entlötspitzen abgekühlt sind. Löt-/Entlötspitzen)dürfen nur ausgewechselt werden, wenn sie abgekühlt sind.

Auswechseln verbrauchter Spitzenkartuschen

1. Pinzette in die Sicherheitsablage legen.
2. Netzschalter der Versorgungseinheit ausschalten.
3. Drei Minuten warten, bis die Löt-/Entlötspitzen abgekühlt sind.
4. Entlötpinzette am Handstück (4) anfassen und mit den Griffschalen die Spitzenkartusche (3) aus dem Handstück Herausziehen.

VORSICHT!

Gefahr einer Funktionstörung

Die Spitzenkartusche muss komplett eingesteckt sein.

Der Betrieb mit einer unvollständig eingesetzten

Spitzenkartusche kann eine Funktionstörung derselben verursachen.

Stellen Sie sicher, dass die Spitzenkartusche in einem Zug komplett bis zum Anschlag eingeschoben wird.

Einsetzen einer neuen Spitzenkartusche

1. Griffschalen anfassen und die neue Spitzenkartusche in das Handstück (4) einstecken.
2. Netzschalter der Versorgungseinheit einschalten und die gewünschte Temperatur einstehen.

8 Zubehör

8.1 RT Lötspitzen für den Lötkolben WXMP

Siehe Tabelle RT Lotspitzen für Lötkolben WXMP am Ende dieser Anleitung und auf www.weller.eu

8.2 Ersatsteile und Zubehör für WXMP

Bestell-Nr. Beschreibung

T0058765706 Handstück WXMP mit Kabel

T0051515699 Sicherheitsablage WDH 50

T0054460399 RT 3 Lötspitze 40 W

T0058751816 Bügel, der seitlich an der Ablage angebracht werden kann und zwei RT-Spitzen halten

T0051384199 Spiralwolle für Reinigungseinsatz WDC 2

8.3 RTW Löt-/Entlötspitzen für Entlötpinzette WXMT

Siehe Tabelle RTW Löt-/Entlötspitzen für Entlötpinzette WXMT am Ende dieser Anleitung und auf www.weller.eu

8.4 Ersatsteile und Zubehör für WXMT

Bestell-Nr. Beschreibung

T0058765707 Handstück WXMT mit Kabel

T0051516999 Sicherheitsablage WDH 60

T0054465299 RTW 2 Lötspitzenpaar 0,7 x 0,4 mm, 45°

T0051384199 Spiralwolle für Reinigungseinsatz WDC 2

9 Entsorgung

Entsorgen Sie ausgetauschte Geräteile, Filter oder alte Geräte gemäß den Vorschriften Ihres Landes.

10 Garantie

Die Mängelansprüche des Käufers verjahren nach einem Jahr ab Ablieferung anihn. Dies gilt nicht für Rückgriffsansprüche des Käufers nach §§ 478, 479 BGB.

Aus einer von uns abgegebenen Garantie haften wir nur bei Ansprüchen, wenn die Beschaffenheits- oder Haltbarkeitsgarantie von uns schriftlich und unter Verwendung des Begriffs „Garantie" abgegeben worden ist.

Technische Änderungen vorbehalten!

Die aktualisierten Betriebsanleitungen finden Sie unter www.weller.eu.
