Type de produit	Siège auto enfant
Marque	Osann
Modèle	Swift 360
Catégorie de poids	9 - 36 kg (Groupes ECE 1/2/3)
Tranche d'âge	~9 mois - 12 ans
Norme d'homologation	ECE R44/04
Orientation d'installation	Dos à la route (9-18 kg) et face à la route (9-36 kg)
Rotation du siège	Rotation à 360° avec 4 positions de verrouillage
Système de retenue enfant	Harnais 5 points (Groupe 1) et ceinture 3 points du véhicule (Groupes 2/3)
Fixations véhicule	Isofix + Top-Tether ou ceinture 3 points
Réglages	Hauteur appuie-tête, inclinaison du dossier, rotation
Indicateurs de sécurité	Indicateur vert pour verrouillage Isofix et Top-Tether
Entretien et nettoyage	Lavage en machine à 30°C, programme délicat ; ne pas repasser, ne pas javelliser, ne pas nettoyer à sec ; séchage à basse température
Service client	+49(0)7731/970077

FOIRE AUX QUESTIONS - Swift 360 Osann

Quel est le groupe de poids pour lequel ce siège est adapté ?

Le siège auto Swift 360 est adapté pour les enfants de 9 à 36 kg, correspondant aux groupes ECE 1 (9-18 kg), 2 et 3 (15-36 kg).

Comment installer le siège dos à la route ?

Pour une installation dos à la route (9-18 kg), utilisez les connecteurs Isofix et le Top-Tether. Assurez-vous que les indicateurs deviennent verts. Puis tournez le siège en position dos à la route.

Puis-je installer le siège face à la route avec la ceinture 3 points seule ?

Oui, pour le groupe 1 (9-18 kg) en variante de montage, vous pouvez utiliser la ceinture 3 points du véhicule sans Isofix. Suivez les instructions de guidage de ceinture dans la notice.

Comment régler la hauteur de l'appuie-tête ?

Relâchez les sangles, tirez le levier rouge à l'arrière, ajustez l'appuie-tête à la hauteur souhaitée, puis relâchez le levier pour verrouiller.

Comment effectuer la rotation du siège ?

Appuyez sur le bouton rouge à l'avant de la base tout en tournant la coque. La rotation se verrouille automatiquement à 90°, 180°, 270° et 0/360° avec un déclic.

Le siège est-il compatible avec tous les véhicules ?

Le Swift 360 est un système semi-universel et universel selon les configurations. Il nécessite des ancrages Isofix et une ceinture 3 points. Vérifiez la compatibilité avec la liste des véhicules autorisés ou le manuel de votre voiture.

Comment nettoyer la housse du siège ?

Lavez la housse en machine à 30°C en programme délicat. Ne pas repasser, ne pas utiliser de javel, ne pas nettoyer à sec. Le séchage est possible à basse température.

Puis utiliser le siège sans le harnais 5 points pour un enfant de plus de 18 kg ?

Non, le harnais 5 points est uniquement pour le groupe 1 (9-18 kg). Au-delà, retirez le harnais et utilisez la ceinture 3 points du véhicule avec le guide de ceinture rouge.

Que faire en cas de doute sur l'installation ou de dommage ?

Contactez le service client Osann au +49(0)7731/970077. Ne pas utiliser le siège s'il est endommagé.

Le siège est-il réutilisable après un accident ?

Non, le siège auto doit être remplacé après un accident, même mineur, car il peut avoir subi des contraintes internes non visibles.

MODE D'EMPLOI Swift 360 Osann

Merci d'avoir choisi notre siège auto enfant Swift360°. Si vous avez besoin d'aide concernant ce produit, veuillez vous adresser à notre service client.

UTILISATION

• Ce produit est utilisable pour les enfants des groupes ECE 1/2/3. Catégorie de poids : 9-36 kg. Tranche d'âge : \~9 mois-12 ans.
• Groupe 1 pour les enfants dont le poids est compris entre 9-18 kg. Le siège auto bébé est orienté vers l'avant et fixé sur la voiture à l'aide d'une ceinture 3 points ou des connecteurs Isofix & Top-Tether. Une utilisation dos à la route de 9 à 18 kg à l'aide des connecteurs Isofix & Top-Tether est également autorisée. L'enfant est attaché par la ceinture 5 points du siège auto bébé.
• Les Groupes 2 et 3 sont destinés aux enfants dont le poids est compris entre 15-36 kg. Le système de ceinture 5 points du siège auto enfant est retiré. Le siège auto enfant est orienté vers l'avant et monté sur la voiture via les connecteurs Isofix. L'enfant est attaché par la ceinture 3 points de la voiture. Comme alternative, le siège auto enfant peut être sécurisé directement par la ceinture 3 points de la voiture sans les connecteurs Isofix.
• Il est recommandé d'installer le siège auto sur le siège arrière du véhicule. Ne fixez PAS le siège enfant pour une utilisation dos à la route dans le Groupe ECE o+ sur le siège passager avant, où se trouve un airbag. Sauf si vous désactivez l'airbag. Lisez attentivement le manuel d'utilisation du véhicule à ce sujet.
• Ce siège auto enfant n'est adapté que pour des véhicules équipés à la fois de connecteurs Isofix et de ceintures de sécurité 3 points selon ECE R16 ou d'autres normes équivalentes.

Le tableau suivant contient des informations sur les dispositifs et les méthodes de fixation :

Groupe ECE	Sens de montage	Méthode d'installation	Type	Taille Isofix
1 Dos à la route Isofix + Top-Tether			Semi-uni-versel	D
1 Face à la route Isofix + Top-Tether			Isofix universel	B1
1 Face à la route		Ceinture 3 points de la voiture	Universel -
2/3Face à la route		Ceinture 3 points de la voiture	Universel -
2/3Face à la route		Ceinture 3 points de la voiture + Isofix	Semi-uni-versel	-

FR

AVERTISSEMENT

• Ce siège auto est un système de retenue pour enfant « Universel ». Il a été homologué conformément à la réglementation n° 44/04, il est adapté à un usage courant dans les véhicules et il est compatible avec la majorité (quelques exceptions) des sièges des véhicules.
• Le siège est plus susceptible d'être compatible de manière optimale si le fabricant du véhicule déclare que ses véhicules sont adaptés à l'installation de systèmes de retenue pour enfant « Universels ».
• Ce système de retenue est classé « Universel » selon des critères d'homologation très stricts, tandis que des modèles antérieurs ne répondent pas à ces nouvelles réglementations.
• Ce modèle ne peut être adapté que sur des véhicules équipés de ceintures de sécurité 3 points qui, soit sont montées de manière fixe, soit disposent d'un enrouleur et qui sont homologuées selon UN/ECE n° 16 ou d'autres normes équivalentes.
• Ce produit est un SYSTÈME DE RETENUE POUR ENFANT « SEMI-UNIVERSEL ». Il correspond à UN-Reg. 44/04 et doit être exclusivement utilisé dans des véhicules mentionnés dans la liste jointe des véhicules autorisés.
• Ce produit est exclusivement adapté pour des véhicules avec des ceintures de sécurité trois points fixes ou pourvues d'un automate de ceinture conformément à la réglementation UN/ECE n° 16 (ou une norme équivalente).

Remarque concernant le système de retenue pour enfant ISOFIX (Groupe 1)

• Ce produit est un SYSTÈME DE RETENUE POUR ENFANT ISOFIX. Il a été homologué en conformité avec la réglementation 44/04 dans sa version en vigueur pour un usage courant dans les véhicules équipés de systèmes d'ancrage ISOFIX.
• Il est adapté pour les véhicules dans des positions qui sont autorisées en tant que positions ISOFIX (comme décrit dans le manuel du véhicule) en fonction de la catégorie du siège enfant et du type de fixation.
• Les catégories de poids et les catégories de taille ISOFIX pour lesquelles cet appareil est prévu, sont : Groupe 1, D & B1.

En cas de doute, veuillez vous adresser au fabricant du siège auto ou au distributeur.

FR

AVERTISSEMENT

• Lisez attentivement cette notice avant utilisation et conservez-la pour vous y référer ultérieurement, afin d'assurer la sécurité de votre enfant. Le non-respect des consignes du présent manuel peut entraîner de graves blessures pour votre enfant.
• Le siège auto peut uniquement être utilisé avec son propre système de ceinture de sécurité à 5 points pour les enfants pesant moins de 18 kg (Groupe 1).
• Le siège auto ne peut PAS être utilisé avec le système de ceinture de sécurité à 5 points pour les enfants d'un poids supérieur à 18 kg (Groupes 2 / 3).
• Le siège enfant peut être installé avec la fixation Isofix, dos à la route et face à la route. Important - Ne pas installer le siège face à la route avant que l'enfant ait atteint un poids d'au moins 9 kg.
• Pour l'installation Isofix : Veillez à lire le manuel du constructeur automobile.
• N'utilisez aucun autre point de contact porteur que ceux indiqués dans la notice et marqués dans le système de retenue pour enfant.
• N'utilisez pas ce siège enfant à la maison. Il n'a pas été conçu pour être utilisé à la maison et doit donc être utilisé exclusivement dans votre voiture.
• Ne laissez jamais votre enfant sur le siège auto sans surveillance.
• N'installez pas le siège enfant dos à la route sur le siège passager avant avec l'airbag. Cela pourrait provoquer la mort ou de graves blessures.
• Le siège auto doit être remplacé lorsqu'il a été soumis à des contraintes intenses lors d'un accident.
• Pour des raisons de sécurité, le siège auto doit également être fixé dans le véhicule, même lorsque votre enfant ne s'y trouve pas.
• Assurez-vous toujours que toutes les sangles qui maintiennent le support de siège sur le véhicule tiennent solidement et que toutes les sangles qui retiennent l'enfant sont adaptées au corps de l'enfant. Assurez-vous également que les ceintures ne sont pas en torsion.
• Les bagages et autres objets pouvant entraîner des blessures en cas de collision doivent être sécurisés correctement.
• Les éléments rigides et pièces en plastique d'un système de retenue pour enfant doivent être placés et installés de manière à ce que dans le cadre d'une utilisation au quotidien, ils ne puissent pas être coincés par un siège mobile ou une portière du véhicule.
• Il est important que les ceintures du bas fixent bien le bassin. Votre enfant doit toujours être attaché afin d'éviter tout risque de chute.
• Il est dangereux d'apporter des modifications ou compléments à l'équipement sans autorisation de l'instance responsable. Le non-respect des consignes d'installation du fabricant du système de retenue pour enfant expose également à des risques.
• Ce siège pour enfant a été conçu pour des nouveau-nés et des enfants pesant jusqu'à 36 kg. Ne surchargez jamais le siège auto en y transportant plus d'un enfant ou des charges supplémentaires.
• Le dispositif de retenue pour enfant ne doit pas être utilisé sans la housse de siège.
• La housse de siège ne doit pas être remplacée par une autre housse que celle recommandée par le fabricant, car elle fait partie intégrante du dispositif de retenue.

FR

ÉLÉMENTS DU SIÈGE

Vue frontale

Appuie-tête réglable Protection latérale contre les chocs Sangle d'épaule Épaulette Pads de confort Réglage de la sangle Bande de réglage Levier rotatif Guidage de la ceinture (Groupes 2+3) Coque du siège Fermoir de ceinture & Protège fermeture Levier pour réglage de l'inclinaison Base Isofix

Vue arrière

Réglage de l'ap- puie-tête

Arceau de l'épaulette

Protection latérale contre les chocs

Extension de connecteur Isofix

Top-Tether Sangle d'épaule Arceau de ceinture Connecteur Isofix

FR

UTILISATION DU SIÈGE AUTO ENFANT

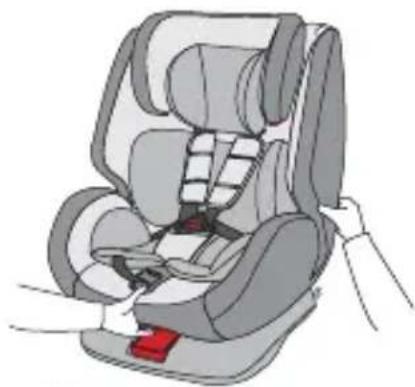

Réglage de l'angle d'inclinaison du siège auto

• Avec une main, actionner le levier de réglage de l'inclinaison sur la partie inférieure avant de la coque du siège.
  • L'autre main maintient l'arrière de la coque du siège et règle l'inclinaison.
• L'inclinaison maximale ne s'utilise que dans la position dos à la route, tandis que la position verticale ne s'utilise que face à la route.

Les positions d'assise suivantes sont possibles :

(Respecter l'étiquette sur le siège auto)

Dos à la route 9-18 kg :

1 Position (1 + A)

Face à la route 9-18 kg :

3 Positions (2 + 3 + 4)

Face à la route 15-36 kg :

1 Position (5)

Uniquement face à la route

Uniquement dos à la route

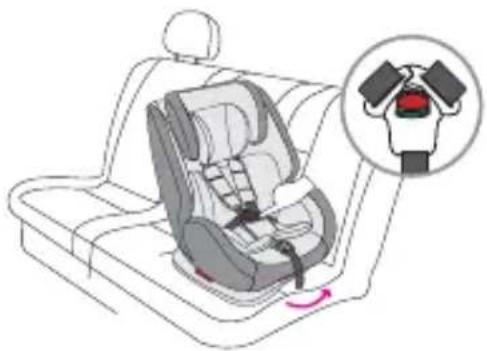

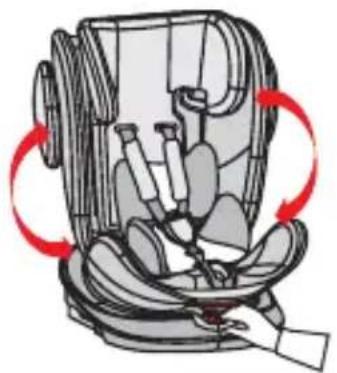

Rotation du siège auto

• Avec une main, appuyer sur le bouton rouge à l'avant de la base et avec l'autre main tourner la coque du siège. Lorsque la coque du siège est en rotation, on peut relâcher le levier.
• La base compte 4 positions de verrouillage à 90, 180, 270 et 0 / 360°. Si la coque du siège est dans une de ces positions, vous l'entendez s'enclique-ter.
• La position face à la route est destinée à des enfants des groupes 1, 2 et 3. La position dos à la route est destinée aux jeunes enfants du groupe 1. (9-18 kg)

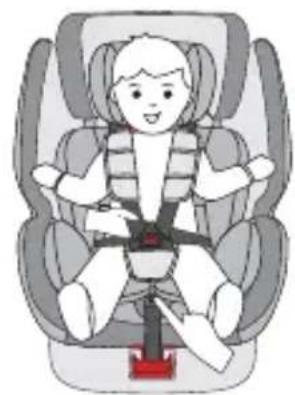

Réglage de la ceinture

• Pour desserrer la ceinture, appuyez d'une main sur le bouton de réglage de la ceinture dans la zone du siège.
• Avec l'autre main, tenez la boucle avec les sangles attachées, puis dégagez-la.
• Pour serrer la sangle, tirez sur la sangle de réglage avant.

Réglage de la hauteur de l'appuie-tête

• Relâchez les sangles et tirez le levier rouge pour régler l'appuie-tête à l'arrière à la hauteur adéquate.
• Relâchez le levier et assurez-vous que l'appuie-tête est bien verrouillé.

Ouverture/fermeture de la ceinture

• Pour déverrouiller le harnais, appuyez sur le bouton rouge de la boucle et séparez les deux languettes de la boucle.
• Pour verrouillez la ceinture, rapprochez d'abord les 2 languettes de la boucle, puis insérez-les en-semble dans la boucle.

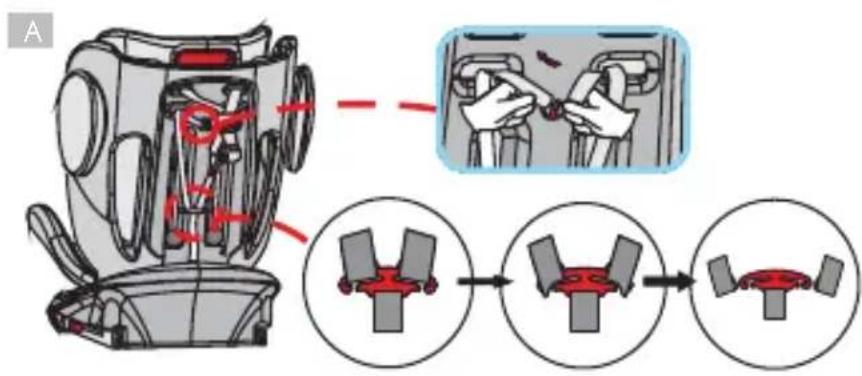

Retrait du système de sangles

• Détachez la ceinture
- Dégagez le système de sangles ainsi que les coussinets de leurs supports métalliques à l'arrière du siège auto enfant et faites-les passer à travers le siège auto enfant sur la face avant (Fig. A)
• Retirez les coussinets d'épaule ainsi que les boucles de la ceinture.
- Repliez la ceinture de telle sorte qu'elle puisse être rangée derrière la housse dans la cavité sur le dossier. (Fig. B)
- Afin de retirer la boucle de ceinture, amenez d'abord le siège dans la position allongée maximale. Puis faites tourner le siège dans la position à 90°.
- Retirez le couvercle et déplacez-le sur le côté. (Fig. C)
- Passez maintenant les supports métalliques de la bouche de ceinture à travers l'ouverture et remettez le capot en place (Fig. D)
- Conservez bien toutes les pièces retirées.

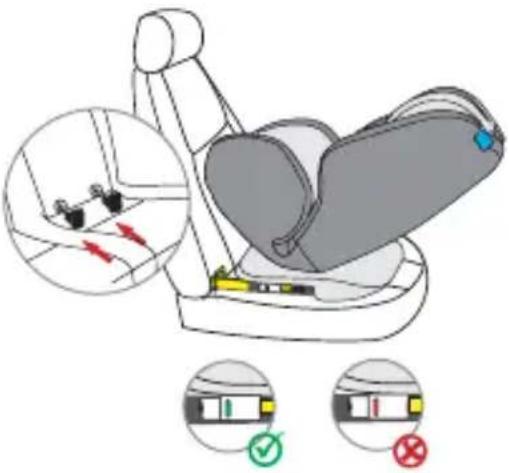

Installation avec Isofix

• Glissez les aides à l'insertion noires dans la fente du rembourrage entre le dossier et la surface d'assise et dans les supports Isofix.
• Assurez-vous que le côté plat est tourné vers le bas. Ceci n'est pas nécessaire lorsque le véhicule dispose déjà d'aides à l'insertion préinstallées.
• Pressez les deux boutons de connecteurs latéraux Isofix pour allonger les connecteurs Isofix dans la longueur.
• Insérez les connecteurs Isofix dans les aides à l'insertion et pressez jusqu'à ce que vous entendiez l'enclenchement.
• L'affichage des deux côtés devient vert uniquement lorsque les connexions sont réalisées. Appuyez sur le siège auto enfant contre le dossier jusqu'à ce qu'il soit en position sécurisée.

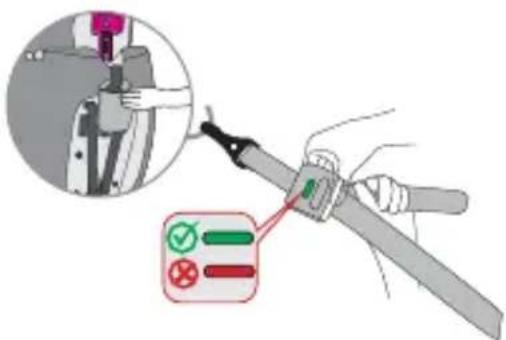

Installation avec Top-Tether

• Sortez le Top-Tether de la pochette.
• Pour relâcher le Top-Tether appuyez d'une main sur le bouton de réglage gris et tirez d'une autre main sur le côté de l'ancrage de la ceinture à la longueur voulue.
• Pour fixer le Top-Tether, accrochez l'ancrage au point de fixation du siège de la voiture et serrez-le autant que possible. L'affichage devient vert seulement lorsque la ceinture est verrouillée.

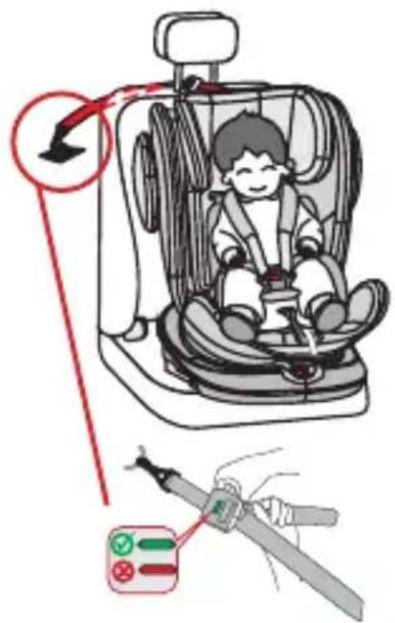

Groupe 1 (dos à la route)

(Pour les enfants dont le poids est compris entre 9-18 kg)

1

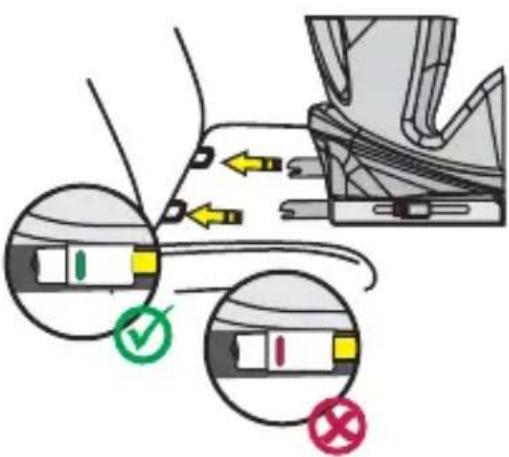

• Pressez les deux boutons de connecteurs latéraux Isofix pour allonger les connecteurs Isofix dans la longueur.
• Insérez les connecteurs Isofix dans les aides à l'insertion et pressez jusqu'à l'enclenchement.
• L'affichage des deux côtés devient vert uniquement lorsque les connexions sont réalisées. Tirez le siège auto enfant contre le dossier jusqu'à ce qu'il soit en position sécurisée.

(kg) ✓ ×

2

• Sortez le Top-Tether de la pochette.
• Pour relâcher le Top-Tether appuyez d'une main sur le bouton de réglage gris et tirez d'une autre main sur le côté de l'ancrage de la ceinture à la longueur voulue.

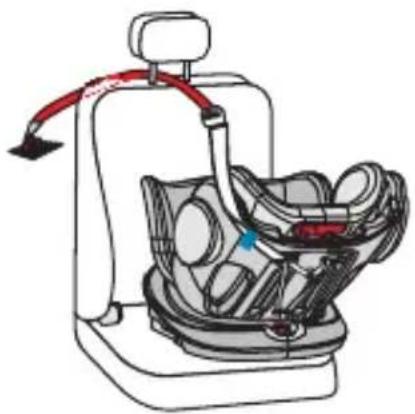

• Passez le Top-Tether à travers le guidage de sangle marqué en bleu à l'arrière du siège auto enfant.
• Fixez l'ancrage au point de fixation à l'arrière du siège du véhicule.
• Serrez le Top-Tether en tirant de l'autre côté de la sangle. Assurez-vous que l'affichage est vert.

• Placez le siège auto enfant sur le siège de la voiture, réglez-le sur l'inclinaison maximale et tournez-le vers la portière de la voiture.
• Déverrouillez la boucle de ceinture du siège auto et placez les sangles sur la partie extérieure du siège.
  • Asseyez l'enfant dans le siège auto.
• Réglez la hauteur de l'appuie-tête de manière à ce que la sangle d'épaule reste libre.
  • Fermez à nouveau la boucle de ceinture jusqu'à entendre un « clic ».
• Tirez sur la bande de réglage avant pour serrer les sangles. Veillez à ce que les la-nières ne soient pas en torsion.
• Tournez le siège en position dos à la route. Vérifiez que le siège auto est bien verrouillé dans cette position.

Groupe 1 (face à la route)

(Pour les enfants dont le poids est compris entre 9-18 kg)

Variante de montage : Isofix + Top-Tether

1

• Placez le siège auto enfant sur le siège de la voiture et réglez-le sur la position face à la route.

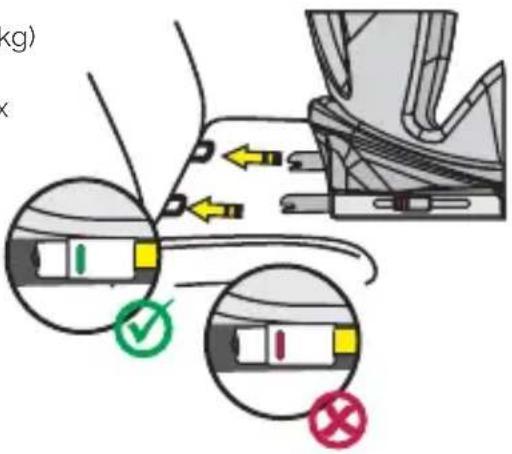

• Pressez les deux boutons de connecteurs latéraux Isofix pour allonger les connecteurs Isofix dans la longueur.
• Insérez les connecteurs Isofix dans les aides à l'insertion et pressez jusqu'à ce que vous entendiez l'enclenchement.
• L'affichage des deux côtés devient vert uniquement lorsque les connexions sont réalisées. Appuyez sur le siège auto enfant contre le dossier jusqu'à ce qu'il soit en position sécurisée.

• Sortez le Top-Tether de la pochette.
• Pour relâcher le Top-Tether, appuyez d'une main sur le bouton de réglage gris et tirez d'une autre main sur le côté du Top-Tether à la longueur voulue.
• Fixez l'ancrage au point de fixation à l'arrière du siège du véhicule.
• Serrez le Top-Tether en tirant de l'autre côté de la sangle. Assurez-vous que l'affichage est vert.

• Déverrouillez la boucle de ceinture du siège auto et placez les sangles sur la partie extérieure du siège.
  • Asseyez l'enfant dans le siège auto.
• Réglez la hauteur de l'appuie-tête de manière à ce que la sangle d'épaule reste libre.
  • Fermez à nouveau la boucle de ceinture jusqu'à entendre un « clic ».
• Tirez sur la bande de réglage avant pour serrer les sangles. Veillez à ce que les la-nières ne soient pas en torsion.
• Réglez les épaulettes de manière à ce qu'elles soient confortablement positionnées au niveau de la poitrine et des épaules de l'enfant.

• Les pads de confort sont prévus pour des enfants dont le poids est compris entre 9-13 kg.
• Selon la taille de l'enfant, les pads de confort peuvent être retirés, dès que l'enfant pèse entre 13-18 kg.

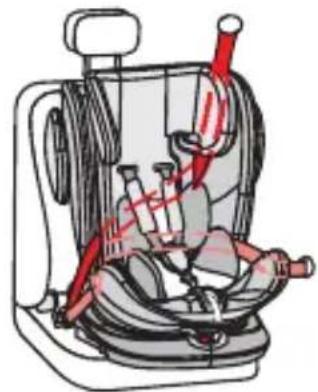

Variante de montage : Ceinture 3 points

1

• Placez le siège auto enfant sur le siège de la voiture et réglez-le sur la position face à la route.
• Passez la ceinture de sécurité 3 points de la voiture à travers la première ouverture dans le dossier du siège enfant et ressortez-la à travers la deuxième ouverture. Fermez la boucle de la ceinture de sécurité 3 points de la voiture.
  • Assurez-vous que la sangle diagonale passe au-dessus de la partie supérieure du dossier du siège auto enfant.
  • Assurez-vous que la ceinture du bassin passe à travers l'orifice entre le dossier et l'assise.
• Veillez à ce que la ceinture de sécurité ne soit pas en torsion.
• Serrez la ceinture de sécurité de la voiture autant que possible et vérifiez que le siège auto est fermement maintenu.

2

• Déverrouillez la boucle de ceinture du siège auto et placez les sangles sur la partie extérieure du siège.
• Asseyez l'enfant dans le siège auto.
• Réglez la hauteur de l'appuie-tête de manière à ce que la sangle d'épaule reste libre.
  • Fermez à nouveau la boucle de ceinture jusqu'à entendre un « clic ».
• Tirez sur la bande de réglage avant pour serrer les sangles. Veillez à ce que les la-nières ne soient pas en torsion.
• Réglez les épaulettes de manière à ce qu'elles soient confortablement positionnées au niveau de la poitrine et des épaules de l'enfant.

3

• Les pads de confort sont prévus pour des enfants dont le poids est compris entre 9-13 kg.
• Selon la taille de l'enfant, les pads de confort peuvent être retirés, dès que l'enfant pèse entre 13-18 kg.

(Pour les enfants dont le poids est compris entre 15-36 kg)

1

- Retirez d'abord le système de sangles comme expliqué au point précédent « Retrait du système de sangles ».

2

• Placez le siège auto enfant sur le siège de la voiture et réglez-le sur la position face à la route.
• Pressez les deux boutons de connecteurs latéraux Isofix pour allonger les connecteurs Isofix dans la longueur.
• Insérez les connecteurs Isofix dans les aides à l'insertion et pressez-les jusqu'à l'enclenchement.
• L'affichage des deux côtés devient vert uniquement lorsque les connexions sont réalisées. Tirez le siège auto enfant contre le dossier jusqu'à ce qu'il soit en position sécurisée.
  • Le montage pour les groupes 2/3 peut aussi être effectué sans connecteurs Isofix.

3

• Asseyez l'enfant dans le siège auto.
• Réglez la hauteur de l'appuie-tête de manière à ce que le guidage de la ceinture de sécurité rouge reste libre sous l'appuie-tête.
• Passez la ceinture de sécurité de la voiture à travers le guidage rouge sous l'appuie-tête du siège auto enfant.
  • Assurez-vous que la sangle sous-abdominale passe par le côté du siège auto enfant.
• Veillez à ce que la sangle sous-abdominale, en particulier, soit bien serrée et passe aussi profondément que possible sur le bassin de l'enfant.
• Attachez la ceinture de sécurité à 3 points avec la boucle du siège de la voiture. Veillez à ce que la ceinture de sécurité à 3 points ne soit pas en torsion.
• Serrez la ceinture de sécurité à 3 points du véhicule autant que possible et vérifiez que le siège auto soit fermement maintenu.

Ce produit a été conçu dans un souci de sécurité, de confort et de fonctionnalité. Veuillez prendre le temps de lire attentivement cette notice avant d'utiliser ce produit et conservez-la dans un endroit sûr pour vous y référer ultérieurement.

Pour assurer une longue durée de vie à votre siège auto, n'utilisez pas de solvants, produits abrasifs ou produits de nettoyage agressifs. Après chaque nettoyage, vérifiez la résistance du tissu et des coutures. Lors du lavage du tissu, suivez attentivement les instructions sur l'étiquette (voir ci-dessous).

Lavage à 30°C, lavage délicat

NE PAS repasser

NE PAS utiliser de javel

NE PAS nettoyer chimiquement

Sèche-linge à basse température

ENTRETIEN

Vérifiez régulièrement l'état du produit pour déceler d'éventuels dommages. En cas de dommage, ne pas utiliser et conserver hors de portée des enfants.

En cas de problème, veuillez contacter le service client Osann au +49(0)7731 / 970077.
