Resolv SE8 - Haut-parleur SAMSON - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Haut-parleur actif
Puissance de sortie	8 pouces
Réponse en fréquence	38 Hz - 20 kHz
Connectivité	Entrées XLR, TRS et RCA
Utilisation recommandée	Studio d'enregistrement, sonorisation, monitoring
Dimensions	Dimensions compactes pour une utilisation en studio
Poids	Poids léger pour un transport facile
Maintenance	Nettoyage régulier des grilles et des entrées
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'humidité
Informations supplémentaires	Garantie constructeur, support technique disponible

FOIRE AUX QUESTIONS - Resolv SE8 SAMSON

Le haut-parleur SAMSON Resolv SE8 ne s'allume pas, que dois-je faire ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et au haut-parleur. Assurez-vous également que l'interrupteur d'alimentation est activé.

Il n'y a pas de son qui sort du SAMSON Resolv SE8, que faire ?

Vérifiez que le haut-parleur est correctement connecté à votre source audio. Assurez-vous que le volume de la source audio est augmenté et que le câble de connexion est en bon état.

Le son est distordu ou de mauvaise qualité, que faire ?

Vérifiez les réglages de votre source audio. Assurez-vous que le niveau de sortie n'est pas trop élevé. Essayez d'ajuster les paramètres d'égalisation sur votre appareil.

Comment connecter le SAMSON Resolv SE8 à un autre appareil ?

Utilisez un câble audio approprié pour connecter le SAMSON Resolv SE8 à votre appareil via les entrées XLR ou TRS situées à l'arrière du haut-parleur.

Le haut-parleur fait des bruits de fond, que faire ?

Vérifiez les connexions pour tout câble mal branché. Assurez-vous également que le SAMSON Resolv SE8 est éloigné des appareils pouvant causer des interférences, comme les téléphones portables.

Puis-je utiliser le SAMSON Resolv SE8 pour des applications en extérieur ?

Le SAMSON Resolv SE8 est conçu pour une utilisation en intérieur. Pour les applications extérieures, il est conseillé d'utiliser des haut-parleurs spécifiquement conçus pour résister aux intempéries.

Comment régler les paramètres de tonalité sur le SAMSON Resolv SE8 ?

Utilisez les commandes de tonalité situées à l'arrière du haut-parleur pour ajuster les réglages de basses et d'aigus selon vos préférences.

Quelle est la puissance nominale du SAMSON Resolv SE8 ?

Le SAMSON Resolv SE8 a une puissance nominale de 80 watts.

Le haut-parleur émet une odeur étrange, que faire ?

Débranchez immédiatement le haut-parleur et vérifiez pour toute défaillance visible. Si l'odeur persiste, contactez le service client pour obtenir de l'aide.

MODE D'EMPLOI Resolv SE8 SAMSON

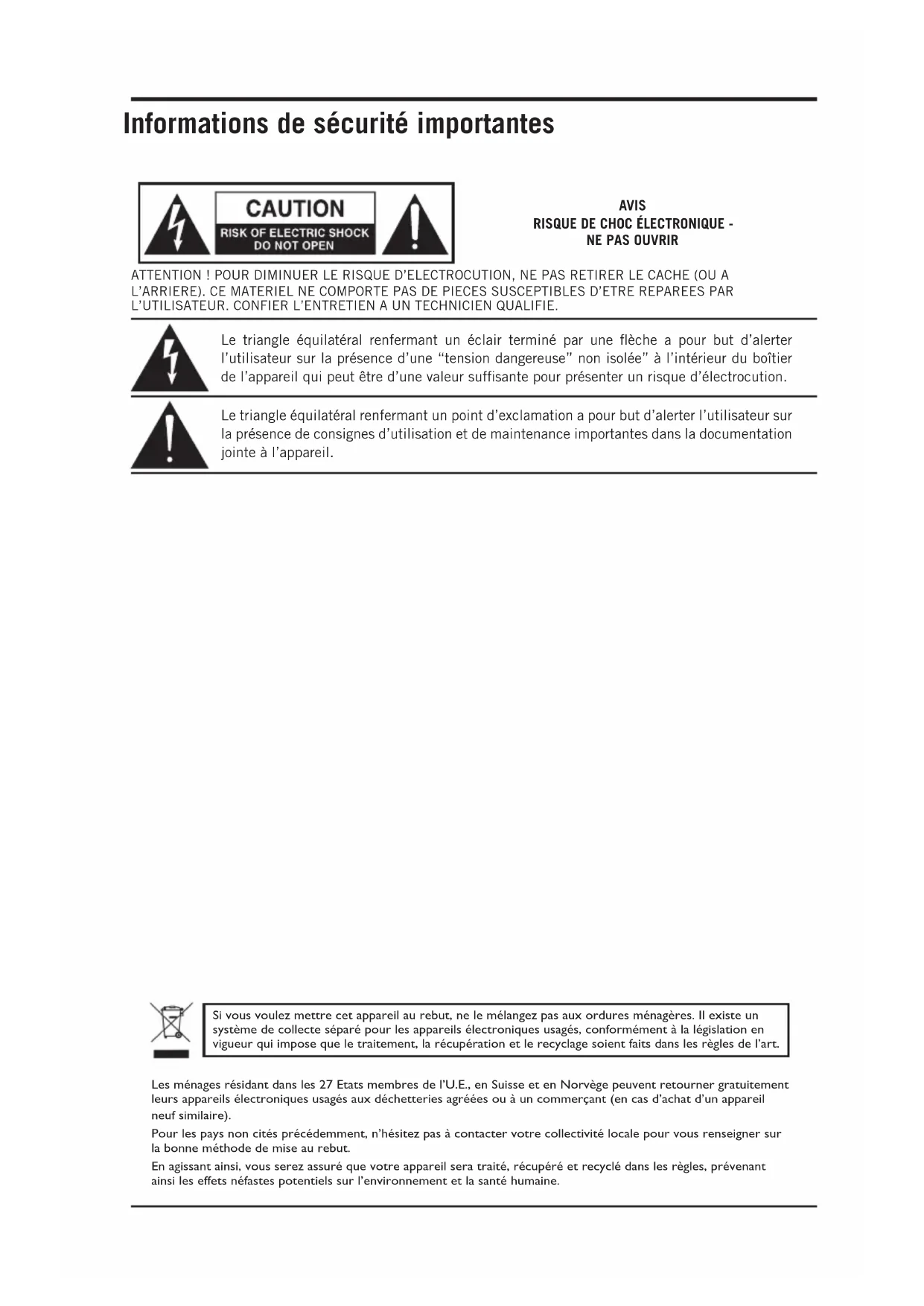

Informations de sécurité importantes

AVIS RISQUE DE CHOC ELECTRONIQUE - NE PAS OUVRIR

ATTENTION! POUR DIMINUER LE RISQUE D' ELECTROCUTION, NE PAS RETIRER LE CACHE (OU A L'ARRIERE). CE MATERIEL NE COMPORTE PAS DE PIECES SUSCEPTIBLES D'ETRE REPAREES PAR L'UTILISATEUR. CONFIER L'ENTRETIEN A UN TECHNICIEN QUALIFIE.

Le triangle équilatéral renferment un éclair terminé par une flèche a pour but d'alerter l'utilisateur sur la présence d'une "tension dangereuse" non isolée à l'intérieur du boîtier de l'appareil qui peut être d'une valeur suffisante pourprésenter un risque d'électrocution.

Le triangle équilatéral renferment un point d'exclamation a pour but d'alerter l'utilisateur sur la présence de consignes d'utilisation et de maintenance importantes dans la documentation jointe à l'appareil.

Si vous poulezmettre cet appeareil au rebut,ne le melangez pas aux ordures menagères. Il existe un systemé de collecte séparé pour les appeareils electroniques usages, conformément à la législation en vigueur qui impose que le traitement, la recupération et le recyclage soient faits dans les règles de l'art.

Les menages résident dans les 27 Etats membres de l'U.E., en Suisse et en Norvège peuvent returner gratuitement leurs appareils electroniques usages aux déchetteries agrées ou à un commercant (en cas d'achat d'un apparéil neuf similaire).

Pour les pays non cités précédemment, n'hésitez pas à contacter votre collectivité locale pour vous renseigner sur la bonne méthode de mise au rebut.

En agissant ainsi, vous serez assure que votre apparéil sera traité, récapéré et recyclé dans les règes, prévenant ainsi les effets néfastes potentiels sur l'environnement et la santé humaine.

Informations de sécurité importantes

1. Lire ces consignes.
2. Les conserver.
3. Tenir compte de toutes les mises en garde.
4. Suivre toutes les consignes.
5. Ne pas exposer l'appareil aux gouttes ni aux éclaboussures; ne poser sur l'appareil aucun objet rempli de liquide (par ex. un vase).
6. Ne nettoyer qu'vec un chiffon sec.
7. Ne boucher:aucun des orifices de ventilation.Installer I'appareil conformement aux consignes du fabricant.
8. Ne pas installer à proximé de sources de chaleur comme des radiateurs, des bouches de chauffage, cusinières ou autres appareils (amplificateurs compris) qui dégagent de la chaleur.
9. N'employer que les fixations/accessoires indiqués par le fabricant.
10. Débrancher cet apparéil lors des orages ou lorsqu'il reste inemployé pour une longue durée.
11. Ne pas outrepasser la fonction prévue de la prise polarisée ou à prise de terre. Une fiche polarisée présente deux lames dont une plus large que l'autre. Une fiche à prise de terre présente deux lames et une troisième broche de mise à la terre (aux Etats-Unis). La lame large ou la troisième broche est prévue pour votre sécurité. S'il est impossible d'introduire la fiche fournie dans la prise de secteur, faire intervenir un électrique pour faire replacer la prise de secteur non conforme.
12. Protéger le cable électrique pour éviter de marcher dessus ou de le pincer, en particulier sur les broches, les prises de secteur et à l'endroit où le cable sort de l'appareil.
13. Ne l'utiliser qu'vec le chariot, support, trepied, console ou plateau indiqué(e) par le fabricant ou vendu(e) avec l'appareil. Si I'on se sert d'un chariot,

faire attention en déplaçant l'ensemble chariot/appareil pour éviter les accidents dus au renversement du chariot.

1. Toutes les interventions d'entretien doivent être confiées à des techniciens d'entretien qualifiés. L'intervention est obligatoire si l'appareil a été endommagé d'une manière ou d'une autre, par exemple en cas de casse du cable d'alimentation ou de la fiche mâle, de dépréciation due à la chute de liquide ou

d'objets sur l'appareil, d'exposition à la pluie ou à l'humidité ou si l'appareil ne fonctionne pas normalement, ou s'il a subi une chute.

1. INTERRUPTEUR
   MARCHE/ARRET: Pour les apparèils munis d'un interrupteur Marche/Arrêt, cet interrupteur NE COUPE PAS la liaison avec la prise de secteur.
2. SELECTIONNEUR SECTEUR : la fiche male devra rester facilement accessible. Pour une installation encastrable ou une installation ou la fiche male n'est pas accessible, un interrupteur secteur omnipolaire a écart entre contacts d'au moins 3 mm sur chaque pole devra être intégré à l'installation électrique du bâti ou de l'immeuble.
3. POUR LES APPAREILS EQUIPES D'UNE PRISE-FUSIBLE ACCESSIBLE DE L'EXTERIEUR: ne replacer le fusible que par un fusiblie de même type et de même valeur nominale.
4. TENSION SUR ENTREES MULTIPLES: Ces équipements peuvent nécessiter l'utilisation d'un cable d'alimentation, d'une prise de branchement, d'une fiche d'attirance différent, ou les deux, en fonction de l'st installation. Ne francher cet équipement que sur la source d'énergie figurant sur la façade arrière des équipements. Pour diminuer le risque d'incendie ou d'électrocution, confiez l'entretien à un technician d'entretien qualifié ou à son équivalent.

Sommaire

Introduction 21
Caracteristiques techniques. 22
Scheme du panneau frontal. 23
Scheme du panneau arriere. 24
Pour raccorder les enceintes de monitoring Resolv 25
Pour positionner vos enceintes de monitoring de studio. 26
Raccordement d'un subwoofer actif 28
Caracteristiques techniques. 29
Les raccords sur la gamme Resolv SE 31

Introduction

Merci d'avoir acquis votre enceinte de reférence pour studio de la gamme Resolv SE auprès de Samson Technologies! Les enceintes de studio Resolv sont des haut-parleurs actifs qui intègrent la puissance bi-amplifiée interne et des liaisons électroniques pour une balance tonale optimale et des performances précises. Tous les haut-parleurs doivent une sortie d'agus à pavillonSouple en néodyme de 1.25" refroidi par ferrofluide installee au centre de la baffle avant. La réunion de plusieurs composants permet d'obtenir une reponse hauteures féquences précise et une plage d'écoute étendue. Pour obtenir une moyenne gamme précise et un bas de gamme bien délimité, nos ingénieurs ont décliné avec soin chaque modèle, en utilisant des diffuseurs basses féquences en fibre de verre à entourages en butyle. Ceci garantit une imagerie stéreo homogène sans battage sur la reponse en fréquence. Les armoires sont réalisées en panneaux de fibres à densité moyenne (MDF) à renfort interne pour creer un boîtier rigide qui attenue les vibrations et augmente les performances. Les bords des armoires sont arrondis pour réduire la diffraction aux cordures des armoires.

Les enceintes Resolv SE ont été conçues comme des enceintes de proximité ideales pour les studios, les suites de post-production video, les installations fixes ou comme des haut-parleurs de reproduction. Elles convennent également à merveille pour s'intégrer à une chaîne multi-voies.

Dans ces pages, vous trouvez une presentation détaillée des fonctionnalités des modèles Resolv SE5, SE6, et SE8 ainsi qu'une visite guidée du tableau de commande et les consignes d'installation et d'utilisation. Vous trouvez également une fiche de garantie jointe en annexe. N'oubliez pas de la replir et de nous l'adresser par courrier pour vous permettre d'obtenir une assistance technique en ligne, et pour que nous puissions vous envoyer des informations actualisées concernant ces produits et les autres produits Samson.

Nous vous conseillons de bien noter le numéro de série de votre apparéil dans l'espace prévu ci-dessous pour ne pas l'oublier.

N° de série :

Date d'achat :

En bénéficiant d'une maintenance soignée,Vote enceinte de studio Resolv vous offrira de nombreuses années de fonctionnement sans problèmes. SiVote apparéil nécessite l'intervention du S.A.V., un numéro d'Autorisation de Renvoi (RA) doit impératifient être obtenu avant de renvoyerVote apparéil chez Samson.Sans ce numéro, l' apparéil ne sera pas accepté.N'hésitez pas à téléphoner à Samson au 1-800-3SAMSON (1-800-372-6766) pour demander un numéro RA avant d'expédierVote apparéil. Veuillez conserver les matériaux d'emballage d'origine et, si possible, renvoyer l' apparéil dans son carton d'origine. Si vous avez achétéVote enceinte Resolv en-dehors des Etats-Unis,contactez le distributeur le plus proche pour tous renseignements sur la garantie et sur le S.A.V.En outre, consultez notre site web (www.samsontech.com) pour tous renseignements complets sur toute notre gamme d'appareils.

Caracteristiques techniques

Les enceintes de reférence de la série Samson Resolv SE fournissant une réponse précise et en douceur à n'importe qu'elle situation critique au mixage ou à l'écoute. Voici quelques-unes de leurs caractéristiques principales :

• Enceinte de monitoring de studio active deux voies, bass-reflex assurant un monitoring extrémement précis à des applications d'enregistrement en studio, de post-production ou multimédia, la sortie d'augus à pavillonouple 1,25" fournit une réponse haute fréquence étendue et précise avec une distorsion minimale,

Guide d'ondes du haut-parleur d'aigus concu pour offrir une dispersion homogène précise du contenu à haute fréquences pour des zones d'écoute uniformes dans l'axe et hors de l'axe du faisceau principal,

• Alimentée par un amplificateur interne spécialement concu pour des performances optimales et un niveau de pression acoustique maximal. La SE5 presente 70 W de puissance totale, alors que la SE6 et la SE8 ont 100 W de puissance totale

La commande de niveau haute fréquences à quatre positions permet à l'auditeur de lisser la courbe de réponse pour obtenir la réponse qui fonctionne le mieux dans son environnement de mixage,

• Répartiteur électronique actif adoptant une conception multipolaire pour une réponse en fréquence linéaire non affectée par le niveau du signal,

• Réponse en basse fréquence serrée et maîtrisée obtenue par des woofers en fibre de carbone tissée à écran magnétique avec entourage en butyle et structures de moteur robustes à grandes bobines acoustiques

• Une réalisation extrémement rigide, en panneaux de fibres à densité moyenne MDF, fournissant un niveau de pression acoustique maximum

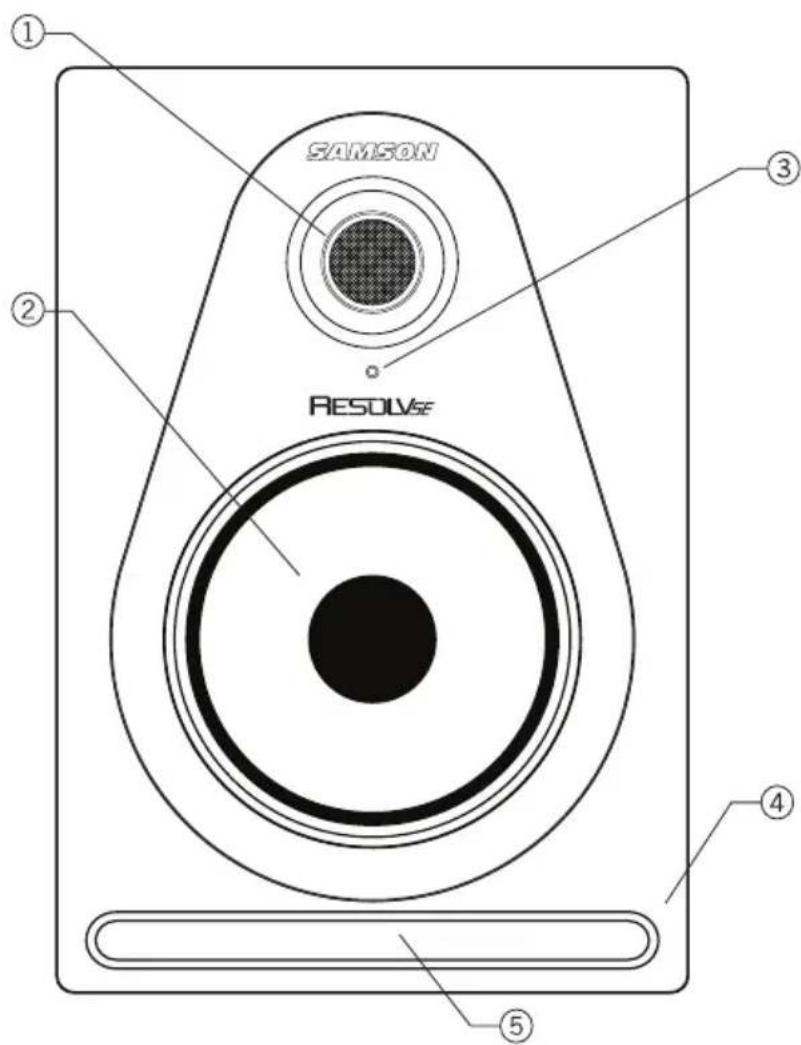

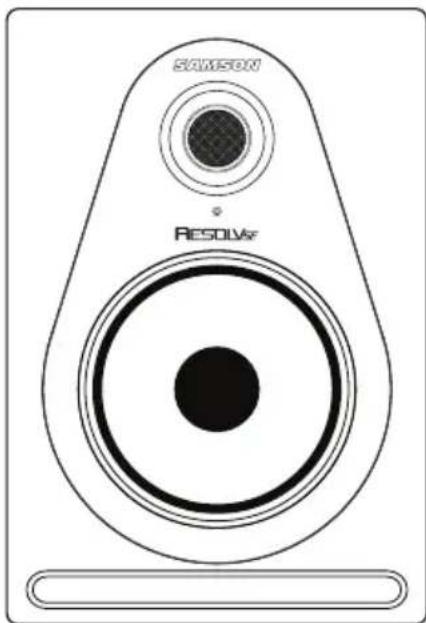

Scheme du panneau frontal

1. Tweeter - Ce haut-parleur d'aigus à dôme en soie de 1,25" et aimant en néodyme refroidi par ferrofluide assure une reproduction naturelle des haute fréquences tout en minimisant la distorsion pour aboutir à une gamme supérieure nette, précise et/agréable.
2. Woofer - ces haut-parleurs de graves en fibre de carbone tissée à entourage en copolymère butyle font bénéficier chaque enceinte de monitoring d'une réponse en moyenne et basse fréquence serrée et maîtrisée.
3. Indicateur de puissance - Le témoin LED blanc s'allume pour signaler que l'appareil est sous tension et prét à fonctionner.
4. Boîtier - la structure en carton-fibre dur de densité moyenne (MDF) et l'atténuation interne maximisent le rendement acoustique
5. Port Bass-Reflex - ce port d'avant-garde offre des turbulences au port minimes et améliore la réponse à basses fréquences linéaire étendue

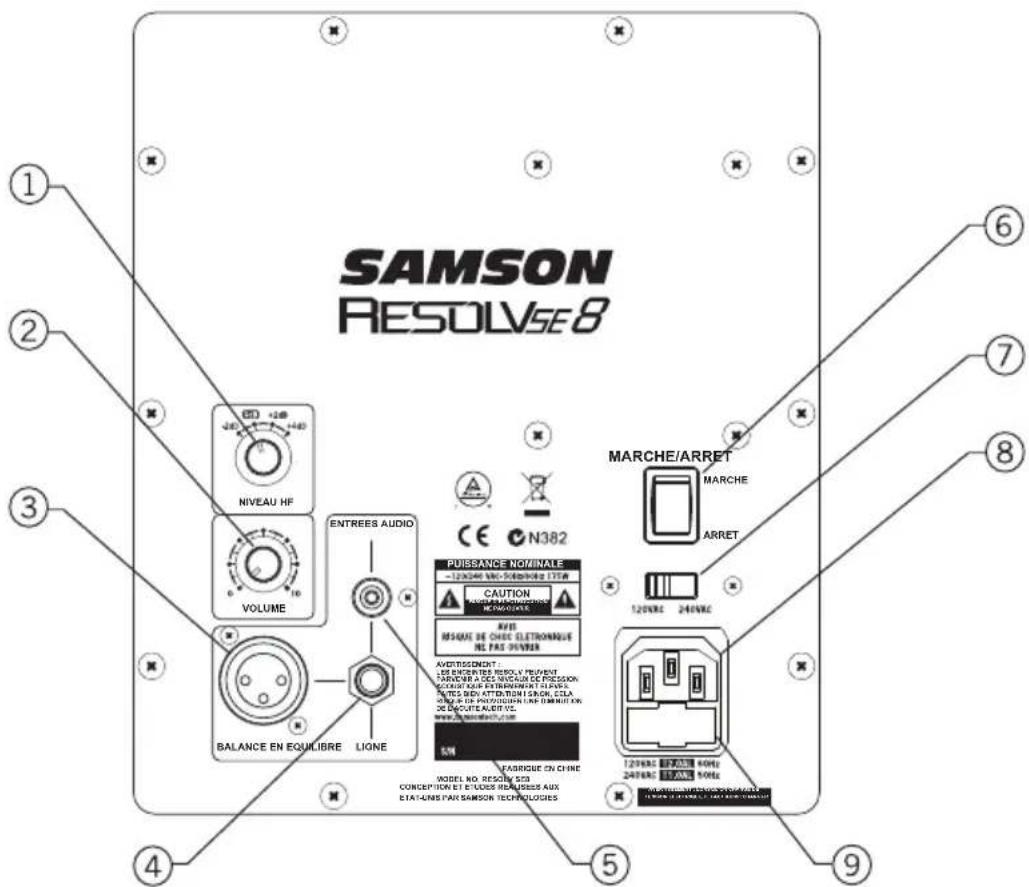

Scheme du panneau arriere

1. HF LEVEL (Niveau HF) - Bouton rotatif à quatre positions servant à régler la réponse à haute fréquences. Le fait de régler le bouton sur 0 dB (réglage d'origine) permet d'obtenir une réponse uniforme. Le -2 dB, +2 dB et le +4 dB permettent de régler un dégradé à haute fréquences au-dessus de 4 kHz. L'acoustique de votre pièce ou le matériel d'écoute détermineront le réglage approprié correspondant à votre application.
2. VOLUME - Regle la valeur du niveau de sortie global.
3. Entrée XLR (sur SE6 et SE8 uniquement) - Brancher ici un signal de niveau de ligne symétrique à +4 dBu via un cable XLR (microphone) standard.
4. Entrée 14 " - Brancher ici un signal de niveau de ligne symétrique à +4 dBu par l'intermédiaire d'un cable 14 TRS (Tip, Ring, Sleeve, c'.-à-d. Pointe, Anneau, Corps), ou TS dissymétrique (Tip, Sleeve / Pointe, Corps).
5. Entree RCA - Sert a relier des signaux provenant de dispositos dissymétriques à -10 dBV.
6. Bouton POWER - Mettre les haut-parleurs en marche et à l'arrêt à l'aide de ce bouton. Lorsqu'ils sont en marche, le témoin LED du panneau avant s'allumera.
7. Sélecteur Voltage (Tension) - Sert à seLECTIONner la tension de fonctionnement. REMARQUE: Vérifiez bien que le réglage de tension et la valeur nominale des fusibles correspondant à ceux en vigueur dans votre pays.
8. Entree AC (courant de secteur) - Brancher ici le cable de secteur CEI joint a la livraison.
9. Porte-fusible - Renferme le fusible de secteur. Pour remplaner le fusible, retirer le cable d'alimentation et faire levier pour ouvrir le portefusible à l'aide d'un tournevis à pointe plate.

REMARQUE: ne jamais retirer le fusible pendant que les haut-parleurs sont encore branchés.

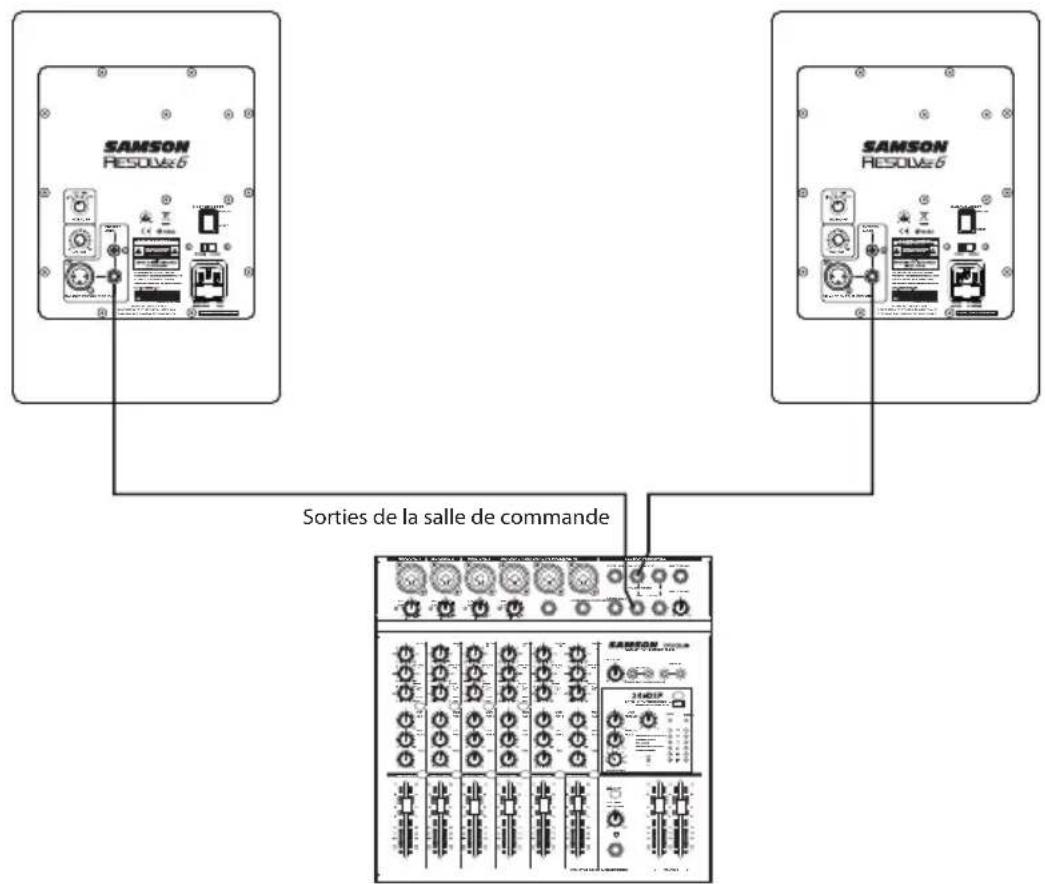

Pour raccorder les enceintes de monitoring Resolv

Les enceintes de monitoring de la série Resolv SE convennent à merveille pour équiPER n'importe quel studio professionnel. Au moment de relier vos enceintes de monitoring à un mélangeur, il faudra utiliser les sorties cabine d'écoute de votre mélangeur pour vous permettre de régler indépendamment le niveau des haut-parleurs sans que cela ait un impact sur la sortie de mixage principale. Suivez les étapes simples et le schéma exposés dans ce paragraphe pour relier rapidement vos enceintes de monitoring en passant par les sorties cabine d'écoute de votre console d'enregistrement standard.

1. Réduisez les sorties principales du mélangeur jusqu'à ce qu'elles soient entièrement coupées.

2. Raccorder la sortie Cabine d'écoute gauche du mélangeur sur l'ENTREE DE LIGNE gauche de la Série Resolv SE et la sortie Cabine d'écoute droite du mélangeur sur l'ENTREE DE LIGNE droite de la Série Resolv SE. Les raccordements de la série Resolv SE peuvent être réalisés par l'une des trois Entrées Audio du panneau arrêté. Vous pouvez utiliser les entrées RCA pour les signaux dissymétriques de niveau -10 dBV, ou soit les entrées 14 , soit les entrées XLR (SE6 & SE8 seulement) pour les signaux symétriques de niveau +4 dBu.

Remarque: Avant de brancher et demettre en marche les appareils, n'oubliez pas la regle de mise sous/ hors tension des amplificateurs de puissance "dernier allumé-premiere teint" (et enceintes alimentetes). En mettant voire chaine en marche, verifiez bien que tous les fils sont branchés, allumezYOUR melangeur et tout autre appareil extérieur, puis terminez en allumant vos enceintes de la série Resolv SE.

1. Positionnez le réglage de volume d'entrée de la Série Resolv SE à 12 heures (cran central).
2. Faites passer un signal audio (par exemple de la musique provenant d'un CD) à travers votre mélangeur, puis montez le niveau de la Cabine d'Ecoute jusqu'à un volume d'écoute comfortable.

Pour positionner vos enceintes de monitoring de studio

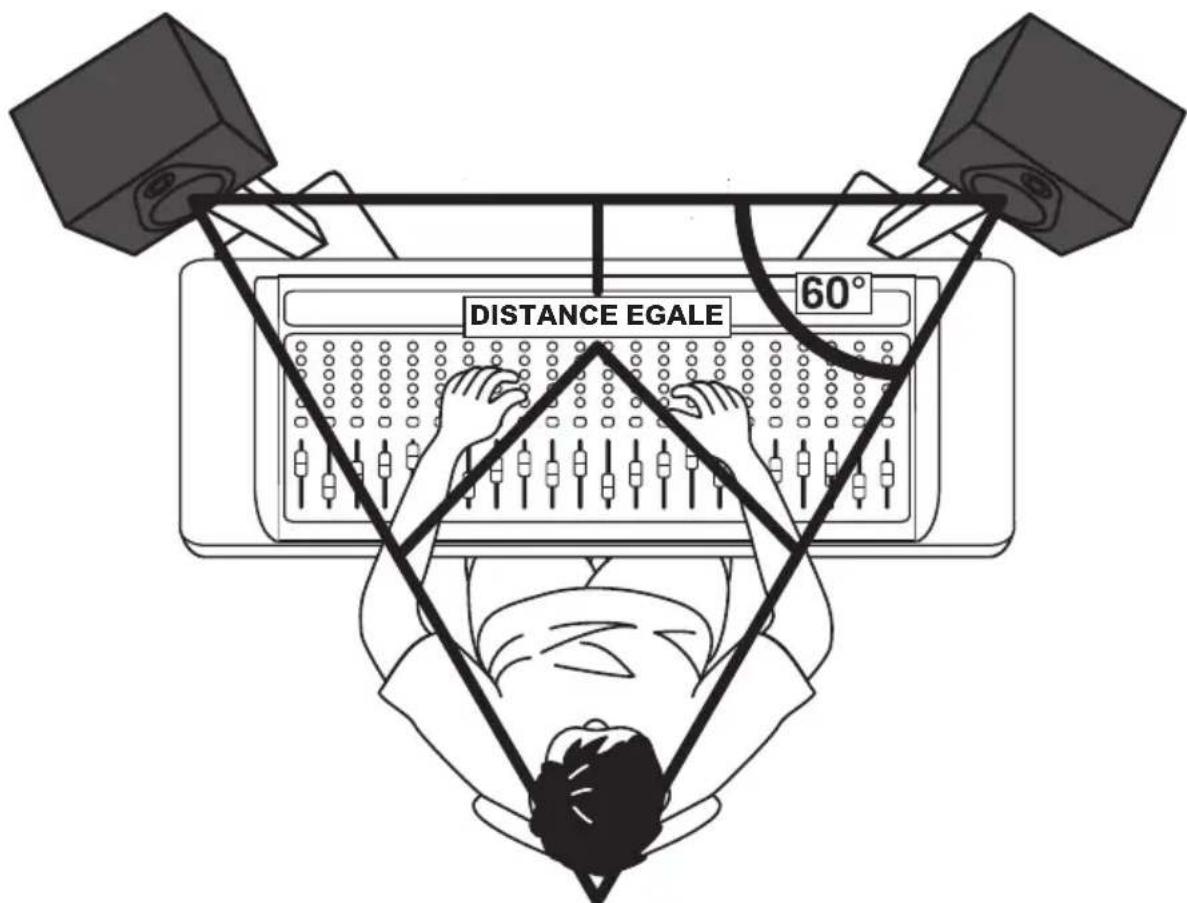

Positionnement des enceintes de la série Resolv SE

L'écoute de proximité (pres de l'auditeur) est privilégiee par de nombreux ingénieurs du son en raison du cout et des complexités liées à la fixation des enceintes de monitoring aux murs. Il est très important de bien positionner vos enceintes de studio. Un bon placement non seulement génére une bonne image stéréophonique, mais encore réduit au minimum les effets des réverbérations provoquées par votre local. Ceci revêt une importance toute particulière dans les studios professionnels d'aujourd'hui étant donné que le budget affecté à l'acoustique de la piece est souvent proche de zéro. En consacrant un peu de temps et en vous servant de vos oreilles pour installer vos enceintes de monitoring, vous créerez un cadre optimal pour l'écoute.

L'objet le plus important à envisager lorsqu'on évalue l'acoustique d'une piece est la présence de surfaces réverbérantes près de l'espace de monitoring. Ces surfaces peuvent englober les dessus de table plats, les miroirs en verre ou les photos encadrées, les grandes cloisons ouvertes et même la surface de votre console de mixage. L'essentiel du son, en se réverberant, rejoindra finalement le poste d'écoute, mais puisqu'il présente un léger retard par rapport à la source directe, le résultat est l'annulation aléatoire de certaines féquences ou filtrage en peigne. Si possible, supprimez toutes les surfaces réverbératrices. Vous pouvez également, si vous le souhaitez, accrocher de la mousse acoustique aux parois situées au voisinage des enceintes de monitoring.

En positionnant les enceintes, vous voudrez sans doute configurer ce qu'il est convenu d'appeler le "triangle de melange" (réprésenté ci-dessous). Dans cette configuration ideale, l'espace entre l'enceinte gauche et l'enceinte droite est égal à la distance qui sépare l'auditeur de chaque enceinte, formant un triangle équilatéral.

Pour positionner vos enceintes de monitoring de studio

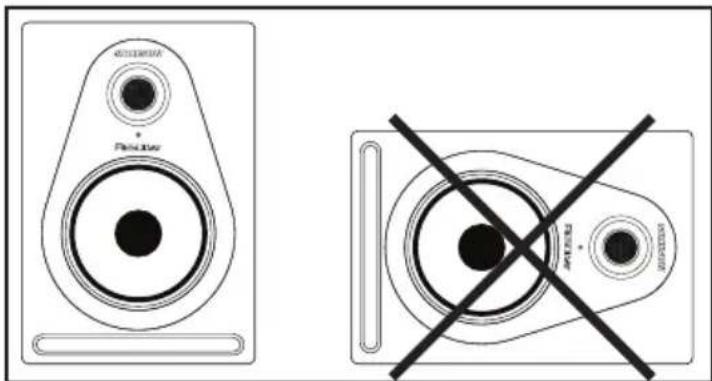

Orientation des haut-parleurs

L'un des principaux objectifs de l'installation de vos enceintes de studio est d'obtenir la meilleure image stéreophonique possible. Les enceintes Resolv SE sont conçues pour être utilisées à la verticale, le tweeter (haut-parleur d'aigus) et le woofer (haut-parleur de graves) étant alignés symétriquement. Le fait de disposeer le haut-parleur sur le côte

provoquera un décalage du son entre le haut-parleur de graves et le haut-parleur d'augus, ce qui limite la possibilité pour vous de trouver une position d'écoute optimale.

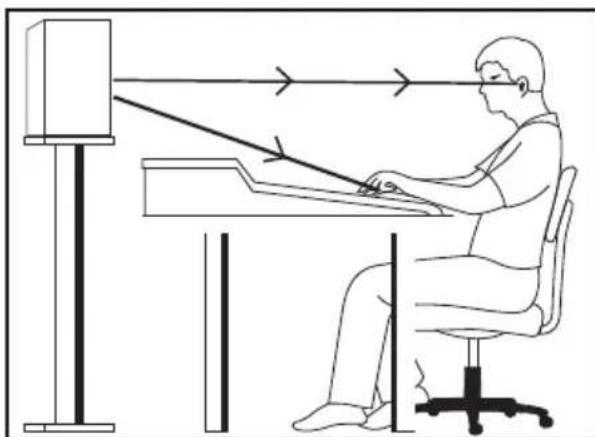

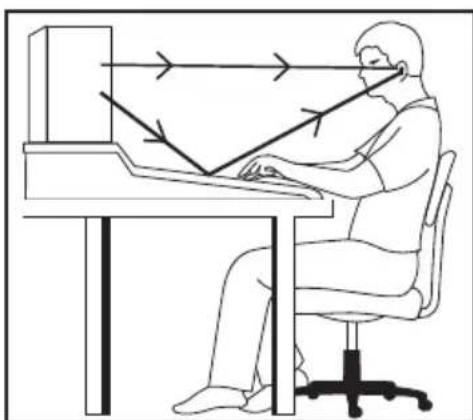

Réverbération

Au moment de régler la hauteur de votre jeu d'enceintes, veillez à éviter les réverbérations à la surface de la console de mixage. Ces réverbérations se produit à une position d'écoute légèrement en décalage par rapport au son d'origine, ce qui aboutit à des annulations et à une réponse globale imprévisible (Figure 1). Visualisez les lignes droites représentant les faisceaux de son émis par les enceintes et choisissez une hauteur qui réduise la survenance de réverbérations termineront leur course au point d'écoute principal. Dans la plupart des cas, la position ideale se situe légèrement derrière et au-dessus de la rangée de VU-mêtres de la console de mixage (Figure 2). Servez-vous toujours de vos oreilles pour trouver le meilleur positionnement correspondant à votre local. L'utilisation de supports d'enceintes facilitera le bon positionnement des haut-parleurs.

Figure 1 Figure 2

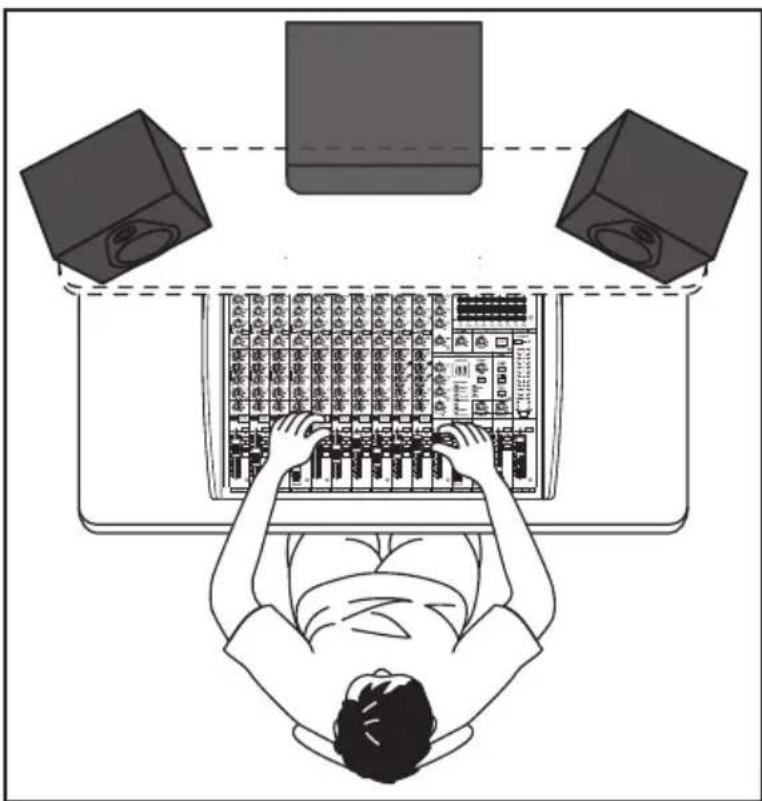

Raccordement d'un subwoofer actif

Les enceintes de monitoring Resolv SE sont conçues pour être des haut-parleurs à gamme étendue, mais il peut arriver que vous cherchiez à mistrés entendre la partie extrème grave du son. Ajouter un caisson d'extremes-graves actif pour élargir la réponse en basses fréquences de votre jeu d'enceintes peut être bénéfique, par exemple, au moment de mixer votre musique. Normalement, il vaut mieux régler le caisson d'extremes-graves au même niveau que les principaux haut-parleurs Resolv SE.

Etant donné que les fréquences extrêmes-graves sont non directionnelles, il sera difficile pour nos oreilles de localiser la source du son ; aussi le positionnement précis du caisson d'extrêmes-graves est-il moins essentiel que celui des haut-parleurs principaux. L'emplacement idéal se situe entre les deux haut-parleurs principaux. Si vous remarquez que certaines fréquences seront moins fort que d'autres, déplacez le caisson d'extrême-graves légèrement vers la gauche ou vers la droite. Si le caisson d'extrêmes-graves est muni d'un sélecteur de polarité, essayez de régler le sélecteur sur la phase opposée pour voir si ce dernier engendre une réponse en basses fréquences améliorée.

Pour intégrer un caisson d'extremes-graves à votre jeu d'enceintes de monitoring, raccordez les sorties Salle d'Ecoute Gauche et Droite de votre mélangeur aux entrées de ligne du caisson d'extremes-graves actif. Ensuite, raccordez les sorties de ligne du caisson d'extremes-graves aux haut-parleurs gauche et droit de la série Resolv SE. Faites passer un signal audio (par exemple de la musique provenant d'un CD) à travers votre mélangeur, puis montez le niveau jusqu'à un volume d'écoute comfortable. Enfin, réglez la fréquence du répartiteur (le cas échéant) du subwoofer (caisson d'extremes-graves) à la fréquence désirée.

Caracteristiques techniques

Modèle SE5
Woofer (Haut-parleur de graves) 5" en fibre de carbone tissée
Tweeter (Haut-parleur d'augus) Dôme en soie de 1,25"
Type d'enceinte Système Bass Reflex à 2 voies
Enceinte Boîtier en carton-fibre de densité moyenne MDF de 3¼" (18 mm) à enveloppe vinyle et baffle avant peinte
Réponse en fréquence 45 Hz à 27 kHz +/- 3 dB
Fréquence du répartiteur 3,19 kHz 24 dB/Oct Linkwitz-Riley
Puisance de sortie	Hautes Fréquences 20 Watts RMS
	Basses Fréquences 50 Watts RMS
Connecteurs d'entrée	Dissymétriques RCA
	Symétriques 1¼" TRS	Téléphone
Impédance d'entrée		10 k-ohms
Réglages		Réglage de VOLUME NIVEAU Hautes Fréquences (-2 dB, 0 dB, +2 dB, +4 dB)
Puisance absorbée		125 W
Fusible		100 V - 120 V T1,6AL (à action retardée) 220 V - 240 V T800 mAL (à action retardée)
Dimensions (I x p x h)		8" x 8,6" x 12,3" 204 mm x 218 mm x 312 mm
Poids		15,25 livres 6,9 kg

Caracteristiques techniques

SE6 SE8
6,5" en fibre de carbone tissée 8" en fibre de carbone tissée
Dôme en soie de 1,25" Dôme en soie de 1,25"
Système Bass Reflex à 2 voies Système Bass Reflex à 2 voies
Boîtier en carton-fibre de densité moyenne MDF de 3¼" (18mm) à enveloppe vinyle et baffle avant peinte	Boîtier en carton-fibre de densité moyenne MDF de 3¼" (18mm) à enveloppe vinyle et baffle avant peinte
40 Hz à 27 kHz +/- 3 dB 30 Hz à 27 kHz +/- 3 dB
3,19 kHz 24 dB/oct Linkwitz-Riley 3,19 kHz 24 dB/oct Linkwitz-Riley
25 Watts RMS 25 Watts RMS
75 Watts RMS 75 Watts RMS
RCA RCA
XLR, 1/4" TRS Téléphone XLR, 1/4" TRS Téléphone
10 k-ohms 10 k-ohms
Réglage du VOLUME NIVEAU Hautes Fréquences (-2 dB, 0 dB, +2 dB, +4 dB)	Réglage du VOLUME NIVEAU Hautes Fréquences (-2 dB, 0 dB, +2 dB, +4 dB)
175W 175W
100 V - 120 V T2,0AL (à action retardée)	100 V - 120 V T2,0AL (à action retardée)
220 V - 240 V T1,0AL (à action retardée)	220 V - 240 V T1,0AL (à action retardée)
9.3" x 9.9" x 13.6"	11.2" x 12" x 16.25"
236 mm x 251 mm x 346 mm	285 mm x 304 mm x 413 mm
18 livres	25 livres
8,2 kg	11,4 kg

Les raccords sur la gamme Resolv SE

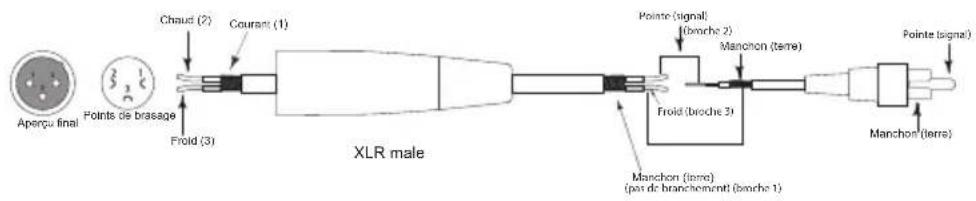

Notice de câblage de la Série Resolv SE

Il y a plusieurs méthodes pour raccorder la Série Resolv SE, en fonction de la configuration exacte de vos enceintes. Suivez les schémas de câblage ci-dessous pour brancher votre jeu d'enceintes de monitoring.

Cable RCA vers RCA

Cable 14 - 14 dissymétrique

Cable 14 - 14 symétrique

Cable XLR - XLR

14" - RCA dissymétrique
XLR to RCA
