Caractéristiques techniques	Hotte décorative murale, extraction à évacuation ou recyclage, moteur puissant, éclairage LED intégré.
Dimensions	Largeur : 90 cm, profondeur : 30 cm, hauteur : 15 cm.
Niveaux de puissance	3 niveaux de puissance + mode intensif.
Débit d'air	Jusqu'à 600 m³/h.
Filtration	Filtres à charbon et filtres métalliques lavables.
Utilisation	Commandes tactiles, affichage LED, fonctionnement silencieux.
Maintenance	Filtres à nettoyer tous les 3 mois, entretien régulier recommandé.
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de défaillance.
Informations générales	Design moderne, compatible avec les cuisines contemporaines, garantie constructeur.

FOIRE AUX QUESTIONS - Pureline Frame 15008 NOVY

Comment nettoyer la hotte NOVY Pureline Frame 15008 ?

Pour nettoyer la hotte, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits contenant de l'ammoniac ou des solvants puissants.

Quelle est la puissance d'aspiration de la hotte NOVY Pureline Frame 15008 ?

La hotte NOVY Pureline Frame 15008 a une puissance d'aspiration maximale de 700 m³/h.

Comment changer le filtre à charbon de la hotte ?

Pour changer le filtre à charbon, ouvrez le panneau avant, retirez l'ancien filtre et insérez le nouveau en vous assurant qu'il est bien en place.

La hotte fait beaucoup de bruit, est-ce normal ?

Un certain niveau de bruit est normal lors de l'utilisation de la hotte, surtout à des vitesses élevées. Si le bruit est excessif, vérifiez que la hotte est correctement installée et que rien ne la bloque.

Comment régler l'éclairage de la hotte ?

L'éclairage de la hotte peut être réglé via le panneau de contrôle. Appuyez sur le bouton d'éclairage pour allumer ou éteindre les lumières.

Quelle est la largeur de la hotte NOVY Pureline Frame 15008 ?

La largeur de la hotte NOVY Pureline Frame 15008 est de 90 cm.

La hotte a-t-elle une fonction de détection de vapeur ?

Oui, la hotte NOVY Pureline Frame 15008 est équipée d'une fonction de détection de vapeur qui ajuste automatiquement la puissance d'aspiration en fonction des besoins.

Quels types de filtres sont compatibles avec la hotte ?

La hotte utilise des filtres à graisse métalliques et des filtres à charbon spécifiques NOVY. Assurez-vous d'acheter des filtres recommandés pour un fonctionnement optimal.

Comment réinitialiser la hotte après un changement de filtre ?

Pour réinitialiser la hotte, maintenez enfoncé le bouton de réinitialisation sur le panneau de contrôle pendant environ 5 secondes jusqu'à ce que le voyant s'éteigne.

La hotte peut-elle être installée au-dessus d'une cuisinière à gaz ?

Oui, la hotte NOVY Pureline Frame 15008 peut être installée au-dessus d'une cuisinière à gaz, mais assurez-vous de respecter les distances minimales recommandées dans le manuel d'installation.

MODE D'EMPLOI Pureline Frame 15008 NOVY

D’INSTALLATION Vous trouverez plus d’informations sur les produits, accessoires et services Novy sur Internet: www.novy.com.Ceci est la notice de montage de l’appareil identié en première page. Le mode d’emploi est un livret séparé, fourni avec l’appareil. Cette notice de montage utilise un certain nombre de symboles. Vous trouverez ci-dessous la signication de ces symboles.Symbole Signification Action Indication Explication d'une indi-cation apparaissant sur l'appareil Avertissement Ce symbole signale un conseil important ou une situation dange-reuseRespectez ces instructions pour éviter les blessures et les dommages matériels. Avertissements préalables au montage − Cet appareil est conforme aux règles de sécurité en vigueur. Toutefois, une installation non professionnelle peut entraîner des blessures corporelles et endom-mager l’appareil. − L’appareil est exclusivement destiné à un usage do-mestique (préparation d’aliments), à l’exclusion de tout autre usage domestique, commercial ou industriel. N’utilisez pas l’appareil en extérieur. − Vériez l’état de l’appareil et du matériel de montage dès que vous les sortez de l’emballage. Retirez l’ap-pareil de l’emballage avec précaution. N’utilisez pas de couteaux pointus pour ouvrir l’emballage. Si l’appareil est endommagé, ne l’installez pas et contactez Novy. − Vériez sur base du schéma A que tout le matériel de montage est inclus. Les ltres à graisse se trouvent déjà dans l’appareil. − Novy n’est pas responsable des dommages résultant d’un montage, d’un raccordement, d’une utilisation ou d’un maniement incorrects. L’installation et le raccordement électrique de l’appareil doivent être conés à un professionnel qualié. − La sécurité n’est garantie que si l’appareil est correc-tement installé conformément à la notice de montage. L’installateur est responsable du bon fonctionnement sur le lieu d’installation. An de faciliter l’installation de l’appareil, il est recom-mandé d’y procéder avec au moins 2 personnes.5

Veuillez lire attentivement le mode d’emploi et la notice de montage avant d’installer et de mettre en service cet appareil. Vous y trouverez des informations importantes pour le montage et l’utilisation de l’appareil. − Les pièces métalliques peuvent pr ésenter des arêtes vives et peuvent occasionner des blessures. Dès lors, portez des gants qui vous en préservent lors de l’as- semblage.

Prescriptions de montage de l’appareil

Veillez à ce que la structure sur ou dans laquelle l’appareil doit être monté ait une capacité de charge sufsante.

Pour garantir un montage correct, utilisez un maté- riau sufsamment stable et adapté à la situation de construction et au poids de l'appareil.

L'appareil ne doit pas être directement monté dans les placoplâtres ou autres matières légères similaires.

Les pièces défectueuses ou endommagées ne peuvent être remplacées que par des pièces Novy d’origine.

Plus la distance entre l’appareil et la plaque de cuisson est grande, plus l’aspiration des vapeurs de cuisson par l’appareil sera difcile. Respectez donc la hauteur de montage (recommandée) spéciée. − Si une distance dif férente est spéciée dans les ins- tructions de pose de la plaque de cuisson au gaz, c'est la distance la plus importante qui s'applique. − Pour que les vapeurs de cuisson soient aspir ées de manière optimale, l’appareil ou la structure dans laquelle il doit être installé doit recouvrir la table de cuisson. Dans le cas d’une structure réalisée soi-même, s’as- surer que l’appareil est monté centré au-dessus de la table de cuisson. − Pour un fonctionnement optimal, la surface de cuis

son ne doit pas être plus grande que l’appareil ou la structure dans laquelle il est installé.

Recyclage La hotte de cuisson ne peut être utilisée que comme une hotte de recirculation. Les vapeurs de cuisson sont nettoyées par les ltres à graisse et un ltre à odeurs et sont renvoyées dans la cuisine.

Arrivée d’air Dans le cas d’un appareil avec recirculation, il doit éga- lement y avoir un minimum de ventilation dans la pièce où l’appareil est installé. La ventilation peut se faire en activant la ventilation générale dans l’habitation ou en entrouvrant une fenêtre ou en ouvrant une porte.

Raccordement électrique

L’appareil ne peut être branché que dans une prise de courant avec broche de terre (230 V, 50 Hz).

Si la connexion avec une prise principale n'est pas possible, un sectionneur omnipolaire doit être intégré dans l'installation électrique permanente conformément aux conditions de la catégorie de surtension III et à la réglementation pour l'installation. Seul un professionnel agréé est habilité à connecter les appareils sans prise.

La sécurité n’est garantie que si l’appareil est rac- cordé à un conducteur de terre conformément à la réglementation en vigueur.

L’appareil doit pouvoir être débranché de l’alimentation électrique à tout moment.

N’utilisez pas de rallonge pour le branchement au secteur. − Choc électrique : n’allumez jamais un appareil défec- tueux, car cela pourrait provoquer un choc électrique. Débranchez la che secteur de la prise de courant ou déconnectez-la au niveau du tableau de distribution. Contactez le service après-vente de Novy.

Les réparations et le remplacement du câblage défec- tueux ou endommagé ne doivent être effectués que par des techniciens formés par Novy.

L’humidité qui pénètre dans l’appareil peut provoquer un choc électrique. N’utilisez pas de nettoyeur haute pression ni de nettoyeur vapeur. 2 ACCESSOIRES InTouch InTouch permet de commander la hotte Novy à partir de la table de cuisson à induction Novy InTouch. Ce plafonnier est compatible avec les tables de cuisson induction Novy In Touch. Visitez le site web pour voir les différents modèles de table de cuisson à induction avec InTouch. Vous trouverez plus d’informations sur les produits, accessoires et services Novy sur Internet: www.novy.com.6

Type Nombre de cadres Largeur de la hotte (cm) Hauteur du cadre (cm) Nombre de spots encastrés Poids* (kg)

• excepté étagères, et excepté charges éventuelles sur ces étagères

La hauteur de montage recommandée pour une plaque de cuisson électrique ou céramique est de 600 mm au minimum et de 850 mm au maximum. La hauteur de montage pour une plaque de cuisson au gaz ou à induc- tion est de 650 mm au minimum et de 850 mm au maxi- mum.

En raison du poids total considérable de la construc- tion complète, incluant les matériaux choisis pour les étagères et les éventuelles charges sur celles-ci, le pla- fond doit offrir une capacité portante suffisante. En cas de doute, demandez l’avis d’un entrepreneur ou d’un archi- tecte. Ils pourront vérifier directement sur place la struc- ture du plafond et le poids qu’il peut supporter ou non.

N’installez pas directement dans des plaques de plâtre ou d’autres matériaux de construction légers simi- laires. Choisissez du matériel de montage (chevilles et vis) adapté à la situation et au poids total de la construction, incluant les matériaux choisis pour les étagères et les éventuelles charges sur celles-ci.

Avec des cadres fixes, il n’est pas possible de s’ajus- ter aux imperfections du plafond, c’est pourquoi Novy recommande de prêter une attention particulière à la planéité de la surface du plafond.

Étagères (autonomes) Épaisseur 18 à 25 mm Largeur 750 mm La longueur des étagères dépend de la construction choisie. L’étagère doit offrir une capacité portante et une stabilité suffisantes pour supporter le poids de la hotte et des éventuelles charges posées sur ladite étagère.

Raccordement électrique Attention, ne procédez pas à l’installation sous tension. Assurez-vous que le circuit électrique auquel l’appareil est connecté est hors tension.

Attention, ne procédez pas à l'installation sous tension. Assurez- vous que le circuit électrique auquel l'appareil est connecté est hors tension.

Sortez le couvercle de l’emballage. Gardez tout le matériel sur le côté, vous en aurez besoin aux prochaines étapes. EN 3 INSTALLATION

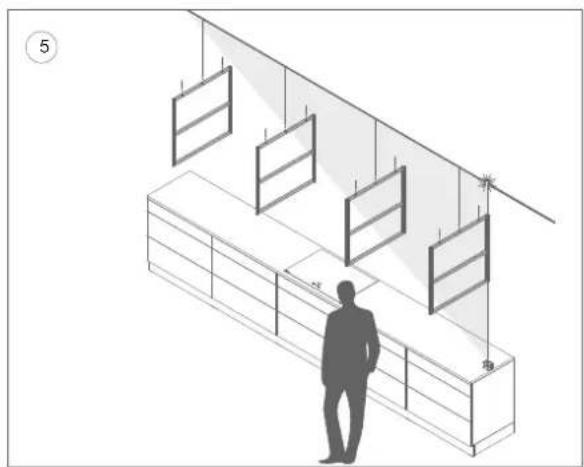

Déterminez la largeur de la structure complète et l’emplacement des cadres dans cette structure. La distance maximum entre deux cadres est de 1 250 mm. La distance minimum entre deux cadres pour hotte de 90 cm avec boîtier : 940 mm La distance minimum entre deux cadres pour hotte de 120 cm avec boîtier : 1 240 mm

Nous recommandons que les extrémités des étagères chevauchent le premier et le dernier cadre sur 25 mm maximum.

La hotte doit être centrée au-dessus de la plaque de cuisson.

Marquez les trous de perçage (3 par cadre) sur le plafond et assurez-vous que les cadres sont mutuellement alignés.

Choisissez du matériel de montage (che- villes et vis) adapté à la situation et au poids total de la construction, incluant les matériaux choisis pour les étagères et les éventuelles charges sur celles-ci.

Diamètre maximum de vis pour cadre : 8 mm Diamètre maximum d’ouverture dans cadre : 15 mm Percez les trous marqués à la mèche avec une mèche adaptée.

Tenez compte de la taille de la pièce par rapport à la longueur des étagères lorsque vous fixez les cadres au plafond.

Étagères à ouverture découpée pour la hotte et le caisson de recirculation 7a 7b Référez-vous au dessin du manuel si les découpes de la hotte et du caisson de recirculation doivent être réalisées sur place. Pour monter la hotte, une découpe doit être faite dans l’étagère du bas. Déterminez la position et marquez l’ouverture à découper d’après le dessin.

Référez-vous au dessin approprié en fonc- tion de la largeur/du type de la hotte. Tenez compte des dimensions du boîtier de la hotte.

La hotte doit être centrée au-dessus de la plaque de cuisson. Réalisez la découpe pour la hotte dans l’étagère du bas. Type avec hotte de 90 cm - Découpe de 845 mm x 485 mm Type avec hotte de 120 cm - Découpe de 1145 mm x 485 mm La hotte doit être montée avec les commandes placées sur la droite de l’utilisateur, de sorte que le panneau inférieur s’ouvre loin de vous et que le ltre à graisse puisse être facilement retiré de la hotte. Dans cette position, le caisson de recirculation est à la droite de la hotte. Réalisez une découpe dans l’étagère du haut pour la grille de sortie du caisson de recirculation et une ouverture d’entrée de câbles pour le raccordement électrique au plafond. Utilisez le dessin pour marquer la découpe et l’ouverture d’entrée de câbles. Réalisez la découpe pour la grille de sortie du caisson de recirculation : découpe de 265 mm x 410 mm.

Respectez la position respective de la dé- coupe du caisson de recirculation et de la découpe de la hotte. Il est recommandé de réaliser une nition étanche des ouvertures de la découpe. 7a17

Positionnement des étagères

Positionnez les étagères sur les cadres. Placez d’abord l’étagère du haut puis celle du bas. Alignement des étagères

• Divisez la longueur des étagères par la construction de cadres et assurez-vous que les deux côtés extérieurs des étagères tombent à l’extérieur des cadres de manière équivalente.

• Alignez la pr ofondeur des étagères dans tous les cadres (largeur des étagères de 750 mm par rapport à l’intérieur du cadre de 756 mm).

• Vériez que les cadres sont montés à un angle de 90 degrés par rapport au plafond.

• Fixez les étagères aux cadres à l’aide des vis auto-foreuses (15001.035) (2 par étagère/cadre). Nous recommandons de préforer les trous dans l’étagère et de fraiser la tête de la vis.

Installation du boîtier de la hotte

Sortez les 4 panneaux du boîtier de la hotte de l’em- ballage. Montez et attachez les 2 aimants (15001.006) à l’autre extrémité du long panneau latéral (90 cm : 15001.002 / 120 cm : 15001.003) à l’aide des 2 vis (7903.084). Répétez cette action de l’autre côté de ce panneau, ainsi que des deux côtés de l’autre long panneau latéral.

Pour étagères de 18 à 22 mm d’épaisseur Il existe un écart entre le boîtier et l’étagère du haut. Cet écart peut être comblé en collant la bande d’écartement fournie (15001.039) sur le haut des longs panneaux latéraux. Pour les étagères de 23 à 25 mm d’épaisseur, aucune bande d’écartement n’est nécessaire. Procédez comme suit :

• Coupez la bande d’écartement sur une longueur de 88 cm pour une hotte de 90 cm. Pour la hotte de 120 cm, la bande d’écartement est à la bonne taille.

• Dégraissez la surface où la bande d’écartement doit être collée à l’aide du chiffon dégraissant fourni (661057).

• Placez la bande d’écartement sur le haut du long panneau latéral et appuyez fermement.

• Répétez sur l’autre long panneau latéral.

• Placez les 2 panneaux long (90 cm : 15001.002 / 120 cm : 15001.003) et les 2 panneaux courts (15001.001) sur l’étagère du bas au-dessus de la découpe pour la hotte.

• Cliquez les 4 panneaux ensemble.

Centrez le boîtier au-dessus de la découpe de sorte que l’espace entre le boîtier et la découpe soit égale de part et d’autre.

Fixation du boîtier à l’étagère du bas Utilisez les vis de 16 mm (906.687) pour xer le boîtier à l’étagère du bas dans les trous de la fente. Prévoyez suffisamment de vis pour une construction solide. Fixation du boîtier à l’étagère du haut Utilisez les vis de 16 mm (906.687) pour xer le boîtier et les bandes d’écartement à coller, si nécessaire, à l’étagère du haut dans les trous de la fente. Prévoyez suffisamment de vis pour une construction solide.

Montage des caches de recouvrement du cadre Placez les caches de recouvrement (906.689) (3 par cadres) dans les passages du cadre.

Préparation de la hotte pour montage sur l’étagère Sortez la hotte de l’emballage.

• Sortez le câble d’alimentation noir avec le contre-connecteur (15001.012) de l’emballage.

• Branchez le connecteur blanc de la hotte dans le contre-connecteur noir.

• Placez la fiche de connexion blanche et le contre-connecteur noir sur la hotte et insérez la longueur restante du câble d’alimentation noir dans le caisson de recirculation.

• Collez temporairement le câble d’alimentation noir avec du ruban adhésif sur le caisson de recirculation à la hauteur de l’ouverture d’entrée de câbles an de simplier l’installation. Préparation du/des câble(s) d’éclairage pour la version à 3 ou 4 cadres.

La version à 2 cadres ne comporte pas d’éclai- rage supplémentaire. Par conséquent, les ac- tions suivantes ne s’appliquent pas à la version à 2 cadr es. Passez à la page 26. Sortez le(s) câble(s) d’éclairage pour les spots en- castrés (15001.015) de l’emballage

• V ersion à 3 cadres : 1 câble d’éclairage

• Version à 4 cadres : 2 câbles d’éclairage

Le câble est doté d’une pièce de rallonge «A» pour l’éclairage. Cette pièce de rallonge est uniquement nécessaire pour la version à 4 cadres présentant 4 à 6 spots sur une même ligne, pour les 2 ou 3 spots encastrés, les plus éloignés de la hotte.

Retirez cette pièce de rallonge dans tous les autres cas.

Retirez d’abord le connecteur factice (pont) sur le connecteur. •Connectez le(s) câble(s) d’éclairage sur l’un des deux connecteurs ouverts sur la hotte.

• Ensuite, déposez le(s) câble(s) d’éclairage gauche et/ou droit (selon la version) sur le boîtier de la hotte (pas sur le boîtier du moteur) et xez temporairement à l’aide de ruban adhésif pour simplier l’installation.

Veillez à positionner le(s) câble(s) d’éclairage correctement sur la hotte ; à gauche ou à droite du boîtier du moteur, selon la version et la position des spots encastrés.

Montage de la hotte sur l’étagère du bas

La hotte doit être montée avec les com- mandes placées sur la droite de l’utilisateur, de sorte que le panneau inférieur s’ouvre loin de vous et que le filtre à graisse puisse être facilement retiré de la hotte. Dans cette position, le caisson de recirculation est à la droite de la hotte.

Poussez l’unité de plafond horizontalement dans l’ouverture d’encastrement, en poussant sur les côtés jusqu’à entendre un clic net.

• N’appuyez pas sur le panneau inférieur !

• Assurez-vous que le(s) câble(s) d’éclaira- ge et le câble d’alimentation ne se coincent pas entre la hotte et les spots encastrés et/ ou les étagères. Cela pourrait rompre les câbles.

• Assurez-vous que le caisson de recircu- lation ne soit pas bloqué par l’étagère du haut. La hotte reste à présent suspendue en place.

Ensuite, serrez manuellement les 4 vis de serrage pour xer la hotte à l’étagère.

Installation des spots encastrés dans les étagères pour les versions à 3 et 4 cadres

La version à 2 cadres ne comporte pas d’ éclairage supplémentaire. Par conséquent, les actions suivantes ne s’appliquent pas à la version à 2 cadres. Passez à la page 34. Description Numéro d’article Quantité avec la version à 3 cadres Quantité avec la version à 4 cadres Spots encastrés 15001.017 3 6 Prol de nition (longueur 1 200 mm)

Prol de nition du cache d’extrémité

Vis noires du prol de nition

Vis noires pour caches d’extrémité du prol de nition

Clé Allen 1010.262 1 1 Sortez le matériel de l’emballage.

Pour la version à 3 cadres :

Référez-vous au dessin 24 pour les options possibles.

Pour la version à 4 cadres : Installez toujours un nombre égal de spots encas- trés sur chaque câble d’éclairage (15001.015). 3 spots encastrés et 3 spots encastrés = OK 2 spots encastrés et 2 spots encastrés = OK

Les autres possibilités (nombre inégal) entraîneront une panne d’éclairage.

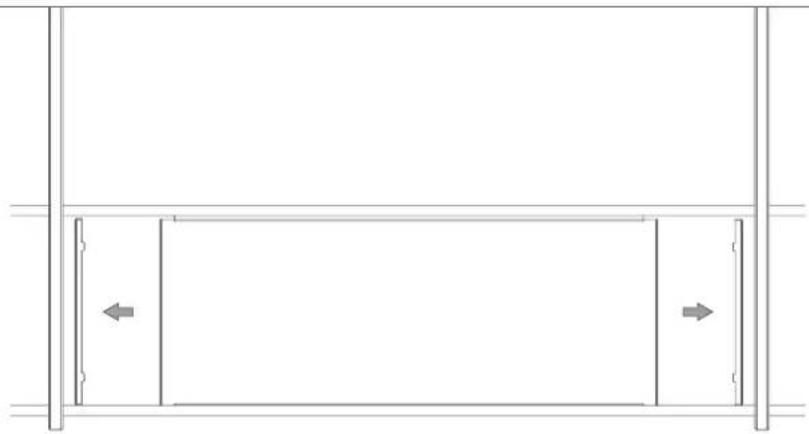

Découpe des ouvertures pour les spots encastrés

Si les découpes pour les spots encastr és doivent être réalisés sur place, procédez comme suit :

• Déterminez l’axe central sur l’étagèr e et tracez une ligne sur toute la longueur de l’étagère. Déterminez le nombre de spots encastrés (voir remarques ci-dessus) et leur position dans l’étagère du bas.

• Percez les trous pour les spots encastrés à l’aide d’une scie cloche (diamètre de 57 mm). Il est recommandé de réaliser une nition étanche des ouvertures de la découpe.

stallation et finition des spots encastrés dans l’étagère

• Poussez le spot encastré par en-dessous dans l’étagère. Répétez l’opération pour les autres spots encastrés.

• Retirez soigneusement le panneau latéral du boîtier de la hotte (côté spots encastrés) en le décliquant des aimants. Cela peut se faire aisément en insérant une clé Allen dans l’ouverture prévue sur le bas et en tirant. Si nécessaire, répétez cette opération de l’autre côté pour la version à 4 cadres.

• Le(s) câble(s) d’éclairage sont sur le dessus de la hotte. Au-dessus de l’étagère du bas, faites rouler le(s) câble(s) d’éclairage vers les découpes des spots intégrés.

Avant de connecter les spots encastrés au câble d’éclairage, retirez le connecteur factice (pont). Les spots encastrés sont connectés en série au câble d’éclairage. Assurez-vous que les connecteurs pour les spots encastrés sont toujours connectés à un connecteur factice ou à un spot encas- tré. Sinon, l’éclairage ne fonctionnera pas.

• Attachez le connecteur du câble d’éclairage aux spots encastrés. Adaptez la connexion en fonction de la température de couleur de l’éclairage. Ø 57mm

Température de couleur de 2 700 K (blanc chaud) ou 4 000 K (blanc neutre) selon le choix de connexion. Connexion rouge = 2 700 k Connexion bleue = 4 000 k

Veillez à ce que tous les spots encastrés soient connectés de la même manière pour éviter une différence de température de couleur. La températur e de couleur des spots encastrés dans la hotte peut aussi être ajustée (standard 2 700 k/voir explications dans le manuel de l’utilisateur).

• Répétez cette opération pour les autres spots encastrés.

• Remplacez le panneau latéral court sur le boîtier de la hotte.

• Le dessus des spots encastrés est ni à l’aide d’un prol de nition (15001.014).

• Sciez le(s) prol(s) de nition à la longueur requise. Pour de meilleurs résultats, utilisez une scie à coupe transversale.

• Le prol de nition comporte une encoche pour indiquer l’emplacement des vis. Percez les trous (4 mm) à l’emplacement souhaité dans le prol de nition.

Placez le(s) cache(s) d’extrémité (15001.013) du prol de nition et xez les deux vis noires (906.691) à l’aide de la clé Allen fournie (1010.262).

Placez le(s) prol(s) de nition sur les spots encastrés. Assurez-vous que le câble d’éclairage ne soit pas coincé entre le prol de nition et l’étagère. Utilisez les vis noires (906.690 T15) pour xer le prol de nition par-dessus les spots encastrés et le câble d’éclairage. Installation de la grille d’aération dans le caisson de recirculation

• Tirez le câble d’alimentation noir hors du caisson de recirculation et faites-le passer à travers l’ouverture d’entrée de câbles dans le support de ltre (15001.011). Placez le passe-câble en caoutchouc sur le câble d’alimentation et faites passer le câble à travers l’ouverture prévue dans la grille de sortie d’air. Posez ensuite le câble d’alimentation sur l’étagère du haut.

• Placez le support de filtre dans l’ouverture découpée de l’étagère du haut.

• Attachez le support de filtre au caisson de recirculation à l’aide des 4 vis (906.116).

• Le support de ltre comporte des supports isolants. Pliez ces supports isolants contre l’isolation pour une xation correcte.

• Retirez le ltre monobloc (7300.556) du sac en plastique et placez soigneusement le ltre monobloc dans son support.

• Poussez ensuite la grille de sortie (15001.010) par-dessus le ltre monobloc jusqu’à entendre clairement un « clic ».

Installation de la connexion électrique dans le cache de plafond

Attention, ne procédez pas à l’installation sous tension. Assurez-vous que le circuit électrique auquel l’appareil est connecté est hors tension.

Faites glisser les parties du cache de plafond (7530.070) sur le câble d’alimentation noir (15001.012) dans l’ordre indiqué sur le dessin.

Fixez le câble d'alimentation de la hotte au boîtier en plastique (anti-traction). Assurez-vous que le câble d'alimentation n'est pas trop long, an de pouvoir glisser toute longueur excédentaire dans la hotte lors des étapes suivantes. La longueur totale du câble d'alimentation dépend de la distance entre le cache de plafond et l'ouverture du câble d'alimentation dans l'appareil. Pour une belle nition, il est possible de faire passer le câble d'alimentation à angle droit depuis le cache de plafond jusqu’à la hotte en utilisant un support de bande de serrage autocollant (étape 42).

Retirez l'isolation du câble d'alimentation de la hotte et dénudez l'isolation des trois ls d'alimentation à l'aide d'une pince à dénuder.

Connectez les ls d'alimentation à un bornier et reliez-les au câble d'alimentation. Veillez à ce qu’ils soient bien connectés. Respectez les connexions de phase, de neutre et de terre comme illustré sur le bornier. Placez le bornier dans le boîtier en plastique.

Fixez le boîtier en plastique au plafond avec le disque plat entre les deux, en veillant à ce que le bord surélevé du disque plat soit du côté droit. Fixez à l’aide de deux vis (7530085).

Faites glisser le boîtier métallique sur l'ensemble et enclenchez-le avec le petit disque (pièce de xation). Il est possible d’ajuster la longueur visible du câble d'alimentation en le glissant dans la hotte.

Ensuite, le circuit électrique auquel l'appareil est connecté peut être mis sous tension et la hotte est prête à être utilisée.

42a Si le cache de plafond est monté au plafond dans la position idéale, indiquée en C sur le dessin, vous pouvez guider le câble d’alimentation noir (15001.012) en ligne droite vers la hotte. Il est possible de raccourcir ou de simplement pousser toute longueur excédentaire visible du câble d’alimentation dans la hotte. 42b Si le cache de plafond est placé ailleurs qu’au- dessus de l’étagère, vous pouvez guider le câble d’alimentation tout droit jusqu’à l’étagère à l’aide de la bande de serrage fournie et du support de bande de serrage autocollant (7530087+10237). Pour ce fair e, procédez comme suit:

1. Dégraissez la surface où le support de la sangle

de tension doit être collé, en utilisant le chiffon dégraissant fourni (661057).

2. Placez la bande de serrage avec le support de

bande de serrage autour du câble d'alimentation. Ne serrez pas complètement. Tout doit encore pouvoir bouger!

3. Tenez le câble à angle droit vers le bas et collez

le support de la bande de serrage sur la hotte.

4. Serrez la bande de serrage. Il est possible de

glisser facilement toute longueur excédentaire visible du câble d'alimentation dans la hotte.
