BEDIENUNGSANLEITUNG Pureline Frame 15008 NOVY

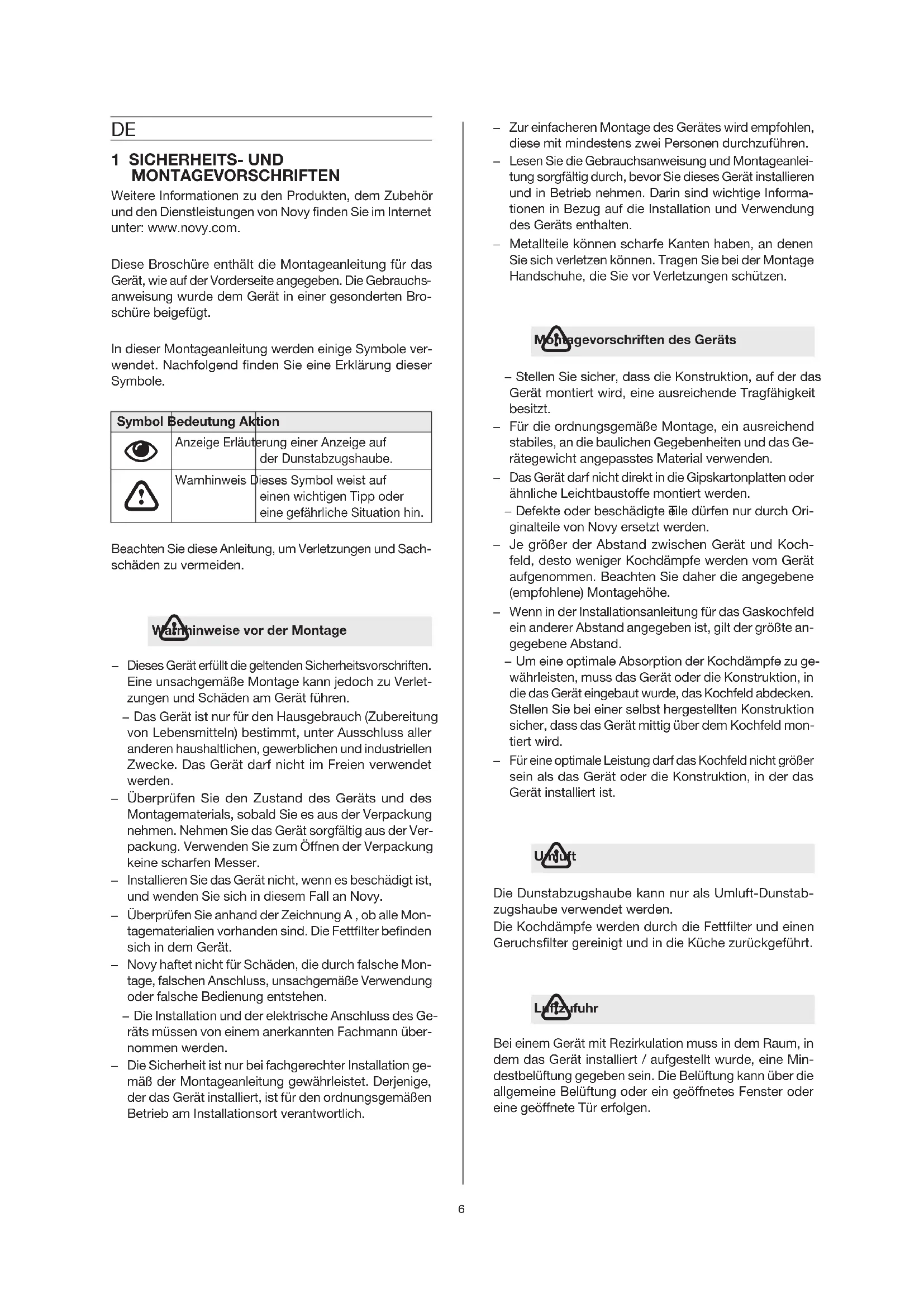

1 SICHERHEITS- UND MONTAGEVORSCHRIFTEN Weitere Informationen zu den Produkten, dem Zubehör und den Dienstleistungen von Novy nden Sie im Internet unter: www.novy.com. Diese Broschüre enthält die Montageanleitung für das Gerät, wie auf der Vorderseite angegeben. Die Gebrauchs

anweisung wurde dem Gerät in einer gesonderten Bro- schüre beigefügt. In dieser Montageanleitung werden einige Symbole ver- wendet. Nachfolgend nden Sie eine Erklärung dieser Symbole. Symbol Bedeutung Aktion

Anzeige Erläuterung einer Anzeige auf der Dunstabzugshaube.

Warnhinweis Dieses Symbol weist auf einen wichtigen Tipp oder eine gefährliche Situation hin. Beachten Sie diese Anleitung, um Verletzungen und Sach- schäden zu vermeiden.

Warnhinweise vor der Montage

Dieses Gerät erfüllt die geltenden Sicherheitsvorschriften. Eine unsachgemäße Montage kann jedoch zu Verlet- zungen und Schäden am Gerät führen. − Das Gerät ist nur für den Hausgebrauch (Zubereitung von Lebensmitteln) bestimmt, unter Ausschluss aller anderen haushaltlichen, gewerblichen und industriellen Zwecke. Das Gerät darf nicht im Freien verwendet werden.

Überprüfen Sie den Zustand des Geräts und des Montagematerials, sobald Sie es aus der Verpackung nehmen. Nehmen Sie das Gerät sorgfältig aus der Ver- packung. Verwenden Sie zum Öffnen der Verpackung keine scharfen Messer.

Installieren Sie das Gerät nicht, wenn es beschädigt ist, und wenden Sie sich in diesem Fall an Novy.

Überprüfen Sie anhand der Zeichnung A , ob alle Mon- tagematerialien vorhanden sind. Die Fettlter benden sich in dem Gerät.

Novy haftet nicht für Schäden, die durch falsche Mon- tage, falschen Anschluss, unsachgemäße Verwendung oder falsche Bedienung entstehen. − Die Installation und der elektrische Anschluss des Ge- räts müssen von einem anerkannten Fachmann über- nommen werden.

Die Sicherheit ist nur bei fachgerechter Installation ge- mäß der Montageanleitung gewährleistet. Derjenige, der das Gerät installiert, ist für den ordnungsgemäßen Betrieb am Installationsort verantwortlich.

Zur einfacheren Montage des Gerätes wird empfohlen, diese mit mindestens zwei Personen durchzuführen.

Lesen Sie die Gebrauchsanweisung und Montageanlei- tung sorgfältig durch, bevor Sie dieses Gerät installieren und in Betrieb nehmen. Darin sind wichtige Informa- tionen in Bezug auf die Installation und Verwendung des Geräts enthalten.

Metallteile können scharfe Kanten haben, an denen Sie sich verletzen können. Tragen Sie bei der Montage Handschuhe, die Sie vor Verletzungen schützen.

Montagevorschriften des Geräts − Stellen Sie sicher, dass die Konstruktion, auf der das Gerät montiert wird, eine ausreichende Tragfähigkeit besitzt.

Für die ordnungsgemäße Montage, ein ausreichend stabiles, an die baulichen Gegebenheiten und das Ge- rätegewicht angepasstes Material verwenden.

Das Gerät darf nicht direkt in die Gipskartonplatten oder ähnliche Leichtbaustoffe montiert werden. − Defekte oder beschädigte T eile dürfen nur durch Ori- ginalteile von Novy ersetzt werden.

Je größer der Abstand zwischen Gerät und Koch- feld, desto weniger Kochdämpfe werden vom Gerät aufgenommen. Beachten Sie daher die angegebene (empfohlene) Montagehöhe.

Wenn in der Installationsanleitung für das Gaskochfeld ein anderer Abstand angegeben ist, gilt der größte an- gegebene Abstand. − Um eine optimale Absorption der Kochdämpfe zu ge- währleisten, muss das Gerät oder die Konstruktion, in die das Gerät eingebaut wurde, das Kochfeld abdecken. Stellen Sie bei einer selbst hergestellten Konstruktion sicher, dass das Gerät mittig über dem Kochfeld mon- tiert wird.

Für eine optimale Leistung darf das Kochfeld nicht größer sein als das Gerät oder die Konstruktion, in der das Gerät installiert ist.

Umluft Die Dunstabzugshaube kann nur als Umluft-Dunstab- zugshaube verwendet werden. Die Kochdämpfe werden durch die Fettlter und einen Geruchslter gereinigt und in die Küche zurückgeführt.

Luftzufuhr Bei einem Gerät mit Rezirkulation muss in dem Raum, in dem das Gerät installiert / aufgestellt wurde, eine Min- destbelüftung gegeben sein. Die Belüftung kann über die allgemeine Belüftung oder ein geöffnetes Fenster oder eine geöffnete Tür erfolgen.7

Elektrischer Anschluss − Das Gerät darf nur mit einem Netzstecker an eine ge-erdete Steckdose angeschlossen werden (230V - 50Hz). Wenn der Anschluss mit einem Hauptstecker nicht möglich ist, muss ein allpoliger Trennschalter gemäß den Bedingungen der Überspannungskategorie III und gemäß den Installationsvorschriften in die feste elek-trische Installation integriert werden. Nur ein zugelasse-ner Fachmann darf Geräte ohne Stecker anschließen. Die Sicherheit ist nur dann gewährleistet, wenn das Gerät vorschriftsmäßig an einen Schutzleiter angeschlossen ist. Das Gerät muss jederzeit vom Stromnetz getrennt werden können. Verwenden Sie kein Verlängerungskabel für den An-schluss an das Stromnetz. Elektrischer Schlag: Schalten Sie niemals ein defektes Gerät ein, da dies einen elektrischen Schlag verursachen kann. Ziehen Sie den Netzstecker aus der Steckdose oder schalten Sie ihn am Gruppenschrank aus. Wenden Sie sich an den Kundendienst von Novy. Der Austausch defekter oder beschädigter Kabel sowie Reparaturen dürfen nur durch von Novy angewiesene Techniker vorgenommen werden. In das Gerät eingedrungene Feuchtigkeit kann einen elektrischen Schlag verursachen. Verwenden Sie keinen Hochdruck- bzw. Dampfreiniger. 2 ZUBEHÖR InTouch InTouch bietet die Möglichkeit, die Novy-Dunstabzugs-haube von der Novy InTouch Induktionskochplatte aus zu bedienen.Die Deckeneinheit kann standardmäßig mit allen Novy InTouch Induktionskochfeldern kombiniert werden.Auf der Website nden Sie verschiedene Induktionskoch platten-Modelle mit InTouch.Weitere Informationen zu den Produkten, dem Zubehör und den Dienstleistungen von Novy nden Sie im Internet unter: www.novy.com.

Typ Anzahl an Rahmen Breite Dunstab- zugshaube (cm) Höhe Rahmen (cm) Anzahl Einbaustrahler

• ohne Regale, ohne mögliche Belastung dieser Regalböden

Die empfohlene Montagehöhe für ein Elektro- oder Keramikkochfeld beträgt mindestens 600 mm und höchs- tens 850 mm. Die Montagehöhe für ein Gas- oder Induk- tionskochfeld beträgt mindestens 650 mm und maximal 850 mm.

Aufgrund des beträchtlichen Gesamtgewichts der gesamten Konstruktion, einschließlich des gewählten Regalmaterials und möglicher Lasten auf diesen Regal- böden, muss die Decke eine ausreichende Tragfähigkeit aufweisen. Im Zweifelsfall sollten Sie die Situation von einem Bauunternehmer oder Architekten prüfen lassen. Sie können vor Ort prüfen, wie die Decke aufgebaut ist und welches Gewicht die Decke tragen kann oder nicht.

Montieren Sie nicht direkt in Gipskartonplatten oder ähnlichen Leichtbaumaterialien. Wählen Sie Befestigungs- material (Dübel und Schrauben), das für die baulichen Gegebenheiten und das Gesamtgewicht der gesamten Konstruktion geeignet ist, einschließlich des gewählten Regalmaterials und möglicher Belastung dieser Regal- böden.

Da feste Rahmen verwendet werden, können Un- ebenheiten in der Decke nicht durch den Rahmen ausge- glichen werden, weshalb Novy empfiehlt, besonders auf die Ebenheit der Deckenfläche zu achten.

Regalböden (selbsttragend) Dicke 18 - 25 mm Breite 750 mm Die Länge der Regalböden wird durch die gewählte Konstruktion bestimmt. Der Regalboden muss eine aus- reichende Tragfähigkeit und Stabilität für das Gewicht der Dunstabzugshaube und mögliche Belastungen auf diesen Regalböden aufweisen.

Elektrischer Anschluss Vorsicht: Vor dem Installieren spannungslos machen. Stellen Sie sicher, dass der Stromkreis, an den das Gerät angeschlossen wird, ausgeschaltet ist.

Vorsicht: Vor dem Installieren spannungslos machen. Stellen Sie sicher, dass der Stromkreis, an den das Gerät angeschlossen wird, ausgeschaltet ist.

Entnehmen Sie den Deckel aus der Verpackung. Legen Sie das gesamte Material beiseite; Sie benötigen es in den nächsten Schritten. FR 3 INSTALLATION

Bestimmen Sie die Breite der Gesamtstruktur und die Position der Rahmen innerhalb dieser Struktur. Der maximale Abstand zwischen zwei Rahmen beträgt 1.250 mm. Mindestabstand zwischen zwei Rahmen für 90 cm Dunstabzugshaube einschließlich Dunstabzugshaubengehäuse: 940 mm Mindestabstand zwischen zwei Rahmen für 120 cm Dunstabzugshaube einschließlich Dunstabzugshaubengehäuse: 1.240 mm

Wir empfehlen, dass die Enden der Regalböden den ersten und letzten Rahmen um maximal 25 mm überlappen.

Beachten Sie, dass die Dunstabzugshaube genau mittig über dem Kochfeld ange- bracht werden muss.

Markieren Sie die Bohrlöcher (drei pro Rahmen) an der Decke und achten Sie darauf, dass die Rahmen zueinander ausgerichtet sind.

Wählen Sie Befestigungsmaterial (Dübel und Schrauben), das für die baulichen Ge- gebenheiten und das Gesamtgewicht der gesamten Konstruktion geeignet ist, ein- schließlich des gewählten Regalmaterials und möglicher Belastung dieser Regalbö- den.

Maximaler Durchmesser des Schraubrahmens: 8 mm. Maximaler Durchmesser des Durchgangsrahmens: 15 mm. Bohr en Sie die markierten Bohrlöcher mit einem geeigneten Bohrer.

Berücksichtigen Sie bei der Montage der Rahmen an der Decke die Größe des Rau- mes und die Länge der Regalböden.

Ausschnitt für Dunstabzugshaube und Umluftkasten 7a 7b Fertigen Sie anhand der Zeichnung im Handbuch die Ausschnitte für die Dunstabzugshaube und den Umluftkasten an, sofern dies vor Ort geschieht. Um die Dunstabzugshaube zu montieren, muss ein Ausschnitt im unteren Regalboden angebracht werden. Bestimmen Sie die Position und markieren Sie die Ausschnittöffnung anhand der Zeichnung.

Verwenden Sie je nach Breite/Typ der Dunst- abzugshaube die entsprechende Zeichnung. Berücksichtigen Sie dabei die Abmessungen des Dunstabzugshaubengehäuses.

Beachten Sie, dass die Dunstabzugshaube genau mittig über dem Kochfeld angebracht werden muss. Fertigen Sie den Ausschnitt für die Dunstabzugshaube im unteren Regalboden an. Typ mit Dunstabzugshaube 90 cm - Ausschnitt 845 mm x 485 mm Typ mit Dunstabzugshaube 120 cm - Ausschnitt 1145 mm x 485 mm Die Dunstabzugshaube muss mit den Steuerungen auf der rechten Seite des Anwenders montiert werden, sodass die Grundplatte sich von Ihnen weg öffnet und der Fettlter problemlos aus der Dunstabzugshaube entfernt werden kann. In dieser Position bendet sich der Umluftkasten auf der rechten Seite der Dunstabzugshaube. Schneiden Sie in den oberen Regalboden einen Ausschnitt für das Auslassgitter des Umluftkastens und eine Kabeleinführungsöffnung für den elektrischen Anschluss an der Decke aus. Markieren Sie den Ausschnitt und die Kabeleinführungsöffnung anhand der Zeichnung. Fertigen Sie den Ausschnitt für das Abluftgitter des Umluftkastens an: Ausschnitt 265 mm x 410 mm.

Beachten Sie die Lage des Ausschnitts für den Umluftkasten zum Ausschnitt für die Dunstabzugshaube. Es wird empfohlen, die Öffnungen der Ausschnitte wasserdicht abzuschließen.

Positionieren der Regalböden

Positionieren Sie die Regalböden auf den Rahmen. Setzen Sie zuerst den oberen und dann den unteren Regalboden ein. Ausrichten der Regalböden

• Teilen Sie die Länge der Regalböden auf die Rahmenkonstruktion auf und achten Sie darauf, dass die Regalböden außen gleich weit aus den Rahmen herausragen.

• Richten Sie die Tiefe der Regalböden innerhalb aller Rahmen aus (Regalbodenbreite 750 mm vs. Rahmeninnenseite 756 mm).

• Prüfen Sie, ob die Rahmen im 90 Grad-Winkel zur Decke montiert sind.

• Befestigen Sie die Regalböden mit den selbst

schneidenden Schrauben (15001.035) an den Rahmen (zwei pro Boden/Rahmen). Wir emp- fehlen, die Löcher im Regalboden vorzubohren und für den Schraubenkopf anzusenken.

Installation des Dunstabzugshaubengehäuses

Nehmen Sie die 4 Platten des Dunstabzugshaubenge- häuses aus der Verpackung. Montieren und befestigen Sie die beiden Magnete (15001.006) am hinteren Ende des langen Seitenteils (90 cm: 15001.002 / 120 cm: 15001.003). Verwenden Sie dazu die beiden Schrau- ben (7903.084). Wiederholen Sie dies auf der anderen Seite dieser Platte, und dann auch auf beiden Seiten des anderen langen Seitenteils.

Bei Verwendung von Regalböden mit einer Dicke von 18-22 mm Zwischen dem Gehäuse und dem oberen Regalboden ist ein Spalt. Dieser Spalt kann durch Aufkleben der beiliegenden Abstandleiste (15001.039) auf die Ober- seite der langen Seitenteile geschlossen werden. Bei V erwendung von Regalböden mit einer Dicke von 23-25 mm ist keine Abstandleiste erforderlich. Gehen Sie wie folgt vor:

• Schneiden Sie die Abstandleiste für eine 90 cm-Dunst- abzugshaube auf eine Länge von 88 cm zu. Für die 120 cm-Dunstabzugshaube hat die Abstandsleiste die richtige Größe.

• Entfetten Sie die Fläche, auf die die Abstandsleiste geklebt werden soll, mit dem mitgelieferten Ent- fettungstuch (661057).

• Legen Sie die Abstandsleiste auf die Oberseite des langen Seitenteils und drücken Sie sie fest.

• Wiederholen Sie den Vorgang an dem anderen langen Seitenteil.

• Legen Sie die beiden langen (90 cm: 15001.002 / 120 cm: 15001.003) und die beiden kurzen Platten (15001.001) auf den unteren Regalboden über dem Ausschnitt für die Dunstabzugshaube.

• Klicken Sie die 4 Platten zusammen.

Zentrieren Sie das Gehäuse über dem Ausschnitt, so dass der Abstand zwischen dem Gehäuse und dem Ausschnitt auf allen Seiten gleich groß ist.

Befestigung des Gehäuses am unteren Regalboden Befestigen Sie das Gehäuse mit den 16 mm-Schrauben (906.687) in den Langlöchern am unteren Regalboden. Für eine stabile Konstruktion genügend Schrauben vorsehen. Befestigung des Gehäuses am oberen Regalboden Befestigen Sie das Gehäuse mit den 16 mm-Schrauben (906.687) in den Langlöchern am oberen Regalboden und bringen Sie gegebenenfalls die aufgeklebten Abstandleisten an. Für eine stabile Konstruktion genügend Schrauben vorsehen.

Montage der Rahmenabdeckkappen Setzen Sie die Abdeckkappen (906.689) (drei pro Rahmen) in die Durchgänge des Rahmens ein.

Vorbereitung der Dunstabzugshaube für Einbau im Regalboden Nehmen Sie die Haube aus der V erpackung.

• Nehmen Sie das schwarze Netzkabel mit Gegenstecker (15001.012) aus der Verpackung.

• Stecken Sie den weißen Anschlussstecker der Dunst- abzugshaube in den schwarzen Gegenstecker.

• Legen Sie den weißen Anschlussstecker und den schwarzen Gegenstecker auf die Dunstabzugshaube und führen Sie die Restlänge des schwarzen Strom- kabels in den Umluftkasten ein.

• Kleben Sie das schwarze Stromkabel vorübergehend in Höhe der Kabeleinführungsöffnung an den Umluft- kasten, um die Installation zu erleichtern.

orbereitung der Beleuchtungskabel für Ausführungen mit drei oder vier Rahmen.

Bei der Ausführung mit zwei Rahmen gibt es keine zusätzliche Beleuchtung. Daher gelten die nach- stehenden Maßnahmen nicht für die Ausführung mit zwei Rahmen. Fahr en Sie mit Seite 26 fort. Nehmen Sie die Beleuchtungskabel für die Einbaustrahler (15001.015) aus der Verpackung

Ausführung mit 3 Rahmen: 1 Beleuchtungskabel

• Ausführung mit 4 Rahmen: 2 Beleuchtungskabel

Im Kabel für die Beleuchtung bendet sich ein Verlän- gerungsstück ‚A‘. Dieses Verlängerungsstück wird nur bei der Ausführung mit vier Rahmen benötigt, wenn vier oder sechs Strahler in einer Reihe angeordnet sind, und zwar für die zwei oder drei Einbaustrahler, die am weitesten von der Dunstabzugshaube entfernt sind.

In allen anderen Fällen muss dieses Verlänge- rungsstück entfernt werden.

Entfernen Sie zunächst den Blindstecker (Brücke) am Stecker. • Verbinden Sie das/die Beleuchtungskabel mit einem der beiden offenen Stecker an der Dunstab- zugshaube. •Anschließend legen Sie das/die Beleuch- tungskabel links und/oder rechts (je nach Ausführung) auf das Gehäuse der Dunstabzugshaube (nicht auf das Motorgehäuse) und xieren es vorübergehend mit Klebeband, um die Installation zu erleichtern.

Achten Sie auf die richtige Positionierung des/der Beleuchtungskabel/s an der Dunstabzugshaube; je nach Ausführung und Position der Einbaustrah- ler links oder rechts vom Motorgehäuse.

Montage der Dunstabzugshaube im unteren Regalboden

Die Dunstabzugshaube muss mit den Steuerungen auf der rechten Seite des Anwenders montiert werden, sodass die Grundplatte sich von Ihnen weg öffnet und der Fettfilter problemlos aus der Dunstab- zugshaube entfernt werden kann. In dieser Position befindet sich der Umluftkasten auf der rechten Seite der Dunstabzugshaube.

Schieben Sie die Deckeneinheit waagerecht nach oben in den Ausschnitt, indem Sie auf die Kanten drücken, bis Sie ein deutliches Klicken hören.

• Nicht auf die Grundplatte drücken!

• Achten Sie darauf, dass das/die Beleuch- tungskabel und das Netzkabel nicht zwi- schen Dunstabzugshaube und Ausschnitte bzw. Regalböden geraten. Dies kann zu Kabelbruch führen.

• Achten Sie darauf, dass der Umluftkas- ten nicht durch den oberen Regalboden blockiert wird. Die Dunstabzugshaube bleibt nun in ihrer Position hängen.

Ziehen Sie dann die vier Klemmschrauben von Hand an, um die Dunstabzugshaube im Regalboden zu xieren.

Einbau der Einbaustrahler in die Regalböden für die Ausführung mit drei oder vier Rahmen

Bei der Ausführung mit zwei Rahmen gibt es keine zusätzliche Beleuchtung. Daher gelten die nachstehenden Maßnahmen nicht für die Ausführung mit zwei Rahmen. Fahren Sie mit Seite 34 fort. Beschreibung Artikelnummer Stückzahl bei der Ausführung mit drei Rahmen Stückzahl bei der Ausführung mit vier Rahmen Einbaustrahler

Deckprol (Länge 1.200 mm)

Abschlusskappe, Deckprol

Schwarze Schrauben, Deckprol

Schwarze Schrauben, Abschlusskappe Deckprol

Inbusschlüssel 1010.262 1 1 Entnehmen Sie das Material aus der Verpackung.

Ausführung mit drei Rahmen:

Siehe Zeichnung 24 für die möglichen Op- tionen.

Ausführung mit vier Rahmen: Setzen Sie pro Beleuchtungskabel (15001.015) immer eine gerade Anzahl von Einbaustrahlern. 3 Einbaustrahler und 3 Einbaustrahler = OK 2 Einbaustrahler und 2 Einbaustrahler = OK

Andere Kombinationen (ungerade Anzahl) führen zum Ausfall der Beleuchtung.

Ausschnittöffnung für Einbaustrahler

enn die Ausschnitte für die Einbaustrahler vor Ort hergestellt werden müssen, gehen Sie wie folgt vor:

• Bestimmen Sie die Mittellinie des Regalbodens und zeichnen Sie eine Achslinie entlang der Länge des Regalbodens. Bestimmen Sie die Anzahl der Ein- baustrahler (siehe Hinweise oben) und die Position der Einbaustrahler im unteren Regalboden.

• Bohr en Sie die Löcher für die Einbaustrahler mit einer Lochsäge (Durchmesser 57 mm). Es wir d empfohlen, die Öffnungen der Ausschnitte wasserdicht abzuschließen.

Installation der Einbaustrahler im Regalboden und Fertigstellung

• Drücken Sie den Einbaustrahler von unten in den Regalboden. V erfahren Sie mit den anderen Ein- baustrahlern ebenso.

• Nehmen Sie das Seitenteil des Dunstabzugshau- bengehäuses (Seite der Einbaustrahler) vorsichtig ab, indem Sie es von den Magneten lösen. Am einfachsten führen Sie dazu einen Inbusschlüssel in die dafür vorgesehene Öffnung ein und ziehen daran. Wiederholen Sie dies gegebenenfalls auf der anderen Seite, wenn es sich um eine Ausführung mit vier Rahmen handelt.

• Das/die Beleuchtungskabel benden sich oben auf der Dunstabzugshaube. Rollen Sie das/die Beleuchtungskabel auf dem unteren Regalboden in Richtung der Aussparungen für die Einbaustrahler aus.

Bevor Sie die Einbaustrahler an das Beleuch- tungskabel anschließen, entfernen Sie den Blindstecker (Brücke). Die Einbaustrahler wer den in Reihe an das Beleuchtungskabel angeschlossen. Achten Sie darauf, dass an den Anschlüssen für die Einbaustrahler immer entweder ein Blindstecker oder ein Einbau

strahler angeschlossen ist. Andernfalls wird die Beleuchtung nicht funktionier en.

• Verbinden Sie den Stecker des Beleuchtungskabels mit den Einbaustrahlern. Achten Sie auf den An- schluss in Abhängigkeit von der Farbtemperatur der Beleuchtung.

Farbtemperatur 2.700 K (warmweiß) oder 4.000 K (neutralweiß), je nach Auswahl des Anschlusses. Roter Anschluss = 2.700 K Blauer Anschluss = 4.000 K

Achten Sie darauf, dass alle Einbaustrahler auf die gleiche Weise angeschlossen wer- den, um einen Unterschied in der Farbtem- peratur zu vermeiden. Die Farbtemperatur der Einbaustrahler in der Dunstabzugshaube kann ebenfalls eingestellt werden (Standard 2.700K / siehe Erklärung in der Bedienungsanleitung).

• Wiederholen Sie diesen Vorgang für die anderen Einbaulampen.

• Bringen Sie das kurze Seitenteil wieder am Dunstabzugshaubengehäuse an.

• Die Oberseite der Einbaustrahler ist mit einem Deckpr ol (15001.014) versehen.

• Sägen Sie das/die Deckprol/e auf die gewünschte Länge. Das beste Ergebnis erzielen Sie mit einer Kappsäge.

• Das Deckprol ist mit einer Nut versehen. Sie zeigt an, wo die Schrauben anzubringen sind. Bohren Sie die Löcher (4 mm) an der gewünschten Stelle in das Abschlussprol.

Setzen Sie die Abschlusskappe/n (15001.013) des Deckprols auf und drehen Sie die beiden schwarzen Schrauben (906.691) mit Hilfe des beiliegenden Inbusschlüssels (1010.262) ein.

Setzen Sie das/die Deckprol/e auf die Einbaustrahler. Achten Sie darauf, dass das Beleuchtungskabel nicht zwischen dem Deckprol und dem Regalboden eingeklemmt wird. Befestigen Sie das Deckprol mit den schwarzen Schrauben (906.690 T15) über den Einbaustrahlern und dem Beleuchtungskabel. Montage des Umluftkastenluftgitters

• Ziehen Sie das schwarze Stromkabel aus dem Umluftkasten und führen Sie es durch die Kabeleinführungsöffnung im Filterhalter (15001.011). Setzen Sie die Gummitülle auf das Stromkabel und führen Sie das Kabel durch die vorgesehene Öffnung im Luftauslassgitter. Danach legen Sie das Stromkabel auf den oberen Regalboden.

• Setzen Sie den Filterhalter in den Ausschnitt im oberen Regalboden.

• Befestigen Sie den Filterhalter mit vier Schrauben (906.116) am Umluftkasten.

• Im Filterhalter benden sich Isolierhalterungen. Biegen Sie diese Isolierhalter gegen die Isolierung, um eine korrekte Fixierung zu erreichen.

• Nehmen Sie den Monoblocklter (7300.556) aus dem Plastikbeutel und setzen Sie ihn vorsichtig in den Filterhalter ein.

• Schieben Sie dann das Auslassgitter (15001.010) über den Monoblocklter, bis Sie ein deutliches Klicken hören.

Installation des elektrischen Anschlusses der Deckenkappe

Vorsicht: Vor dem Installieren spannungslos machen. Stellen Sie sicher, dass der Strom- kreis, an den das Gerät angeschlossen wird, ausgeschaltet ist.

Schieben Sie die Teile der Deckenkappe (7530.070) in der in der Zeichnung gezeigten Reihenfolge über das schwarze Stromkabel (15001.012).

Sichern Sie das Stromkabel der Dunstabzugshaube am Kunststoffgehäuse (Zugentlastung). Das Stromkabel darf nicht zu lang sein, damit die überschüssige Kabellänge wie in den folgenden Schritten gezeigt einfach in die Dunstabzugshaube geschoben werden kann. Die Gesamtlänge des Stromkabels richtet sich nach dem Abstand zwischen der Deckenkappe und der Kabelöffnung im Gerät. Für eine ansprechende Optik kann das Stromkabel mit einem selbstklebenden Spannbandhalter im rechten Winkel von der Deckenkappe zur Dunstabzugshaube geführt werden (Schritt 42).

Entfernen Sie die Isolierung vom Stromkabel der Dunstabzugshaube und ziehen Sie die Drahtisolierung von den drei stromführenden Drähte mit einer Abisolierzange ab.

Schließen Sie die stromführenden Drähte an einen Klemmenblock an und verbinden Sie sie mit dem Stromkabel. Achten Sie darauf, die Anschlüsse korrekt auszuführen. Beachten Sie die am Klemmenblock markierten Anschlüsse für Phase, Neutralleiter und Erde. Setzen Sie den Klemmenblock in das Kunststoffgehäuse.

Befestigen Sie das Kunststoffgehäuse an der Decke und setzen Sie die Flachscheibe so dazwischen, dass sich die erhöhte Seite der Flachscheibe auf der rechten Seite bendet. Sichern Sie das Gehäuse mit zwei Schrauben (7530085).

Schieben Sie den Metallbecher über die Einheit und klicken Sie ihn mit der kleinen Scheibe (Befestigungsteil) fest. Die sichtbare Länge des Stromkabels kann wie gewünscht in die Haube hineingeschoben werden.

Anschließend kann der Stromkreis, an das das Gerät angeschlossen ist, eingeschaltet werden. Die Dun- stabzugshaube ist einsatzbereit.

42a Wenn die Deckenkappe in der idealen, in der Zeichnung mit C bezeichneten Position an der Decke montiert ist, kann das schwarze Stromkabel (15001.012) in gerader Linie zur Dunstabzugshaube geführt werden. Die sichtbare Überlänge des Stromkabels kann gekürzt oder einfach vorsichtig in die Dunstabzugshaube hineingeschoben werden. 42b Wird die Deckenhaube woanders über dem Regalboden montiert, kann das Stromkabel mit dem im Lieferumfang enthaltenen Spannband und dem selbstklebenden Spannbandhalter (7530087+10237) ebenfalls geradlinig zum Regalboden geführt werden. Gehen Sie wie folgt vor:

1. Entfetten Sie die Stelle, an der der Spannbandhalter

festgeklebt werden soll, mit dem beiliegenden Entfettungstuch (661057).

2. Befestigen Sie das Spannband zusammen mit

dem Spannbandhalter um das Stromkabel. Ziehen Sie ihn noch nicht vollständig fest, damit alles erst einmal beweglich bleibt!

3. Halten Sie das Kabel im r

echten Winkel nach unten und kleben Sie den Spannbandhalter an der Dunstabzugshaube fest.

4. Ziehen Sie das Spannband fest. Die sichtbar

Länge des Stromkabels kann einfach in die Dunstabzugshaube hineingeschoben werden.
