MODE D'EMPLOI Pantera 42262 LANDMANN

• IMPORTANT : CONSERVER CES INSTRUCTIONS POUR S'Y RÉFÉRER ULTÉRIEUREMENT Pantera 1.0/ 2.0 Réf. art. : 42262 Réf. art. : 42263 MODÈLE 42262/ 42263 Des questions, des problèmes, des pièces manquantes? Avant de retourner chez le revendeur, contacter notre service après-vente au: 1-800-321-3473 de 8h00 à 17h00 (EST) (anglais uniquement), ou envoyer un courriel à: CustomerService@landmann-usa.com Cet appareil est conçu pour une utilisation en extérieur uniquement.Il ne s'agit pas d'un appareil commercial.500554425 Table des matières Informations de sécurité importantes p. 26
• -27 Informations de sécurité relatives au propane liq- uide (PL) p. 28
• Étendue des fournitures p. 29
• -30 Préparation p. 31
• Instructions de montage p. 31
• -36 Raccordement de la bouteille de gaz p. 37
• Fonctionnement p. 37
• -38 Entretien et maintenance p. 39
• Méthodes et conseils de cuisson p. 40

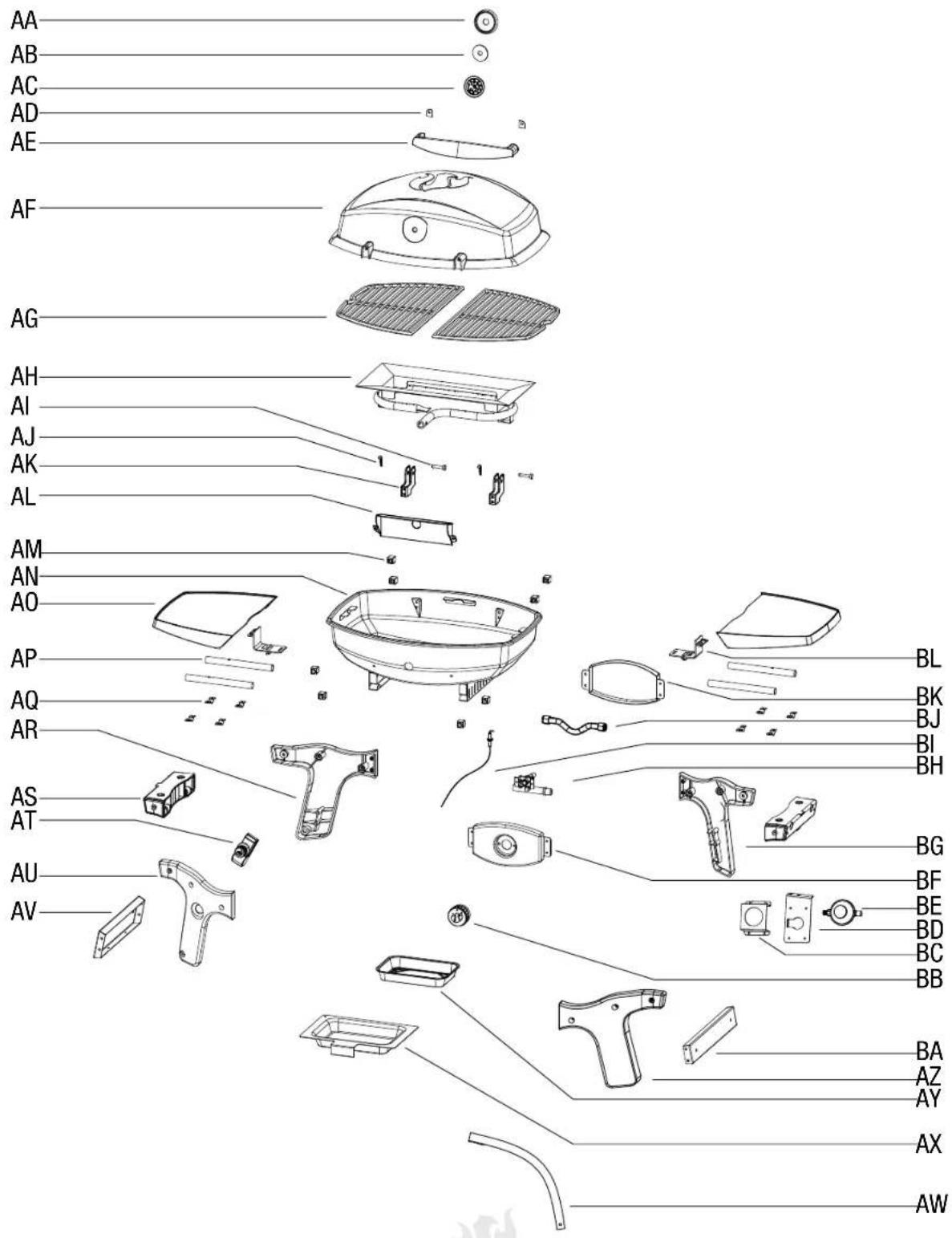

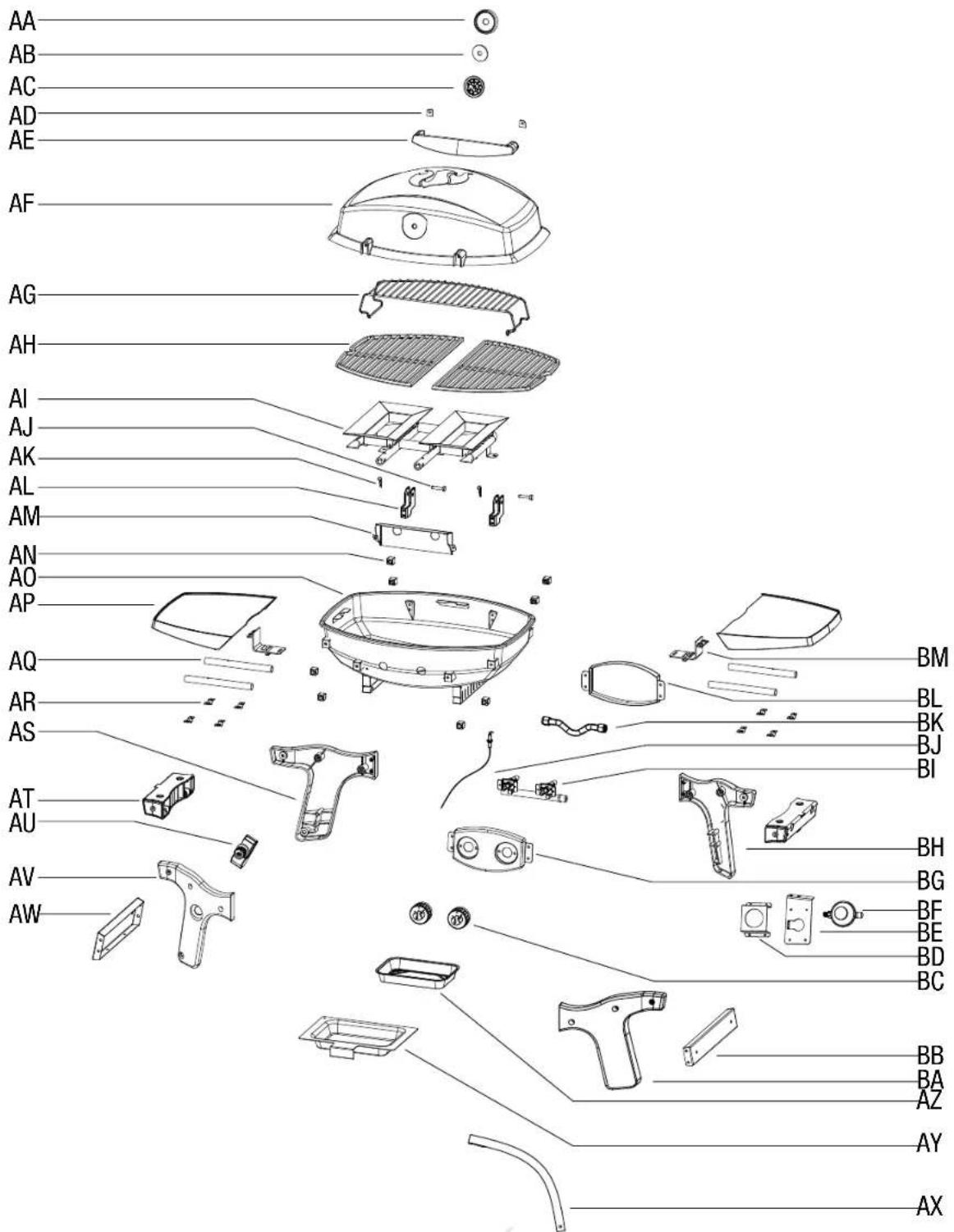

• Dépannage et pièces de rechange p. 41
• -45 Garantie Monteur/installateur Ces instructions de service contiennent des informations importantes nécessaires pour le montage correct et l'utili- sation sûre de cet appareil. Lire et respecter tous les avertissements et instructions avant de monter et d'utiliser cet appareil. Laisser ces instructions au client. Caractéristiques techniques 42262 Apport thermique: 12000BTU/h 42263 Apport thermique: 6500BTU/h x 2 Catégorie: propane à pression régulée Combustible: bouteilles jetables de propane 16,4 onces Régulateur: Pièce Landmann #PT0068 Client/utilisateur Respecter tous les avertissements et instructions lors de l'utilisation de cet appareil. Conserver ces instructions pour s'y référer ultérieurement. Si une odeur de gaz est perçue: p. 46

1. Couper le gaz qui alimente l'appareil.

2. Éteindre toute flamme nue.

3. Ouvrir le couvercle.

4. Si l'odeur persiste, se tenir à l'écart de l'appareil

et appeler immédiatement le fournisseur de gaz ou les pompiers.

5. Tout manquement au respect de ces

instructions peut entraîner une explosion ou un risque de brûlure qui peut engendrer des dommages matériels, des blessures corporelles ou la mort.

1. NE PAS entreposer ou utiliser de l'essence ou tout

autre liquide ou vapeur inflammable à proximité de cet appareil ou tout autre appareil.

2. Il est interdit d'entreposer une bouteille de gaz au

PL (propane liquide) non raccordée pour l'utilisation à proximité de cet appareil ou de tout autre appareil.

3. Ce gril est destiné à une UTILISATION EN

EXTÉRIEUR uniquement et ne doit pas être utilisé dans un bâtiment, un garage, sous des surplombs ou toute autre zone fermée.

4. NE PAS laisser un gril allumé sans surveillance.

Tenir les enfants et les animaux à distance du gril en toutes circonstances.

5. Cet appareil est conçu pour une utilisation en

extérieur uniquement. Il ne s'agit pas d'un appareil commercial.26

• Veiller à suivre scrupuleusement toutes les instructions de montage. Un montage incorrect de ce gril peut se révéler dangereux.

• NE JAMAIS utiliser de charbon, d'essence à briquets, d'essence, de kérosène ou d'alcool pour allumer ce gril.

• NE JAMAIS utiliser des briquettes de charbon ou de l'essence à briquets dans un gril au gaz.

• NE PAS déplacer le gril lorsqu'il est allumé.

• NE PAS se pencher au-dessus du gril ouvert lors de l'allumage ou de la cuisson.

• Toujours ouvrir le couvercle du gril lentement et avec précaution car la chaleur emprisonnée dans le gril peut engendrer de graves brûlures.

• NE PAS placer les mains ou les doigts sur le bord du foyer et du couvercle lorsque ce dernier est ouvert ou que le gril est chaud.

• Tenir les enfants et les animaux à distance du gril lors de l'utilisation. Des pièces accessibles peuvent être brûlantes.

• NE PAS tenter de débrancher l'assemblage de régulateur de gaz et de tuyau ou tout autre raccord de gaz lorsque le gril est en service.

• IL EST INTERDIT de placer ce gril sous une construction combustible suspendue non protégée. Toujours respecter une distance minimale de 24" par rapport au bas, au haut et à l'arrière et de 24" par rapport aux côtés du gril (voir ci-dessous). Informations de sécurité importantes Les avertissements et mises en garde contenus dans ces instructions de service peuvent entraîner de graves blessures corporelles ou la mort, ou peuvent engendrer un incendie ou une explosion responsable de dommages matériels.

• Ce gril est un appareil d'extérieur et NE DOIT PAS être exploité dans un bâtiment, un garage ou toute autre zone fermée.

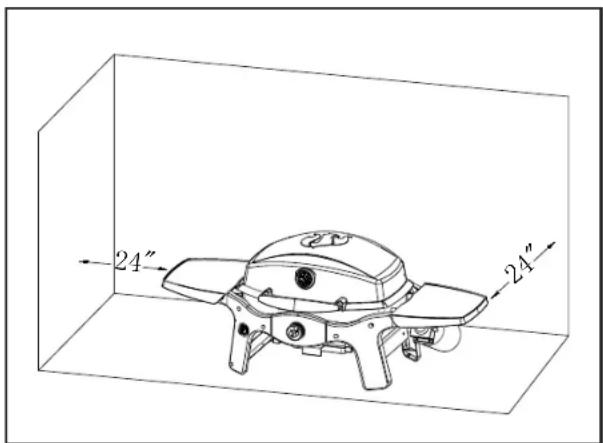

• NE PAS obstruer le flux d'air de combustion et de ventilation. Garder les orifices de ventilation du corps de la bouteille dégagés et exempts de débris.

• Si les brûleurs devaient s'éteindre lorsque le gril est en service, fermer toutes les valves de gaz. Ouvrir le couvercle et attendre cinq minutes avant de tenter de rallumer le gril en utilisant les instructions d'allumage.

• Garder ce gril dégagé et exempt de matériau combustible, d'essence ou d'autres vapeurs et liquides inflammables.

• NE JAMAIS entreposer une bouteille de propane liquide supplémentaire ou débranchée sous ou à proximité de ce gril.

• Toujours utiliser des gants ou des maniques thermorésistant(e)s pour barbecue lors de l'exploitation du gril.

• NE PAS laisser un gril chaud sans surveillance et ne pas le déplacer pendant l'exploitation.

• Ce gril n'est pas destiné à être utilisé dans ou installé sur des véhicules de loisir, des bateaux, des remorques mobiles ou tout autre emplacement mobile.

• NE PAS placer une housse de protection pour gril ou tout autre objet inflammable sur le gril lorsqu'il est en service ou qu'il est chaud.

• L'entreposage d'un appareil de cuisson d'extérieur à l'intérieur est permis uniquement si la bouteille est débranchée et retirée de l'appareil de cuisson au gaz d'extérieur.

• Lorsque l'appareil n'est pas utilisé, s'assurer que le gaz est COUPÉ sur la bouteille d'alimentation.

• Les bouteilles doivent être entreposées à l'extérieur et hors de portée des enfants. La bouteille ne doit pas être entreposée dans un bâtiment, un garage ou d'autres zones fermées. L'assemblage de régulateur de pression et de tuyau métallique fourni avec ce gril doit être utilisé. Toute demande d'assemblage de régulateur et de tuyau métallique de rechange doit être effectuée par l'intermédiaire du fabricant, LANDMANN-USA. 24" 24"27 Informations de sécurité importantes

• Toujours inspecter le tuyau métallique d’alimentation en gaz avant chaque utilisation. Si le tuyau métallique présente des signes d’abrasion ou de coupure, NE PAS utiliser le gril. Le tyau métallique doit être remplacé avant de réutiliser l’appareil.

• Toujours contrôler l’absence d’insectes et de nids d’insectes sur les brûleurs et les tubes de venturi. Un tube obstrué peut entraîner un incendie sous le gril.

• Toujours vérifier l’absence de fuites sur les raccordements à chaque raccordement et débranchement de la bouteille d’alimentation en gaz PL.

• NE PAS élargir les orifices des valves ou des brûleurs lors du nettoyage des valves ou des brûleurs.

• Si un sifflement de gaz s'échappant de la bouteille de gaz PL est vu, entendu ou senti, s'écarter de la bouteille de gaz PL. NE PAS tenter de résoudre le problème soi-même, et appeler les pompiers.

• Si un feu de graisse se déclare, ÉTEINDRE le brûleur et laisser le couvercle fermé jusqu'à ce que le feu s'éteigne.

• NE PAS modifier ce gril de quelque façon que ce soit. Toute modification annule automatiquement la garantie.

• NE PAS utiliser le gril dans des conditions de vent fort. La bouteille d'alimentation en gaz PL à utiliser doit être construite et marquée conformément à la spécification relative aux bouteilles de gaz PL du Ministère américain des transports (DOT) ou de la Norme nationale canadienne CAN/ CSB-b339 (bouteilles, sphères et tubes pour le transport de marchandise dangereuse). Les grils au gaz PL mobiles requièrent un système d'alimentation en combustible constitué d'un régulateur et d'une bouteille d'alimentation en gaz PL. Pour éviter toute possibilité de renversement du gril, NE JAMAIS placer plus de 5 livres (2 270 g) sur la table latérale. S'assurer de serrer toutes les pièces (vis, écrous, boulons, etc.) plusieurs fois par an et avant chaque saison d'utilisation du gril NE JAMAIS laisser de la nourriture en train de cuire sans surveillance. Surveiller en permanence la nourriture aide à maintenir une température constante, à économiser du combustible, à améliorer la saveur des aliments et à limiter les flambées soudaines. Installation pour griller des aliments

1. Débloquer le couvercle en détachant la bande Velcro

2. Installer le récupérateur de graisse

3. Brancher la bouteille de propane

4. Gril prêt pour griller des aliments

Préparation au transport

1. S'assurer que le gril est froid

2. Retirer la bouteille de propane

3. Retirer et nettoyer le récupérateur de graisse

4. Bloquer le couvercle avec la bande Velcro

5. Gril prêt pour le transport

Attention: en cas de transport dans un véhicule, s'assurer d'utiliser du plastique ou une bâche sous le gril, au cas où de la graisse ou de l'huile coule. Un incendie entraînant la mort ou des blessures graves peut se déclarer si les points suivants ne sont pas scrupuleusement respectés: NE JAMAIS entreposer ou utiliser de l'essence ou toute autre substance volatile à proximité de ce gril. NE JAMAIS entreposer une bouteille de propane de rechange à proximité de ce gril ou à proximité de toute autre source potentielle de chaleur. NE PAS entreposer de bouteilles de gaz de rechange dans ou à proximité du gril. Placer un capuchon anti-poussière sur la valve de la bouteille lorsqu'elle n'est pas utilisée. Installer uniquement le type de capuchon anti-poussière fourni avec la valve de la bouteille sur la sortie de la valve de la bouteille. Les autres types de capuchons ou bouchons peuvent entraîner une fuite de propane. Ce produit contient des substances chimiques reconnues par l'État de Californie comme causes de cancers, de malformations congénitales ou autres troubles de l'appareil reproducteur. Avertissements de la Proposition 65 de l'État de Californie28 Informations de sécurité relatives au propane liquide (PL) Informations générales

• La conception de ce gril est certifiée par ETL pour une utilisation avec des bouteilles de propane jetables de 16,4onces.

• Ce gril NE PEUT PAS être converti pour le gaz naturel. NE PAS tenter de convertir ce gril pour un type de gaz différent. Informations de sécurité

• L'odeur du gaz PL est similaire à celle du gaz naturel.

• Le gaz PL est plus lourd que l'air et du gaz qui fuit peut s'accumuler dans des zones basses et résister à la dispersion.

• Les bouteilles de gaz PL ne doivent pas être laissées déposées ou manipulées brusquement.

• NE PAS utiliser une bouteille de gaz PL endommagée. Une bouteille de gaz PL cabossée ou rouillée ou une bouteille de gaz PL avec une valve endommagée peut être dangereuse et doit être immédiatement remplacée par une nouvelle bouteille.

• TOUJOURS fermer la valve de la bouteille après utilisation.

• TOUJOURS fermer la valve de la bouteille lors du débranchement du régulateur.

• TOUJOURS manipuler les bouteilles de gaz PL potentiellement vides avec autant de précaution qu'une bouteille de gaz PL pleine. De la pression de gaz peut être encore présente à l'intérieur d'une bouteille de gaz PL potentiellement vide.

• NE JAMAIS entreposer ou transporter une bouteille de gaz PL dans un endroit où la température peut atteindre 125°F (52°C).

• Tenir les bouteilles de gaz PL à l'écart des enfants et des animaux.

• NE PAS entreposer des bouteilles de gaz PL débranchées dans un bâtiment, un garage ou d'autres zones fermées.

• Si la bouteille de gaz PL est conservée dans le gril entre les utilisations, s'assurer de conserver à la fois le gril et la bouteille dans une zone à l'extérieur avec une bonne ventilation.

• TOUJOURS effectuer un test de fuites sur le raccord entre la bouteille de gaz PL et le régulateur lors du remplacement des bouteilles de gaz PL. Important L'installation de l'appareil au gaz PL des États-Unis doit être conforme aux règlements et ordonnances locaux. En l'absence de règlements locaux, l'installation de l'appareil doit être conforme soit au National Fuel Gas Code, ANSI Z223.1/NFPA54, soit au Natural Gas and Propane Appliance code, CSA B149.1, soit au Propane Storage and Handling Code, B149.2, si applicable. Pour le Canada, l'installation de ce gril doit être conforme aux règlements locaux et/ou à la norme CSA-B149.2 (Propane Storage and Handling Code). Examiner les directives et consignes de sécurité ci-dessous lors de l'utilisation du gaz au propane liquide (PL).29 42262 Étendue des fournitures Pièce Description Quantité 1 Poignée 1 2 Grille de cuisson 2 3 Gril 1 4 Tablette latérale 2 5 Bouton de commande 1

Revêtement de bac récupérateur de graisse en alu- minium

7 Bac récupérateur de graisse 1

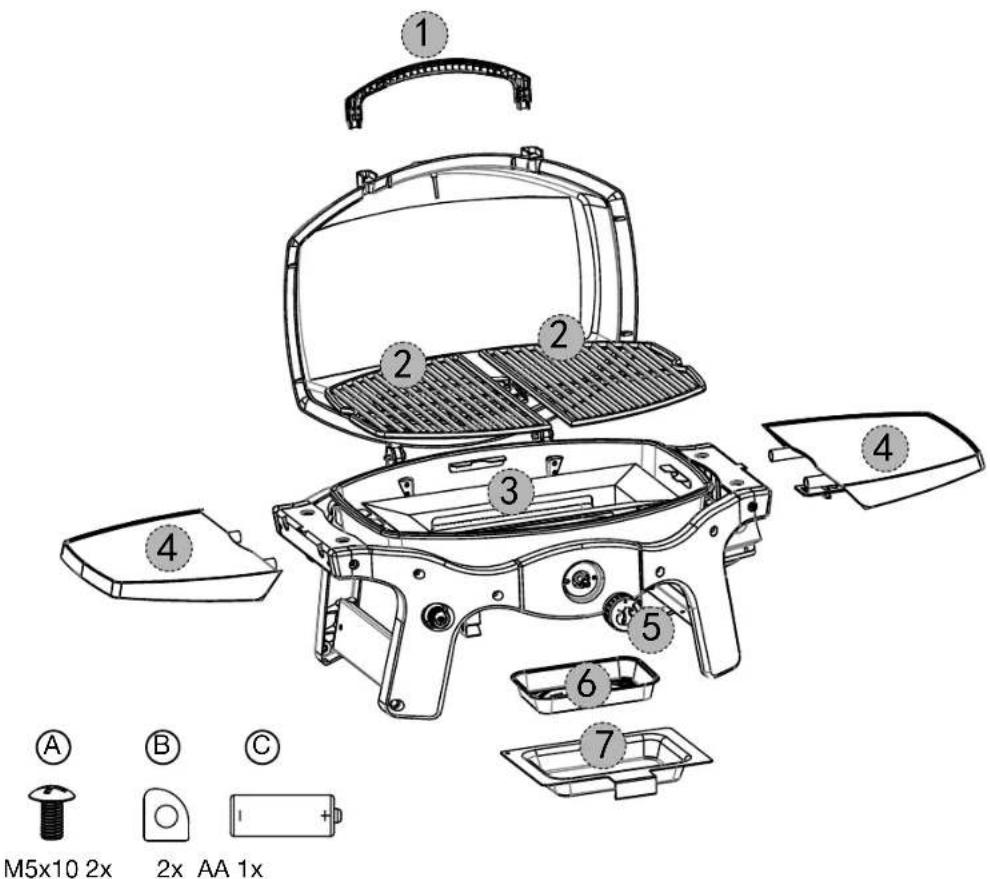

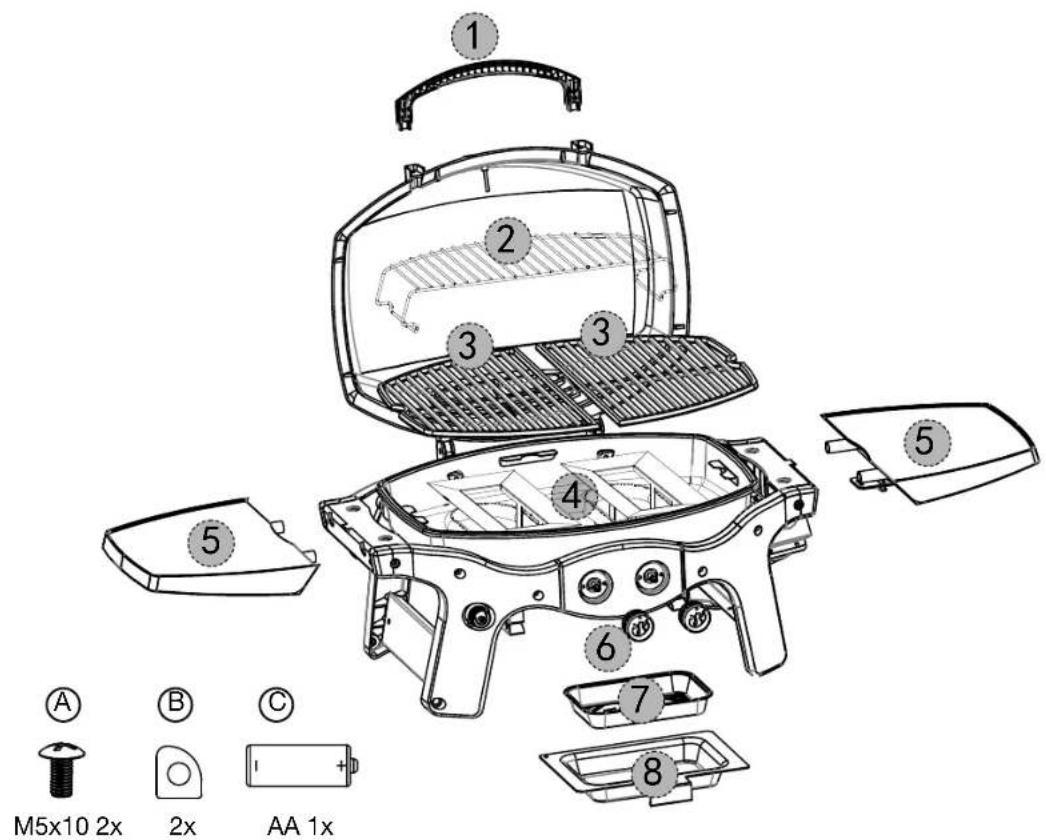

M5x10 2x 2x AA 1x A B C30 42263 Étendue des fournitures Pièce Description Quantité 1 Poignée 1 2 Grille de maintien au chaud 1 3 Grille de cuisson 2 4 Gril 1 5 Tablette latérale 2 6 Bouton de commande 2

Revêtement de bac récupérateur de graisse en alu- minium

8 Bac récupérateur de graisse 1

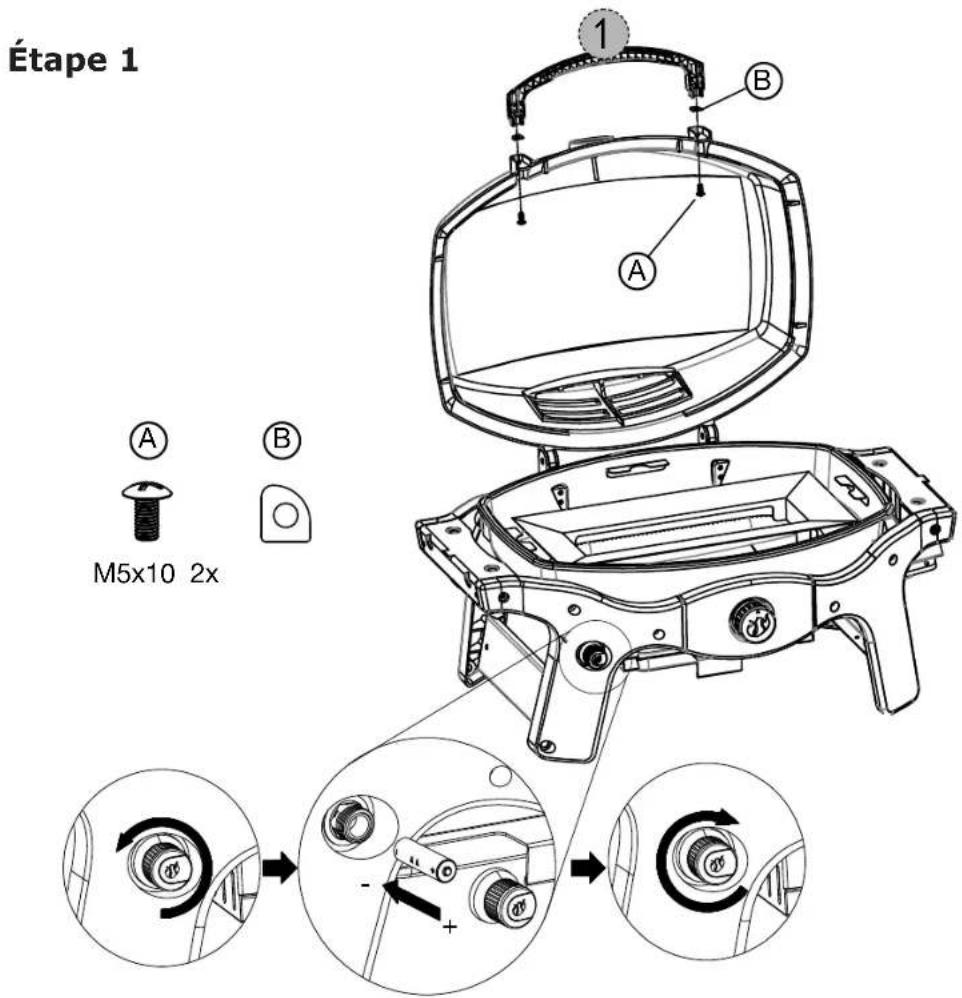

2x AA 1x B C31 Préparation Avant de commencer le montage de ce gril, retirer l'intégralité de l'emballage et vérifier que toutes les pièces de montage sont incluses (voir Étendue des fournitures, p. 6 et 7). Si une pièce manque ou est endommagée, NE PAS tenter de monter le produit. Temps de montage estimé: quelques minutes. Outils requis: tournevis Phillips Head. 42262 Instructions de montage Étape 1

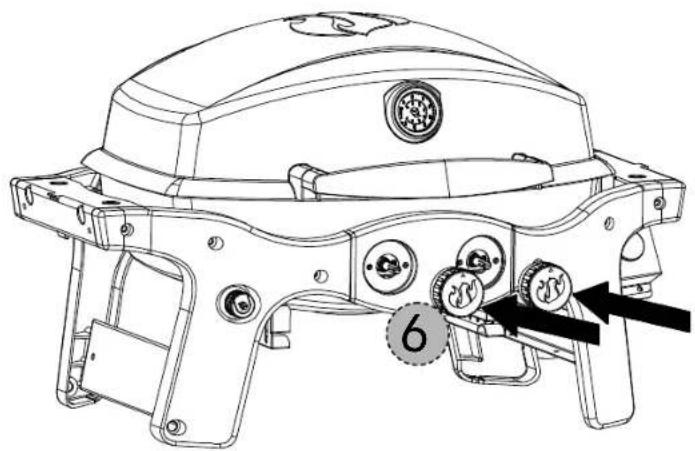

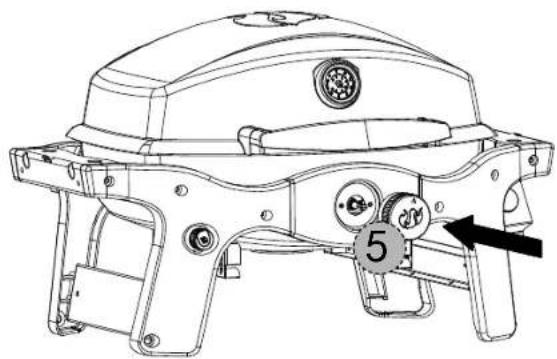

B32 42262 Instructions de montage Étape 2 Étape 3

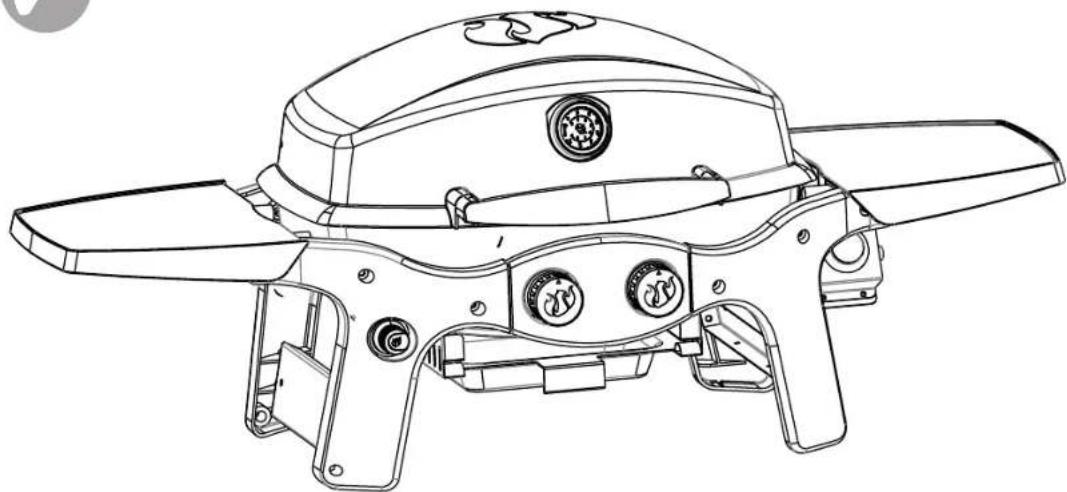

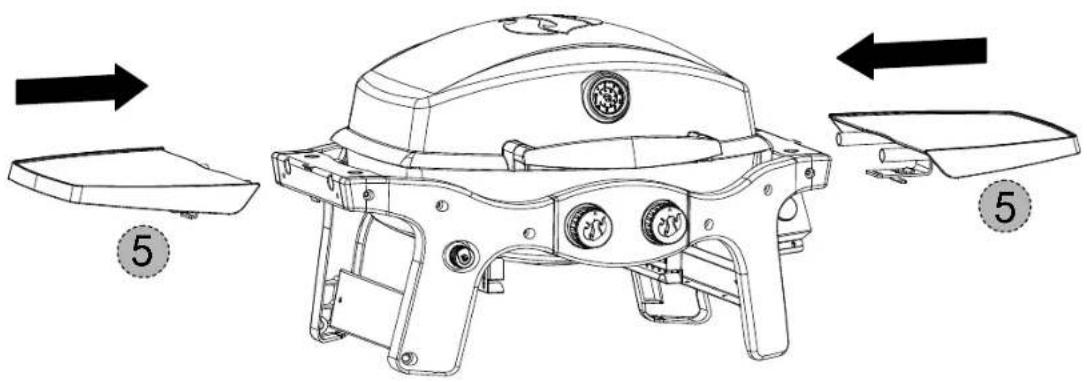

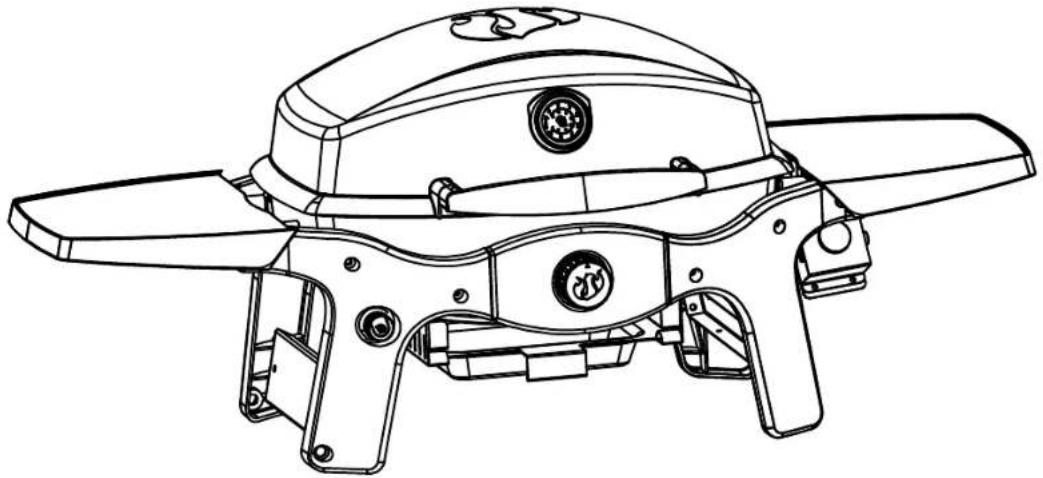

Étape 433 Étape 5 42262 Instructions de montage

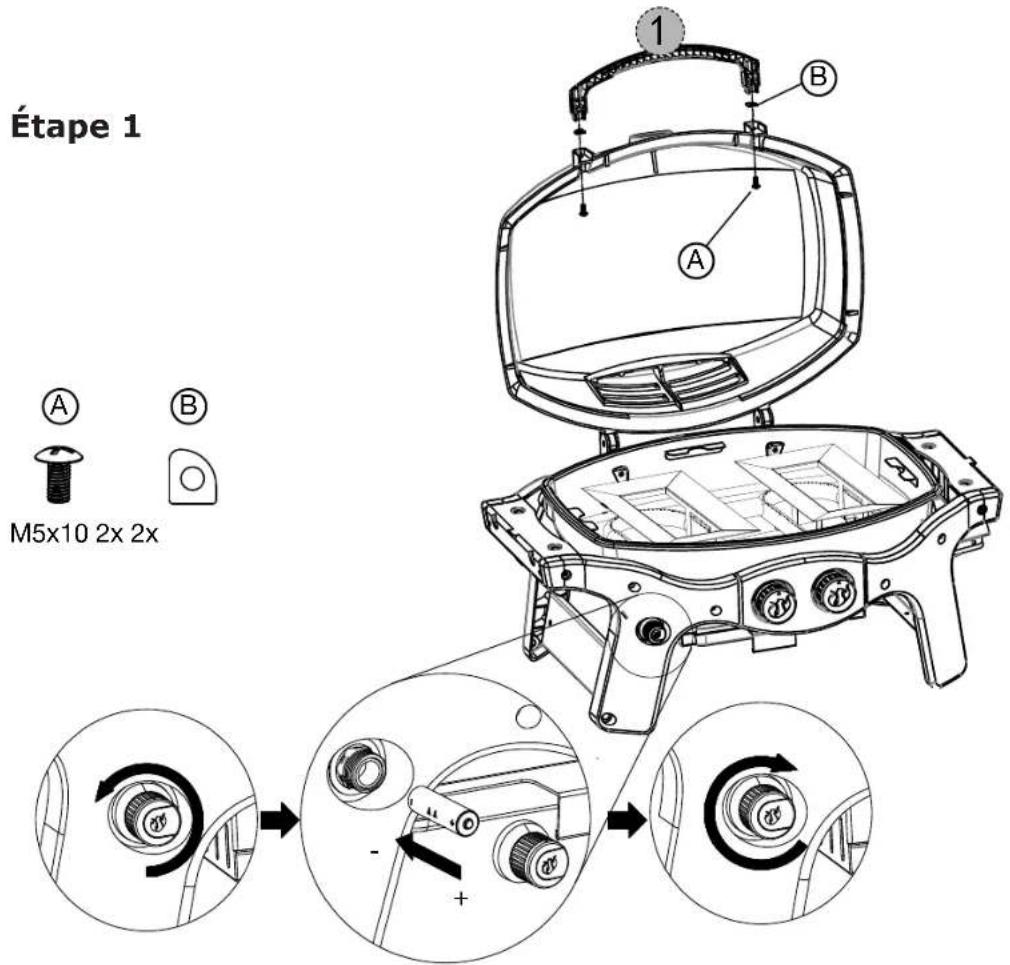

封面图34 42263 Instructions de montage Étape 1 Étape 2

Étape 3 Étape 4 42263 Instructions de montage

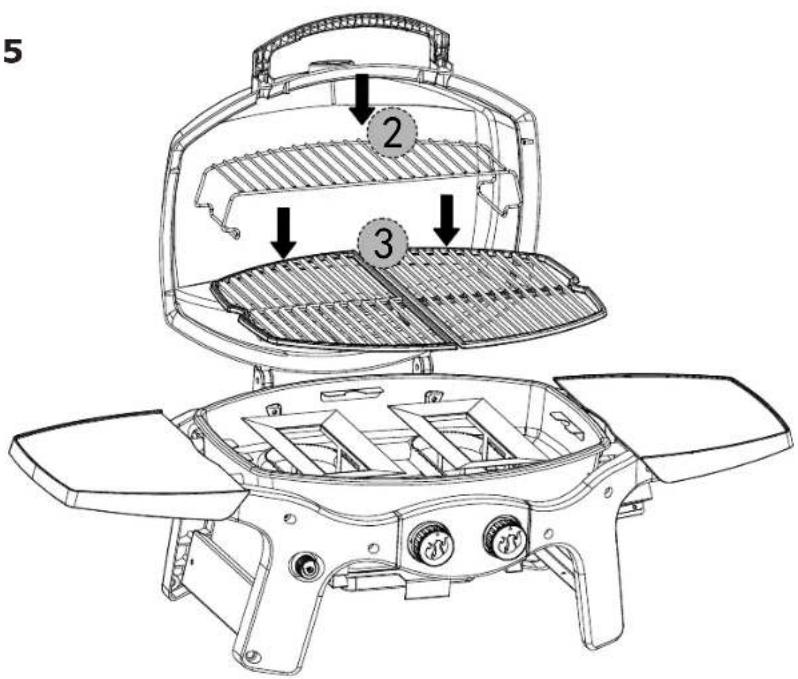

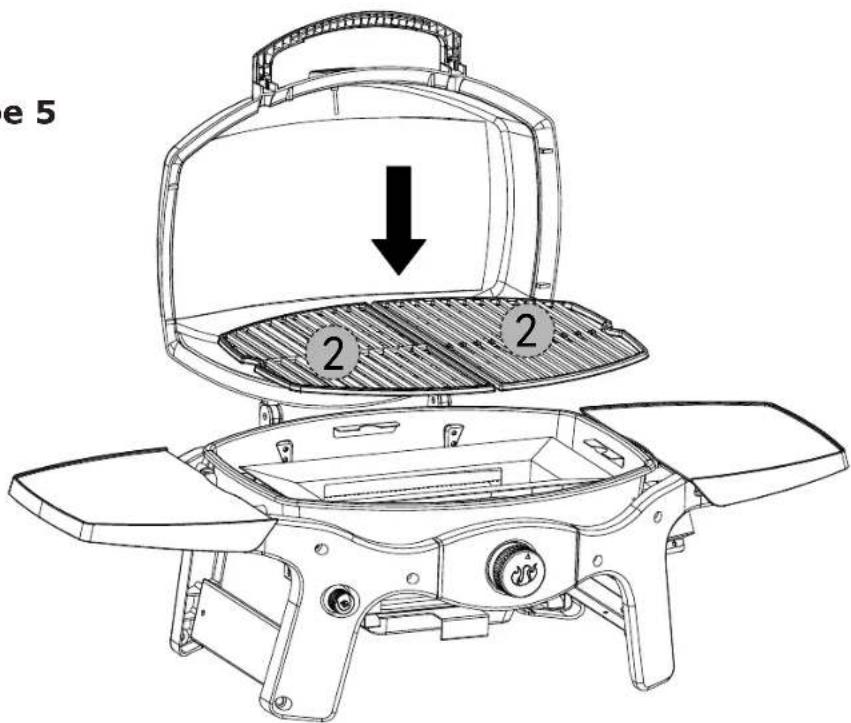

Étape 5 42263 Instructions de montage

封面图37 Raccordement de la bouteille de gaz Fonctionnement Installation de la bouteille de propane jetable 16,4onces NOTE: le Pantera mobile est réglé en usine pour utiliser une bouteille de propane jetable de 16,4onces. Avant de fixer la bouteille de propane, s'assurer que le bouton de commande est en position OFF (arrêt). Retirer le capuchon en plastique du haut de la bouteille de propane et visser fermement le cylindre dans le régulateur à la main.

1. Débrancher la bouteille de propane de la valve du

régulateur lorsque le gril n'est pas utilisé.

2. NE PAS obstruer le flux d'air de combustion et d'air

de ventilation vers le gril. Utiliser uniquement le gaz spécifié. Garder le gril sur une surface plane. Garder le récupérateur de graisse vide au démarrage. Contrôle des fuites

1. Préparer une solution pour fuites de 2 à 3 onces en

mélangeant une dose de liquide vaisselle avec trois doses d'eau.

2. S'assurer que le bouton de commande est en

position OFF (arrêt).

3. Pulvériser de la solution sur la valve du réservoir

jusqu'au raccord de la valve.

4. Inspecter si la solution fait des bulles sur les raccords.

Si aucune bulle n'apparaît, le raccord est sûr.

5. Si des bulles apparaissent, une fuite est présente.

6. Débrancher le régulateur du réservoir et le rebrancher.

S'assurer que le raccord est serré et sûr.

7. Réitérer le test avec la solution.

8. Si des bulles «grandissantes» apparaissent, ne pas

utiliser ou déplacer la bouteille de PL. Contacter un fournisseur de gaz PL ou les pompiers! Pour éviter tout risque d'incendie ou d'explosion lors du test de fuites:

1. TOUJOURS effectuer le «test de fuites»

avant l'allumage du gril et à chaque fois que la bouteille est raccordée pour utilisation.

2. NE PAS fumer ou permettre d'autres

sources d'allumage dans la zone lors de la réalisation d'un test de fuites.

3. Effectuer le test de fuites à l'extérieur,

dans une zone bien ventilée.

4. NE PAS utiliser d'allumettes, de briquets ou

une flamme pour vérifier l'absence de fuites.

5. NE PAS utiliser le gril avant que toutes les

fuites aient été colmatées. Si le colmatage d'une fuite est impossible, débrancher l'alimentation en propane, appeler un service pour appareils au gaz ou le fournisseur local de gaz propane. Tout manquement au respect de la période de cinq minutes d'attente peut entraîner une flambée explosive, qui peut causer de graves blessures corporelles ou la mort. NE PAS se pencher au-dessus du gril ouvert lors de l'allumage. Avant la première utilisation, il est important de nettoyer le gril avec de la chaleur. Cela va nettoyer les pièces internes en brûlant les résidus ou les odeurs issus du processus de fabrication. Pour effectuer ce nettoyage, exploiter le gril pendant environ 15 à 20 minutes au réglage de chaleur maximal avec le couvercle de cuisson fermé. IMPORTANT Lire ces instructions avant de tenter d'allumer le gril. Instructions d'allumage

1. Lire toutes les instructions avant l'allumage.

2. Ouvrir le couvercle pendant l'allumage.

3. Enfoncer et tourner le bouton de commande

souhaité en position HIGH (haut), puis appuyer sur le bouton de l'allumeur électronique et le maintenir jusqu'à ce que la flamme s'allume.

4. Si l'allumage ne s'effectue pas dans les 5secondes,

désactiver la commande du brûleur, attendre 5 minutes et réitérer la procédure d'allumage.

5. Pour éteindre le brûleur, enfoncer le bouton de

commande et le tourner dans le sens horaire en position OFF (arrêt). Toujours retirer la bouteille de gaz et le récupérateur de graisse avant de transporter ou d'entreposer le gril.Fonctionnement Tout manquement à ouvrir le couvercle avant l'allumage peut entraîner une flambée explosive, qui peut causer de graves blessures corporelles ou la mort. Allumage avec une allumette

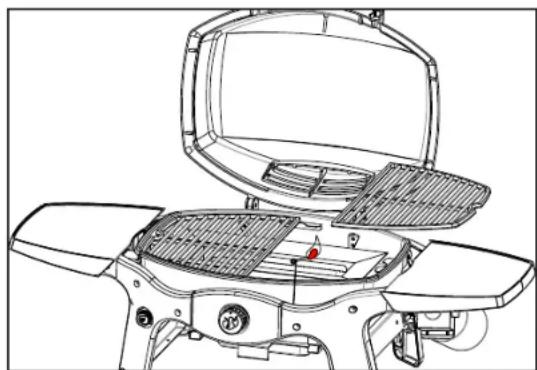

1. Craquer et placer une longue allumette en bois ou utiliser un long briquet au butane et passer à travers les

espaces dans les grilles de cuisson près des orifices sur le brûleur.

2. Enfoncer et tourner le bouton de commande dans le sens antihoraire en position «Max».

3. Si l'allumage ne s'effectue pas dans les 5secondes, désactiver la commande du brûleur, attendre 5 minutes

et réitérer la procédure d'allumage.

4. Pour éteindre le brûleur, enfoncer le bouton de commande et le tourner dans le sens horaire en position OFF

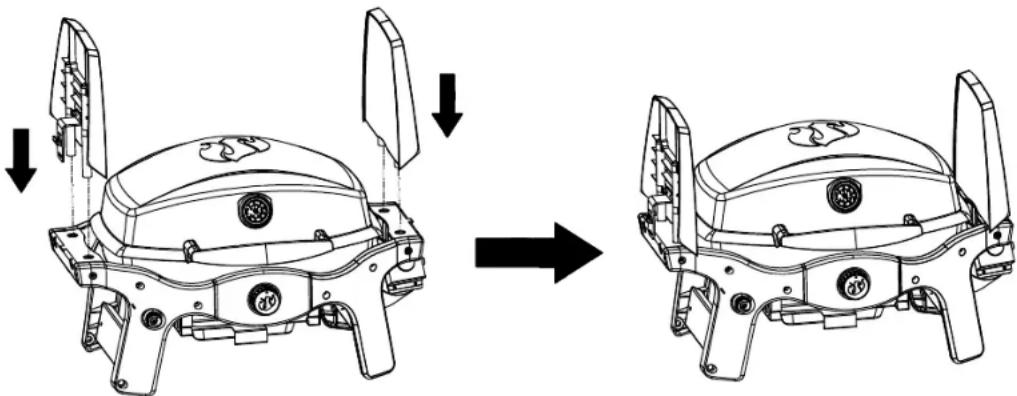

(arrêt). Déplacement et entreposage Attention: une collision avec le gril ou avec un quelconque objet métallique peut engendrer des blessures. Être vigilant lors du déplacement d'un gril au gaz mobile. Déplacement du gril: NE PAS déplacer le gril lorsqu'il est allumé ou chaud, ou lorsque des objets se trouvent sur la surface de cuisson ou les tables latérales. Retirer la bouteille de propane. Bloquer le couvercle avec la bande Velcro. Nettoyer et retirer le bac récupérateur de graisse avant de déplacer le gril pour éviter tout renversement. Mettre les tablettes latérales en position verticale. Se déplacer doucement avec le gril, NE PAS courir lors du déplacement du gril. Après le déplacement du gril: Contrôler l'absence de fuites sur tous les raccords de gaz qui pourraient résulter du mouvement. Contrôler le tube de venturi pour s'assurer qu'il est toujours sur l'orifice. Étapes à suivre avant d'entreposer le gril: Nettoyer le gril, y compris le bac récupérateur de graisse. Pour utilisation en extérieur uniquement. Si le gril est entreposé à l'intérieur, débrancher la bouteille et la laisser à l'extérieur. Si le gril est laissé à l'extérieur, retirer la bouteille et couvrir le gril pour le protéger contre les intempéries. Les housses de protection pour grils peuvent être achetées auprès d'un revendeur ou d'un fabricant de grils. Arrêt du gril Attention: NE PAS toucher les parties brûlantes du gril à mains nues! Utiliser impérativement des gants de protection. S'assurer que la bouteille jetable est débranchée lorsque le gril est entreposé. Tourner le bouton de commande en position OFF (arrêt).39 GoodFlame

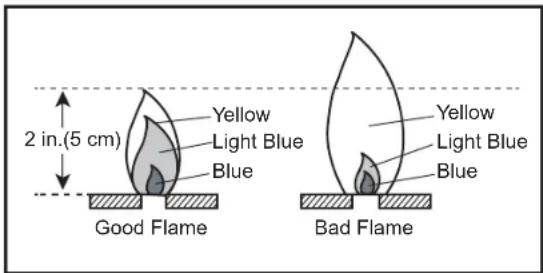

ellow LightBlue Blue BadFlame NE PAS tapisser le foyer ou le bac récupérateur de graisse de papier aluminium. Ne pas laisser de gouttes ou de résidus alimentaires sur les tentes de chaleur ou le bac récupérateur de graisse. Nettoyer régulièrement pour assurer une performance de cuisson correcte. Utiliser les directives suivantes pour garder le gril propre et conserver son aspect neuf. Avant chaque nettoyage, s'assurer que le bouton de commande est en position OFF (arrêt) et que le gril est froid au toucher. Nettoyage de l'extérieur du gril Utiliser une solution de détergent doux et d'eau chaude pour nettoyer l'extérieur du gril. Nettoyer soigneusement avec la solution d'eau savonneuse chaude. Rincer à l'eau et laisser sécher complètement. Nettoyage de l'intérieur du gril Pour la sécurité et l'efficacité, il est important de retirer tous les débris ou excès de graisse qui peuvent s'accumuler à l'intérieur du gril.

• Essuyer le couvercle intérieur avec de l'essuie-tout pour prévenir l'accumulation de graisse.

• Pour les tentes de chaleur en acier inoxydable, nettoyer les résidus avec une brosse métallique ou un grattoir plat.

• Retirer le récupérateur de graisse et le vider dans un récipient adapté. Essuyer ensuite avec de l'essuie-tout pour retirer l'excès de graisse. Récupérateur de graisse Le récupérateur de graisse est situé sous le gril. Jeter le revêtement en aluminium du récupérateur de graisse après chaque utilisation et le remplacer par un nouveau (article Landmann #42278). Note: laisser refroidir le récupérateur de graisse avant de tenter de le nettoyer. Contrôle de la flamme La flamme sortant du brûleur doit être une combinaison de bleu et de jaune et doit mesurer entre un et deux pouces (voir diagramme ci-dessus). Retirer le brûleur S'assurer que le bouton de commande est en position OFF (arrêt).

1. Retirer le fil d'allumage de l'allumeur.

2. Ouvrir le couvercle du gril et retirer les grilles de

3. À l'aide d'un tournevis Phillips 2pt, dévisser les vis

qui maintiennent le brûleur en place. Note: il s'agit d'une combinaison vis/écrou; s'assurer donc de tenir l'écrou lors du dévissage de la vis.

4. Glisser le brûleur hors du foyer.

• S'assurer que tous les orifices du brûleur sont exempts d'obstructions. Conseil: utiliser une épingle ou un trombone pour retirer les obstructions.

• S'assurer que le brûleur est exempt de dommages. Si un dommage est détecté, remplacer le brûleur.

• S'assurer que l'extrémité du brûleur et le filtre à air primaire sont exempts de nids d'insectes, de poussière ou de débris. Important: ne pas laisser le gril à l'extérieur en cas de mauvais temps s'il n'est pas couvert (housse de protection vendue séparément). L'eau de pluie peut s'accumuler à l'intérieur du gril, ou dans l'égouttoir s'il est laissé non couvert. Si l'égouttoir n'est pas nettoyer après utilisation et que le gril est laissé non couvert, l'égouttoir se remplit d'eau, entraînant une fuite de graisse et d'eau. Nous recommandons de nettoyer et d'entreposer l'égouttoir après chaque utilisation. Grilles de cuisson: Les grilles de cuisson peuvent être nettoyées immédiatement après la cuisson et après avoir éteint le gril. Porter un gant spécial barbecue et récurer les grilles de cuisson avec un chiffon humide. Si le gril est laissé à refroidir, le nettoyage des grilles est plus simple si elles sont retirées du gril et nettoyées avec un détergent doux. Attention : l'intégralité du nettoyage et de la maintenance doit être effectuée uniquement lorsque le gril est froid et avec l'alimentation en combustible coupée sur la bouteille. Les bouteilles de propane jetables doivent être débranchées du gril pendant le nettoyage. Si une brosse à poils est utilisée pour nettoyer les surfaces de cuisson, s'assurer qu'aucun poil détaché ne reste sur la surface de travail, car ils peuvent coller aux aliments. Entretien et maintenance40 Méthodes et conseils de cuisson Avant de faire griller des aliments

• S'assurer que les aliments sont complètement décongelés avant de les faire griller.

• Avec le couvercle du gril fermé, chauffer le gril à une puissance élevée pendant 5 à 10 minutes.

• NE PAS soulever le couvercle pendant le processus de préchauffage.

• Le processus de préchauffage à chaleur élevée est nécessaire pour faire dorer et sceller les jus des aliments.

• Pour la viande et la volaille très grasses, enlever l'excédent de gras de la viande et réduire le temps de préchauffage. Ces deux mesures aident à réduire les flambées de graisse qui goutte.

• Huiler légèrement les grilles de cuisson lors de la cuisson de viande, poisson ou volaille pauvre en graisse. Tenir compte du fait qu'une utilisation excessive d'huile peut engendrer un dépôt de cendre grise sur la nourriture. Pendant la cuisson

• La jauge de température sur le couvercle indique la température de cuisson à l'intérieur du gril.

• Retourner les aliments une seule fois si possible. Les jus sont perdu lorsque la viande est retournée plusieurs fois.

• Retourner la viande juste quand les jus commencent à apparaître à la surface.

• Éviter de piquer ou de couper la viande pour tester la cuisson. Cela entraîne l'écoulement des jus.

• Ajouter des sauces uniquement au cours des 10 dernières minutes de cuisson pour éviter qu'elles ne brûlent.

• La cuisson de la viande dépend du type de viande, de la taille, de la forme et de l'épaisseur de la viande, du réglage ou de la méthode de chauffe et de la durée sur le gril.

• Le temps de cuisson est plus long lorsque la hotte du gril est ouverte.

• Prolonger le temps de cuisson lorsqu'il fait froid et qu'il y a du vent, ou à des altitudes plus élevées. À l'inverse, réduire le temps de cuisson lorsqu'il fait extrêmement chaud.

• Les conditions de grillade peuvent requérir des ajustements des brûleurs pour obtenir et maintenir les bonnes températures de cuisson.

• Utiliser des pinces pour tourner et manipuler la viande et non une fourchette pour éviter de perdre les jus de la viande.

• Si une flambée se produit, tourner le bouton de commande en position OFF (arrêt) et déplacer les aliments sur une autre zone de la grille de cuisson. Une fois que les flammes se sont atténuées, rallumer les brûleurs à l'aide des instructions d'allumage décrites dans ces instructions de service.

• NE JAMAIS utiliser de l'eau pour éteindre une flamme sur un gril au gaz.41 Dépannage NE PAS pulvériser d'eau sur les flammes de gaz - cela peut endommager le gril Problème Cause Solution Le gril ne s'allume pas.

1. Le niveau de gaz de la bouteille de

2. La batterie de l'allumeur n'est pas

correctement installée ou la batterie doit être remplacée.

3. Toiles d'araignées ou nids d'insectes

4. Les orifices du brûleur sont obstrués.

5. Un « allumage avec une allumette »

peut être nécessaire.

6. Les raccordements de l'allumeur sont

7. Aucune étincelle ne s'allume à la

pointe de l'allumeur.

1. Remplacer la bouteille de propane.

2. Installer correctement ou remplacer la

batterie de l'allumeur.

3. Nettoyer le venturi.

4. Nettoyer les composants.

5. Allumer le gril selon l'«allumage avec une

allumette » décrit dans ces instructions de service.

6. Rebrancher ou remplacer le câblage de

7. Remplacer l'allumeur.

La flamme ne reste pas allumée.

1. Le niveau de gaz de la bouteille de

2. Le brûleur n'est pas installé correcte-

2. Réinstaller le brûleur correctement et

nettoyer les débris. La flamme est faible, irrégulière ou bruy- ante.

1. Le niveau de gaz de la bouteille de

2. Les orifices du brûleur peuvent être

3. Le gril peut être placé dans une zone

trop exposée au vent.

4. Des obstructions telles que des

débris de graisse ou des insectes sont présentes dans les arrivées d'air.

1. Remplacer la bouteille de propane.

2. Contrôler et nettoyer les orifices du

3. Attendre que le vent faiblisse pour con-

4. Nettoyer les obstructions présentes

dans les arrivées d'air du brûleur. Flambées exces- sives 1. Les flambées sont normalement dues à un excès de graisse de la viance en train de cuire.

2. Le gril est sale.

3. La température de cuisson peut être

4. Le couvercle est fermé.

5. Les aliments sont trop cuits ou brûlés.

6. Le foyer et le récupérateur de graisse

sont remplis de graisse

1. Enlever le gras de la viande en train de

2. S'assurer que le gril est propre.

3. Maintenir la flamme basse.

4. Laisser le couvercle ouvert lors de la

cuisson pour éviter les flambées exces- sives.

5. Déplacer les aliments sur une autre

zone du gril jusqu'à ce que les flammes s'atténuent.

6. Nettoyer le foyer et le récupérateur de

graisse. Le gril ne chauffe pas suffisamment.

1. Le niveau de gaz de la bouteille de

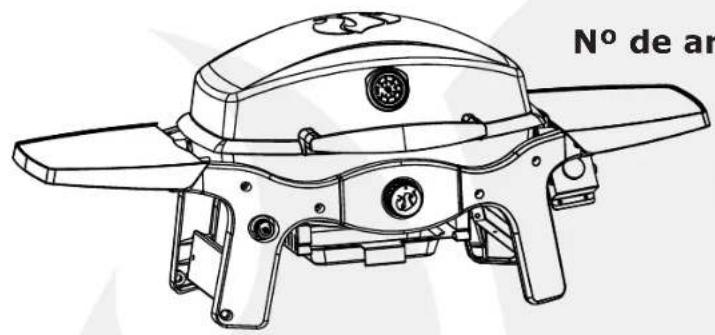

42262 Pièces de rechange

BL43 42262 Liste des pièces de rechange Pièce Description Qté Pièce # AA Collerette de jauge de température 1 PT0129 AB Entretoise isolante 1 PT0124 AC Jauge de température 1 PT0046 AD Entretoise de poignée du couvercle 2 PT0023 AE Poignée du couvercle 1 PT0003 AF Couvercle du gril 1 PT0005 AG Grille de cuisson 2 PT0047 AH Assemblage de brûleur et tente de chaleur 1 PT0048 AI Goupille de charnière du couvercle 2 PT0130 AJ Goupille de verrouillage « R » 2 PT0131 AK Support de charnière du couvercle 2 PT0049 AL Écran thermique 1 PT0050 AM Tapis thermo-isolant 8 PT0051 AN Foyer du gril 1 PT0102 AO Tablette latérale 2 PT0053 AP Baguette de tablette latérale 4 PT0054 AQ Support de baguette de tablette latérale 8 PT0055 AR Pied arrière gauche 1 PT0056 AS Renfort supérieur 2 PT0057 AT Allumeur 1 PT0058 AU Pied avant gauche 1 PT0059 AV Renfort inférieur gauche 1 PT0060 AW Sangle du gril 1 PT0061 AX Bac récupérateur de graisse 1 PT0062 Pièce Description Qté Pièce # AY Revêtement de bac récupérateur de graisse en aluminium 1 PT0063 AZ Pied avant droit 1 PT0064 BA Renfort inférieur droit 1 PT0065 BB Bouton de commande 1 PC0145 BC Support de régulateur

1 PT0066 BD Support de régulateur

1 PT0067 BE Régulateur 1 PT0068 BF Panneau de commande 1 PT0069 BG Pied arrière droit 1 PT0070 BH Assemblage de valve et collecteur 1 PT0071 BI Électrode et fil 1 PT0100 BJ Tube flexible 1 PT0101 BK Panneau arrière 1 PT0072 BL Verrou de tablette latérale 2 PT0073 Pièces non illustrées Instructions de service 1 PT0074 Pack matériel 1 PT007544 42263 Pièces de rechange

BL45 42263 Liste des pièces de rechange Pièce Description Qté Pièce # AA Collerette de jauge de température 1 PT0129 AB Entretoise isolante 1 PT0124 AC Jauge de température 1 PT0046 AD Entretoise de poignée du couvercle 2 PT0023 AE Poignée du couvercle 1 PT0003 AF Couvercle du gril 1 PT0005 AG Grille de maintien au chaud 1 PT0076 AH Grille de cuisson 2 PT0047 AI Assemblage de brûleur et tente de chaleur 1 PT0125 AJ Goupille de charnière du couvercle 2 PT0130 AK Goupille de verrouillage « R » 2 PT0131 AL Support de charnière du couvercle 2 PT0049 AM Écran thermique 1 PT0126 AN Tapis thermo-isolant 8 PT0051 AO Foyer du gril 1 PT0099 AP Tablette latérale 2 PT0053 AQ Baguette de tablette latérale 4 PT0054 AR Support de baguette de tablette latérale 8 PT0055 AS Pied arrière gauche 1 PT0056 AT Renfort supérieur 2 PT0057 AU Allumeur 1 PT0058 AV Pied avant gauche 1 PT0059 AW Renfort inférieur gauche 1 PT0060 AX Sangle du gril 1 PT0061 Pièce Description Qté Pièce # AY Bac récupérateur de graisse 1 PT0062 AZ Revêtement de bac récupérateur de graisse en aluminium 1 PT0063 BA Pied avant droit 1 PT0064 BB Renfort inférieur droit 1 PT0065 BC Bouton de commande 2 PC0145 BD Support de régulateur

1 PT0066 BE Support de régulateur

1 PT0067 BF Régulateur 1 PT0068 BG Panneau de com- mande 1 PT0127 BH Pied arrière droit 1 PT0070 BI Assemblage de valve et collecteur 1 PT0128 BJ Électrode et fil 1 PT0100 BK Tube flexible 1 PT0101 BL Panneau arrière 1 PT0072 BM Verrou de tablette latérale 2 PT0073 Pièces non illustrées Instructions de service 1 PT0074 Pack matériel 1 PT007546 Garantie Ce barbecue au gaz propane est garanti exempt de défauts de matériaux et de fabrication s'il est assemblé correctement, utilisé dans un environnement extérieur et entretenu comme indiqué dans ces instructions pour les périodes de temps mentionnées ci-dessous, à compter de la date de l'achat au détail d'origine. 10 ans - couvercle 5 ans - grilles de cuisson 2 ans - toutes les autres pièces Cette garantie ne couvre pas les dommages dus à la corrosion, la décoloration, l'écaillement ou les problèmes liés à la négligence, une utilisation abusive, un accident, une utilisation incorrecte, une application non conforme, un montage incorrect, des dommages de transport, une utilisation commerciale ou TOUTE modification apportée à ce produit. Les coûts de main d'œuvre pour la réparation ne sont pas couverts. Cette garantie est la seule garantie offerte et remplace toutes les autres garanties, implicites ou explicites, ce qui inclut la garantie tacite, le merchandising ou l'utilisation à une fin particulière. Toutes les pièces de rechange qui satisfont les exigences de garantie seront expédiées sans frais à la discrétion du fabricant (expéditions par voie terrestre, US Mail, UPS ou FedEx). Les frais de traitement spéciaux (par ex. le lendemain ou surlendemain) seront à la charge du client. Toutes les réclamations en garantie s'appliquent uniquement à l'acheteur original et requièrent une preuve de l'achat certifiant la date d'achat. Ne pas renvoyer de pièces sans avoir au préalable obtenu un numéro d'autorisation de retour de notre service après-vente. Notre service après-vente peut être contacté au: 1-800-321-3473 de 8h00 à 17h00 (EST) (anglais uniquement), ou par courriel à: CustomerService@landmann-usa.com Noter que pour les États-Unis, certains états n'autorisent pas l'exclusion ou la limitation des dommages accidentels ou consécutifs ou des limitations de la durée d'une garantie tacite, les limitations ou exclusions susmentionnées ne s'appliquent donc pas dans ce cas. Cette garantie vous confère des droits légaux spécifiques, et vous pouvez également disposer d'autres droits légaux qui peuvent varier d'un état à l'autre. Landmann USA, Inc. 7405 Graham Rd Fairburn, Ga 302130 www.landmann-usa.com封面图
