MODE D'EMPLOI RB24EAP HiKOKI

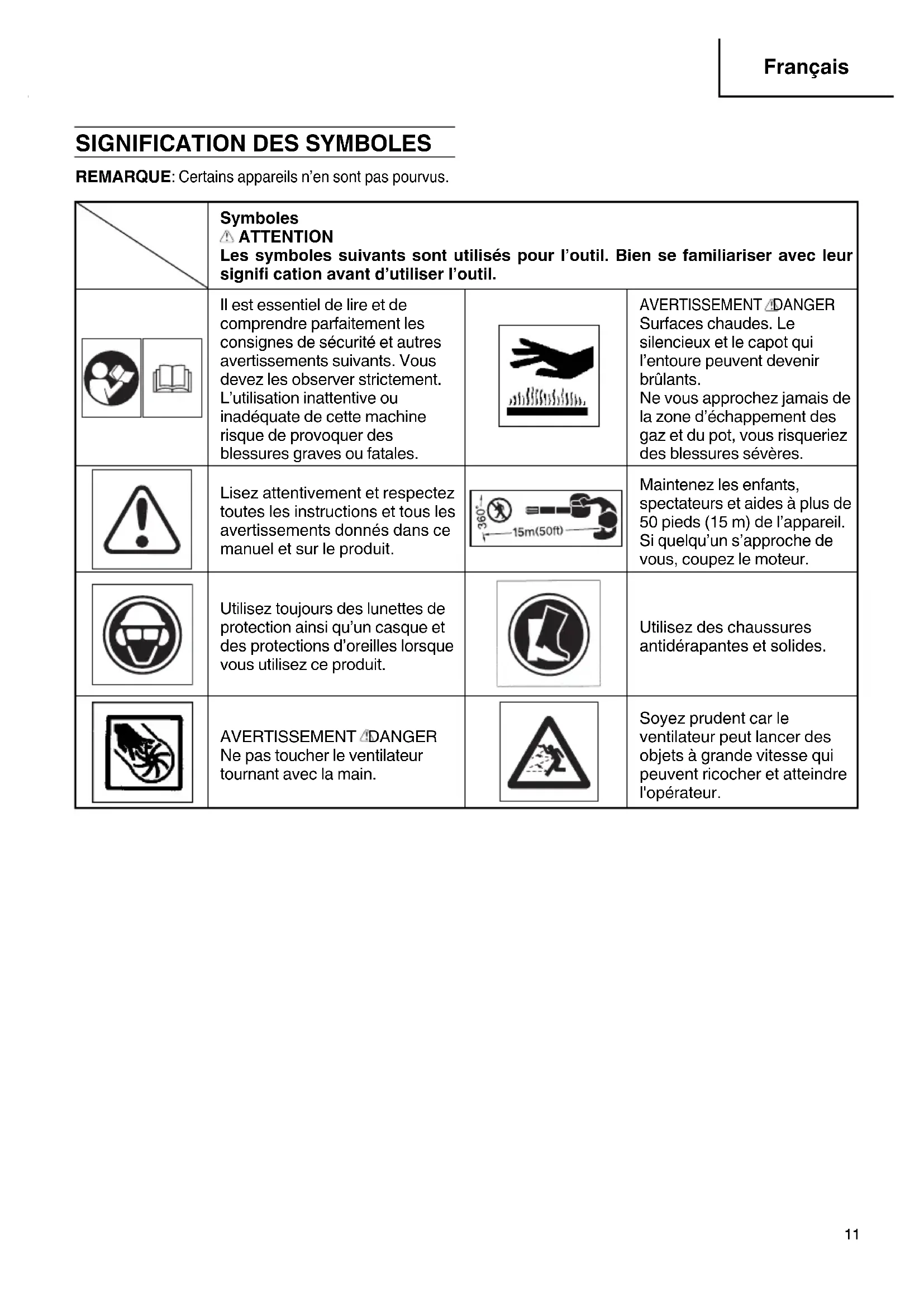

DESCRIPTION Ce manuel étant commun à plusieurs modèles, vous constaterez peut-être certaines diff érences entre les images et votre appareil. Suivez les instructions relatives à votre modèle.
1. Bouchon du réservoir de carburant
3. Poignée du lanceur
4. Réservoir de carburant
8. Œillet d’accrochage
9. Interrupteur marche-arrêt
12. Filet protecteur
13. Bougie d’allumage
14. Bouton étangleur
Sécurité de l’utilisateur ○ Un masque servant de fi ltre antipoussière doit être porté duant l’opération de la souffl euse. ○ Portez toujours une visière et des lunettes de protection. ○ Portez toujours un pantalon, des chaussures et des gants de sécurité. Évitez les vêtements amples, les shorts, les sandales et les pieds nus. Veillez à ce que vos cheveux ne descendent pas au-dessous des épaules. ○ Utilisez cette machine uniquement si vous êtes en pleine possession de vos moyens physiques. Évitez strictement la consommation d’alcool, de drogue ou de médicaments. ○ Ne laissez jamais un enfant ou une personne inexpérimentée se servir de ces machines.
Portez un dispositif de protection auditive contre le bruit. Restez vigilant à tout ce qui vous entoure. Restez attentif dans l’éventualité où une personne située à proximité vous signalerait un problème. Retirez les équipements de sécurité immédiatement après avoir coupé le moteur de l’appareil. ○ Protégez-vous la tête. ○ Ne mettez jamais le moteur en marche dans un local clos, les gaz d’échappement étant toxiques. ○ Nettoyez les poignées de toute trace d’huile ou de carburant. ○ Ne pas approcher les mains des pièces en mouvement ou des parties chaudes. ○ Ne pas attraper ni tenir l’ensemble par le tuyau de souffl erie. ○ Lorsque l’on arrête la souffl euse, s’assurer que le moteur est complètement arrêté avant de poser l’unité. ○ Lors d’une utilisation prolongée, veillez à pratiquer des pauses régulières afi n d’éviter des troubles éventuels provoqués par les vibrations. ATTENTION ● Les systèmes anti-vibrations ne préviennent pas de la maladie des doigts blancs, ni du syndrome du canal carpien. Par conséquent, en cas d’utilisation régulière et continue de votre machine, surveillez soigneusement l’état de vos mains et de vos doigts. Si l’un des symptômes ci-dessus venait à apparaître, il serait indispensable de vous faire examiner immédiatement par votre médecin. ● Cette unité / machine est conçue pour une utilisation occasionnelle. ● Si vous êtes équipé d’un appareillage médical électrique/électronique tel qu’un stimulateur cardiaque, consultez votre médecin et le fabricant de cet appareillage avant d’utiliser tout appareil électrique. Règles de sécurité concernant l’utilisation de la machine. ○ Contrôlez entièrement votre machine avant chaque utilisation. Remplacez les pièces endommagées. Vérifi ez l’absence de fuites de carburant et assurez-vous que tous les dispositifs de fi xation sont en place et solidement fi xés. ○ Remplacez les éléments Hitachi de la machine qui présentent des fi ssures, des ébréchures ou toute autre avarie. ○ Vérifi ez que les systèmes de sécurité sont fonctionnels. ○ Ne laissez personne s’approcher lorsque vous réglez le carburateur. ○ Utilisez uniquement les accessoires recommandés par le constructeur pour cette machine. ATTENTION Ne modifi ez en aucun cas la machine. N’utilisez jamais la débroussailleuse pour un autre usage que celui pour lequel elle est prévue. Sécurité au niveau du carburant ○ Vidangez le réservoir de carburant avant de remiser. Cette opération est recommandée après chaque utilisation. Si le réservoir n’est pas vide, rangez alors la machine dans une position empêchant toute fuite de carburant. ○ Le carburant contient des substances hautement infl ammables. Vous risquez des blessures sévères en cas d’inhalation de vapeurs ou de renversement accidentel du produit sur votre corps. Usez toujours de précaution lorsque vous manipulez le carburant. Si vous prévoyez de manipuler le carburant en intérieur, faites-le dans un local bien ventilé. ○ Faites le mélange et le plein à l’air libre, à distance de toute étincelle ou fl amme. ○ Utilisez un récipient agréé pour l’essence. ○ Ne fumez pas et ne laissez personne fumer à proximité du carburant ou de la machine, ni lorsque vous utilisez la machine. ○ Essuyez soigneusement toutes les traces de carburant avant de mettre le moteur en marche. ○ Pour démarrer la débroussailleuse, écartez-vous d’au moins 10 pieds (3 mètres) de l’endroit où vous avez fait le plein.
Français 000BookRB24EAPUSlowes.indb13000BookRB24EAPUSlowes.indb13 2018/09/1310:44:302018/09/1310:44:30○ Arrêtez le moteur avant de dévisser les bouchons des réservoirs de carburant ou d’huile.
Rangez la machine et le carburant dans un endroit où les vapeurs d’essence ne risquent pas d’entrer en contact avec des étincelles ou une fl amme en provenance d’un chauff e-eau, d’un moteur électrique, d’un commutateur, d’une chaudière, etc. ATTENTION Le carburant peut s’enfl ammer facilement ou exploser et l’inhalation de ses vapeurs est dangereuse. Faites particulièrement attention lorsque vous manipulez le carburant ou faites l’appoint du réservoir. Sécurité de souffl erie ○ La machine doit être utilisée à des horaires raisonnables en évitant les premières heures du jour ainsi que les soirées pour ne pas déranger le voisinage. Conformez-vous à l’horaire prescrit par des ordonnances locales. Les avis coutumiers rendus indiquent l’horaire de 9 heures du matin jusqu’à 5 heures de l’après-midi de lundi à samedi. ○ Ne jamais diriger le débit d’air envers des spectateurs et ne laisser personne s’approcher de l’endroit d’opération. Faire attention à la direction de refoulement pour éviter des enclos en vitre, des voitures, etc. ○ Redoubler de vigilance lorsque vous travaillez sur des bords de chaussée irréguliers ou non pavés, sur des terrains où il y a des trous ou dans d’autres conditions peu sûres lorsque vous utilisez l’outil. ○ Prendre toutes mesures de précaution nécessaires lorsque l’on laisse l’outil sans la présence de l’opérateur comme l’arrêt du moteur. ○ Ne faire jamais fonctionner l’outil sans protection, tuyaux de souffl erie ou autres dispositifs de protection coprrectement installés à leur place. (Si l’outil en est équipé.) ○ Veillez à ce que personne (enfants, animaux, spectateurs ou aides) ne se tienne à l’intérieur d’un périmètre de sécurité de 50 pieds (15 mètres). Arrêtez immédiatement le moteur si quelqu’un s’approche de vous. ○ Tenez toujours le moteur à votre droite. ○ Tenez-vous bien en équilibre sur les deux jambes. Ne travaillez jamais en porte-à-faux. ○ Ne vous approchez pas du silencieux d’échappement ! ○ Lors de l’utilisation de n’importe quel appareil électrique/thermique, emportez toujours avec vous une trousse de premiers soins. ○ Ne démarrez jamais le moteur de l’appareil, et ne l’utilisez jamais dans un local clos et/ou à proximité de produits infl ammables, les gaz d’échappement étant toxiques. ATTENTION Tout travail à partir d'échelles ou hauts lieux (comme des toits) est prohibé et peut entraîner des blessures graves. Sécurité au niveau de l’entretien ○ Entretenez votre machine selon les recommandations du constructeur. ○ Débranchez la bougie avant toute intervention d’entretien, à l’exception des opérations de réglages du carburateur. ○ Ne laissez personne s’approcher lorsque vous réglez le carburateur. ○ Utilisez uniquement les pièces de rechange d’origine Hitachi. IMPORTANT Ne démontez pas le lanceur à retour automatique. Vous pourriez vous blesser à cause du ressort de recul. Transport et rangement ○ Portez la machine avec moteur arrêté et silencieux orienté vers l’extérieur. ○ Laissez le moteur refroidir, videz le réservoir de carburant et veillez à la stabilité de la machine lors du rangement ou du chargement à bord d’un véhicule. ○ Vidangez le réservoir de carburant avant de ranger la machine. Cette opération est recommandée après chaque utilisation. Si le réservoir n’est pas vide, rangez alors la machine dans une position empêchant toute fuite de carburant. ○ Rangez la machine hors de portée des enfants. ○ Nettoyez soigneusement la machine avant de l’entreposer dans un endroit sec. ○ Assurez-vous que le commutateur d’arrêt du moteur est bien sur la position « stop » lors du transport ou du rangement de la machine. Dans l’éventualité de situations qui ne seraient pas prises en compte par le présent manuel, redoublez d’attention et usez de bon sens. Contactez un concessionnaire Hitachi pour toute assistance. Faites particulièrement attention aux stipulations introduites par les mots ci-dessous. ATTENTION Information de première importance pour éviter des dommages corporels graves ou mortels. IMPORTANT Information importante afi n d’éviter des dommages corporels ou matériels. REMARQUE Information utile pour une utilisation et un fonctionnement corrects de la machine.
Taille du moteur (cu. in.) 1.46 (23.9 ml) Bougie d’allumage NGK BMR7A Poids à sec (livre) 8.6 (3.9 kg) Contenance du réservoir de carburant (fl . oz)
Niveau de pression sonore LpA (dB (A)) par ISO22868 Incertitude (dB (A)) By ANSI 69*
Niveau de puissance sonore
mesuré (dB (A)) par ISO22868 107*
Niveau de puissance sonore LwA (dB (A)) par 2000/14/EC 109*
) 1.0 *1: Les niveaux de bruit/vibrations équivalents sont calculés comme total d’énergie pondérée en fonction du temps pour les niveaux de bruit/vibrations dans diverses conditions de travail avec la répartition temporelle suivante : 1/7 ralenti, 6/7 vitesse de course. *2: ANSI B175.2

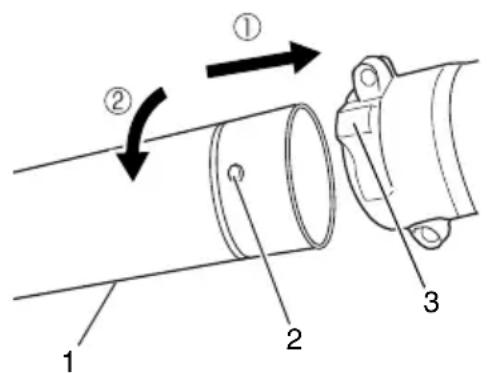

- Toutes les données sont susceptibles d’être modifi ées sans préavis. MONTAGE Installation de la tuyauterie de souffl erie sur le corps principal de la souffl euse. (Fig. 1) Inspecter le corps principal et les accessoires. Raccordez correctement le tuyau droit (1). Alignez la saillie (2) du tuyau droit avec la rainure (3) sur le boîtier du souffl eu et faites glisser le tuyau dans le boîtier du souffl eur. Faites tourner le tuyau dans le sens des aiguilles d’une montre pour le verrouiller.
Fig. 1 Tuyau conique sur tuyau droit (Fig. 2) ○ Alignez la rainure (5) du tuyau conique (6) avec la saillie (4) du tuyau droit (1) et faites tourner le tuyau conique pour le mettre en place.
Fig. 2 UTILISATION Carburant (Fig. 3) Fig. 3 ATTENTION ● N’utilisez pas de combustible contenant plus de 10% d’éthanol dans cet appareil. L’utilisation de combustible tel que l’E15 (15% d’éthanol), l’E20 (20% d’éthanol), l’E85 (85% d’éthanol) peut provoquer des problèmes, notamment une surchauff e, une détérioration prématurée des conduites de carburant et des carburateurs. L’utilisation de combustible contenant plus de 10% d’éthanol peut provoquer des dégâts matériels ou des blessures corporelles. L’utilisation de combustible contenant plus de 10% d’éthanol invalide la garantie du produit. Vérifi ez le niveau d’éthanol avant d’acheter du combustible pour cet appareil. ● Cette unité est équipée d’un moteur deux temps. Veillez à toujours l’alimenter en mélange essence/huile. Veillez à une bonne aération pendant l’opération de remplissage du réservoir. ● Le carburant contient des substances hautement infl ammables. Vous risquez des blessures sévères en cas d’inhalation de vapeurs ou d’éclaboussure accidentelle du produit sur votre corps. Faites toujours très attention lorsque vous manipulez le carburant. Si vous prévoyez de manipuler le carburant en intérieur, faites-le dans un local bien ventilé. Essence ○ Utilisez toujours de l’essence sans plomb avec un indice d’octane de 89. ○ Utilisez une huile pour moteur à deux temps ou un mélange variant de 25:1 à 50:1; veuillez consulter le réservoir d’huile pour la proportion du mélange ou contacter un concessionnaire Hitachi. ○ Si vous n’utilisez pas une huile d’origine, utilisez une huile de qualité contenant un antioxydant recommandé pour être utilisé avec un moteur à deux temps refroidi à l’air (HUILE JASO QUALITÉ FC OU ISO QUALITÉ EGC). N’utilisez jamais des huiles mélangées BIA ou TCW (pour les moteurs à essence 2 temps à refroidissement par eau). ○ N’utilisez jamais d’huile pour moteur quatre temps ni d’huile usagée. ○ Eff ectuez toujours le mélange dans un récipient propre. Commencez toujours par verser la moitié de l’essence à mélanger. Versez ensuite la totalité de l’huile. Mélangez en agitant le récipient. Ajoutez le reste de l’essence. Puis agitez le récipient afi n de mélanger soigneusement le carburant avant de faire le plein. Faire le plein ATTENTION ● Coupez toujours le moteur et laissez-le refroidir quelques minutes avant de refaire le plein. ● Desserrez lentement le bouchon du réservoir de carburant pour eff ectuer le remplissage afi n de laisser échapper une surpression éventuelle. ● Serrez le bouchon soigneusement après avoir rempli le réservoir de carburant. ● Avant de redémarrer le moteur, éloignez- vous toujours d’au moins 10 pieds (3 mètres) de l’endroit où vous avez fait le plein de carburant. ● Ne fumez pas et/ ou évitez tout risque de fl amme ou d’étincelle lorsque vous manipulez le carburant ou faites l’appoint du réservoir. ● En cas de renversement accidentel de carburant sur vos vêtements, lavez-les immédiatement avec du savon. ● Après chaque appoint de carburant, vérifi ez toujours qu’il n’y a pas de fuite. Pendant le remplissage, nettoyez la zone du bouchon pourêtre sûr qu’aucune saleté ne tombe dans le réservoir. Veillez à ce que le mélange soit bien homogène en agitant à intervalle régulier le récipient avant et pendant le remplissage.
1. Vérifi ez que l’interrupteur (7) est en position ON.
- Appuyez sur la poire d’amorçage (8) environ 10 fois de manière à ce que le carburant s’écoule dans le carburateur. (Fig. 5)
2. Réglez le starter sur la position CLOSED (fermée).
3. Tirez vivement sur la corde du lanceur en
accompagnant son retour, sans relâcher brusquement la poignée. (Fig. 7) Fig. 7
4. Dès les premiers soubresauts du moteur, ramenez
le starter en position RUN (ouverte). Puis tirez à nouveau vivement sur le lanceur. ATTENTION ● Ne démarrez jamais le moteur de l’appareil/ N’utilisez jamais l’appareil dans un local clos ou à l’intérieur d’un bâtiment et/ ou à proximité d’un produit infl ammable. L’inhalation des fumées d’échappement peut être mortelle. ● Retenez le cordon pour éviter qu’il ne revienne en place trop brusquement et maintenez toujours l’appareil fermement. REMARQUE Si le moteur ne démarre pas, répétez la procédure décrite entre les points 2 et 4.
5. Après avoir mis en marche le moteur, le laisser
s’échauff er pendant 2 à 3 minutes avant de le soumettre à une charge quelconque.

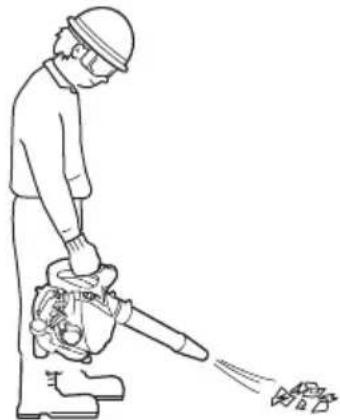

- Si le moteur cale et que vous avez du mal à le redémarrer, laissez-le refroidir avant d’essayer à nouveau. Souffl euse d’exploitation (Fig. 8) ○ Il faut employer une petite vitesse pour chasser des feuilles et l’herbe séchée. ○ Il faut employer une vitesse moyenne pour nettoyer des feuilles mouillées et l’herbe. ○ Il faut employer une grande vitesse lorsqu’on déplace du gravillon, de la saleté ou d’autres matières lourdes.
Français 000BookRB24EAPUSlowes.indb17000BookRB24EAPUSlowes.indb17 2018/09/1310:44:302018/09/1310:44:30Fig. 8 ATTENTION ● Ne pas décharger directement l’air vers des personnes ou des animaux. ● Il faut faire fonctionner l’appareil dans un endroit bien ventilé. ● N’eff ectuez jamais d’opération d’assemblage ou de désassemblage lorsque le moteur tourne, vous risqueriez des blessures sévères. ● Ne portez jamais la main sur l’échappement, la bougie d’allumage ou toute autre partie métallique lorsque le moteur tourne ou immédiatement après l’arrêt du moteur. IMPORTANT Cette souffl euse a été conçue et mise au point pour être utilisée avec tous les tuyaux de souffl erie installés. Elle ne doit jamais être opérée sans les tuyaux droits et la tête souffl euse. Arrêt de la débroussailleuse (Fig. 9) Diminuez le régime du moteur et faites-le tourner au ralenti pendant quelques minutes, puis mettez l’interrupteur d’allumage en position OFF et maintenez-le enfoncé jusqu’à ce que le moteur s’arrête complètement.
RÉPARATION DES DISPOSITIFS ET SYSTÈMES DE CONTRÔLE DE L’ÉCHAPPEMENT PEUVENT ÊTRE EFFECTUÉS PAR N’IMPORTE QUEL ATELIER DE RÉPARATION OU MÉCANICIEN DE MOTEUR NON AUTOMOBILE. Réglage du carburateur (Fig. 10) Dans la carburateur, l’air est mélangé au carburant. Le carburateur est réglé pendant les essais en usine. Ce réglage peut nécessiter des modifi cations selon les conditions climatiques et l’altitude. Le carburateur présente une possibilité de réglage: T = Vis de réglage du ralenti.
Fig. 10 Réglage du ralenti (T) Vérifi ez la propreté du fi ltre à air. Si un réglage s’avère nécessaire, serrez la vis de réglage de la vitesse du RALENTI (T) pour augmenter le régime du moteur et desserrez-la (dans le sens inverse des aiguilles d’une montre) pour le diminuer. Au ralenti, le moteur eff ectue normalement 2800-3200 tr/min. RECOMMANDATION: LE RÉGLAGE DU CARBURATEUR DOIT ÊTRE
EFFECTUÉ PAR UN PERSONNEL QUALIFIÉ; IL
EST RECOMMANDÉ DE CONFIER L’UNITÉ À UN CONCESSIONNAIRE HITACHI. Filtre à air (Fig. 11) Nettoyez le fi ltre à air régulièrement pour éviter : ○ Les troubles de fonctionnement du carburateur ○ Les problèmes de démarrage ○ Les pertes de puissance ○ L’usure prématurée des organes du moteur ○ Une consommation anormalement élevée Retirer le couvercle du fi ltre à air en poussant et en tirant sur la languette sur la partie supérieure. Nettoyez le fi ltre à air quotidiennement ou plus fréquemment en milieu poussiéreux.

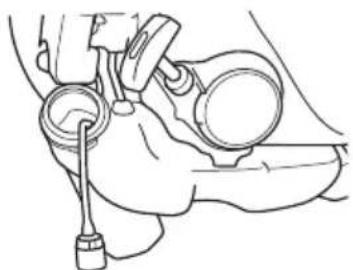

Français 000BookRB24EAPUSlowes.indb18000BookRB24EAPUSlowes.indb18 2018/09/1310:44:302018/09/1310:44:30Fig. 11 Nettoyage du fi ltre Ouvrez le couvercle du fi ltre à air et le fi ltre. Lavez-les à l’eau savonneuse chaude. Veillez ensuite à ce que le fi ltre soit bien sec avant de le remonter. Un fi ltre à air ayant servi longtemps ne peut être complètement nettoyé. Par conséquent, il doit être remplacé régulièrement par un fi ltre neuf. Remplacez toujours le fi ltre s’il est endommagé. Filtre à carburant (Fig. 12) Purger tout le carburant qui se trouve dans le réservoir de carburant et retirer la durite du fi ltre à carburant du réservoir. Détacher la cartouche du fi ltre de l’ensemble et rincer la cartouche dans de l’eau chaude contenant un produit détersif. Rincer soigneusement jusqu’à ce que toutes traces de détergent aient été éliminées. Presser la cartouche sans la tordre afi n d’éliminer l’excès d’eau et laisser celle-ci sécher à l’air libre. Fig. 12 REMARQUE Si le fi ltre a durci à cause des impuretés contenues dans le carburant, il convient de le remplacer. Bougie (Fig. 13) L’état de la bougie est infl uencé par : ○ Un mauvais réglage du carburateur ○ Un mélange incorrect (trop riche en huile) ○ Un fi ltre à air sale ○ Des conditions d’utilisation diffi ciles (par temps froid par exemple) Ces facteurs contribuent à la formation de dépôts sur les électrodes de la bougie et peuvent entraîner des troubles de fonctionnement et des diffi cultés de démarrage. Si la débroussailleuse manque de puissance, si elle démarre mal ou si son ralenti est irrégulier, commencez toujours par vérifi er l’état de la bougie. Si la bougie est encrassée, nettoyez-la et vérifi ez l’écartement des électrodes. Ajustez- le si nécessaire. Il doit être de 0.024˝ (0.6 mm). La bougie devra être remplacée après une centaine d’heures d’utilisation, ou plus tôt si les électrodes sont endommagées. 0.024˝ (0.6 mm) Fig. 13 REMARQUE Dans certaines régions, la réglementation locale exige l’utilisation d’une bougie équipée d’une résistance d’antiparasitage afi n d’éliminer les signaux d’allumage. Si cette machine était équipée à l’origine d’une bougie avec résistance d’antiparasitage, utilisez le même type de bougie lorsque vous la remplacez. Entretien Vous trouverez ci-dessous quelques conseils d’ordre général pour l’entretien de votre tronçonneuse. Pour plus d’informations, veuillez contactez un concessionnaire Hitachi. Entretien quotidien ○ Nettoyez l’extérieur de la machine. ○ Vérifi er que le couvercle antipoussière n’est pas endommagé ou fi ssuré. Rempiacer le couvercle dans le cas où l’on a observé des impacts de choc ou des craquelures. ○ Vérifi er le serrage de tous les écrous et vis, surtout les écrous fi xant le fi ltre à air. Entretien hebdomadaire ○ Contrôlez le lanceur, notamment le cordon. ○ Nettoyez extérieurement la bougie. ○ Démontez-la et vérifi ez l’écartement des électrodes. Il doit être de 0.024˝ (0.6 mm). Sinon, remplacez la bougie. ○ Nettoyez le fi ltre à air.
Français 000BookRB24EAPUSlowes.indb19000BookRB24EAPUSlowes.indb19 2018/09/1310:44:302018/09/1310:44:30Entretien mensuel ○ Rincez le réservoir de carburant avec de l’essence et nettoyez le fi ltre du carburant. ○ Nettoyez extérieurement le carburateur et son logement. Entretien trimestriel ○ Nettoyez les ailettes de refroidissement du cylindre. ○ Nettoyez le volant magnétique (turbine) et son logement. ○ Nettoyez le silencieux d’échappement afi n d’éliminer toute trace de calamine. IMPORTANT Le nettoyage des ailettes du cylindre, de la turbine et du silencieux doit être eff ectué par un centre de maintenance agréé Hitachi.
