VT132M - Ventilateur Infiniton - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Ventilateur
Puissance	50 W
Nombre de vitesses	3 vitesses réglables
Diamètre des pales	132 cm
Fonctionnalités supplémentaires	Oscillation, télécommande
Utilisation	Intérieur, pour rafraîchir les pièces
Entretien	Nettoyage régulier des pales et du filtre
Consommation énergétique	Classe énergétique A
Sécurité	Protection contre la surchauffe
Dimensions	Hauteur : 120 cm, Largeur : 132 cm
Poids	5 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - VT132M Infiniton

Pourquoi mon ventilateur Infiniton VT132M ne s'allume pas ?

Vérifiez que le ventilateur est correctement branché à une prise fonctionnelle. Assurez-vous également que l'interrupteur est en position 'ON'.

Le ventilateur fait un bruit étrange. Que faire ?

Un bruit étrange peut indiquer un objet coincé dans les pales ou un problème avec le moteur. Éteignez le ventilateur, débranchez-le et vérifiez les pales et les composants internes.

Comment nettoyer mon ventilateur Infiniton VT132M ?

Débranchez le ventilateur avant de le nettoyer. Utilisez un chiffon humide pour essuyer les pales et le boîtier. Pour un nettoyage plus approfondi, démontez les grilles selon le manuel d'utilisation.

Le ventilateur ne tourne pas à la vitesse souhaitée. Que faire ?

Assurez-vous que le réglage de la vitesse est correct. Si le problème persiste, vérifiez si le ventilateur est obstrué ou si les pales sont endommagées.

Comment changer les réglages de la minuterie sur le ventilateur ?

Consultez le manuel d'utilisation pour les instructions spécifiques sur la programmation de la minuterie. Généralement, cela implique d'appuyer sur le bouton de minuterie et de sélectionner la durée souhaitée.

Le ventilateur dégage une odeur étrange. Est-ce normal ?

Une légère odeur peut être normale lors de la première utilisation, mais si l'odeur persiste, débranchez le ventilateur et contactez le support technique pour assistance.

Est-ce que le ventilateur Infiniton VT132M est économe en énergie ?

Oui, le ventilateur Infiniton VT132M est conçu pour être économe en énergie tout en offrant une bonne circulation de l'air.

Où puis-je trouver des pièces de rechange pour mon ventilateur ?

Vous pouvez trouver des pièces de rechange sur le site officiel d'Infiniton ou auprès de revendeurs agréés.

MODE D'EMPLOI VT132M Infiniton

Ventilateur de plafond INSTRUCTIONS D'INSTALLATION

Francais

Symboles D'avertissement

LIRE LES INSTRUCTIONS

PRECAUTION

LAMPE

PRISE DETERRE

GÉNÉRAL:

ATTENTION: Nous recommendons que l'installation soit effectuee par un electricien qualifie qui peut verifie la resistance des elements de plafond, de support et etabrir des connexions electriques appropriees. Tous les cablages doivent etre conformes aux codes electriques nationaux et locaux et le ventilateur de plafond doit etre mis a la terre pour eviter les chocs electriques.

Installez un commutateur de déconnexion avec un espace minimum de 3mm entre chaque pole afin de permettre une déconnexion totale en cas de surcharge de Catégorie III, conformément aux règles d'installation en vigueur.

Le produit est conforme aux normes de sécurité en vigueur. Les réparations doivent être effectuees exclusively par des techniciens qualifiés utilisant des pieces de rechange d'origine. Toute violation de cette instruction peut etre particulierement dangereuse pour les utilisateurs.

AVERTISSEMENT: Assurez-vous que la goupille de pivotement et la goupille fendue sont bien en place et que les deux vis de fixation de la barre inférieure sont bien serrées avant l'opération.

Pour réduire le risque d'incendie ou de chocoléctrique, ne pas utiliser ce ventilateur avec un dispositif de contrôle de vitesse à semi-conducteurs

PRECAUTIONS IMPORTANTES DE SECURITE:

1) Vérifiez si les caractéristiques électriques de l'appareil sont compatibles avec votre installation.
2) Une utilisation non autorisée ou une modification technique de l'appareil peut entraîner un danger pour la vie et la santé.
3) Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacities physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à moins d'avoir reçu une supervision ou une instruction concernant l'utilisation de l'appareil par une personne responsable de leur sécurité.
4) Cet apparéil est réservé à l'usage interieur, sauf dans des pièces humides.
5) Les moyens de déconnexion doivent être incorporeés dans le cablage fixe conformément aux règes de cablage en vigueur.
6) Avant de cabler le ventilateur à pales, coupez l'alimentation électrique de la boite à fusibles principale ou du disjoncteur principal et laissez-le à l'arrêt jusqu'à ce que l'installation soit terminée.
7) La boîte de sortie et la structure de support doivent être solidement montées et capables de supporter

de manière fiable un minimum de 34,5 kg. Utilisez uniquement des boites de sortie métalliques.

8) N'installez pas le ventilateur à paires à moins de 2,3 m entre le plancher et le bord le plus bas des pales du ventilateur. Vérifiez l'emplacement afin d'assurer un dégagement ajustat avec les murs adjacents, meubles, etc.
9) Tous les cablages doivent être conformes au Code national de l'électricité et aux codes electriques locaux. L'installation électrique doit être effectuee par un electricien qualifie.
10) Ne mettez pas l'interrupteur en marche arriere tant que les pales du ventilateur sont en mouvement. Le ventilateur doit etre arrete et les pales doivent etre arretees avant d'inverser le sens.
11) Evitez de placer des objets dans le chemin des lames.
12) Debranche toujours l'appareil avant de le nettoyer ou de son entretien. Ne pas utiliser de d'eau ou de détergent lors du nettoyage du ventilateur ou des pales du ventilateur. Afin de ne pas endommager le produit, il est conseilé d'utiliser des équipements adaptés aux surfaces fragiles et aux produits ralentissant l'usure de l'appareil. Un chiffon à poussière sèche ou un chiffon légarement humidifié convient à la plupart des nettoyages.
13) Àpès avoir effectué les connexions électriques, les conducteurs épissés doivent être tournés vers le haut et poussés avec précaution dans la boîte de sortie. Les fils doivent être séparés du fil terre et le fil terre doit être placé sur un côté de la boîte de sortie.
14) Le fournisseur décline toute responsabilité pour les dommages corporels ou matériels resultant d'une utilisation ou d'une installation incorrectes du ventilateur. En cas de doute, appelez un électricien.
15) Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
16) Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacities physiques, sensorielles ou mentalles réduites ou un manque d'expérience et de connaissances si elles ont préalablement reçu une supervision ou une instruction concernant l'utilisation de l'appareil de manière sure et complrennent les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'utilisateur ne doivent pas été effectuels par des enfants sans surveillance.

PROTECTION ENVIRONNEMENTALE:

ATTENTION!

Les produits électriques ne doivent pas être jetés avec les ordures menagères. Ils doivent être transportés vers un point de collecte commun pour une élimination ecologique conformément aux reglementations locales. Contactez les autorités locales ou regardez la liste des matériaux pour obtenir des conseils sur le recyclage. Le matériel d'emballage est recyclable. Eliminer l'emballage de manière respectue de l'environnement et mettez le à disposition pour le service de collecte des matières recyclables.

MONTAGE ET INSTALLATION:

1) Vérifier toutes les pieces par rapport à la liste de pieces et au diagramme.
2) Retirer le moteur de l'emballage. Pour éviter d'endommager la finition, montez le moteur sur une surface douce rembourree ou utilisez l'emballage d'origine de la boite du moteur.
3) Il est essentiel que la boite de sortie ou élément structurel à partir duquel le ventilateur doit être suspendu puisse soutenir en toute sécurité le ventilateur. Compte tenu des facteurs de couple et de poids impliqués, certaines boites de sortie devront être renforcées par une fixation plus ferme avec des supports en bois ou en acier.
4) Fixez le support de montage à la boite de sortie avec les vis fournies. Fixez l'embellisseur sur le support suspendu avec l'unité de ventilateur et le joint à rotule pour le suspendre au-dessous de l'embellisseur et le sécuriser avec les 4 vis de fixation.
5) S'assurer que le joint à rotule est correctement place avec la rainure moulée accrochée avec la languette sur l'embellisseur, et assurez-vous que le joint à rotule est complètement bloqué dans sa position.
6) Fixez les lames aux supports de lames en utilisant des vis, écros et rondelles. Les trois vis par lame sont en saillie par rapport au bas du support de lame, à travers le support de lame dans la lame. Ensuite, placez la rondelle et l'écrou sur le dessus de la vis, tenant l'écrou, vissez la vis pour resserrer la lame et le support de lame. Repétez les instructions pour fixer toutes les lames aux supports de lame.
7) Fixer les pales au moteur du ventilateur avec des vis et des rondelles.
8) Faites les connexions du fil d'alimentation avec les fils noir à noir, blanc à blanc et vert à vert ou fil de terre (masse). Assurez-vous que le ventilateur est correctement mis à la terre. Pousser soigneusement tout le câblage dans la boîte de câblage après avoir fait les connexions. Le fil bleu est fourni pour le racordement du kit d'éclairage en option. Ne branchez pas ce fil si le luminaire n'est pas installé.

MODED'EMPLOI:

1) Mettre sous tension et contrôler le fonctionnement du ventilateur. La chaine de traction contrôle le ventilateur comme suit: Une traction : pleine vitesse ; Deux tractions-vitesse moyenne; Trois tractions-faible vitesse; Quatre tractions "OFF".
2) En cas d'utilisation du régulateur de vitesse, le régulateur commande le ventilateur de la manière suivante: Tournez le bouton de commande en position "1" (vitesse lente), puis augmentez selon les étapes de la position "5" (vitesse maximum).
3) Le commutateur coulissant commande "AVANT" et "ARRIÈRE". Assurez-vous d'éteindre la source d'alimentation avant d'inverser le ventilateur.

UTILISATION AVEC CLIMAT CHAUD:

Direction du flux d'air vers le bas. De vitesse moyen à pleine vitesse. Dans un temps plus chaud, votre ventilateur de plafond vous permettra de réduire votre utilisation de la climatisation, en gardant l'air en mouvement pour vous aider à refroidir.

FONCTIONNEMENT AVEC CLIMAT FRAIS:

Direction du débit d'air vers le haut. De vitesse faible à moyenne.

En temps plus frais, le flux d'air ascendant réduit les courants d'air tout en evacuant l'air plus chaud du plafond. La vitesse exacte dépendra de la taille de la pierce, du nombre de ventilateurs, de la hauteur du plafond, etc. Elle devrait être assez rapide pour rompre la stratification de l'air, mais ralentir pour ne pas creer une brise.

CONNECTIONS ELECTRIQUES:

Branchez le cable d'arrivée sur le fil noir, le blanc sur neutre et vert sur la mise à la terre du circuit d'alimentation. Si vous installez un kit d'éclairage, connectez le bleu ou le rouge sur celui du circuit d'alimentation. Utilisez les connecteurs fournis avec votre ventilateur.

IL NE DOIT PAS Y AVOIR DE FILS OU CONNEXIONS LIBRES. Une fois les connexions faites, les fils doivent être écarts ainsi que le vert et le blanc soient situés d'un côté de la boîte de sortie et que le noir (et le bleu ou le rouge si le kit de lumière est installé) se trouvent de l'autre côté. Tourner les connexions vers le haut et pousser soignement le câblage dans la boîte de sortie. Pour les commandes murales en option, voir Fig.8B, 8C, 8D. (Remarque: Le régulateur contrôle uniquement la vitesse du ventilateur, ne peut pas été utilisé dans le kit de lumière.)

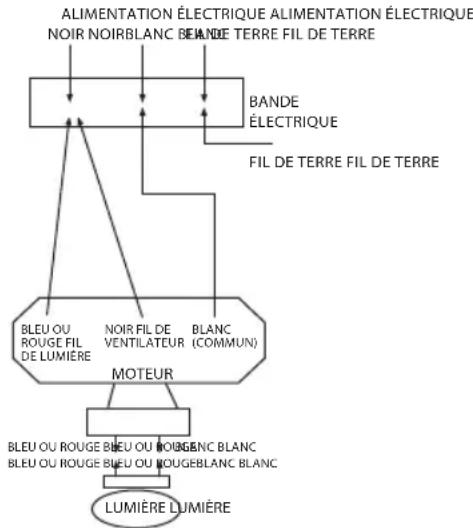

(A) POUR CONTROLER LE VENTILATEUR ET LA LUMIERE OPTIONNELLE DE L'EMPLACEMENT DU VENTILATE

(B) POUR COMMANDE DE LUMÉRIE SEULEMENT À PARTIR DU COMMUTATEUR DE PAROI

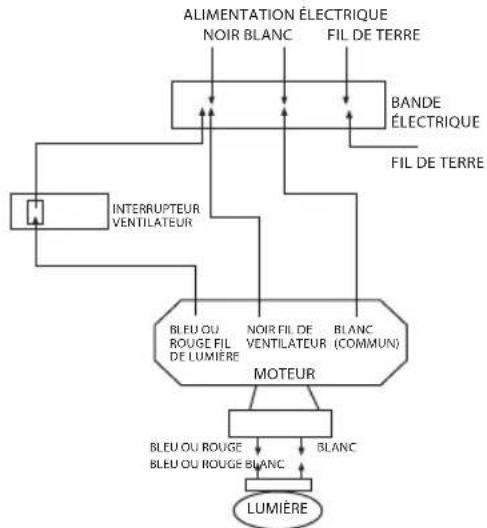

(C)POUR LE CONTROLE DU VENTILATEUR DU PAROI

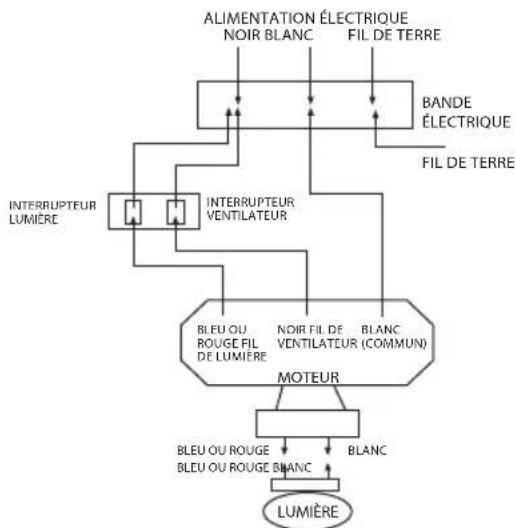

(D) POUR LE CONTROLE DU VENTILATEUR ET DE LA LUMIÈRE

GUIDE DE DÉPANNAGE:

PROBLÈME CAUSES POSSIBLES SOLUTION PROPOSÉE
• Le ventilateur ne démarre pas.	• Un fusible est grillé ou le disjoncteur a déclenché. • Les cables électriques sont mal reliés au ventilateur. • L'interrupteur à chaîne (vitesse) n'est pas sur la bonne position.	• Vérifier l'alimentation électrique et replacer les fusibles ou réenclencher le disjoncteur. • Vérifier les cables électriques reliés au ventilateur. • Vérifier la position de l'interrupteur à chaîne (vitesse).
• Fan sounds noisy. • La cloche touche le plafond • Des vis sont desserrées au niveau des pales du ventilateur. • Le ventilateur de plafond n'est pas correctement positionné contre le plafond. • L'interrupteur à chaîne (vitesse) utilisé n'est pas le bon.	• Lower canopy from ceiling to ensure minimum 3mm clearance. • Re-tighten all screws on fan blades but never o ver-tighten. • Re-tighten all screws in the hanging bracket or plate. • Change the controller to the one supplied.
• Mechanical noise. • Laisser un espace minimum de 3 mm entre la cloche et le plafond. • Resserrer toutes les vis des pales du ventilateur sans serrer trop fort. • Resserrer toutes les vis du support de suspension ou de la plaque. • Utiliser l'interrupteur à chaîne fourni.
• Le ventilateur tremble. • Les pales du ventilateur ne sont pas en position horizon-tale. • Les vis des pales sont mal serrées.	• Mesurer la distance entre le plafond et l'extrémité des pales, puis faire tourner les pales pour vérifier qu'elles sont toutes à la même distance du plafond (ne pas faie de réglage en appuyant légèrement vers la haut ou vers le bas sur les support des pales). • Vérifier que toutes les vis sont correctement serrées.

DIVERS:

1) Faire réparer votre produit par une personne qualifiée.
2) Ce produit électricque est conforme aux exigences de sécurité pertinentes. Les réparations ne doivent être effectuees que par des personnes qualifiées utiliser des pieces de rechange d'origine; Sinon cela peut entrainer un danger considérable pour l'utilisateur.
3) S'il vous plaît contactez le magasin où vous avez achetié le produit que le service après-vente puisse répondre à vos questions.
