OR12774 BI - Lave-vaisselle Orima - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, capacité de 12 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 82 cm, Profondeur : 55 cm
Programmes de lavage	6 programmes : éco, intensif, rapide, délicat, pré-lavage, auto
Consommation d'eau	9 litres par cycle en mode éco
Utilisation	Panneau de contrôle intuitif avec affichage LED, départ différé jusqu'à 24 heures
Maintenance et réparation	Filtres facilement accessibles, programme de nettoyage automatique
Sécurité	Système de sécurité anti-débordement, verrouillage de porte
Informations générales	Garantie de 2 ans, niveau sonore de 49 dB, compatible avec les tablettes de lavage

FOIRE AUX QUESTIONS - OR12774 BI Orima

Le lave-vaisselle ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous que la porte du lave-vaisselle est bien fermée.

Pourquoi le lave-vaisselle ne lave pas correctement ?

Vérifiez que les bras gicleurs ne sont pas obstrués. Assurez-vous également d'utiliser le bon détergent et de ne pas surcharger l'appareil.

Le lave-vaisselle fait du bruit pendant le lavage, est-ce normal ?

Un certain bruit est normal, mais si le bruit est excessif, vérifiez que la vaisselle est correctement placée et que les bras gicleurs ne touchent pas la vaisselle.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre situé au fond de l'appareil, rincez-le sous l'eau courante et enlevez les débris. Remettez-le en place une fois nettoyé.

Pourquoi le lave-vaisselle ne vidange pas l'eau ?

Vérifiez si le tuyau de vidange est plié ou obstrué. Assurez-vous également que le filtre n'est pas bloqué.

Le lave-vaisselle affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Cela peut indiquer un problème spécifique à résoudre.

Comment régler la dureté de l'eau dans le lave-vaisselle ?

Référez-vous au manuel d'utilisation pour régler la dureté de l'eau, en utilisant le réservoir de sel régénérant si nécessaire.

Le lave-vaisselle laisse des traces sur la vaisselle, que faire ?

Cela peut être dû à une mauvaise qualité de l'eau ou à un excès de détergent. Essayez de réduire la quantité de détergent et d'utiliser un produit de rinçage.

Est-il normal que le lave-vaisselle ait une odeur désagréable ?

Une odeur peut provenir de résidus alimentaires. Nettoyez régulièrement le filtre et vérifiez que la vidange est correcte.

Quelle est la durée du cycle de lavage du lave-vaisselle ?

La durée varie en fonction du programme sélectionné. En général, un cycle standard dure entre 1h30 et 2h30.

MODE D'EMPLOI OR12774 BI Orima

3 Cierre la tapa après.

Parametro general de produits

• Veuillez dire ce manuel avec attention avant d'utiliser ce lave-vaiselle, il vous aidera à l'utiliser et à l'entreinir correctement.
• Veuillez le conserver pour consultation ultérieure.
• Le cas échéant, fournissez-le au propriétaire suivant de cet apparéil.

Ce manuel contient des paragraphs concernant les consignes de sécurité, les instructions de fonctionnement, d'installation, de dépannage rapide, etc.

Avant d'appeler un réparateur

• En consultant la section de dépannage rapide, vous pourrez couver des solutions à quelques soucis courants par vous-même.
• Si vous ne trouvez pas de solution par vous-même, veuilles alors vous adresser à un réparateur professionnel.

REMARQUE:

Dans un souci constant d'amélioration et de mise à jour du produit, le fabricant se reserve le droit d'effectuer des modifications sans avis préalable.

Ce manuel d'utilisation peut également être obtenu auprès du fabricant ou du vendeur responsable.

1) Informations concernant la sécurité 1
2) Guide d'utilisation rapide2
3) Fonctionnement 3
Panneau de Contrôle 3
Description du lave-vaiselle 3
4) Avant la première utilisation 4
A. Adoucisseur d'eau 4
B. B. Remplissage du sel dans l'adoucisseur 5
C. Ajout du liquide de rençage. 5
D. onctionFdu détergent 7
5)Chargement des paniers 9
Attention: avant et après le chargement des paniers 9

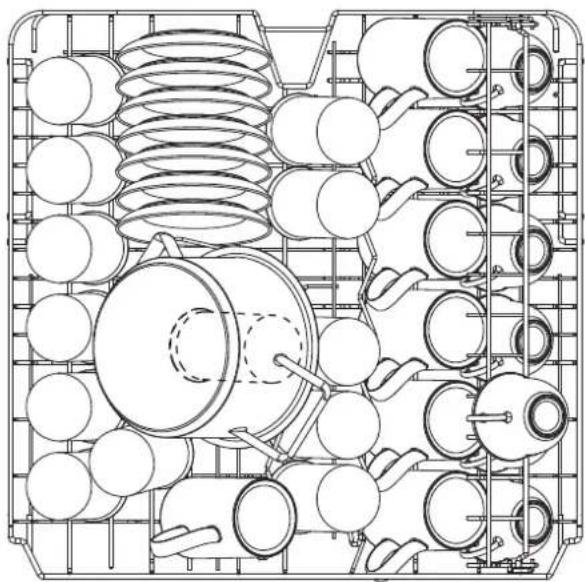

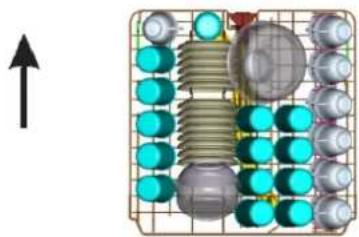

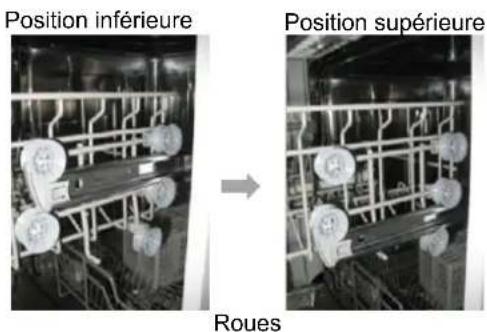

Chargement du panier du haut 10

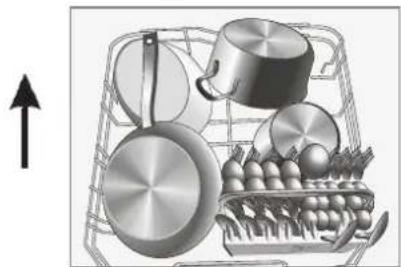

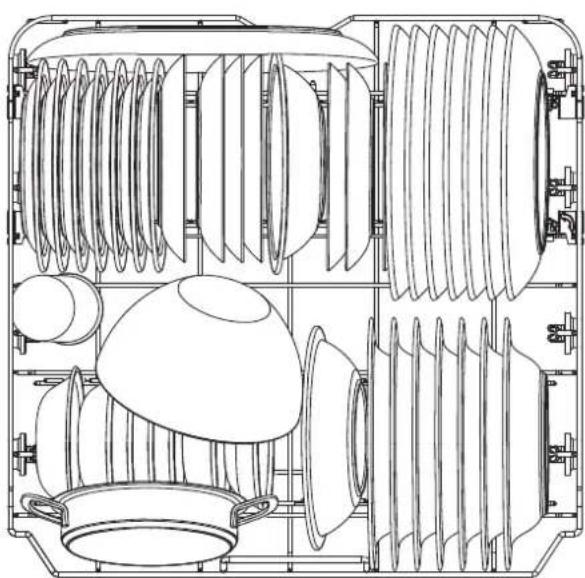

Chargement du panier du bas 10

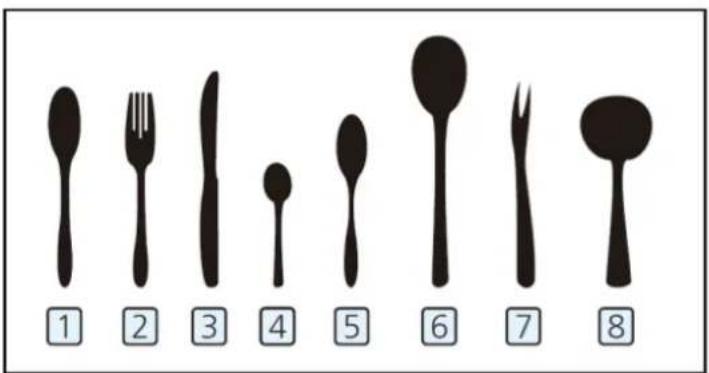

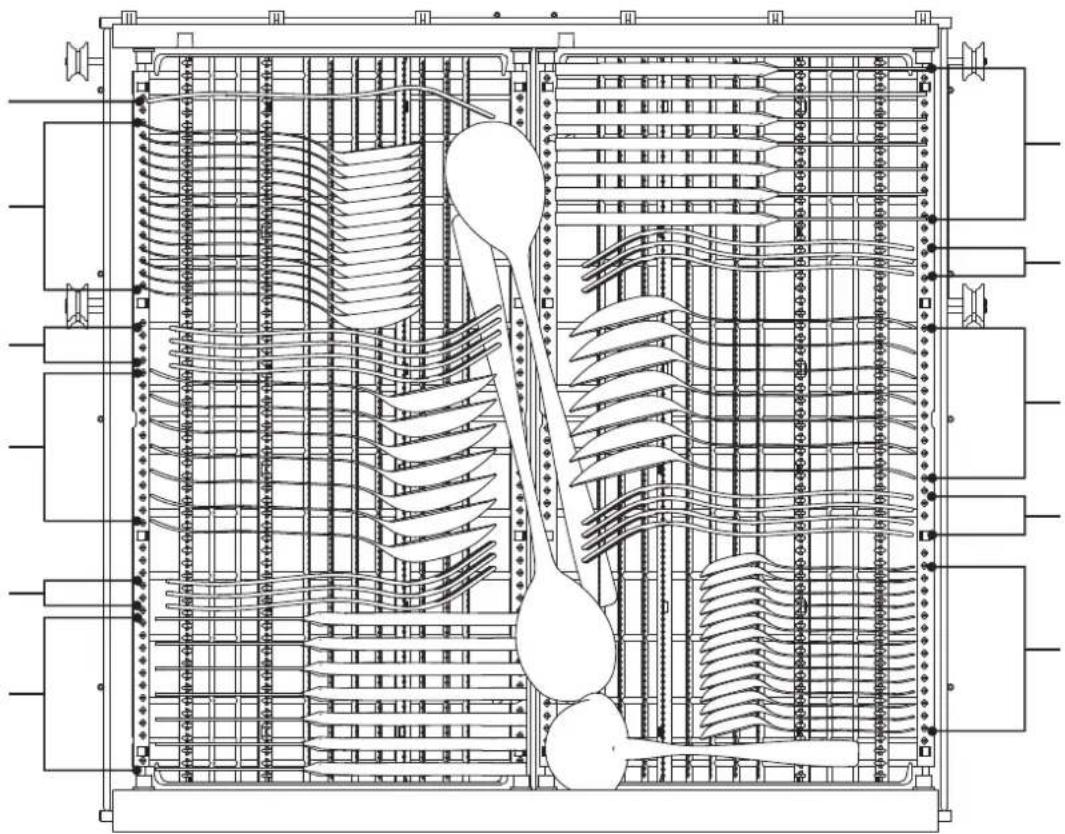

Panier a couverts 10
6) Demarrer un programme de lavage 11
Tableau des cycles de lavage 11
Mettre en marche l'appareil 11
Changer le Programme 12
A la fin du cycle de lavage 12
7)Entretien et nettoyage 13

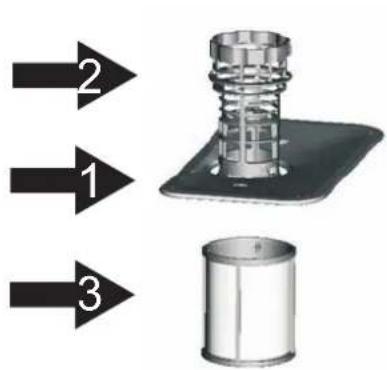

Système de filtration 13
Entretien du lave-vaiselle 14
8) Instructions d'installation 16

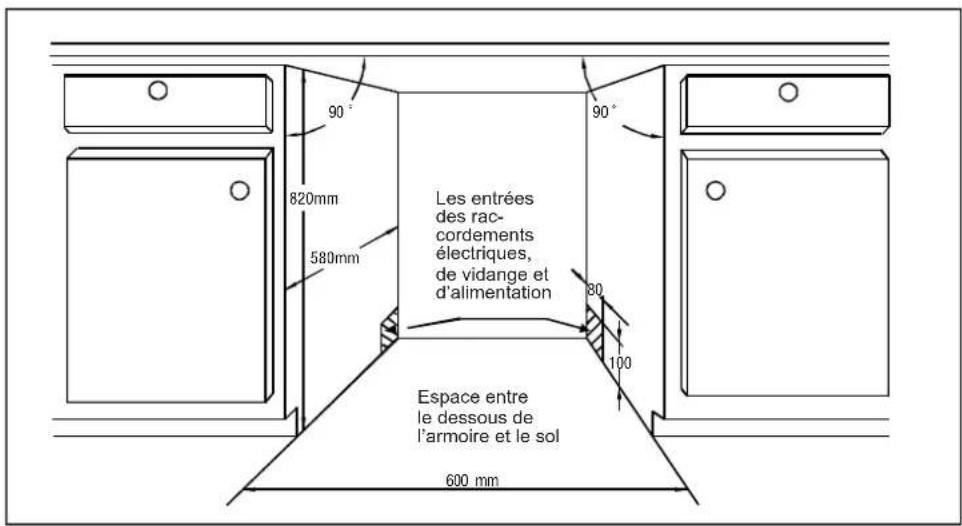

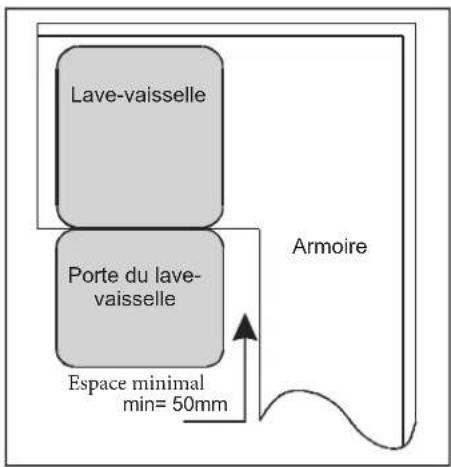

Préparation de l'installation 16

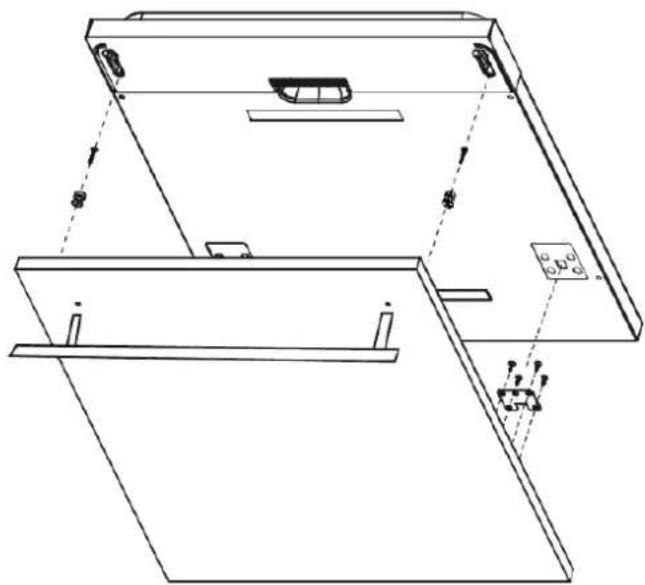

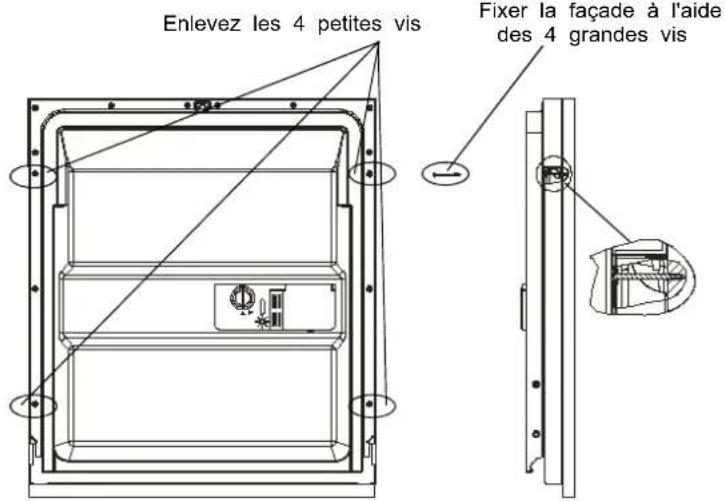

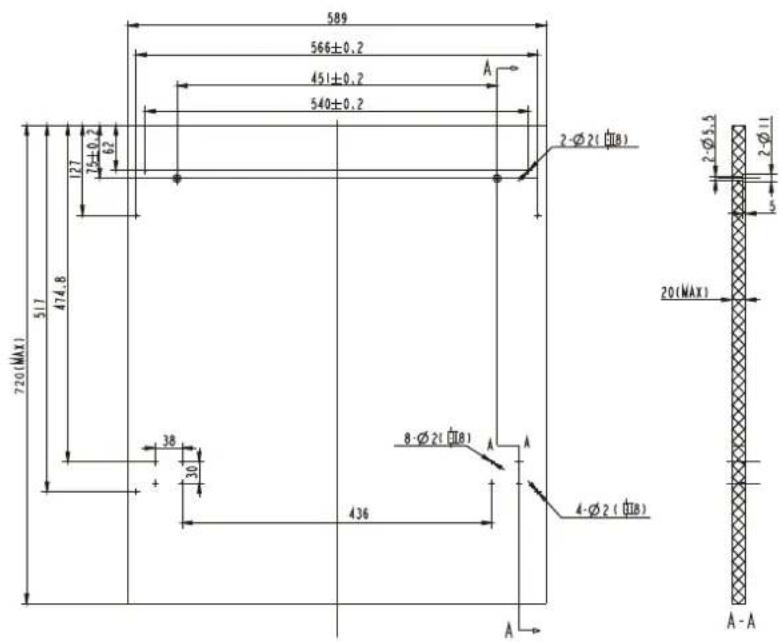

Panneaux décoratifs dimensions et installation 17

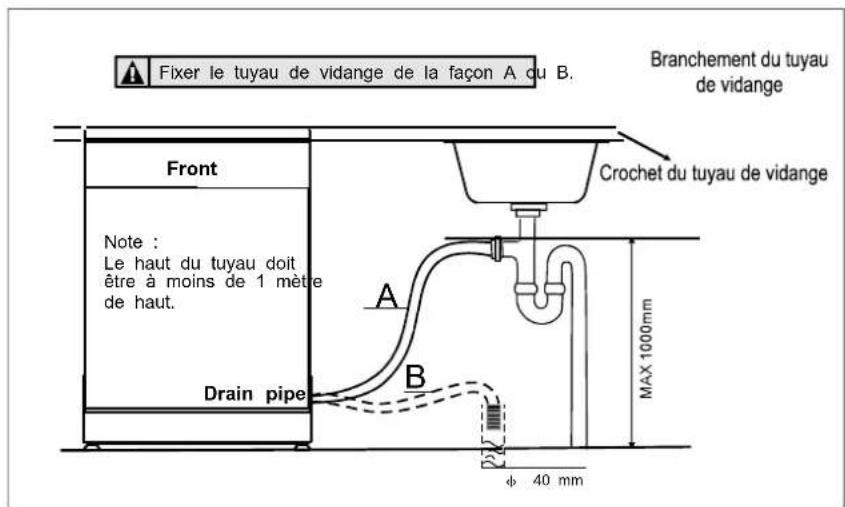

Raccordement des tuyaux d'arrivée et évacuation d'eau 19

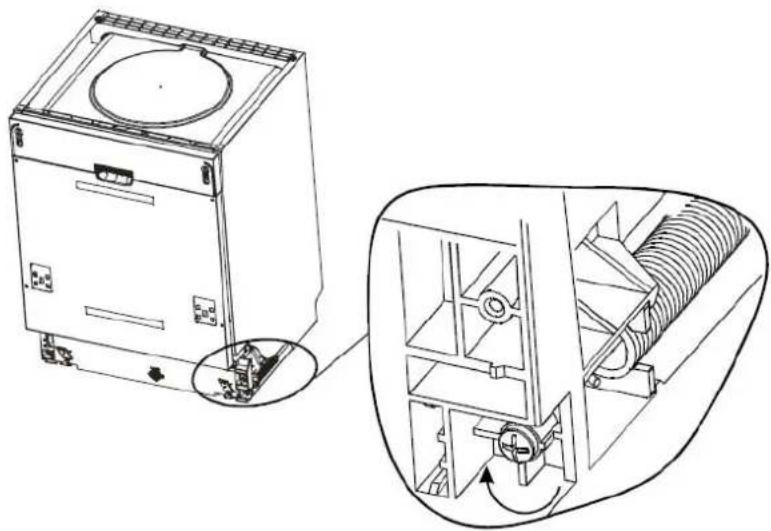

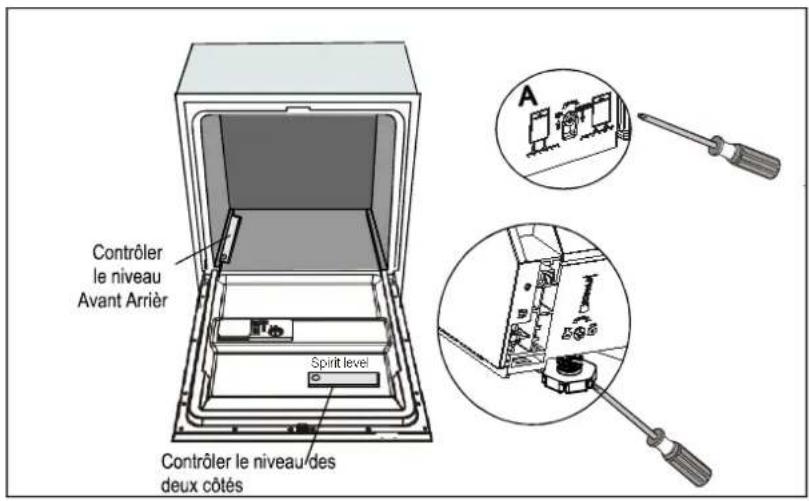

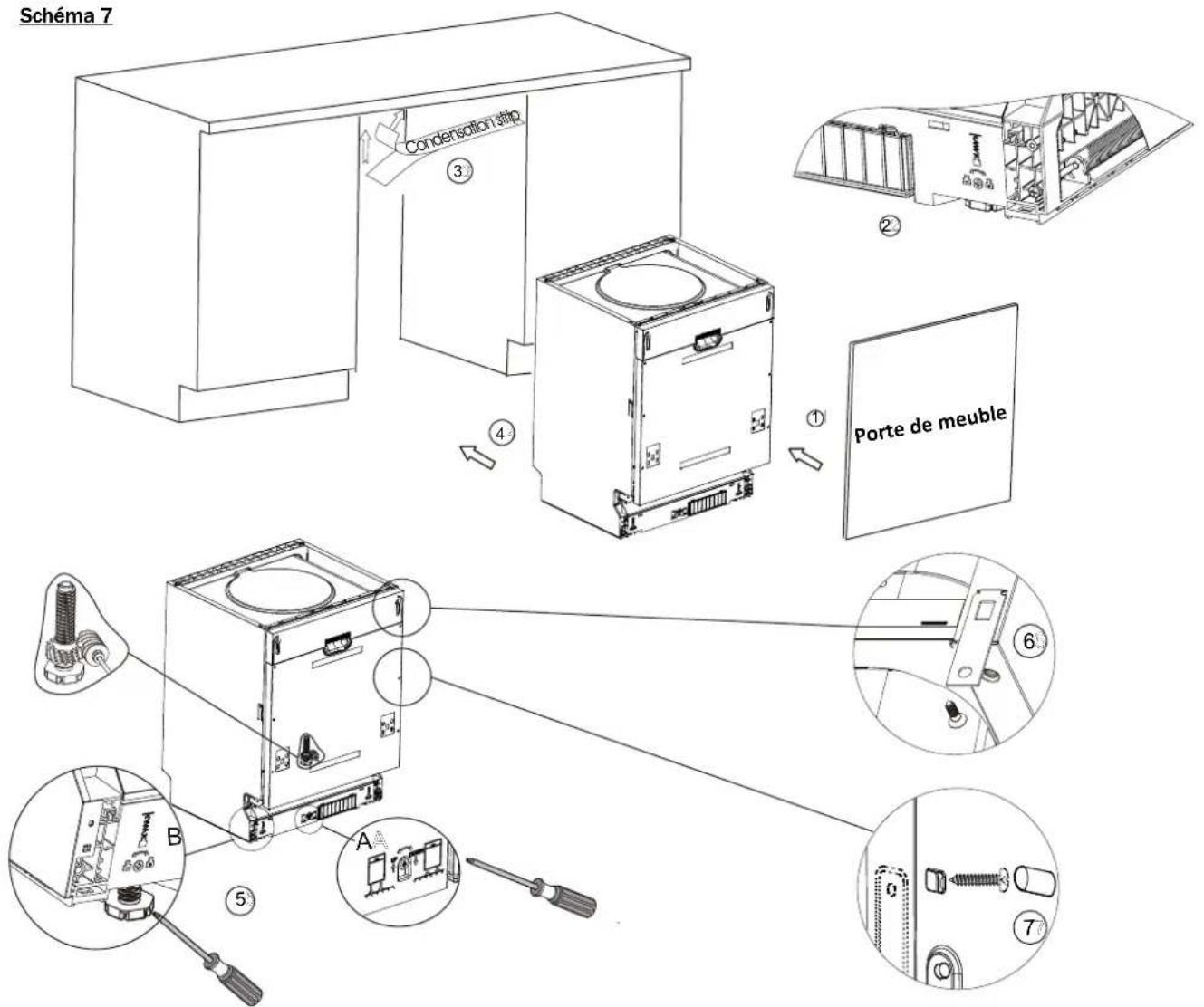

Etapes d'installation du lave-vaisselle 20
A propos des branchements électriques 21
Alimentation en eau 22
Démarrer le lave-vaisselle 23
9)Guide de dépannage rapide 24
Avant d'appeler un réparateur 24
Codes d'erreur 25
Spécifications techniques 26
Chargement des paniers selon En50242/60436

1.INFORMATIONS DE SECURITE IMPORTANTES

AVERTISSEMENT! Lorsque vous utilisez votre lave-vaisselle, veuillez suivre les consignes ci-dessous indiquées:

• Cet apparéil est donc pour usage domestique et toutes applications analogues telles que:
• les cuisines du personnel dans les magasins, les bureaux et les autres millieux de travail;
• les maisons de ferme,
• par les clients dans les hotels, les motel et tous autres types d'environnements résidentiels.

• les foyers d'accueil du type lit et petit déjeuner.

• Cet apparéil peut être utilisé par les enfants âgés de 8 ans et plus ainsi que par les personnes représentant des capacities physiques, sensorielles ou mentales réduites ou qui manquent d'expérience et de connaissances si elles sont sous la surveillance ou ont reçu les instructions concernant l'utilisation de l' apparéil en toute sécurité et qu'elles comprehennent les dangers inherents à son utilisation. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien par l'utilisateur ne doit pas été effectuels par les enfants sans supervision. (Pour EN60335-1).

• Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience et de connaissance, à moins qu'elles ne recoivent la surveillance et les instructions concernant l'utilisation de l' apparéil de la personne responsable de leur sécurité (Pour IEC60335-1).
• Cet apparéil a été unconçu pour être utilisé à l'intérieur uniquement et à l'utilisation domestique seulement. Pour éviter tout risque de chocolélectrique, n'immergez pas l' apparéil, le cordon ou la fiche dans l'eau ou tout autre liquide.

• Débranche l'appareil avant le nettoyage et l'entretien. Utilisez un chiffon doux imbibé du savon non puissant et, ensuite, utilisez un chiffon sec pour l'essuyer de nouveau.

• Cet apparéil doit être mis à la terre. En cas de défaillance ou de panne, la mise à la terre réduira le risque de chocoléctrique en offrant un passage de résistance moindre au courant électrique. Il est équipé d'un cordon électrique avec conducteur et fiche de mise à la terre.

• La fiche doit être branchée dans une prise appropriée installée et mise à la terre en respect de tous les codes et les règlements locaux.

La connexion inappropriée d'un conducteur à contact de mise à la terre peut occasionner un risque d'électrocution. Vérifiez auprès d'un électricien qualifié ou un représentant du service si vous n'étes pas certain que l'appareil est correctement mis à la terre.

• Ne modifies pas la fiche fournie avec l'appareil. Si elle ne convient pas à la prise de courant, faites installer une nouvelle prise de courant convenable par un électricien qualifié.
• Vous ne doivent pas abuser, vous asseoir ou vous appuyer sur la porte ou sur le panier à vaisselle de la machine.
• Ne faites fonctionner vote lave-vaisselle que si tous les panneaux de l'enceinte sont correctement en place.
• Ouvrez la porte prudemment si le lave-vaisselle est en etat de fonctionnement, I'eau risque de jaillir.
• Ne posez pas des objets lourds et n'appuyez pas sur la porte lorsqu'elle est ouverte. La machine peut basculer vers l'avant.
  Lors du chargement des articles destinés au lavage:

1- Placer les articles pointus de manière qu'ils n'endommagent pas le joint de la porte;
2- Avertissement: Les couteaux et les autres ustensiles pointus doivent être charges dans le panier avec leurs lames pointant vers le bas ou placees en position horizontale.

• Vérifiez que le contenant à détergent est vide à la fin du cycle de lavage.
• Evitez de laver les objets en plastique à moins qu'ils ne portent la mention: «Lavable en lave-vaisse en toute sécurité» ou toute expression équivalente. Pour les articles en plastique qui ne portent pas cette mention, vérifie les recommendations du fabricant.
• N'utilisez que le détergent et les additifs de rinçage conçus pour lave-vaisse automatique.
• N'utilisez jamais le savon, le détergent à lessive ou le détergent de lavage à la main dans votre lave-vaisse.
• Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec la machine.
• La porte ne doit pas etre laissée ouverte, comme cela pourrait accroître le risque de basculement.
• Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son agent de service ou encore par une personne qualifiée afin d'éviter tout risque.
• Pendant l'installation, l'alimentation électrique ne doit pas etre excessivement ou dangereusement pliee ou aplatie.
• Ne modifiez pas les boutons de commande.
• La machine doit être branchée au réseau d'alimentation en eau en utilisant de nouveaux tuyaux flexibles et les tuyaux anciens ne doivent pas été réutilisés.
• Le nombre maximum de couverts à laver est de 1 .4
• La pression d'entrée de l'eau maximale admissible est 1MPa.
• La pression d'entrée de l'eau minimale admissible est 0,04MPa .

Elimination

Eliminez correctement les matériaux d'emballage du lave-vaisselle. Tous les matériaux d'emballage peuvent etre recyclés. Les pieces en plastique portent les abréviations internationales standard:

PE pour le polyéthylène, par exemple: matériel en feuille pour emballage.
- PS __ pour le polystyrene, par exemple: matériel de rembourse.
- POM _ polyoxyméthylene, par exemple: accroches en plastique.
- PP ____ polypropylène, par exemple: replisisseurs de sel.
- ABS Acrylonitrile Butadiène Styrène, par exemple: Panneau de contrôle.

A VERTISSEMENT!

• Les matériaux d'emballage peuvent être dangereux pour les enfants!
• Pour la mise au rebut de l'emballage et de la machine, veuillesz vous adresser à un centre de recyclage. Par conséquent, coupez l'alimentation électrique et assurez-vous que le dispositif de la fermetre de la porte est inutilisable.
• L'emballage en carton est fabriqué du papier recyclé et doit être éliminé dans la collecte des déchets de papier pour recyclage.
• En vous assurant que ce produit est correctement éliminé, vous contribuez à éviter les conséquences potentiellement néfastes pour l'environnement et la santé humaine qui poursaient autrement être causées par le traitement inapproprié de ce produit. Pour des informations plus détaillées sur le recyclage de ce produit, veuillez contacter le bureau local de la municipality ou le service local de traitement des ordures menagères.
• ELIMINATION: Ne jetez pas ce produit parmi les déchets Municipaux non triés. La collecte séparée de tels déchets pour un traitement spécial est nécessaire.

2. Guide de prise en main

Pour plus d'informations détaillées concernant l'utilisation de l'appareil, reférez-vous à la rubrique correspondante

Allumer l'appareil

Remplir le bac à détergent

Vérifier le niveau du produit de rincege

Vérifier le niveau du sel regénérant

Mettre les paniers en place

Selectionner un programme

Mettre le lave-vaiselle en marche.

-Changer de programme

Appuyez sur le bouton Marche/arrêt pour allumer l'appareil et ouvrez la porte.

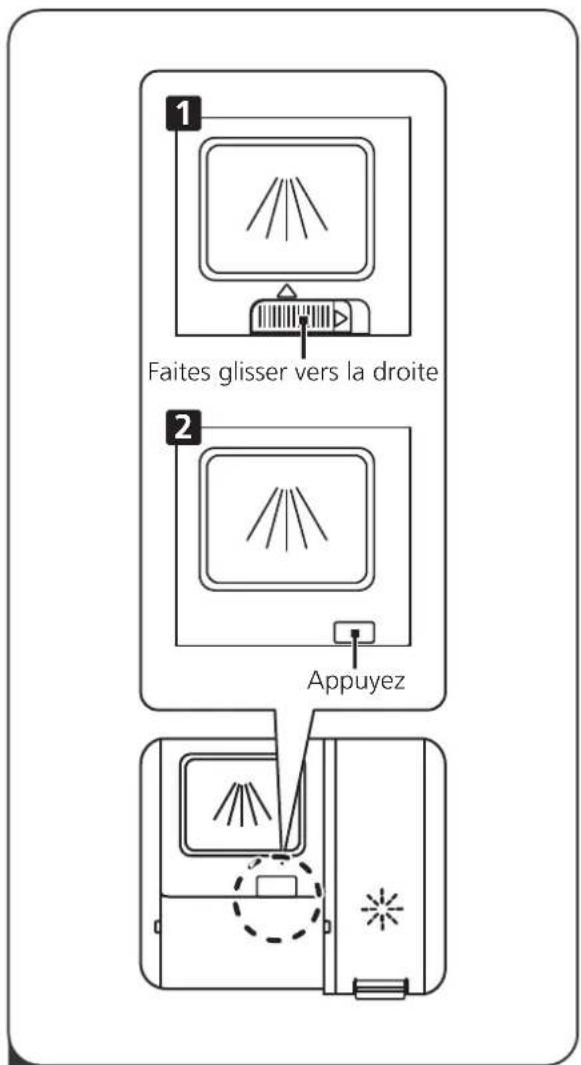

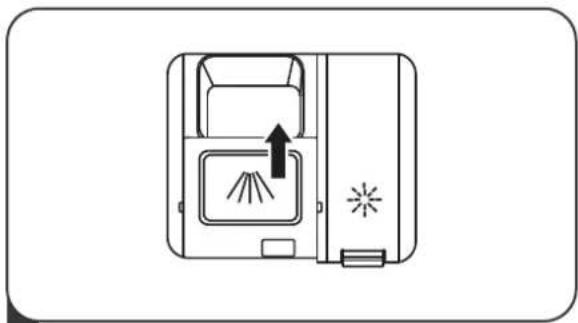

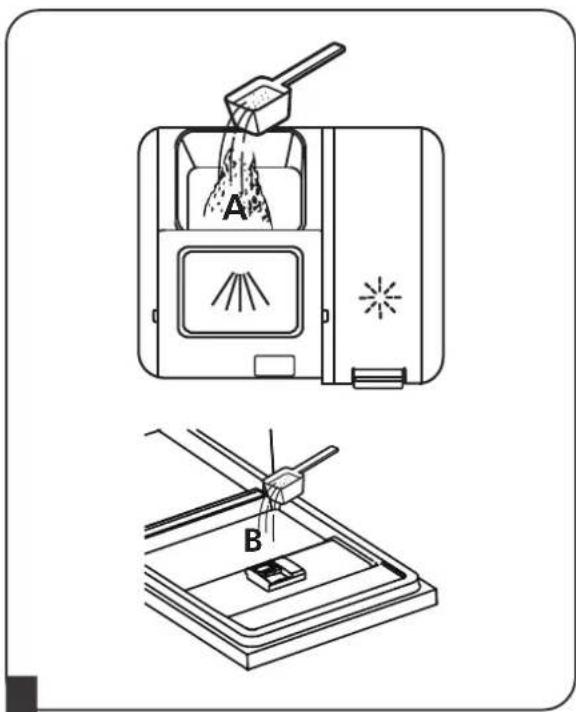

Ouvrez le bac à détergent (marqué A), replisssez-le de détergent, puis fermez le bac;

Le détergent pour le prélavage tombe directement dans le réservoir; (Conformez-vous aux instructions d'utilisation!)

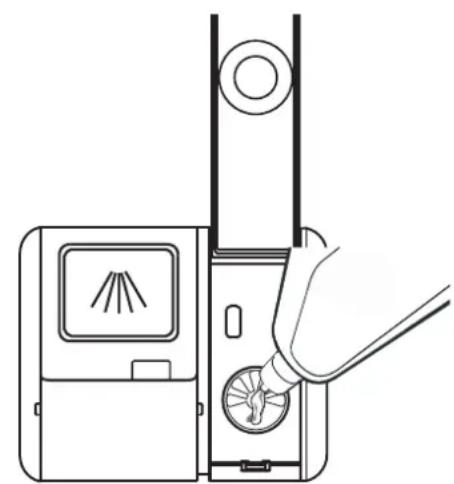

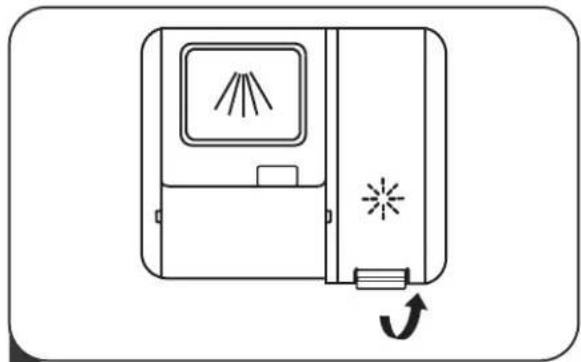

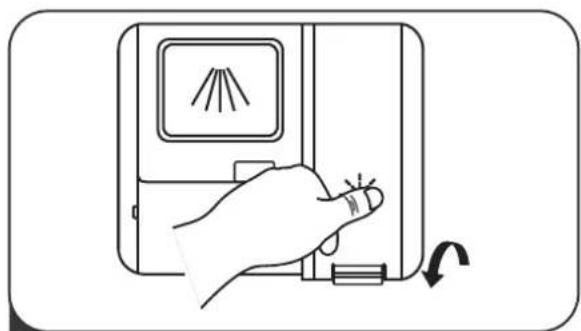

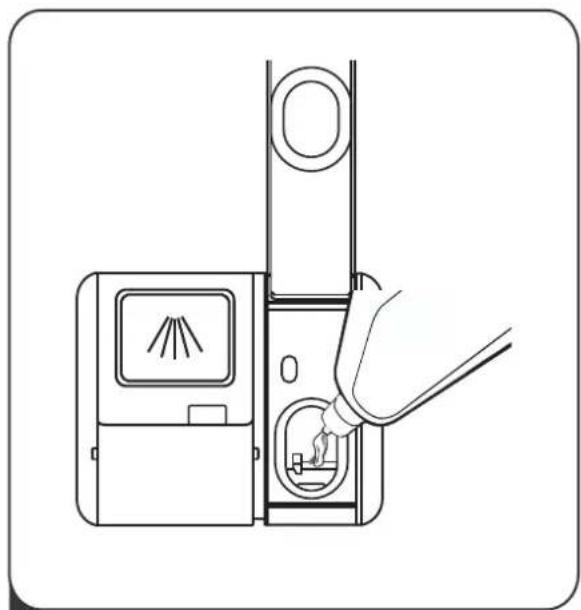

Remplissez le bac à produit de rincege par l'orifice situé sous le couvercle (marqué B) si besoin.

Sur les modèles équipés d'un système adoucisseur d'eau uniquement. Indicateur électricque sur leibandau de commande (si disponible). S'il n'y a pas de voyant d'advertisement pour le niveau de sel sur le bandau de commande (pour certains modèles), vous pouvez estimer le moment où il faut replir le sel dans l'adoucisseur en fonction du nombre de cycles effectuels par le lave-vaisselle

Pourmettrelespaniersenplace,referez-vousa la rubrique intitulée« Préparation et chargement de la vaisselle

Refermez la porte et appuyez sur les boutons Programme jusqu'à ce que le programme souhaité s'illumine. (Référez-vous à la rubrique « Consignes d'utilisation »)

Ouvrez l'arrivee d'eau, l'appareil se met en marche au bout d'environ 10 secondes.

1. Un cycle en marche ne peut être modifié que s'il est en marche depuis peu de temps. Autrement, il est possible que le détergent ait déjà été libéré et que l'eau ait déjà été vidangée. Si c'est le cas, le bac à détergent doit être à nouveau rempli.

2 Appuyez sur le bouton Demarrer/pause pour arreter le cycle de lavage. Appuyez ensuite sur le bouton de programmation après 3 secondes et le programme sera annulé.
3. Appuyez sur les boutons Programme pour selectionner un nouveau programme.
4. Rallumez le lave-vaisselle.

ATTENTION!

Faites preuve de prudence à l'ouverture de la porte.

Premez garde à la vapeur
chaude qui s'échappera de
l'appareil !

Ajouter de la vaiselle dans le lave-vaiselle.

1. Ouvrez la porte un peu pour arreter le lave-vaiselle.

2. Ouvrez légerement la port
   3.. Aprees que les bras de lavage arrêtent de marcher, vous pouze ouvr la porte complètement
   4.. Placez vos ustensiles dans l'apparei

3. Refermez la port
   6.. Appuyez sur Demarrer/pause : le lave-vaisselle se met en marche au bout de 10 seconde

Si l'appareil est arrêté au cours d'un cycle de lavage.

Si l'appareil est arrêté au cours d'un cycle de lavage, remettez-le en marche et seLECTIONnez à nouveau le cycle de lavage.

Eteindre l'appareil.

Fermez l'arrivee d'eau, videz le lave-vaiselle

Lorsque le cycle de travail est terminé, puis arrêtez.
éteignez l'appareil en utilisant le bouton Marche / Arret.

Attention: attendez quelques minutes (environ 15 minutes) avant de vider le lave-vaisselle afin d'eviter de devoir manipuler les ustensiles encore chauds, qui sont alors plus susceptibles de se casser. Ceci permet également un meilleur séchage de votre vaisselle. Commencez par vider le panier du bas.

3. Fonctionnement

IMPORTANT

Pour tirer le meilleur parti de votre lave-vaisselle, veuillez dire avec soin toutes les instructions de fonctionnement avant de l'utiliser pour la première fois.

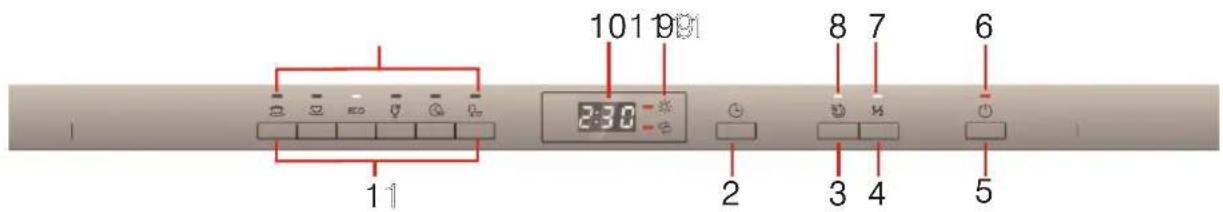

Panneau de contrôle

1. Touche de selection du programme : appuyer sur la touche pour selectionner le programme de lavage souhaite.
2. Touche de départ différé: appuyer sur la touche pour retarder le démarriage du cycle de lavage.
3. La touche du séchage supplémentaire : elle sert à selectionner la fonction du séchage supplémentaire. La fonction séchage supplémentaire peut être utilisée uniquement avec le programme de lavage intensif, auto, ECO, verre, 90min.
4. Touche de demi-charge : pour selectionner la fonction de demi-charge. (Il est preconise d'utiliser la fonction de demi-charge pour les charges de 6 couverts au maximum. Cette fonction permet de réduire la consommation d'eau et d'électricité. La fonction peut être activée en même temps que le programme Intensif, auto, ECO, Verre et 90 min.).
5. Touche marche/arret: sert à la mise en marche/mise hors tension.
6. Voyant d'alimentation : indique que l'alimentation est branchée.
7. Levoyant de demi-charge indique que la fonction de demi-charge a ete selectionnee.
8. Le voyant de sechage supplémentaire indique que la fonction de sechage supplémentaire a ete choisie.
9. Les indicateurs de Sel et de produit à polir : indiquent quand le réservoir à sel ou le doseur doivent être remplis d'un produit approprié.
10. Écran d'affichage: il affiche le temps de lavage restant, le département d'été, les codes des erreurs, etc.).
11. Voyants de programmes : indiquent le programme sélectionné.

Description du lave-vaisselle

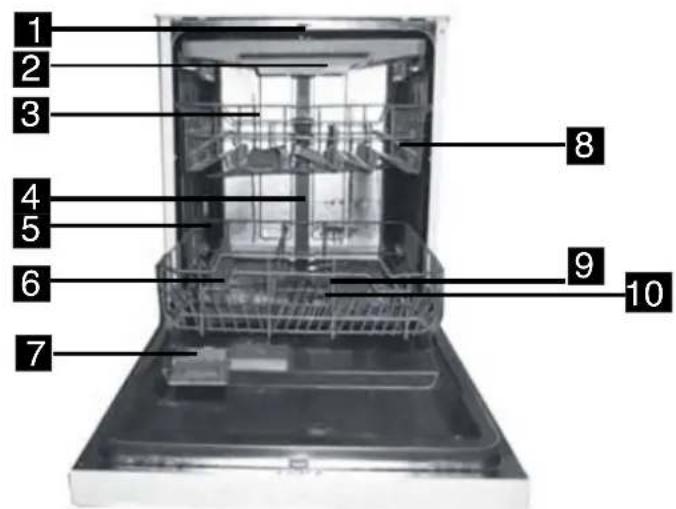

Vue avant

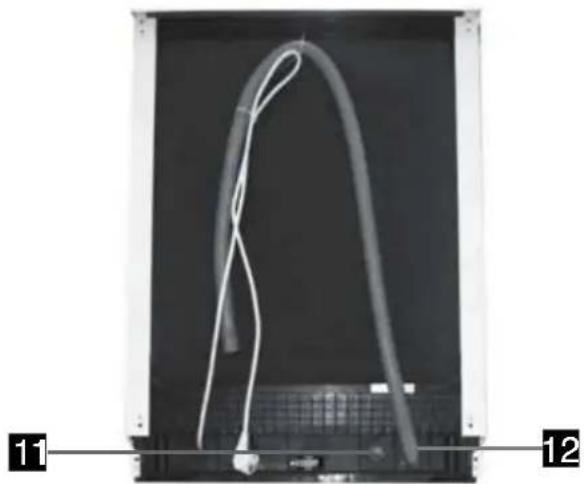

Vue arrête

1

Bras de lavage
supérieur

4

Conduit interne

7

Bac à détergent

10

Dispositif de filtration

2

Panier à couverts

5

Panier inferieure

8

Rabat a tasses

11

Raccord tuyau d'arrivee d'eau

3

Panier supérieur

6

Compartment à sel

9

Bras de lavage

12

Conduit de vidange

4. Avant d'utiliser pour la première fois

Avant la première utilisation :

A. Reglez l'adoucisseur d'eau

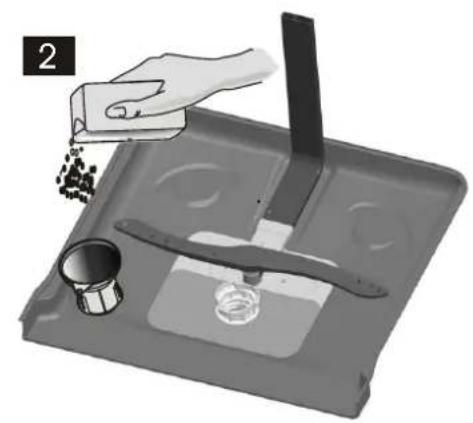

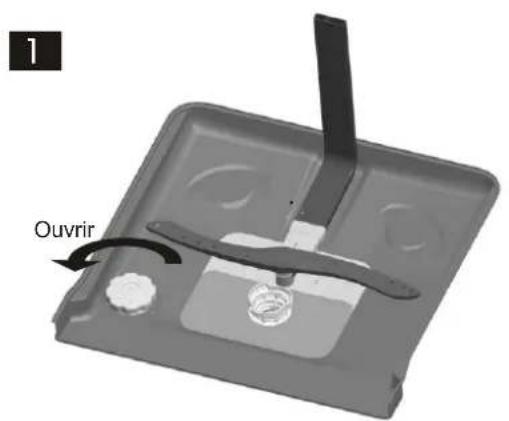

B. Ajoutez 1,5 kg de sel dans le réservoir, puis replisssez avec de l'eau jusqu'à ras-bord.
C. Ajoutez du liquide de rincege.
D. Rajoutez du détergent

A. Adoucisseur d'eau

L'adoucisseur d'eau se regle manuellement à l'aide du selecteur de durée de l'eau.

L'adoucisseur d'eau permet desterolir une partie des mineraux et des sels contenus dans I'eau, qui auraient des conséquences négatives ou adverses sur le fonctionnement de la machine.

Plus il y a de sels et de mineraux dans l'eau, plus celle-ci est dure.

L'adoucisseur doit etre regle en fonction de la durete de I'eau dans voite zone. Le fournisseur local d'eau potable est a meme de you renseigner sur la durete de I'eau dans la zone ou you habitez.

Réglage de la consommation de sel

Ce lave-vaisselle est concu pour permettre un reglage de la consommation du sel en fonction de la durée de I'eau utilisée. Cela permet ainsi d'optimiser et d'ajuster le niveau de consommation du sel.

S'il vous plaît, suivez les étapes ci dessous pour le réglage de la consommation de sel.

1. Ouvrez la porte, allumer l'appareil.
2. Appuyez sur le bouton programme pendant +/- 5 secondes afin d'activer la fonction de réglage d'adoucisseur d'eau, et cela minimum 60 secondes après avoir allumé le lave-vaisse.
3. Appuyez sur le bouton programme afin de selectionner l'option appropriée en fonction de la région; les options sont les suivantes: H3->H4->H5->H6->H1->H2.
4. Appuyer sur le bouton d'alimentation pourmettre fin au réglage.

DURETÉ DE L'EAU				Position de sélection	Quantité de Sels(gramme/cycle)
dH	fH	Clarke	mmol/l
0~5	0~9	0~6	0~0.9	H1	0
6-11 10-20	7-14 1.0-2.			H2	9
12-17 21-30	15-21 2.1-3.			H3	12
18-22 31-40	22-28 3.1-4.			H4	20
23-34 41-60	29-42 4.1-6.			H5	30
35-55 61-98	43-69 6.1-9.		8	H6	60

Remarque:1

1 dH=1,25 Clarke=1,78 fH=0,178mmol/l

DH:degréallemand

fH : degré français

Clark: degré Britannique

Remarque:2

Le réglage d'usine est, par défaut: H3 (EN 50242)

Contactez vous fournisseur d'eau local pour connaître la durée de l'eau dans votre zone.

REMARQUE: Si vous modèle ne comporte pas d'adoucisseur d'eau, vous pouvez sauter cette section.

ADOUCISSEUR D'EAU

La durée de l'eau dépend de l'endetroit où l'on se trouve. Si vous utilisez de I'eau dure avec votre lave-vaiselle, des dépôts se formeront sur la vaissele et les ustensiles.

Cet appeareil est equiped d'un dispositif specia/ adoucisseur d'eau fonctionnant avec un reservoir de sel pour eliminer le calcaire et les mineraux prsent dans l'eau.

B. Remplissage du sel dans l'adoucisseur

N'utilisez que du sel concu specialement pour lave-vaisselle.

Le réservoir de sel se trouve sous le panier du bas et se remplit comme suit :

Attention!

N'tilisez que du sel special lave-vaiselle! Tout autre type de sel non specifquement destiné aux lave-vaiselle, en particulier le sel de table, pourait endommager I'adoucisseur. Le fabricant n'honorera pas la garantie en cas d'utilisation d'un type incorrect de sel, et declinera toute responsabilité quant aux dommages causés.
- Ne rajoutez du sel que si vous allez lancer un cycle de lavage complet juste après.

Cela evitera toute corrosion due à la présence dans le fond de l'appareil de grains de sel ou d'eau salée après un léger débordement.

A. Retirez le panier dubas puis devissez et retirez le bouchon du réservoir de sel 1
B. Placez le bout de l'entonnoir (fourni) dans le trou et versez 1,5kg de sel environ.
C. Remplisseze le réservoir de sel à ras-bord avec de l'eau. Il est normal qu'une petite quantité d'eau s'échappe du réservoir de sel. 2
D. Une fois le réservoir rempli, revissez et serrez bien le bouchon dans le sens des aiguilles d'une montre.
E. Le témoin lumineux signalant qu'il n'y a plus de sel s'eteindra une fois le réservoir rempli.
F. Lancez un programme de lavage immédiatement après avoir rempli le réservoir de sel. Nous vous conseillons un programme de lavage court. Si vous ne le faites pas, des parties importantes de l'appareil, le filtré, la pompe entre autres, pourrait être endommagés par l'eau salée. Ceci ne serait pas couvert par la garantie.

REMARQUE:

1. Ne rajoutez du sel dans le réservoir que si le témoin lumineux du sel s'allume sur le panneau de contrôle.
   Il se peut que la lumière reste allumée un certain temps alors que le réserve a eté rempli, cela dépend de la vitesse à laquelle le Sel se dissout.
   Si voit me dne ne compe pas de tmeimlumineux pour le sel sur le panneau de controle, you pouze savoir a peu pres quand remetre du sel dans l'adoucisseur a partir du nombre de cycles de lavage effectues.
2. Si le Sel a un peu debordé au remplissage, lancez un programme de rince (Rinse) ou Express (Rapid) pour retarder le sel en excès.
3. Si la machine a besoin d'être transporte pour cause de démenagement, réparation et autres, veuillez retarder au maximum l'eau du compartment du sel avec un chiffon absorbant, puis reférmez bien le bouchon. Vous pouvez ensuite déplacer et transporter la machine. Une fois la machine installée après transport ou réparation, en ordre de marche, remettez du sel de la maniere indiquée au paragraphe B. B. Remplissage du sel dans l'adoucisseur Sinon, la machine pourrait être sérieusement endommagée, par la corrosion par exemple, tomber en panne etc. Le cas échéant ces problèmes ne seraient pas couverts par la garantie.

C. Ajout du liquide de rinceage.

Distributeur de liquide de rinceage

Le liquide de rincage est libre pendant le rincage final pour eviter que l'eau forme des gouttelettes sur la vaisselle, ce qui laisserait des traces en forme de gouttes ou de trainées. Il améliore également le séchage en empêchant l'eau d'adherer à la vaisselle. Notre lave-vaisselle est concu pour être utilisé avec du liquide de rincage. Le distributeur de liquide de rincage se trouve dans la porte à cote du compartment de détergent. Pour replir le réservoir du distributeur, ouvre le bouchon et versez le liquide de rincage dans le distributeur, jusqu'à ce que l'indicateur de niveau devienne complètement noir. Le volume du réservoir est d'environ 110ml.

1 Retirez le couvercle du bac à produit de rincege en tirant sur la poignée.

3 Refermez le couvercle lorsque vous avez terminé.

2 Versez le produit de rinceage dans le réservoir en veillant à ne pas dépasser le niveau maximum.

Réglage du bac à produit de rinceage

Afin d'obtenir des performances de séchage optimes avec une quantité minimale de produit de rincege, le lave-vaisselle est conçu pour ajuster la consommation en fonction de l'utilisateur. Suivez les étapes ci-après :

1. Fermez la porte et allumez l'appareil.
2. Dans un déali de 60 secondes à compter de l'étéape 1, appuyez sur le bouton Programme pendant plus de 5 secondes, puis appuyez sur le bouton Départ différé pour acceder au réglage. Le voyant d'alerte du produit de rinceage clignote à une fréquence de 1 Hz.
3. Appuyez sur le bouton Programme pour selectionner le réglage correspondant à vos habitudes d'utilisation. Les paramètres défilent dans l'ordre suivant : D1->D2->D3->D4->D5->D1. Plus le chiffre est élevé, plus le lave-vaisselle utilise du produit de rinceage.
4. N'appuyez suraucun bouton pendant 5 secondes ou appuyez sur le bouton Marche/Arret pour enregistrer les parametes selectionnés et quitter le mode de réglage.

Niveau de produit de rinceage	Affichage
D1	Voyant Rapide all umé
D2	Voyant 90 min allumé
D3	Voyants 90 min et Rapide allumés
D4	Voyant ECO allumé
D5	Voyants ECO et Rapide allumés

Remplissage du bac à détergent

1 Optez pour la méthode d'ouverture correspondant à votre apparéil :

1. Ouvrez le couvercle en faisant glisser le loquet d'ouverture.
2. Ouvrez le couvercle en appuyant sur le loquet d'ouverture.

2 Ajoutez du détergent dans le plus grand bac (A) pour le cycle de lavage principal. Pour des performances de nettoyage optimes, sur tout si vous vaisselle est très sale, versez une petite quantité de détergent sur la porte. Le détergent supplémentaire serait utilisé en phase de pré-lavage.

Pour fermer le couvercle, faites-le glisser vers l'avant puis appuyez dessus.

REMARQUE :

• Sachez qu'en fonction de la saleté de l'eau, les réglages peuvent différer.
• Veuillez observer les recommandations du fabricant indiquées sur l'emballage de votre détergent.

5. Chargement des paniers

Recommendations

Evitez d'acheter des ustensiles qui ne sont pas garantis comme pouvant aller au lave-vaiselle.
Utilisez un détergent doux décrit comme "protégeant la vaisse". Si nécessaire, obtenez plus d'informations auprès des fabricants de détergent.
Pour les articles particulierement fragiles, choisissez des programmes à basse température.
Pour eviter toute casse, ne retirez pas la vaiselle et les couverts tout de suite après la fin du programme.

Les articles suivants peuvent /ne peuvent pas aller au lave-vaisselle :

Ne convenient pas

• Les couverts avec manches en bois, en corne, porcelain ou nacre.
• Les articles en plastique ne résistant pas à la chaleur
• Les couverts ancients comportant des parties collées qui ne résistant pas à la chaleur.
• Couverts et vaiselle soudés
• Articles en cuivre ou en étained
• Les articles en cristal
• Les articles en acier ayant tendance à rouiller
  Assiettes et plats en bois
• Articles en fibres synthétiques

Conviennent dans une certaine mesure

• Certains verres qui blanchiront après un certain nombre de cycles de lavage

• Les articles en aluminium ou en argent qui ont tendance à se décolorer pendant le lavage
• Les décors sénégraphiés sur la vaisse l peuvent se décolorer avec les lavages féuents.

Attention : avant et après le chargement des paniers

(Pour une performance maximale de votre lave-vaisselle, suivez ces conseils pour le chargement des paniers. Les fonctions et l'apparce des paniers de votre lave-vaisselle peuvent varier par rapport à ceux du manuel.)

Retirez tout reste important de nourriture. Faites ramollir tout résidu brule dans les poèles ou casseroles. Il n'est pas nécessaire de rincer les assiettes à l'eau courante.

Disposez la vaisselle dans le lave-vaiselle comme suit :

1. Les articles tels que les tasses, verres, casseroles, poèles, etc. se placent à l'envers.
2. Ceux qui comportent des courbes ou des creux, de biais pour que I'eau puisse s'ecouler.
3. Tous les ustensiles doivent etre disposés avec soin pour quils ne puissant pas se renverser.
4. Tous les ustensiles doivent etre disposés de maniere a ce que les bras d'aspersion puissant se mouvoir sans obstruction pendant le lavage.

REMARQUE : Les très petits articles ne doivent pas être passés au lave-vaiselle car ils pourraient facilement tomber

hors du panier.

Chargez les articles creux comme les poëles, les tasses et les verres etc. avec leur ouverture dirigeée vers le bas pour que l'eau ne puisse pas s'accumuler dans le contenant ou toute partie creuse.
- Les articles de vaisselle et les couverts ne doivent pas etre les uns dans les autres et ne doivent pas se recouvrir.
- Pour éviter tout dommage aux verres, ne les laissez pas se toucher.
- Chargez les articles les plus volumieux ou ceux qui sont les plus difficiles à nettoyer dans le panier du bas.
Le panier du haut est conçu pour le nettoyage des articles les plus délicats tels que les verres, les tasses à thé et à café.
- Les couteaux à lame longue constituent un danger s'ils sont rangés pointe vers le haut !
- Les couverts particulièrement coupants ou à lame longue doivent être posés à plat dans le panier du haut.
- Ne surchargez pas votre lave-vaiselle. C'est important pour un résultat optimal et une consommation d'énergie raisonnable.

Déchéancement des paniers

Pour éviter que des gouttes d'eau tombent du panier du haut sur le panier du bas, nous vous recommendons de d'abord le panier du bas, puis celui du haut.

Méthode de chargement pour vaisselle ordinaire

Chargement du panier du haut

Le panier du haut est conçu pour accueillir les articles de vaisselle les plus délicats et les plus légers, comme les verres, les tasses de thé et de café et leurs soucoupes, ainsi que les assiettes, les petits bolfs et les plats pas trop creux et pas trop sales). Positionnéz la vaisselle et les ustensiles de cuisine de façon à ce que le jet d'eau ne puisse pas les faire bouger.

Chargement

Chargement du panier du bas

Nous vous recommendons de placer les articles les plus volumineux ou les plus difficiles à laver dans le panier du bas : par exemple les casseroles, poèles, couvercles, plats et bolts à servir, comme indiqué ci-dessous. Il est préférible demettre les plats à servir et les couvercles sur le côte pour éviter de bloquer la rotation du bras d'aspersion supérieur.

Chargement

Nous vous rappelons que :

Les casseroles, saladiers, etc., doivent toujours etre places a l'envers.
Les articles presentant des parties creuses doivent etre placés de biais pour que I'eau puisse s'évacuer.
Le panier du bas comprend des pointes repliables pour permettre de placer plus de casseroles et poëles, ou des articles de plus grandeaille.

Réglage du panier supérieur

Si nécessaire, le compartment supérieur peut place Pour des ustens iles p lus larges plac es compaitimen supérieur peut etre ajust e en hauteur hauteurs. Les ustensiles longs comme les couverts de service, les couverts a cuisine doit etre coloces sur I'etagere de sorte quils n'obstruent pas la rotation des bras vaporisateurs.

Panier à couverts

Pour replier les étagères portetasses

Pour permettre un meilleur emplement des poèles et des casseroles, les pointes peuvent se replier comme illustré à droite.

Pointes repliables du panier dubas

Pour permettre un meilleur emplement des poèles et des cassetères, les pointes du panier du bas peuvent se replier comme illustré à droite.

Les couverts doivent etre placés dans le panier correspondant avec leurs manches vers le bas. Si le panier compeote des compartments lateraux, les cuillers doivent etre disposées séparément dans les trous prevus a cet effet, et les ustensiles les plus longs doivent etre places à plat sur le devant du panier du haut comme indiqué sur l'image.

AVERTISSEMENT!

Ne laissiezaucun couvert traverser jusqu'à toucher le fond du lave-vaisselle.

Disposeez toujours les ustensiles pointus la pointe vers le bas !

Pour vous securité personnelle et un lavage performant, assurez-vous que les couverts sont placés dans le panier de façon à ce que:

• Ils ne soient pas collés les uns aux autres.
  L'argenterie est placé avec la face malé vers le haut.
  Longues ustensiles au centre.

6. Demarrer un programme de lavage

Tableau des cycles de lavage

REMARQUE: (★) signifie qu'il faut rajouter du liquide de rincege dans le réservoir

Programme	Informations pour lechioix du	Description du cycle	Détergent prélavage /lavage	Durée du cycle (min)	Energie (Kwh)	Eau (L)	Liquide de
Intensif	Pour la vaisselle très sale et les casseroles, poèles et plats avec des résidus alimentaires séchéés.	Prélavage (50°C) Lavage (65°C) Rinceage Rinceage Rinceage (65°C) Séchage	5/30g (1 ou 2 moceaux)	205	1.621	17.8	★
Universal	Pour la vaisselle raisonnablement sale, par exemple assiettes, verres et poèles pas trop sales.	Prélavage (45°C) Lavage (55°C) Rinceage Rinceage (65°C) Séchage	5/30g (1 ou 2 moceaux)	175	1.302	14.3	★
ECO (*EN 60436)	Cycle quotidien standard pour vaisselle raisonnablement sale, par exemple assiettes, verres et poèles pas trop	Lavage (45°C) Rinceage Rinceage (60°C) Séchage	5/30g (1 ou 2 moceaux)	220	0.937	11.0	★
Verre	Pour la vaisselle peu sale et les verres	Prélavage Lavage (50°C) Rinceage Rinceage (65°C) Séchage	5/30g (1 morceaux)	120	1.100	14.3	★
90 Min	Pour vaisselle légèrement sale ne nécessitant pas un séchage intensif. Séchage	Lavage (60°C) Rinceage Rinceage (65°C) Séchage	35g (1 morceaux)	90 1.35	0	11.7	★
Rapide	Un cycle court pour une vaisselle légèrement sale, ne nécessitant pas de séchage.	Lavage (50°C) Rinceage Rinceage (55°C)	25g	30	0.751	11.2

REMARQUE:

*EN60436: Ce programme constitue le cycle test pour la norme europeenne, les informations de comparaison étant en conformité avec la norme EN 60436.

Mettre en marche l'appareil

Demarrage d'un cycle de lavage

1) Tirez le panier inférieur et supérieur, charger la vaisselle et les repousser. Il est felicite pour charger le panier inférieur, puis le supérieur (voir la section intitulée Chargement du lave-vaisselle).
2) Verser le dédTergent (voir la section intitulée Sel, de dédTergent et rincage).
3) Insérez la fiche dans la prise. L'alimentation est de 220-240 VAC / 50 HZ, la spécification de la prise 10A 250V. Assurez-vous que l'alimentation en eau est ouverte à pleine pression.
4) Ouvrez la porte, appuyez sur le bouton ON / OFF, et la lumière ON / OFF s'allume.
5) Appuyez sur le bouton de programme, le programme de lavage sera modifié comme suit direction: Intensif ->Universal> ECO->Verre -> 90 Min -> rapide Si un programme est sélectionné, la lumière de la réponse s'allume. Ensuite, fermez la porte, le lave vaisselle commence à démarrer.

Changer le Programme

Une assiette oubliee?

Voupez rajouter une assiette ou autre article oublie tant que le compartment du détergent ne s'est pas ouvert.

1 Appuyez sur la touche Demarrage/pause pour arreter le lavage.

4 Rajoutez les assiettes oubliées.

Entrouvre la porte.

5 Refermez la porte

3 Une fois que les bras d'aspersion ont cesser de tourner, vous pouvez ouvrir la porte complètement.

6 Appuyez sur le bouton Demarrage/Pause, le lavevaisselle redemarre après 10 secondes environ.

A la fin du cycle de lavage

Une fois le cycle de lavage terminé, un signal sonore sera émis pendant 8 secondes, puis s'arrête. Éteignez l'appareil à l'aide du bouton ON/OFF, fermez l'arrivée d'eau et ouvre la porte du lave-vaisse.

Attendez quelques minutes avant de décharger le lave-vaisse pour éviter de manipuler la vaisse et les ustensiles quand ils sont encore chauds,ils risqueraient de casser. Ils secheront également derniers ainsi.

• Eteindre le lave-vaiselle

Le témoin lumineux de programme est allumé et ne clignote plus, cela signifie que le programme de lavage est terminé. 1. Eteignez l'appareil à l'aide du bouton ON/OFF.

1. Fermez l'arrivée d'eau!

2. Ouvrez la porte avec précaution.

La vaisse chaude est très sensible aux chocs. Laissez refroidir les assiettes pendant 15 minutes environ avant de décharger les paniers.

Ouvrez la porte du lave-vaiselle, laissez-la entrouverte et attendez quelques minutes avant desterolir la vaiselle. La vaisse sera moins chaude et sechera moins ainsi.

• Déchéancement du lave-vaisselle

Il est universal que le lave-vaisse soit mouillé à l'intérieur.

Videz le panier du bas avant le panier du haut. Cela permet d'eviter que de l'eau tombe du panier du haut sur le panier du bas.

A VERTISSEMENT!

Il est dangereux d'ouvrir la porte lorsque la machine est en marche, car l'eau chaude peut vous brûler.

7.Nettoyage et entretien

Système de filtration

Le filtrer permect d'eviter que de gros restes de nourriture et autres objets puissant passer dans la pompe. Ces rdisus pourraient bloquer le filtr, c'est pourquoit ils doivent etre retires.

Le système de filtration consiste en un filtré dégrossissant, un filtré plat (Filtre principal) et un microfiltré (Filtre fin).

Filtre principal 1 Les particules de nourriture et de saleté recueillies dans ce filtre sont pulverisées par un jet d'eau spécial sur le bras d'aspersion inférieur et eliminées via l'évacuation d'eau.

Filtredegrossisseur 2

Les éléments plus gros, tels que des morceaux d'os ou de verre, qui pouraient obstruer l'évacuation d'eau, sont piégés par le filtre dégrossissant. Pour-retirer les articles pris dans le filtre, appuyez doucement sur le bouchon en haut du filtre et retirez-le.

Filtre fin 3

Ce filtre retient les particules de nourriture et de saleté dans le faisard pour éviter qu'elles se redéposent sur la vaisselle en cours de lavage.

Dispositif de filtrage

Le dispositif de filtrage permit de retirer efficacement les particules de nourriture de I'eau de lavage, pour permettre le recyclage de celle-ci pendant le cycle. Pour une performance et un résultat optimal, le filtre doit etre nettoyeregulierement. Pour cette raison, c'est une belle idee de retirer tout residu important de nourriture pris dans le filtre apres chaque cycle de lavage, en rincant le recipient et le filtre en demi-cercle a I'eau courante. Pour retirer le disposif de filtrage, tirez I'anse du recipient vers le haut.

AVERTISSEMENT!

N'utilise jamais votre lave-vaiselle sans ses filtres bien en place.
Un mauvais positionnement des filtres peut réduire la performance de votre apparéil et endommager la vaiselle.

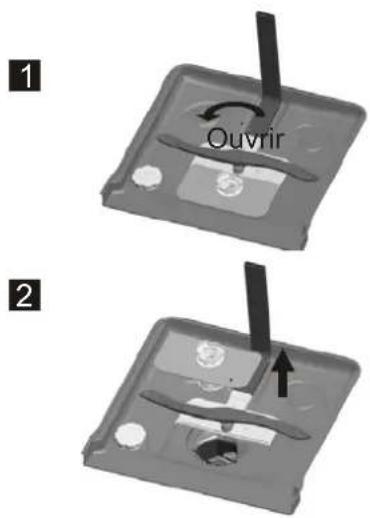

Etape 1: tournez le filtré dans le sens inverse des aiguilles d'une montre.
Etape 2: Retirez le dispositif de filtration

REMARQUE : Lorsque vous suivez cette procEDURE de l'etape 1 à l'etape 2, le dispositif

de filtrage sera retire;

Lorsque you suivez cette procedure de l'etape 2 à l'etape 1, le dispositif de filtrage sera remis.

Remarques :

• Inspectez les filtres pour vérifier qu'il n'y a pas d'obstruction après chaque utilisation.
• En devissant le filtré dégrossissant, vous pouvez-retirer l'ensemble du dispositif de filtrage. Retirez tout résidu de nourriture et nettoyez les filtres à l'eau courante.

REMARQUE : L'ensemble du dispositif de filtrage doit etre nettoyé une fois par semaine.

Nettoyage du filtré

Pour nettoyer le filtre dégrossissant et le filtre fin, utilisez une Brosse de menage. Assemblez de nouveau les différents filtres comme indiqué sur les illustrations de la page precedente et remettez en place l'ensemble du dispositif de filtrage dans le lavevaisselle, en le positionnant correctement dans son renforcement et en appuyant vers le bas.

AVERTISSEMENT! Lorsque vous nettoyez les filtres, ne leur faites pas subir de chocs. Sinon ils pourraient se déformer et la performance de votre lave-vaiselle en serait réduite.

Entretien du lave-vaisselle

Le panneau de contrôle peut etre nettoyedjuste a l'aide d'un chiffon tegement humide. Ares nettoyage, veillez a bien secher.

Pour les surfaces extérieures, utilisez une bonne cire à faire briller pour apparéils menagers.

N'utilisez jamais d'objets pointus, de paille de fer ou de produits de nettoyage abrasifs sur quelque partie que ce soit du lavevaisselle.

Nettoyage de la porte

Pour nettoyer les bords autour de la porte, n'utilise qu'un chiffon doux, humide et chaud. Pour éviter que l'eau pénétre dans le dispositif de verrouillage de la porte et atteigne les composants électriques, n'utilise pas de produits nettoyants en aérosol, quels qu'ils soient.

A VERTISSEMENT!

N'utilisez jamais de produits nettoyants en aérosol pour nettoyer la porte car cela pourrait endommager le dispositif de verrouillage de la porte et les composants électriques.

N'utilisez aucun agent de nettoyage abrasif ni même certaines serviettes en papier qui risqueraient de laisser des marques ou des rayures sur la surface en inox.

Protection contre le gel

Veuillez prendre des mesures contre le gel pour protégger votre lave-vaiselle en hiver. Avec chaque utilisation de votre lave-vaiselle, veuillus suive la procEDURE suivante :

1. Debranche le courant électrique alimentant le lave-vaisselle.
2. Fermez l'arrivee d'eau et debranchez le tuyau correspondant du robinet d'adduction d'eau.
3. Evacuez I'ea du tuyau darrivee d'ea et du robinet dadduction d'ea. (Utilisez une bassine pour recuperer I'ea).
4. Rebranche le tuyau d'arrivée d'eau sur le robinet d'adduction d'eau.
5. Retirez le filtre dans le fond de la cuve et retirez l'eau duuisard avec une éponge.

REMARQUE : si vous lave-vaisse ne fonctionne plus à

cause du gel, contactez un réparateur professionnel.

Nettoyage des bras d'aspersion

Il est nécessaire de nettoyer les bras d'aspersion régulierement pour retarder les dépôts mineraux liés à l'eau calcaire qui peuvent empêcher le bon fonctionnement des jets d'eau et des roulements à bille.

Pour retarder le bras d'aspersion du haut, tenez l'écrou et faites tournier le bras d'aspersion dans le sens des aiguilles d'une montre pour le retarder.

Pour-retirer le bras d'aspersion du bas,retirez-le simplement en tirant vers le haut. Lavez les bras d'aspersion dans de I'eau savonneuse chaude, et nettoyez-les avec une brosse douce. Remettez-les en place après les avoir bien rincés.

Pour garder votre lave-vaisselle en bon état

• Avec chaque lavage

Après chaque cycle de lavage, fermez l'arrivée d'eau et laisser que la porte entrouverte pour éviter de garder de l'humidité et des odeurs à l'intérieur.

• Debranchez le courant

Avant tout nettoyage ou opération d'entretien, retirez toujours le cordon d'alimentation de la prise électrique murale.

• Pas de solvants ou de produits nettoyants abrasifs

Pour nettoyer l'extérieur et les parties en caoutchouc du lavevaisselle, n'utilise aucun solvant ou produit de nettoyage abrasifs.

N'utilisez qu'un chiffon doux, humide et chaud. Pour retirer des taches ou des traces des surfaces interieures, utilisez un chiffon légèrement humidifié avec de l'eau additionnée d'un peu de vinaigre, ou un produit nettoyant concu spécifique pour les lave-vaisselle.

• En cas de non-utilisation prolongée

Nous vous recommendons d'effectuer un cycle de lavage avec le lave-vaiselle vide, puis de débrancher le cordon de la prise électrique, fermer l'arrivée d'eau et de laisser la porte du lave-vaiselle entrouverte. Cela augmentera la durée de vie des joints et empêchera la formation de mauvaises odeurs à l'intérieur de l'appareil.

• Déplacer l'appareil

Si vous nevez déplacer l'appareil, essayez de le conserver en position verticale. Si c'est absolument nécessaire, vous pouvez le coucher sur le dos.

• Joints

Un des facteurs qui peut favoriser l'apparition d'odeurs est l'accumulation de résidus de nourriture dans les joints. Un nettoyage régulier des joints avec une éponge humide permet de prévenir l'apparition d'odeurs,

8. Instruction d'installation

Attention:

L'installation des tuyaux et des équipements électriques doit être effectué par des techniciens professionnelles.

Attention:

Danger de décharge électrique
Débrancher l'alimentation électrique avant d'installer le lava-vaiselle.

En cas contraire risque de décharge électrique et de mort.

Préparation de l'installation

Le lave-vaisse doit se couver a proximite de la tuyauterie d'arrivee et devacuation de I'eau, alsie que de la prise electrique. L'armoire a cote sous I'evier doit etre choose afin de faciliter le raccordement des tuyaux de vidange du lave-vaiselle.

Remarque: Verifier les accessoires d'installation fourni avec l'appareil (crochet/vises pour le panneau décoratif).

Bien dire les instructions d'installation

Scheme de la niche d'installation et positionnement du lave-vaiselle.

La préparation de la niche doit être faite avant le placement du lave-vaisselle à l'endroit voulu.

1. Choississez l'emplacement a cote de I'evier pour faciliter I installation des tuyaux d'almentation et d'évacuation de I'eau (voir schema 1).
2. Si le lave-vaisse est installe dans un coin, prevoir un peu d'espace supplémentaire pour I'ouverture de la porte (voir schema 2).

Scheme 1

Dimensions de l'emplacement.

Moins de 5mm entre le haut du lave-vaiselle et le plan de travail et les autres portes d'armoires.

Scheme 2

Espace minimum nécessaire quand la porte est ouverte.

Panneaux décorats dimensions et installation

1 le panneau décoratif doit être installé comme indiqué sur le schéma 3

Scheme 3

Le raccordement des panneaux decoratifs doit se faire selon les dimensions illustrés sur le schéma.

(Unite: mm)

2 Installer les crochets sur le panneau de bois et incérer les crochets dans les fentes prevues a cette effet sur la porte du cote extérieur du lave-vaiselle (voir schema 4a)

Après le positionnement du panneau fixer celui-ci sur la porte extérieure avec les vises et écrous prévus à cet effet. (voir schéma 4b)

Scheme 4a

Installation du panneau décoratif

Scheme 4b

Installation du panneau de bois

1. Enlever les 4 petites vises
2. Placer les 4 grandes vises

Reglage de la tension du ressort de la porte

La tension du ressort de porte est fixe a l'usine par le fabricant, elle-ci est approprié pour l'ouverture de la porte extérieur.
Apre s I'installation du panneau en bois decoratif, la tentative devra etre aiustee.

Toutner la vis de réglage pour tendre ou détendre le ressort ( voir schéma 5).

La tension du ressort de la porte est correcte lorsqu' a l'ouverture, celle-ci rest a l'horizontal et doit se relever avec une legere poussaedu doigt.

Scheme 5

Ajustement de la tension du ressort de la porte.

Raccordement des tuyaux d'arrivée et évacuation d'eau

Insérer le tuyau de vidange dans le tuyau d'évacuation dont le diamètre doit être de minimum 40mm, ou le mettre dans l'évier en veillant à ce qu'il ne se plie pas ou ne soit pas écrasé. Le tuyau d'évacuation doit être d'une hauteur < 1000mm

Scheme 6

Etapes d'installation du lave-vaisse

1. Installer la porte de meuble sur la porte du lave-vaiselle cote extérieur, en utilisant les supports fournis. Consulter le gabarit pour positionner les supports.
2. Pour régler les ressorts gauche et droit de la porte, utiliser une clé Allen tourner dans le sens des aiguilles d'une montre pour serrer le ressort de gauche et de droit de la porte. Ne pas le faire peut endommager votre lave-valisselle (voir schéma 7-2)
3. Raccarder le tuyau d'entree d'eau au robinet d'eau froide.
4. Raccorder le tuyau d'évacuation (voir schéma 6)
5. Brancher la prise électrique.
6. Apposer la bande de condensation sous la surface du plan de travail (voir schéma 7-3)
7. Placer le lave-vaisselle comme prévu (voir schéma 7-4)
8. Mettre le lave-vaiselle a niveau, le pied à l'arriere peut-etre regle via la vis à six pans creux situé au milieu de la base à l'avant du lave-vaiselle (voir schéma 7-5a). Pour régler les pieds avant, tourner ceux-ci avec un tournevis plat jusqu'à ce que le lave-vaiselle est à niveau (voir schéma 7-5b).
9. Fixer le lave-vaiselle selon 2 méthodes:
   A. Plan de travail normale :mettre les crochets a droite (a gauche) dans les fentes situées a droite (a gauche) du lave-aiselle et fixer les au plan de travail avec deux vis a bois (voir schema 7-6).
   B. Plan de travail en marbre ou granite : plier les crochets dans un angle droit, mettez les dans les fentes situées à droite (à gauche) du lave-valsselle et fixer les avec deux vis à bois dans les parroi à droite et à gauche du lave-valsselle (voir schéma 7-7).

Scheme 7

Le lave-vaisse doit etre mis a niveau pour un fonctionnement et une performance de lavage adequate.

1. Placer un niveau d'eau sur la porte et sur la glissière du panier à l'intérieur de la machine comme indiqué sur le schéma 8 afin de vérifier que le lave-valisselle et bien a niveau.
2. Niveller le lave-vaisselle en ajustant les trois pieds de nivellement.
3. Lors de la mise à niveau, faire attention de ne pas faire basculer le lave-vaisselle.

Scheme 8

Illustration de I'ajustement des pieds

Remarque:

La heuteur maximal des pieds est

de 50~mm

A propos des branchements électriques

AVERTISSEMENT!

Pour vous sécurité personnelle:

N'utilisez pas de rallonge ou fiche d'adaptation avec cette machine.

Vous ne devez, en aucune circstance, couper ou-retirer le raccordement à la terre du cordon de l'alimentation.

Conditions d'installation

Veuillez vérifier la plaque signalétique de l'appareil pour vérifier la tension nominale et branche le lava-vaiselle sur une prise électrique murale compatible. Utilisez le type de fusible requis (10 ampères), le dispositif de surcharge ou le disjoncteur recommandé, et assurez-vous que le circuit électrique alimentant l'appareil lui est intégralement dédié.

A Verifiez qu'il existe un branchement à la terre conforme avant utilisation

Branchement électrique

Vérifiez que la tension et la fréquence de l'alimentation électrique correspondant aux specifications indiquées sur la plaque signalétique de l'appareil. Ne branchez cet apparéil que sur une prise murale convenablement mise à la terre. Si la prise électrique sur laquelle vous souhaitez brancher l' apparéil ne convient pas, faites replacer cette prise只想 que d'utiliser des adaptateursurs et autres solutions du même genre : sinon il pourrait y avoir surchauffe et risque de brûlures.

AVENTISSEMENT!

Merci de fermer l'arrivee d'eau apres utilisation

Raccordement à la prise d'eau froide

Raccordez le tuyau d'arrivée de l'eau froide à une prise avec embouchure filtée jusqu'à ce qu'il soit bien serré.

Si les tuyaux de l'eau sont neufs ou s'ils sont restés longtemps inutilisés, faites couler l'eau jusqu'à ce qu'elle devienne limpide et depourvue d'impureté. Faute de quoi, vous risquez un engorgement au point d'arrivée de l'eau qui abimerait leur lave-vaisse.

Placez l'appareil à l'endetroit désire. Le dos doit reposer contre le mur derrière elle, et les côtes, le long des armoires ou des murs adjacent. Le lave-vaiselle est équipé de tuyaux d'alimentation et d'évacuation de l'eau qui peut être positionné soit à les côtes gauche et droit ou pour faciliter une installation correcte.

Comment retirer l'eau en excès des tuyaux

Si I'évier se trouve à plus de 1000mm (1m) par rapport au sol, l'eau en excès ne peut pas s'évacuer directement dans I'évier. Il sera nécessaire d'évacuer l'eau en excès des tuyaux dans une bassine ou tout autre contenant adapté qui sera tenu en dehors et plus bas que I'évier.

Sortied'eau

Branchez le tuyau de vidange. Le tuyau de vidange doit être installé correctement pour éviter les fuites d'eau.

Vérifiez que le tuyau de vidange ne forme pas de coude ou ne subit pas d'échéement.

Rallonge de tuyau d'évacuation

Si you devez utilise une rallonge pour I'eau de vidange, assurez-vous d'utiliser un tuyau de type similaire. Celui-ci ne doit pas exceder 4 metres de long, sinon la capacité de nettoyage du lave-vaisselle pourrait en etre diminuée.

Branchement sur siphon

Insérez le tuyau de vidange dans un tuyau d'évacuation d'un diamètre minimum de 40mm, ou le laisser tourner dans l'évier, en veillant à ne pas plier et sertissage. Le dessus du tuyau doit être inférieure à 1000mm.

Démarrer le lave-vaisselle

Il convient de vérifier les points suivants avant de lancer le lave-vaisselle.

Le lave-vaisse est installé correctement et bien a plat
La vanne d'admission est ouverte
Il n'y a pas de fuite au niveau des branchements des conduites.
4 Les fils sont bien branchés
5 L'appareil est alimenté en électricité
6 Il n'y a pas de coudes sur les tuyaux d'arrivée et d'évacuation
Tous les éléments d'emballage et documents imprimés doivent etre retirés du lave-vaiselle

Attention: Àpès installation, gardez bien ce manuel.

Son contenu sera très utile à tous les utilisateurs.

9. Guide de dépannage

Avant d'appeler un réparateur

Prenez le temps de consulter ce tableau et les pages suivantes : ils pourraient vous éviter de devoir appeler un réparateur.

Problèmes techniques	Problème	Causes	possibles Solutions à explorer
	Le lave-vaiselle ne démarre pas	Fusible brûlé ou circuit disjoncté	Remplacez le fusible ou remettez en route le circuit. Débrancher tous les autres apparèils partageant le circuit électrique avec le lave-vaiselle
		L'appareil n'est pas allumé. La pression d'eau est trop BASSE	Vérifiez que le lave-vaiselle est mis en marche et que sa porte est bien fermée. Vérifiez que le cable d'alimentation est correctement branché sur la prise électrique murale. Vérifiez que l'alimentation en eau est correctement branchée et que le circuit d'eau est ouvert.
		La porte du lave-vaiselle n'est pas bien fermée	Fermez et verrouillez bien la porte.
	L'eau ne s'évacue pas du lave-vaiselle	Le tuyau de vidange forme un coude	Vérifiez le tuyau de vidange.
		Le filtre est obstrué	Vérifiez le filtre dégrossisseur (voir le paragraphe intitulé « Nettoyage du filtre »)
		L'évier est bouché	Vérifiez que l'eau s'évacue bien de l'évier de la cuisine. Si le problème se trouve effectivement au niveau d'un évier bouché, vous avez besoin d'un plombier plutôt que d'un réparateur pour lave-vaiselle.
Problèmes généraux	Présence de mousse dans la cuve	Mauvais détergent	N'utilise que du détergent spécial pour lave-vaiselle pour éviter la formation de mousse. Le cas échéant, ouvre le lave-vaiselle et laissez la mousse s'évaporer. Ajoutez 4 ou 5 litres d'eau dans la cuve Fermez et verrouillez le lave-vaiselle, puis sélectionnez n'importe quels programme. Le lave-vaiselle commencera par évacuer l'eau. Ouvrez la porte quand la vidange est terminée, et vérifie que la mousse a disparu. Répétez l'opération si nécessaire.
		Liquide de rincege en excès	Si le liquide de rincege a débordé ou s'est déversé en dehors de son réservoir, essuyez-le immédiatement
	Taches à l'intérieur de la cuve	Usage de détergent contenant du colorant	Vérifiez que le détergent utilisé ne contient pas de colorants.
	Film blanc sur les surfaces interieures	Prôleme liés à la présence de mineraux dans une eau dure	Pour nettoyer l'intérieur, utilisez une éponge humide avec du détergent pour lave-vaiselle, en utilisant des gants. N'utiliseaucen autre type de détergent que celui pour lave-vaiselle, à cause du risque de formation de mousse ou de bulles.
	Présence de taches de rouille sur les couverts	Les articles concernés ne sont pas inoxydables
		Le cycle de lavage recommandé n'a pas été lancé après ajust de sel. Des résidues de sel ont contaminé le cycle de lavage.	Après avoir rajouté du sel déclenchez immidiatement un cycle de lavage rapide, sans couverts dans le lave-vaiselle et sans activer la fonction Turbo (si applicable).
		Le couvercle du réservoir de sel n'est pas bien fermé	Vérifiez le bouchon et le serrage.
Bruits	Bruit de chic dans la cuve	Un bras asperseur cogne contre quelques chose dans un panier	Interrompez le programme, et rangez moins les articles qui font obstruction à la rotation du bras asperseur.
	Bruit de cliquetis dans la cuve	Des couverts se promènent dans la cuve	Interrompez le programme et rangez les couverts concernés.
	Cognement dans les canalisations	Bruit lié à l'installation sur site ou à un problème dans la tuyaauterie.	N'affecte normalément pas le fonctionnement du lave-vaiselle. En cas de doute, contactez un plombier qualifié.
Résultat de lavage décevant	Problème	Causes possibles	Solutions à explorer
	La vaisselle n'est pas propre	La vaisselle n'a pas été chargée correctement	Voir la section "Chargement des paniers".
		Le programme choisi n'était pas(assez puissant.	Choisissez un programme plus intensif.Consultez le « Tableau des cycles de lavage ».
		Pas(assez de détergent.	Utilisez plus de détergent, ou changez-en.
		Des articles de vaisselle ontbloqué le mouvement desbras asperseurs.	Chargez mieux la vaisselle et vérifie que les bras d'aspersion peuvent tourner librement.
		Le dispositif de filtrage à labase de la cuve n'est paspropre ou n'est pas installécorrectement.Cela peut bloquer lemouvement des brasd'aspersion.	Nettoyez et installez le dispositif de filtrage correctement.Nettoyez les bras asperseurs. Voir la section « Nettoyage des brasd'aspersion ».
	Les verres ont blanchi	Résultat d'une combinaisond'une eau douce et dedetergent en excès.	Utilisiez moins de détergent si votre eau est douce et choisissez uncycle de lavage plus court pour laver les verres et les rendepropres.
	Marques noires ougrises sur la vaisselle	Des ustensiles en-aluminium ontfrotte contre la vaisselle.	Retirez les marques avec un nettoyant légèrement abrasif.
	Il reste du détergent dans lescompartiments àdétergent	De la vaisselle mal disposée agéné l'ouverture du distributeurà détergent	Disposez mieux la vaisselle.
Séchageinsuffisant	La vaisselle ne sèchepas	Mauvais chargement	Suivez bien les indications données pour le chargement de lamachine.
		Trop peu de liquide de rinceage	Augmentez la quantité de liquide de rinceage / rajoutez du liquidédans le réservoir.
		La vaisselle a été retiree trop;tôt	Ne videz pas toute lave-vaisselle immédiatement après la fin ducycle. Entrouvre la porte pour laisser échapper la vapeur. Necommencze à décharger le lave-vaisselle que quand la vaisselsest à peine tiède au toucher. Commencez par le panier du bas.Cela évite de faire tomber des gouttes d'eau du panier du hautsur la vaisselle du panier du bas.
		Sélection d'un programmeinadaptéLe revêtement des couverts estd'une qualité médiocre	Le programme court fonctionne à une température plus BASSe performance de lavage en est également diminuée . Choisissezun programme plus long.L'eau d'airneins facilement avec ce type de vaisselle.Les couverts et la vaisselle de ce type ne convennent pas pour unlavage en lave-vaisselle.

Codes d'erreur

En cas de dysfonctionnement, l'appareil affichera les codes d'erreur suivants pour vous avertier :

Code erreur	Signification	Causses évventuels
E1	Temps de replissage trop long.	Le robinet n'est pas ouvert, la pression d'eau est trop faible.
E3	Température exigée pas atteinte	Dysfonctionnement de l'élement chauffant
E4	Déborde	Il y a une fuite d'eau interne.
Ed	Échec de communication entre le PCB principal et le PCB d'affichage.	Circuit ouvert ou coupure du câblage pour la communication.

AVERTISSEMENT!

En cas de débordement, fermez l'arrivée d'eau principale avant d'appeler un réparateur. S'il y a de l'eau dans le plateau à cause d'un débordement ou d'une petite fuite, retirez l'eau avant de redémarrer le lave-vaisse.

Hauteur: 815mm
Largeur: 598mm
Profondeur: 0mm	55 (Avec la porte fermée)
Pression d'eau	0,04-1,0 MPa
Alimentation électrique: voir plaque signalétique
Capacité: couverts	14

CHARGEMENT DES PANIERS SELON LA NORME EN 60436 :

1. Panier supérieur :

Numero	Article
1	Tasses
2	Soucoupes
3	Verres
4	Mugs
5	Petite casserole

2. Panier inférieur :

Numéro	Article
6	Cocotte
7	Assiettes à dessert
8	Assiettes à dîner
9	Assiettes à soupe
10	Plat ovale
11
12	Bols en mélamine
13	Bol en verre
14	Bols à dessert

3. Tiroir à couverts :

Données pour les tests d'équivalence conformément à la norme EN 60436

Capacité : 14 couverts

Position du panier supérieur : position inférieure

Programme : ECO

Réglage du niveau de produit de rinçage: Max

Réglage de l'adoucisseur : H3

Numéro	Article
1	Cuillères àSoupe
2	Fourchettes
3	Couteaux
4	Cuillères àcafé
5	Cuillères àdessert
6	Cuillères de service
7	Fourchette deservice
8	Louche àsauce

Conseils pour l'utilisation du tiroir à couverts

Soulevez le panier gauche, réglez-le en position basse, le panier gauche est plat et le panier droit est incliné.

Soulevez le panier droit, les paniers gauche et droit sont plats.

Déplacez le panier droit de droite à gauche, les deux paniers se chevauchent.

Retirez le panier droit du tiroir, il n'y a que le panier gauche.

Nom ou marque du fournisseur :

Adresse du fournisseur (b):

Référence du modele:OR 12-774 BI

Paramètres généraux du produit :

Paramètre	Valeur	Paramètre	Valeur
Capacité nominale (a) (couverts)	14	Dimensions en cm	Hauteur	81,5
			Largeur	59,8
			Profondeur	55,0
IEE (a)	55,9	Classe d'efficacité énergétique (a)	E (c)
Indice de performance de nettoyage (a)	1,13	Indice de performance de séchage (a)	1,07
Consommation d'énergie en kWh [par cycle], sur la base du programme éco utilisant le replissage d'eau floide. La consommation d'énergie réelle dépend de l'utilisation de l'appareil.	0,951	Consommation d'eau en litres [par cycle], en fonction du programme éco. La consommation réelle d'eau dépend de l'utilisation de l'appareil et de la durée de l'eau.	11,0
Durée du programme (a) (h:min)	3:40	Type	Encastrable
Émissions de bruit acoustique dans l'air (a) (dB(A) re 1 pW)	49	Classe d'émission de bruit acoustique dans l'air (a)	C (c)
Mode arrêt (W)	0,49	Mode veille (W)	N/A
Départ différé (W) (le cas échéant)	1,00	Veille avec mainien de la connexion au réseau (W) (le cas échéant)	N/A

Durée minimale de la garantie offerte par le fournisseur (b):

Informations complémentaires :

Lien Web vers le site web du fournisseur, lorsque les informations figurant à l'annexe II, point 6, du réglement (UE) 2019/2022 (1) (b) de la Commission sont trouvées :

(a) pour le programme éco.
(b) les modifications apportées à ces éléments ne sont pas considérées comme pertinentes aux fins de l'article 4, paragraphe 4, du règlement (UE) 2017/1369.
(c) si la base de données de produits génére automatiquement le contenu définitif de cette cellule, le fournisseur ne doit pas saisir ces données.

(1) Le règlement (UE) 2019/2022 de la Commission du 1er octobre 2019 établissant les exigences en matière d'écoconception applicables aux lave-vaisse l'énagers conformément à la directive 2009/125/CE du Parlement européen et du Conseil modifiant le règlement (CE) n° 1275/2008 de la Commission et abrogeant le règlement (UE) n° 1016/2010 de la Commission (voir à la page 267 du précédent Journal officiel).
