Marque	Sharp
Modèle	PNHW651
Type de produit	Moniteur LCD professionnel
Dimensions (L x P x H)	1458 x 82 x 835 mm
Poids	Environ 26 kg
Alimentation	100-240 V, 2,3 A, 50/60 Hz
Consommation électrique	205 W
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	20% à 80% (sans condensation)
Connectique	HDMI x3, D-sub, RS-232C, LAN, USB, audio entrée/sortie, sortie IR
Compatibilité montage VESA	Oui (vis M6, épaisseur support + 8-10 mm)
Piles de télécommande	R03 (AAA) x2
Accessoires fournis	Télécommande, cordon d'alimentation, CD-ROM, manuel, serre-câble, autocollant logo, capot USB
Fonctions principales	Mode veille automatique (OFF IF NO OPERATION), minuterie, capteur thermique, modes MODE1/MODE2, réglage date/heure
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec, ne pas utiliser de détergents liquides
Sécurité	Ne pas exposer à la pluie, ne pas ouvrir, utiliser un cordon blindé pour les câbles HDMI, D-sub et RS-232C
Durée de fonctionnement continu	16 heures par jour (au-delà non couvert par la garantie)
Classe d'appareil	Classe A (peut causer des interférences en environnement résidentiel)

FOIRE AUX QUESTIONS - PNHW651 SHARP

Comment nettoyer l'écran du moniteur Sharp PNHW651 ?

Débranchez le cordon d'alimentation, puis utilisez un chiffon sec et doux. N'utilisez pas de détergents liquides ou en atomiseur, ni de chiffons sales.

Quels types de connexions sont disponibles sur le Sharp PNHW651 ?

Le moniteur dispose de trois entrées HDMI, une entrée D-sub (VGA), une entrée RS-232C, un port LAN, un port USB, une entrée audio, des sorties audio et une sortie IR.

Comment installer le moniteur sur un mur ?

Utilisez un support mural compatible VESA. L'installation doit être réalisée par au moins deux personnes (trois pour les modèles plus grands). Suivez les instructions du manuel et assurez-vous que le mur peut supporter au moins quatre fois le poids du moniteur.

Quelle est la consommation électrique du Sharp PNHW651 ?

La consommation électrique est de 205 W en fonctionnement normal (tension d'alimentation 100-240 V, 2,3 A, 50/60 Hz).

Puis-je utiliser le moniteur en orientation verticale ?

Oui, mais vous devez régler le paramètre THERMAL SENSOR SETTING sur PORTRAIT dans le menu SETUP et vous assurer que le voyant d'alimentation est sur le côté supérieur (pour PN-HW431) ou sur le côté droit (pour les autres modèles).

Comment mettre en veille le moniteur ?

Appuyez sur le bouton MONITOR OFF de la télécommande ou sur le bouton POWER du moniteur. Si le mode OFF IF NO OPERATION est activé, le moniteur passe automatiquement en veille après 4 heures sans action.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez les piles : insérez des piles neuves de type R03 (AAA) en respectant les polarités. Si le problème persiste, vérifiez la distance et l'angle par rapport au capteur infrarouge.

Le moniteur est lourd, comment le déplacer en toute sécurité ?

Pour le modèle PNHW651 (26 kg), déplacez-le à deux personnes en le tenant par les poignées prévues ou par les parties indiquées dans le manuel. Ne tenez pas l'écran lui-même.

Quelle est la durée de fonctionnement recommandée pour le Sharp PNHW651 ?

Le moniteur est conçu pour une utilisation quotidienne maximale de 16 heures. Une utilisation continue au-delà de 16 heures par jour n'est pas couverte par la garantie.

Puis-je réparer moi-même le moniteur ?

Non, l'intérieur du moniteur ne contient aucune pièce réparable par l'utilisateur. Confiez toute réparation à un technicien qualifié agréé Sharp.

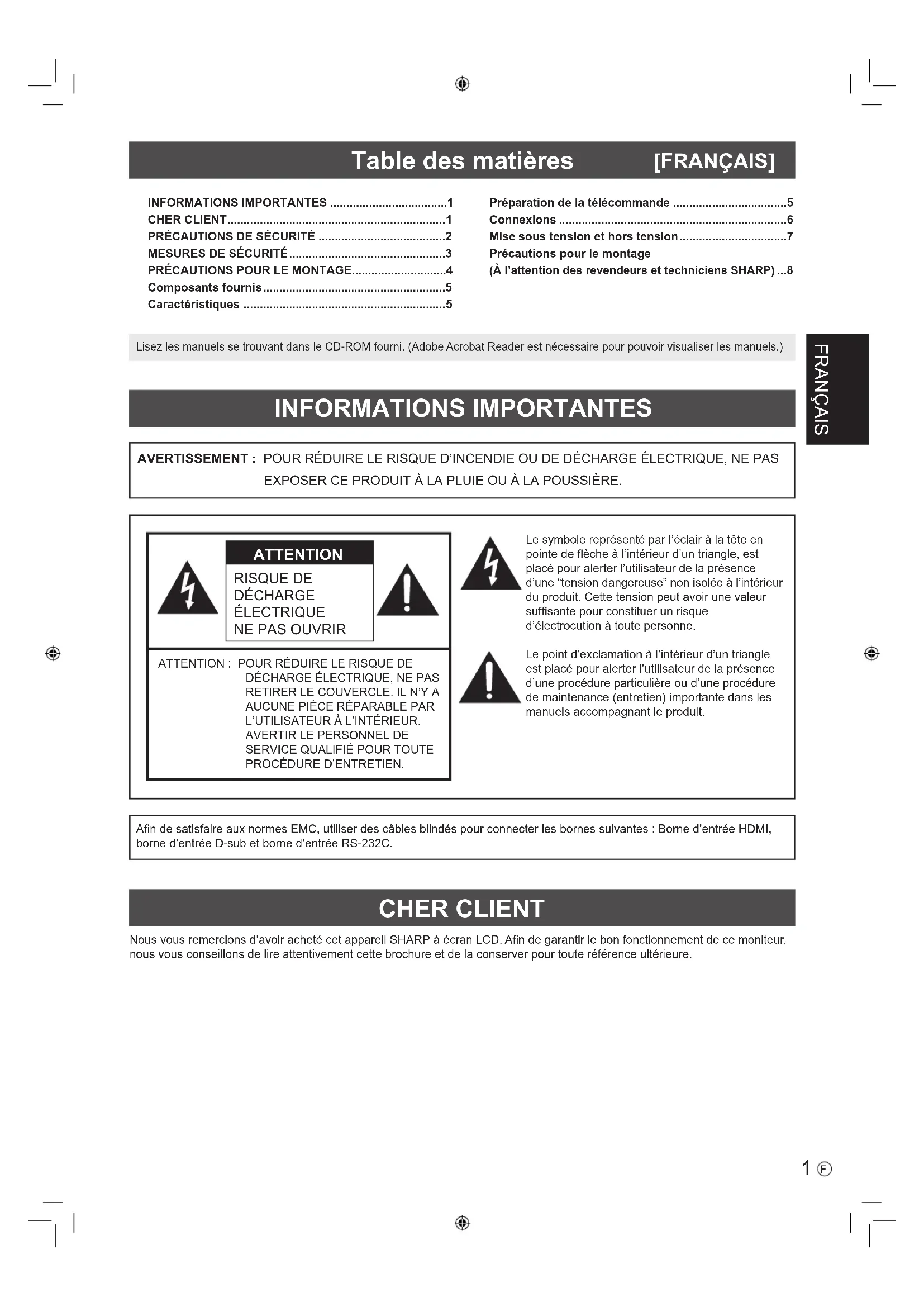

MODE D'EMPLOI PNHW651 SHARP

Préparation de la télécommande 5

Connexions 6

Mise sous tension et hors tension 7

Précautions pour le montage

(À l'attention des revendeurs et techniciens SHARP) ...8

Lisez les manuels se trouvant dans le CD-ROM. (Adobe Acrobat Reader est nécessaire pour pouvoir visualiser les manuels.)

INFORMATIONS IMPORTANTES

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, NE PAS EXPOSER CE PRODUIT À LA PLUIE OU À LA POUSSIÈRE.

ATTENTION

RISQUE DE DÉCHARGE ÉLECTRIQUE NE PAS OUVRIR

ATTENTION : POUR RÉDUIRE LE RISQUE DE DÉCHARGE ÉLECTRIQUE, NE PAS RETIRER LE COUVERCLE. IL N'Y A AUCUNE PIÈCE RÉPARABLE PAR L'UTILISATEUR À L'INTÉRIEUR. AVERTIR LE PERSONNEL DE SERVICE QUALIFIÉ POUR TOUTE PROCÉDURE D'ENTRETIEN.

Le symbole représenté par l'éclair à la tête en pointe de flèche à l'intérieur d'un triangle est placé pour alerter l'utilisateur de la présence d'une "tension dangereuse" non isolée à l'intérieur du produit. Cette tension peut avoir une valeur suffisante pour constituer un risque d'électrocution à toute personne.

Le point d'exclamation à l'intérieur d'un triangle est placé pour alerter l'utilisateur de la présence d'une procédure particulière ou d'une procédure de maintenance (entretien) importante dans les manuels accompagnant le produit.

Afin de satisfaire aux normes EMC, utiliser des câbles blindés pour connecter les bornes suivantes : borne d'entrée HDMI, borne d'entrée D-sub et borne d'entrée RS-232C.

CHER CLIENT

Nous vous remercions d'avoir acheté cet appareil SHARP à écran LCD. Afin de garantir le bon fonctionnement de ce moniteur, nous vous conseillons de lire attentivement cette brochure et de la conserver pour toute référence ultérieure.

PRÉCAUTIONS DE SÉCURITÉ

L'électricité remplit de nombreuses fonctions utiles, mais elle peut provoquer des blessures et des dégâts matériels si elle n'est pas utilisée correctement. Cet appareil a été conçu et fabriqué en attachant la plus grande importance à la sécurité. Cependant, une utilisation inadéquate peut entraîner une décharge électrique et/ou un incendie. Afin d'éviter tout danger potentiel, veuillez respecter les consignes suivantes lors de l'installation, de l'utilisation et du nettoyage de l'appareil. Afin d'assurer votre propre sécurité et de prolonger la durée de service de votre moniteur LCD, veuillez lire attentivement les précautions ci-dessous avant d'utiliser l'appareil.

1. Lisez ces explications — Vous devez comprendre toutes les informations relatives au fonctionnement de l'appareil avant de l'utiliser.
2. Conservez cette brochure dans un endroit sûr — Ces explications concernant la sécurité et le fonctionnement doivent être conservées dans un endroit sûr pour vous y référer en cas de besoin.
3. Respectez les avertissements — Tous les avertissements figurant sur l'appareil et dans ce mode d'emploi doivent être strictement respectés.
4. Suivez les instructions — Toutes les explications sur le fonctionnement doivent être respectées.
5. Nettoyage — Débranchez le cordon d'alimentation au niveau de la prise d'alimentation secteur avant de nettoyer l'appareil. Servez-vous d'un linge sec, et n'employez pas de détergents liquides ou en atomiseur. N'utilisez pas de linges sales. Cela risquerait d'endommager l'appareil.
6. Accessoires — N'utilisez pas d'accessoires non recommandés par le fabricant, car cela pourrait provoquer des accidents.
7. Eau et humidité — N'utilisez pas cet appareil près de l'eau. N'installez pas le produit à un endroit où il pourrait recevoir de l'eau. Évitez en particulier les emplacements sous les appareils à vidange d'eau tels que les climatiseurs.
8. Ventilation — Des ouïes et autres ouvertures sont prévues dans le coffret de l'appareil pour sa ventilation. Ne recouvrez pas et ne bouchez pas ces ouvertures car une ventilation insuffisante peut provoquer une surchauffe et réduire la durée de vie de l'appareil. Ne placez pas l'appareil sur un sofa, un tapis ou toute autre surface analogue car cela pourrait obstruer les ouvertures de ventilation. Cet appareil n'est pas conçu pour une installation encastrée ; ne le placez donc pas dans un endroit fermé comme une bibliothèque ou une baie à moins qu'une ventilation adéquate ne soit prévue et que les consignes du fabricant ne soient respectées.
9. Protection du cordon d'alimentation — Faites passer les cordons d'alimentation à un endroit où ils ne seront pas écrasés ou coincés par d'autres objets.
10. Le panneau de l'écran à cristaux liquides (LCD) de cet appareil est fabriqué en verre et, par conséquent, il peut se briser si l'appareil tombe ou s'il reçoit un fort impact. Veillez à ne pas vous blesser par les éclats de verre si le panneau LCD se brise.
11. Surcharge — Ne surchargez pas les prises d'alimentation secteur ou les rallonges car cela peut entraîner un risque d'incendie ou d'électrocution.
12. Insertion de solides ou de liquides — N'introduisez jamais des objets par les orifices de cet appareil, car ils pourraient provoquer une électrocution et/ou un court-circuit en touchant des pièces internes sous haute tension. Pour la même raison, ne renversez jamais d'eau ou de liquide sur l'appareil.
13. Entretien — N'essayez pas de réparer vous-même l'appareil. Le démontage des couvercles peut vous exposer à une haute tension ou à d'autres dangers. Confiez toute réparation à un personnel qualifié.
14. Réparation — Dans les cas suivants, débranchez le cordon d'alimentation au niveau de la prise d'alimentation secteur et demandez à un personnel qualifié d'effectuer les réparations. a. Dégât sur le cordon ou la prise de courant. b. Infiltration d'un liquide ou pénétration d'un objet à l'intérieur de l'appareil. c. Exposition de l'appareil à la pluie ou à l'eau. d. Fonctionnement anormal malgré une conformité aux explications du mode d'emploi. Ne réglez que les commandes dont il est fait mention dans le mode d'emploi. Un réglage incorrect des autres commandes peut provoquer des dégâts qui nécessiteraient des réparations complexes par un technicien spécialisé. e. Chute ou dégâts subis par l'appareil. f. Tout changement notoire ou situation anormale de l'appareil indique qu'une réparation est nécessaire.
15. Pièces de rechange — Lorsque des pièces doivent être remplacées, assurez-vous que le technicien a utilisé les pièces spécifiées par le fabricant ou des pièces dont les performances et les caractéristiques sont identiques. Des changements non autorisés de pièces peuvent entraîner un incendie, une électrocution et/ou d'autres dangers.
16. Contrôles de sécurité — Après une intervention d'entretien ou de réparation, demandez au technicien de procéder à un contrôle pour être sûr que l'appareil peut être utilisé en toute sécurité.
17. Installation sur paroi — Si l'appareil doit être fixé sur une paroi, installez-le en respectant la méthode recommandée par le fabricant.
18. Sources de chaleur — Tenez l'appareil à l'écart des sources de chaleur, telles que radiateurs, dispositifs de chauffage, poêles et autres appareils dégageant de la chaleur (y compris les amplificateurs).
19. Piles — Une utilisation incorrecte des piles peut les faire éclater ou prendre feu. Une pile qui fuit peut causer des corrosions dans l'équipement, des salissures aux mains ou abîmer vos vêtements. Afin d'éviter ces problèmes, assurez-vous que les précautions suivantes sont appliquées : Utilisez seulement des piles prescrites.
20. Installez les piles en faisant bien attention aux polarités plus (+) et moins (-) des piles selon les instructions dans le département.
21. Ne mélangez pas des piles usagées avec des neuves.
22. Ne mélangez pas des piles de différents types. Les spécifications de voltage des piles du même format peuvent varier.
23. Remplacez rapidement une pile épuisée par une nouvelle. Si vous n'avez pas l'intention d'utiliser la télécommande pendant une longue période, retirez les piles.
24. Si le liquide provenant d'une pile qui fuit touche votre peau ou vos habits, rincez immédiatement et complètement les parties touchées. Si un œil est touché, faites immédiatement un bain d'œil plutôt que de le frotter et cherchez immédiatement un traitement médical. Le liquide provenant de la fuite d'une pile qui atteint votre œil ou vos habits peut causer une irritation de la peau ou des dommages à votre œil.
25. L'utilisation de ce moniteur ne doit pas entraîner des risques mortels ou des dangers qui pourraient provoquer directement la mort, des dommages corporels, des dommages physiques sévères ou d'autres destructions, y compris dans le contrôle des réactions nucléaires dans les installations nucléaires, dans le système médical de réanimation, et dans le contrôle de lancement des missiles dans les systèmes d'armes.
26. N'entrez pas en contact direct avec les parties du produit ayant chauffé pendant de longues périodes. Cela pourrait entraîner des brûlures à basse température.
27. Ne modifiez pas ce produit.

AVERTISSEMENT :

Il s'agit d'un appareil de classe A. Dans un environnement résidentiel, cet appareil peut provoquer des interférences radioélectriques. Dans ce cas, il peut être demandé à l'utilisateur de prendre des mesures appropriées.

Un appareil de CLASSE I doit être raccordé à une prise de courant principale par une prise de terre.

RISQUE DE STABILITÉ

Un moniteur placé sur un support instable est dangereux en raison des risques de chute qu'il présente. De nombreuses blessures, touchant en particulier les enfants, peuvent être évitées en prenant quelques précautions simples :

• Utiliser les dispositifs de fixation tels que les supports muraux fournis par le fabricant. Utiliser uniquement des meubles capables d'accueillir le moniteur en toute sécurité. Vérifier que le moniteur ne dépasse pas du bord du meuble sur lequel il est posé.
• Ne pas placer le moniteur sur des meubles hauts, armoires ou étagères, par exemple, sans fixer le meuble concerné et le moniteur à un support approprié.
• Ne pas intercaler de tissu ou toute autre matière entre le moniteur et le meuble sur lequel il est posé.
• Expliquer aux enfants qu'il est dangereux de grimper sur les meubles pour atteindre le moniteur ou ses boutons de commande. Cet équipement n'est pas destiné à être utilisé dans des endroits où il peut y avoir des enfants laissés sans surveillance.

En particulier pour la sécurité des enfants

• Ne laissez pas les enfants grimper sur ou jouer avec le moniteur.
• Ne placez pas le moniteur sur des meubles qui peuvent facilement se transformer en marches comme une commode avec tiroirs.
• Souvenez-vous que les enfants s'excitent souvent en visionnant un programme sur un moniteur "plus grand que la normale". Il faut faire en sorte d'installer le moniteur là où il ne peut pas être poussé, tiré, ni basculé.
• Il faut faire en sorte de placer les fils et les câbles connectés au moniteur de façon à ce que des enfants curieux ne puissent pas les tirer ni les saisir.

MESURES DE SÉCURITÉ

N'utilisez pas le moniteur dans un endroit où il y a beaucoup de poussières, ou le degré d'humidité est élevé, ou encore là où il pourrait se trouver en contact avec de l'huile ou de la vapeur. Ne l'utilisez pas non plus dans un environnement contenant des gaz corrosifs (dioxyde de soufre, sulfure d'hydrogène, dioxyde d'azote, chlore, ammoniac, ozone, etc.). Cela pourrait provoquer un début d'incendie. Assurez-vous que le moniteur ne se trouve pas en contact avec de l'eau ou d'autres fluides. Assurez-vous qu'aucun objet tel que des agrafes et des trombones ne pénètre dans le moniteur, car cela pourrait provoquer un début d'incendie ou un choc électrique. - N'installez pas le moniteur au-dessus d'objets instables ou dans des endroits peu sûrs. Faites attention que le moniteur ne reçoive pas de chocs violents ni de fortes vibrations. Provoquer la chute du moniteur ou le culbuter peut l'endommager. - N'utilisez pas le moniteur à proximité d'un appareil de chauffage ou dans des endroits où la température est élevée, car cela pourrait conduire à un dégagement excessif de chaleur et provoquer un début d'incendie. - N'utilisez pas le moniteur dans des endroits exposés directement à la lumière du soleil. Il y a risque de déformation et de dysfonctionnement du coffret de l'appareil si le moniteur est utilisé à la lumière directe du soleil. - Veillez à nettoyer fréquemment la poussière et les débris accumulés sur les ouvertures de ventilation. L'accumulation de poussière sur les ouvertures de ventilation ou à l'intérieur du moniteur risque d'entraîner une surchauffe, un incendie ou un dysfonctionnement. Faites nettoyer l'intérieur du moniteur par un revendeur SHARP ou un centre de services autorisé.

• La prise d'alimentation secteur doit être installée près de l'équipement et être facilement accessible.
• Durée de fonctionnement en continu et garantie. Ce produit est conçu pour une utilisation quotidienne maximale de 16 heures. Une utilisation en continu supérieure à 16 heures par jour n'est pas couverte par la garantie.

Le cordon d'alimentation

• Utilisez seulement le cordon d'alimentation fourni avec le moniteur.
• N'endommagez pas le cordon d'alimentation, ne déposez pas d'objets lourds sur le cordon d'alimentation, ne tirez pas dessus et ne le pliez pas de manière excessive. De même, n'ajoutez pas de rallonges. Tout endommagement du cordon d'alimentation peut provoquer un début d'incendie ou un choc électrique.
• Ne branchez pas le cordon d'alimentation sur une prise multiple. Ajouter une rallonge peut entraîner une surchauffe et provoquer un début d'incendie.
• Ne débranchez pas ni ne branchez la prise d'alimentation avec des mains humides. En ce faisant, vous risquez un choc électrique.
• Débranchez le cordon d'alimentation si l'équipement n'est pas utilisé pendant une longue période.
• Ne tentez pas de réparer le cordon d'alimentation s'il est coupé ou s'il ne fonctionne pas correctement. Veuillez prendre contact avec le service après-vente et suivre ses recommandations.

PRÉCAUTIONS POUR LE MONTAGE

• Ce produit est destiné à être utilisé en intérieur.
• Un support de montage conforme aux spécifications VESA est nécessaire.
• Comme le moniteur est lourd, consultez votre revendeur avant l'installation, le démontage ou le déplacement du moniteur.
• Le montage du moniteur sur le mur demande des compétences techniques spéciales et le travail doit être fait par un revendeur agréé par SHARP. Vous ne devez jamais tenter de faire ce travail vous-même. Notre société déclinera toute responsabilité pour les accidents ou blessures causés par un montage incorrect ou par une mauvaise manipulation.
• Utilisez le moniteur perpendiculairement à la surface horizontale. Si nécessaire, vous pouvez incliner le moniteur de 20 degrés vers le haut ou vers le bas au maximum.
• Ce moniteur doit être utilisé sous une température ambiante entre 0°C et 40°C. Laissez assez d'espace autour du moniteur pour empêcher que la chaleur ne s'accumule à l'intérieur.

Pour le moniteur dans une direction horizontale

Pour le moniteur dans une direction verticale

• S'il est difficile de laisser un espace suffisant pour une raison ou pour une autre (installation du moniteur dans une enceinte, par exemple) ou si la température ambiante est susceptible de dépasser la plage de valeurs prévue (de 0 à 40°C), installez un ventilateur ou prenez d'autres mesures appropriées pour maintenir la température ambiante dans la plage de valeurs requise.
• Ne bloquez pas les ouvertures de ventilation. Si la température dans le moniteur s'élève, ceci pourrait causer un dysfonctionnement.
• Ne placez pas le moniteur sur un équipement qui dégage de la chaleur.
• Respectez la condition suivante quand vous installez le moniteur dans la direction verticale. Le non-respect de cette condition peut causer des dysfonctionnements.
• Installez le moniteur en veillant à ce que le voyant d'alimentation se trouve sur le côté droit (PN-HW861/PN-HW751/PN-HW651/PN-HW551/PN-HW501) ou sur le côté supérieur (PN-HW431).
• Réglez THERMAL SENSOR SETTING (CAPTEUR THERM.) sur PORTRAIT dans le menu SETUP. (Voir le MODE D'EMPLOI.) Assurez-vous de fixer le cordon d'alimentation (fourni) à l'aide du serre-câble (également fourni) de type apposition/collage. Lorsque vous fixez le cordon d'alimentation, veillez à ne pas exercer une force excessive sur la borne du cordon d'alimentation. Ne pliez pas excessivement le cordon d'alimentation.

Si un composant venait à manquer, veuillez contacter votre revendeur.

Moniteur à cristaux liquides : 1 □ Télécommande : 1 Cordon d'alimentation - Piles de format R03 (format "AAA") : 2 □ CD-ROM (Utility Disc pour Windows) : 1

Manuel d'installation (ce manuel) : 1 Serre-câble : 2 □ Autocollant avec logo : 1 Capot de la clé USB : 1 Vis de fixation du capot de la clé USB : 1

• SHARP Corporation détient les droits d'auteur du programme de l'Utility Disc. Veuillez ne pas le reproduire sans autorisation de la société.
• Pensez à votre environnement !

Ne jetez pas les piles avec les ordures ménagères ; la mise au rebut des piles exige un traitement spécial.

Caractéristiques

Modèle PN-HW861 PN-HW751 PN-HW651
Alimentation CA 100 - 240 V, 3,7 A,	50/60 Hz	CA 100 - 240 V, 2,9 A,50/60 Hz	CA 100 - 240 V, 2,3 A,50/60 Hz
Température de fonctionnement * 0°C à	40°C
Hygrométrie de fonctionnement 20 % à	80 % (sans condensation)
Consommation électricité 330 W 255 W	205 W
Dimensions (mm)(à l'exclusion des éléments qui dépassement)	Environ 1928 (L) x76 (P) x 1099 (H)	Environ 1680 (L) x65,5 (P) x 959 (H)	Environ 1458 (L) x82 (P) x 835 (H)
Poids (kg)		Environ 64 Environ 55 Environ 26

Modèle PN-HW551 PN-HW501 PN-HW431
Alimentation CA 100 - 240 V, 1,7 A,	50/60 Hz	CA 100 - 240 V, 1,5 A,50/60 Hz	CA 100 - 240 V, 1,3 A,50/60 Hz
Température de fonctionnement * 0°C à	40°C
Hygrométrie de fonctionnement 20 % à	80 % (sans condensation)
Consommation électriche	150 W	130 W	115 W
Dimensions (mm)(à l'exclusion des éléments quidépassent)	Environ 1239 (L) x60 (P) x 711,5 (H)	Environ 1124 (L) x68 (P) x 646,5 (H)	Environ 968 (L) x60 (P) x 559 (H)
Poids (kg)		Environ 16 Environ 13 Environ 9

• La température de fonctionnement du moniteur peut être différente de celle des accessoires additionnels recommandés par SHARP. Lorsque c'est le cas, veuillez vérifier la température de fonctionnement des accessoires additionnels.

SHARP se réserve le droit d'apporter sans préavis des modifications à la présentation et aux caractéristiques des appareils aux fins d'amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série, mais de légères différences peuvent être constatées d'un appareil à l'autre.

Préparation de la télécommande

1. Placer ce doigt sur la pièce marquée d'un triangle, puis tirer pour enlever le couvercle.

1. Reportez-vous aux instructions dans le compartiment et insérez les piles fournies (R03 (format "AAA") x 2) avec leurs pôles positifs (+) et négatifs (-) orientés correctement.
2. Refermer le capot.

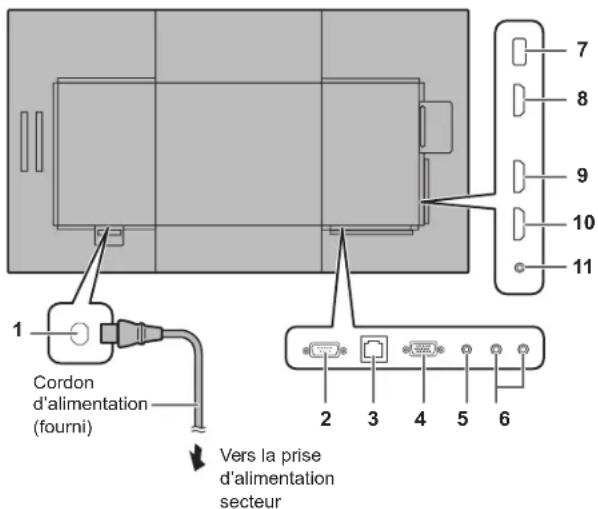

Connexions

Attention

Veillez à bien mettre hors tension l'interrupteur principal puis débrancher la prise de l'alimentation secteur avant de connecter ou de déconnecter les câbles. Lisez également le manuel de l'équipement à connecter. Veillez à ne pas confondre la borne d'entrée avec la borne de sortie quand vous connectez les câbles. En confondant les câbles branchés aux bornes d'entrée et de sortie, vous pouvez causer des dysfonctionnements et d'autres problèmes.

1. Borne d'entrée secteur
2. Borne d'entrée RS-232C
3. Borne LAN
4. Borne d'entrée D-Sub
5. Borne d'entrée audio
6. Bornes de sortie audio
7. Port USB
8. Borne d'entrée HDMI1
9. Borne d'entrée HDMI2
10. Borne d'entrée HDMI3
11. Borne de sortie IR

Conseils

• Les bornes d'entrée audio utilisées dans chaque mode d'entrée sont les suivantes.

Mode d'entrée Borne d'entretée audio
HDMI1 Borne d'entrée HDM	1
HDMI2 Borne d'entrée HDM	2
HDMI3 Borne d'entrée HDM	3
D-SUB Borne d'entrée audio
USB Port USB

• Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays. Adobe, Acrobat, et Acrobat Reader sont des marques déposées ou des marques commerciales de Adobe Systems Incorporated aux États-Unis et/ou dans d'autres pays.
• VESA est une marque déposée ou une marque commerciale de Video Electronics Standards Association aux États-Unis et/ou dans d'autres pays.
• Toutes les autres marques et les noms de produits sont des marques commerciales ou des marques déposées par les compagnies respectives.

Mise sous tension et hors tension

Attention

• Mettez sous tension le moniteur d'abord avant de mettre sous tension l'ordinateur ou l'équipement de lecture. Lors de la mise hors tension et de la remise sous tension, ou lorsque vous appuyez sur l'interrupteur principal ou le bouton POWER, attendez toujours au moins 5 secondes. Un court intervalle peut entraîner un dysfonctionnement.

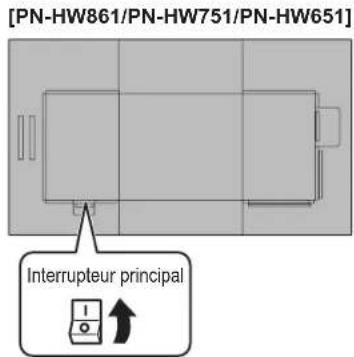

Mise sous tension de l'interrupteur principal

[PN-HW551/PN-HW501/PN-HW431]

Attention

• La mise sous/hors tension doit être effectuée à l'aide de l'interrupteur principal. Ne branchez/débranchez pas le cordon d'alimentation ou ne mettez pas le disjoncteur sous/hors tension lorsque l'interrupteur principal est en position marche.
• Pour déconnecter complètement l'alimentation électrique, retirez la fiche principale de la prise.

Mise sous/hors tension

Appuyez sur le bouton POWER pour mettre sous/hors tension. Vous pouvez également mettre sous/hors tension en appuyant sur le bouton MONITOR ON / bouton MONITOR OFF de la télécommande.

[PN-HW861]

[PN-HW751/PN-HW651/PN-HW551/PN-HW501]

[PN-HW431]

État État du mon	iteur
Allumé en vert Power en positlon marche
Allumé en orange	Power en position arrêt (mode veille)
Clignotement en vert	Mode attente du signal d'entrée

• Le réglage de SCHEDULE fait clignoter la diode d'alimentation en alternance rouge et orange en mode veille.

Comment retirer la diode d'alimentation / capteur de télécommande

Mode de fonctionnement

Lorsque vous allumez votre moniteur pour la première fois, l'écran de réglage du mode de fonctionnement s'affiche.

Réglez le mode de fonctionnement sur MODE1 ou MODE2. MODE1...OFF IF NO OPERATION <OFF SI AUCUNE

OPÉRATION est réglé sur ON, et POWER SAVE MODE est réglé sur ON. (Ces réglages ne peuvent pas être modifiés.) Si aucune action n'est effectuée pendant au moins 4 heures, le moniteur se met automatiquement en mode veille. Le mode veille permet de réduire la consommation d'énergie.

MODE 2... Permet d'utiliser les fonctions standards. OFF IF NO OPERATION est réglé sur OFF et POWER SAVE MODE est réglé sur OFF. Ces réglages peuvent être modifiés.

Après chaque réglage, il est possible d'effectuer des changements à partir de OPERATION MODE, situé dans le menu du moniteur. (Voir le MODE D'EMPLOI.)

Si l'heure doit être réglée lorsque le moniteur est mis sous tension pour la première fois, l'écran de réglage de la date/heure apparaît. Réglez la date et l'heure. Assurez-vous que la date et l'heure sont réglées.

• Si l'heure doit être réglée lorsque le moniteur est mis sous tension pour la première fois, l'écran de réglage de la date/heure apparaît. Réglez la date et l'heure. Assurez-vous que la date et l'heure sont réglées.

Conseils

• Réglez l'heure sur la base de 24 heures.

Précautions pour le montage (À l'attention des revendeurs et techniciens SHARP)

L'installation, le démontage ou le déplacement du moniteur doit être fait par 2 personnes ou plus. (PN-HW861/PN-HW751: au moins 3 personnes.) Veillez à utiliser un support mural conçu ou prévu pour la fixation du moniteur. - Ce moniteur est prévu pour être installé sur un mur ou un pilier en béton. Un travail de renforcement pourrait s'avérer nécessaire pour certains matériaux tels que le plâtre, un mince panneau de plastique ou le bois avant de commencer l'installation. - Le mur sur lequel ce moniteur et le support doivent être installés doit pouvoir supporter, au moins, 4 fois son poids ou davantage. Installez de la manière qui convient le mieux en fonction du matériel et de la structure. Pour fixer un support de montage compatible avec VESA, utilisez des vis M6 de 8 mm à 10 mm plus longues que l'épaisseur du support de montage.

N'utilisez pas de tournevis à percussion. Lorsque vous déplacez le moniteur, assurez-vous de le tenir par ses poignées [PN-HW861/PN-HW751] ou maintenez-le par les éléments indiqués ci-dessous [PN-HW651/PN-HW551/PN-HW501/PN-HW431]. Ne le tenez pas par l'écran. Cela risque d'endommager le produit, provoquer une panne ou des blessures.

[PN-HW651/PN-HW551/PN-HW501][PN-HW431]

• Après le montage, assurez-vous que le moniteur est bien fixé au mur ou au support, sans risque de relâche.
• N'utilisez pas de trous de vis autres que les trous de vis pour les supports de montage et situés à l'arrière du moniteur, pour l'installation.

Indices
