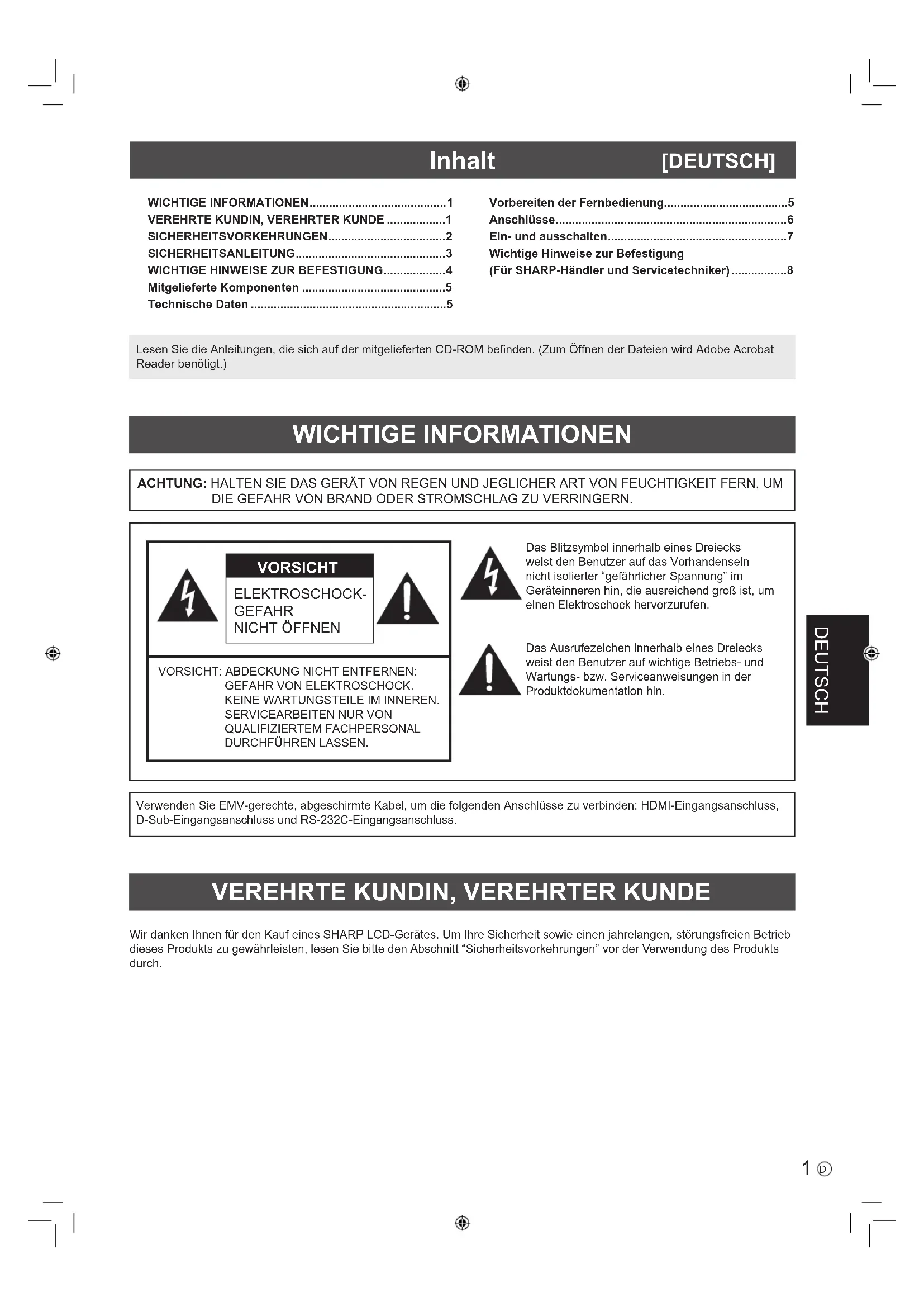

DEUTSCH ACHTUNG: HALTEN SIE DAS GERÄT VON REGEN UND JEGLICHER ART VON FEUCHTIGKEIT FERN, UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERRINGERN. ELEKTROSCHOCK- GEFAHR NICHT ÖFFNEN VORSICHT VORSICHT: ABDECKUNG NICHT ENTFERNEN: GEFAHR VON ELEKTROSCHOCK. KEINE WARTUNGSTEILE IM INNEREN. SERVICEARBEITEN NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHFÜHREN LASSEN.Das Blitzsymbol innerhalb eines Dreiecks weist den Benutzer auf das Vorhandensein nicht isolierter “gefährlicher Spannung” im Geräteinneren hin, die ausreichend groß ist, um einen Elektroschock hervorzurufen.Das Ausrufezeichen innerhalb eines Dreiecks weist den Benutzer auf wichtige Betriebs- und Wartungs- bzw. Serviceanweisungen in der Produktdokumentation hin. Inhalt [DEUTSCH] WICHTIGE INFORMATIONEN

VEREHRTE KUNDIN, VEREHRTER KUNDE

• Wir danken Ihnen für den Kauf eines SHARP LCD-Gerätes. Um Ihre Sicherheit sowie einen jahrelangen, störungsfreien Betrieb dieses Produkts zu gewährleisten, lesen Sie bitte den Abschnitt “Sicherheitsvorkehrungen” vor der Verwendung des Produkts durch.Lesen Sie die Anleitungen, die sich auf der mitgelieferten CD-ROM benden. (Zum Öffnen der Dateien wird Adobe Acrobat Reader benötigt.)WICHTIGE INFORMATIONEN p. 1
• VEREHRTE KUNDIN, VEREHRTER KUNDE p. 1
• SICHERHEITSVORKEHRUNGEN p. 2
• SICHERHEITSANLEITUNG p. 3
• WICHTIGE HINWEISE ZUR BEFESTIGUNG p. 4
• Mitgelieferte Komponenten p. 5
• Technische Daten p. 5
• Vorbereiten der Fernbedienung p. 5
• Anschlüsse p. 6
• Ein- und ausschalten p. 7
• Wichtige Hinweise zur Befestigung (Für SHARP-Händler und Servicetechniker) Verwenden Sie EMV-gerechte, abgeschirmte Kabel, um die folgenden Anschlüsse zu verbinden: HDMI-Eingangsanschluss, D-Sub-Eingangsanschluss und RS-232C-Eingangsanschluss.2 p. 8

Elektrizität erfüllt viele nützliche Aufgaben, kann aber auch Personen- und Sachschäden verursachen, wenn sie unsachgemäß gehandhabt wird. Dieses Produkt wurde mit Sicherheit als oberster Priorität konstruiert und hergestellt. Dennoch besteht bei unsachgemäßer Handhabung u.U. Stromschlag- und Brandgefahr. Um mögliche Gefahren zu vermeiden, befolgen Sie beim Aufstellen, Betreiben und Reinigen des Produkts bitte die nachstehenden Anleitungen. Lesen Sie im Interesse Ihrer eigenen Sicherheit sowie einer langen Lebensdauer des LCD-Gerätes zunächst die nachstehenden Hinweise durch, bevor Sie das Produkt in Verwendung nehmen.

1. Bedienungsanleitungen lesen — Nehmen Sie das Produkt erst in Betrieb, nachdem Sie alle diesbezüglichen Hinweise

gelesen und verstanden haben.

2. Bedienungsanleitung aufbewahren — Diese Bedienungsanleitung mit den Sicherheits- und Bedienungshinweisen sollte

aufbewahrt werden, damit Sie im Bedarfsfall jederzeit darauf zurückgreifen können.

3. Warnungen beachten — Alle Warnungen auf dem Gerät und in den Bedienungsanleitungen sind genauestens zu beachten.

4. Anleitungen befolgen — Alle Anleitungen zur Bedienung müssen befolgt werden.

5. Reinigung — Vor dem Reinigen des Produkts trennen Sie es bitte vom Stromnetz durch ziehen des Netztsteckers aus

der Steckdose. Reinigen Sie das Gerät mit einem trockenen Tuch. Verwenden Sie keine üssigen Reiniger oder Aerosol- Sprays. Verwenden Sie keine schmutzigen Tücher, da andernfalls das Produkt beschädigt werden kann.

6. Zusatzgeräte und Zubehör — Verwenden Sie ausschließlich vom Hersteller empfohlenes Zubehör. Bei Verwendung anderer

Zusatzgeräte bzw. Zubehörteile besteht evtl. Unfallgefahr.

7. Wasser und Feuchtigkeit — Benutzen Sie das Gerät nicht in der Nähe von Wasser. Montieren Sie das Gerät unter keinen

Umständen an einer Stelle, an der Wasser darauf tropfen kann. Achten Sie dabei besonders auf Geräte, aus denen zuweilen Wasser tropft, wie etwa Klimaanlagen.

8. Belüftung — Die Belüftungsschlitze und andere Öffnungen im Gehäuse dienen der Belüftung des Geräts.

Halten Sie diese Öffnungen unbedingt frei, da eine unzureichende Belüftung zu einer Überhitzung bzw. Verkürzung der Lebensdauer des Produkts führen kann. Stellen Sie das Gerät nicht auf ein Sofa, einen Lappen oder ähnliche Oberächen, da die Belüftungsschlitze dadurch blockiert werden können. Stellen Sie das Gerät auch nicht in ein umschlossenes Gehäuse, wie z.B. in ein Bücherregal oder einen Schrank, sofern dort nicht für eine ausreichende Belüftung gesorgt ist oder die Anweisungen des Herstellers befolgt werden.

9. Netzkabel-Schutz — Die Netzkabel sind so zu verlegen, dass sie vor Tritten geschützt sind und keine schweren Objekte

darauf abgestellt werden.

10. Das LCD-Panel ist ein Glasprodukt. Es kann daher brechen, wenn es zu Boden fällt oder einen Schlag oder Stoß erhält.

Achtung: bei einem Bruch des LCD-Panels besteht durch die Glasstücke Verletzungsgefahr.

11. Überlastung — Vermeiden Sie eine Überlastung von Steckdosen und Verlängerungskabeln. Bei Überlastung besteht Brand-

und Stromschlaggefahr.

12. Eindringen von Gegenständen und Flüssigkeiten — Schieben Sie niemals irgendwelche Gegenstände durch die

Gehäuseöffnungen in das Innere des Geräts. Im Produkt liegen hohe Spannungen vor. Durch das Einschieben von Gegenständen besteht Stromschlaggefahr bzw. die Gefahr von Kurzschlüssen zwischen den Bauteilen. Aus demselben Grunde dürfen auch keine Flüssigkeiten auf das Gerät verschüttet werden.

13. Wartung — Versuchen Sie auf keinen Fall, selbst Wartungsarbeiten am Gerät durchzuführen. Durch das Entfernen von

Abdeckungen setzen Sie sich hohen Spannungen und anderen Gefahren aus. Lassen Sie sämtliche Wartungsarbeiten ausschließlich von qualiziertem Service-Personal ausführen.

14. Reparaturen — Trennen Sie in den folgenden Situationen sofort die Stromzufuhr durch ziehen des Netztsteckers aus der

Steckdose und lassen Sie das Produkt von qualiziertem Service-Personal reparieren: a. Wenn das Netzkabel oder der Netzstecker beschädigt ist. b. Wenn Flüssigkeit in das Gerät eingedrungen ist oder Gegenstände in das Gerät gefallen sind. c. Wenn das Gerät nass geworden ist (z.B. durch Regen). d. Wenn das Gerät nicht wie in der Bedienungsanleitung beschrieben funktioniert. Nehmen Sie nur die in den Bedienungsanleitungen beschriebenen Einstellungen vor. Unsachgemäße Einstellungen an anderen Reglern können zu einer Beschädigung führen und machen häug umfangreiche Einstellarbeiten durch einen qualizierten Service-Techniker erforderlich. e. Wenn das Produkt fallen gelassen oder beschädigt wurde. f. Wenn das Gerät einen anormalen Zustand aufweist. Jedes erkennbare anormale Verhalten zeigt an, dass der Kundendienst erforderlich ist. 15. Ersatzteile — Wenn Ersatzteile benötigt werden, stellen Sie bitte sicher, dass der Service-Techniker nur die vom Hersteller bezeichneten Teile oder Teile mit gleichen Eigenschaften und gleichem Leistungsvermögen wie die Originalteile verwendet. Die Verwendung anderer Teile kann zu einem Brand, zu Stromschlag oder anderen Gefahren führen.

16. Sicherheitsüberprüfungen — Lassen Sie vom Service-Techniker nach Service- oder Reparaturarbeiten eine

Sicherheitsüberprüfung vornehmen, um sicherzustellen, dass das Produkt in einem einwandfreien Betriebszustand ist.

17. Wandmontage — Bei der Montage des Gerätes an der Wand ist sicherzustellen, dass die Befestigung nach der vom

Hersteller empfohlenen Methode erfolgt. 18. Wärmequellen — Stellen Sie das Produkt nicht in der Nähe von Heizkörpern, Heizgeräten, Öfen oder anderen Geräten (wie z.B. Verstärkern) auf, die Hitze abstrahlen. 19. Batterien — Durch falsche Anwendung können die Batterien explodieren oder sich entzünden. Eine undichte Batterie kann Korrosion am Gerät verursachen sowie Hände und Kleidung verschmutzen. Um diese Probleme zu vermeiden, beachten Sie bitte die folgenden Sicherheitshinweise:

• Verwenden Sie nur empfohlene Batterietypen.

• Achten Sie beim Einlegen der Batterien darauf, dass die Plus- (+) und die Minus- (-) Seite der Batterien gemäß den Anweisungen im Fachinneren richtig ausgerichtet sind.

• Verwenden Sie nicht alte und neue Batterien gemeinsam.

• Verwenden Sie keine Batterien unterschiedlichen Typs. Batterien derselben Form können unterschiedliche Spannungswerte besitzen.

• Ersetzen Sie eine leere Batterie sofort durch eine neue.

• Wenn Sie die Fernbedienung längere Zeit nicht verwenden, entnehmen Sie die Batterien.

• Wenn ausgetretene Batterieüssigkeit auf Haut oder Kleidung gelangt, müssen Sie diese sofort gründlich mit Wasser spülen. Wenn Batterieüssigkeit in die Augen gelangt, dürfen Sie die Augen auf keinen Fall reiben, sondern am besten mit viel Wasser spülen und sofort einen Arzt aufsuchen. Batterieüssigkeit kann Hautreizungen hervorrufen oder Augenschäden verursachen.

20. Bei der Verwendung des Monitors ist darauf zu achten, dass Gefahren für Leib und Leben, Schäden an Gebäuden und

anderen Gegenständen sowie eine Beeinussung von wichtigen oder gefährlichen Geräten, wie z.B. der Nuklearreaktionssteuerung in Atomanlagen, lebenserhaltenden Geräten in medizinischen Einrichtungen oder Raketenabschusssteuerungen in Waffensystemen vermieden werden. SICHERHEITSVORKEHRUNGEN3

DEUTSCH 21. Vermeiden Sie es, Teile des Produkts, die sich erwärmen, über längere Zeit hinweg zu berühren. Dies könnte zu leichten Verbrennungen führen.

22. Nehmen Sie dieses Produkt nicht ändern.

WARNUNG: Dies ist ein Produkt der Klasse A. Dieses Produkt kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Benutzer verlangt werden, entsprechende Maßnahmen zu ergreifen. Geräte der KLASSE I dürfen nur an eine NETZSTECKDOSE mit Schutzerdung angeschlossen werden. KIPPGEFAHR Wenn ein Monitor nicht auf einer stabilen Unterlage aufgestellt wird, besteht die Gefahr, dass er kippt oder fällt. Zahlreiche Verletzungen, besonders bei Kindern, können durch einfache Vorsichtsmaßnahmen vermieden werden:

• Bei Verwendung der vom Hersteller empfohlenen Befestigungsvorrichtungen, wie z.B. Wandhaken.

• Stellen Sie den Monitor nur auf Möbelstücke, die ausreichend belastbar sind.

• Achten Sie darauf, dass der Monitor nicht über den Rand des Möbelstücks, auf dem er steht, vorsteht.

• Stellen Sie den Monitor niemals auf ein großes Möbelstück (z.B. einen Schrank oder in ein Bücherregal), ohne sowohl das Möbelstück als auch den Monitor an einem geeigneten Element sicher zu verankern.

• Stellen Sie den Monitor niemals auf ein Tuch oder andere Materialen, die zwischen dem Monitor und dem Möbelstück, auf dem er steht, liegen.

• Weisen Sie Kinder eindringlich darauf hin, dass es gefährlich ist, auf ein Möbelstück zu klettern, um an den Monitor oder seine Regler zu gelangen.

• Dieses Gerät ist für die Verwendung an Orten, an denen sich Kinder unbeaufsichtigt aufhalten können, nicht geeignet. Wichtige Hinweise für die Sicherheit von Kindern - Lassen Sie Kinder niemals auf den Monitor klettern oder am Monitor spielen. - Stellen Sie den Monitor nicht auf Möbelstücke, die leicht als Stufen verwendet werden könnten, wie zum Beispiel eine Truhe oder Kommode. - Bedenken Sie, dass Kinder bei Betrachtung eines Fernsehprogramms – und ganz besonders bei einem “überlebensgroßen” Monitor – in starke Aufregung verfallen können. Der Monitor sollte so aufgestellt werden, dass er nicht umgestoßen oder gekippt werden kann. - Alle am Monitor angeschlossenen Kabel und Stränge sollten so verlegt werden, dass neugierige Kinder nicht daran ziehen oder sie ergreifen können. - Verwenden Sie den Monitor nicht an Orten mit hoher Staubentwicklung, hoher Luftfeuchtigkeit oder an Orten, an denen der Monitor mit Öl oder Dampf in Kontakt kommen könnte. Verwenden Sie den Monitor nicht an Orten, an denen ätzende Gase (Schwefeldioxid, Schwefelwasserstoff, Stickstoffdioxid, Chlor, Ammoniak, Ozon) auftreten können. Dies zu einem Brand führen könnte. - Achten Sie darauf, dass der Monitor nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommt. Achten Sie auch darauf, keine Gegenstände, wie z.B. Büroklammern oder sonstige spitze Gegenstände, in den Monitor zu stecken. Die Folge könnte ein Brand oder Stromschlag sein. - Stellen Sie den Monitor nicht auf instabile Gegenstände oder an andere unsichere Stellen. Setzen Sie den Monitor keinen starken Stößen oder Erschütterungen aus. Wenn der Monitor hinunterfällt oder umkippt, könnte er Schaden nehmen. - Stellen Sie den Monitor nicht in der Nähe von Heizungen oder an anderen Stellen auf, an denen hohe Temperaturen auftreten, da dies zu einer übermäßig starken Erhitzung mit der Folge eines Brandes führen könnte.

Stellen Sie den Monitor nicht an Orten auf, an denen er direktem Sonnenlicht ausgesetzt ist. Bei einer Verwendung des Monitors in direktem Sonnenlicht besteht die Gefahr, dass sich das Gehäuse verformt oder Funktionsstörungen auftreten. - Bitte entfernen Sie regelmäßig Staub und Schmutz von der Belüftungsöffnung. Wenn sich Staub an der Belüftungsöffnung oder im Inneren des Monitors ansammelt, kann es zu einer Überhitzung des Geräts und in der Folge zu einem Brand oder zu Fehlfunktionen kommen. Bitte lassen Sie das Innere des Monitors von einem autorisierten SHARP-Händler oder einem SHARP Servicecenter reinigen. - Die Steckdose sollte sich in der Nähe des Gerätes benden und leicht zugänglich sein. - Dauerbetriebszeit und Garantie. Dieses Produkt ist für einen maximal 16-stündigen Betrieb pro Tag ausgelegt. Ein kontinuierlicher Betrieb während mehr als 16 Stunden pro Tag wird von der Garantie nicht gedeckt. Das Netzkabel - Verwenden Sie nur das mit dem Monitor gelieferte Netzkabel. - Beschädigen Sie das Netzkabel nicht, stellen Sie keine schweren Gegenstände darauf, und überdehnen oder knicken Sie es nicht. Verwenden Sie keine Verlängerungskabel. Ein beschädigtes Kabel kann einen Brand oder Stromschlag verursachen. - Verwenden Sie das Netzkabel nicht mit einer Mehrfachsteckdose. Die Verwendung eines Verlängerungskabels kann aufgrund von Überhitzung zu einem Brand führen. - Achten Sie darauf, dass Sie beim Einstecken oder Ausstecken des Netzsteckers keine nassen Hände haben, um einen Elektroschlag zu vermeiden. - Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät längere Zeit über nicht verwenden. - Führen Sie keine Reparaturversuche an einem beschädigten oder nicht funktionstüchtigen Netzkabel durch. Überlassen Sie Reparaturarbeiten ausschließlich dem Kundendienst. SICHERHEITSANLEITUNG4

• DiesesProduktistnichtfürdenGebrauchimFreien gedacht.

• EinMontagewinkel,derdenVESA-Spezikationen entspricht,isterforderlich.

• DaderMonitorsehrschwerist,solltenSieIhrenHändler vordemBefestigen,AbmontierenoderTransportierendes MonitorsumRatfragen.

• FürdieWandbefestigungdesMonitorssind Spezialkenntnisseerforderlich.DieseArbeitdarfdaher nurvoneinemautorisiertenSHARP-Händlerdurchgeführt werden.FührenSiedieseArbeitniemalsselbstdurch. UnserUnternehmenübernimmtkeineVerantwortungfür UnfälleoderVerletzungen,diesichdurcheinefalsche BefestigungodereinenfalschenUmgangmitdemGerät ergeben.

• VerwendenSiedenMonitormitderVorderseitesenkrecht zueinerebenenFläche.NötigenfallskönnenSieden Monitorumbiszu20Gradnachobenoderuntenneigen.

• DieserMonitorsolltebeieinerUmgebungstemperatur zwischen0°Cund40°Cverwendetwerden.Rundumden MonitormussgenügendFreiraumsein,damitdieWärme ausdemGeräteinnerengutentweichenkann.

Monitor in horizontaler Ausrichtung Monitor in vertikaler Ausrichtung Einheit: mm Einheit: mm Betriebs-LED (PN-HW861) Betriebs-LED (PN-HW431) Betriebs-LED (PN-HW751/ PN-HW651/ PN-HW551/ PN-HW501)

• WennesausirgendeinemGrundschwierigist,ausreichend Platzfreizulassen,etwaweilderMonitorineinGehäuse eingebautwird,oderwenndieUmgebungstemperatur außerhalbdeszulässigenBereichsvon0°Cbis40°Cliegen könnte,somüssenSieeinGebläseinstallierenoderandere Maßnahmenergreifen,umdieUmgebungstemperatur innerhalbdesvorgeschriebenenBereichszuhalten.

• AlleBelüftungsöffnungenmüssenstetsfreibleiben.Wenn dieTemperaturinnerhalbdesMonitorsansteigt,kanndies zuFehlfunktionenführen.

• StellenSiedenMonitornichtaufeinanderesGerät,das Wärmeerzeugt.

• BeachtenSiefürdieInstallationdesMonitorsinvertikaler AusrichtungdiefolgendenPunkte.Werdendiefolgenden Punktenichtbeachtet,kanndieszuFehlfunktionenführen. -MontierenSiedenMonitorso,dasssichdieBetriebs-LED rechts(PN-HW861/PN-HW751/PN-HW651/PN-HW551/ PN-HW501)oderoben(PN-HW431)bendet. -StellenSiedenTHERMALSENSORSETTING <TEMP.SENSOREINST.>imMenüSETUP <KONFIG.>aufPORTRAIT<HOCHFORMAT>.(Siehe BEDIENUNGSANLEITUNG.) -DasNetzkabel(imLieferumfangenthalten)mussmit demmitgeliefertenKabelbinder(Aufklebetyp)befestigt werden.BeimFestklemmendesNetzkabelsdarfaufdie NetzkabelbinderkeineZugkraftausgeübtwerden.Das Netzkabeldarfnichtzustarkgebogenwerden. [PN-HW861/PN-HW751/PN-HW651] Netzkabel Kabelbinder [PN-HW551/PN-HW501/PN-HW431] Netzkabel Kabelbinder

WICHTIGE HINWEISE ZUR BEFESTIGUNG5

DEUTSCH Mitgelieferte Komponenten Vorbereiten der Fernbedienung

1. Legen Sie Ihren Finger auf die mit ▲ gekennzeichnete Position und ziehen Sie dann die Abdeckung ab.

2. Beachten Sie die Anweisungen im Fachinneren und legen Sie die im Lieferumfang enthaltenen Batterien (R03 (Größe

“AAA”) x 2) richtig ein (auf die Plus- (+) und Minus- (-) Seite achten).

3. Schließen Sie die Abdeckung.

Sollte eine der angeführten Komponenten fehlen, kontaktieren Sie bitte Ihren Händler.

CD-ROM (Utility Disk für Windows): 1

Installationsanleitung (diese Anleitung): 1

USB-Stickabdeckung: 1

Befestigungsschraube für USB-Stickabdeckung: 1

• Die SHARP Corporation besitzt die Autorenrechte am Utility Disk Programm. Eine Vervielfältigung dieses Programms ohne schriftliche Genehmigung ist daher nicht gestattet.

• Der Umwelt zuliebe ! Batterien dürfen nicht mit den Hausmüll entsorgt werden, sondern verlangen Sonderbehandlung. Technische Daten Modell PN-HW861 PN-HW751 PN-HW651 Leistungsaufnahme AC 100 - 240 V, 3,7 A, 50/60 Hz AC 100 - 240 V, 2,9 A, 50/60 Hz AC 100 - 240 V, 2,3 A, 50/60 Hz Betriebstemperatur * 0°C bis 40°C Relative Luftfeuchtigkeit 20% bis 80% (Keine Kondensation) Stromverbrauch 330 W 255 W 205 W Abmessungen (mm) (ohne Vorsprünge) Ca. 1928 (B) x 76 (T) x 1099 (H) Ca. 1680 (B) x 65,5 (T) x 959 (H) Ca. 1458 (B) x 82 (T) x 835 (H) Gewicht (kg) Ca. 64 Ca. 55 Ca. 26 Modell PN-HW551 PN-HW501 PN-HW431 Leistungsaufnahme AC 100 - 240 V, 1,7 A, 50/60 Hz AC 100 - 240 V, 1,5 A, 50/60 Hz AC 100 - 240 V, 1,3 A, 50/60 Hz Betriebstemperatur * 0°C bis 40°C Relative Luftfeuchtigkeit 20% bis 80% (Keine Kondensation) Stromverbrauch 150 W 130 W 115 W Abmessungen (mm) (ohne Vorsprünge) Ca. 1239 (B) x 60 (T) x 711,5 (H) Ca. 1124 (B) x 68 (T) x 646,5 (H) Ca. 968 (B) x 60 (T) x 559 (H) Gewicht (kg) Ca. 16 Ca. 13 Ca. 9

• Die Temperaturbedingungen können sich ändern, wenn das Monitor zusammen mit von SHARP empfohlenem Zubehör verwendet wird. Überprüfen Sie in diesem Fall bitte die für das Zubehör empfohlenen Temperaturbedingungen. Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezikationen ohne vorherige Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in Serienherstellung produzierten Einheit dar. Geringe Abweichungen bei einzelnen Geräten sind möglich.6

• Schalten Sie unbedingt den Hauptnetzschalter aus und ziehen Sie den Netzstecker, bevor Sie Kabel anschließen oder abziehen. Lesen Sie auch das Handbuch des Gerätes, das Sie an den Monitor anschließen möchten.

• Verwechseln Sie beim Anschließen nicht die Signaleingänge mit den Signalausgänge. Dies könnte zu Fehlfunktionen und anderen Problemen führen. TIPPS

Die Audio-Eingangsanschlüsse, die für den jeweiligen Eingangsmodus verwendet werden, sind wie folgt. Eingangsmodus Audioeingangsanschluss HDMI1 HDMI1-Eingangsanschluss HDMI2 HDMI2-Eingangsanschluss HDMI3 HDMI3-Eingangsanschluss D-SUB Audio Eingangsanschluss USB USB Buchse

• Die Begriffe HDMI und HDMI High-Denition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

• Adobe, Acrobat, und Acrobat Reader sind entweder geschützte Warenzeichen oder Warenzeichen von Adobe Systems Incorporated in den USA und/oder in anderen Ländern.

• VESA ist entweder ein geschütztes Warenzeichen oder ein Warenzeichen von Video Electronics Standards Association in den USA und/oder in anderen Ländern.

• Alle andere Markenprodukt und Produktnamen sind Warenzeichen oder geschützte Warenzeichen der betreffenden Urheberrechtinhaber.

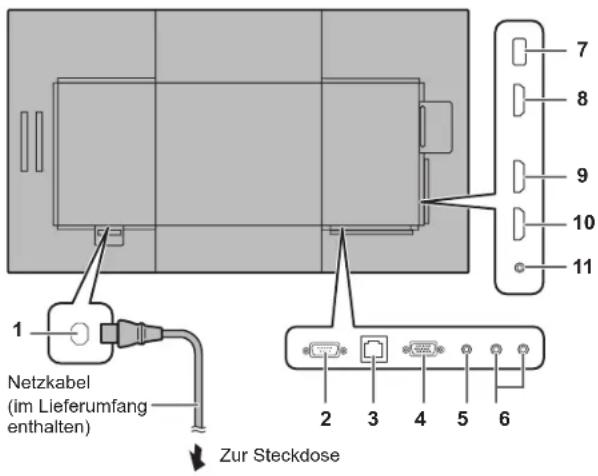

2. RS-232C-Eingangsanschluss

4. D-Sub-Eingangsanschluss

5. Audio Eingangsanschluss

6. Audio-Ausgangsanschlüsse

8. HDMI1-Eingangsanschluss

9. HDMI2-Eingangsanschluss

10. HDMI3-Eingangsanschluss

11. IR-Ausgangsanschluss

Netzkabel (im Lieferumfang enthalten)

• Schalten Sie zuerst den Monitor und erst danach den Computer oder ein anderes Wiedergabegerät ein.

• Warten Sie zwischen dem Ein- und Ausschalten des Hauptnetzschalters oder der Taste POWER immer mindestens 5 Sekunden. Ist der zeitliche Abstand zu kurz, kann es zu Fehlfunktionen kommen. Einschalten des Netzstroms Hauptnetzschalter Hauptnetzschalter [PN-HW861/PN-HW751/PN-HW651] [PN-HW551/PN-HW501/PN-HW431] Vorsicht
• Die Hauptstromversorgung muss mithilfe des Hauptnetzschalters ein- und ausgeschaltet werden. Während der Hauptnetzschalter eingeschaltet ist, darf das Netzkabel nicht abgezogen/angeschlossen oder der Trennschalter ein- und ausgeschaltet werden.

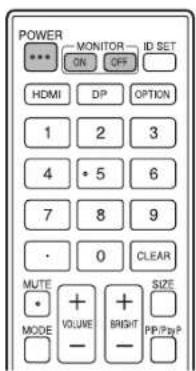

• Für eine komplette elektrische Trennung muss der Netzstecker abgezogen werden. Ein- und ausschalten Ein- und ausschalten Drücken Sie auf die Taste POWER, um die Stromversorgung ein- oder auszuschalten. Sie können die Stromversorgung auch ein- oder ausschalten, indem Sie auf der Fernbedienung die Taste MONITOR ON/ MONITOR OFF drücken. Taste POWERBetriebs-LED [PN-HW861] Taste POWERBetriebs-LED [PN-HW431] Taste POWERBetriebs-LED [PN-HW751/PN-HW651/ PN-HW551/PN-HW501] Status Betriebszustand des Monitors Leuchtet grün Monitor eingeschaltet Leuchtet orange Monitor ausgeschaltet (Standby-Modus) Grün blinkend Eingangssignal-Wartemodus

• Bei der Einstellung von SCHEDULE <ZEITPLAN> blinkt die Betriebs-LED im Standby-Modus abwechselnd in Rot und Orange.

So ziehen Sie die Betriebs-LED/den Fernbedienungssensor heraus Herausziehen Aufbewahren Hebel Betriebs-LED / Fernbedienungssensor8

Wichtige Hinweise zur Befestigung (Für SHARP-Händler und Servicetechniker)

• Für das Befestigen, Abmontieren oder Transportieren des Monitors müssen mindestens 2 Personen zur Verfügung stehen. (PN-HW861/PN-HW751: mindestens 3 Menschen.)

• Verwenden Sie dazu eine Wandhallterung, die für die Befestigung des Monitors geeignet ist.

Dieser Monitor wurde für die Befestigung an einer Betonwand oder an einer Betonsäule gebaut. Vor der Aufstellung des Monitors kann es notwendig sein, Wände, die aus bestimmten Materialien (z.B. Gips, dünnem Kunststoff usw.) bestehen, entsprechend zu verstärken.

Der Monitor und der Befestigungswinkel dürfen nur an einer Wand montiert werden, die mindestens das vierfache Gewicht des Monitors tragen kann. Wählen Sie das für Material und Wandstruktur jeweils am besten geeignete Befestigungsverfahren aus.

• Verwenden Sie die M6-Schrauben, die 8 bis 10 mm länger als die Dicke des Montagewinkel sind, zum Befestigen des VESAkompatiblen Montagewinkel. Schrauben (M6) Montagewinkel Monitor-Befestigung 8-10 mm

• Verwenden Sie keinen WandhalterungSchlag- oder Akkuschrauber.

• Halten Sie den Monitor beim Tragen an den Griffen [PN-HW861/PN-HW751] oder an den in der untenstehenden Grak mit markierten Bereichen [PN-HW651/PN-HW551/PN-HW501/PN-HW431]. Nicht am Bildschirm greifen. Das Gerät könnte dadurch beschädigt werden, oder Sie könnten sich dabei verletzen. [PN-HW651/PN-HW551/PN-HW501] [PN-HW431]

• Überprüfen Sie nach der Befestigung des Monitors sorgfältig, dass der Monitor sicher befestigt ist und sich auf keinen Fall von der Wand oder der Befestigungsvorrichtung lösen kann.

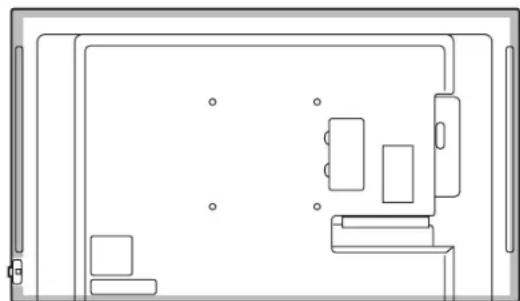

• Verwenden Sie für die Installation nur die Schraubenlöcher für Montagewinkel auf der Rückseite des Monitors.

Betriebsmodus Wenn der Monitor zum ersten Mal in Betrieb genommen wird, erscheint das Betriebsmodus-Einstellfenster. Wählen Sie hier MODE1 <MODUS1> oder MODE2 <MODUS2> aus. MODE1 <MODUS1> .......... OFF IF NO OPERATION <AUTO SYSTEM AUS> ist auf ON <EIN> gesetzt, und POWER SAVE MODE <ENERGIESPARMODUS> ist auf ON <EIN> gesetzt. (Diese Einstellungen können nicht geändert werden.) Erfolgt mindestens 4 Stunden lang keine Befehlseingabe, wechselt der Monitor automatisch in den Standby-Modus. Der Stromverbrauch wird im Standby-Modus minimiert. MODE2 <MODUS2> .......... Ermöglicht den Standardbetrieb. OFF IF NO OPERATION <AUTO SYSTEM AUS> ist auf OFF <AUS> gesetzt, und POWER SAVE MODE <ENERGIESPARMODUS> ist auf OFF <AUS> gesetzt. Diese Einstellungen können geändert werden. Auch nach erfolgter Einstellung können Änderungen mittels OPERATION MODE <BETRIEBSMODUS> im Menü des Monitors vorgenommen werden. (Siehe BEDIENUNGSANLEITUNG.)

Einstellung von Datum/Uhrzeit

• Muss die Zeit erst eingestellt werden, wenn der Monitor zum ersten Mal eingeschaltet wird, erscheint der Einstellbildschirm für Datum/Uhrzeit. Stellen Sie das Datum und die Uhrzeit ein.

• Stellen Sie jetzt das Datum und die Uhrzeit ein. TIPPS

• Geben Sie die Zeit in der 24h-Schreibweise ein.1
