ATS25C - Chargeur de batterie Monacor - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Chargeur de batterie Monacor ATS25C, tension de sortie 12V, courant de charge 2A.
Utilisation	Conçu pour charger des batteries au plomb, idéal pour les applications automobiles et de loisirs.
Maintenance et réparation	Vérifier régulièrement les connexions et l'état des câbles. En cas de dysfonctionnement, consulter le manuel d'utilisation.
Sécurité	Utiliser uniquement dans un environnement sec, éviter les contacts avec l'eau. Ne pas laisser l'appareil sans surveillance pendant la charge.
Informations générales	Poids léger, dimensions compactes, facile à transporter. Garantie fabricant incluse.

FOIRE AUX QUESTIONS - ATS25C Monacor

Comment puis-je savoir si le Monacor ATS25C fonctionne correctement ?

Vérifiez l'indicateur LED du chargeur. Une lumière verte signifie que le chargement est terminé, tandis qu'une lumière rouge indique que la charge est en cours.

Que faire si le chargeur ne s'allume pas ?

Assurez-vous que le chargeur est correctement branché à une prise de courant fonctionnelle et que le câble d'alimentation est en bon état.

Le chargeur surchauffe-t-il pendant l'utilisation ?

Il est normal que le chargeur chauffe légèrement pendant le fonctionnement. Cependant, s'il devient excessivement chaud, débranchez-le et laissez-le refroidir avant de le réutiliser.

Le Monacor ATS25C peut-il charger toutes les types de batteries ?

Ce chargeur est conçu pour charger des batteries au plomb-acide. Ne l'utilisez pas pour d'autres types de batteries, car cela pourrait endommager le chargeur ou la batterie.

Pourquoi ma batterie ne se charge-t-elle pas même avec le chargeur branché ?

Vérifiez que la batterie est en bon état et qu'elle n'est pas trop déchargée. Si la batterie est endommagée ou trop ancienne, elle peut ne pas se charger correctement.

Comment puis-je nettoyer le Monacor ATS25C ?

Débranchez le chargeur et nettoyez-le avec un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs ou des liquides.

Y a-t-il une garantie pour le Monacor ATS25C ?

Oui, le produit est généralement livré avec une garantie limitée. Veuillez vérifier les détails de la garantie dans le manuel d'utilisation ou sur le site du fabricant.

Puis-je utiliser le chargeur en extérieur ?

Le Monacor ATS25C est conçu pour un usage intérieur uniquement. Évitez de l'utiliser dans des conditions humides ou à l'extérieur.

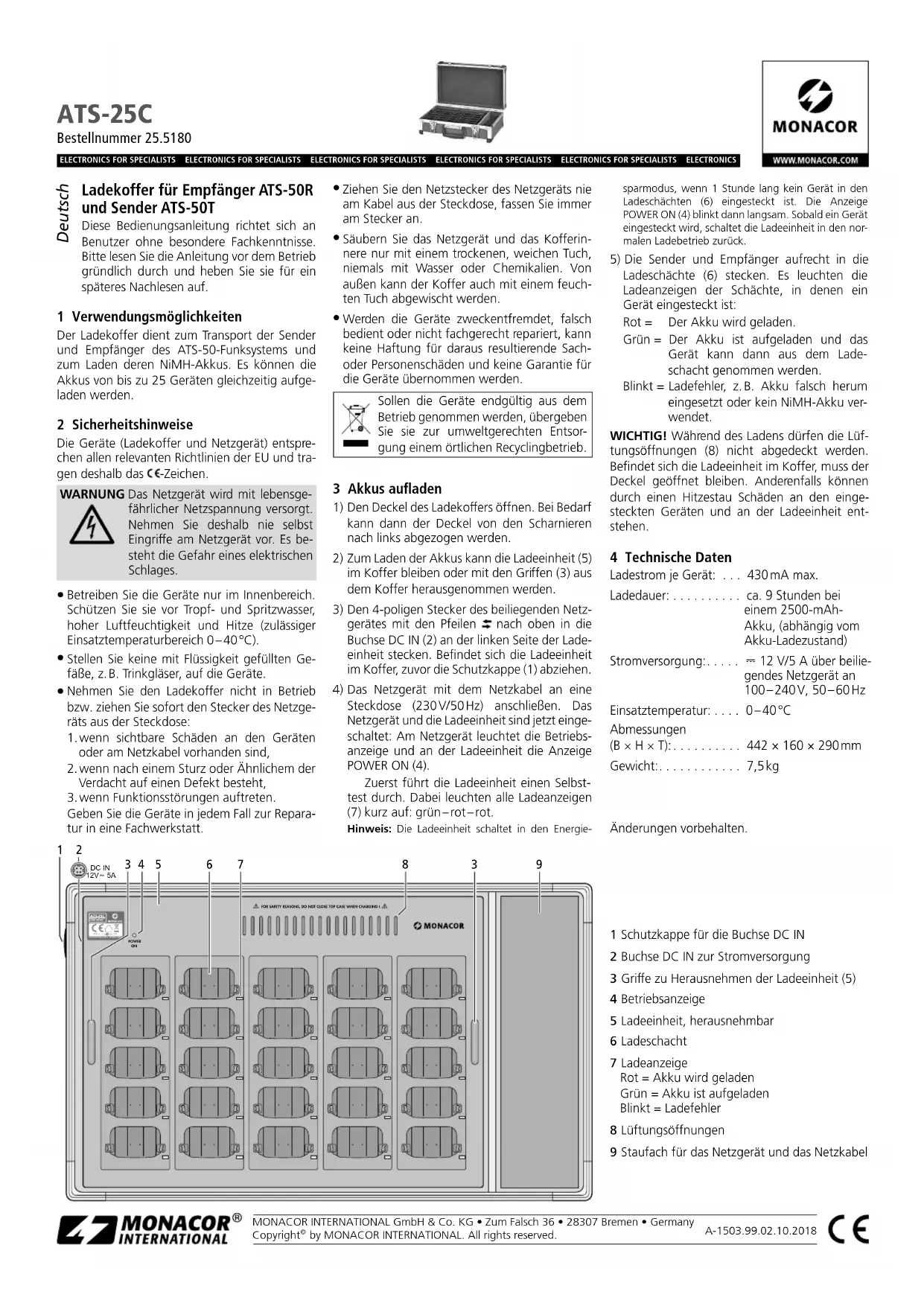

MODE D'EMPLOI ATS25C Monacor

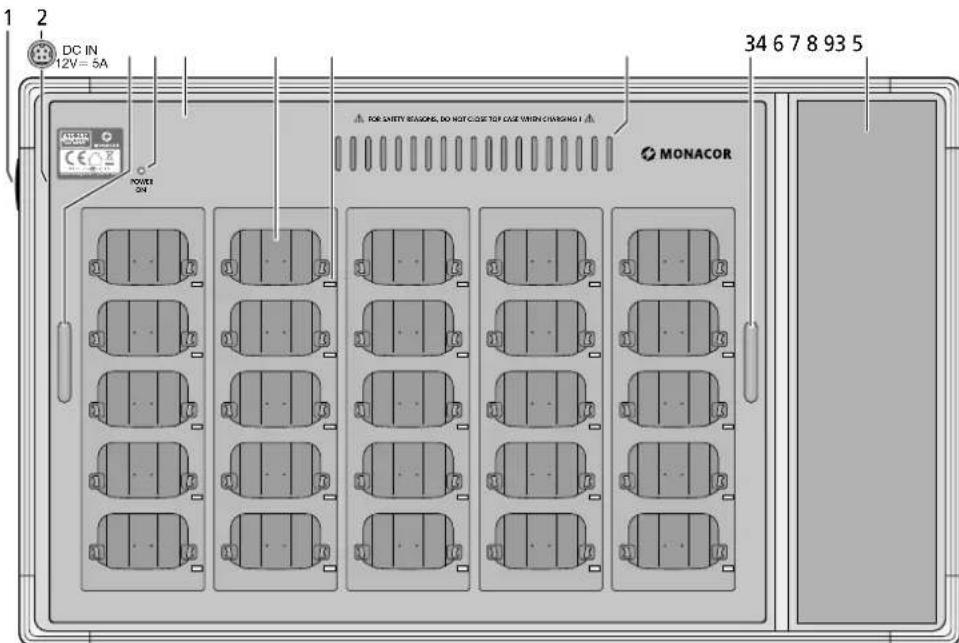

ATS-25C Référence numérique 25.5180 1 Cache de protection pour la prise DC IN 2 Prise DC IN pour l’alimentation 3 Poignées pour retirer l’unité de charge (5) 4 Témoin de fonctionnement 5 Unité de charge, amovible 6 Compartiment de charge 7 Témoin de charge rouge = accumulateur en charge vert = accumulateur chargé clignote = erreur de charge 8 Ouïes de ventilation 9 Compartiment de stockage pour le bloc secteur et le cordon secteur Coffret de charge pour lesrécepteurs ATS-50R et lesémetteurs ATS-50T Cette notice s’adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la présente notice avant le fonc- tionnement et conservez-la pour pouvoir vous y reporter ultérieurement. 1 Possibilités d’utilisation Le coffret de charge permet de transporter les émetteurs et récepteurs du système sans fil ATS- 50 et de charger leurs accumulateurs NiMH. Il est possible de charger simultanément les accumula- teurs de 25 appareils au plus. 2 Conseils de sécurité Les appareils (coffret de charge et bloc secteur) répondent à toutes les directives nécessaires de l’Union européenne et portent donc le symbole

AVERTISSEMENT Le bloc secteur est alimenté par une tension dangereuse. Ne touchez jamais l’intérieur de l’appareil car vous pourriez subir une décharge électrique.

Les appareils ne sont conçus que pour une uti- lisation en intérieur. Protégez-les de tout type de projections d’eau, des éclaboussures, d’une humidité élevée de l’air et de la chaleur (plage de température de fonctionnement autorisée: 0 – 40 °C).

En aucun cas, vous ne devez poser d’objet contenant du liquide, par exemple un verre, sur l’appareil.

Ne faites jamais fonctionner le coffret de charge et débranchez immédiatement le bloc secteur lorsque :

1. des dommages visibles apparaissent sur un

des appareils ou sur le cordon secteur.

2. après une chute ou accident similaire..., l’ap-

pareil présente un défaut.

3. des dysfonctionnements apparaissent.

Dans tous les cas, les appareils doivent être ré- parés par un technicien spécialisé.

Ne débranchez jamais le bloc secteur en tirant sur le cordon, tenez-le toujours par la fiche.

Pour nettoyer le bloc secteur et l’intérieur du cof- fret utilisez uniquement un chiffon sec et doux, n’utilisez en aucun cas de produits chimiques ou d’eau. L’extérieur du coffret de charge peut être essuyé avec un chiffon humide.

Nous déclinons toute responsabilité en cas de dommages corporels ou matériels ré sultants si les appareils sont utilisés dans un but autre que celui pour lequel ils ont été conçus, s’ils ne sont pas correctement utilisés ou s’ils ne sont pas réparés par une personne habilitée ; de même, la garantie deviendrait caduque. Lorsque les appareils sont définitive- ment retirés du service, vous devez les déposer dans une usine de recyclage de proximité pour contribuer à leur élimination non polluante.

CARTONS ET EMBALLAGE

PAPIER À TRIER 3 Charge des accumulateurs

1) Ouvrez le couvercle du coffret de charge. Si

besoin, le couvercle peut être retiré des char- nières en le tirant vers la gauche.

2) Pour charger les accumulateurs, l’unité de

charge (5) peut rester dans le coffret ou être retirée avec les poignées (3).

3) Reliez la fiche 4 pôles du bloc secteur livré à

la prise DC IN (2) sur le côté gauche de l’unité de charge (avec les flèches vers le haut). Si l’unité de charge reste dans le coffret, retirez au préalable le cache de protection (1).

4) Reliez le bloc secteur à une prise secteur 230 V/

50 Hz. Le bloc secteur et l’unité de charge sont maintenant allumés ; sur le bloc secteur, le té- moin de fonctionnement brille, sur l’unité de charge, la LED POWER ON (4) brille également. L’unité de charge effectue tout d’abord un auto-test. Toutes les LEDs de charge (7) s’allu- ment brièvement : vert – rouge – rouge. Remarque : L’unité de charge passe en mode d’éco- nomie d’énergie si aucun appareil n’est placé dans les compartiments de charge (6) pendant une heure. La LED POWER ON (4) clignote alors lentement. Dès qu’un appareil est placé, l’unité de charge revient au mode de charge normal.

5) Placez les émetteurs et récepteurs verticale-

• ment dans les compartiments de charge (6). Les LEDs de charge des compartiments dans lesquels un appareil est placé, brillent : rouge = L’accumulateur est en charge. vert = L’accumulateur est chargé, l’ap- pareil peut être retiré du compar- timent de charge. clignote = erreur de charge, p. ex. l’accumula- teur est placé à l’envers ou l’accu- mulateur n’est pas NiMH IMPORTANT ! Pendant la charge, les ouïes de ventilation (8) ne doivent pas être obturées. Si l’unité de charge est dans le coffret, le couvercle doit rester ouvert. Sinon, les appareils placés et le coffret de charge peuvent être endommagés par une accumulation de chaleur. 4 Caractéristiques techniques Courant de charge par appareil : p. 430
• mA max. Durée de charge : heures environ pour un accu 2500 mAh (selon l’état de charge de l’accu) Alimentation : p. 9
• ⎓ 12 V/ 5 A par bloc secteur livré relié au secteur 100 – 240 V, 50 – 60 Hz Température fonc. : p. 0
• – 40 °C Dimensions (l × h × p) : . 442 × 160 × 290 mm Poids : ,5 kg Tout droit de modification réservé. FrançaisELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany Copyright p. 7
