Type de produit	Station de charge / valise de charge pour émetteurs et récepteurs
Marque	Monacor
Modèle	ATS850PS
Nombre de compartiments de charge	50
Durée de charge	4 à 6 heures pour accumulateurs 1600 mAh (selon état de charge)
Type d'accumulateurs compatibles	NiMH uniquement
Alimentation	100 - 240 V ~ 50/60 Hz, 580 VA
Dimensions (L × H × P)	482 × 399 × 223 mm
Poids	12 kg
Température de fonctionnement	0 - 40 °C
Ventilation	Oui (ventilateur intégré)
Connectivité	Port USB pour liaison avec ordinateur (logiciel fourni)
Possibilités d'installation	En rack 19 pouces (482 mm) ou pose libre
Fonctions principales	Charge simultanée des accumulateurs, réglage du canal de transmission par touche, réglages avancés via logiciel
Indicateurs de charge	LED par compartiment : rouge (en charge), vert (charge terminée), clignotant (erreur)
Sécurité	Protection contre les surcharges et les accumulateurs non rechargeables ; ouies de ventilation à ne pas obstruer
Entretien et nettoyage	Chiffon sec et doux ; ne pas utiliser de produits chimiques ou d'eau
Élimination	Conformément aux directives locales en fin de vie
Accessoires fournis	Bloc secteur (selon modèle), cordon USB, logiciel, CD avec documentation
Compatibilité	Récepteurs ATS-80R, émetteurs ATS-80T

FOIRE AUX QUESTIONS - ATS850PS Monacor

Comment charger les accumulateurs avec le ATS850PS ?

Allumez la station avec l'interrupteur avant. Placez les émetteurs ou récepteurs dans les compartiments. Les LED indiquent rouge (en charge), vert (chargé). Après charge, éteignez et débranchez. Assurez-vous que les ouies de ventilation ne sont pas obstruées.

Quels types d'accumulateurs puis-je utiliser ?

Uniquement des accumulateurs NiMH. N'essayez pas de recharger des piles non rechargeables, risque de fuite ou d'explosion.

Comment régler le canal de transmission ?

Utilisez les touches < ou > sur le panneau pour sélectionner le canal, puis appuyez sur la touche de synchronisation (⚙). L'affichage indique 'SYNC...' et les témoins des compartiments s'éteignent. Le réglage est terminé quand le numéro de canal réapparaît.

Que faire si la LED d'un compartiment clignote ?

Cela indique une erreur de charge, par exemple si les accumulateurs ne sont pas de type NiMH. Retirez l'appareil et vérifiez les accumulateurs.

Puis-je connecter plusieurs ATS850PS ensemble ?

Oui, jusqu'à 4 stations peuvent être reliées en chaîne via la prise 'OUTPUT' à l'arrière. La première alimente la suivante.

Comment utiliser le logiciel fourni ?

Installez le logiciel 'System Compiler OSW' sur un PC Windows 10 ou ultérieur. Connectez la station via USB. Utilisez les 4 pages de menu pour les réglages communs, récepteurs, émetteurs. Cliquez sur 'Update Device' pour transmettre.

Quelles sont les dimensions et le poids du ATS850PS ?

Dimensions : 482 × 399 × 223 mm (L × H × P). Poids : 12 kg. Convient pour montage en rack 19 pouces ou pose libre.

Comment nettoyer la station de charge ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques ou d'eau. Débranchez avant nettoyage.

Quelles sont les précautions de sécurité importantes ?

Ne pas ouvrir l'appareil (tension dangereuse). Utiliser uniquement en intérieur. Protéger des projections d'eau et de l'humidité. Température ambiante 0-40°C. Débrancher en cas de dommages visibles ou de dysfonctionnement.

Que faire si la station ne s'allume pas ?

Vérifiez que l'interrupteur arrière est allumé et que le cordon secteur est branché. Si la station est en mode économie d'énergie, appuyez sur une touche de commande pour la réactiver.

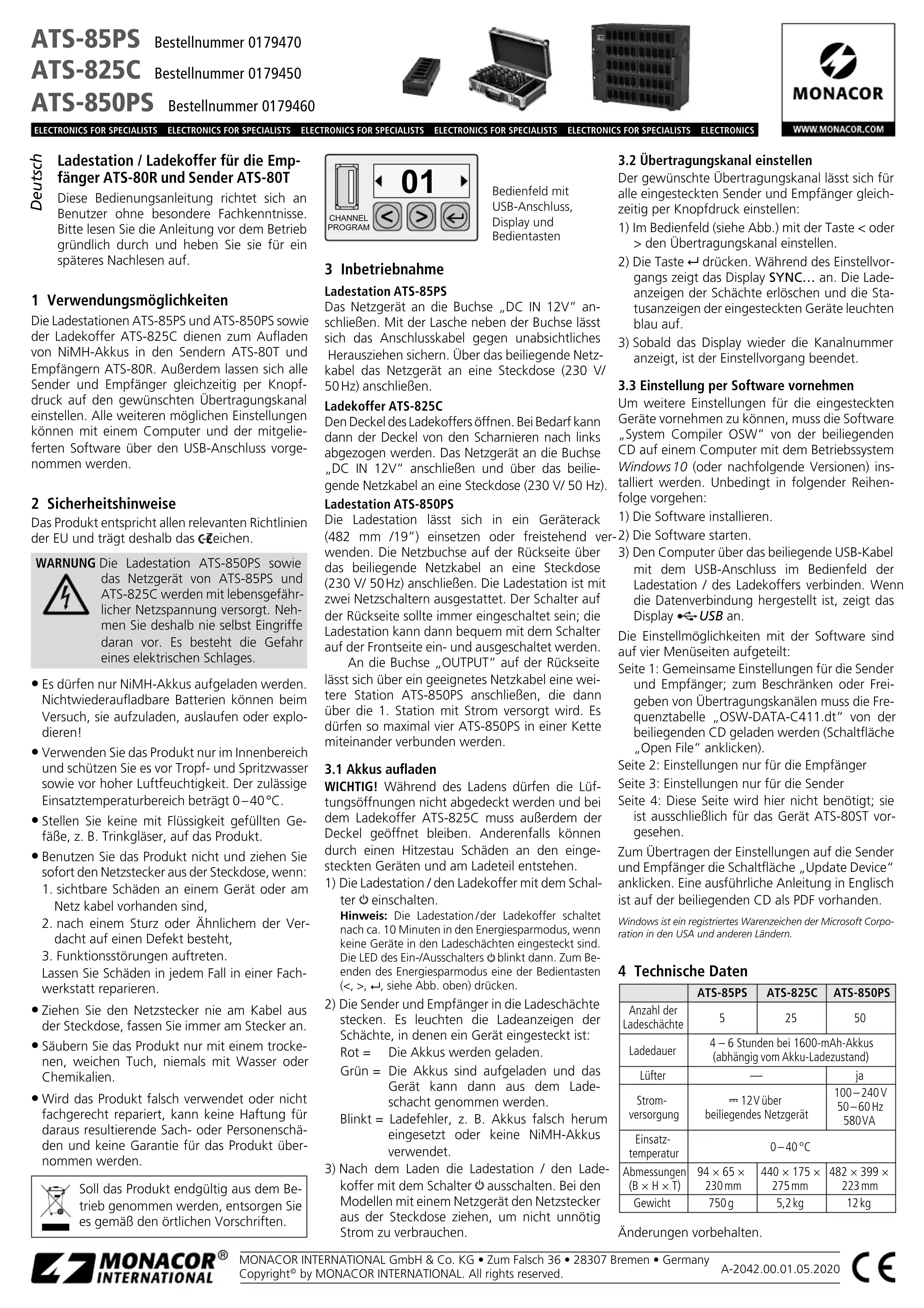

MODE D'EMPLOI ATS850PS Monacor

Station de charge / valise de charge pour les récepteurs ATS-80R et les émetteurs ATS-80T

Cette notice s'adresse aux utilisateurs sans connaissances techniques particulieres. Veuillez lire la presente notice avec attention avant le fonctionnement et conservez-la pour pouvoir, si besoin, vous y reporter ulterieurement.

1 Possibilities d'utilisation

Les stations de charge ATS-85PS et ATS-850PS ainsi que la valise de charge ATS-825C permettent de charger des accumulateurs NiMH des émetteurs ATS-80T et des récepteurs ATS-80R. De même, tous les émetteurs et récepteurs se reglient simultanément sur le même canal de transmission par une simple pression de touche. Tous les autres réglages possibles peuvent être effectués avec un ordinateur et le logiciel livré via le port USB.

2 Conseils de sécurité

Le produit répond à toutes les directives nécessaires de l'Union française et porte donc le symbole C€

AVERTISSEMENT

et le bloc secteur de ATS-85PS et ATS-825C sont alimentés par une tension dangereuse.

Ne touchez jamais l'intérieur de l'appareil car vous pourriez subir une décharge électrique.

Utilise la station de charge / valise de charge uniquement pour charger des accumulateurs NiMH. N'essayez pas de recharger des batteries non rechargeables, elles pourraient couler ou exposer!
- Le produit n'est pas concu que pour une utilisation en interieur. Protégez-le des éclaboussures, de tout type de projections d'eau et d'une humidité d'air elevée. La plage de température ambiente admissible est de 0 - 40^ .
- Eneldom cas, vous ne devez poser d'objet contenant du liquide ou un verre sur le produit.
- Ne faites jamais fonctionner le produit et débranchez-le immédiatement du secteur lorsque :

1. des dommages visibles apparaisent sur l'appareil ou le cordon secteur.
2. après une chute ou accident similaire..., vous avez un doute sur l'etat de l'appareil.
3. des dysfonctionnements apparaissant. Dans tous les cas, des dommages doivent etre réparés par un technicien spécialisé.
4. Ne débranchez jamais l'appareil en tirant sur le cordon secteur; retirez toujours le cordon secteur en tirant la fiche.
5. Pour le nettoyage, utilisez un chiffon sec et doux, enaucun cas de produits chimiques ou d'eau.
6. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultats si le produit n'est pas correctement utilisé ou s'il n'est pas réparé par une personne habitée ; de même, la garantie deviendrait caduque.

Lorsque le produit est définitivement rétro du service, vous doivent l'éliminer conformément aux directives locales.

Panneau de commande avec port USB, affichage et touches de commande

3 Fonctionnement

Station de charge ATS-85PS

Reliez le bloc secteur à la prise «DC IN 12V». La languette a côte de la prise permet d'attacher le cordon pour éviter qu'il ne soit retire par inadvertance. Branchez ensuite le bloc secteur à une prise 230V / 50Hz via le cordon livre.

Valise de charge ATS-825C

Ouvrez le couvercle de la valise. Si besoin, retirez-le des charnières en poussant vers la gauche. Reliefz le bloc secteur à la prise «DC IN 12V» et à une prise 230 V/50 Hz via le cordon livre.

Station de charge ATS-850PS

La station de charge peut etre installee dans un rack 482mm / 19'' ou posee librement. liez la prise secteur de la face arriere a une prise 230~V/50~Hz via le cordon livre. La station charge est dotee de deux interrupteurs secteur. L'interrupteur sur la face arriere doit always etre allumé : la station de charge peut ainsi etre allumée et eteinte plus agreablement avec I'interru-. teur sur la face avant.

On peut brancher une autre station de charge ATS-850PS à la prise «OUTPUT» sur la face arrière via un cordon secteur adapté; la seconde station de charge est alors alimentée par la première station. Ainsi, 4 ATS-850PS au plus peuvent être reliées être elles formant une chaine.

3.1 Charge des accumulateurs

IMPORTANT! Pendant la charge, les ouies de ventilation ne doivent pas etre obturées et le couvercle sur la valise ATS-825C doit rester ouvert. Sinon, l'accumulation de chaleur pourrait entrainer des dommages sur les appareils insérés et sur le chargeur.

1) Allumez la station de charge /valise de charge avec l'interrupteur

Remarque: La station de charge/la valise de charge commute sur le mode economie d'énergie après 10 minutes environ si aucun appareil n'est positionné dans les compartments de charge. La LED de l'interrupteur clignote. Pour quitter le mode d'économie d'énergie, appuyez sur une des touches de commande (<, >, <, voir ci-dessus) .

2) Placez les émetteurs et récepteurs dans les compartments de charge. Les témoins de charge des compartments dans lesquels un apparéil est place brillent:

Rouge: Les accumulateurs sont en charge.

Vert : Les accumulateurs sont charges, l'appareil peut etre retire du compartiment de charge.

Clignote: Erreur de charge, par exemple, les accumulateurs insérés ne sont pas du type NiMH.

3) Àprous la charge, éteignez la station de charge / valise de charge avec l'interrupteur 已 . Sur les modèles avec un bloc secteur, débranchez la fiche secteur pour éviter toute consommation inutile.

3.2 Reglage du canal de transmission

Le canal de transmission voulu peut être réglé pour tous les émetteurs et récepteurs insérés de manière simultanée par une pression de touche :

1) Sur le panneau de commande (voir schéma), réglez le canal de transmission avec la touche < ou >.
2) Appuyez sur la touche . Pendant le processus de réglage, l'affichage indique SYNC... Les témoins de charge des compartments s'éteignent et les témoins d'etat des apparciels placés brillent en bleu.
3) Dès que l'affichage indique à nouveau le numéro du canal, le processus de réglage est terminé.

3.3 Réglage par logiciel

Pour pouvoir effectuer d'autres réglages pour les apparèils positionnés, le logiciel «System Compiler OSW» du CD livre doit être installé sur un ordinateur avec le système d'exploitation Windows 10 (ou versions ultérieures). Procedez impératifement comme suit :

1) Installez le logiciel.
2) Démarrez le logiciel.
3) Reliez l'ordinateur via le cordon USB livre au port USB sur le panneau de commande de la station de charge/valise de charge. Lorsque la connexion de données est établie, l'affichage indique USB.

Les possibités de réglage avec le logiciel sont réparties sur quatre pages de menu :

Page 1: réglages communs pour les émetteurs et récepteurs; pour sélectionner ou déslectionner les canaux de transmission, chargez le tableau de fréquences «OSW-DATA-C411.dt» depuis le CD livre (cliquez sur le bouton «Open File»).

Page 2: réglages uniquement pour les récepteurs

Page 3: réglages uniquement pour les émetteurs

Page 4: Cette page n'est pas nécessaire ici; elle est exclusivement prévue pour le ATS-80ST.

Pour transmettre les réglages aux émetteurs et récepteurs, cliquez sur le bouton «Update Device». Une notice détaillée en anglais au format PDF est disponible sur le CD livre.

Windows est une marque déposée de Microsoft Corporation aux États-Unis et dans d'autres pays.

4 Caracteristiques techniques

	ATS-85PS	ATS-825C	ATS-850PS
Nombre de comparti-ments de charge	5	25	50
Durée de charge	4 - 6 heures pour accus 1600 mAh(en fonction de l'état de charge des accus)
Ventilateur	—		oui
Alimentation	= 12V via bloc secteur livré		100 - 240 V50 - 60 Hz580VA
Température fonc.	0 - 40 °C
Dimensions (I × h × p)	94 × 65 × 230 mm	440 × 175 × 275 mm	482 × 399 × 223 mm
Poids	750 g	5,2 kg	12 kg

Tout droit de modification réservé.
