Type de produit	Valise de charge pour récepteurs ATS-80R et émetteurs ATS-80T
Marque	Monacor
Modèle	ATS825C
Nombre de compartiments de charge	25
Type d'accumulateurs compatibles	NiMH (pour ATS-80T et ATS-80R)
Durée de charge	4 à 6 heures pour accus 1600 mAh (selon état de charge)
Témoins de charge par compartiment	Rouge: charge en cours; Vert: chargé; Clignotant: erreur
Affichage et commandes	Afficheur numérique, touches de réglage (< >) et touche de synchronisation
Réglage du canal de transmission	Par pression de touche pour tous les appareils insérés simultanément
Programmation par logiciel	Via port USB et logiciel « System Compiler OSW » (Windows 10+)
Alimentation	12 V CC via bloc secteur livré (100-240 V, 50/60 Hz)
Ventilateur	Oui
Température de fonctionnement	0 à 40 °C
Dimensions (L × H × P)	440 × 175 × 275 mm
Poids	5,2 kg
Utilisation prévue	Intérieur uniquement, éviter éclaboussures et humidité élevée
Entretien et nettoyage	Chiffon sec et doux, pas de produits chimiques ni d'eau
Sécurité	Ne pas charger de piles non rechargeables ; débrancher en cas de dommage ; réparation par technicien habilité
Mise au rebut	Conformément aux directives locales en fin de vie

FOIRE AUX QUESTIONS - ATS825C Monacor

Quels types d'accumulateurs puis-je charger avec l'ATS825C ?

L'ATS825C est conçu pour charger des accumulateurs NiMH des émetteurs ATS-80T et des récepteurs ATS-80R. N'essayez jamais de charger d'autres types de piles, notamment les piles alcalines ou lithium non rechargeables.

Combien de temps faut-il pour une charge complète ?

La durée de charge est d'environ 4 à 6 heures pour des accumulateurs de 1600 mAh, selon leur état de charge initial.

Comment savoir si la charge est terminée ?

Le témoin de charge de chaque compartiment est rouge pendant la charge et devient vert lorsque les accumulateurs sont complètement chargés. Vous pouvez alors retirer l'appareil.

Que signifie un témoin de charge clignotant ?

Un clignotement indique une erreur de charge (par exemple, des accumulateurs non NiMH insérés ou un défaut de contact). Vérifiez les accumulateurs et réinsérez-les correctement.

Puis-je utiliser l'ATS825C sans logiciel ?

Oui, pour la charge simple et le réglage du canal, aucun logiciel n'est nécessaire. Utilisez les touches du panneau de commande pour régler le canal et appuyez sur la touche de synchronisation pour appliquer à tous les appareils.

Comment régler le canal de transmission sur tous les appareils en même temps ?

Réglez le canal souhaité avec les touches < ou > sur le panneau, puis appuyez sur la touche de synchronisation. L'affiche indique « SYNC... » et les témoins d'état des appareils brillent en bleu. Une fois le numéro de canal réaffiché, le réglage est terminé.

Puis-je programmer d'autres paramètres via un ordinateur ?

Oui, installez le logiciel « System Compiler OSW » (fourni sur CD) sur un PC Windows 10 ou ultérieur, connectez l'ATS825C via le câble USB, puis utilisez les quatre pages de menu pour configurer les émetteurs et récepteurs.

Quelles précautions de sécurité dois-je respecter ?

N'ouvrez jamais l'appareil (risque de décharge électrique), ne l'exposez pas à l'eau ou à l'humidité, utilisez-le uniquement en intérieur (0-40 °C), et débranchez-le immédiatement en cas de dommage visible ou de dysfonctionnement. Les réparations doivent être effectuées par un technicien spécialisé.

Comment nettoyer l'ATS825C ?

Utilisez un chiffon sec et doux pour nettoyer l'appareil. N'utilisez jamais de produits chimiques, de solvants ou d'eau, car ils pourraient endommager l'électronique.

L'ATS825C dispose-t-il d'un mode économie d'énergie ?

Oui, si aucun appareil n'est placé dans les compartiments pendant environ 10 minutes, la valise commute en mode économie d'énergie : la LED de l'interrupteur clignote. Pour le quitter, appuyez sur n'importe quelle touche de commande.

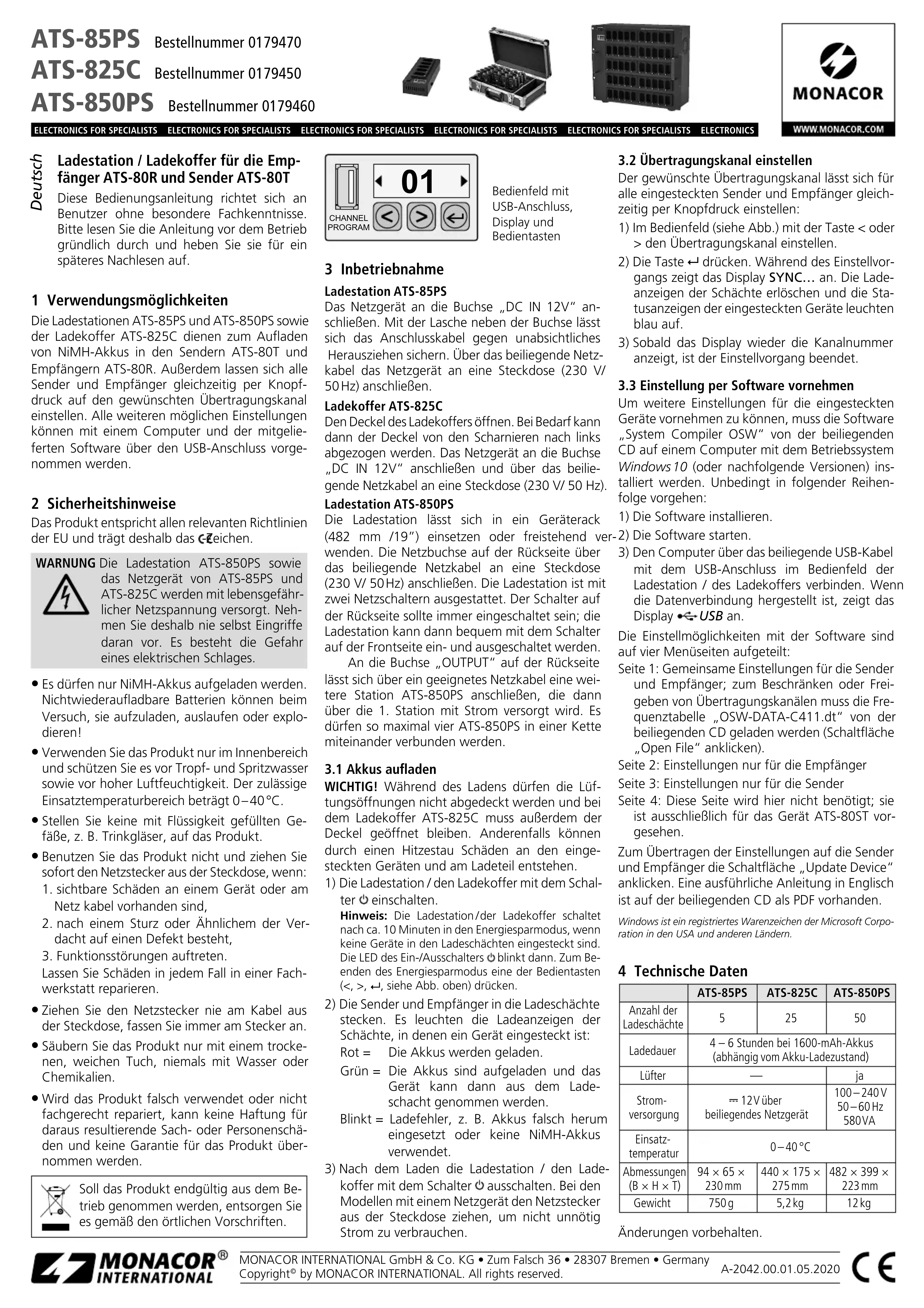

MODE D'EMPLOI ATS825C Monacor

Station de charge / valise de charge pour les récepteurs ats-80r et les émetteurs ats-80t

Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir, si besoin, vous y reporter ultérieurement.

1 Possibilités d'utilisation

Les stations de charge ATS-85PS et ATS-850PS ainsi que la valise de charge ATS-825C permettent de charger des accumulateurs NiMH des émetteurs ATS-80T et des récepteurs ATS-80R. De même, tous les émetteurs et récepteurs se règlent simultanément sur le même canal de transmission par une simple pression de touche. Tous les autres réglages possibles peuvent être effectués avec un ordinateur et le logiciel livré via le port USB.

2 Conseils de sécurité

Le produit répond à toutes les directives nécessaires de l'Union française et porte donc le symbole €

Avertissement

La station de charge ATS-850PS et le bloc secteur de ATS-85PS et ATS-825C sont alimentés par une tension dangereuse.

Ne touchez jamais l'intérieur de l'appareil car vous pourriez subir une décharge électrique.

Utilise la station de charge / valise de charge uniquement pour charger des accumulateurs NiMH. N'essayez pas de recharger des batteries non rechargeables, elles pourraient couler ou exploser! Le produit n'est pas conçu que pour une utilisation en intérieur. Protegez-le des éclaboussures, de tout type de projections d'eau et d'une humidité d'air élevée. La plage de température ambiante admissible est de 0 - 40 °C. - En aucun cas, vous ne devez poser d'objet contenant du liquide ou un verre sur le produit. - Ne faites jamais fonctionner le produit et débranchez-le immédiatement du secteur lorsque :

1. des dommages visibles apparaisent sur l'appareil ou le cordon secteur.
2. après une chute ou accident similaire..., vous avez un doute sur l'état de l'appareil.
3. des dysfonctionnements apparaissant. Dans tous les cas, des dommages doivent être réparés par un technicien spécialisé.
4. Ne débranchez jamais l'appareil en tirant sur le cordon secteur ; retirez toujours le cordon secteur en tirant la fiche.
5. Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
6. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si le produit n'est pas correctement utilisé ou s'il n'est pas réparé par une personne habilitée; de même, la garantie deviendrait caduque.

Lorsque le produit est définitivement retiré du service, vous devez l'éliminer conformément aux directives locales.

Panneau de commande avec port USB, affichage et touches de commande

Station de charge ATS-85PS

Reliez le bloc secteur à la prise «DC IN 12V». La languette à côté de la prise permet d'attacher le cordon pour éviter qu'il ne soit retiré par inadvertance. Branchez ensuite le bloc secteur à une prise 230V / 50Hz via le cordon livré.

Valise de charge ATS-825C

Ouvrez le couvercle de la valise. Si besoin, retirez-le des chambres en poussant vers la gauche. Reliez le bloc secteur à la prise «DC IN 12V» et à une prise 230 V/50 Hz via le cordon livré.

Station de charge ATS-850PS

La station de charge peut être installée dans un rack 482 mm / 19" ou posée librement. Liez la prise secteur de la face arrière à une prise 230V / 50Hz via le cordon livré. La station de charge est dotée de deux interrupteurs secteur. L'interrupteur sur la face arrière doit always être allumé : la station de charge peut ainsi être allumée et éteinte plus agréablement avec l'interrupteur sur la face avant.

On peut brancher une autre station de charge ATS-850PS à la prise «OUTPUT» sur la face arrière via un cordon secteur adapté ; la seconde station de charge est alors alimentée par la première station. Ainsi, 4 ATS-850PS au plus peuvent être reliées, formant une chaîne.

3.1 Charge des accumulateurs

IMPORTANT! Pendant la charge, les ouies de ventilation ne doivent pas être obturées et le couvercle sur la valise ATS-825C doit rester ouvert. Sinon, l'accumulation de chaleur pourrait entraîner des dommages sur les appareils insérés et sur le chargeur.

Allumez la station de charge / valise de charge avec l'interrupteur

Remarque: La station de charge/la valise de charge commute sur le mode économie d'énergie après 1 0 minutes environ si aucun appareil n'est positionné dans les compartments de charge. La LED de l'interrupteur clignote. Pour quitter le mode d'économie d'énergie, appuyez sur une des touches de commande (<, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >, <, >

2) Placez les émetteurs et récepteurs dans les compartiments de charge. Les témoins de charge des compartiments dans lesquels un appareil est placé brillent:

Rouge : Les accumulateurs sont en charge.

Vert : Les accumulateurs sont chargés, l'appareil peut être retiré du compartiment de charge.

Clignote : Erreur de charge, par exemple, les accumulateurs insérés ne sont pas du type NiMH.

3) Après la charge, éteignez la station de charge/ valise de charge avec l'interrupteur. Sur les modèles avec un bloc secteur, débranchez la fiche secteur pour éviter toute consommation inutile.

3.2 Réglement du canal de transmission

Le canal de transmission voulu peut être réglé pour tous les émetteurs et récepteurs insérés de manière simultanée par une pression de touche :

1) Sur le panneau de commande (voir schéma), réglez le canal de transmission avec la touche < ou >. 2) Appuyez sur la touche . Pendant le processus de réglage, l'affichage indique SYNC... Les témoins de charge des compartiments s'éteignent et les témoins d'état des appareils placés brillent en bleu. 3) Dès que l'affichage indique à nouveau le numéro du canal, le processus de réglage est terminé.

3.3 Réglage par logiciel

Pour pouvoir effectuer d'autres réglages pour les appareils positionnés, le logiciel «System Compiler OSW» du CD livret doit être installé sur un ordinateur avec le système d'exploitation Windows 10 (ou versions ultérieures). Procédez impérativement comme suit :

1) Installez le logiciel.

2) Démarrez le logiciel.

3) Reliez l'ordinateur via le cordon USB livre au port USB sur le panneau de commande de la station de charge/valise de charge. Lorsque la connexion de données est établie, l'affichage indique -USB.

Les possibilités de réglage avec le logiciel sont réparties sur quatre pages de menu :

Page 1: réglages communs pour les émetteurs et récepteurs; pour sélectionner ou désélectionner les canaux de transmission, chargez le tableau de fréquences «OSW-DATA-C411.dt» depuis le CD livre (cliquez sur le bouton «Open File»).

Page 2: réglages uniquement pour les récepteurs

Page 3: réglages uniquement pour les émetteurs

Page 4: Cette page n'est pas nécessaire ici; elle est exclusivement prévue pour le ATS-80ST.

Pour transmettre les réglages aux émetteurs et récepteurs, cliquez sur le bouton «Update Device». Une notice détaillée en anglais au format PDF est disponible sur le CD-ROM.

Windows est une marque déposée de Microsoft Corporation aux États-Unis et dans d'autres pays.

4 Caractéristiques techniques

	ATS-85PS	ATS-825C	ATS-850PS
Nombre de comparti-ments de charge	5	25	50
Durée de charge	4 - 6 heures pour accus 1600 mAh(en fonction de l'état de charge des accus)
Ventilateur	—		oui
Alimentation	— 12V via bloc secteur livré		100-240V50-60 Hz580VA
Température fonc.	0-40°C
Dimensions (l × h × p)	94 × 65 × 230 mm	440 × 175 × 275 mm	482 × 399 × 223 mm
Poids	750 g	5,2 kg	12 kg

Tout droit de modification réservé.
