Type de produit	Chargeur de batterie pour émetteurs ATS-80T et récepteurs ATS-80R
Modèle	ATS85PS
Marque	Monacor
Nombre de compartiments de charge	5
Durée de charge	4 à 6 heures pour accus NiMH 1600 mAh
Type d'accumulateurs compatibles	NiMH rechargeables uniquement
Alimentation	12 V CC via bloc secteur fourni (230 V~ / 50 Hz)
Dimensions (L × H × P)	94 × 65 × 230 mm
Poids	750 g
Température de fonctionnement	0 à 40 °C
Ventilateur	Non
Affichage et commandes	Écran avec touches <, >, ← et voyants LED par compartiment
Fonction réglage de canal	Réglage simultané du canal de transmission pour tous les appareils insérés
Logiciel de configuration	« System Compiler OSW » pour Windows 10+, via port USB
Mode économie d'énergie	Automatique après 10 min sans appareil (LED clignotante)
Sécurité	Protection contre les surcharges et les accumulateurs non rechargeables ; ne pas ouvrir l'appareil
Entretien et nettoyage	Chiffon sec et doux ; aucun produit chimique ou eau
Réparabilité	Réparations réservées à un technicien spécialisé ; garantie annulée en cas d'ouverture non autorisée
Élimination	Conformément aux directives locales pour déchets électroniques

FOIRE AUX QUESTIONS - ATS85PS Monacor

Quels types d'accumulateurs puis-je charger avec le ATS85PS ?

Ce chargeur est conçu uniquement pour les accumulateurs NiMH des émetteurs ATS-80T et récepteurs ATS-80R. N'essayez pas de recharger des piles alcalines ou d'autres batteries non rechargeables, car elles pourraient couler ou exploser.

Combien d'appareils puis-je charger simultanément ?

Le ATS85PS possède 5 compartiments de charge, permettant de charger jusqu'à 5 émetteurs ou récepteurs en même temps.

Quelle est la durée de charge typique ?

Pour des accumulateurs de 1600 mAh, la charge dure entre 4 et 6 heures, selon leur état de charge initial.

Comment régler le canal de transmission des appareils ?

Placez les émetteurs/récepteurs dans les compartiments, utilisez les touches < ou > pour choisir le canal, puis appuyez sur ←. L'écran affiche 'SYNC...' et les voyants s'éteignent, puis le numéro de canal réapparaît une fois le réglage terminé.

Puis-je utiliser un logiciel pour configurer les appareils ?

Oui, installez le logiciel « System Compiler OSW » (fourni sur CD) sur un PC Windows 10+, connectez via USB au port du panneau de commande, puis cliquez sur « Update Device » pour transmettre les réglages.

Comment savoir si la charge est terminée ?

Le voyant LED de chaque compartiment indique : rouge = en charge, vert = chargé, clignotant = erreur (ex. accumulateur non NiMH).

Que faire si la LED clignote en rouge ?

Cela indique une erreur de charge. Vérifiez que l'accumulateur inséré est bien un NiMH rechargeable. Si le problème persiste, essayez un autre accumulateur ou contactez un technicien.

Puis-je laisser le chargeur allumé sans appareil ?

Oui, mais après environ 10 minutes sans appareil, le chargeur passe en mode économie d'énergie (LED de l'interrupteur clignote). Appuyez sur une touche pour le réactiver.

Comment nettoyer le chargeur ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques, d'eau ou de liquides. Assurez-vous que l'appareil est débranché avant le nettoyage.

Que faire en cas de dysfonctionnement ou de dommage visible ?

Débranchez immédiatement le chargeur du secteur. Ne l'ouvrez pas et ne tentez pas de le réparer vous-même. Contactez un technicien spécialisé pour toute réparation, sous peine d'annulation de la garantie.

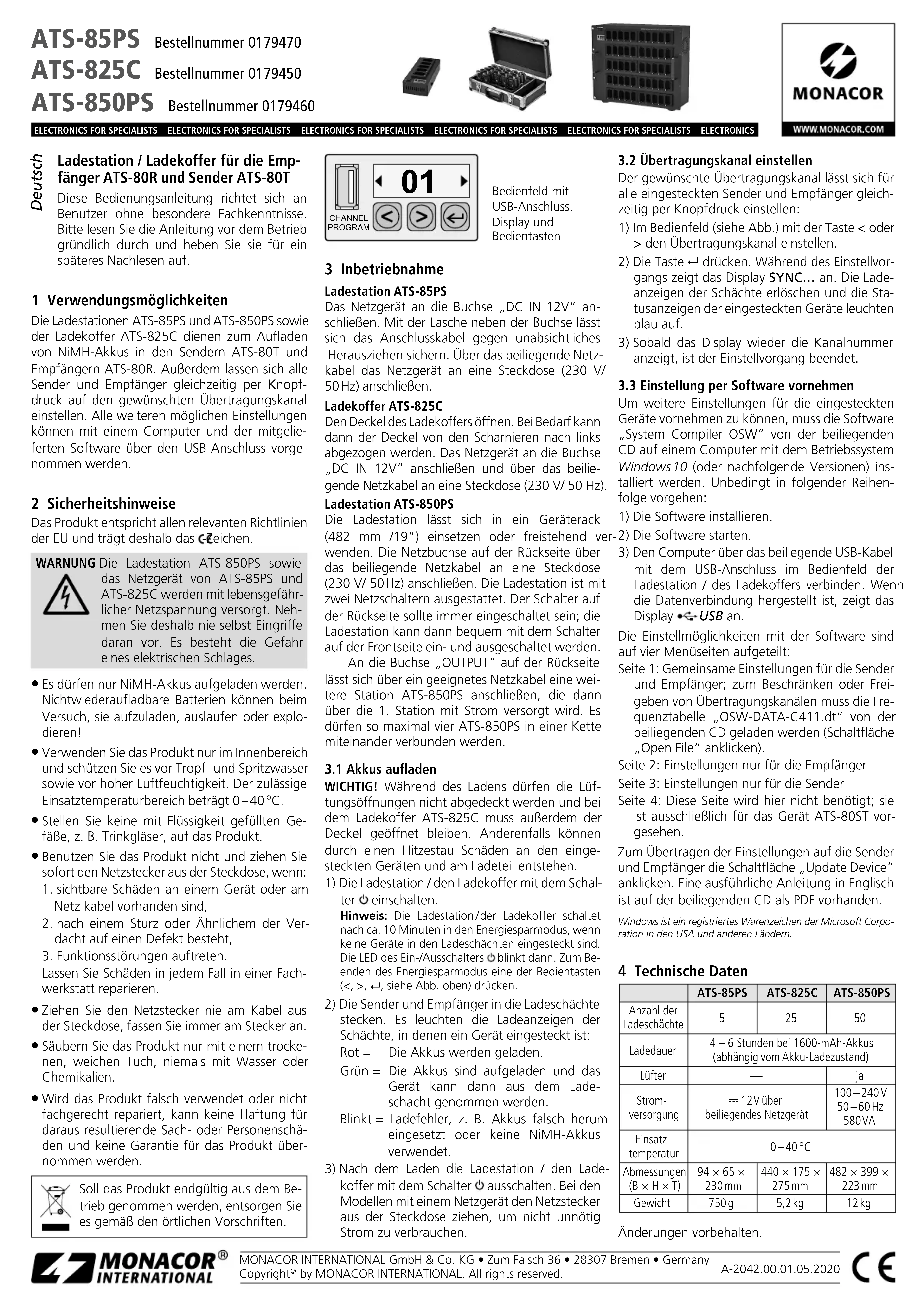

MODE D'EMPLOI ATS85PS Monacor

Station de charge / valise de charge pour les récepteurs ATS-80R et les émetteurs ATS-80T

Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir, si besoin, vous y reporter ultérieurement.

1 Possibilités d'utilisation

Les stations de charge ATS-85PS et ATS-850PS ainsi que la valise de charge ATS-825C permettent de charger des accumulateurs NiMH des émetteurs ATS-80T et des récepteurs ATS-80R. De même, tous les émetteurs et récepteurs se règlent simultanément sur le même canal de transmission par une simple pression de touche. Tous les autres réglages possibles peuvent être effectués avec un ordinateur et le logiciel livré via le port USB.

2 Conseils de sécurité

Le produit répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole €€

AVERTISSEMENT

La station de charge ATS-850PS et le bloc secteur de ATS-85PS et ATS-825C sont alimentés par une tension dangereuse.

Ne touchez jamais l'intérieur de l'appareil car vous pourriez subir une décharge électrique.

• Utilisez la station de charge / valise de charge uniquement pour charger des accumulateurs NiMH. N'essayez pas de recharger des batteries non rechargeables, elles pourraient couler ou exploser !
• Le produit n'est pas conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau et d'une humidité d'air élevée. La plage de température ambiante admissible est de 0 – 40 °C.
• En aucun cas, vous ne devez poser d'objet contenant du liquide ou un verre sur le produit.

• Ne faites jamais fonctionner le produit et débranchez-le immédiatement du secteur lorsque :

• des dommages visibles apparaissent sur l'appareil ou le cordon secteur.

• après une chute ou accident similaire..., vous avez un doute sur l'état de l'appareil.

• des dysfonctionnements apparaissent. Dans tous les cas, des dommages doivent être réparés par un technicien spécialisé.

• Ne débranchez jamais l'appareil en tirant sur le cordon secteur ; retirez toujours le cordon secteur en tirant la fiche.

• Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si le produit n'est pas correctement utilisé ou s'il n'est pas réparé par une personne habilitée ; de même, la garantie deviendrait caduque.

Lorsque le produit est définitivement retiré du service, vous devez l'éliminer conformément aux directives locales.

Panneau de commande avec port USB, affichage et touches de commande

3 Fonctionnement

Station de charge ATS-85PS

Reliez le bloc secteur à la prise «DC IN 12V». La languette à côté de la prise permet d'attacher le cordon pour éviter qu'il ne soit retiré par inadvertance. Branchez ensuite le bloc secteur à une prise 230 V/ 50 Hz via le cordon livré.

Valise de charge ATS-825C

Ouvrez le couvercle de la valise. Si besoin, retirez-le des charnières en poussant vers la gauche. Reliez le bloc secteur à la prise «DC IN 12V» et à une prise 230 V/ 50 Hz via le cordon livré.

Station de charge ATS-850PS

La station de charge peut être installée dans un rack 482 mm / 19" ou posée librement. liez la prise secteur de la face arrière à une prise 230 V/ 50 Hz via le cordon livré. La station charge est dotée de deux interrupteurs secteur. L'interrupteur sur la face arrière doit toujours être allumé : la station de charge peut ainsi être allumée et éteinte plus agréablement avec l'interrupteur sur la face avant.

On peut brancher une autre station de charge ATS-850PS à la prise «OUTPUT» sur la face arrière via un cordon secteur adapté ; la seconde station de charge est alors alimentée par la première station. Ainsi, 4 ATS-850PS au plus peuvent être reliées être elles formant une chaîne.

3.1 Charge des accumulateurs

IMPORTANT ! Pendant la charge, les ouïes de ventilation ne doivent pas être obturées et le couvercle sur la valise ATS-825C doit rester ouvert. Sinon, l'accumulation de chaleur pourrait entraîner des dommages sur les appareils insérés et sur le chargeur.

1) Allumez la station de charge /valise de charge avec l'interrupteur ⏻.

Remarque : La station de charge/la valise de charge commute sur le mode économie d'énergie après 10 minutes environ si aucun appareil n'est positionné dans les compartiments de charge. La LED de l'interrupteur ⏻ clignote. Pour quitter le mode d'économie d'énergie, appuyez sur une des touches de commande (<, >, ←, voir ci-dessus).

2) Placez les émetteurs et récepteurs dans les compartiments de charge. Les témoins de charge des compartiments dans lesquels un appareil est placé brillent :

Rouge : Les accumulateurs sont en charge.

Vert : Les accumulateurs sont chargés, l'appareil peut être retiré du compartiment de charge.

Clignote : Erreur de charge, par exemple, les accumulateurs insérés ne sont pas du type NiMH.

3) Après la charge, éteignez la station de charge / valise de charge avec l'interrupteur ⏻. Sur les modèles avec un bloc secteur, débranchez la fiche secteur pour éviter toute consommation inutile.

3.2 Réglage du canal de transmission

Le canal de transmission voulu peut être réglé pour tous les émetteurs et récepteurs insérés de manière simultanée par une pression de touche :

1) Sur le panneau de commande (voir schéma), réglez le canal de transmission avec la touche < ou >.
2) Appuyez sur la touche ←. Pendant le processus de réglage, l'affichage indique SYNC... Les témoins de charge des compartiments s'éteignent et les témoins d'état des appareils placés brillent en bleu.
3) Dès que l'affichage indique à nouveau le numéro du canal, le processus de réglage est terminé.

3.3 Réglage par logiciel

Pour pouvoir effectuer d'autres réglages pour les appareils positionnés, le logiciel «System Compiler OSW» du CD livré doit être installé sur un ordinateur avec le système d'exploitation Windows 10 (ou versions ultérieures). Procédez impérativement comme suit :

1) Installez le logiciel.
2) Démarrez le logiciel.
3) Reliez l'ordinateur via le cordon USB livré au port USB sur le panneau de commande de la station de charge/valise de charge. Lorsque la connexion de données est établie, l'affichage indique USB.

Les possibilités de réglage avec le logiciel sont réparties sur quatre pages de menu :

Page 1 : réglages communs pour les émetteurs et récepteurs ; pour sélectionner ou désélectionner les canaux de transmission, chargez le tableau de fréquences «OSW-DATA-C411.dt» depuis le CD livré (cliquez sur le bouton «Open File»).

Page 2 : réglages uniquement pour les récepteurs

Page 3 : réglages uniquement pour les émetteurs

Page 4 : Cette page n'est pas nécessaire ici ; elle est exclusivement prévue pour le ATS-80ST.

Pour transmettre les réglages aux émetteurs et récepteurs, cliquez sur le bouton «Update Device». Une notice détaillée en anglais au format PDF est disponible sur le CD livré.

Windows est une marque déposée de Microsoft Corporation aux Etats-Unis et dans d'autres pays.

4 Caractéristiques techniques

	ATS-85PS	ATS-825C	ATS-850PS
Nombre de compartiments de charge	5	25	50
Durée de charge	4 – 6 heures pour accus 1600 mAh (en fonction de l’état de charge des accus)
Ventilateur	—		oui
Alimentation	= 12V via bloc secteur livré		100–240 V50–60 Hz580 VA
Température fonc.	0–40 °C
Dimensions (l × h × p)	94 × 65 × 230 mm	440 × 175 × 275 mm	482 × 399 × 223 mm
Poids	750 g	5,2 kg	12 kg

Tout droit de modification réservé.
