Type de produit	Microphone de table avec amplificateur Public Adress
Alimentation	230 V/50 Hz, 12 VA
Puissance nominale	10 W sous 4 Ω
Bande passante	80 - 12 000 Hz
Impédance haut-parleur	4 - 16 Ω
Type microphone	Électret, omnidirectionnel
Température de fonctionnement	0 - 40 °C
Fonctions principales	Amplificateur intégré, touche parole verrouillable, réglage de volume, témoin de fonctionnement
Entretien et nettoyage	Utiliser un chiffon sec et doux, pas de produits chimiques ni d'eau
Sécurité	Ne jamais ouvrir l'appareil, débrancher en cas de dommage visible, utilisation en intérieur uniquement
Réparabilité	Réparation par un technicien habilité ; fusible remplaçable par un modèle identique

FOIRE AUX QUESTIONS - PAM10 Monacor

Comment allumer le PAM10 ?

Branchez le cordon secteur à une prise 230 V/50 Hz, puis basculez l'interrupteur POWER (4) sur la position Marche. Le témoin de fonctionnement (3) doit s'allumer.

Comment brancher un haut-parleur ?

Connectez un haut-parleur d'impédance comprise entre 4 et 16 Ω aux bornes à ressort (6). Si vous utilisez plusieurs haut-parleurs, vérifiez que l'impédance totale ne soit pas inférieure à 4 Ω.

Que faire en cas de larsen ?

Réduisez le volume à l'aide du réglage VOLUME (2) et éloignez le microphone du haut-parleur pour éviter l'effet Larsen.

Quel type de fusible utiliser ?

Utilisez un fusible du même type que celui d'origine. En cas de doute, consultez la notice ou un technicien habilité.

Puis-je utiliser plusieurs haut-parleurs ?

Oui, mais veillez à ce que l'impédance totale ne soit pas inférieure à 4 Ω pour éviter de surcharger l'amplificateur.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques, d'eau ou de chiffon humide.

L'appareil peut-il être utilisé en extérieur ?

Non, le PAM10 est conçu uniquement pour une utilisation en intérieur. Protégez-le de l'humidité, des projections d'eau et de la chaleur excessive.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon secteur est correctement branché et que la prise secteur fonctionne. Si le problème persiste, vérifiez le fusible (7) et remplacez-le si nécessaire. Sinon, contactez un technicien.

Comment utiliser la touche parole ?

Appuyez sur la touche parole (5) pour la verrouiller : le microphone est activé. Parlez dans le micro en vous approchant le plus possible. Pour éteindre le micro, appuyez à nouveau pour déverrouiller la touche.

Quelle est la puissance de l'amplificateur ?

L'amplificateur intégré délivre une puissance nominale de 10 W sous 4 Ω de charge.

MODE D'EMPLOI PAM10 Monacor

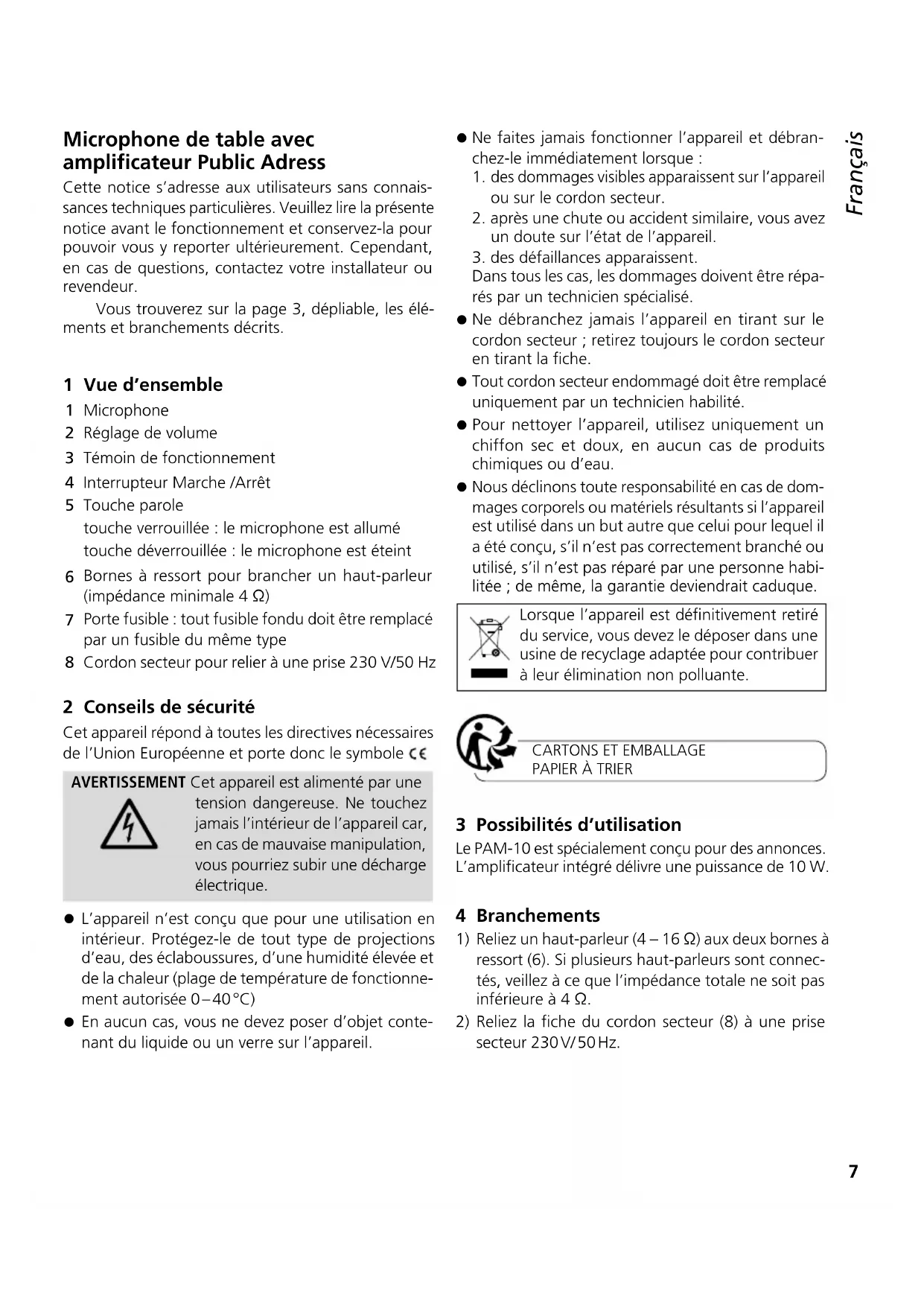

Microphone de table avec amplificateur Public Adress

Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la présente notice avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement. Cependant, en cas de questions, contactez votre installateur ou revendeur.

Vous trouverez sur la page 3, dépliable, les éléments et branchements décrits.

1 Vue d'ensemble

1 Microphone
2 Réglage de volume
3 Témoin de fonctionnement
4 Interrupteur Marche /Arrêt
5 Touche parole touche verrouillée : le microphone est allumé touche déverrouillée : le microphone est éteint
6 Bornes à ressort pour brancher un haut-parleur (impédance minimale 4 Ω)
7 Porte fusible : tout fusible fondu doit être remplacé par un fusible du même type
8 Cordon secteur pour relier à une prise 230 V/50 Hz

2 Conseils de sécurité

Cet appareil répond à toutes les directives nécessaires de l'Union Européenne et porte donc le symbole €

AVERTISSEMENT

Cet appareil est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur de l'appareil car, en cas de mauvaise manipulation, vous pourriez subir une décharge électrique.

• L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le de tout type de projections d'eau, des éclaboussures, d'une humidité élevée et de la chaleur (plage de température de fonctionnement autorisée 0–40°C)

• En aucun cas, vous ne devez poser d'objet contenant du liquide ou un verre sur l'appareil.

• Ne faites jamais fonctionner l'appareil et débranchez-le immédiatement lorsque :

• des dommages visibles apparaissent sur l'appareil ou sur le cordon secteur.
• après une chute ou accident similaire, vous avez un doute sur l'état de l'appareil.
• des défaillances apparaissent.
  Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.
• Ne débranchez jamais l'appareil en tirant sur le cordon secteur ; retirez toujours le cordon secteur en tirant la fiche.
• Tout cordon secteur endommagé doit être remplacé uniquement par un technicien habilité.
• Pour nettoyer l'appareil, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou utilisé, s'il n'est pas réparé par une personne habilitée ; de même, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retiré du service, vous devez le déposer dans une usine de recyclage adaptée pour contribuer à leur élimination non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER

3 Possibilités d'utilisation

Le PAM-10 est spécialement conçu pour des annonces. L'amplificateur intégré délivre une puissance de 10 W.

4 Branchements

1) Reliez un haut-parleur (4 – 16 Ω) aux deux bornes à ressort (6). Si plusieurs haut-parleurs sont connectés, veillez à ce que l'impédance totale ne soit pas inférieure à 4 Ω.
2) Reliez la fiche du cordon secteur (8) à une prise secteur 230V/50Hz.

5 Utilisation

1) Allumez l'appareil avec l'interrupteur POWER (4). Le témoin de fonctionnement (3) brille.
2) Pour effectuer une annonce, enfoncez la touche parole (5) pour la verrouiller et parlez dans le micro (1) le plus près possible.
3) Avec le réglage VOLUME (2), réglez le volume souhaité. En cas de larsen, diminuez le volume et tournez le réglage en conséquence.
4) Une fois l'annonce terminée, désenclenchez la touche parole par une nouvelle pression.

6 Caractéristiques techniques

Puissance nominale

sous 4 Ω : ..... 10W

Bande passante : ..... 80–12 000 Hz

Impédance haut-parleur : 4–16 Ω

Type microphone : ..... électret,

omnidirectionnel

Alimentation: 230V/50Hz/12VA

Température fonc. : ..... 0 – 40 °C

Tout droit de modification réservé.
