HDMS1044K - Répartiteur Monacor - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Répartiteur HDMI 4K, 4 sorties, prise en charge de la résolution jusqu'à 3840 x 2160 pixels
Utilisation	Idéal pour distribuer un signal HDMI vers plusieurs écrans ou projecteurs
Maintenance et réparation	Vérifier régulièrement les connexions et les câbles pour assurer un bon fonctionnement
Sécurité	Utiliser dans un environnement sec et éviter les surcharges électriques
Informations générales	Compatible avec les appareils HDMI, installation simple et rapide

FOIRE AUX QUESTIONS - HDMS1044K Monacor

Qu'est-ce que le Monacor HDMS1044K ?

Le Monacor HDMS1044K est un répartiteur HDMI qui permet de distribuer un signal HDMI vers plusieurs sorties.

Comment connecter le Monacor HDMS1044K à mon appareil source ?

Pour connecter le Monacor HDMS1044K, utilisez un câble HDMI pour relier la sortie HDMI de votre appareil source à l'entrée HDMI du répartiteur.

Combien de sorties HDMI le Monacor HDMS1044K possède-t-il ?

Le Monacor HDMS1044K dispose de 4 sorties HDMI.

Puis-je utiliser le Monacor HDMS1044K avec des résolutions 4K ?

Oui, le Monacor HDMS1044K est compatible avec des résolutions allant jusqu'à 4K à 60 Hz.

Que faire si le signal HDMI ne s'affiche pas sur les sorties ?

Vérifiez que tous les câbles HDMI sont correctement connectés et que l'appareil source est allumé. Testez également avec un autre câble HDMI pour exclure un problème de câble.

Le Monacor HDMS1044K nécessite-t-il une alimentation externe ?

Oui, le Monacor HDMS1044K nécessite une alimentation externe pour fonctionner correctement.

Comment réinitialiser le Monacor HDMS1044K en cas de problème ?

Pour réinitialiser le Monacor HDMS1044K, débranchez-le de l'alimentation pendant quelques secondes, puis rebranchez-le.

Le Monacor HDMS1044K prend-il en charge le format audio multicanal ?

Oui, le Monacor HDMS1044K prend en charge les formats audio multicanaux, y compris le Dolby et le DTS.

Puis-je utiliser le Monacor HDMS1044K avec des appareils non-4K ?

Oui, le Monacor HDMS1044K est rétrocompatible avec des appareils HDMI qui ne prennent pas en charge la résolution 4K.

Où puis-je trouver le manuel d'utilisation du Monacor HDMS1044K ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de Monacor ou sur le site du revendeur où vous avez acheté le produit.

MODE D'EMPLOI HDMS1044K Monacor

by MONACOR INTERNATIONAL. All rights reserved. A-1942.99.01.10.2018 ON/OFFPowerHDMI OUT4 HDMI OUT3 HDMI OUT2 HDMI OUT1 HDMI IN IN Out1 Out2 Out3 Out4 DC 5V HDMS-1044K Référence numérique 06.9370 Répartiteur de signal HDMI™ Cette notice s’adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la présente notice avec atten- tion avant le fonctionnement et conser- vez-la pour pouvoir vous y reporter ulté- rieurement. 1 Possibilités d’utilisation Avec le HDMS-1044K, il est possible de répartir les signaux UHD* d’une source de signal HDMI (lecteur DVD, portable etc.) sur quatre appareils de visualisation (moniteur, vidéo-projecteur etc.). Pour l’alimentation, un bloc secteur est livré.

• UHD (4k) = Ultra High Definition :ultra haute dé- finition 2 Conseils de sécurité Les appareils (répartiteur de signal et bloc sec- teur) répondent à toutes les directives néces- saires de l‘Union européenne et portent donc le symbole

AVERTISSEMENT Le bloc secteur est alimenté par une tension dangereuse. Ne touchez jamais l‘intérieur de l‘appareil. Risque de dé- charge électrique.

Les appareils ne sont conçus que pour une utilisation en intérieur. Protégez-les de tout type de projections d‘eau, des éclaboussures et d‘une humidité élevée de l‘air. La plage de température de fonctionnement autorisée est de 0 – 40 °C.

En aucun cas, vous ne devez pas poser d‘ob- jet contenant du liquide ou un verre sur les appareils.

La chaleur dégagée dans le répartiteur de signal doit être évacuée par les ouïes de ven- tilation ; elles ne doivent en aucun cas être obturées.

Débranchez le bloc secteur immédiatement lorsque :

1. des dommages visibles apparaissent sur le

bloc secteur ou le répartiteur,

2. après une chute ou un cas similaire, vous

avez un doute sur l‘état de l’appareil,

3. des dysfonctionnements apparaissent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d‘eau.

Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultants si les appareils sont utilisés dans un but autre que celui pour lequel ils ont été conçus, s’ils ne sont pas correctement branchés ou s’ils ne sont pas réparés par un technicien habilité ; en outre, la garantie deviendrait caduque. Lorsque les appareils sont définitive- ment retirés du service, vous devez les déposer dans une usine de recy- clage adaptée pour contribuer à leur élimination non polluante.

CARTONS ET EMBALLAGE

PAPIER À TRIER 3 Fonctionnement Tous les branchements ne doivent être effec- tués ou modifiés que lorsque le répartiteur de signal est éteint.

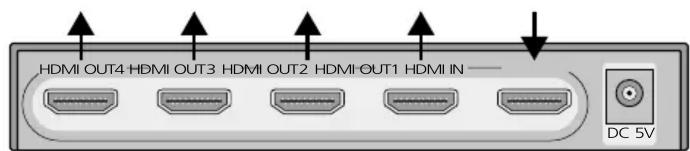

1) Reliez la source de signal à la prise HDMI IN

et les appareils de visualisation aux prises HDMI OUT 1 – 4.

2) Reliez le bloc secteur livré à la prise DC 5V et

à une prise secteur 230 V/ 50 Hz.

3) Allumez le HDMS-1044K avec la touche «ON/

OFF». La LED rouge «Power» brille et les LEDs vertes «IN» et «OUT…» s’allument briè- vement. Ensuite, les LEDs vertes indiquent la répartition du signal. (Il faut que la source de signal et un appareil de visualisation, au moins, soient branchés et allumés).

4) Après le fonctionnement, éteignez le répar-

titeur. En cas de non utilisation prolongée du répartiteur, débranchez le bloc secteur. Même si le répartiteur est éteint, le bloc sec- teur a une faible consommation. 4 Caractéristiques techniques Résolution maximale de signal : . . . . . . . . . . . . . . . UHD (4k), supporte HDR Branchements : . . . . . . . . . . .prises HDMI A, 19pôles Alimentation : . . . . . . . . . . . .via bloc secteur livré relié à 230 V/ 50 Hz Température fonc. :. . . . . . . .0 – 40°C Dimensions (l × h × p) . . . . . .155 × 25 × 75 mm Poids. . . . . . . . . . . . . . . . . . . .500 g Tout droit de modification réservé. Français
