HDMS208 - Répartiteur Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur/Répartiteur HDMI 2x8
Marque	Monacor
Modèle	HDMS208
Catégorie	Répartiteur HDMI
Nombre d'entrées HDMI	2 (Input 1, Input 2)
Nombre de sorties HDMI	8 (Output 1 à Output 8)
Compatibilité	HDMI Deep Color, HDCP
Commutation entrées	Par touche Switch : enfoncée = entrée 2, relâchée = entrée 1
Indicateurs LED	LEDs Input et Output : s'allument quand l'appareil correspondant est allumé
Alimentation	Bloc secteur 230 V~ / 50 Hz fourni, sortie DC 5 V
Consommation électrique	Faible (veille permanente même éteint)
Température de fonctionnement	0 à 40 °C
Dimensions (L × H × P)	440 × 55 × 210 mm
Poids	2,4 kg
Matériau du boîtier	Plastique et métal
Utilisation prévue	Distribution de signaux HDMI de 2 sources vers 8 écrans
Nettoyage	Chiffon sec et doux, pas de produits chimiques
Sécurité	Usage intérieur, éviter eau et chaleur, débrancher en cas de défaut
Réparabilité	Réparation uniquement par technicien spécialisé, garantie caduque en cas d'ouverture non autorisée

FOIRE AUX QUESTIONS - HDMS208 Monacor

Comment brancher le HDMS208 ?

Reliez les lecteurs HDMI aux prises Input (2 entrées) et les écrans aux prises Output (8 sorties). Branchez le bloc secteur fourni à la prise DC/5V et à une prise 230V. Allumez l’appareil avec l’interrupteur Power.

Comment sélectionner l’entrée active ?

Utilisez la touche Switch : enfoncée = entrée 2, relâchée = entrée 1. La LED Input correspondante s’allume si le lecteur est allumé.

Quelle est la signification des LED ?

Les LED Input (entrée) et Output (sortie) s’allument en vert lorsque l’appareil connecté (lecteur ou écran) est sous tension et correctement relié.

Quel type d’alimentation est requis ?

Le HDMS208 est alimenté par le bloc secteur fourni (entrée 230 V~ / 50 Hz, sortie DC 5 V). Branchez-le à la prise DC/5V à l’arrière.

Puis-je utiliser l’appareil en extérieur ?

Non, le HDMS208 est conçu uniquement pour une utilisation en intérieur. Protégez-le de l’humidité, des éclaboussures et de la chaleur excessive (0-40 °C).

Comment nettoyer le répartiteur HDMI ?

Utilisez un chiffon sec et doux pour nettoyer le boîtier. N’utilisez jamais d’eau, de solvants ou de produits chimiques.

Que faire en cas de panne ou de dommage visible ?

Débranchez immédiatement le bloc secteur. Contactez un technicien spécialisé pour la réparation. N’ouvrez jamais l’appareil vous-même.

Le HDMS208 est-il compatible avec la 4K ?

Le manuel mentionne la compatibilité avec le standard HDMI Deep Color, ce qui inclut les résolutions jusqu’à 1080p Deep Color. La compatibilité 4K n’est pas garantie : vérifiez les spécifications détaillées.

Pourquoi l’écran ne reçoit-il aucun signal ?

Vérifiez que le lecteur et l’écran sont allumés et correctement connectés. Assurez-vous que le bon Input est sélectionné via le bouton Switch. Vérifiez également que l’alimentation du HDMS208 est branchée et que l’interrupteur Power est en position Marche.

Quelles sont les dimensions et le poids ?

Les dimensions sont de 440 × 55 × 210 mm et le poids est de 2,4 kg.

MODE D'EMPLOI HDMS208 Monacor

F B H Commutateur/Répartiteur HDMI™

Veuillez lire la présente notice avec attention avant la mise en fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Eléments et branchements

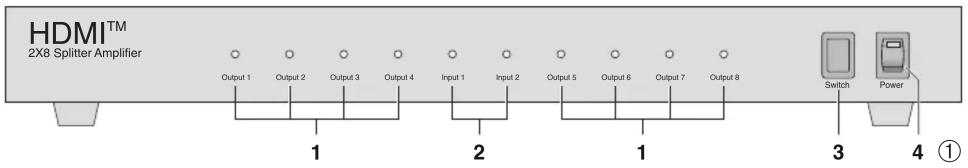

1 LEDs "Output" : lorsqu'un appareil de restitution est relié à la sortie (6) correspondante et est allumé, la LED correspondante brille.
2 LEDs "Input" : lorsqu'un lecteur est relié à l'entrée (7) correspondante et est allumé, la LED correspondante brille.
3 Touche "Switch" pour commuter entre les entrées (7) :

touche non enfoncée : entrée 1 touche enfoncée : entrée 2

4 Interrupteur POWER Marche/Arrêt avec témoin de fonctionnement

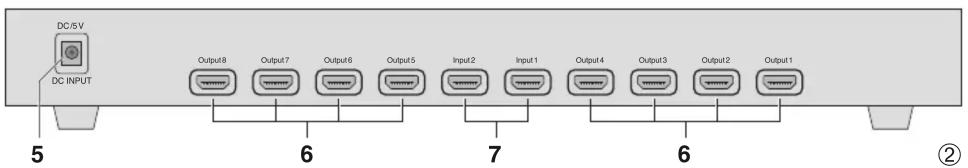

5 Connexion DC/5 V pour le bloc secteur livré
6 Sorties signal "Output" pour brancher jusqu'à 8 appareils de restitution avec HDMI™
7 Entrées signal "Input" pour brancher 2 lecteurs avec HDMI™

2 Conseils d'utilisation et de sécurité

Les appareils (commutateur/répartiteur HDMI™ et bloc secteur) répondent à toutes les directives nécessaires de l'Union européenne et portent donc le symbole CE

AVERTISSEMENT

Le bloc secteur est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur de l'appareil, vous pouvez subir une décharge électrique.

Respectez scrupuleusement les points suivants.

• Les appareils ne sont conçus que pour une utilisation en intérieur. Protégez-les des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (température ambiante admissible 0 – 40 °C).
• En aucun cas, vous ne devez poser d'objet contenant du liquide ou un verre sur les appareils.

• Ne faites pas fonctionner le commutateur/répartiteur ou débranchez le bloc secteur immédiatement du secteur lorsque :

• des dommages visibles apparaissent sur l'appareil ou le bloc secteur,

• après une chute ou un cas similaire, vous avez un doute sur l'état des appareils,

HDMI™ 2X8 Splitter Amplifier Output 1 Output 2 Output 3 Output 4 Input 1 Input 2 Output 5 Output 6 Output 7 Output 8 Switch Power 1 2 1 3 4 ①

DC/5V DC INPUT Output8 Output7 Output6 Output5 Input2 Input1 Output4 Output3 Output2 Output1 5 6 7 6 ②

1. des défaillances apparaissent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

• Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas, de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels consécutifs si les appareils sont utilisés dans un but autre que celui pour lequel ils ont été conçus, s'ils ne sont pas correctement branchés, utilisés ou ne sont pas réparés par une personne habilitée ; de même, la garantie deviendrait caduque.

Lorsque les appareils sont définitivement retirés du service, vous devez les déposer dans une usine de recyclage adaptée pour contribuer à leur élimination non polluante.

3 Possibilités d'utilisation

Deux lecteurs avec HDMI™ peuvent être reliés via ce commutateur/répartiteur HDMI™ et les signaux de l'appareil sélectionné peuvent être dirigés sur huit appareils de restitution avec HDMI™. Le HDMS-208 est compatible avec le standard HDMI™ Deep Color.

HDMI™ : High Definition Multimedia Interface : interface multimédia pour signaux haute résolution

4 Branchement et utilisation

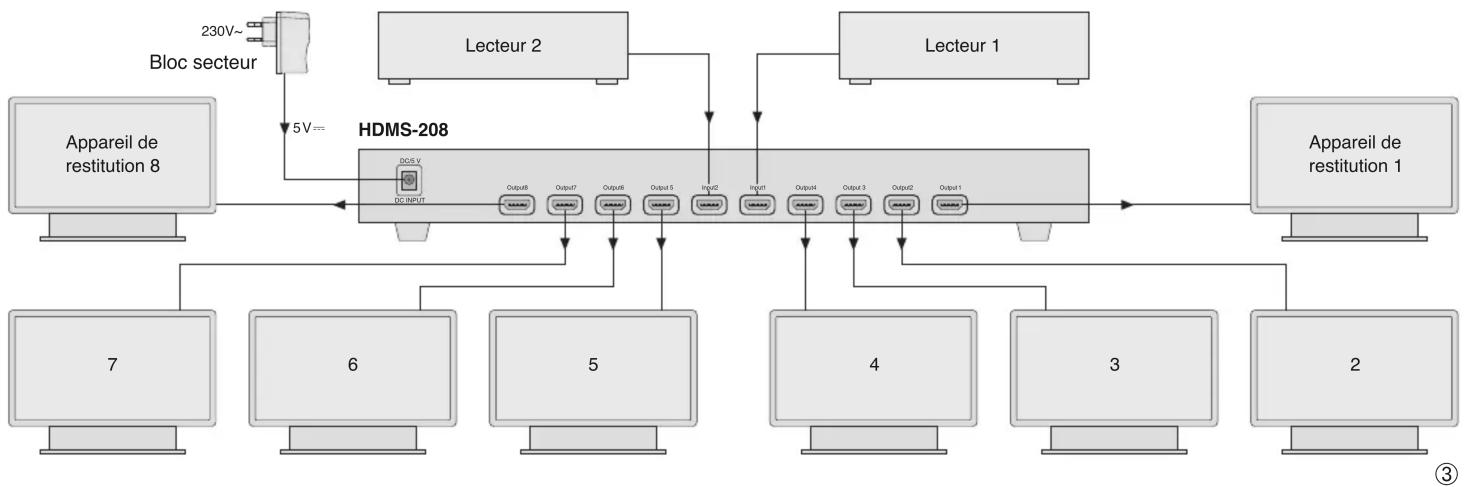

1) Reliez les lecteurs aux prises "Input" (7) et les appareils de restitution aux prises "Output" (6) voir également schéma 3.
2) Reliez le bloc secteur livré à la prise "DC/5 V" (5) et à une prise secteur 230 V\~/50 Hz.

3) Allumez le commutateur/répartiteur HDMI™ avec l'interrupteur "Power" (4), les LEDs "Output" (1) et "Input" (2) brillent lorsque les appareils correspondants sont allumés.
4) Avec la touche "Switch" (3), sélectionnez le lecteur relié à la prise "Input 1" ou "Input 2" (7) : touche non enfoncée : prise "Input 1" touche enfoncée : prise "Input 2"
5) Après le fonctionnement, éteignez le répartiteur avec l'interrupteur "Power". En cas de non utilisation prolongée du répartiteur, débranchez le bloc secteur du secteur. Il a tout le temps une faible consommation, même lorsque le commutateur/répartiteur est éteint.

5 Caractéristiques techniques

Prises entrée et sortie : . . . . . prise HDMI™ femelle, type A, 19 pôles

Alimentation : .... par bloc secteur livré au secteur 230V\~/50Hz

Température fonc. : ..... 0 – 40 °C

Dimensions : 440 × 55 × 210 mm

Poids : 2,4 kg

Tout droit de modification réservé.

