MODE D'EMPLOI PA24AD Monacor

Répartiteur ligne Public Adress

Cette notice s'adresse aux installateurs d'installations de sonorisation (chapitres 4 et 5) et aux utilisateurs sans connaissances techniques particulières (chapitre 6). Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Présentation

1.1 Face avant

1 LEDs témoins de surcharge, respectivement pour le signal d'entrée du canal 1 et du canal 2
2 Sélecteur pour le mode de fonctionnement : touche enfoncée (mode de fonctionnement MONO) : le signal à l'entrée (13) du canal 1 est réparti sur l'ensemble des 10 sorties [(10) et (11)]. touche non enfoncée (mode de fonctionnement STEREO) : le signal à l'entrée (13) du canal 1 est réparti sur les 5 sorties (11) du canal 1. Le signal à l'entrée (12) du canal 2 est réparti sur les 5 sorties (10) du canal 2.
3 Réglages de niveau pour les sorties (11) du canal 1
4 Réglage de niveau pour les sorties (10) du canal 2
5 Témoin de fonctionnement
6 Interrupteur Marche/Arrêt

Remarque : si une tension continue 24V d'une alimentation de secours est présente aux bornes (9), l'appareil ne peut pas être éteint.

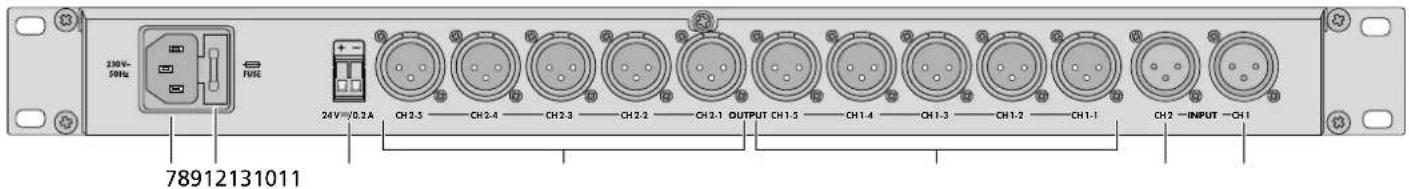

1.2 Face arrière

7 Prise secteur pour brancher à une prise 230 V/50 Hz via le cordon secteur livré
8 Porte fusible ; tout fusible fondu doit être impérativement remplacé par un fusible de même type
9 Bornes à vis pour brancher une alimentation de secours 24 V ; pour une meilleure manipulation, les bornes peuvent être retirées de leur emplacement
10 Sorties XLR symétriques pour le canal 2
11 Sorties XLR symétriques pour le canal 1
12 Entrée XLR symétrique pour le canal 2
13 Entrée XLR symétrique pour le canal 1

2 Conseils d'utilisation et de sécurité

L'appareil répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole €.

AVERTISSEMENT

L'appareil est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur de l'appareil et ne faites rien tomber dans les ouïes de ventilation. Risque de décharge électrique !

• L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le de tout type de projections d'eau, des éclaboussures, d'une humidité élevée et de la chaleur (plage de température de fonctionnement autorisée 0–40°C).
• En aucun cas, vous ne devez poser d'objet contenant du liquide ou un verre sur l'appareil.
• La chaleur dégagée par l'appareil doit être évacuée par une circulation correcte de l'air. N'obturez pas les ouïes de ventilation sur le boîtier.

- Ne faites jamais fonctionner l'appareil ou débranchez-le immédiatement lorsque :

1. des dommages sur l'appareil ou sur le cordon secteur apparaissent.
2. après une chute ou accident similaire, vous avez un doute sur l'état de l'appareil.
3. des défaillances apparaissent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

• Ne débranchez jamais l'appareil en tirant sur le cordon secteur ; retirez toujours le cordon secteur en tirant la fiche.
• Pour nettoyer l'appareil, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultats si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou utilisé ou s'il n'est pas réparé par une personne habilitée ; de même, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retiré du service, vous devez le déposer dans une usine de recyclage à proximité pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER

3 Possibilités d'utilisation

Avec le répartiteur ligne, on peut répartir 2 signaux d'entrée ligne sur respectivement 5 sorties ou 1 signal d'entrée ligne sur 10 sorties. Ainsi, on peut, p. ex. dans une installation de sonorisation Public Adress, appliquer un signal audio sur 10 amplificateurs au plus et le niveau d'entrée pour chaque amplificateur peut être réglé individuellement via un réglage séparé.

4 Possibilités de positionnement

L'appareil est conçu pour un montage dans un rack 482 mm/19" mais peut également être posé sur une table. Pour le montage dans un rack, 1 unité (= 44,5 mm) est nécessaire. En tout cas, l'air doit pouvoir circuler librement via les ouies de ventilation pour assurer un refroidissement suffisant.

5 Branchement

Avant d'effectuer le branchement ou de modifier les branchements existants, éteignez le répartiteur ligne et les appareils reliés.

5.1 Entrées et sorties

Il est possible de relier aux prises d'entrée XLR symétriques jusqu'à 2 appareils avec sortie ligne (par exemple lecteurs CD, tables de mixage) et aux sorties XLR symétriques, jusqu'à 10 amplificateurs (ou autres appareils avec entrée ligne sur lesquels les signaux doivent être répartis). Si besoin, utilisez des adaptateurs RCA ou jack 6,35 sur XLR.

Le branchement dépend du mode de fonctionnement :

1. Si un signal d'entrée doit être réparti sur les 10 sorties (mode de fonctionnement MONO), reliez la source de signal à l'entrée (13) du canal 1 et les amplificateurs aux sorties [(10) et (11)].

2. Si deux signaux d'entrée ou un signal stéréo doivent être réparti respectivement sur 5 sorties (mode de fonctionnement STEREO) :

a) reliez la source de signal 1 ou le canal gauche de l'appareil stéréo à l'entrée (13) du canal 1 et les amplificateurs sur lesquels le signal doit être réparti, aux sorties (11) du canal 1 ;

b) reliez la source de signal 2 ou le canal droit de l'appareil stéréo à l'entrée (12) du canal 2 et les amplificateurs sur lesquels le signal doit être réparti, aux sorties (10) du canal 2.

5.2 Alimentation

1) Si l'appareil doit continuer à fonctionner en cas de coupure de courant, connectez une unité d'alimentation de secours 24V (p. ex. PA-24ESP de MONACOR) aux bornes (9). Lors du branchement, veillez à respecter impérativement la polarité. Pour une meilleure manipulation, les bornes peuvent être retirées de leur emplacement.

Remarque : Si une tension de = 24V est présente aux bornes, l'appareil fonctionne également lorsque l'interrupteur Marche/Arrêt (6) est sur «Arrêt». Si une alimentation secteur et une alimentation de secours sont présentes, l'activation de l'interrupteur Marche/Arrêt commute entre fonctionnement secteur et fonctionnement alimentation de secours.

2) Reliez le cordon secteur livré à la prise (7) et l'autre extrémité du cordon à une prise secteur 230V/50Hz.

6 Utilisation

1) Pour allumer et éteindre l'appareil, activez l'interrupteur Marche/Arrêt (6) [position I = «Marche»]. Lorsque l'appareil est allumé, la LED témoin de fonctionnement (5) brille.
Remarque : si l'appareil fonctionne via une alimentation de secours en cas de coupure de courant, l'interrupteur Marche/Arrêt est sans fonction.
2) Allumez les appareils reliés, puis les appareils connectés aux sorties en dernier.
3) Sélectionnez le mode de fonctionnement : mode de fonctionnement MONO : si le signal d'entrée du canal 1 doit être appliqué sur toutes les sorties [(10) et (11)], enfoncez la touche (2). mode de fonctionnement STEREO : si le signal d'entrée du canal 1 doit être appliqué sur les sorties du canal 1 (11) et le signal d'entrée du canal 2 sur les sorties du canal 2 (10), la touche (2) doit être désenclenchée.
4) Les LEDs PEAK (1), respectivement pour le canal 1 et le canal 2, servent de témoins de surcharge pour les signaux d'entrée. Elles ne devraient pas briller ou ne briller brièvement que pour des pointes de signal. Si une LED brille en continu, le niveau de sortie de la source de signal respective doit être diminué.
5) Avec les réglages, les niveaux pour les sorties peuvent être réglés individuellement :

- les 5 réglages de niveau CH1 (3) pour les 5 sorties (11) du canal 1

- les 5 réglages de niveau CH2 (4) pour les 5 sorties (10) du canal 2

Caractéristiques techniques → page 2

Tout droit de modification réservé.

Notice d'utilisation protégée par le copyright de MONACOR® INTERNATIONAL GmbH & Co. KG. Toute reproduction même partielle à des fins commerciales est interdite.
