Caractéristiques Techniques	Détails
Type de produit	Répartiteur vidéo
Nombre de sorties	4 sorties HDMI
Résolution maximale	4K (3840 x 2160)
Support des formats audio	HDMI audio pass-through
Alimentation	Alimentation externe incluse
Dimensions	Dimensions compactes pour un montage facile
Poids	Léger pour une manipulation aisée
Utilisation recommandée	Idéal pour les installations audiovisuelles professionnelles et domestiques
Maintenance	Nettoyage régulier avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à l'eau, utiliser dans un environnement ventilé
Informations générales	Vérifier la compatibilité avec vos appareils HDMI avant l'achat

FOIRE AUX QUESTIONS - HDMQS1044K Monacor

Quelles sont les spécifications électriques du Monacor HDMQS1044K ?

Le Monacor HDMQS1044K fonctionne avec une alimentation de 12V et consomme environ 1A maximum.

Comment connecter le Monacor HDMQS1044K à d'autres appareils ?

Utilisez des câbles HDMI pour relier les sources vidéo à l'entrée du répartiteur, puis des câbles HDMI pour les sorties vers les écrans ou projecteurs.

Que faire si l'image ne s'affiche pas sur un ou plusieurs écrans ?

Vérifiez que tous les câbles sont correctement connectés et que les appareils sources sont allumés. Testez également avec d'autres câbles HDMI pour éliminer un problème de câble défectueux.

Le Monacor HDMQS1044K prend-il en charge la résolution 4K ?

Oui, le Monacor HDMQS1044K prend en charge des résolutions jusqu'à 4K à 60 Hz.

Comment réinitialiser le Monacor HDMQS1044K ?

Débranchez l'alimentation, attendez environ 10 secondes, puis rebranchez-le pour le réinitialiser.

Y a-t-il des limitations concernant la longueur des câbles HDMI ?

Oui, pour maintenir une qualité d'image optimale, il est recommandé d'utiliser des câbles HDMI de moins de 15 mètres.

Le Monacor HDMQS1044K nécessite-t-il une installation spéciale ?

Non, le Monacor HDMQS1044K est un dispositif plug-and-play et ne nécessite pas d'installation complexe.

Puis-je utiliser le Monacor HDMQS1044K avec des appareils non HDMI ?

Non, le Monacor HDMQS1044K est conçu uniquement pour des connexions HDMI.

Le produit est-il compatible avec les signaux audio ?

Oui, le Monacor HDMQS1044K prend en charge l'audio numérique via le signal HDMI.

Où puis-je trouver le manuel d'utilisation du Monacor HDMQS1044K ?

Le manuel d'utilisation est disponible sur le site officiel de Monacor dans la section support ou documentation.

MODE D'EMPLOI HDMQS1044K Monacor

Répartiteur quad de signal HDMI™

Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la presente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Conseils de sécurité

Les apparéels (répartiteur et bloc secteur) répondent à toutes les directives nécessaires de l'Union européen et portent donc le symbole C€.

AVERTISSEMENT

Le bloc secteur est alimenté par une tension dangereuse. Ne touche jamais l'intérieur de l'appareil. Risque de décharge électrique.

• Les apparèils ne sont concès que pour une utilisation en interieur. Protégez-les de tout type de projections d'eau, des éclaboussures et d'une humidité élevée de l'air. La plage de température de fonctionnement autorisée est de 0 - 40^ .
• Eneldom cas, vous ne devez poser d'objet contenant du liquide ou un verre sur l'appareil.
• La chaleur dégagée dans le répartiteur doit être evacuée par les ouïes de ventilation; elles ne doivent enaucuner cas être obturées.

• Débranche le bloc secteur immédiatement lorsque :

• des dommages visibles apparaisent sur le bloc secteur ou le répartiteur,

• après une chute ou un cas similaire, vous avez un doute sur l'etat de l'appareil,
• des dysfonctionnements apparaiscent. Dans tous les cas, les dommages doivent etre réparés par un technicien spécialisé.
• Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en dernier cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultats si les apparciels sont utilisés dans un but autre que celui pour lequel ils ont été consus, s'ils ne sont pas correctement branchés ou utilisés ou s'ils ne sont pas réparés par un technicien habilité ; en outre, la garantie deviendrait caduque.

Lorsque les appareils sont définitivement reliés du service, vous doivent les déposer dans une usine de recyclage adaptée pour contribuer à leur élimination non polluante.

CARTONS ET EMBALLAGE
PAPIER À TRIER

2 Possibilities d'utilisation

Avec ce répartiteur quad, il est possible d'afficher simultanément les signaux de quatre sources videoières (par exempleamera de surveillance, lecteur DVD, ordinateur portable, tuner Sat...) avec une résolution d'image jusqu'à « 4K Ultra HD » sur un apparéil de visualisation (monitateur, télévisuer, projecteur).

3 Fonctionnement

1) La télécommande fonctionne avec une pile bouton 3V de type CR2025. Si la télécommande est livrée avec une batterie installee, retrez la feuille d'isolation (pour protegger la batterie de toute décharge) du support de batterie. La télécommande est alors prete a fonctionner. Lorsque vous appuyez sur une touche de la telecommande, orientez toutes la télécommande vers le capteur IR (4). Il ne doit pas y avoir d'obstacle entre le capteur et la télécommande.

Pour insérer/remplacer la batterie, retirez sur la face arrière le support de batterie, inserez la batterie, pole plus vers le haut. En cas de non utilisation prolongée, retirez la batterie de la télécommande, elle pourrait couler et endommager la télécommande.

Les batteries ne doivent pas etre jeg- tées dans la poubelle domestique. Vousdezessdeposer dans un container spécifique ou les ramener chezvoirervendeur.

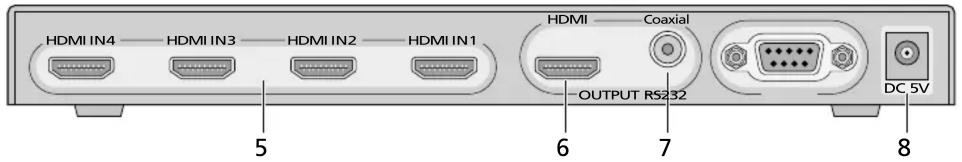

2) Reliez les sources de signal aux prises HDMI IN (5) et l'appareil de visualisation à la prise HDMI OUT (6). Le signal audio de l'entrée

sLECTIONnée peut être dirigé de la prise Coaxial OUPTUT (7) vers une installation audio ou une enceinte active si l'appareil de visualisation n'a pas de haut-parleur ou si vous souhaitez une meilleure qualité audio.

3) Reliez le bloc secteur livre à la prise DC 5V (8) et à une prise secteur 230V / 50Hz .

Remarque: les prises «Service» et «RS232» n'ont pas de fonction sur cet apparéil.

4 Utilisation

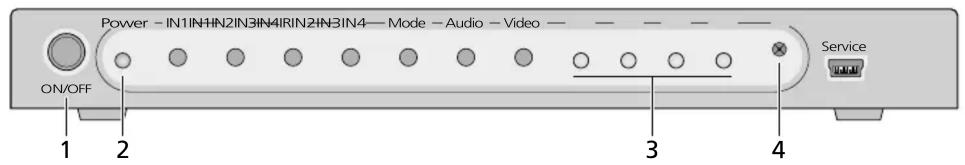

Allumez le répartiteur quad avec la touche ON/OFF (1). La LED Power (2) et les LEDs IN1-4 (3) des entrées sélectionnées brillent. Le tableau ci-dessous présente les possibités d'utilisation.

Après le fonctionnement, éteignez le répartiteur. En cas de non utilisation prolongée du répartiteur, débranchez le bloc secteur. même si le répartiteur est étéint, le bloc secteur a une faible consommation.

5 Caracteristiques techniques

Résolution maxime

de signal : UHD (4k), accepte HDR

Nombre d'entres: 4

Branchements: prises HDMI, type A

Alimentation: via bloc secteur livre relié à 230V/50Hz

Température fonc. : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0-40°C

Dimensions (1× h× p): 220× 23× 87mm

Poids: 443g

Tout droit de modification réservé.

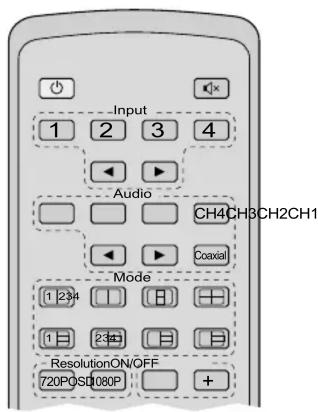

Touche			Fonction
sur la télékommande ↓
sur l'appareil ↓
IN1, IN2, IN3, IN4	×		Affichage plein écran du signal d'entrée IN1, IN2, IN3 ou IN4
1, 2, 3, 4		×
Input ▲ ▲		×	Commutation sur le signal de l'entrée précedente/suivante
Mode	×		Sélection d'un des trois affichages multiples : (∗Pour sélectionner la source pour l'image principale, sélectionnez tout d'abord l'entrée avec les touches IN1...IN4 puis l'image multiple avec la touche Mode).
12 64 10 12 22 10 12 22 10 12 22 10 12 22 10 12 22 10 12 22 10 12 22 10 12 22 10 12 22 10 12 22 10 12 22 10 12 22	×	×	Sélection d'un des affichages multiples
Audio	×		Sélection de l'entrée dont le son doit être restitué (La lecture audio est indiquée par le symbole ⋅.)
CH1, CH2, CH3, CH4	×
Video	×		Sélection de la résolution écran entre 720 et 1080 pixels
720P 1080P		×
OSD / +		×	Affichage ou pas du nom d'entrée/ lignes de séparation
×		×	Activation/désactivation duson
○		×	Commutation de l'entrée sur veille ou fonctionnement
Coaxial		×	Activation/désactivation du signal audio de la prise Coaxial (7)
