HDMS201 - Répartiteur Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur/commutateur HDMI
Marque	Monacor
Modèle	HDMS201
Nombre d'entrées	2 (HDMI type A femelle, 19 pôles)
Nombre de sorties	1 (HDMI type A femelle, 19 pôles)
Alimentation	Par périphérique HDMI connecté ou bloc secteur fourni (230 V~/50 Hz)
Dimensions (L × H × P)	87 × 18 × 45 mm
Poids	142 g
Température ambiante admissible	0–40 °C
Compatibilité	Standard HDMI Deep Color
Mode de commutation	Automatique ou manuelle via touche Select
Indication visuelle	Affichage lumineux de l'entrée active
Utilisation prévue	Relier deux lecteurs HDMI à un appareil de restitution
Entretien et nettoyage	Chiffon sec et doux, pas de produits chimiques ni d'eau
Sécurité	Ne pas toucher l'intérieur du bloc secteur ; usage en intérieur uniquement ; protection contre projections et humidité
Réparabilité	Réparation par technicien spécialisé uniquement
Mise au rebut	Dépôt en usine de recyclage adaptée

FOIRE AUX QUESTIONS - HDMS201 Monacor

Comment raccorder le commutateur HDMI HDMS201 ?

Branchez les sources HDMI sur les entrées Input 1 et Input 2, puis reliez la sortie Output à votre téléviseur ou projecteur. Pour les câbles longs (>5 m), utilisez le bloc secteur fourni sur la prise DC 5V.

Le commutateur commute-t-il automatiquement ?

Oui, dès qu'un lecteur est allumé, le HDMS201 bascule automatiquement sur cette source. Si deux sources sont actives, utilisez la touche Select pour passer manuellement de l'une à l'autre.

Puis-je utiliser le commutateur sans bloc secteur ?

Oui, si vos câbles HDMI sont courts (moins de 5 m), l'alimentation peut être fournie par un périphérique connecté. Dans le cas contraire, branchez l'adaptateur secteur fourni.

Que faire si aucune image ne s'affiche ?

Vérifiez que les câbles sont bien enfichés et que les sources sont allumées. Essayez d'appuyer sur Select pour changer d'entrée. Si le problème persiste, rebranchez l'alimentation secteur.

Le commutateur est-il compatible avec la 4K ou le HDR ?

Le HDMS201 supporte le standard HDMI Deep Color. Pour les résolutions 4K, assurez-vous que vos câbles et appareils sont compatibles. Les performances réelles dépendent de la bande passante des câbles.

Comment nettoyer le commutateur ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques, d'alcool ou d'eau, car ils pourraient endommager l'appareil.

Le bloc secteur chauffe-t-il normalement ?

Une légère chauffe est normale lors du fonctionnement. Si le bloc devient très chaud ou dégage une odeur, débranchez-le et contactez un technicien.

Puis brancher une console de jeu et un décodeur en même temps ?

Oui, le HDMS201 permet de connecter deux sources HDMI simultanément. La commutation se fait automatiquement ou via le bouton Select.

Que faire si la touche Select ne répond pas ?

Débranchez l'alimentation secteur et attendez quelques secondes avant de rebrancher. Si le problème persiste, vérifiez que les sources sont bien allumées.

Comment éliminer le commutateur en fin de vie ?

Ne le jetez pas aux ordures ménagères. Déposez-le dans une usine de recyclage adaptée pour contribuer à une élimination non polluante.

MODE D'EMPLOI HDMS201 Monacor

F: CH Commutateur HDMI™

Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d'utilisation

Via ce commutateur HDMI™, on peut relier deux lecteurs avec HDMI™ à un appareil de restitution avec HDMI™. La commutation entre les lecteurs peut se faire automatiquement ou manuellement. Le commutateur est compatible avec le standard HDMI™ Deep Color.

HDMI™: High Definition Multimedia Interface : interface multimédia pour signaux haute résolution

2 Conseils d'utilisation et de sécurité

Les appareils (commutateur et bloc secteur) répondent à toutes les directives nécessaires de l'Union européenne et portent donc le symbole ⬇€

AVERTISSEMENTLe bloc secteur est alimenté par une

tension dangereuse. Ne touchez jamais l'intérieur de l'appareil, vous pouvez subir une décharge électrique.

• Les appareils ne sont conçus que pour une utilisation en intérieur. Protégez-les des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (température ambiante admissible 0–40 °C).

• Ne faites pas fonctionner le commutateur ou débranchez le bloc secteur immédiatement du secteur lorsque :

• des dommages visibles apparaissent sur le commutateur ou le bloc secteur,

• après une chute ou un cas similaire, vous avez un doute sur l'état des appareils,
• des défaillances apparaissent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

• Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas, de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels consécutifs si les appa-

reils sont utilisés dans un but autre que celui pour lequel ils ont été conçus, s'ils ne sont pas correctement branchés, utilisés ou ne sont pas réparés par une personne habilitée ; de même, la garantie deviendrait caduque.

Lorsque les appareils sont définitivement retirés du service, vous devez les déposer dans une usine de recyclage adaptée pour contribuer à leur élimination non polluante.

3 Branchement et utilisation

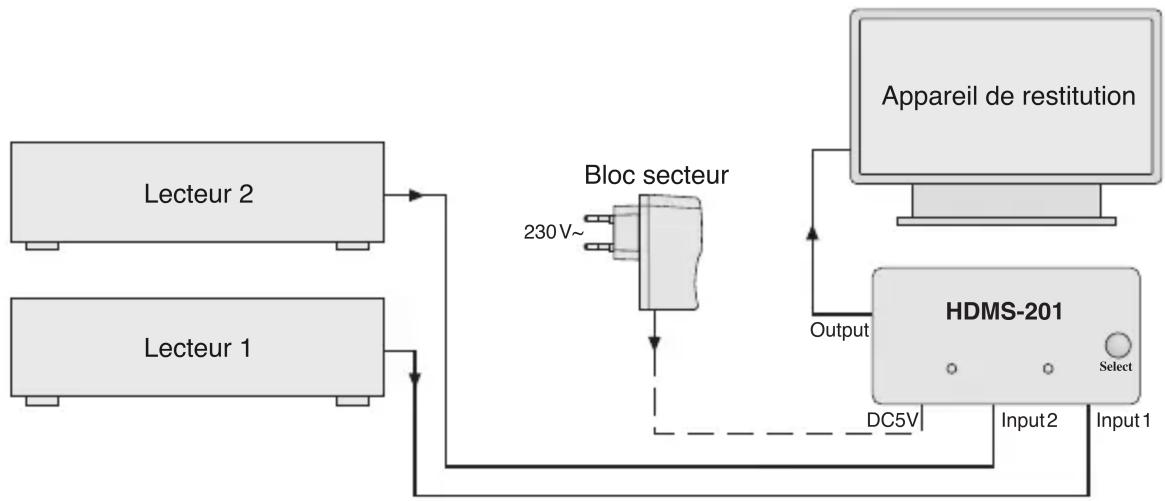

1) Reliez les lecteurs aux prises "Input 1" et "Input 2" et reliez l'appareil de restitution à la prise "Output". Le dessin ci-dessous présente un exemple de branchement.
2) Pour de longs câbles HDMI™ (supérieur à 5 m), reliez le bloc secteur livré à la prise “DC 5 V” et à une prise secteur 230 V\~/ 50 Hz. Pour des câbles courts, l’alimentation peut se faire via un des appareils reliés (le cas échéant, faites un essai).
3) Dès qu'un lecteur est allumé, le HDMS-201 commute automatiquement sur l'appareil allumé, l'affichage correspondant du HDMS-201 brille.
4) Si deux lecteurs sont allumés, on peut commuter avec la touche "Select" entre les appareils.
5) En cas de non utilisation prolongée du commutateur, débranchez le bloc secteur du secteur. Il a tout le temps une faible consommation.

4 Caractéristiques techniques

Prises entrée et sortie : . . . . . . prise HDMI ™ femelle, type A, 19 pôles

Alimentation : .... par un appareil HDMI ^TM relié ou bloc secteur livré au secteur 230V\~/50Hz

Dimensions : 87 × 18 × 45 mm

Poids : 142 g

Tout droit de modification réservé.

