| Type de produit | Multimètre analogique / Galvanomètre encastrable |
| Marque | Monacor |
| Modèle | PM23A |
| Usage prévu | Mesure de tension, courant et résistance en intérieur |
| Température de fonctionnement | 0 – 40 °C |
| Protection | Protéger des éclaboussures, projections d'eau, humidité élevée |
| Nettoyage | Chiffon sec et doux, pas de produits chimiques ni d'eau |
| Dimensions (approx.) | 60,3 × 46,3 mm (face avant) |
| Découpe de montage | Ø 37,5 mm |
| Alimentation | Non applicable (mesure passive) |
| Précision | Variable selon la plage ; résistance interne adaptée |
| Matière du boîtier | Plastique |
| Élimination | Conformément aux directives locales |
FOIRE AUX QUESTIONS - PM23A Monacor
Comment brancher le PM23A pour mesurer une tension continue ?
Connectez les fils de mesure aux bornes appropriées : la borne positive pour la tension, la borne commune (COM). Sélectionnez la plage de tension adéquate (ex: 10 V ou 30 V). Respectez la polarité pour éviter d'endommager l'appareil.
Que faire si l'affichage est instable ou erratique ?
Des charges statiques sur le boîtier plastique peuvent perturber l'affichage. Touchez une surface métallique reliée à la terre pour vous décharger, ou essuyez le boîtier avec un chiffon antistatique.
Puis-je utiliser le PM23A en extérieur ?
Non, l'appareil est conçu uniquement pour une utilisation en intérieur. Protégez-le de l'humidité, de la pluie et des températures extrêmes.
Comment nettoyer l'appareil sans l'endommager ?
Utilisez un chiffon sec et doux uniquement. Ne pas employer de produits chimiques, de solvants ou d'eau, car ils risquent de détériorer le plastique ou les marquages.
Quelles sont les plages de mesure disponibles ?
Le PM23A offre plusieurs plages : 30 µA, 50 µA, ±50 µA, 100 µA, 1 mA, 50 mA, 3 A, 5 A, 10 A, 15 A, 10 V, 15 V, 30 V. La résistance interne varie selon la plage.
Comment interpréter l'échelle du cadran ?
L'échelle est généralement linéaire. Lisez la valeur en fonction de la plage sélectionnée. Par exemple, sur la plage 10 V, chaque division majeure correspond à 1 V. Utilisez le miroir du cadran pour éviter les erreurs de parallaxe.
Que faire en cas de surcharge ?
En cas de surcharge, l'aiguille peut heurter la butée. Déconnectez immédiatement les sondes. La garantie est caduque si l'appareil a été surchargé. Vérifiez le fusible interne si présent.
Le PM23A est-il adapté pour mesurer des signaux alternatifs ?
Non, il s'agit d'un galvanomètre à courant continu. Pour mesurer du courant alternatif, utilisez un redresseur externe ou optez pour un modèle dédié.
Comment monter l'appareil dans un panneau ?
Découpez un trou de Ø 37,5 mm dans le panneau. Insérez l'appareil et fixez-le à l'aide des ergots ou de la bague fournie. Respectez les consignes d'installation.
Où trouver le schéma de raccordement ?
Le schéma est généralement imprimé sur l'appareil ou fourni dans la notice. Connectez les bornes selon la fonction souhaitée : courant en série, tension en parallèle. Respectez la polarité.
Questions des utilisateurs sur PM23A Monacor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Multimètre au format PDF gratuitement ! Retrouvez votre notice PM23A - Monacor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PM23A de la marque Monacor.

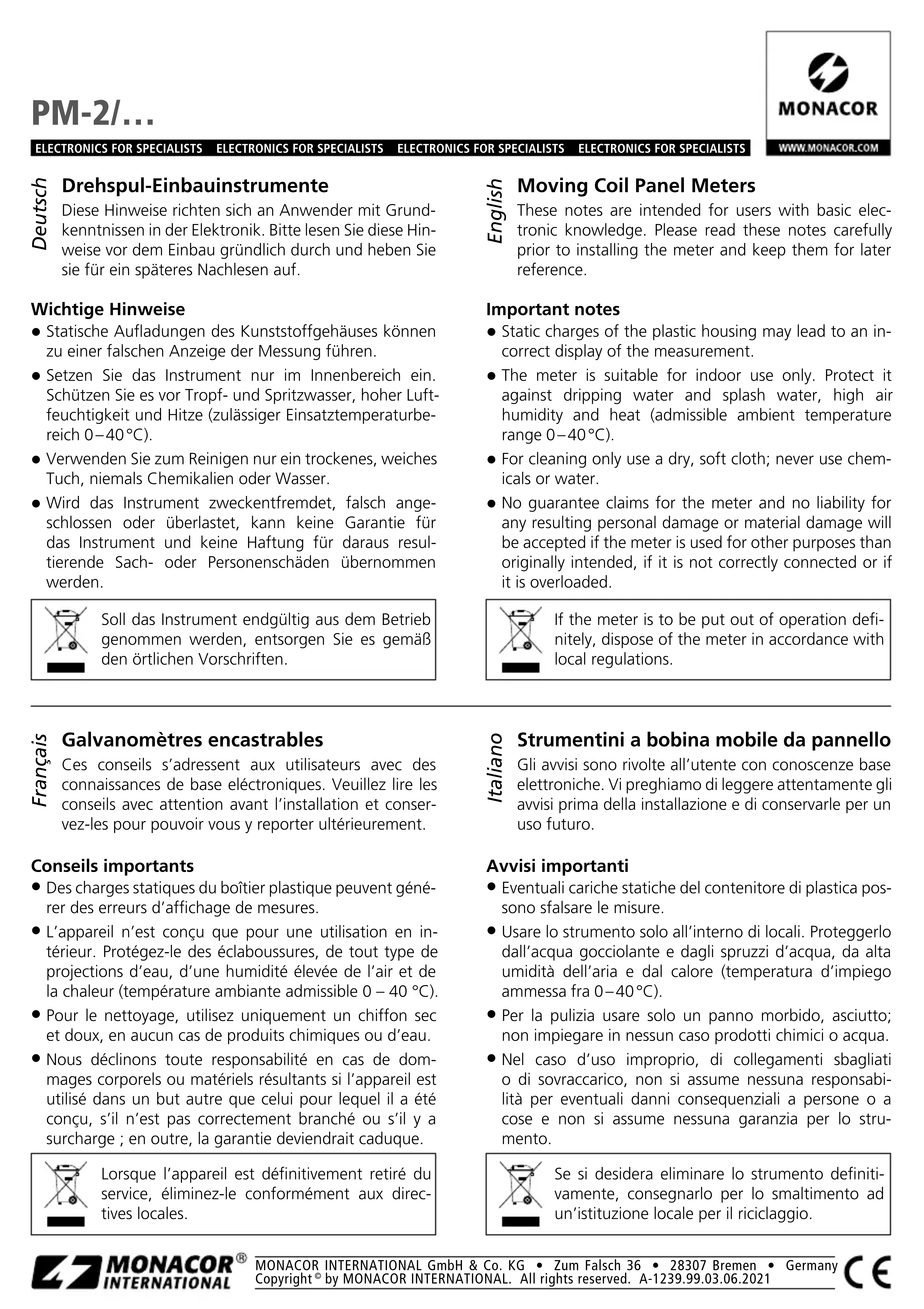

MODE D'EMPLOI PM23A Monacor
Galvanomètres encastrables
Ces conseils s'adressent aux utilisateurs avec des connaissances de base électroniques. Veuillez lire les conseils avec attention avant l'installation et conservez-les pour pouvoir vous y reporter ultérieurement.
Conseils importants
- Des charges statiques du boîtier plastique peuvent générer des erreurs d'affichage de mesures.
- L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (température ambiante admissible 0 – 40 °C).
- Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
- Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou s'il y a surcharge ; en outre, la garantie deviendrait caduque.
Lorsque l'appareil est définitivement retiré du service, éliminez-le conformément aux directives locales.
Italiano
Strumentini a bobina mobile da pannello
Caractéristiques techniques
Dati tecnici
| ModellModelModèleModello | MessbereichMeasuring rangePlage de mesureCampo di misura | InnenwiderstandInternal resistanceRésistance interneResistenza interna |
| PM-2/30UA | 30 μA | 6,5 kΩ |
| PM-2/50UA | 50 μA | 3,0 kΩ |
| PM-2/+-50UA | ±50 μA | 1,9 kΩ |
| PM-2/100UA | 100 μA | 1,9 kΩ |
| PM-2/1MA | 1 mA | 200 Ω |
| PM-2/50MA | 50 mA | 1,2 Ω |
| PM-2/3A | 3 A | 20 mΩ |
| PM-2/5A | 5 A | 12 mΩ |
| PM-2/10A | 10 A | 6 mΩ |
| PM-2/15A | 15 A | 4 mΩ |
| PM-2/10V | 10 V | 10 kΩ |
| PM-2/15V | 15 V | 15 kΩ |
| PM-2/30V | 30 V | 30 kΩ |


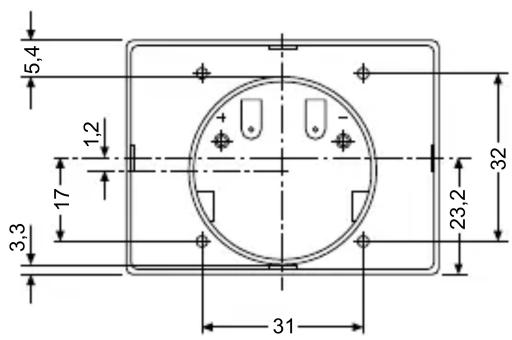

5,4 1,2 17 3,3 31 23,2 32

