Type de produit	Galvanomètre encastrable
Marque	Monacor
Modèle	PM2+50UA
Plage de mesure	±50 μA (courant continu)
Résistance interne	1,9 kΩ
Dimensions (L × l × H)	60,3 × 46,3 × 31 mm
Poids	Environ 50 g
Alimentation	Aucune (appareil passif)
Fonction principale	Mesure de courant continu microampèremètre
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux, sans produits chimiques ni eau
Sécurité	Utilisation en intérieur (0–40 °C), éviter éclaboussures, humidité élevée et surcharge
Pièces détachées	Non disponibles
Réparabilité	Non réparable par l'utilisateur
Informations générales	Destiné aux utilisateurs avec des connaissances de base en électronique. Éliminer conformément aux directives locales.

FOIRE AUX QUESTIONS - PM2+50UA Monacor

Quelle est la plage de mesure du Monacor PM2+50UA ?

La plage de mesure est de ±50 μA en courant continu.

Quelle est la résistance interne de l'appareil ?

La résistance interne est de 1,9 kΩ.

Comment nettoyer le galvanomètre ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques ou d'eau.

Quelles précautions de sécurité dois-je prendre ?

Utilisez l'appareil uniquement en intérieur (température 0–40 °C). Évitez les éclaboussures, l'humidité élevée et la surcharge qui pourrait endommager l'appareil.

Puis-je utiliser cet appareil pour mesurer du courant alternatif ?

Non, le Monacor PM2+50UA est conçu uniquement pour la mesure de courant continu (DC).

Quelles sont les dimensions de l'appareil ?

Les dimensions hors tout sont d'environ 60,3 × 46,3 × 31 mm (L × l × H).

L'appareil nécessite-t-il une alimentation ?

Non, il s'agit d'un galvanomètre passif qui ne nécessite aucune alimentation.

Que faire en cas d'affichage erratique ?

Des charges statiques sur le boîtier plastique peuvent provoquer des erreurs d'affichage. Essayez de décharger le boîtier en le touchant à une masse. Si le problème persiste, consultez un technicien.

Comment éliminer l'appareil en fin de vie ?

Éliminez-le conformément aux directives locales sur les déchets électroniques.

Puis-je réparer moi-même l'appareil ?

L'appareil n'est pas conçu pour être réparé par l'utilisateur. Toute ouverture ou modification annule la garantie et peut entraîner des dommages.

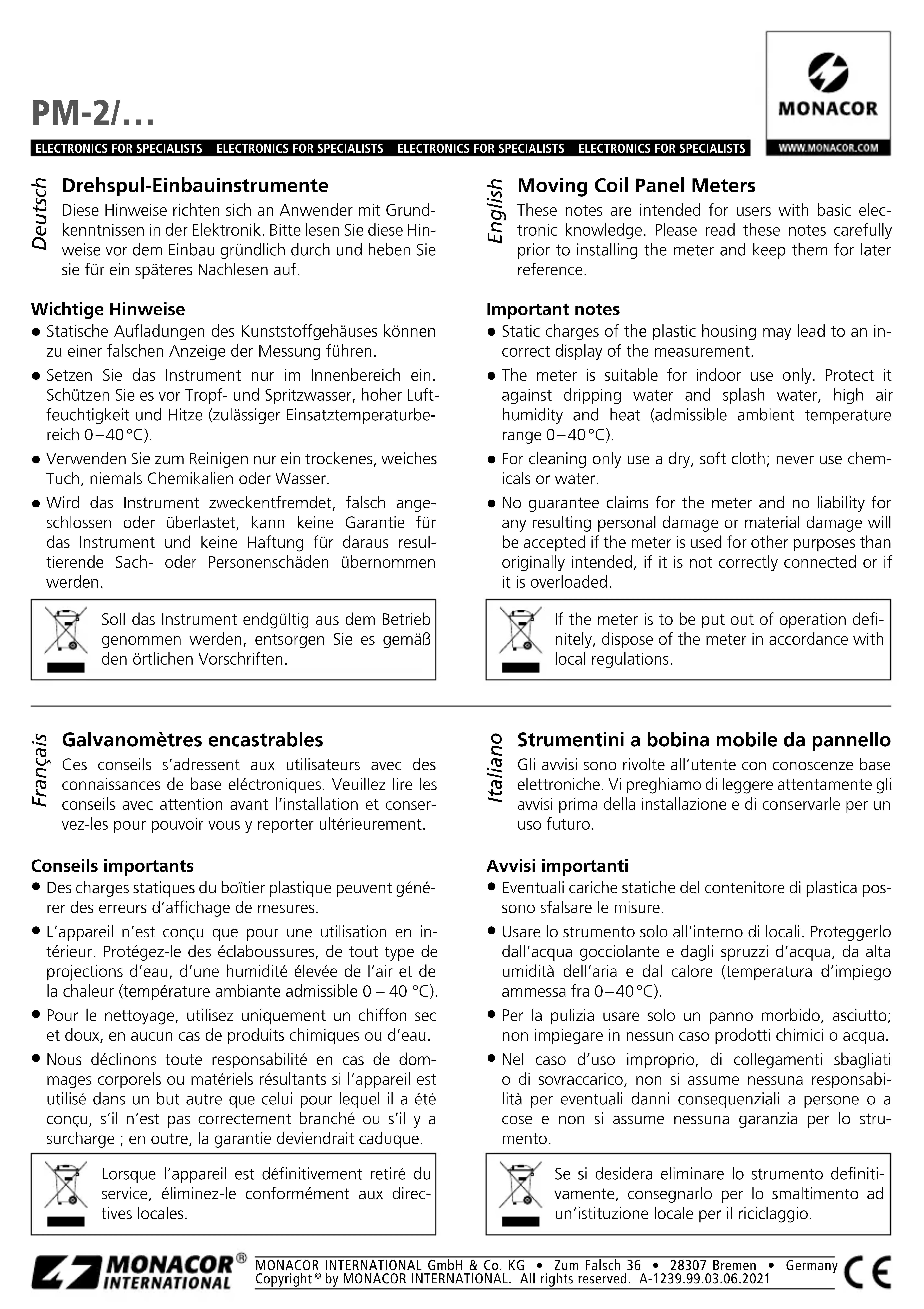

MODE D'EMPLOI PM2+50UA Monacor

Galvanomètres encastrables

Ces conseils s'adressent aux utilisateurs avec des connaissances de base électroniques. Veuillez lire les conseils avec attention avant l'installation et conservez-les pour pouvoir vous y reporter ultérieurement.

Conseils importants

• Des charges statiques du boîtier plastique peuvent générer des erreurs d'affichage de mesures.
• L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (température ambiante admissible 0 – 40 °C).
• Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou s'il y a surcharge ; en outre, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retiré du service, éliminez-le conformément aux directives locales.

Italiano

Strumentini a bobina mobile da pannello

Caractéristiques techniques

Dati tecnici

ModellModelModèleModello	MessbereichMeasuring rangePlage de mesureCampo di misura	InnenwiderstandInternal resistanceRésistance interneResistenza interna
PM-2/30UA	30 μA	6,5 kΩ
PM-2/50UA	50 μA	3,0 kΩ
PM-2/+-50UA	±50 μA	1,9 kΩ
PM-2/100UA	100 μA	1,9 kΩ
PM-2/1MA	1 mA	200 Ω
PM-2/50MA	50 mA	1,2 Ω
PM-2/3A	3 A	20 mΩ
PM-2/5A	5 A	12 mΩ
PM-2/10A	10 A	6 mΩ
PM-2/15A	15 A	4 mΩ
PM-2/10V	10 V	10 kΩ
PM-2/15V	15 V	15 kΩ
PM-2/30V	30 V	30 kΩ

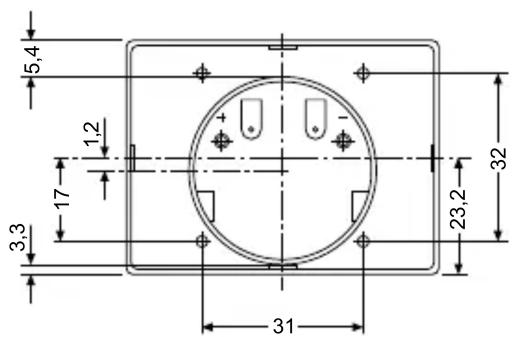

9,5 M2,3 Ø37,5 10 23 6,5

5,4 1,2 17 3,3 31 23,2 32

60,3 46,3

Tout droit de modification réservé.
