Type de produit	Tondeuse à gazon thermique
Marque	Güde
Modèle	Big Wheeler 515 R
Moteur	OHV 4 temps, 140 cm³, 2,6 kW (3,5 PS)
Largeur de travail	508 mm
Plage de hauteur de coupe	25-75 mm
Volume du bac de ramassage	65 L
Volume du réservoir de carburant	1,3 L
Carburant	Super sans plomb / E10
Poids	31,6 kg
Niveau de pression acoustique	84,6 dB(A)
Niveau de puissance acoustique garanti	98 dB(A)
Valeur d'émission vibratoire	7,83 m/s²
Vitesse de rotation nominale	2950 min⁻¹

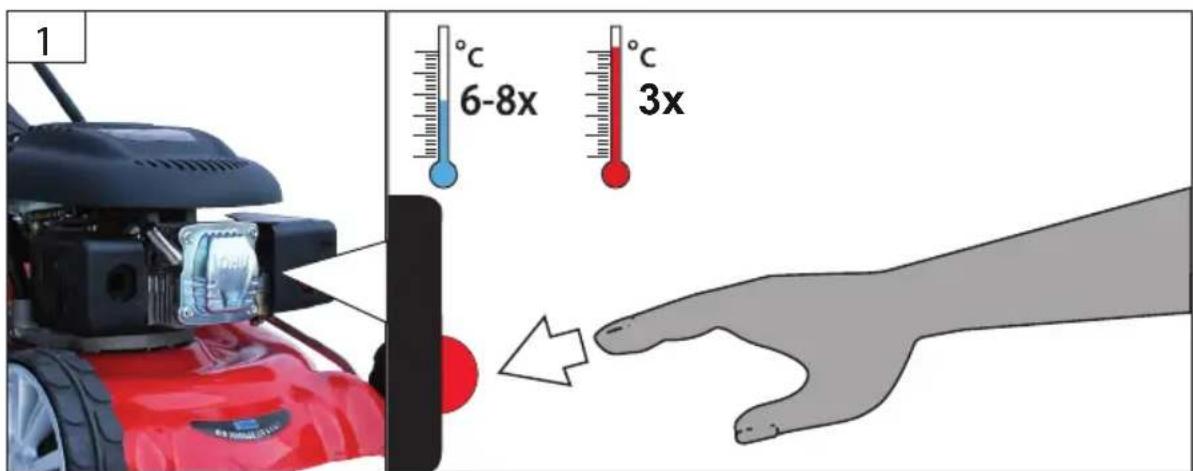

Démarrage	Manette Start-Stop et pompe primaire
Hauteur de coupe réglable	Oui, centralisée
Type de lame	Lame rotative
Entretien périodique	Huile moteur (10W-40), filtre à air, bougie d'allumage
Garantie	24 mois pour le consommateur final

FOIRE AUX QUESTIONS - Big Wheeler 515 R Güde

Que faire si le moteur ne démarre pas ?

Vérifiez que la manette Start-Stop est enfoncée et que la pompe primaire a été actionnée. Assurez-vous qu'il y a du carburant et que la bougie d'allumage est propre et correctement écartée (0,6-0,8 mm). Si le moteur est noyé, séchez la bougie.

Quelle huile moteur utiliser ?

Utilisez de l'huile moteur 10W-40. Vérifiez le niveau avant chaque utilisation et changez-la après 25 heures de fonctionnement ou 1 mois.

Comment régler la hauteur de coupe ?

La hauteur de coupe se règle centralement de 25 à 75 mm. Consultez la notice pour le mécanisme précis (généralement un levier ou une molette).

Quand faut-il aiguiser ou remplacer la lame ?

Remplacez la lame si elle est émoussée, endommagée ou déséquilibrée. Une lame émoussée réduit la qualité de coupe. Faites toujours appel à un professionnel pour l'affûtage ou le remplacement.

Le bac de ramassage ne se remplit pas correctement, que faire ?

Vérifiez que la goulotte d'éjection n'est pas bouchée et que le bac n'est pas déjà plein. Tondez par temps sec, car l'herbe mouillée colle et obstrue le bac.

Comment entretenir la tondeuse en fin de saison ?

Videz le réservoir de carburant, nettoyez la tondeuse, graissez les pièces mobiles avec de la graisse multi-usage, et rangez-la dans un endroit sec. Retirez la bougie et versez un peu d'huile dans le cylindre.

Pourquoi la tondeuse vibre-t-elle fortement ?

Les vibrations peuvent être dues à une lame endommagée ou desserrée. Arrêtez le moteur, retirez la bougie et vérifiez la fixation de la lame. Remplacez la lame si nécessaire.

Puis tondre sur des pentes ?

Oui, mais avec prudence. Ne tondez pas sur des pentes trop abruptes (max 20°). Portez des chaussures antidérapantes et tondez perpendiculairement à la pente pour éviter de glisser.

Quels équipements de protection sont recommandés ?

Portez des lunettes de protection, une protection auditive, des gants et des chaussures de sécurité à semelle antidérapante et bout en acier.

Où trouver le numéro de série de l'appareil ?

Le numéro de série, le numéro de commande et l'année de fabrication se trouvent sur la plaque signalétique de la tondeuse. Notez-les pour toute réclamation ou commande de pièces.

MODE D'EMPLOI Big Wheeler 515 R Güde

FRANÇAIS Veuillez dire avec soin le mode d'emploi avant la mise en service

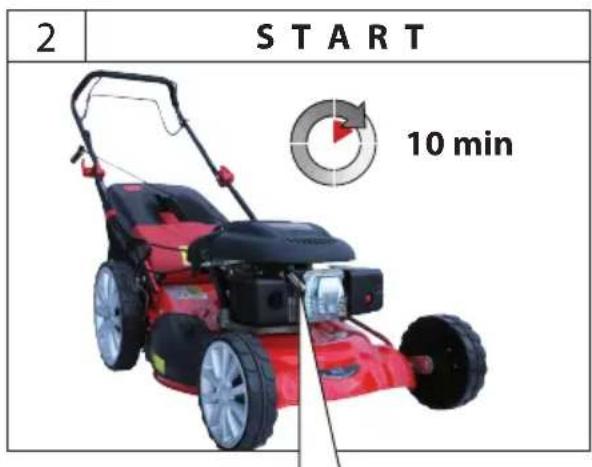

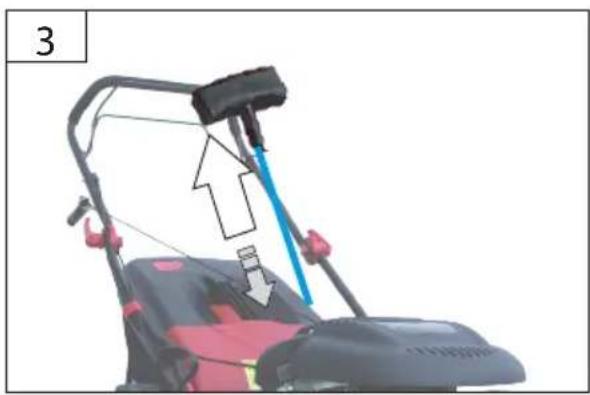

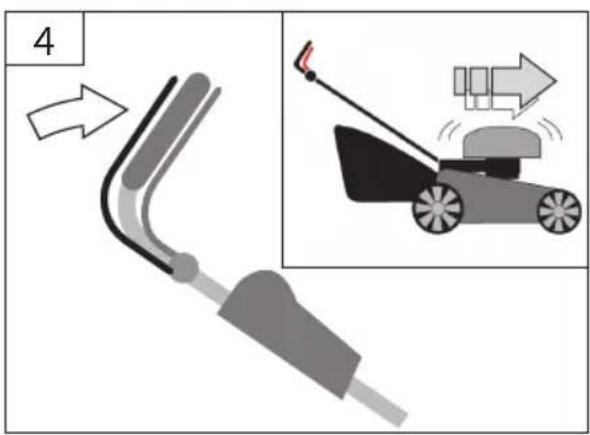

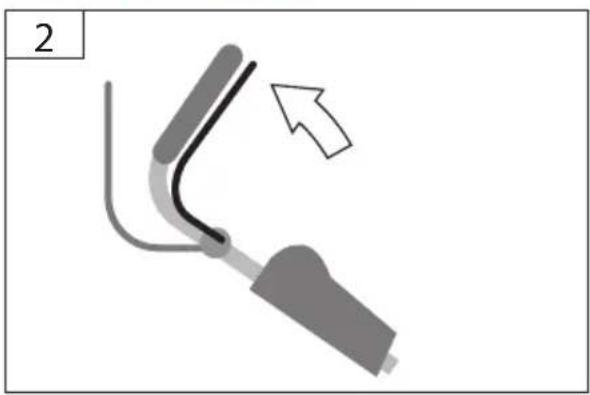

FR Fonctionnement-START

BG Pa60ta-START

IT Esercizio-START

RO Functionare-START

NL Gebruik-START

BA Rad-START

CZ Provoz-START
SK Prevadzka-START
HU Üzemeltetes-START

5	DE Reinigung/Wartung	SI Čišćenje/Vzdrževanje
	GB Cleaning / Maintenance	HR Čišćenje/Održavanje
	FR Nettoyage / Entretien	BG чистени / Рожавka
	IT Pulizia / Manutenzione	RO Curăţare / Intreşinere
	NL Schoonmaken / Onderhoud	BA Čišćenje/Održavanje
	CZ Čišćeni/ Údržba
	SK Čistenie/ Údržba
	HU Tisztítás / Karbantartás

DE Reinigung/Wartung
GB Cleaning/Maintenance
FR Nettoyage/Entretien
IT Pulizia / Manutenzione
NL Schoonmaken/Onderhoud
CZ Čišění/ Udržba
SK Cistenie/ Udrzba
HU Tisztitas / Karbantartas

SI Cijsenje/Vzdrzevanje
HR Cijsenje / Odrzavanje
BG YIcTeHe/IOaPbBxKa
RO Curatare/Intretinere
BA Cijsenje / Odrzavanje

5

5

DE Reinigung/Wartung
GB Cleaning / Maintenance
FR Nettoyage/Entretien
IT Pulizia / Manutenzione
NL Schoonmaken/Onderhoud
CZ Cişteñi/ Udrzba
SK Cistenie/ Udrzba
HU Tiszitás / Karbantartás

SI Ciscenje/Vzdrzevanje
HR Cijsenje / Odrzavanje
BG YnCTHe /NoDpBxka
RO Curatare/Intretinere
BA Cijsenje /Odrzavanje

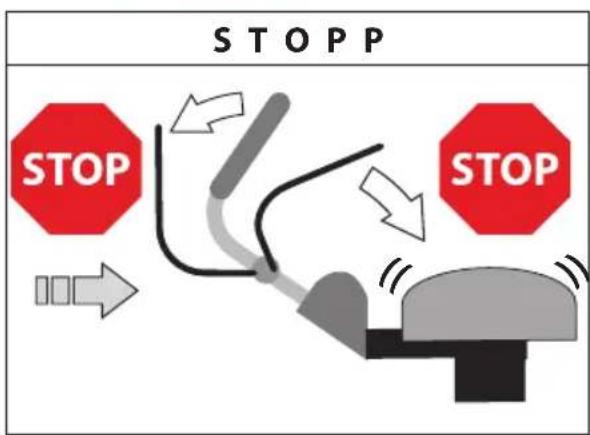

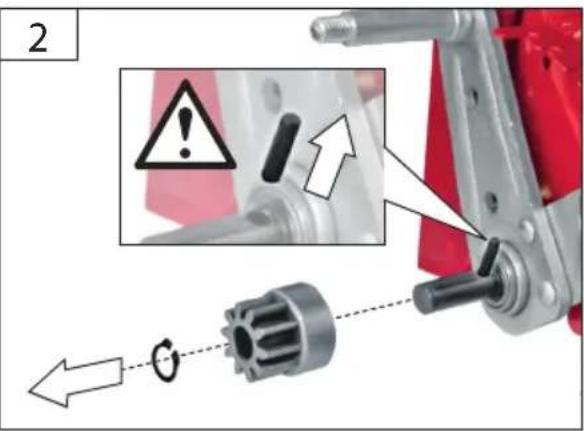

STOP

DE Mehrzweckfett

GB Multi-purpose grease
FR Graisse multi-usage
IT Grasso multiuso
NL Universeelvet
CZ Viceucelove mazivo
SK Viacucelovytuk

HU tobbcelu zsr
SI univerzalna mast
HR Visenamjenska mast
BG TPEC
MHOROΦYHKUHOHAJIHA
RO unsoare multifunctionala
BA Visenamjenska mast

1

2

3

4

5

DE Zündkerze

GB Spark plug
FR Bougie d'allumage
IT Candela d'accensione
NL Bougie
CZ Zapalovacsička
SK Zapalovacia sviecka
HU Gyujtógyertya

FR Le moteur ne démarre pas

FR Alimentation automatique ne fonctionne pas

Tondeuse thermique BIG WHEELER 515 R

N° de commande. 05414

OHV Moteur à deux temps. 2,6 kW (3,5 PS)

Vitesse de rotation nominale. 2950 min

Largeur de travail. 508 mm

Profondeur de coupe. 25-75 mm

Volume du bac de ramassage 651

Volume du réservoir de carburant. 1,3 I

Super/ Essence sans plomb/E10

Poids 31,6kg

Informations sur le bruit et les vibrations

Niveau de pression acoustique L_PA¹⁾ 84,6 dB (A)

Niveau de puissance acoustique mesure L_WA² .95,58 dB (A)

Niveau de puissance acoustique garanti L_WA98 dB (A)

Portez une protection auditive!

Valeur d'émission vibratoire a³⁾....................................7,83 m/s

1) Incertitude K = 2,5 dB (A), 2) Incertitude K = 0,96 dB (A),
31 Incertitude K = 1,5m / s²

AVERTISSEMENT Le niveau réel des vibrations peut différer de la valeur indiquée dans ces consignes en fonction du type et du mode d'utilisation.

Le niveau des vibrations peut être utilisé pour la comparaison reciproque des apparciels electriques.

Convient également pour l'examen préalable de la charge par vibrations.

Pour estimer de manière exacte la charge par vibrations pendant une certaine durée de travail, il faut également tener compte des temps d'arrêt ou de marche à vide de l'appareil. Cela peut entraîner une réduction sensible du volume de charge par vibrations sur la durée totale de travail.

Définir les mesures de sécurité supplémentaires relatives à la protection de l'utilisateur contre les effets des vibrations, telles que l'entretien technique des outils electriques et appareils, le maintain en la chaleur des mains, l'organisation du travail.

Lisez attentivement ce mode d'emploi avant la première utilisation de la pompe et

assurez-vous de l'avoir bien compris. Familiarisez-vous avec les éléments de commande et l'utilisation correcte de l'appareil. Respectez toutes les consignes de sécurité figurant dans le mode d'emploi. Comportez vous de façon responsable vis-à-vis d'autres personnes.

L'utilisateur est responsable des accidents et dangers vis-à-vis de hierces personnes.

Si vous avez des doutes en ce qui concerne le branchement et l'utilisation de l'appareil, contactez le service clients.

Il est interdirit aux enfants de jouer avec l'appareil.

L'appareil ne doit pas etre utiliser sans surveillance par des personnes avec capacités physiques, motrices ou psychiques limitées ou des personnes avec une experience ou des connaissances insuffisantes.

Veillez à ce que les enfants ne jouent pas avec l'appareil.

Utilisation Conforme à la destination

La tondeuse est destinée à la tonte d'herbe et de surfaces herbeuses avec montée maximale de 20° dans des jardins privés autour de la maison et dans des colonies de jardin.

Pour des raisons de risques physiques pour l'utilisateur et d'autres personnes, il est interd it d'utiliser la tondeuse a gazon a d'autres fins.

Ce dispositif peut etre utilise uniquement dans le but indique.Le fabricant decline toute responsabilité en cas de non respect des dispositions en vigueur et des dispositions individues dans ce mode d'emploi.

Utilisez l'appareil uniquement à l'extérieur, jamais dans des pieces fermées ou mal ventilées.
Il est interdit d'utiliser la tondeuse pour couper des arbustes, haies et buissons, pour la coupe et le mulchage de vegetaux ou herbes grimpants sur des toitures ou pots de fleurs de balcon. Il est également interdit de l'utiliser comme broyeur pour le mulchage de découvertes d'arbres et haies ou pour niveler des irregularités du sol.

Opérateur

Ne laissez jamais les enfants manier l'appareil. Ne laissez jamais des adultes utiliser l'appareil sans formation préalable.

L'opérateur doit dire attentivement la notice avant d'utiliser l'appareil.

Qualification: Mis à part l'instruction détaillée par un spécialiste, aucune autre qualification spécifique n'est requise.

Age minimal: L'appareil peut etre utilise uniquement par des personnes de plus de 18 ans. Exception faite des adolescents manipulant l'appareil dans le cadre de I'enseignement professionnel sous la surveillance du formateur.

Des dispositions locales peuvent déterminer l'âge minimal de l'utilisateur.

Formation: L'utilisation de l'appareil nécessite uniquement l'instruction par un spécialiste, eventuèlement par la notice. Une formation spéciale n'est pas nécessaire.

Risques résiduels

Les lames rotatives peuvent provoquer des blessures graves par coupure ou amputer des parties du corps.

Ne mettez jamais les mains sous le corps du boitier lorsque l'appareil est en marche. Portez des chaussures de sécurité. Ne retirez jamais le sac de ramassage lorsque l'appareil est en marche.

Les pierres ou terre ejectees peuvent provoquer des blessures.

Avant de commencer a tondre, contrôle si:aucun
objet étranger ne se trouve sur la surface a tondre. Veillez a ce que le sac de ramassage soit bien
accroché.Portez des lunettes de protection lors
du travail.

Un éclairage/conditions de lumière insuffisantes représentent un grand risque.

Lors du travail avec l'appareil, veillez toujours à un éclairage suffisant ou à des conditions de lumière suffisantes.

Conduite en cas d'urgence

Risque de blessures!

Ne placez jamais les mains et les pieds a proximite des pieces en rotation. Respectez une distance de sécurité de la goulotte d'éjection.

Risque de brûlure!

Certaines pieces de l'appareil chauffent fortement pendant le fonctionnement. Ne touche pas les pieces chaudes, telles que moteur et amortisseur de bruit.

Effectuez les premiers gestes de secours et appelezrapidement les premiers secours. Protegez le blessede autres blessures et calmez-le.Pour des raisons derisque d'accident,le lieu de travail doit etre équipéd'une armoire à pharmacie selon DIN 13164.II estnecessaire de completer immediattement le materiel pris dans l'armoire a pharmacie.Si vous appelez lessecours,fournissez les renseignements suivants:

1. Lieu d'accident
2. Type d'accident
3. Nombre de blessés
4. Type de blessure

Symboles

Attention!

Lisez le mode d'emploi avant l'utilisation.

Avant tout travail sur le moteur, arrêtez-le et retirez l'antiparasite de la bougie d'allumage.

Attention! Les lames continuant de tourner! Attendez que toutes les parties rotatives s'arrêtent.

Avertissement! La lame est tranchante! Maintenez une distance suffisante de la tondeuse pendant la tonte.

Attention, danger d'entrainment

Risque d'explosion

Ravitailliez uniquely sometime le moteur est eteint.

Risque d'intoxication!

Utilisez l'appareil uniquement à l'extérieur, jamais dans des pieces fermées ou mal ventilées.

Défense de fumer, feu ouvert interdit.

Intended.

Eloignez les enfants et les personnes non autorisées de l'appareil.

N'exposez pas l'appareil à la pluie et ne l'utilise pas dans un environnement mouillé ou humide.

Portez des lunettes de protection!
Portez une protection auditive!

Portez des gants de protection!

Portez des chaussures de sécurité avec protection contre les coupures, semelle antidérapante et bout en acier!

Attention - surface chaude! Risque de brûlure!

Avertissement - éjection d'objects

Danger de blessure des mains

Les personnes situées aux alentours doivent respecter une distance de sécurité de l'appareil (min. 5m)

Protégez de l'humidité

Instructions De Sécurité

AVERTISSEMENT

Lisez toutes les consignes de sécurité et les instructions, même celles qui se trouvent dans la brochure ci-jointe. Le non-respect des averissements et instructions indiqués ci après peut entrainer un chic électrique, un incendie et/ou de graves blessures sur les personnes. Bien garder tous les averissements et instructions.

Veillez à ce que les enfants et autres personnes respectent une distance de sécurité pendant l'utilisation de l'appareil. La distance de sécurité minimale s'éleve à 5 mètres.

Portez des accessoires de protection personnels.
Portez des chaussures rigides et un pantalon long. N'utilisez jamais l'appareil pieds nus ou en sandales legères.

Si nécessaire, portez des gants de protection. Utilisez l'appareil uniquement à la lumière du jour ou dans un environnement bien éclairé.

Contrôlez le terrain sur lequel vous souhaitez utiliser l'appareil et eliminez les objets pouvant être accrochés et ejectés par la tondeuse

Si possible, evitez d'utiliser l'appareil sur l'herbe mouillée.

Le carburant est hautement inflammable.

Conservez le carburant uniquement dans des recipients ajustats.

Ravitaillez toujours à l'extérieur, jamais à proximé de flammes ou cigarettes allumées.

Ravitailliez avant demettre I'appareil en marche. Il est interdit de ravitailler ou d'ouvrir le réservoir lorsque le moteur est en marche ou encore chaud.

Veiliez à ne pas faire déborder le carburant. Si le carburant déborde, il est interdit demettre le moteur en marche.Nettoyez I'endroit souille et evitez tout essai de mise en marche tant que les vapeurs de carburant ne sont pas evacuées.

Resserrez tous les capots et fermétures sur le réservoir à carburant et sur les conteneurs.

Avant la première mise en marche, il est nécessaire de replir le moteur d'huile de moteur.

Contrôlez avant chaque mise en marche le niveau d'huile. Si nécessaire, complètez l'huile de moteur.

Avant l'utilisation, procédez à un contrôle visuel, afin de constater si l'appareil n'est pas endommagé, en particulier les outils de coupe, les pieces de fixation et toute l'unité de coupe.

Avant l'utilisation, contrôletzoudours visuellement si le portelames,les vis des lames et I'unité de tonte ne sont pas emoussés,uses ou endommages. Remplacez les lames et vis uses ou endommagées,afin d'assurer leur equilibrage.

Il est strictement interdit de démonter, de changer les dispositifs de protection situés sur l'appareil ou de les utiliser en désaccord avec leur destination ou de fixer d'autres dispositifs de protection d'autres fabricants.

Il est interdirit d'utiliser l'appareil si les dispositifs de protection sont defectueux ou endommages. Remplacez les pieces usées ou endommagées.

N'utilisez pas l'appareil dans un environnement fermé - risque d'accumulation de gaz dangereux ou d'oxyde de carbone.

Démarrez le moteur uniquement lorsque vos pieds se trouvent à une distance de sécurité des outils de coupe.

N'inclinez pas l'appareil lors de la mise en marche.
Ne démarrez pas l'appareil si vous vous trouvez devant la goulotte d'éjection.

Respectez une posture sure, en particulier sur des pentes. Ne tondez pas sur des pentes trop abruptes. Soyez particulièrement prudents lorsque vous changez de direction sur des pentes.

Soyez particulièrement prudents lorsque vous tournez ou lorsque vous tirez l'appareil vers vous.

Arrétez toujours la tondeuse lorsque vous la transporte, l'inclinez ou lorsque vous vous déplacez hors surfaces herbeuses. Attendez que toutes les pieces rotatives s'arrêtent.

Si vous rencontres un objet étranger ou si l'appareil se met à vigorer fortement, arrêtez-le et retirez l'antiparasite de la bougie d'allumage. Contrôlez si l'appareil n'est pas endommagé. Réparez-le si nécessaire.

Arrétez l'appareil dés que vous avez terminé votre travail.

Arrétez la machine et retirez le connecteur de la bougie d'allumage. Attendez que toutes les pieces rotatives s'arrête et le dispositif refroidisse. Retirez la clé le cas échéant :

• Pour libérer une lame bloquée.
• En cas d'accrochage d'un corps étranger, contrôle si la tondeuse n'est pas endommagée. Avant de remettre l'appareil en marche, procédez aux réparations.
• Pour lever ou transporter la tondeuse.
• Pour basculer ou transporter la tondeuse (par exemple, d'une surface d'herbe vers une autre ou pour franchir un chemin.
• Avant de contrôle la tondeuse,procedede au nettoyage ou a d'autres travaux.

Ne rangez pas l'appareil dans des pièces fermées immédiatement après le travail, laissez-le refroidir à l'extérieur.

Ne stockez jamais l'appareil avec le réservoir rempli d'essence à l'intérieur d'un batiment dans lequel les vapeurs d essence peuvent eventuèlement rencontres le feu ouvert ou des étincelles.

En cas de stockage prolongé, rangez l'appareil avec le réservoir vide.

Remplacez les amortisseurs de bruit endommages Ne modifie pas le réglage du moteur et n'emballez pas le moteur.

Liquidation

Avertissements relatifs à la liquidation resultant des pictogrammes apposés sur l'appareil ou sur l'emballage.

Déposez les apparèils défectueux et/ou destinés à liquidation au centre de ramassage correspondant.

Il est interdit de jeter les batteries, I'huile et les substances similaires dans I'environnement.

Liquidation de l'emballage de transport.

L'emballage protège l'appareil de l'endommagement pendant le transport. En général, les matériaux d'emballage sont choisis en fonction des aspects ecologiquement acceptables et des aspects de traitement des déchets, par conséquent, ils sont recyclables. Le_retour de l'emballage dans le circuit matériel permet d'économiser des matières premières et de réduire les déchets. Certaines parties de l'emballage (film, styropore) peuvent représentier un risque pour les enfants.

Risque d'asphyxie!

Stockez les parties d'emballage hors de portée des enfants et liquidez-les le plus rapidement possible.

Entretien

Lame rotative

Avant tout travail sur le moteur, arrêtez-le et retirez l'antiparasite de la bougie d'allumage. Attende que toutes les pieces en rotation s'arrêtent et l'appareil refroidisse.

Maintenez l'appareil et en particulier le réservoir et le moteur, toujours propres. Nettoyez régulièrement la goulotte d'éjection et le capot.

Traitez toutes les pieces mobiles avec une huile ecologique.

Contrôlez régulierèment l'usure et le vieillissement du bac de ramassage.

Confiez les réparations à des réparateurs qualifiés.

Utilisez uniquement des accessoires et des pieces de rechange d'origine.

Seul un apparéil régulièrement entretenu peut donner satisfaction. Un entretien insuffisant peut engendrer des accidents et des blessures

En cas de nécessite de vider le réserve à carburant, réalisez cette opération à l'extérieur.

En fin de saison, ajoutez un additif au carburant et melangez. → 17

Garantie

La durée de la garantie est de 12 mois en cas d'une utilisation industrielle et de 24 mois pour le consommateur final. La période de garantie commence à courir à compter de la date d'achat de l'appareil.

La garantie concerne exclusivement les imperfections provoquées par le défaut du matériel ou le défaut de fabrication. En cas de réclamation pendant la durée de la garantie, il est nécessaire de joindre l'original du justificatif d'achat avec la date d'achat.

La garantie n'inclut pas une utilisation incompétente telle que surcharge de l'appareil, utilisation de la force, endommagement par intervention étrangère ou objets étrangers. Le non respect du mode d'emploi et du mode de montage ainsi que l'usure normale ne sont pas non plus inclus dans la garantie.

Service

Vouvasce des questions techniques?Une réclamation?Vouvasce besoin de pieces détachées ou d'un mode d'emploi? Nous vous aidonsrapidement et sans paparasse inutilie par l'intémidaire de nos pages Web www.guide.com dans la rubrique Service. Aidez-nous pour que nous puissions vous aider. Pour identifier notre appareil en cas de réclamation, nous avons besoin du numero de série, numero de produit et I'année de fabrication.Toutes ces informations se trouvent sur la plaque signalétique.Pour avoir ces informations toujours à porté de main,veuillez les inscrite ici:

Numero de série:

Numero de commande :

Année de fabrication:

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Plan des révisions et de l'entretien

Période d'entretien régulière Avant chaque mise en marche		Après 1 mois	Après 3 mois	Après 6 mois	Après 12 mois	Après 24 mois
		5 Heures de fonctionnement	25 Heures de fonctionnement	50 Heures de fonctionnement	100 Heures de fonctionnement	250 Heures de fonctionnement
Huile de moteur (10W-40)	Contrôle	✓
	Remplacement		✓
Filtre à air Contrôle		✓
		Remplacement			✓
Bougie d'allumage	Contrôle Nettoyage				✓
	Remplacement					✓

Procedez à l'entretien correspondant le mois indiqué ou à la fin des heures de fonctionnement prescrites - en fonction de ce qui arrivera juste.

Recherche des pannes

Panne	Cause	Mesures
Le moteur ne démarre pas	La manette Start-Stop n'a pas été pressée.	Appuyez sur la manette Start-Stop
	Pompe primaire n'a pas été utilisée. Appuyez sur la pompe primaire
	Manque de carburant. Ravitailliez en carburant
	Câbles Bowden trop longs. → 22	Réglez les cables Bowden à l'aide de l'écrou creux → 22
	Mauvais carburant, stockage sans vidage du réservoir d'essence, mauvais type d'essence	Videz le réservoir de carburant et le carburateur. Versez de l'essence fraîche.
	Bougie d'allumage encrassée (restes de charbon sur les électrodes), distance des électrodes trop importante	Nettoyez la bougie, contrôle la valeur thermique de la bougie ou replacez-la, réglez à 0,6 - 0,8 mm
	La bougie d'allumage est humide à cause de l'essence (moteur noyé).	Séchez la bougie d'allumage et remettez-la.
Marche irrégulière,fortes vibrations	Lame endommagée Remplacez la lame
	Lame desserrée Contrôlez la fixation de la lame et serrez-la
Mauvaise puissance de tonte/de saisie	Lame émoussée Faites affuTér ou replacer la lame
	Sac de ramassage bouché	Videz le sac de ramassage → 11
	Hauteur de coupe non réglée	Réglez la hauteur de coupe → 9
L'herbe n'est pas ramassée.	Goulotte bouchée.Bac de ramassage rempli.Herbe trop mouillée.	Nettoyez la goulotte d'éjection.Videz le sac de ramassageTondez lorsque le temps est sec.

Dati Tecnici

Rasaerba a scoppio BIG WHEELER 515 R

Cod.ord: 05414

Volume. 140 cm3

Potenza,

OHV Motore a 4 tempi .2,6 kW (3,5 PS)

Vystraha préd odmrsténymi prédmety

Vystraha préd poranénim rukou

Traduction de la déclaration de conformité CE

Nous déclarons par la presente, que les appareils indiqués ci-dessus répondent, du point de vue de leur conception, construction et réalisation ainsi que leur mise sur le marché, aux exigences fondamentales en matière de santé et d'hygiene des directives CE. Toute modification de l'appareil non autorisée entraine la perte de validité de la presente déclaration.
