MODE D'EMPLOI DADC144DT Monacor

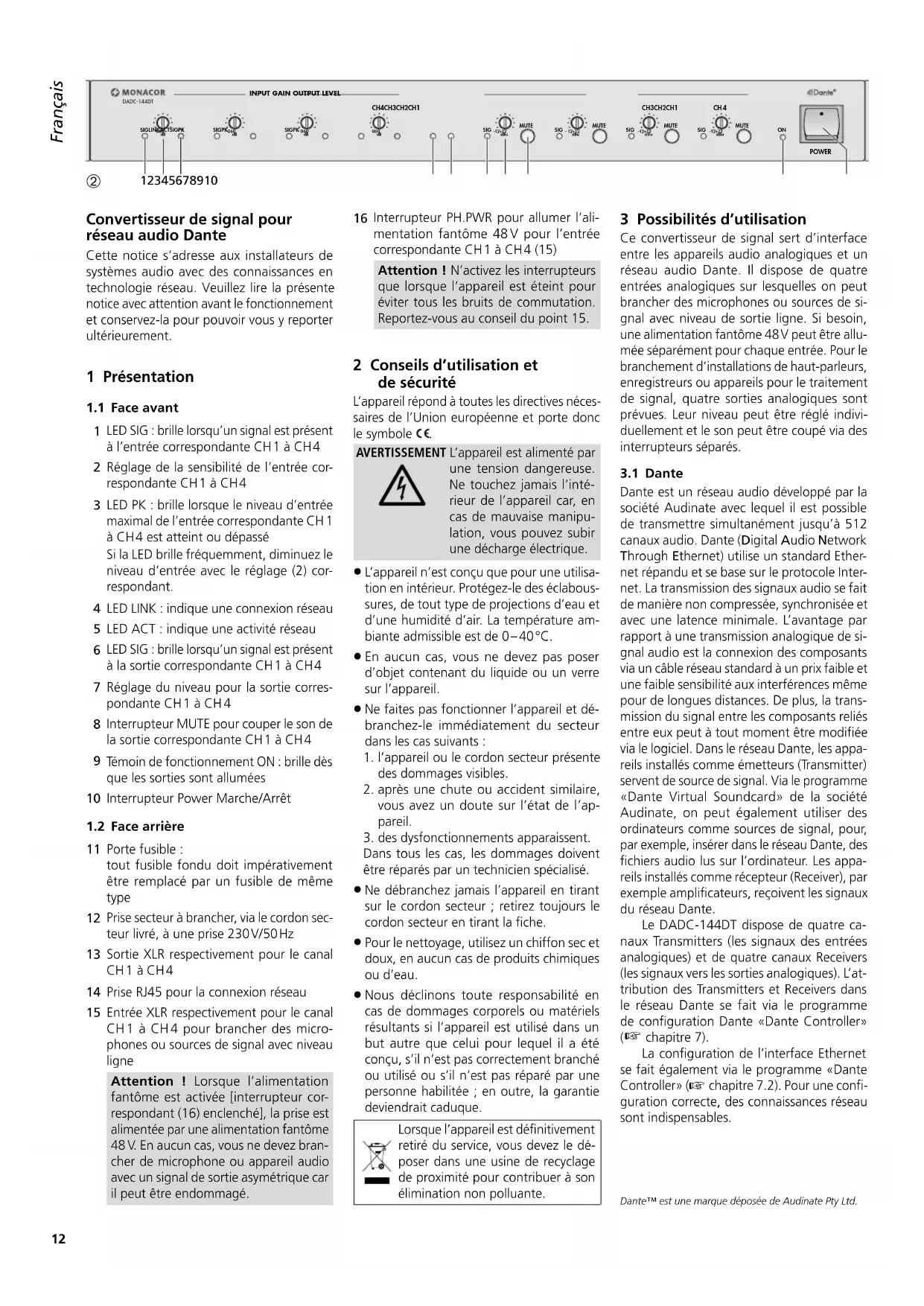

Convertisseur de signal pour réseau audio Dante Cette notice s’adresse aux installateurs de systèmes audio avec des connaissances en technologie réseau. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement. 1 Présentation

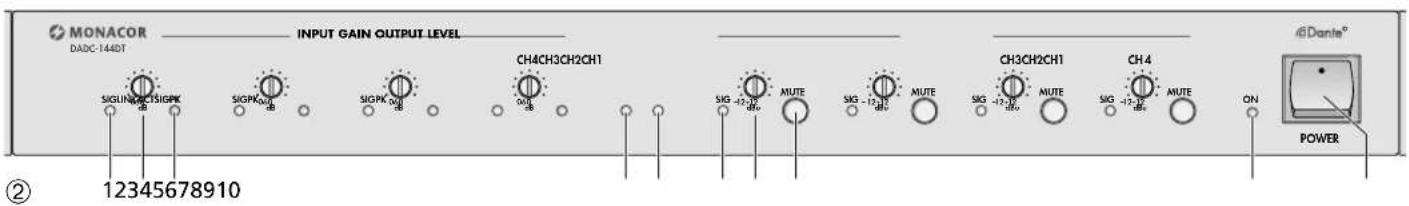

LED SIG : brille lorsqu’un signal est présent à l’entrée correspondante CH 1 à CH 4 2 Réglage de la sensibilité de l’entrée cor- respondante CH 1 à CH 4 3 LED PK : brille lorsque le niveau d’entrée maximal de l’entrée correspondante CH 1 à CH 4 est atteint ou dépassé Si la LED brille fréquemment, diminuez le niveau d’entrée avec le réglage (2) cor- respondant. 4 LED LINK : indique une connexion réseau 5 LED ACT : indique une activité réseau

LED SIG : brille lorsqu’un signal est présent à la sortie correspondante CH 1 à CH 4 7 Réglage du niveau pour la sortie corres- pondante CH 1 à CH 4

Interrupteur MUTE pour couper le son de la sortie correspondante CH 1 à CH 4

Témoin de fonctionnement ON : brille dès que les sorties sont allumées 10 Interrupteur Power Marche /Arrêt

11 Porte fusible : tout fusible fondu doit impérativement être remplacé par un fusible de même type

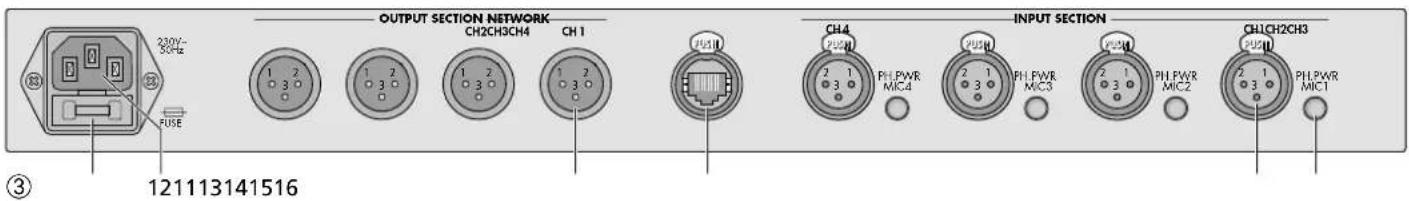

Prise secteur à brancher, via le cordon sec- teur livré, à une prise 230 V/ 50 Hz 13 Sortie XLR respectivement pour le canal CH 1 à CH 4 14 Prise RJ45 pour la connexion réseau 15 Entrée XLR respectivement pour le canal CH 1 à CH 4 pour brancher des micro- phones ou sources de signal avec niveau ligne Attention ! Lorsque l’alimentation fantôme est activée [interrupteur cor- respondant (16) enclenché], la prise est alimentée par une alimentation fantôme 48 V. En aucun cas, vous ne devez bran- cher de microphone ou appareil audio avec un signal de sortie asymétrique car il peut être endommagé.

Interrupteur PH.PWR pour allumer l’ali- mentation fantôme 48 V pour l’entrée correspondante CH 1 à CH 4 (15) Attention ! N’activez les interrupteurs que lorsque l’appareil est éteint pour éviter tous les bruits de commutation. Reportez-vous au conseil du point 15. 2 Conseils d’utilisation et desécurité L’appareil répond à toutes les directives néces- saires de l’Union européenne et porte donc le symbole . AVERTISSEMENT L’appareil est alimenté par une tension dangereuse. Ne touchez jamais l’inté- rieur de l’appareil car, en cas de mauvaise manipu- lation, vous pouvez subir une décharge électrique.

L’appareil n’est conçu que pour une utilisa- tion en intérieur. Protégez-le des éclabous- sures, de tout type de projections d’eau et d’une humidité d’air. La température am- biante admissible est de 0 – 40 °C.

En aucun cas, vous ne devez pas poser d’objet contenant du liquide ou un verre sur l’appareil.

Ne faites pas fonctionner l’appareil et dé- branchez-le immédiatement du secteur dans les cas suivants :

1. l’appareil ou le cordon secteur présente

après une chute ou accident similaire, vous avez un doute sur l’état de l’ap- pareil.

3. des dysfonctionnements apparaissent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

Ne débranchez jamais l’appareil en tirant sur le cordon secteur ; retirez toujours le cordon secteur en tirant la fiche.

Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d’eau.

Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l’appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s’il n’est pas correctement branché ou utilisé ou s’il n’est pas réparé par une personne habilitée ; en outre, la garantie deviendrait caduque. Lorsque l’appareil est définitivement retiré du service, vous devez le dé- poser dans une usine de recyclage de proximité pour contribuer à son élimination non polluante. 3 Possibilités d’utilisation Ce convertisseur de signal sert d’interface entre les appareils audio analogiques et un réseau audio Dante. Il dispose de quatre entrées analogiques sur lesquelles on peut brancher des microphones ou sources de si- gnal avec niveau de sortie ligne. Si besoin, une alimentation fantôme 48 V peut être allu- mée séparément pour chaque entrée. Pour le branchement d’installations de haut-parleurs, enregistreurs ou appareils pour le traitement de signal, quatre sorties analogiques sont prévues. Leur niveau peut être réglé indivi- duellement et le son peut être coupé via des interrupteurs séparés.

Dante est un réseau audio développé par la société Audinate avec lequel il est possible de transmettre simultanément jusqu’à 512 canaux audio. Dante (Digital Audio Network Through Ethernet) utilise un standard Ether- net répandu et se base sur le protocole Inter- net. La transmission des signaux audio se fait de manière non compressée, synchronisée et avec une latence minimale. L’avantage par rapport à une transmission analogique de si- gnal audio est la connexion des composants via un câble réseau standard à un prix faible et une faible sensibilité aux interférences même pour de longues distances. De plus, la trans- mission du signal entre les composants reliés entre eux peut à tout moment être modifiée via le logiciel. Dans le réseau Dante, les appa- reils installés comme émetteurs (Transmitter) servent de source de signal. Via le programme «Dante Virtual Soundcard» de la société Audinate, on peut également utiliser des ordinateurs comme sources de signal, pour, par exemple, insérer dans le réseau Dante, des fichiers audio lus sur l’ordinateur. Les appa- reils installés comme récepteur (Receiver), par exemple amplificateurs, reçoivent les signaux du réseau Dante. Le DADC-144DT dispose de quatre ca- naux Transmitters (les signaux des entrées analogiques) et de quatre canaux Receivers (les signaux vers les sorties analogiques). L’at- tribution des Transmitters et Receivers dans le réseau Dante se fait via le programme de configuration Dante «Dante Controller»

La configuration de l’interface Ethernet se fait également via le programme «Dante Controller» (

chapitre 7.2). Pour une confi-

guration correcte, des connaissances réseau sont indispensables. Dante™ est une marque déposée de Audinate Pty Ltd. Français Français Page13 Français PUSH

4 Positionnement de l’appareil L’appareil est prévu pour une installation dans un rack 482 mm, 19”, il peut également être posé sur une table.

4.1 Installation en rack

Pour un montage en rack, vissez les deux étriers de montage livrés sur les côtés de l’ap- pareil (

schéma 1). Dans le rack, 1 unité (1unité = 44,5 mm) est nécessaire pour l’ap- pareil. 5 Branchements des appareils Tous les branchements ne doivent être effec- tués que lorsque les appareils sont éteints !

Reliez des microphones ou sources audio avec niveau de sortie ligne (p. ex. lecteur CD, préamplificateur, table de mixage) aux prises d’entrée INPUT SECTION (15). Les prises sont prévues pour des signaux symétriques. Il est possible de relier des sources audio avec si- gnaux asymétriques via une fiche XLR sur laquelle les contacts 1 et 3 sont reliés. Avec les interrupteurs PH.PWR (16), il est possible d’activer pour chaque prise, une ali- mentation fantôme 48 V indispensable pour le fonctionnement de certains microphones (par exemple microphones à condensateur). Pour allumer l’alimentation fantôme, appuyez sur l’interrupteur ; si la source audio ne nécessite pas d’alimentation fantôme impérativement, désenclenchez l’interrupteur. Attention ! Lorsque l’alimentation fantôme est allumée, ne branchez aucun microphone ou appareil audio avec signal de sortie asy- métrique car il peut être endommagé. N’ac- tivez les interrupteurs que lorsque l’appareil est éteint pour éviter tout bruit fort de com- mutation.

On peut relier aux sorties OUTPUT SECTION (13) des appareils avec entrées niveau ligne, par exemple amplificateur, enceinte active, table de mixage, enregistreurs ou appareils pour traitement de signal. Les prises délivrent des signaux symétriques.

Pour le branchement à un réseau Dante, reliez la prise RJ45 NETWORK (14) avec un Switch Ethernet acceptant Fast Ethernet (Ethernet 100 Mbits/s) au moins. La LED LINK (4) indique une connexion ré- seau, la LED ACT (5) indique l’activité réseau.

Pour terminer, reliez le cordon secteur livré à la prise secteur (12) et à une prise 230 V/ 50 Hz. 6 Utilisation

Avant la première mise sous tension, mettez tout d’abord les réglages pour la sensibilité d’entrée INPUT GAIN (2) et les réglages pour le niveau de sortie OUTPUT LEVEL (7) sur la butée de gauche en vous aidant d’un petit tournevis.

2) Allumez tout d’abord les sources de signal

reliées aux entrées (15), puis allumez le DADC-144DT avec l’interrupteur POWER (10). Après l’allumage, les sorties sont allu- mées avec une temporisation de quelques secondes. Ensuite la LED ON (9) brille.

Réglez la sensibilité des entrées avec les réglages INPUT GAIN (2) de telle sorte que la LED SIG (1) brille pour un signal d’entrée typique et que la LED PK (3) ne brille que pour des pointes de signal. Si la LED PK brille en continu, l’entrée est en surcharge. Dans ce cas, diminuez la sensibilité d’en- trée ou le niveau de la source de signal en conséquence.

Avec les réglages OUTPUT LEVEL (7), adap- tez le niveau du signal des sorties à la sensi- bilité d’entrée des appareils reliés. Les LEDs SIG (6) brillent lorsqu’un signal est présent à la sortie.

5) Avec les interrupteurs MUTE (8), on peut

couper séparément le son des sorties (touche enfoncée). Pour réactiver le son, désenclenchez la touche.

Après le fonctionnement, éteignez tout d’abord les appareils reliés aux sorties, puis le DADC-144DT et ensuite les sources audio reliées aux entrées. 7 Créer un réseau Dante L’installation du DADC-144DT comme émet- teur et récepteur dans le réseau Dante se fait via le programme «Dante Controller» dis- ponible gratuitement via le site internet de la société Audinate. Les réglages effectués via le programme sont mémorisés dans les émetteurs et récepteurs participants du ré- seau Dante de telle sorte que le programme ne soit nécessaire que pour la configuration du réseau et pas pendant le fonctionnement normal. Pour l’ordinateur, sur lequel le pro- gramme «Dante Controller» doit fonction- ner, il faut suivre les configurations système suivantes : Composants Configuration minimale Processeur 1 GHz Mémoire de travail 512 MBytes Réseau Interface Ethernet standard (100 Mbit /s ou Gigabit) ou interface LAN sans fil (Wi-Fi) Système d’exploitation Windows 7 (SP1 ou supérieur), 8.1 ou 10 Remarque : UTF-8 et Unicode supportés, sauf pour nom hôte et nom appareil ; le standard DNS n’accepte pas Unicode pour ceux-ci. Mac OS X 10.11.6, 10.12.6 ou 10.13 Remarque : uniquement architecture Intel, architecture PCC non acceptée. Windows est une marque déposée de Microsoft Corpo- ration aux Etats-Unis et dans les autres pays. Mac OS est une marque déposée de Apple Inc. aux Etats- Unis et dans les autres pays.

7.1 Installer le programme

«DanteController» Pour installer le programme depuis le site internet de Audinate :

1) Allez à l’adresse internet suivante :

https://www.audinate.com/products/ software/dante-controller

2) Sélectionnez le système d’exploitation.

Cliquez sur le bouton avec la version du contrôleur Dante.

4) Connectez-vous ou créez un compte.

5) Téléchargez le logiciel.

6) Installez le logiciel.14

7.2 Configurer l’appareil avec

2) Attendez jusqu’à ce que le DADC-144DT

et les appareils auxquels il doit être relié, s’affichent dans la matrice. Remarque : Si le DADC-144DT ou un partenaire de connexion n’apparaît pas, la raison peut être : – l’appareil n’est pas allumé, – se trouve dans un autre sous-réseau, – ne peut pas être synchronisé avec les autres ap-pareils Dante. Pour une des deux raisons citées en dernier, il faut que l’appareil Dante soit présenté au moins dans la visualisation Network sous l’onglet «Device Info» ou «Clock Status». Arrêter puis redémarrer ou couper la liaison vers le Switch puis la réactiver pourrait être une solution rapide au problème. Vous trouverez des informations complémentaires dans la notice du Dante Controller de Audinate.

3) Dans la barre de menu du Dante Control-

ler, sélectionnez «Device/Device View» ou appuyez sur la combinaison de touches Ctrl+D. La fenêtre «Device View» s’affiche.

4) Dans la barre s’affichant sous la barre de

menu, dans le menu déroulant, sélection- nez le «DADC-144DT».

5) Dans la troisième barre, différentes infor-

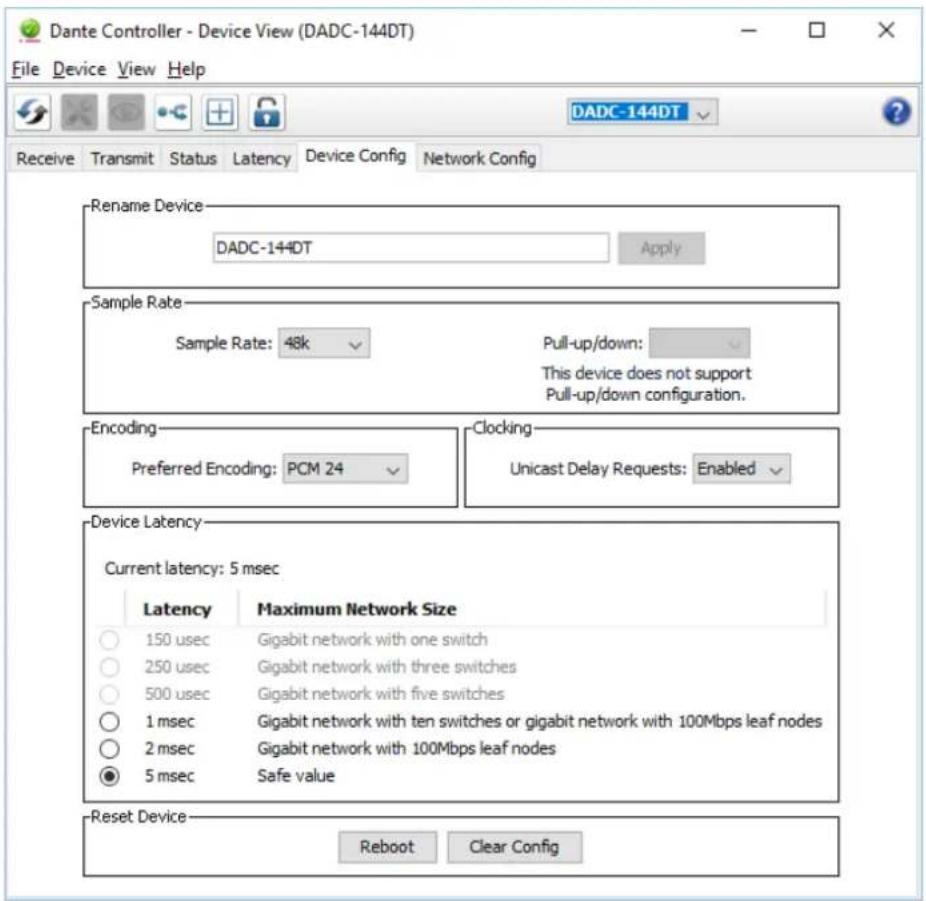

mations sur l’appareil s’affichent et on peut effectuer des réglages. Sélectionnez l’onglet «Device Config» (voir schéma 4).

Si besoin, adaptez le «Sample Rate» au partenaire de connexion souhaité ou défi- nissez un autre Sample Rate (taux d’échan- tillonnage) commun pour les deux appa- reils.

Dans le champ «Rename Device», il est possible de modifier le nom utilisé pour l’appareil dans le réseau Dante (par exemple un nom unique en rapport avec le lieu d’installation). Confirmez toute mo- dification avec «Apply».

8) Via l’onglet «Network Config», vous pou-

vez si besoin modifier les réglages réseau pour l’interface Dante du DADC-144DT.

7.3 Routage avec le Dante Controller

Pour attribuer les signaux d’entrée et de sortie des appareils correspondants :

Dans la fenêtre «Network View», sous «Routing», ouvrez les canaux de l’appareil souhaité sous «Dante Transmitters» et les canaux du partenaire de connexion sou- haité sous «Dante Receivers», en cliquant sur le symbole ⊞ (voir schéma 5).

2) Naviguez à partir de la colonne du canal

Dante Transmit jusqu’à la ligne du canal Dante Receiver souhaité et cliquez sur le champ au point d’intersection.

3) Attendez jusqu’à ce que le champ affiche

• un cercle vert coché en blanc ✔. Pour d’autres connexions, répétez les étapes. Conseil : les canaux d’émission d’un DADC-144DT ne peuvent pas être reliés aux canaux de réception du même appareil. Sur le site de Audinate, il est possible de télécharger un manuel d’utilisation en anglais du Dante Controller : https://www.audinate.com/resources/ technical-documentation 8 Caractéristiques techniques Entrées CH 1 – CH 4 Sensibilité : p. 5
• ,7 mV – 2,3 V Impédance : ,3 kΩ Branchement : p. 5
• XLR, symétrique Alimentation fantôme : p. 48
• V, commutable séparément Sorties CH 1 – CH 4 Tension max. : p. 2
• ,3 V Impédance : Ω Branchement : p. 200
• XLR, symétrique Dante Canaux d’entrée : p. 4
• Canaux de sortie : p. 4
• Résolution : – 32 bits Taux échantillonnage : 44,1 – 96 kHz Interface : p. 16
• Ethernet, prise EtherCon RJ 45 Bande passante : – 20 000 Hz Taux de distorsion : p. 20
• < 0,005 % Rapport signal / bruit : . > 90 dB Température fonc. : p. 0
• – 40 °C Alimentation Tension : V/ 50 Hz Consommation : p. 230
• max. 15 VA Dimensions Largeur (avec étriers) : p. 434
• mm (482 mm) Hauteur : p. 44
• ,5 mm (1 U) Profondeur : p. 238
• mm Poids : ,3 kg Configuration des branchements Entrées : p. 3

1 Masse 2 Signal + 3 Signal − Tout droit de modification réservé.

Routage: «VirtualSoundcard» ➧ «DADC-144DT» et «DADC-144DT» ➧ «WALL-05DT» Notice d’utilisation protégée par le copyright de MONACOR ® INTERNATIONAL GmbH & Co. KG. Toute reproduction même partielle à des fins commerciales est interdite.DADC-144DTINPUT GAIN OUTPUT LEVEL
