| Produkttyp | Analoger Audio-/Dante-Konverter |
| Marke | Monacor |
| Modell | DADC144DT |
| Abmessungen (B x H x T) | 434 x 44,5 x 238 mm (mit Bügeln 482 mm) |
| Gewicht | 3,3 kg |
| Stromversorgung | 230 V / 50 Hz, max. 15 VA |
| Anzahl analoger Eingänge | 4 (symmetrisch XLR, Mikrofon/Line) |
| Anzahl analoger Ausgänge | 4 (symmetrisch XLR) |
| Phantomspeisung | 48 V pro Eingang separat schaltbar |
| Einstellungen | Eingangsverstärkung, Ausgangspegel, Stummschaltung pro Ausgang |
| Netzwerkschnittstelle | Ethernet RJ45 (EtherCon), Fast Ethernet (100 Mbit/s) |
| Audio-Protokoll | Dante (Audinate) |
| Dante-Kanäle | 4 Sender + 4 Empfänger |
| Audio-Auflösung | 16 bis 32 Bit |
| Abtastrate | 44,1 bis 96 kHz |
| Bandbreite | 20 Hz – 20 kHz |
| Verzerrung | < 0,005 % |
| Signal-Rausch-Verhältnis | > 90 dB |
| Wartung und Reinigung | Trockenes, weiches Tuch, keine Chemikalien oder Wasser |
| Sicherheit | Nicht öffnen; bei Beschädigung vom Netz trennen; nur für den Innenbereich; vor Flüssigkeiten schützen |
| Ersatzteile und Reparierbarkeit | Sicherung gleichen Typs; Reparaturen durch Fachpersonal |
Häufig gestellte Fragen - DADC144DT Monacor
Benutzerfragen zu DADC144DT Monacor
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Audio-Konverter kostenlos im PDF-Format! Finden Sie Ihr Handbuch DADC144DT - Monacor und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. DADC144DT von der Marke Monacor.
BEDIENUNGSANLEITUNG DADC144DT Monacor
Signalwandler für Dante-Audionetzwerke
Bestell-Nr. • Order No. 25.7910
CE
BEDIENUNGSANLEITUNG
INSTRUCTION MANUAL
MODE D'EMPLOI
ISTRUZIONI PER L'USO
VEILIGHEIDSVOORSCHRIFTEN
NOTAS DE SEGURIDAD
ŚRODKI BEZPIECZEŃSTWA
SIKKERHEDSOPLYSNINGER
SÄKERHETSFÖRESKRIFTER
TURVALLISUUDESTA
Deutsch ..... Seite 4
English ...... Page 8
Français ...... Page 12
Italiano....Pagina 16
Nederlands ...... Pagina 20
Español ...... Página 20
Polski ...... Strona 21
Dansk .... Sida 21
Svenska .... Sidan 22
Suomi.... Sivulta 22


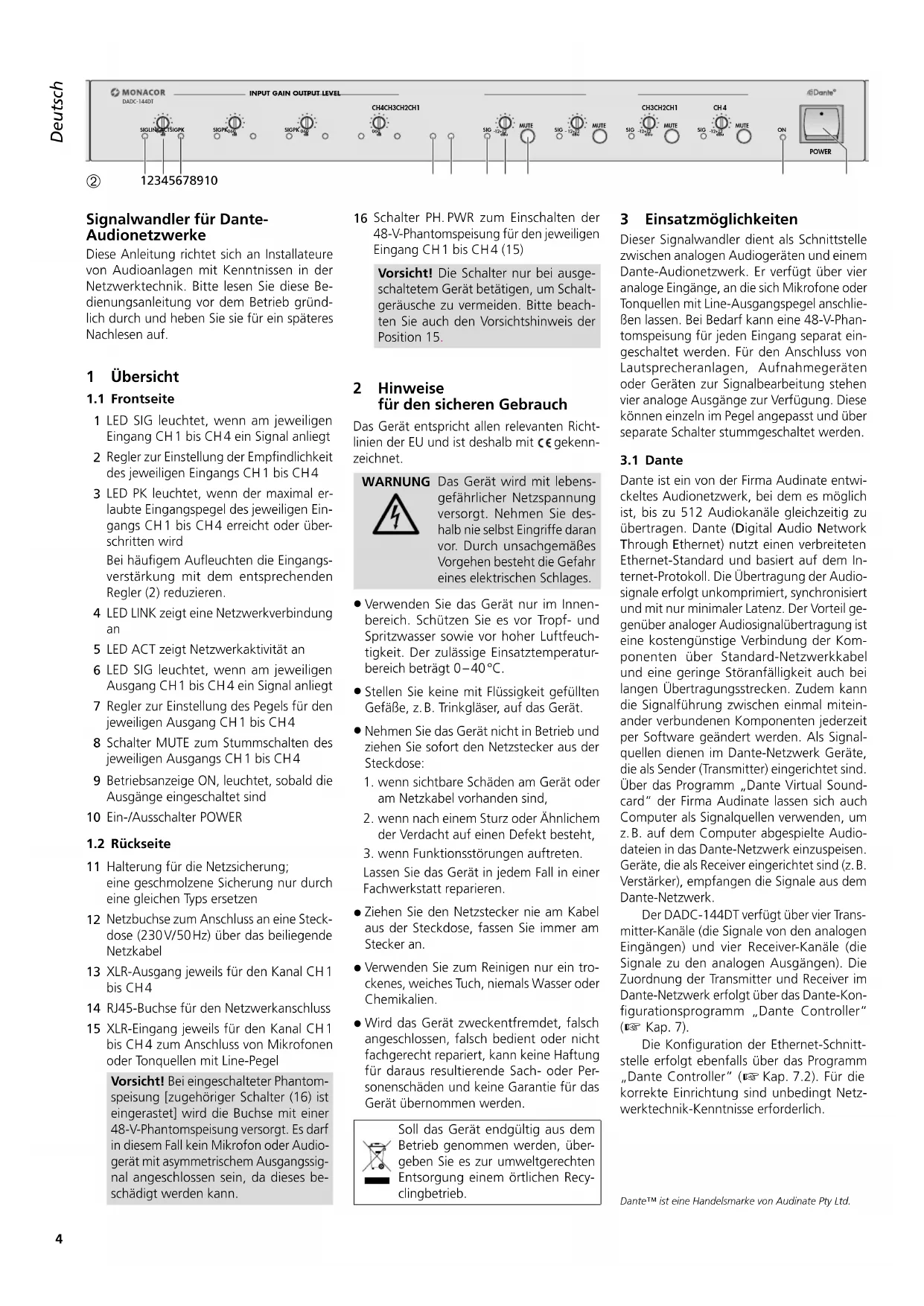

Diese Anleitung richtet sich an Installateure von Audioanlagen mit Kenntnissen in der Netzwerktechnik. Bitte lesen Sie diese Bedienungsanleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf.
1 Übersicht

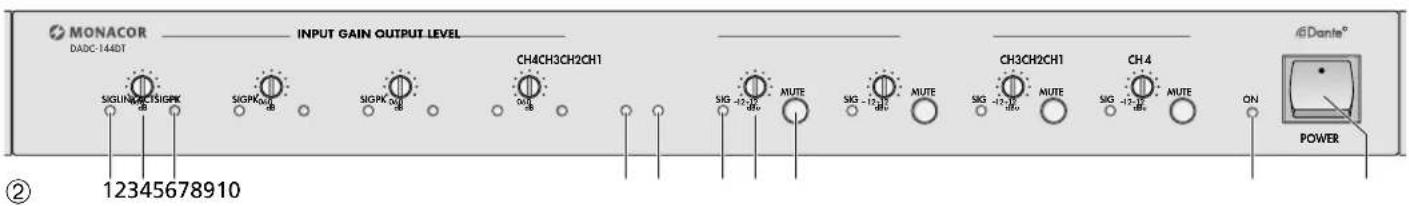

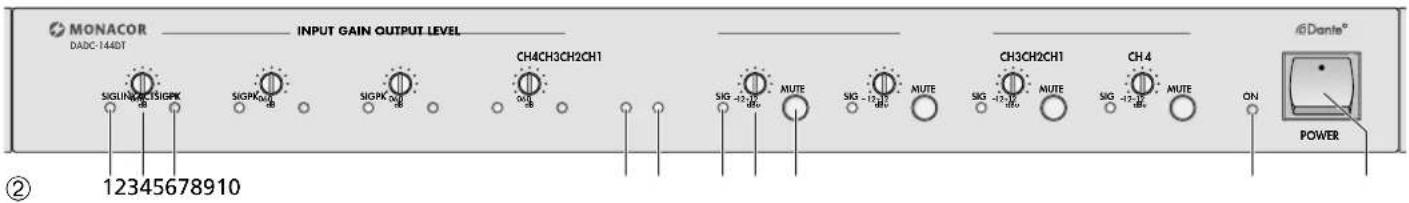

1.1 Frontseite
1 LED SIG leuchtet, wenn am jeweiligen Eingang CH1 bis CH4 ein Signal anliegt
2 Regler zur Einstellung der Empfindlichkeit des jeweiligen Eingangs CH1 bis CH4
3 LED PK leuchtet, wenn der maximal erlaubte Eingangspegel des jeweiligen Eingangs CH1 bis CH4 erreicht oder überschritten wird
Bei häufigem Aufleuchten die Eingangsverstärkung mit dem entsprechenden Regler (2) reduzieren.
4 LED LINK zeigt eine Netzwerkverbindung an
5 LED ACT zeigt Netzwerkaktivität an
6 LED SIG leuchtet, wenn am jeweiligen Ausgang CH1 bis CH4 ein Signal anliegt
7 Regler zur Einstellung des Pegels für den jeweiligen Ausgang CH1 bis CH4
8 Schalter MUTE zum Stummschalten des jeweiligen Ausgangs CH1 bis CH4
9 Betriebsanzeige ON, leuchtet, sobald die Ausgänge eingeschaltet sind
10 Ein-/Ausschalter POWER

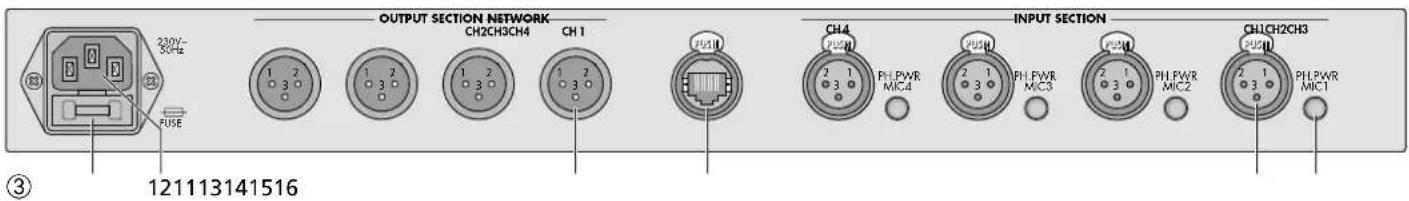

1.2 Rückseite
11 Halterung für die Netzsicherung; eine geschmolzene Sicherung nur durch eine gleichen Typs ersetzen
12 Netzbuchse zum Anschluss an eine Steck-dose (230V/50Hz) über das beiliegende Netzkabel
13 XLR-Ausgang jeweils für den Kanal CH1 bis CH4
14 RJ45-Buchse für den Netzwerkanschluss
15 XLR-Eingang jeweils für den Kanal CH1 bis CH4 zum Anschluss von Mikrofonen oder Tonquellen mit Line-Pegel
Vorsicht! Bei eingeschalteter Phantom-speisung [zugehöriger Schalter (16) ist eingerastet] wird die Buchse mit einer 48-V-Phantomspeisung versorgt. Es darf in diesem Fall kein Mikrofon oder Audiogerät mit asymmetrischem Ausgangssignal angeschlossen sein, da dieses beschädigt werden kann.
16 Schalter PH. PWR zum Einschalten der 48-V-Phantomspeisung für den jeweiligen Eingang CH1 bis CH4 (15)
Vorsicht! Die Schalter nur bei ausgeschaltetem Gerät betätigen, um Schaltgeräusche zu vermeiden. Bitte beachten Sie auch den Vorsichtshinweis der Position 15.
2 Hinweise für den sicheren Gebrauch
Das Gerät entspricht allen relevanten Richtlinien der EU und ist deshalb mit C€ gekennzeichnet.
WARNUNG

Das Gerät wird mit lebensgefährlicher Netzspannung versorgt. Nehmen Sie deshalb nie selbst Eingriffe daran vor. Durch unsachgemäßes Vorgehen besteht die Gefahr eines elektrischen Schlages.
- Verwenden Sie das Gerät nur im Innenbereich. Schützen Sie es vor Tropf- und Spritzwasser sowie vor hoher Luftfeuchtigkeit. Der zulässige Einsatztemperaturbereich beträgt 0–40°C.
- Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z. B. Trinkgläser, auf das Gerät.
-
Nehmen Sie das Gerät nicht in Betrieb und ziehen Sie sofort den Netzstecker aus der Steckdose:
-
wenn sichtbare Schäden am Gerät oder am Netzkabel vorhanden sind,
- wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
-
wenn Funktionsstörungen auftreten. Lassen Sie das Gerät in jedem Fall in einer Fachwerkstatt reparieren.
-
Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.
- Verwenden Sie zum Reinigen nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.
- Wird das Gerät zweckentfremdet, falsch angeschlossen, falsch bedient oder nicht fachgerecht repariert, kann keine Haftung für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden.

Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.
3 Einsatzmöglichkeiten
Dieser Signalwandler dient als Schnittstelle zwischen analogen Audiogeräten und einem Dante-Audionetzwerk. Er verfügt über vier analoge Eingänge, an die sich Mikrofone oder Tonquellen mit Line-Ausgangspegel anschließen lassen. Bei Bedarf kann eine 48-V-Phantomspeisung für jeden Eingang separat eingeschaltet werden. Für den Anschluss von Lautsprecheranlagen, Aufnahmegeräten oder Geräten zur Signalbearbeitung stehen vier analoge Ausgänge zur Verfügung. Diese können einzeln im Pegel angepasst und über separate Schalter stummgeschaltet werden.
3.1 Dante
Dante ist ein von der Firma Audinate entwickeltes Audionetzwerk, bei dem es möglich ist, bis zu 512 Audiokanäle gleichzeitig zu übertragen. Dante (Digital Audio Network Through Ethernet) nutzt einen verbreiteten Ethernet-Standard und basiert auf dem Internet-Protokoll. Die Übertragung der Audiosignale erfolgt unkomprimiert, synchronisiert und mit nur minimaler Latenz. Der Vorteil gegenüber analoger Audiosignalübertragung ist eine kostengünstige Verbindung der Komponenten über Standard-Netzwerkkabel und eine geringe Störanfälligkeit auch bei langen Übertragungsstrecken. Zudem kann die Signalführung zwischen einmal miteinander verbundenen Komponenten jederzeit per Software geändert werden. Als Signalquellen dienen im Dante-Netzwerk Geräte, die als Sender (Transmitter) eingerichtet sind. Über das Programm „Dante Virtual Soundcard“ der Firma Audinate lassen sich auch Computer als Signalquellen verwenden, um z. B. auf dem Computer abgespielte Audiodateien in das Dante-Netzwerk einzuspeisen. Geräte, die als Receiver eingerichtet sind (z. B. Verstärker), empfangen die Signale aus dem Dante-Netzwerk.
Der DADC-144DT verfügt über vier Transmitter-Kanäle (die Signale von den analogen Eingängen) und vier Receiver-Kanäle (die Signale zu den analogen Ausgängen). Die Zuordnung der Transmitter und Receiver im Dante-Netzwerk erfolgt über das Dante-Konfigurationsprogramm „Dante Controller“ (Kap. 7).
Die Konfiguration der Ethernet-Schnittstelle erfolgt ebenfalls über das Programm „Dante Controller“ (Kap. 7.2). Für die korrekte Einrichtung sind unbedingt Netzwerktechnik-Kenntnisse erforderlich.


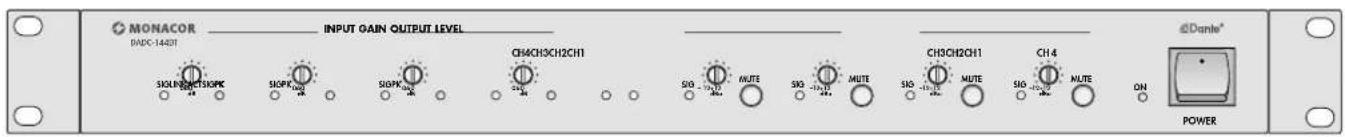

Das Gerät ist für den Einschub in ein Rack (482 mm / 19") vorgesehen, kann aber auch als Tischgerät verwendet werden.
4.1 Rackeinbau

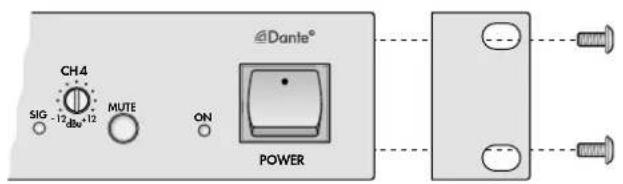

Für den Einbau in ein Rack die beiden mitgelieferten Montagewinkel an die Geräte- seiten anschrauben (Abbildung 1). Im Rack wird für das Gerät eine Höheneinheit HE = 44,45 mm benötigt.
5 Geräte anschließen
Alle Anschlüsse sollten bei ausgeschalteten Geräten vorgenommen werden!
5.1 Eingänge
An die Eingangsbuchsen INPUT SECTION (15) Mikrofone oder Tonquellen mit Line-Signalpegel (z. B. CD-Spieler, Vorverstärker, Mischpult) anschließen. Die Buchsen sind für symmetrische Signale beschaltet. Tonquellen mit asymmetrischen Signalen können über einen XLR-Stecker angeschlossen werden, bei dem die Kontakte 1 und 3 verbunden sind.
Mit den Schaltern PH. PWR (16) kann für jede Buchse eine 48-V-Phantomspeisung eingeschaltet werden, die für den Betrieb einiger Mikrofone (z.B. Kondensatormikrofone) erforderlich ist. Zum Einschalten der Phantom-speisung den Schalter hineindrücken. Den Schalter ausrasten, wenn die Tonquelle nicht ausdrücklich Phantomspeisung benötigt.
Vorsicht! Bei eingeschalteter Phantomspeisung darf kein Mikrofon oder Audiogerät mit asymmetrischem Ausgangssignal angeschlossen sein, da dieses beschädigt werden kann. Die Schalter nur bei ausgeschaltetem Gerät betätigen, um Schaltgeräusche zu vermeiden.
5.2 Ausgänge
An die Ausgänge OUTPUT SECTION (13) lassen sich Geräte mit Line-Pegel-Eingängen anschließen, z. B. Verstärker, Aktivlautsprecher, Mischpulte, Aufnahmegeräte oder Geräte zur Signalbearbeitung. Die Buchsen liefern symmetrische Signale.
5.3 Netzwerk
Für den Anschluss an ein Dante-Netzwerk die RJ45-Buchse NETWORK (14) mit einem Ethernet-Switch verbinden, der mindestens Fast-Ethernet (100-Mbit /s-Ethernet) unterstützt.
Die LED LINK (4) zeigt eine Netzwerkverbindung, die LED ACT (5) Netzwerkaktivität an.
5.4 Stromversorgung
Zum Schluss das beiliegende Netzkabel zuerst in die Netzbuchse (12) und dann in eine Steckdose (230 V/50 Hz) stecken.
6 Bedienung
1) Vor dem ersten Einschalten zunächst die Regler für die Eingangsempfindlichkeit INPUT GAIN (2) und die Regler für den Ausgangspegel OUTPUT LEVEL (7) mithilfe eines kleinen Schraubendrehers auf Linksanschlag stellen.
2) Erst die an den Eingängen (15) angeschlossenen Signalquellen einschalten, dann den DADC-144DT mit dem Schalter POWER (10) einschalten.
Nach dem Einschalten werden die Ausgänge mit einer Verzögerung von einigen Sekunden eingeschaltet. Erst dann leuchtet die LED ON (9).
3) Die Empfindlichkeit der Eingänge mit den Reglern INPUT GAIN (2) so einstellen, dass die LED SIG (1) bei einem typischen Eingangssignal aufleuchtet und die LED PK (3) nur bei Signalspitzen. Leuchtet die LED PK dauernd auf, wird der Eingang übersteuert. In diesem Fall die Eingangsempfindlichkeit oder den Pegel der Signalquelle entsprechend reduzieren.
4) Mit den Reglern OUTPUT LEVEL (7) den Signalpegel der Ausgänge an die Eingangsempfindlichkeit der angeschlossenen Geräte anpassen. Die LEDs SIG (6) leuchten, wenn ein Signal am Ausgang anliegt.
5) Mit den Schaltern MUTE (8) lassen sich die Ausgänge einzeln stummschalten (Taste einrasten). Zum Wiedereinschalten die Taste wieder ausrasten.
6) Nach dem Betrieb zuerst die an den Ausgängen angeschlossenen Geräte ausschalten, danach den DADC-144DT und dann die an den Eingängen angeschlossenen Tonquellen.
7 Dante-Netzwerk einrichten
Die Einrichtung des DADC-144DT als Sender und Empfänger im Dante-Netzwerk geschieht über das Programm „Dante Controller“, das über die Website der Firma Audinate kostenlos erhältlich ist. Die über das Programm vorgenommenen Einstellungen werden in den beteiligten Geräten des Dante-Netzwerks gespeichert, sodass das Programm nur für die Konfiguration des Netzwerks, nicht aber während des normalen Betriebs erforderlich ist. Für den Computer, auf dem das Programm „Dante Controller“ laufen soll, gelten folgende Systemvoraussetzungen:
| Komponente | Mindestvoraussetzungen |
| Prozessor | 1 GHz |
| Arbeitsspeicher | 512 MB |
| Netzwerk | Standard-Ethernet-Schnittstelle(100 Mbit/s oder Gigabit) oder Wireless-LAN-(Wi-Fi-)Schnittstelle |
| Betriebssystem | Windows 7 (SP1 oder höher), 8.1 oder 10Hinweis: Sowohl UTF-8 als auch Unicode werden unterstützt, außer für Host- und Gerätenamen; der DNS-Standard unterstützt Unicode für diese nicht. |
| Mac OS X 10.11.6, 10.12.6 oder 10.13Hinweis: Nur Intel-Architektur, PPC-Architektur wird nicht unterstützt. |
Windows ist ein registriertes Warenzeichen der Microsoft Corporation in den USA und anderen Ländern.
Mac OS ist ein registriertes Warenzeichen von Apple Inc. in den USA und anderen Ländern.
7.1 Installation des Programms „Dante Controller“
Zur Installation des Programms von der Audinate-Website:
1) Die folgende Internet-Adresse aufrufen: https://www.audinate.com/products/software/dante-controller
2) Dort das Betriebssystem auswählen.
3) Den Button mit der Dante-Controller-Version anklicken.
4) Einloggen bzw. einen Account erstellen.
5) Die Software herunterladen.
6) Die Software installieren.
7.2 Gerätekonfiguration mit dem Dante-Controller
1) Den Dante-Controller starten.
2) Warten, bis der DADC-144DT und die Geräte, mit dem er verbunden werden soll, in der Matrix erscheinen.
Hinweis: Ein Nichterscheinen des DADC-144DT oder eines Verbindungspartners kann als Grund haben, dass dasjenige Gerät
- nicht eingeschaltet ist,
– sich in einem anderen Subnetz befindet, - sich nicht mit den anderen Dante- Geräten synchronisieren kann.
Für einen der beiden zuletzt genannten Gründe sollte das Dante-Gerät aber zumindest unter dem Reiter „Device Info“ oder „Clock Status“ im Network-View aufgeführt werden. Ein Aus- und Wiedereinschalten des Geräts oder die Verbindungstrennung und Neuverbindung zum Switch könnte eine schnelle Lösung des Problems bewirken. Weitere Informationen befinden sich im Benutzerhandbuch des Dante-Controllers von Audinate.

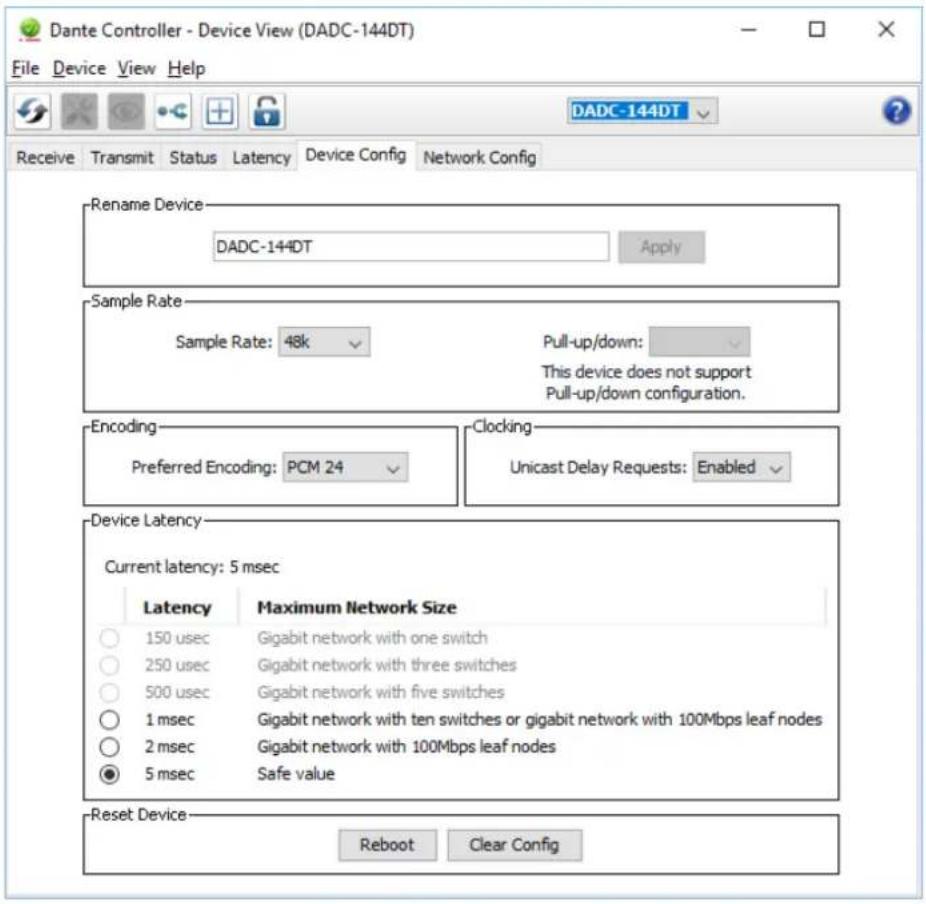

3) In der Menüleiste des Dante-Controllers „Device / Device View“ auswählen oder die Tastenkombination Strg+D drücken. Das Device-View-Fenster öffnet sich.
4) In der unter der Menüleiste erscheinenden Leiste im Drop-Down-Menü den „DADC-144DT“ auswählen.
5) In der dritten Leiste lassen sich unterschiedliche Informationen zu dem Gerät anzeigen und Einstellungen vornehmen. Den Reiter „Device Config“ auswählen (siehe Abbildung 4).
6) Bei Bedarf die „Sample Rate“ an die zu verbindenden Geräte anpassen oder eine andere gemeinsame Sample-Rate für alle Geräte festlegen.
7) Im Feld „Rename Device“ kann der Name, der im Dante-Netzwerk für das Gerät verwendet wird, geändert werden (z. B. auf einen eindeutigen Namen mit einem Bezug auf den Installationsort). Eine Änderung mit „Apply“ bestätigen.
8) Über den Reiter „Network Config“ lassen sich bei Bedarf die Netzwerkeinstellungen für die Dante-Schnittstelle des DADC-144DT ändern.
7.3 Routing mit dem Dante-Controller
Für die Zuweisung der Eingangs- und Ausgangssignale der beteiligten Geräte:
1) Im „Network View“-Fenster unter „Routing“ die Kanäle des gewünschten Geräts unter „Dante Transmitters“ sowie die Kanäle des gewünschten Verbindungspartners unter „Dante Receivers“ durch Klicken auf das ☐ öffnen (siehe Abbildung 5).
2) Ausgehend von der Spalte des Dante-Transmit-Kanals bis zur Zeile des gewünschten Dante-Receive-Kanals navigieren und auf das Feld am Schnittpunkt klicken.
3) Warten, bis das Feld einen grünen Kreis mit weißem Haken √ anzeigt.
Für weitere Verbindungen die Schritte wiederholen.
Hinweis: Die Sendekanäle eines DADC-144DT können nicht mit den Empfangskanälen desselben Geräts verbunden werden.
Auf der Audinate-Website kann zum Dante-Controller ein englisches Benutzerhandbuch (User Guide) heruntergeladen werden unter: https://www.audinate.com/resources/technical-documentation
8 Technische Daten
Eingänge CH1–CH4
Empfindlichkeit: .... 5,7 mV–2,3 V
Impedanz: 5,3 kΩ
Anschluss: ..... XLR, symmetrisch
Phantomspannung: . 48 V, einzeln schaltbar
Ausgänge CH1–CH4
max. Spannung: . . . . 2,3V
Impedanz: 200Ω
Anschluss: ..... XLR, symmetrisch
Dante
Eingangskanäle: .... 4
Ausgangskanäle: ... 4
Auflösung: ..... 16–32 Bit
Datenschnittstelle: .. Ethernet, EtherCon-Buchse RJ45
Frequenzbereich: .... 20–20 000 Hz
Klirrfaktor: ....<0,005%
Störabstand: ..... > 90 dB
Einsatztemperatur: ... 0–40°C
Stromversorgung
Netzspannung: ..... 230 V/50 Hz
Leistungsaufnahme: . max. 15 VA
Abmessungen
Breite (mit Winkeln): .434 mm (482 mm)
Höhe: 44,5 mm (1 HE)
Tiefe: 238mm
Gewicht: 3,3 kg
Belegung der Anschlüsse
Eingänge:

| 1 | Masse |
| 2 | Signal+, +48V Phantomspeisung (schaltbar) |
| 3 | Signal-, +48V Phantomspeisung (schaltbar) |
Ausgänge:

| 1 Masse | |
| 2 | Signal + |
| 3 | Signal - |
Änderungen vorbehalten.

⑤ Routing: „VirtualSoundcard“ ♦ „DADC-144DT“ und „DADC-144DT“ ♦ „WALL-05DT“
Diese Bedienungsanleitung ist urheberrechtlich für MONACOR® INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
