| Tipo di prodotto | Convertitore audio analogico/Dante |
| Marca | Monacor |
| Modello | DADC144DT |
| Dimensioni (L x H x P) | 434 x 44,5 x 238 mm (con staffe 482 mm) |
| Peso | 3,3 kg |
| Alimentazione | 230 V / 50 Hz, max. 15 VA |
| Numero ingressi analogici | 4 (XLR bilanciato, micro/linea) |
| Numero uscite analogiche | 4 (XLR bilanciato) |
| Alimentazione phantom | 48 V commutabile separatamente per ingresso |
| Regolazioni | Guadagno ingresso, livello uscita, mute per uscita |
| Interfaccia di rete | Ethernet RJ45 (EtherCon), Fast Ethernet (100 Mbit/s) |
| Protocollo audio | Dante (Audinate) |
| Canali Dante | 4 trasmettitori + 4 ricevitori |
| Risoluzione audio | da 16 a 32 bit |
| Frequenza di campionamento | 44,1 a 96 kHz |
| Larghezza di banda | 20 Hz - 20 kHz |
| Distorsione | < 0,005 % |
| Rapporto segnale/rumore | > 90 dB |
| Manutenzione e pulizia | Panno asciutto e morbido, nessun prodotto chimico né acqua |
| Sicurezza | Non aprire; scollegare in caso di danni; uso interno; proteggere da liquidi |
| Pezzi di ricambio e riparabilità | Fusibile dello stesso tipo; riparazioni da tecnico specializzato |
Domande frequenti - DADC144DT Monacor
Domande degli utenti su DADC144DT Monacor
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Convertitore audio in formato PDF gratuitamente! Trova il tuo manuale DADC144DT - Monacor e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DADC144DT del marchio Monacor.

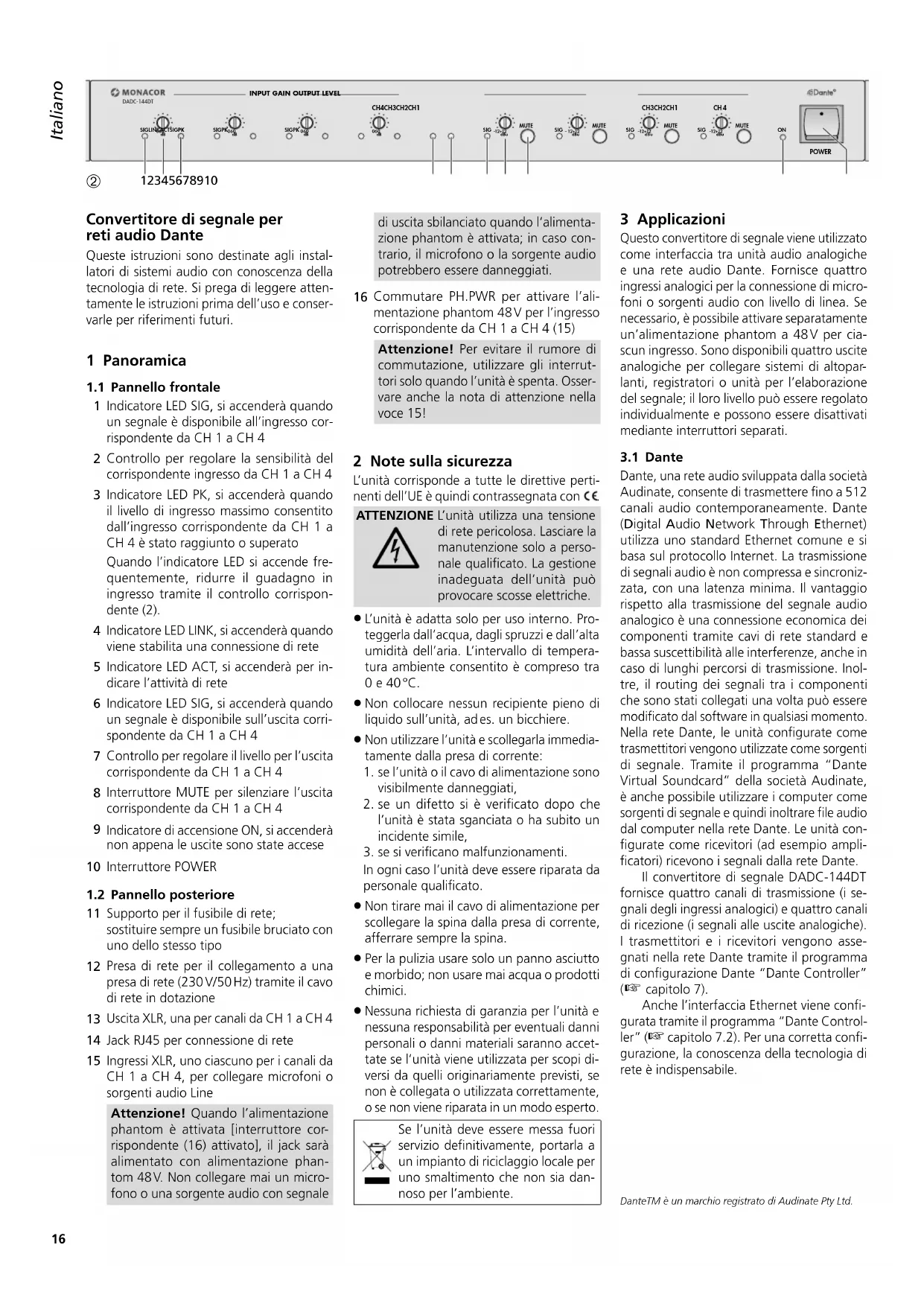

MANUALE UTENTE DADC144DT Monacor
Convertitore di segnale per reti audio Dante
Queste istruzioni sono destinate agli installatori di sistemi audio con conoscenza della tecnologia di rete. Si prega di leggere attentamente le istruzioni prima dell'uso e conservarle per riferimenti futuri.
1 Panoramica
1.1 Pannello frontale
1 Indicatore LED SIG, si accenderà quando un segnale è disponibile all'ingresso corrispondente da CH 1 a CH 4
2 Controllo per regolare la sensibilità del corrispondente ingresso da CH 1 a CH 4
3 Indicatore LED PK, si accenderà quando il livello di ingresso massimo consentito dall'ingresso corrispondente da CH 1 a CH 4 è stato raggiunto o superato
Quando l'indicatore LED si accende frequentemente, ridurre il guadagno in ingresso tramite il controllo corrispondente (2).
4 Indicatore LED LINK, si accenderà quando viene stabilita una connessione di rete
5 Indicatore LED ACT, si accenderà per indicare l'attività di rete
6 Indicatore LED SIG, si accenderà quando un segnale è disponibile sull'uscita corrispondente da CH 1 a CH 4
7 Controllo per regolare il livello per l'uscita corrispondente da CH 1 a CH 4
8 Interruttore MUTE per silenziare l'uscita corrispondente da CH 1 a CH 4
9 Indicatore di accensione ON, si accenderà non appena le uscite sono state accese
10 Interruttore POWER

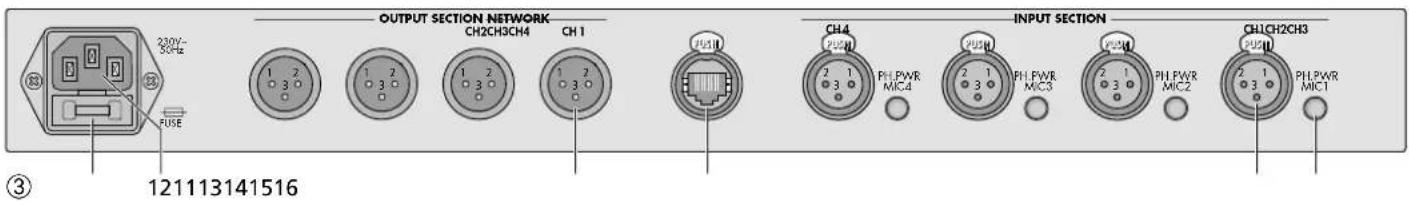

1.2 Pannello posteriore
11 Supporto per il fusibile di rete;
sostituire sempre un fusibile bruciato con
uno dello stesso tipo
12 Presa di rete per il collegamento a una presa di rete (230 V/50 Hz) tramite il cavo di rete in dotazione
13 Uscita XLR, una per canali da CH 1 a CH 4
14 Jack RJ45 per connessione di rete
15 Ingressi XLR, uno ciascuno per i canali da CH 1 a CH 4, per collegare microfoni o sorgenti audio Line
Attenzione! Quando l'alimentazione phantom è attivata [interruttore corrispondente (16) attivato], il jack sarà alimentato con alimentazione phantom 48V. Non collegare mai un microfono o una sorgente audio con segnale
di uscita sbilanciato quando l'alimentazione phantom è attivata; in caso contrario, il microfono o la sorgente audio potrebbero essere danneggiati.
16 Commutare PH.PWR per attivare l'alimentazione phantom 48V per l'ingresso corrispondente da CH 1 a CH 4 (15)
Attenzione! Per evitare il rumore di commutazione, utilizzare gli interruttori solo quando l'unità è spenta. Osservare anche la nota di attenzione nella voce 15!
2 Note sulla sicurezza
L'unità corrisponde a tutte le direttive pertinenti dell'UE è quindi contrassegnata con CE
ATTENZIONE
L'unità utilizza una tensione di rete pericolosa. Lasciare la manutenzione solo a personale qualificato. La gestione inadeguata dell'unità può provocare scosse elettriche.
- L'unità è adatta solo per uso interno. Proteggerla dall'acqua, dagli spruzzi e dall'alta umidità dell'aria. L'intervallo di temperatura ambiente consentito è compreso tra 0 e 40°C.
- Non collocare nessun recipiente pieno di liquido sull'unità, ad es. un bicchiere.
- Non utilizzare l'unità e scollegarla immediatamente dalla presa di corrente:
- se l'unità o il cavo di alimentazione sono visibilmente danneggiati,
- se un difetto si è verificato dopo che l'unità è stata sganciata o ha subito un incidente simile,
- se si verificano malfunzionamenti. In ogni caso l'unità deve essere riparata da personale qualificato.
- Non tirare mai il cavo di alimentazione per scollegare la spina dalla presa di corrente, afferrare sempre la spina.
- Per la pulizia usare solo un panno asciutto e morbido; non usare mai acqua o prodotti chimici.
- Nessuna richiesta di garanzia per l'unità e nessuna responsabilità per eventuali danni personali o danni materiali saranno accettate se l'unità viene utilizzata per scopi diversi da quelli originariamente previsti, se non è collegata o utilizzata correttamente, o se non viene riparata in un modo esperto.
Se l'unità deve essere messa fuori servizio definitivamente, portarla a un impianto di riciclaggio locale per uno smaltimento che non sia dannoso per l'ambiente.
3 Applicazioni
Questo convertitore di segnale viene utilizzato come interfaccia tra unità audio analogiche e una rete audio Dante. Fornisce quattro ingressi analogici per la connessione di microfoni o sorgenti audio con livello di linea. Se necessario, è possibile attivare separatamente un'alimentazione phantom a 48V per ciascun ingresso. Sono disponibili quattro uscite analogiche per collegare sistemi di altoparlanti, registratori o unità per l'elaborazione del segnale; il loro livello può essere regolato individualmente e possono essere disattivati mediante interruttori separati.
3.1 Dante
Dante, una rete audio sviluppata dalla società Audinate, consente di trasmettere fino a 512 canali audio contemporaneamente. Dante (Digital Audio Network Through Ethernet) utilizza uno standard Ethernet comune e si basa sul protocollo Internet. La trasmissione di segnali audio è non compressa e sincronizzata, con una latenza minima. Il vantaggio rispetto alla trasmissione del segnale audio analogico è una connessione economica dei componenti tramite cavi di rete standard e bassa suscettibilità alle interferenze, anche in caso di lunghi percorsi di trasmissione. Inoltre, il routing dei segnali tra i componenti che sono stati collegati una volta può essere modificato dal software in qualsiasi momento. Nella rete Dante, le unità configurate come trasmettitori vengono utilizzate come sorgenti di segnale. Tramite il programma “Dante Virtual Soundcard” della società Audinate, è anche possibile utilizzare i computer come sorgenti di segnale e quindi inoltrare file audio dal computer nella rete Dante. Le unità configurate come ricevitori (ad esempio amplificatori) ricevono i segnali dalla rete Dante.
Il convertitore di segnale DADC-144DT fornisce quattro canali di trasmissione (i segnali degli ingressi analogici) e quattro canali di ricezione (i segnali alle uscite analogiche). I trasmettitori e i ricevitori vengono assegnati nella rete Dante tramite il programma di configurazione Dante "Dante Controller" (V\$ capitolo 7).
Anche l'interfaccia Ethernet viene configurata tramite il programma "Dante Controller" (è capitolo 7.2). Per una corretta configurazione, la conoscenza della tecnologia di rete è indispensabile.
L'unità è progettata per l'installazione in un rack (482 mm / 19"); tuttavia, può anche essere utilizzato come unità da tavolo.
4.1 Installazione in rack
Per l'installazione su rack, avvitare le due staffe di montaggio fornite sui lati destro e sinistro dell'unità (fig. 1). Nel rack è richiesto 1 spazio rack (= 44,45 mm).
5 Collegamento dell'unità
Prima di effettuare qualsiasi connessione, spegnere le unità da collegare.
5.1 Ingressi
Collegare microfoni o sorgenti audio con livello del segnale di linea (ad esempio lettore CD, preamplificatore, mixer) alle prese d'ingresso INPUT SECTION (15). I jack sono progettati per segnali bilanciati. Le sorgenti audio con segnali sbilanciati possono essere collegate tramite una spina XLR dove i contatti 1 e 3 sono collegati tra loro.
Mediante gli interruttori PH.PWR (16), i singoli connettori possono essere alimentati con alimentazione phantom 48V che alcuni microfoni (ad esempio microfoni a condensatore) richiedono per il funzionamento. Per attivare l'alimentazione phantom, attivare l'interruttore. Disattivare l'interruttore a meno che la sorgente audio non richieda l'alimentazione phantom.
Attenzione! Quando l'alimentazione phantom è stata attivata, assicurarsi che nessun microfono o unità audio con segnale di uscita sbilanciato sia stato collegato all'ingresso; il microfono o l'unità audio potrebbero essere danneggiati. Per evitare il rumore di commutazione, utilizzare gli interruttori solo quando l'unità è spenta.
5.2 Uscite
Gli ingressi OUTPUT SECTION (13) possono essere utilizzati per collegare unità con ingressi a livello di linea come amplificatori, al-toparlanti attivi, mixer, registratori o unità per l'elaborazione del segnale. I jack forniscono segnali bilanciati.
5.3 Rete
Per il collegamento a una rete Dante, collegare la presa RJ45 NETWORK (14) a uno switch Ethernet che supporti almeno Fast Ethernet (100MBits/s Ethernet).
L'indicatore LED LINK (4) si accende quando viene stabilita una connessione di rete; l'indicatore LED ACT (5) si accenderà per indicare l'attività di rete.
5.4 Alimentazione elettrica
Infine, collegare il cavo di alimentazione in dotazione alla presa di rete (12) e quindi a una presa di rete (230V/50Hz).
6 Funzionamento
1) Prima dell'accensione iniziale, utilizzare un piccolo cacciavite per impostare i controlli per la regolazione della sensibilità INPUT GAIN (2) e i controlli OUTPUT LEVEL (7).
2) Prima accendere le sorgenti di segnale collegate agli ingressi (15), quindi accendere il convertitore di segnale DADC-144DT con l'interruttore POWER (10).
Dopo l'accensione, le uscite si accenderanno con un ritardo di alcuni secondi; quindi si accenderà l'indicatore LED ON (9).
3) Utilizzare i controlli INPUT GAIN (2) per regolare la sensibilità degli ingressi in modo che l'indicatore LED SIG (1) si accenda con i tipici segnali di ingresso e l'indicatore LED PK (3) si accenda solo con i picchi del segnale. L'indicatore LED PK si accenderà continuamente quando l'ingresso è sovraccarico. In questo caso, ridurre la sensibilità di ingresso o il livello della sorgente del segnale di conseguenza.
4) Utilizzare i controlli OUTPUT LEVEL (7) per abbinare il livello del segnale delle uscite alla sensibilità di ingresso delle unità collegate. Gli indicatori LED SIG (6) si accendono quando è disponibile un segnale in uscita.
5) Utilizzare gli interruttori MUTE (8) per silenziare le uscite corrispondenti (inserire il pulsante). Per riattivare un'uscita, disinnestare il pulsante corrispondente.
6) Dopo il funzionamento, spegnere prima le unità collegate alle uscite, quindi il convertitore di segnale DADC-144DT e infine le sorgenti audio collegate agli ingressi.
7 Configurazione della rete Dante
Il convertitore di segnale DADC-144DT è configurato come trasmettitore e ricevitore nella rete Dante tramite il programma "Dante Controller", disponibile come download gratuito sul sito Web della società Audinate. Le impostazioni effettuate tramite il programma verranno salvate nelle unità corrispondenti della rete Dante in modo che il programma sia necessario solo per la configurazione di rete ma non per il normale funzionamento. I seguenti requisiti di sistema si applicano al computer su cui deve essere eseguito il programma "Dante Controller":
| Componente | Requisiti minimi |
| Processore | 1 GHz |
| RAM | 512 MB |
| Rete | Interfaccia Ethernet standard (100 Mbit/s o Gigabit) o interfaccia LAN wireless (WiFi) |
| Sistema operativo | Windows 7 (SP1 o versioni successive),8.1 o 10Nota: saranno supportati sia UTF-8 che Uni-code, ad eccezione dei nomi host e dei nomi delle unità; lo standard DNS non supporta Unicode per loro. |
| Mac OS X 10.11.6, 10.12.6 o 10.13Nota: solo architettura Intel; l'architettura PPC non sarà supportata. |
Windows è un marchio registrato di Microsoft Corporation negli Stati Uniti e in altri paesi.
Mac OS è un marchio registrato di Apple Inc. negli Stati Uniti e in altri paesi.
7.1 Installazione di "Dante Controller"
Per installare il programma dal sito Web di Audinate:
1) Collegare al seguente indirizzo Internet: https://www.audinate.com/products/software/dante-controller
2) Selezionare il sistema operativo.
3) Fare clic sul pulsante con la versione del controller Dante.
4) Accedere o creare un account.
5) Scaricare il software.
6) Installare il software.
7.2 Configurazione dell'unità con il controller Dante
1) Avviare il controller Dante.
2) Attendere che il convertitore di segnale DADC-144DT e le unità a cui deve essere collegato appaiano nella matrice.
Nota: se il convertitore di segnale DADC-144DT o un componente non compare nell'elenco, il motivo potrebbe essere che l'unità
- non è stata accesa,
- è in una sottorete diversa,
- non è in grado di sincronizzarsi con le altre unità Dante.
Tuttavia, se si presenta uno dei due motivi citati per ultimi, l'unità Dante dovrebbe apparire almeno nella scheda "Device Info" o "Clock Status" nella vista di rete. Una soluzione rapida a questo problema potrebbe essere quella di spegnere e riaccendere l'unità o di scollegare e ristabilire la connessione allo switch di rete. Per ulteriori informazioni consultare il manuale utente di Dante Controller di Audinate.

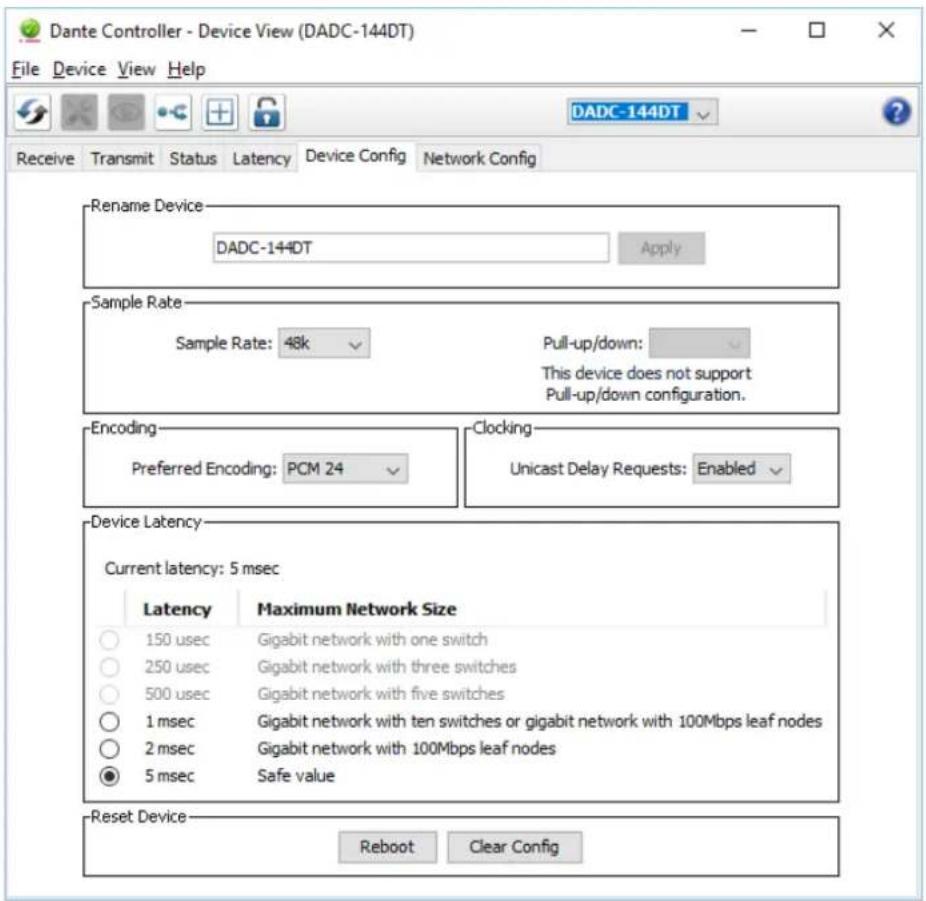

3) Nella barra dei menu del controller Dante, selezionare "Device / Device View" o utilizzare la scorciatoia Ctrl+D. Si aprirà la finestra Device View.
4) Selezionare "DADC-144DT" nella barra del menu a discesa visualizzato sotto la barra dei menu.
5) La terza barra può essere utilizzata per indicare le informazioni sull'unità e per effettuare le impostazioni. Selezionare la scheda "Device Config" (vedere la figura 4).
6) Regolare la "Sample Rate" sul partner di connessione desiderato o impostare una frequenza di campionamento comune diversa per entrambe le unità, se necessario.
7) Nel campo "Rename Device", il nome utilizzato per l'unità nella rete Dante può essere modificato (ad esempio con un nome specifico che si riferisce al luogo di installazione). Fare clic su "Apply" per confermare la modifica.
8) Utilizzare la scheda "Network Config" per modificare le impostazioni di rete per l'interfaccia Dante di DADC-144DT, se necessario.
7.3 Routing con il controller Dante
Per assegnare i segnali di ingresso e i segnali di uscita delle unità corrispondenti:
1) Sotto "Routing" nella finestra "Network View", fare clic su ⊕ per aprire i canali dell'unità desiderata sotto "Dante Transmitters" e i canali del partner di connessione desiderato sotto "Dante Receivers" (vedere la figura 5).
2) Spostarsi dalla colonna del canale di trasmissione Dante alla linea del canale di ricezione Dante desiderato e fare clic sul campo nel punto di intersezione.
3) Attendere che il campo mostri un cerchio verde con un segno di spunta bianco √.
Ripetere i passaggi per le connessioni aggiuntive.
Nota: i canali di trasmissione di un DADC-144DT non possono essere collegati ai canali di ricezione della stessa unità.
Una guida per l'utente in inglese per Dante Controller è disponibile per il download sul sito Web di Audinate:
Sensibilità: ..... 5,7 mV–2,3 V
Impedenza: ..... 5,3kΩ
Connessione: ..... XLR, bilanciata
Alimentazione
phantom: ..... 48 V, può essere attivata separatamente per ciascun ingresso
Uscite CH1–CH4
Max. tensione: ..... 2,3V
Impedenza: .....200Ω
Connessione: ..... XLR, bilanciata
Dante
Canali di input: ..... 4
Canali di uscita: . . . . 4
Risoluzione: ..... 16–32 bit
Frequenza di
Fattore di distorsione: . < 0,005 %
Rapporto S/R: ..... > 90 dB
Temperatura ambiente: 0–40°C
Alimentazione elettrica
Tensione di rete: . . . . 230 V/50 Hz
Potenza assorbita: .. 15 VA max.
Dimensioni
Larghezza
(con staffe): ..... 434 mm (482 mm)
Altezza: 44,5 mm (1 RS)
Profondità: ..... 238 mm
Peso: 3,3 kg
Configurazione pin
Ingressi:
| 1 | Terra |
| 2 | Segnale +, +48 V alimentazione phantom (attivabile) |
| 3 | Segnale –, alimentazione phantom +48 V (attivabile) |
Uscite:
| 1 Terra | |
| 2 | Segnale + |
| 3 | Segnale - |
Soggetto a modifiche tecniche.
