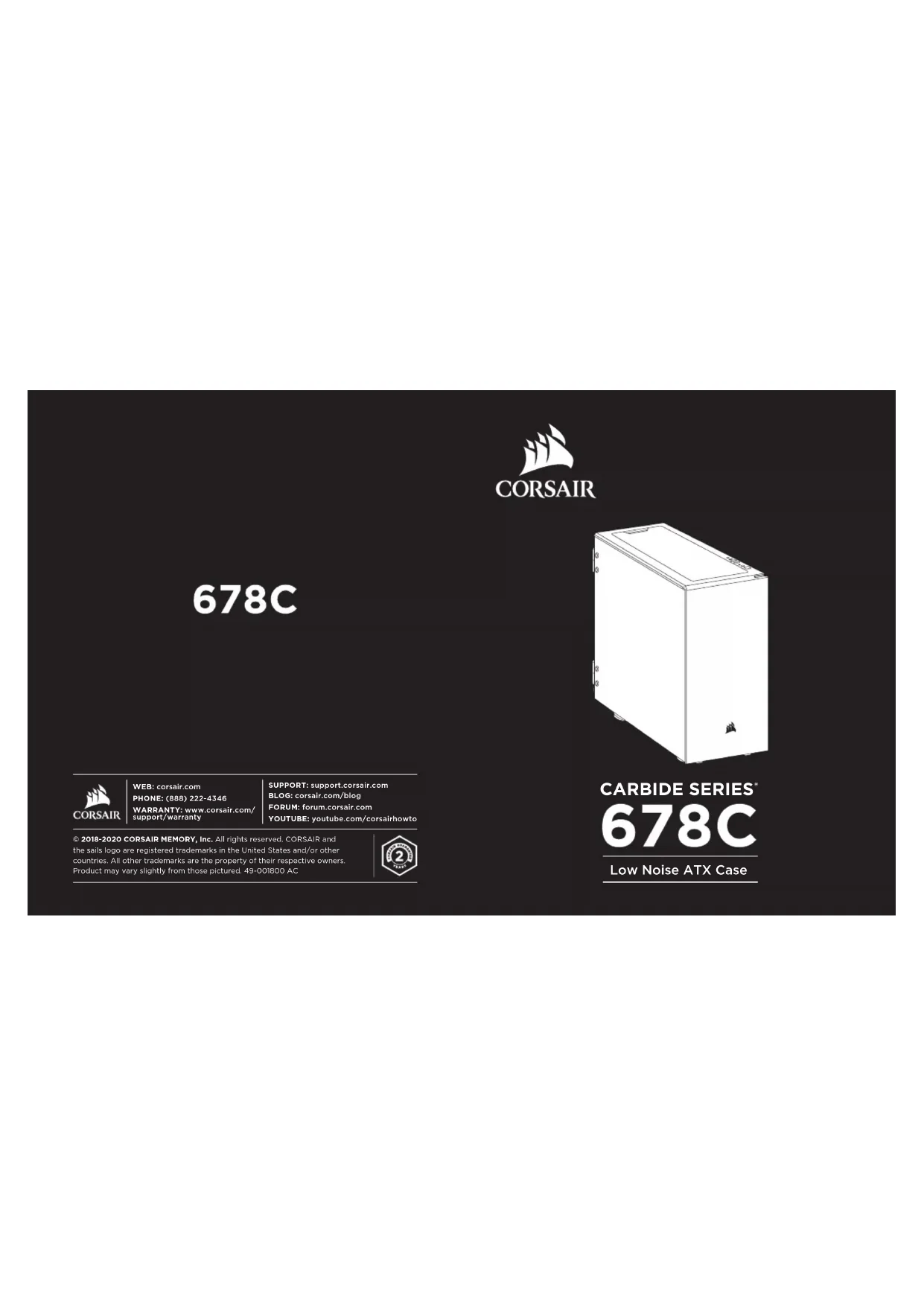

Carbide 678C - Unite Centrale CORSAIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier d'ordinateur (unité centrale) moyen tour
Marque	Corsair
Modèle	Carbide 678C
Dimensions (L x l x H)	549 mm x 239 mm x 549 mm
Poids	Environ 15 kg
Matériau	Acier, plastique, verre trempé (panneau latéral)
Couleur	Noir
Facteur de forme de la carte mère	E-ATX, ATX, Micro-ATX, Mini-ITX
Dimensions max de la carte mère	305 mm x 280 mm (E-ATX)
Emplacements d'extension	8 (PCIe)
Baies de stockage	2x 3,5" (internes), 2x 2,5" (internes), 1x 5,25" (externe)
Ventilateurs inclus	3x 140 mm PWM (avant)
Emplacements ventilateurs	Avant: 3x 120 mm / 2x 140 mm ; Haut: 3x 120 mm / 3x 140 mm ; Bas: 2x 120 mm / 2x 140 mm ; Arrière: 1x 120 mm / 1x 140 mm
Compatibilité radiateurs	Avant: 360/280 mm ; Haut: 420/380 mm ; Arrière: 140/120 mm
Longueur max carte graphique	370 mm
Hauteur max processeur	170 mm
Longueur max bloc d'alimentation	225 mm
Alimentation incluse	Non
Panneau avant	Articulé avec filtre anti-poussière
Panneaux latéraux	Panneau en verre trempé (côté gauche), panneau en acier avec isolation phonique (côté droit)
Isolation phonique	Oui, sur panneaux latéral et supérieur
Connecteurs avant	USB 3.0, USB 3.1 Type-C, audio jack
Filtres anti-poussière	Oui, amovibles (avant, haut, bas)
Répéteur PWM	Oui, pour ventilateurs
Entretien	Nettoyer les filtres anti-poussière régulièrement à l'eau savonneuse
Sécurité	Utiliser uniquement avec du matériel compatible, respecter les polarités des connecteurs LED
Garantie	2 ans (pièces)
Certifications	CE, FCC, CAN ICES-003(B)/NMB-003(B)

FOIRE AUX QUESTIONS - Carbide 678C CORSAIR

Quelles sont les dimensions du boîtier Carbide 678C ?

Le boîtier mesure 549 mm de long, 239 mm de large et 549 mm de haut, pour un poids d'environ 15 kg.

Quelle carte mère puis-je installer ?

Ce boîtier accepte les formats E-ATX (jusqu'à 305 x 280 mm), ATX, Micro-ATX et Mini-ITX.

Combien de ventilateurs puis-je installer ?

Vous pouvez installer jusqu'à 3 ventilateurs de 120 mm ou 2 de 140 mm à l'avant, 3 de 120/140 mm en haut, 2 de 120/140 mm en bas et 1 de 120/140 mm à l'arrière. Trois ventilateurs PWM de 140 mm sont inclus à l'avant.

Quels types de radiateurs de watercooling sont compatibles ?

Le boîtier supporte des radiateurs de 360/280 mm à l'avant, 420/380 mm en haut et 140/120 mm à l'arrière.

Quelle est la longueur maximale de la carte graphique ?

La carte graphique peut mesurer jusqu'à 370 mm de longueur.

Quelle est la hauteur maximale du refroidisseur CPU ?

Le refroidisseur CPU peut atteindre 170 mm de hauteur.

Quelle est la longueur maximale du bloc d'alimentation ?

Le bloc d'alimentation peut mesurer jusqu'à 225 mm de long.

Le boîtier est-il livré avec une alimentation ?

Non, l'alimentation n'est pas incluse. Vous devez en acheter une séparément.

Comment nettoyer les filtres anti-poussière ?

Les filtres sont amovibles : retirez-les et lavez-les à l'eau tiède savonneuse. Laissez sécher complètement avant de les remettre en place.

Où puis-je obtenir des pièces de rechange ou une assistance ?

Rendez-vous sur le site support.corsair.com pour demander une RMA (autorisation de retour) ou consulter la documentation. Les ventilateurs, filtres et vis de rechange sont disponibles via le support Corsair.

MODE D'EMPLOI Carbide 678C CORSAIR

Longueur 549mm
Largeur 239mm
Haute? 49mm Longeur maximaie cie carte graphique. 370mm
Hauteur maximale du processeur 170mm
Longueur maximal du bloc d'alimentation 225mm

Emplacements des ventilateurs:

Compatibilité des radiateurs:

Avant 360mm/280mm

Haut 420mm/380mm

Arriere 140mm/120mm

Necessite que le lecteur optic sait demonte

Vis de ventilateur courtes

Vis pour carto mero

Vis pour lecteur
optique/disque SSD

Support pour carte mère

Vis de ventilateur longues

Attaches pour cables

Vis pour disque dur

CARACTERISTIQUES DU BOITIER

A - Panneau latorial robuste avec matériel insonorisant
B - Panneau supérieur robuste avec matériel insonorisan
C- 3x Ventilatateur PWM de 140mm
D-Panncau avant articulo

E - Filtre Anti-poussiere

F Plateaux de disque dur

G - Plateaux de disque 55D

H - Répéteur PWM pour ventilateur

Porto on verro trompe

RETRAIT DES PANNEAUX LATÉRAUX
INSTALLATION DE LA CARTE MÈRE

E-ATX:305mm x 280mm

INSTALLATION DES SSD
INSTALLATION DU BLOC D'ALIMENTATION

INSTALLATION DES CARTES PCI-eINSTALLATION DES DISQUES DURS
INSTALLATION D'UN LECTEUR OPTIQUE 5,25"
RETRAIT DU PANNEAU AVANT

OUVERTURE DES PANNEAUX LATERAUX ET AVANT

INSTALLATION DES CONNECTEURS E/S AVANT

REPÉTEUR PWM POUR VENTILATEUR

FOIRE AUX QUESTIONS

1. La polarité est-elle importante pour l'alimentation du panneau d'E/S
   et le cavalier de réinitialisation?
   Non, uniquement pour les cavailiers à LED.

2. À qui dispos-se m'accorder si mon boitier est endommage à l'arrivée ou lorsqu'un ventilateur ne fonctionné plus?
   Vouillez vous rendre sur le site support.corsair.com et demandez une RMA
   (authorisation de return de marchandise) pour que nous puissions
   remplacieroulespiecesendomm

3. Où puis-je monter un ventilateur?

Emplacements des fixations de ventilateur
Avant 3x120mm / 2x140mm
Haut 3x120mm / 3x140mm
Bas 2x120mm / 2x140mm
Arrière 1x120mm / 1x140mm

Pour en savoir plus sur ce boitler, veuillus yours rondre sur le site corsair.com

à la page des produits.

Conformément à la directive europeenne 2012/93/AE, et ain d'atteiné un certain nombre d'objectifs en matière de protection de l'environnement, les régles suivantes doivent être appliquées.

• Elles concernant les décerts d'emploi et électriques. Le pictogramme "picoit" depuis sur le produit, son manufactur de son et son emballage indique que le produit est soumis à cette réglementation.
• Le consommateur doit restorer le produit usageer aux propriétaires ou les clients, qu'en soins ne s'est pas remitté à un revenuier. Un perceptant entre la recyclage des produits, le consommateur contribueira à la protection de notre environnement. C'est un ecte ecologique.

Histoire de l'oxon, et r'oxyde grot (golondro)
L'oxyde de la saine, et le styrol kele kistei saient med houchoinsingrasall.

• Forpocrer e pigtig vet loa retumene elektriskog elektronikus utyat ved enay levetnoi tll offertige opposelmingskuer, oppsett st defte formel ltl usgalsdode for slik utyst. Detjolier rundt dette or oefinant - Lowerkat det respezivland. Dette symbole pa produktu, bruxsnvisninger enfer foroaksinen fortaler et protukut fallen inn under disse beilengesie. Vet resinkruing, gionorv av matelotel otar a ndre mater y frittigere gammell utyst dirb du par en vigtig mate tla b ascetye var feltes miljal

YIOTAEEH XETIKA ME THN IPOSTEAI PRIDAAANTOT

Cer appellé rénummable de la class B respectée toutes les exigences du Règlement sur la matière brouilleur du Canada CANICES (B)/NMB-3 (S)

CORASIR MEMORY, Inc. octobre que son equipment est conforme aux directives 201/65/JUE. Une copie de la ordération de conformité originale peut être obtenu en cas d'une dépréciation de l'entreprise à l'adresse corsoir, conj./documentation.
