Carbide 678C - Unite Centrale CORSAIR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Caja de computadora (unidad central) torre mediana
Marca	Corsair
Modelo	Carbide 678C
Dimensiones (Largo x Ancho x Alto)	549 mm x 239 mm x 549 mm
Peso	Aproximadamente 15 kg
Material	Acero, plástico, vidrio templado (panel lateral)
Color	Negro
Factor de forma de la placa base	E-ATX, ATX, Micro-ATX, Mini-ITX
Dimensiones máximas de la placa base	305 mm x 280 mm (E-ATX)
Ranuras de expansión	8 (PCIe)
Bahías de almacenamiento	2x 3,5" (internas), 2x 2,5" (internas), 1x 5,25" (externa)
Ventiladores incluidos	3x 140 mm PWM (frontal)
Ubicaciones de ventiladores	Frontal: 3x 120 mm / 2x 140 mm ; Superior: 3x 120 mm / 3x 140 mm ; Inferior: 2x 120 mm / 2x 140 mm ; Trasero: 1x 120 mm / 1x 140 mm
Compatibilidad de radiadores	Frontal: 360/280 mm ; Superior: 420/380 mm ; Trasero: 140/120 mm
Longitud máxima de la tarjeta gráfica	370 mm
Altura máxima del procesador	170 mm
Longitud máxima de la fuente de alimentación	225 mm
Fuente de alimentación incluida	No
Panel frontal	Abatible con filtro antipolvo
Paneles laterales	Panel de vidrio templado (lado izquierdo), panel de acero con aislamiento acústico (lado derecho)
Aislamiento acústico	Sí, en paneles lateral y superior
Conectores frontales	USB 3.0, USB 3.1 Tipo-C, jack de audio
Filtros antipolvo	Sí, extraíbles (frontal, superior, inferior)
Repetidor PWM	Sí, para ventiladores
Mantenimiento	Limpiar los filtros antipolvo regularmente con agua jabonosa
Seguridad	Usar solo con hardware compatible, respetar las polaridades de los conectores LED
Garantía	2 años (piezas)
Certificaciones	CE, FCC, CAN ICES-003(B)/NMB-003(B)

Preguntas frecuentes - Carbide 678C CORSAIR

¿Cuáles son las dimensiones de la caja Carbide 678C?

La caja mide 549 mm de largo, 239 mm de ancho y 549 mm de alto, con un peso de aproximadamente 15 kg.

¿Qué placa base puedo instalar?

Esta caja acepta formatos E-ATX (hasta 305 x 280 mm), ATX, Micro-ATX y Mini-ITX.

¿Cuántos ventiladores puedo instalar?

Puede instalar hasta 3 ventiladores de 120 mm o 2 de 140 mm en la parte frontal, 3 de 120/140 mm en la superior, 2 de 120/140 mm en la inferior y 1 de 120/140 mm en la trasera. Se incluyen tres ventiladores PWM de 140 mm en la parte frontal.

¿Qué tipos de radiadores de refrigeración líquida son compatibles?

La caja admite radiadores de 360/280 mm en la parte frontal, 420/380 mm en la superior y 140/120 mm en la trasera.

¿Cuál es la longitud máxima de la tarjeta gráfica?

La tarjeta gráfica puede medir hasta 370 mm de largo.

¿Cuál es la altura máxima del disipador de CPU?

El disipador de CPU puede alcanzar 170 mm de altura.

¿Cuál es la longitud máxima de la fuente de alimentación?

La fuente de alimentación puede medir hasta 225 mm de largo.

¿La caja viene con una fuente de alimentación?

No, la fuente de alimentación no está incluida. Debe comprar una por separado.

¿Cómo limpiar los filtros antipolvo?

Los filtros son extraíbles: retírelos y lávelos con agua tibia y jabón. Déjelos secar completamente antes de volver a colocarlos.

¿Dónde puedo obtener piezas de repuesto o asistencia?

Visite el sitio support.corsair.com para solicitar una RMA (autorización de devolución) o consultar la documentación. Los ventiladores, filtros y tornillos de repuesto están disponibles a través del soporte de Corsair.

MANUAL DE USUARIO Carbide 678C CORSAIR

Kabelinder Abrazadas para cables

Longitud. 549mm
Anchura 239mm
Altura. 497mm
Longitud maximizing de GPU 370mm
Longitud maxima de CPU 170mm
Longitudmaxima de la PSU 225mm

Ubicación del ventilador:

Dolantero. 3x120mm/2x140mm
Superior 3x120mm/3x140mm
Posterior 1x120mm/1x140mm
Parte inferior 2x120mm/2x140mm

Compatible del radiador:

Delantero. 360mm/280mm
Superior 420mm*/360mm
Posterior 140mm/120mm

Es necesano extraer unidad de disco optico

CONTENIDO DEL KIT DE ACCESORIOS

Tornillos cortos para
ventiladores

Tornillos para MBD

× 8

ventilador largos
Separador para placabase

Tornillos para HDD

Abrazaderas para cables

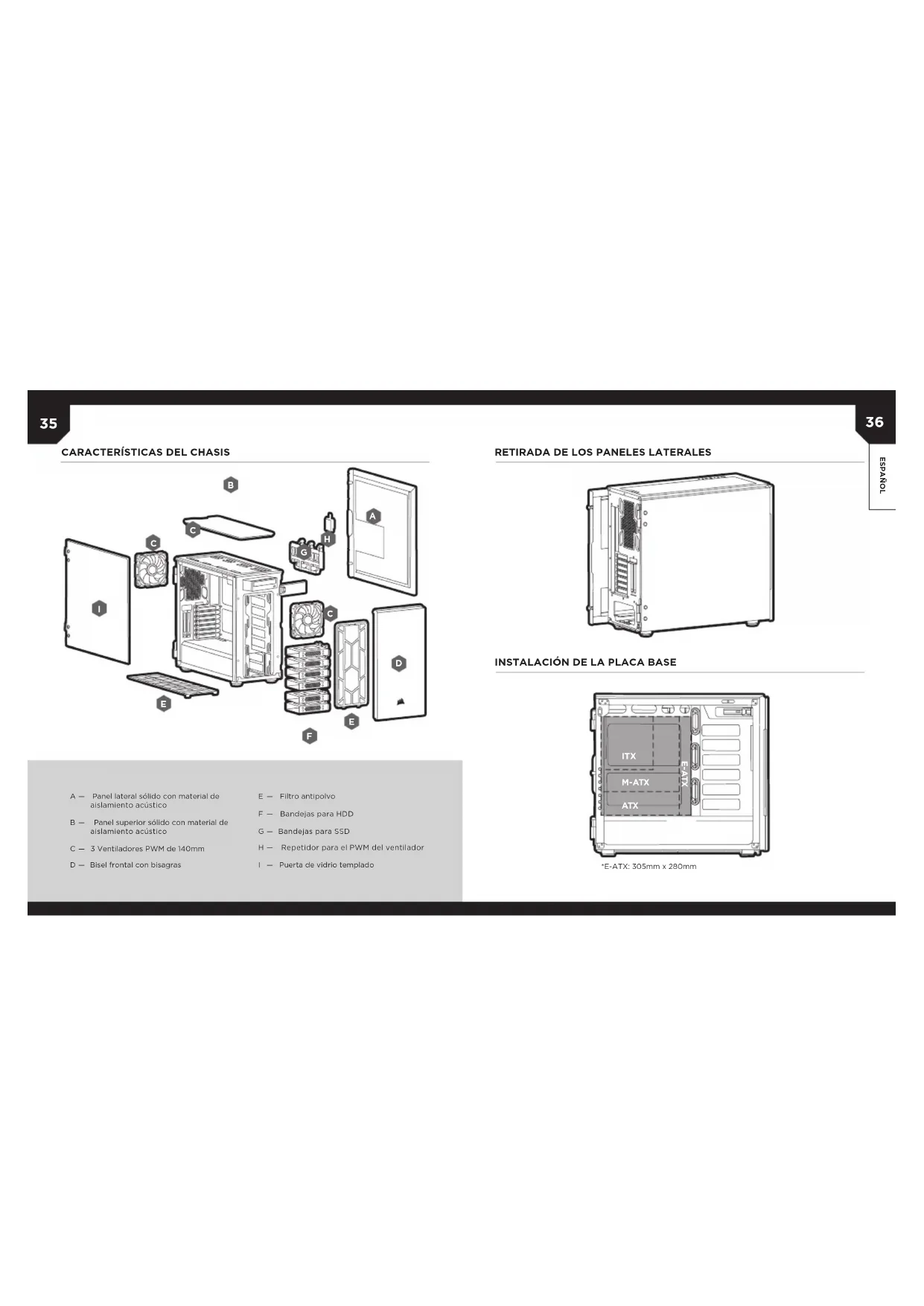

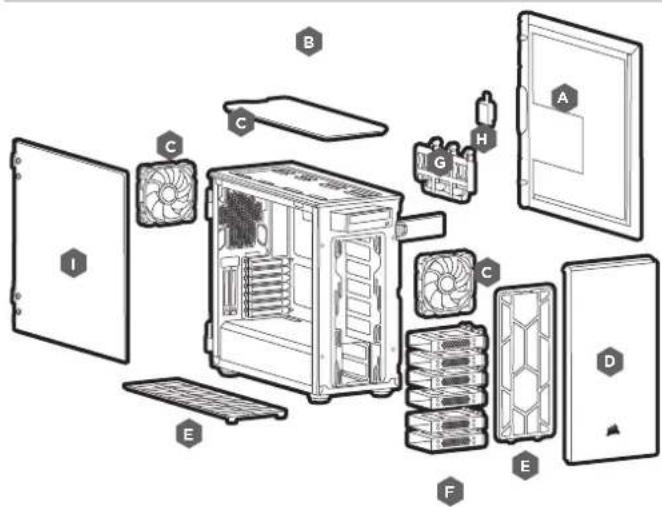

CHARACTERISTICAS DEL CHASIS

A - Panel lateral solido con material de aislamento acustico
B - Panel superior sidió con material do aislamonto acustico
C-3 Ventiladores PWM de 140mm
D-Bisol frontal con bisagras

E - Filtrato antipolvo
F-Bandejas para HDD
G-Bandojas para SSD
H - Repetidor para el PWM del ventilador
I - Puerta de vidrio templado

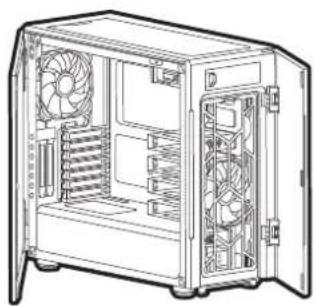

RETIRADA DE LOS PANELES LATERALES

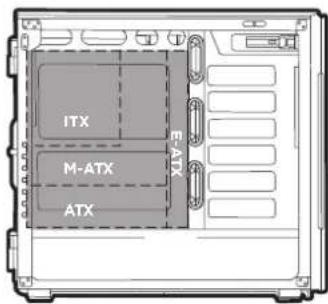

INSTALACION DE LA PLACA BASE

E-ATX:305mm x 280mm

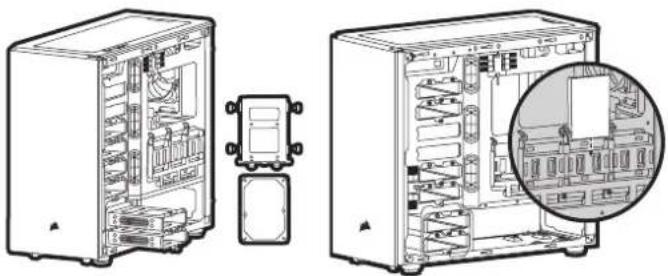

INSTALACION DE LAS UNIDADES HDD

INSTALACION DE LAS UNIDADES SSD

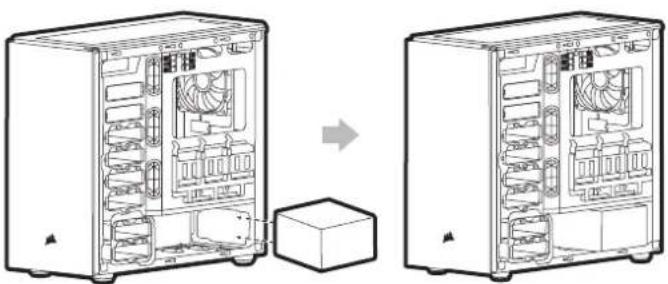

INSTALACION DE LA PSU

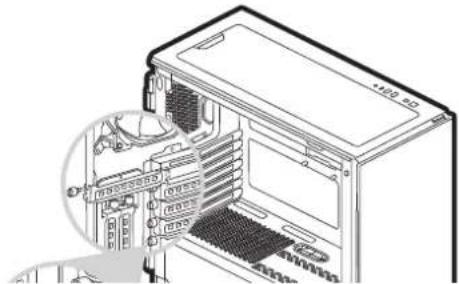

INSTALACION DE LAS TARJETAS PCI-e

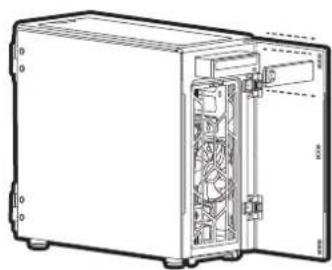

INSTALAR UNA UNIDAD DE 5,25 PULGADAS (UNIDAD DE DISCO OPTICO ODD)

RETIRADA DEL EMBELLECEDOR FRONTAL

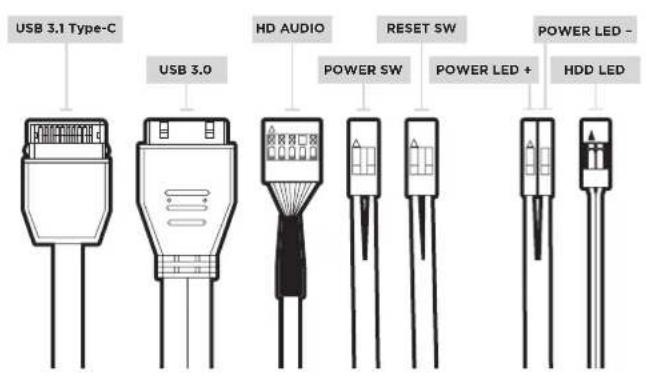

INSTALACION DE LOS CONECTORES DE E/S FRONTALES

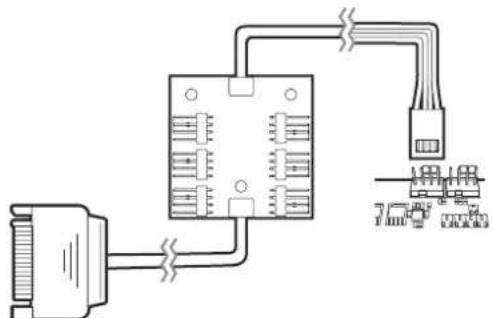

REPETIDOR PARA EL PWM DEL VENTILADORABRIR LOS PANELES DEL

PREGUNTAS MÁS FRECUYENTES

1. ?Hay que tener en cuenta la polaridad con la alimentacion y el cebazal de restablecimiento del panel de E/S? No, solo los cebazales LED.

2. Con quien debo poneme en contacto si recibo mi chasis dañado o si uno de los ventiladores debería de configurar? Vaya a support.corsair.com y solicite un RMA para que podamos reemplazar las piezas dañadas.

3. Donde能把 montar un ventilador?

Puntos de montaje del ventilador

Parte delantera 3x120mm / 2x140mm

Parto superior 3x120mm / 3x140mm

Parte Inferior 2x120mm / 2x140mm

Parto posterior 1x120mm / 1x140mm

Para Obtener mas informacion sobre este chassis, visite la pagina del producto en corsair.com.

ESPECIFICAÇE SO GABINETE

E - Filtrdo peoira
F-Bandejas para HDD
G-Bandojas para SSD
H—Repetidor de ventoinha PWM
Portado vidro temporado

REMOVER OS PAINEIS LATERAIS
INSTALARAPLACA-MAE

E-ATX:305mm x 280mm

• es aplicar la asignante.
• Los operados electricos y electrónicos, asi como los pilos y las pilas reecargables, no se delude evicuar en la月下旬.
• El usuario que legalmente obligado aellar los operados electrécios y electrónicos, asi como pilos y pilas reecargables, al final de su vida unto los+puestos de recogía comunesa o a devolverlos al lugar donde el asaguado.
• Los detolles quecauten clarificados por ley de cieqa pallas.
  Elsicapo en el producto, en las instructaciones de uso o en el imbecido como reference al ojo. Gracias e roscólico, el asaguado, con el asaguado, no se delude.
• En el asaguado, no se delude de aparatos usinos, contribuire Usted de forma importante a la protección de是我国 radio.

NOTA EM PROTECCAO AMBIENTAL

CONSOAR MEMORY, Inc.declare that sales equi opcoml con las directs 201/65/UE. Puede oner un copia de la declaracion de conformidad original en "corsoar.com-documentation".

A CORSAIR MEMORY. Inc. declara que es这套 eclampsión está en conformidad como de Direita 2011/65/JL.
E posible oc'erbera una copía da occlusionación de conformidad original alravazdo del endreco "corsoir.com-documentation"
