Carbide 678C - Центральный Блок CORSAIR - Бесплатное руководство пользователя

Тип продукта	Корпус компьютера (системный блок) формата Mid Tower
Бренд	Corsair
Модель	Carbide 678C
Размеры (Д x Ш x В)	549 мм x 239 мм x 549 мм
Вес	Примерно 15 кг
Материал	Сталь, пластик, закаленное стекло (боковая панель)
Цвет	Черный
Форм-фактор материнской платы	E-ATX, ATX, Micro-ATX, Mini-ITX
Макс. размеры материнской платы	305 мм x 280 мм (E-ATX)
Слоты расширения	8 (PCIe)
Отсеки для накопителей	2x 3,5" (внутренние), 2x 2,5" (внутренние), 1x 5,25" (внешний)
Вентиляторы в комплекте	3x 140 мм PWM (спереди)
Места для вентиляторов	Спереди: 3x 120 мм / 2x 140 мм; Сверху: 3x 120 мм / 3x 140 мм; Снизу: 2x 120 мм / 2x 140 мм; Сзади: 1x 120 мм / 1x 140 мм
Совместимость с радиаторами	Спереди: 360/280 мм; Сверху: 420/380 мм; Сзади: 140/120 мм
Макс. длина видеокарты	370 мм
Макс. высота процессорного кулера	170 мм
Макс. длина блока питания	225 мм
Блок питания в комплекте	Нет
Передняя панель	Откидная с пылевым фильтром
Боковые панели	Панель из закаленного стекла (слева), стальная панель с шумоизоляцией (справа)
Шумоизоляция	Да, на боковой и верхней панелях
Разъемы на передней панели	USB 3.0, USB 3.1 Type-C, аудиоразъем
Пылевые фильтры	Да, съемные (спереди, сверху, снизу)
Повторитель PWM	Да, для вентиляторов
Обслуживание	Регулярно очищайте пылевые фильтры мыльной водой
Безопасность	Используйте только с совместимым оборудованием, соблюдайте полярность разъемов LED
Гарантия	2 года (запасные части)
Сертификаты	CE, FCC, CAN ICES-003(B)/NMB-003(B)

Часто задаваемые вопросы - Carbide 678C CORSAIR

Каковы размеры корпуса Carbide 678C ?

Корпус имеет длину 549 мм, ширину 239 мм и высоту 549 мм, вес примерно 15 кг.

Какую материнскую плату я могу установить?

Этот корпус поддерживает форм-факторы E-ATX (до 305 x 280 мм), ATX, Micro-ATX и Mini-ITX.

Сколько вентиляторов я могу установить?

Вы можете установить до 3 вентиляторов 120 мм или 2 по 140 мм спереди, 3 по 120/140 мм сверху, 2 по 120/140 мм снизу и 1 по 120/140 мм сзади. В комплекте три вентилятора PWM 140 мм спереди.

Какие типы радиаторов водяного охлаждения совместимы?

Корпус поддерживает радиаторы 360/280 мм спереди, 420/380 мм сверху и 140/120 мм сзади.

Какова максимальная длина видеокарты?

Видеокарта может иметь длину до 370 мм.

Какова максимальная высота процессорного кулера?

Процессорный кулер может достигать 170 мм в высоту.

Какова максимальная длина блока питания?

Блок питания может иметь длину до 225 мм.

Корпус поставляется с блоком питания?

Нет, блок питания не входит в комплект. Вам нужно приобрести его отдельно.

Как очистить пылевые фильтры?

Фильтры съемные: снимите их и промойте теплой мыльной водой. Дайте полностью высохнуть перед установкой обратно.

Где я могу получить запасные части или поддержку?

Посетите сайт support.corsair.com для запроса RMA (разрешение на возврат) или ознакомления с документацией. Запасные вентиляторы, фильтры и винты доступны через службу поддержки Corsair.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Carbide 678C CORSAIR

Longueur 549mm
Largeur 239mm
Haute? 49mm Longeur maximaie cie carte graphique. 370mm
Hauteur maximale du processeur 170mm
Longueur maximal du bloc d'alimentation 225mm

Emplacements des ventilateurs:

Compatibilité des radiateurs:

Avant 360mm/280mm

Haut 420mm/380mm

Arriere 140mm/120mm

Necessite que le lecteur optic sait demonte

Vis de ventilateur courtes

Vis pour carto mero

Vis pour lecteur
optique/disque SSD

Support pour carte mère

Vis de ventilateur longues

Attaches pour cables

Vis pour disque dur

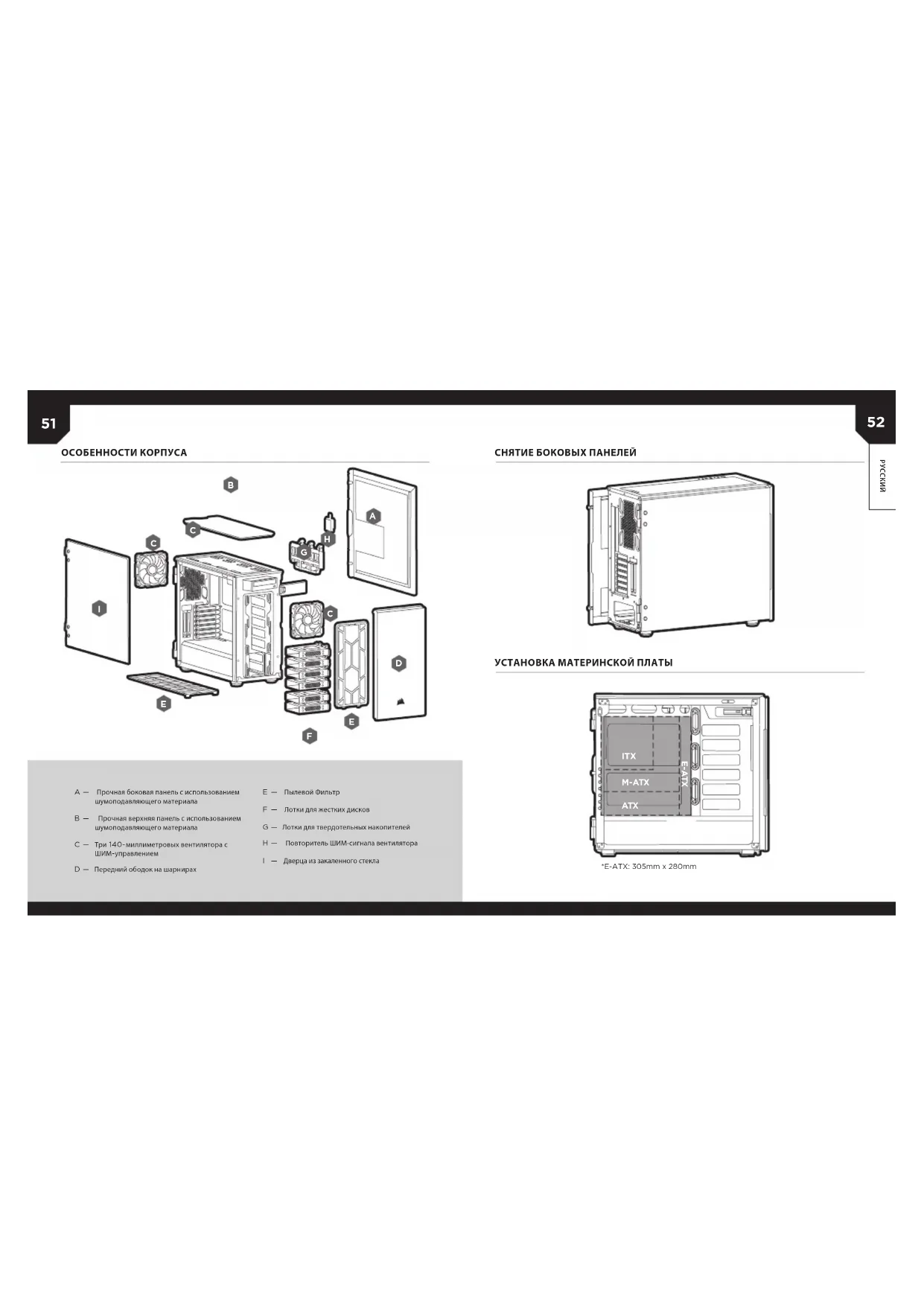

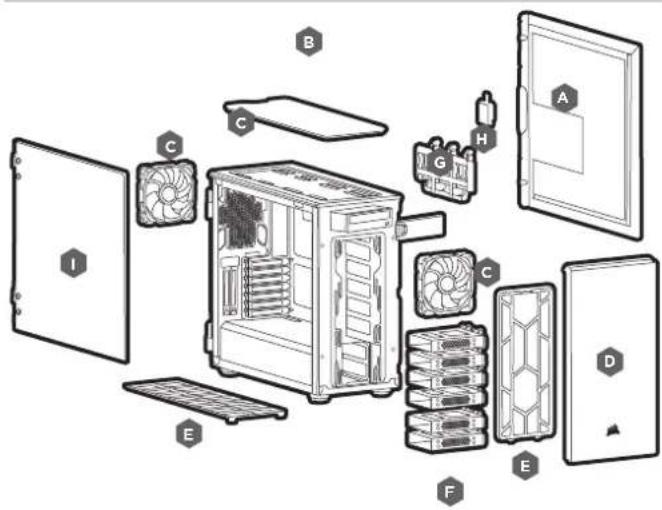

CARACTERISTIQUES DU BOITIER

A - Panneau latorial robuste avec matériel insonorisant
B - Panneau supérieur robuste avec matériel insonorisan
C- 3x Ventilatateur PWM de 140mm
D-Panncau avant articulo

E - Filtre Anti-poussiere

F Plateaux de disque dur

G - Plateaux de disque 55D

H - Répéteur PWM pour ventilateur

Porto on verro trompe

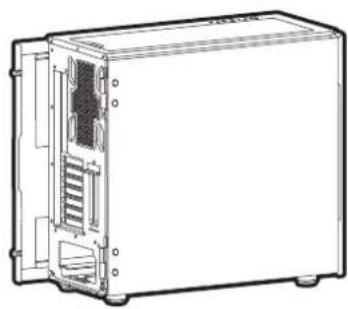

RETRAIT DES PANNEAUX LATÉRAUX

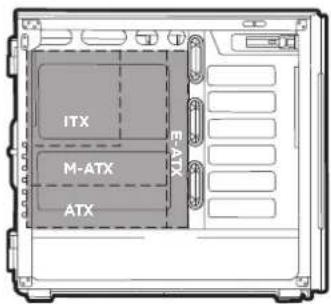

INSTALLATION DE LA CARTE MÈRE

E-ATX:305mm x 280mm

INSTALLATION DES SSD

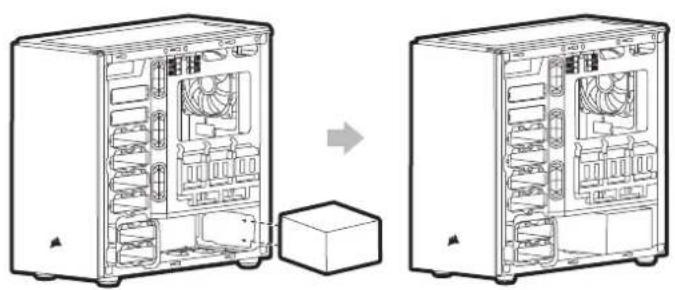

INSTALLATION DU BLOC D'ALIMENTATION

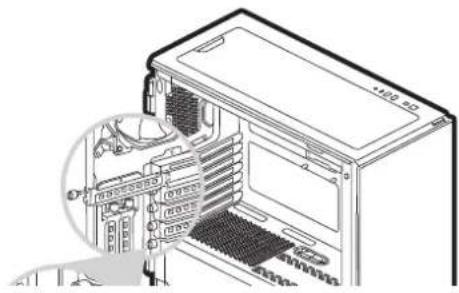

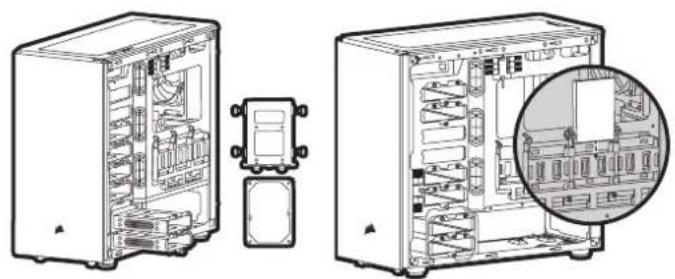

INSTALLATION DES CARTES PCI-eINSTALLATION DES DISQUES DURS
INSTALLATION D'UN LECTEUR OPTIQUE 5,25"

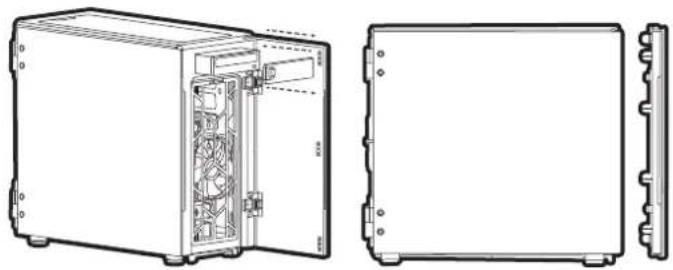

RETRAIT DU PANNEAU AVANT

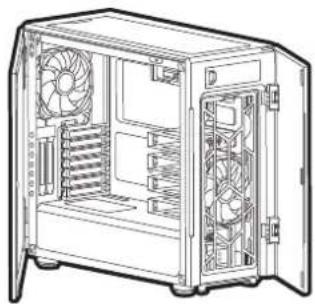

OUVERTURE DES PANNEAUX LATERAUX ET AVANT

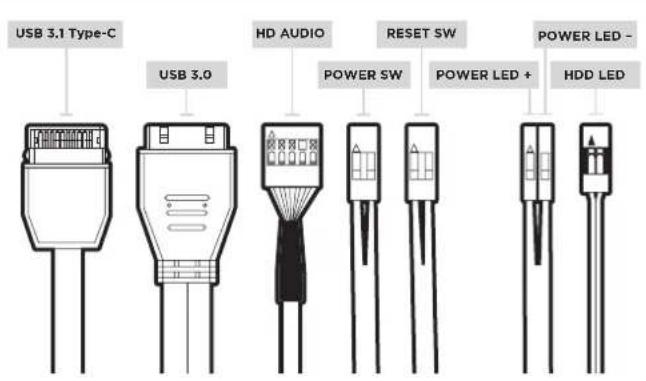

INSTALLATION DES CONNECTEURS E/S AVANT

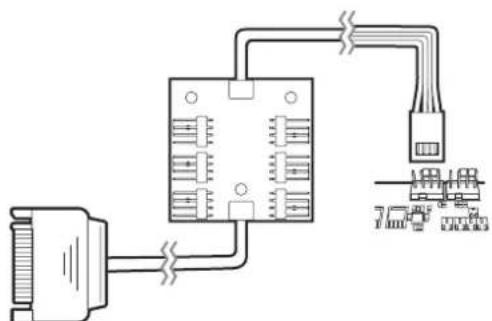

REPÉTEUR PWM POUR VENTILATEUR

FOIRE AUX QUESTIONS

1. La polarité est-elle importante pour l'alimentation du panneau d'E/S
   et le cavalier de réinitialisation?
   Non, uniquement pour les cavailiers à LED.

2. À qui dispos-se m'accorder si mon boitier est endommage à l'arrivée ou lorsqu'un ventilateur ne fonctionné plus?
   Vouillez vous rendre sur le site support.corsair.com et demandez une RMA
   (authorisation de return de marchandise) pour que nous puissions
   remplacieroulespiecesendomm

3. Où puis-je monter un ventilateur?

Emplacements des fixations de ventilateur
Avant 3x120mm / 2x140mm
Haut 3x120mm / 3x140mm
Bas 2x120mm / 2x140mm
Arrière 1x120mm / 1x140mm

Pour en savoir plus sur ce boitler, veuillus yours rondre sur le site corsair.com

à la page des produits.

Conformément à la directive europeenne 2012/93/AE, et ain d'atteiné un certain nombre d'objectifs en matière de protection de l'environnement, les régles suivantes doivent être appliquées.

• Elles concernant les décerts d'emploi et électriques. Le pictogramme "picoit" depuis sur le produit, son manufactur de son et son emballage indique que le produit est soumis à cette réglementation.
• Le consommateur doit restorer le produit usageer aux propriétaires ou les clients, qu'en soins ne s'est pas remitté à un revenuier. Un perceptant entre la recyclage des produits, le consommateur contribueira à la protection de notre environnement. C'est un ecte ecologique.

Histoire de l'oxon, et r'oxyde grot (golondro)
L'oxyde de la saine, et le styrol kele kistei saient med houchoinsingrasall.

• Forpocrer e pigtig vet loa retumene elektriskog elektronikus utyat ved enay levetnoi tll offertige opposelmingskuer, oppsett st defte formel ltl usgalsdode for slik utyst. Detjolier rundt dette or oefinant - Lowerkat det respezivland. Dette symbole pa produktu, bruxsnvisninger enfer foroaksinen fortaler et protukut fallen inn under disse beilengesie. Vet resinkruing, gionorv av matelotel otar a ndre mater y frittigere gammell utyst dirb du par en vigtig mate tla b ascetye var feltes miljal

YIOTAEEH XETIKA ME THN IPOSTEAI PRIDAAANTOT

Cer appellé rénummable de la class B respectée toutes les exigences du Règlement sur la matière brouilleur du Canada CANICES (B)/NMB-3 (S)

CORASIR MEMORY, Inc. octobre que son equipment est conforme aux directives 201/65/JUE. Une copie de la ordération de conformité originale peut être obtenu en cas d'une dépréciation de l'entreprise à l'adresse corsoir, conj./documentation.
