| Marque | TECHNOLINE |
| Modèle | WS 9132 |
| Type de produit | Station météo |
| Alimentation station | 2 piles LR03 AAA |
| Alimentation capteur extérieur | 2 piles LR06 AA |
| Réception radio DCF | Oui, synchronisation automatique |
| Affichage de l'heure | Format 12 ou 24 heures |
| Alarme quotidienne | Oui, avec fonction de rappel (1-60 min ou désactivé) |
| Mémoire des valeurs min/max | Température et humidité intérieure/extérieure |
| Plage de température intérieure | -9,9°C à 50°C (14,2°F à 122°F) |
| Plage de température extérieure | -25°C à 50°C (-13°F à 122°F) |
| Précision température | ±1°C (0°C à 40°C), ±2°C (autres plages) |
| Plage d'humidité | 20% à 95% HR |
| Précision humidité | ±5% (40-80% HR), ±8% (autres plages) |
| Capteur extérieur sans fil | 3 canaux, fréquence 433,92 MHz |
| Portée RF | 30 mètres en espace dégagé |
| Prévisions météo | Symboles : ensoleillé, partiellement nuageux, nuageux, pluvieux |
| Pression barométrique | 850-1100 hPa, précision ±5 hPa |
| Alerte de gel | Oui, de -1°C à +2,9°C |
| Indicateur de piles faibles | Oui |
| Utilisation | Intérieur uniquement |
| Nettoyage | Chiffon doux et sec, éviter l'eau et produits corrosifs |
| Consignes de sécurité | Respecter polarité des piles, ne pas ouvrir le boîtier, ne pas jeter au feu |
FOIRE AUX QUESTIONS - WS 9132 TECHNOLINE
Questions des utilisateurs sur WS 9132 TECHNOLINE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Station Météo au format PDF gratuitement ! Retrouvez votre notice WS 9132 - TECHNOLINE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WS 9132 de la marque TECHNOLINE.
MODE D'EMPLOI WS 9132 TECHNOLINE
$$ 20\sim 39\% ,81 - 95 \% : \pm 8\% $$

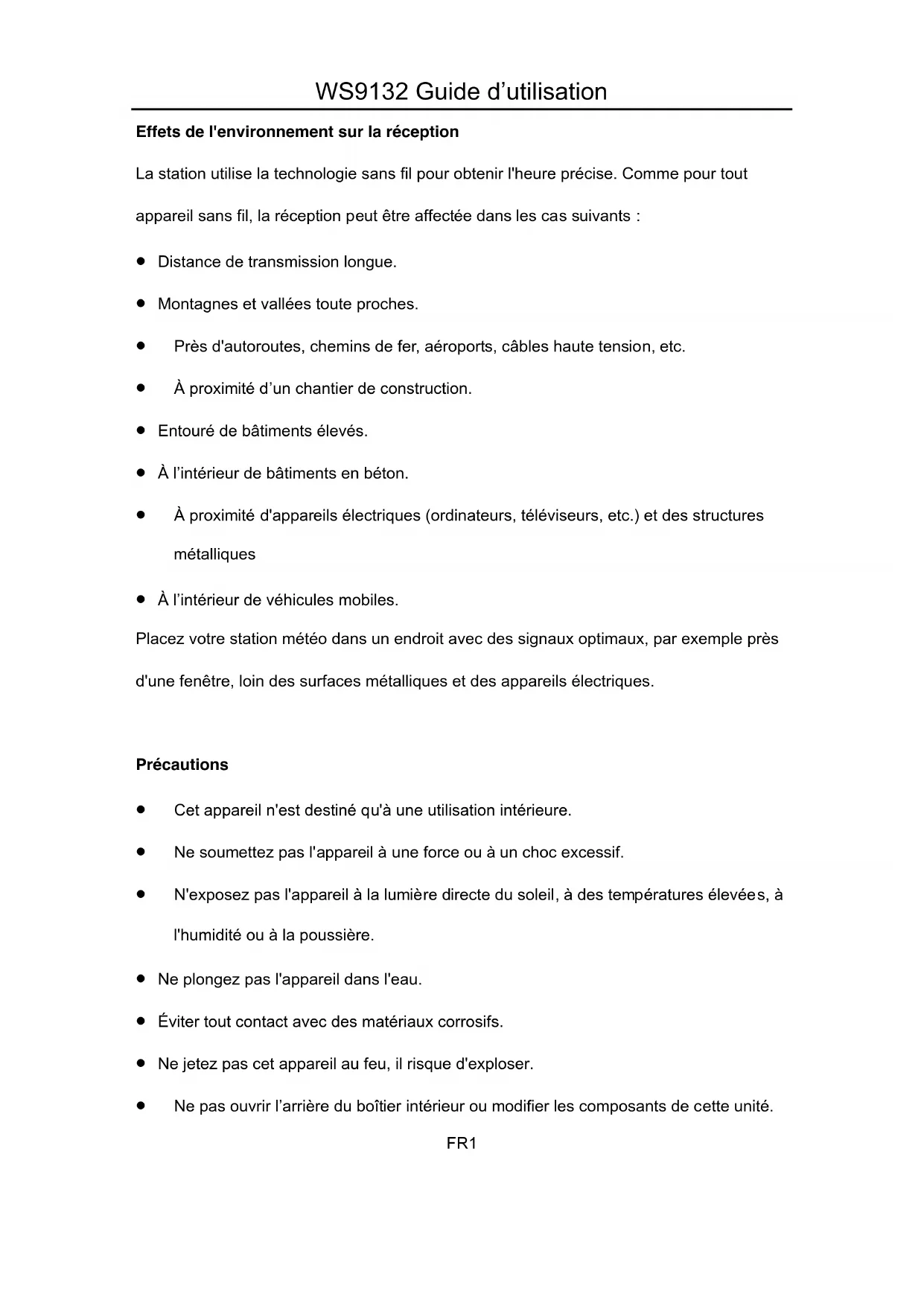

Effets de l'environnement sur la réception
La station utilise la technologie sans fil pour obtenir l'heure précise. Comme pour tout appareil sans fil, la réception peut être affectée dans les cas suivants :
- Distance de transmission longue.
- Montagnes et vallées toute proches.
- Près d'autoroutes, chemins de fer, aéroports, câbles haute tension, etc.
- À proximité d'un chantier de construction.
- Entouré de bâtiments élevés.
- À l'intérieur de bâtiments en béton.
- À proximité d'appareils électriques (ordinateurs, téléviseurs, etc.) et des structures métalliques
- À l'intérieur de véhicules mobiles.
Placez votre station météo dans un endroit avec des signaux optimaux, par exemple près d'une fenêtre, loin des surfaces métalliques et des appareils électriques.
Précautions
- Cet appareil n'est destiné qu'à une utilisation intérieure.
- Ne soumettez pas l'appareil à une force ou à un choc excessif.
- N'exposez pas l'appareil à la lumière directe du soleil, à des températures élevées, à l'humidité ou à la poussière.
- Ne plongez pas l'appareil dans l'eau.
- Éviter tout contact avec des matériaux corrosifs.
- Ne jetez pas cet appareil au feu, il risque d'exploser.
- Ne pas ouvrir l'arrière du boîtier intérieur ou modifier les composants de cette unité.
Avertissements de sécurité concernant les piles
- Utilisez uniquement des piles alcalines non rechargeables.
- Installez les piles en respectant le sens des polarités (+/-).
- Remplacez toujours toutes les piles en même temps.
- Ne combinez pas des piles usagées avec des piles neuves.
- Lorsque les piles sont déchargées, retirez-les immédiatement de l'appareil.
- Retirez les piles lorsque vous n'envisagez pas d'utiliser votre appareil avant longtemps.
- N'essayez pas de recharger des piles qui ne sont pas rechargeables et ne jetez aucune pile dans le feu (elle risque d'exploser).
- Rangez vos piles de façon à ce qu'aucun objet métallique ne puisse mettre leurs bornes en court-circuit.
- Évitez d'exposer les piles à des températures extrêmes, à l'humidité ou à la lumière directe du soleil.
- Conservez vos piles hors de portée des enfants. Elles présentent un risque d'étouffement.
Utilisez le produit uniquement pour son usage prévu!
Séparez le carton d'emballage de tout sous carton éventuel en plastique. Tout bien trier conformément aux règlementations en matière de séparation des déchets.
Obligation légale concernant la mise au rebut des piles
Ne jetez pas les piles usagées avec les ordures ménagères car elles sont nuisibles pour la santé et l'environnement. Il est conseillé de ramener les piles usagées sans frais à votre revendeur et aux points de collecte. En tant que consommateur, vous êtes obligés par la loi de ramener les piles usagées aux revendeurs et aux points de collecte !
Respect de l'obligation de la Loi sur les appareils électriques
Ce symbole signifie que les appareils électriques ne doivent pas être jetés aux ordures ménagères à la fin de leur vie utile. Ramenez votre appareil à votre point de collecte de déchets ou à un centre de recyclage local. Ceci s'applique à tous les pays de l'Union européenne et aux autres pays européens disposant d'un système de collecte sélectif des déchets.
Par la présente Technotrade déclare que l'appareil WS 9132 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/EU et ROHS 2011/65/CE. La déclaration de conformité UE originelle est disponible sur:
▶ Fonction de réglage de l'heure contrôlée par radio DCF
▶ Format 12/24 heures
▶ Fonction d'alarme quotidienne
▶ Fonction de rappel d'alarme (INACTIF ou de 1 à 60 min)
Indicateur de faible niveau des piles
Enregistrement des valeurs maximum/minimum de température et d'humidité
▶ Température en °C ou °F
▶ Thermomètre extérieur d'alerte de gel
▶ Plage d'humidité mesurable : 20%HR\~95%HR
▶ Température :
— Plage de mesure de température intérieure : -9,9°C (14,2°F)\~50°C (122°F)
— Plage de mesure de température extérieure : -25°C (-13°F)\~50°C (122°F)
▶ Unité d'extérieure :
— Support mural ou de table
— 3 canaux
— Fréquence d'émission RF 433,92MHz
— Rayon de transmission de 30 mètres dans un espace dégagé
Prévisions météo
▶ Alimentation électrique :
Station météo :
Pile : 2 x LR03 AAA
Unité d'extérieure :
Pile : 2 x LR06 AA

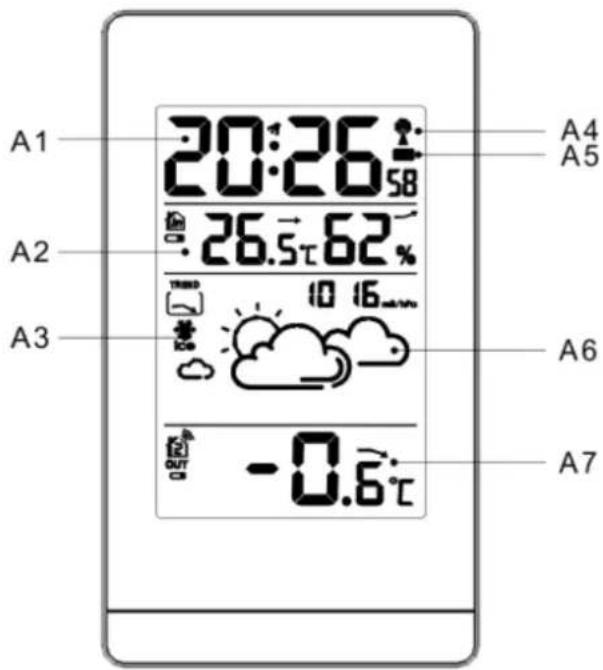

Description de la station météo
Partie A - Station météo
A1 : Heure
A2 : Température et humidité intérieures
A3 : Icône alerte de gel
A4 : Icône de la radiocommande
A5 : Icône DST
A6 : Illustration des prévisions météo
A7 : Température extérieure

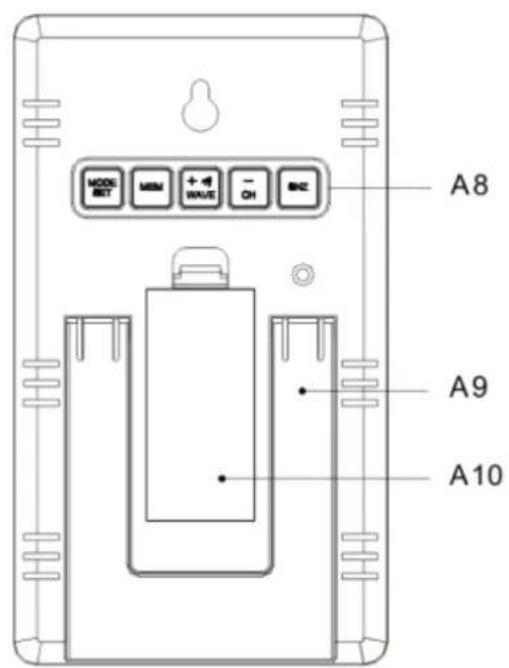

A8 : Touches de commande
A9 : Support
A10 : Couvercle du compartiment des piles
Partie B - Capteur extérieur
B1 : Témoin de transmission
B2 : Couvercle du compartiment des piles
B3 : Sélecteur de canal
B4 : Touche de réinitialisation
Mise en marche :
▶ Ouvrez le compartiment à piles de la station météo
- Insérez 2 piles AAA en respectant les polarités [marques «+» et «-»]
Lorsque vous insérez les piles, tous les icônes de l'écran LCD s'allument pendant 3 secondes, un bip sera émis et la station détecte la température et l'humidité intérieures.
La station météo commence à établir une connexion avec le capteur extérieur. Cette opération prend environ 3 minutes et est indiquée par le symbole d'une antenne de réception RF clignotante dans la zone d'affichage « EXTÉRIEUR » du récepteur.
▶ Ouvrez le couvercle du compartiment à piles du capteur extérieur sans fil, insérez 2 piles AAA en respectant les polarités [marques «+» et «-»]
Trois minutes après l'établissement d'une connexion avec le capteur extérieur, le récepteur passe en mode réception du signal horaire radio-piloté.
Réception du signal DCF :
L'horloge va rechercher automatiquement le signal DCF (heure radio-pilotée) 3 minutes après chaque redémarrage ou remplacement de piles. L'icône d'antenne radio se met à clignoter.
À 1 : 00/2 : 00/3 : L'horloge effectue automatiquement une procédure de synchronisation avec le signal DCF pour corriger les écarts avec l'heure exacte à 00 heure. En cas d'échec des tentatives de synchronisation (l'icône d'antenne radio disparaît de l'écran), le système va automatiquement essayer une nouvelle synchronisation après une heure. Cette procédure est répétée automatiquement au maximum 5 fois.
Pour lancer la réception manuelle du signal DCF, maintenez appuyée la touche
« WAVE » pendant 3 secondes. Si aucun signal n'est reçu dans les 7 minutes, la recherche du signal DCF s'arrête (l'icône de l'antenne radio disparaît) et recommencez à la prochaine heure pleine.
Appuyez une fois sur la touche « » pendant la réception du signal radio-piloté pour arrêter la recherche du signal radio.
Prière de noter :
Un icône d'antenne radio clignotant indique que la réception du signal DCF a démarré
Un icône d'antenne radio affiché de façon continue indique que le signal DCF est reçu avec succès
▶ Veillez à respecter une distance minimale de 2,5 m des sources d'interférence telles que téléviseurs ou écrans d'ordinateur.
La réception du signal radio est plus faible dans les endroits avec des murs en béton (ex. sous-sol) et dans les immeubles. Dans de telles circonstances extrêmes, placez le système près d'une fenêtre.
Dans le mode réception DCF, seule la touche « » est active, les autres touches sont désactivées, pour pouvoir effectuer d'autres fonctions, appuyez sur la touche
« » pour quitter le mode réception.
Réglages manuels :
MODE SET
- Maintenez appuyée la touche « SET » ; 12/24HR se met à clignoter. Utilisez maintenant les touches « + » et « - » pour régler l'appareil sur le mode 12 ou 24 heures.
MODE
Appuyez sur la touche « » pour confirmer votre préréglage. Le fuseau horaire se met à clignoter. Utilisez maintenant les touches « + » et « - » pour régler le fuseau horaire (-12 à +12). Le fuseau horaire pour l'Allemagne est 00, -01 pour le Royaume Uni.
MODE
Appuyez sur la touche « » pour confirmer votre réglage, les heures se mettent à clignoter. Utilisez maintenant les touches « + » et « - » pour régler l'heure.
MODE
Appuyez sur la touche « » pour confirmer votre réglage, le minutes se mettent à clignoter. Utilisez maintenant les touches « + » et « - » pour régler les minutes.
MODE
Appuyez sur la touche « » pour confirmer votre réglage, l'unité de température se met à clignoter. Utilisez les touches «+» et «-» pour choisir l'unité de température en °C ou °F.
MODE
Appuyez sur la touche « » pour confirmer votre réglage, l'unité de pression barométrique se met à clignoter, utilisez les touches «+» et «-» pour choisir mB/hPa ou inHg comme unité de pression barométrique.
MODE
Appuyez sur la touche « SET » pour confirmer votre réglage, la pression
barométrique se met à clignoter. Utilisez les touches «+» et «-» pour régler les données de pression barométrique selon la pression relative locale de l'air.
Si la valeur n'a pas changé, elle correspond à la pression absolue de l'air.
MODE
SET
Appuyez sur la touche « » pour confirmer votre réglage, le symbole météo se
met à clignoter. Utilisez les touches «+» et «-» pour choisir le symbole météo en fonction des conditions météo actuelles.
MODE
SET
- Appuyez sur la touche « SET » pour confirmer votre réglage et de terminer les procédures de réglage, l'affichage revient au mode normal.
Prière de noter :
Si au bout de 20 secondes, il n'y a aucune opération valide, la station retourne automatiquement à l'affichage de l'heure.
Réglage de l'alarme :
Appuyez une fois sur la touche « », l'écran LCD affiche l'icône « », la fonction alarme est activée. Appuyez une fois sur la touche « », licône « » disparait de l'écran, l'alarme est désactivée.
MODE
Appuyez une fois sur la touche « SET », l'écran LCD affiche l'heure de l'alarme,
MODE
SET
maintenez appuyée la touche « » pendant 3 secondes jusqu'à ce que les heures de l'heure d'alarme se mette à clignoter. Utilisez les touches «+» et «-» pour régler les heures.
MODE
SET
Appuyez sur la touche « SET » pour confirmer votre réglage. Les minutes de l'alarme se mettent à clignoter. Utilisez les touches « + » et « - » pour régler les minutes.
MODE
SETDOU
Appuyez sur la touche « » pour confirmer votre réglage. Le délai de rappel d'alarme se met à clignoter. Utilisez les touches « + » et « - » pour régler le délai du rappel. Le délai de rappel d'alarme peut être fixé entre 1 et 60 minutes ou désactivé.
MODE
SET pour
Appuyez sur la touche « » pour confirmer votre réglage et terminer la procédure de réglage.
Prière de noter :
Si au bout de 20 secondes, il n'y a aucune opération valide, la station retourne automatiquement à l'affichage de l'heure.
L'alarme sonne pendant 2 minutes si vous ne la désactivez pas en appuyant sur une touche quelconque. Dans ce cas, l'alarme sera déclenchée automatiquement après 24 heures.
- Augmentation du volume de l'alarme (crescendo, durée : 2 minutes) change le volume
4 fois pendant la sonnerie de l'alarme.
Arrêter le signal d'alarme
Appuyez sur une touche quelconque à l'exception du «Rappel d'alarme/Rétroéclairage» pendant que l'alarme sonne pour arrêter l'alarme. Il n'est nécessaire de réactiver l'alarme. L'horloge se règle automatiquement sur l'heure de l'alarme qui a déjà été réglée.
Rappel d'alarme
Lors du déclenchement de l'alarme, appuyez sur la touche «SNZ» pour passer en mode Rappel d'alarme. Le signal d'alarme se déclenche à nouveau après qu'il a déjà été fixé. Si Désactivé a été sélectionné dans le réglage du délai de Rappel d'alarme, l'alarme ne sera pas répétée.
Procédure de transmission RF :
Dès que les piles sont insérées, la station météo reçoit automatiquement le signal transmis par le capteur extérieur.
Dès que les piles sont insérées, le capteur extérieur transmet automatiquement le signal de température à la station météo.
Si la station météo n'arrive pas à recevoir un signal du capteur extérieur («- -.-» affiché à l'écran LCD), maintenez appuyée la touche «CH» pendant 3 secondes pour forcer la
réception manuelle. L'icône RF « » clignote sur l'écran LCD de la station météo lors de la réception du signal du capteur extérieur.

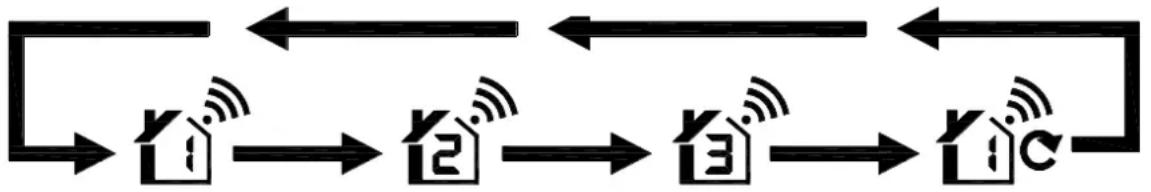

Si la station météo est utilisée avec 2 ou 3 émetteurs, appuyez sur la touche « -/CH » pour afficher CH2, CH3 ou un affichage cyclique.
Appuyez sur «-/CH»
Appuyez sur „-/CH“ Appuyez sur „-/CH“ Appuyez sur „-/CH“

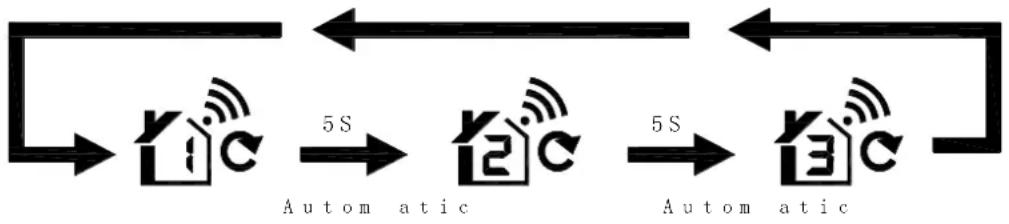

Automatique
Température/humidité maximale/minimale
- Appuyez une fois sur la touche « MEM » pour afficher les valeurs maximales de la température/humidité. Appuyez de nouveau sur la touche « MEM » pour afficher les valeurs maximales.
Pendant l'affichage des valeurs maximales ou minimales, « MAX » ou « MIN » est affiché sur l'écran LCD. - Maintenez appuyée la touche « MEM » pendant 3 secondes. Les valeurs maximales/minimales de température/humidité seront réinitialisées aux valeurs actuelles
Prière de noter :
LL.L sera affiché lorsque la température est inférieure à la plage de lecture. HH.H sera affiché lorsque la température est supérieure à la plage de lecture.
Affichage des tendances
La température/humidité/pression barométrique actuelles et leurs tendances sont affichées sur l'écran LCD.
Une fois connectée au capteur extérieur avec succès, la station météo peut afficher la température/humidité et leurs tendances.
Les symboles peuvent être affichés :
Température/humidité/pression barométrique en hausse.
Température/humidité/pression barométrique stables.
Température/humidité/pression barométrique en baisse.
Alerte de gel
Le symbole d'alerte de gel apparaît clignotant à côté de la température extérieure lorsque celle-ci est entre -1°C et + 2,9 °C (+30,2°F et + 37,2°F).
Prévisions météo
Les prévisions météo sont calculées à partir de l'évaluation des fluctuations de la pression barométrique et peuvent être différentes des conditions météo réelles.
La station météo affiche les symboles météorologiques suivants :
| Ensoleillé |  |  |  |
| Partiellement nuageux |  |  |  |
| Nuageux |  |  |  |
| Pluvieux |  |  |  |
 |  |  | |
Les symboles météorologiques indiquent la fluctuation des conditions météo au cours des huit prochaines heures et non les conditions météo actuelles.
Données techniques
Fuseau horaire : -12\~12 Heures
Plage de mesure de température intérieure : -9,9\~50°C/14,2\~122°F
Plage de mesure de température extérieure : -25\~50°C/-13\~122°F
Précision de température : 0,1°C/°F
Précision de température :
0^ 40^: ± 1^
-25^ -0^, 40^ 50^ : ± 2^
Plage de mesure de l'humidité : 20-95%
Résolution de l'humidité : 1%
Précision de l'humidité :
40-80 % : ±5%
Distance de réception RF : 30 mètres (espace dégagé)
Plage de mesure de la pression d'air : 850-1100 hpa
Précision du changement de la pression d'air : ±5 hpa
