Marke	TECHNOLINE
Modell	WS 9132
Produkttyp	Wetterstation
Stromversorgung Station	2 LR03 AAA Batterien
Stromversorgung Außensensor	2 LR06 AA Batterien
DCF-Funkempfang	Ja, automatische Synchronisation
Zeitanzeige	12- oder 24-Stunden-Format
Täglicher Alarm	Ja, mit Schlummerfunktion (1-60 Min. oder aus)
Min/Max-Wertspeicher	Innen-/Außentemperatur und -feuchtigkeit
Innentemperaturbereich	-9,9°C bis 50°C (14,2°F bis 122°F)
Außentemperaturbereich	-25°C bis 50°C (-13°F bis 122°F)
Temperaturgenauigkeit	±1°C (0°C bis 40°C), ±2°C (andere Bereiche)
Feuchtigkeitsbereich	20% bis 95% rF
Feuchtigkeitsgenauigkeit	±5% (40-80% rF), ±8% (andere Bereiche)
Funk-Außensensor	3 Kanäle, Frequenz 433,92 MHz
Reichweite Funk	30 Meter im freien Gelände
Wettervorhersage	Symbole: sonnig, teilweise bewölkt, bewölkt, regnerisch
Luftdruck	850-1100 hPa, Genauigkeit ±5 hPa
Frostwarnung	Ja, von -1°C bis +2,9°C
Batterieanzeige schwach	Ja
Verwendung	Nur für den Innenbereich
Reinigung	Weiches, trockenes Tuch, Wasser und ätzende Mittel vermeiden
Sicherheitshinweise	Batteriepolarität beachten, Gehäuse nicht öffnen, nicht ins Feuer werfen

Häufig gestellte Fragen - WS 9132 TECHNOLINE

Wie stelle ich die Uhrzeit manuell ein?

Halten Sie die Taste SET gedrückt, bis das 12/24-Format blinkt. Verwenden Sie + und - zur Auswahl, drücken Sie MODE zur Bestätigung. Stellen Sie dann auf die gleiche Weise die Zeitzone, Stunden, Minuten, Temperatureinheit, Druckeinheit und das Wettersymbol ein. Drücken Sie SET zum Beenden.

Wie aktiviere oder deaktiviere ich den Alarm?

Drücken Sie einmal die Taste MODE, um das Alarmsymbol () anzuzeigen. Der Alarm ist dann aktiviert. Drücken Sie erneut MODE, um zu deaktivieren (das Symbol verschwindet).

Was tun, wenn die Station kein DCF-Signal empfängt?

Überprüfen Sie, ob die Station in der Nähe eines Fensters und fern von Störquellen (TV, Computer) steht. Halten Sie die Taste WAVE 3 Sekunden lang gedrückt, um einen manuellen Empfang zu starten. Wenn nach 7 Minuten kein Signal empfangen wird, stoppt die Suche und wird zur nächsten vollen Stunde automatisch wiederholt.

Wie installiere ich den Außensensor?

Öffnen Sie das Batteriefach des Sensors und legen Sie 2 LR06 AA Batterien unter Beachtung der Polarität ein. Der Sensor sendet das Signal automatisch an die Station. Für die Verwendung mehrerer Sensoren stellen Sie den Kanalwahlschalter (CH1, CH2 oder CH3) ein. Befestigen Sie den Sensor an einer Wand- oder Tischhalterung.

Wie zeige ich die Minimal- und Maximaltemperaturen an?

Drücken Sie einmal die Taste MEM, um die Maximalwerte anzuzeigen, erneut für die Minimalwerte. MAX oder MIN wird auf dem Display angezeigt. Zum Zurücksetzen halten Sie MEM 3 Sekunden gedrückt.

Was bedeutet das Frostwarnsymbol?

Das Frostwarnsymbol (❄️) blinkt neben der Außentemperatur, wenn diese zwischen -1°C und +2,9°C (+30,2°F bis +37,2°F) liegt. Es weist auf Frostgefahr hin.

Wie wechsle ich die Batterien der Station oder des Sensors?

Ersetzen Sie alle Batterien gleichzeitig durch neue Alkalibatterien. Beachten Sie die Polarität (+/-). Für die Station verwenden Sie 2 LR03 AAA Batterien; für den Sensor 2 LR06 AA Batterien. Entfernen Sie die alten Batterien und entsorgen Sie sie gemäß den örtlichen Vorschriften.

Wie stelle ich die Schlummerfunktion (Snooze) ein?

Im Alarm-Einstellmodus (halten Sie SET gedrückt) blinkt nach dem Einstellen der Minuten die Schlummerverzögerung. Verwenden Sie + und -, um zwischen 1 und 60 Minuten zu wählen, oder wählen Sie OFF zum Deaktivieren der Schlummerfunktion. Drücken Sie SET zur Bestätigung.

Was tun, wenn die Außentemperatur LL.L oder HH.H anzeigt?

Die Anzeige LL.L bedeutet, dass die Temperatur unter dem Messbereich liegt (unter -25°C). HH.H bedeutet eine Temperatur über dem Bereich (über 50°C). Überprüfen Sie den Sensor und seinen Standort.

Wie wechsle ich zwischen Grad Celsius und Fahrenheit?

Im manuellen Einstellmodus (halten Sie SET gedrückt) blinkt die Temperatureinheit. Verwenden Sie + oder -, um °C oder °F auszuwählen. Drücken Sie MODE zur Bestätigung und fahren Sie mit den Einstellungen fort.

BEDIENUNGSANLEITUNG WS 9132 TECHNOLINE

Umwelteinflüsse auf Funkempfang

Die Station empfängt kabellos die genaue Uhrzeit. Wie bei allen kabellosen Geräten kann der Funkempfang durch folgende Einflüsse beeinträchtigt sein:

• lange Übertragungswege
• naheliegende Berge und Täler
• nahe Autobahnen, Gleisen, Flughäfen, Hochspannungsleitungen, etc.
• nahe Baustellen
• inmitten hoher Gebäude
• in Betonbauten
• nahe elektrischer Geräte (Computer, Fernseher, etc) und metallischer Gegenstände
  • in bewegten Fahrzeugen

Platzieren Sie die Station an einem Ort mit optimalem Empfang, z.B. in der Nähe von Fenstern und entfernt zu metallischen oder elektrischen Gegenständen.

Vorsichtsmaßnahmen

• Dieses Gerät ist ausschließlich für den Gebrauch in Innenräumen gedacht.
• Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen aus.
• Setzen Sie das Gerät nicht hohen Temperaturen, direktem Sonnenlicht, Staub und Feuchtigkeit aus.
  • Tauchen Sie das Gerät nicht in Wasser.
• Vermeiden Sie den Kontakt mit ätzenden Materialien.
• Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren.
• Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht bauliche Bestandteile des Geräts.

Batterie-Sicherheitshinweise

• Verwenden Sie nur Alkali-Batterien, keine wiederaufladbaren Batterien.
• Legen Sie die Batterien unter Beachtung der Polarität (+/-) richtig ein.
• Ersetzen Sie stets einen vollständigen Batteriesatz.
• Mischen Sie niemals alte und neue Batterien.
• Entfernen Sie erschöpfte Batterien sofort.
• Entfernen Sie die Batterien bei Nichtnutzung.
• Laden Sie die Batterien nicht auf und werfen Sie sie nicht ins Feuer. Sie könnten explodieren.
• Bewahren Sie die Batterien nicht in der Nähe von Metallobjekten auf, da ein Kontakt einen Kurzschluss verursachen kann.
• Setzen Sie Batterien keinen hohen Temperaturen, extremer Feuchtigkeit oder direktem Sonnenlicht aus.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Verschlucken der Batterien kann zum Ersticken führen.

Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck!

Hiermit erklärt Technotrade, dass sich das Produkt WS 9132 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU und ROHS 2011/65/EG befindet. Die Original-EU-Konformitätserklärung finden Sie unter: www.technoline.de/doc/4029665091327

Hinweispflicht nach dem Batteriegesetz

Altbatterien gehören nicht in den Hausmüll. Wenn Batterien in die Umwelt gelangen, können diese Umwelt- und Gesundheitsschäden zur Folge haben. Sie können gebrauchte Batterien unentgeltlich bei ihrem

Händler und Sammelstellen zurückgeben. Sie sind als Verbraucher zur Rückgabe von Altbatterien gesetzlich verpflichtet!

Hinweispflicht nach dem Elektronikgerätegesetz

Laut Elektro- und Elektronikgerätegesetz (ElektroG) gehört Elektroschrott nicht in den Hausmüll, sondern ist zu recyclen oder umweltfreundlich zu entsorgen. Entsorgen Sie ihr Gerät in einen Recycling Container oder an eine lokale Abfallsammelstelle.

Funktionen:

▶ DCF77-Funkuhrzeit
▶ 12/24 Stunden Zeitformat
▶ Tägliche Alarmfunktion
▶ Schlummerfunktion (Ausgeschaltet oder 1\~60 Minuten)
▶ Batterieendanzeige
▶ Maximale /minimale Werteabfrage für Temperatur und Luftfeuchtigkeit
▶ Temperatur in °C oder °F
▶ Außenthermometer und Frostalarm
▶ Luftfeuchtigkeit: Innenmessbereich: 20%RH \~ 95%RH
▶ Temperatur:

— Innentemperaturmessbereich: -9.9°C (14.2°F) \~ 50°C (122°F)

— Außentemperaturmessbereich: -25^ ( -13^ ) \~ 50^ ( 122^ )

▶ Funk-Außensensor:

— Wandaufhängung oder Tischaufstellung
— 3 Kanäle auswählbar
— 433.92MHz Übertragungsfrequenz
— 30 Meter Übertragungsreichweite (im Freifeld)

▶ Wettervorhersagefunktion

▶ Stromversorgung:

Wetterstation:

Batterien: 2 x LR03 AAA

Funk-Außensensor:

Batterien: 2 x LR06 AA

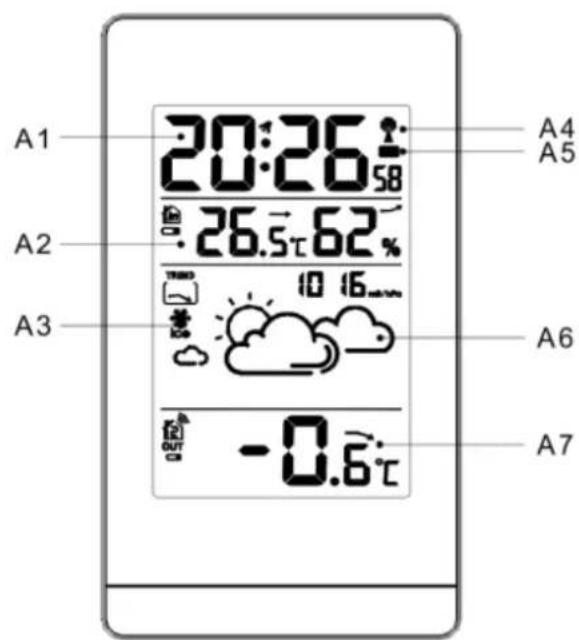

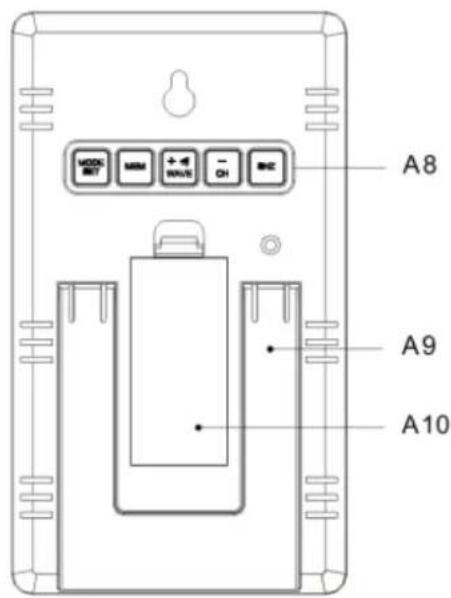

Aufbau - Wetterstation

A1 20:26 58 A4 A5 26.5℃ 62% A2 A3 10 16mm A6 -0.6℃ A7

A8 A9 A10

B1

B2 Open

B3 B4

Teil A – Wetterstation

A1: Uhrzeit

A2: Innentemperatur und –luftfeuchtigkeit

A3: Frostalarm-Symbol

A4: Funkmast-Symbol

A5: Sommerzeit-Symbol

A6: Wettervorhersage-Symbol

A7: Außentemperatur

A8: Tasten

A9: Standbein

A10: Batteriefachabdeckung

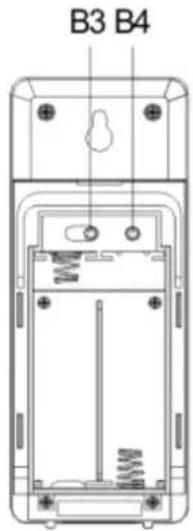

Teil B – Außensender

B1: Übertragungsindikator- LED

B2: Batteriefachabdeckung

B3: Kanalschalter

B4: Reset-Taste

Inbetriebnahme:

• Öffnen Sie die Batteriefachabdeckung der Wetterstation.
  ▶ Legen Sie 2 x AAA Batterien unter Berücksichtigung der richtigen Polarität ein [“+” und “—” Markierungen].
  ▶ Beim Einlegen der Batterien blinken alle Symbole für 3 Sekunden auf der Anzeige auf, ein Signalton ist zu hören und die Wetterstation zeigt die Innentemperatur und Luftfeuchtigkeit an.
  Die Wetterstation sucht nun nach dem Signal des Außensenders. Diese Funktion dauert 3 Minuten und das Funkantennen-Symbol blinkt im "OUTDOOR"-Bereich der Wetterstation.
  ▶ Öffnen Sie die Batteriefachabdeckung des Außensenders und legen Sie 2 x AA Batterien unter Berücksichtigung der richtigen Polarität ein [“+” und “−” Markierungen].
  Nach 3 Minuten hat die Wetterstation eine Verbindung zum Außensender hergestellt und wechselt in den Empfangsmodus für das Funkzeitsignal.

Empfang des DCF77-Funksignals:

3 Minuten nach dem Einlegen der Batterien oder nach einem Neustart beginnt die Uhr automatisch nach dem DCF77-Funksignal zu suchen. Das Funkmast-Symbol blinkt auf.

Um 1:00, 2:00 und 3:00 Uhr beginnt die Uhr automatisch das DCF77-Funksignal zu suchen und die Uhrzeit zu synchronisieren. Sollte die Synchronisation der Zeitdaten fehlschlagen (das Funkmast-Symbol verschwindet), dann wird die Uhr automatisch zur nächsten vollen Stunde eine weitere Synchronisation starten. Dieser Prozess wird automatisch bis zu 5 Mal wiederholt.

▶ Halten Sie die “ WAVE ” Taste für 3 Sekunden gedrückt um die manuelle

DCF77-Signalsuche zu beginnen. Die Signalsuche wird nach 7 Minuten ohne

DCF77-Signalempfang beendet (das Funkmast-Symbol verschwindet) und ein weiterer Versuch wird zur nächsten vollen Stunde durchgeführt.

▶ Drücken Sie die "WAVE" Taste während der Signalsuche um diese zu beenden.

Hinweise:

Ein blinkendes Funkmast-Symbol signalisiert eine aktive DCF77-Empfangssuche.
Ein dauerhaft aufleuchtendes Funkmast-Symbol bedeutet, dass das DCF77-Funksignal erfolgreich empfangen wurde.
▶ Eine Mindestentfernung von 2,5 Metern zu allen möglichen Störquellen wird empfohlen, wie z.B. von Fernsehgeräten und Computerbildschirmen.
Der Funkempfang ist schwächer in Räumen mit Betonwänden (z.B. in Kellern) und in Büros. In solchen Umgebungen sollte die Wetterstation in der Nähe eines Fensters aufgestellt werden.
▶ Während dem Empfang des Funksignals ist nur die “_” Taste nutzbar, andere Tasten sind funktionslos. Drücken Sie die “_” Taste um den Empfang zu beenden und den Zugriff auf andere Funktionen wieder freizugeben.

Manuelle Zeiteinstellung:

MODE

▶ Halten Sie die “SET” Taste gedrückt und der 12/24 Stundenmodus blinkt. Drücken Sie die “+” und die “-”Tasten um zwischen dem 12/24 Stundenmodus zu wechseln.

MODE

Drücken Sie die “SET” Taste um die Einstellung zu bestätigen und die Zeitzone blinkt. Drücken Sie die “+” und die “-” Tasten um die Zeitzone(-12 bis +12) einzustellen. Für Deutschland wird z.B. die Zeitzone 00 und für das Vereinigte Königreich wird die

Zeitzone -01 genutzt.

MODE

▶ Drücken Sie die “ SET ” Taste um die Einstellung zu bestätigen und die Stunde blinkt. Drücken Sie die “+” und die “-” Tasten um die Stunde einzustellen.

MODE

▶ Drücken Sie die “SET” Taste um die Einstellung zu bestätigen und die Minute blinkt. Drücken Sie die “+” und die “-” Tasten um die Minute einzustellen.

MODE

Drücken Sie die “SET” Taste um die Einstellung zu bestätigen und die Temperatureinheit °C blinkt. Drücken Sie die “+” und die “-” Tasten um zwischen den Temperatureinheiten °C und °F zu wählen.

MODE

- Drücken Sie die “ SET ” Taste um die Einstellung zu bestätigen und die Luftdruckeinheit blinkt. Drücken Sie die “+” und die “-” Tasten um zwischen den Luftdruckeinheiten mB/hPa und inHg zu wählen.

MODE

- Drücken Sie die “SET” Taste um die Einstellung zu bestätigen und die Luftdruckdaten blinken. Drücken Sie die “+” und die “-” Tasten um einen relativen Luftdruck für Ihren Standort einzustellen.

Der Wert entspricht dem absoluten Luftdruck wenn keine Änderung vorgenommen wird.

MODE

Drücken Sie die “SET” Taste um die Einstellung zu bestätigen und die Wettervorhersage blinkt. Drücken Sie die “+” und die “-” Tasten um eine Wettervorhersage passend zur derzeitigen Wettersituation einzustellen.

MODE

▶ Drücken Sie die “ SET ” Taste um die Einstellung zu bestätigen und zu beenden, die Ansicht wechselt zurück zur normalen Zeitanzeige.

Hinweis:

▶ Die Wetterstation beendet automatisch den Einstellungsmodus und wechselt in den normalen Zeitanzeige- modus, wenn innerhalb von 20 Sekunden keine Taste gedrückt wird.

Alarmeinstellung:

▶ Drücken Sie die “WAVE” Taste und das “ ” Symbol wird auf dem LCD angezeigt. Drücken Sie die “WAVE” Taste erneut und das “ ” Symbol verschwindet von der Anzeige und die Alarmfunktion ist deaktiviert.

▶ Drücken Sie die “MODE SET”Taste und die Alarmzeit wird auf dem LCD angezeigt. Halten MODE Sie die ““für 3 Sekunden gedrückt und die Stundenanzeige der Alarmzeit blinkt. Drücken Sie die “+” und die “-”Tasten um die Stunde einzustellen.

▶ Drücken Sie die “MODE SET” Taste um die Einstellung zu bestätigen. Die Minutenanzeige der Alarmzeit blinkt. Drücken Sie die “+” und die “-” Tasten um die Minute einzustellen.

MODE ▶ Drücken Sie die “SET” Taste um die Einstellung zu bestätigen. Die Schlummerzeit des Alarms blinkt. Drücken Sie die “+” und die “-”Tasten um die gewünschte Schlummerzeit einzustellen. Die Schlummerzeit kann von OFF (ausgeschaltet) bis 60 Minuten eingestellt werden.

▶ Drücken Sie die “MODE SET” Taste um die Einstellung zu bestätigen und zu beenden.

Hinweise:

▶ Die Station beendet automatisch den Einstellungsmodus und wechselt in den normalen Zeitanzeigemodus, wenn innerhalb von 20 Sekunden keine Taste gedrückt wird.

▶ Der Alarmton ist für 2 Minuten zu hören, wenn keine Taste zum Beenden gedrückt wird. In diesem Fall wird der Alarm nach 24 Stunden automatisch wiederholt.

Der ansteigende Alarmton (Crescendo, Dauer: 2 Minuten) wechselt die Lautstärke viermal während der Alarm zu hören ist.

Alarmton ausschalten

- Drücken Sie jede Taste außer der "SNOOZE/LIGHT" Taste um den Alarm zu beenden. Der Alarm muss nicht neu aktiviert werden und die letzte eingestellte Alarmzeit wird beibehalten.

Schlummerfunktion

Drücken Sie die "SNZ" Taste während des Alarmtons und der Alarm wechselt in die Schlummerfunktion. Der Alarmton ist nach der eingestellten Minutenzahl erneut zu hören. Der Alarm ist nicht erneut zu hören, wenn OFF ausgewählt wurde.

Außentemperaturempfang

▶ Die Wetterstation empfängt nach dem Einlegen der Batterien die Temperaturdaten des Außensenders.

▶ Der Außensender sendet nach dem Einlegen der Batterien automatisch Temperaturdaten an die Wetterstation.

▶ Wenn eine Verbindung zum Außensender von der Wetterstation nicht aufgebaut werden konnte

▶“-.-.” wird auf dem LCD angezeigt), dann halten Sie die “-/CH” Taste für 3 Sekunden

gedrückt um manuell die Empfangssuche zu starten. Das RF Symbol "blinkt auf dem LCD und die Wetterstation versucht ein Außensendersignal zu empfangen.

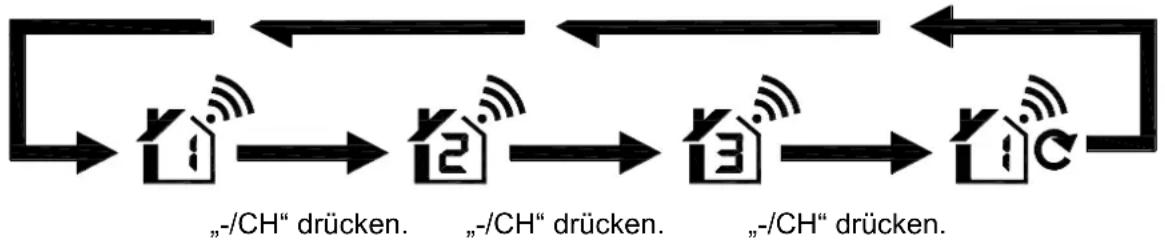

Drücken Sie bei der Nutzung von 2 oder 3 Außensendern für die Wetterstation auf die "-/CH" Taste um CH1, CH2, CH3 oder die wechselnde Darstellung anzeigen zu lassen.

„-/CH“ Taste drücken.
    note1["„-/CH" drücken"]
    note2["„-/CH" drücken"]
    note3["„-/CH" drücken"]

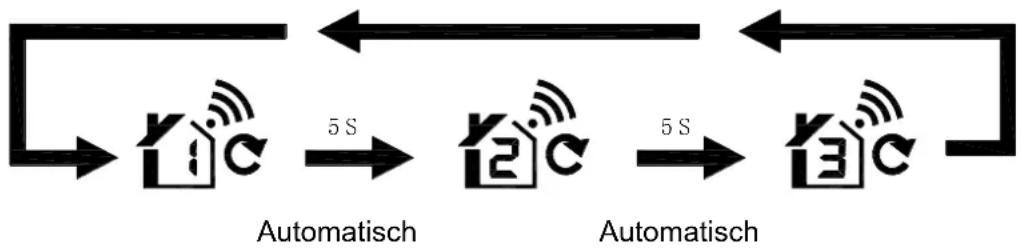

A Automatisch

Maximale/minimale Temperatur/Luftfeuchtigkeit

▶ Drücken Sie die "MEM" Taste und das LCD zeigt die maximalen Werte für Temperatur und Luftfeuchtigkeit an. Drücken Sie die "MEM" Taste erneut und das LCD zeigt die minimalen Werte für Temperatur und Luftfeuchtigkeit an.
“MAX” oder “MIN” wird während der Anzeige der maximalen oder minimalen Werte auf dem LCD angezeigt.
▶ Halten Sie die "MEM" Taste für 3 Sekunden gedrückt und die maximalen/minimalen Werte für Temperatur/Luftfeuchtigkeit werden auf die derzeitigen Werte zurückgesetzt.

Hinweis:

▶ LL.L wird angezeigt, wenn die Messwerte unterhalb des Messbereiches liegen und HH.H wird angezeigt, wenn die Messwerte oberhalb des Messbereiches liegen.

Trendanzeige

▶ Die aktuellen Werte und Trends zu Temperatur/Luftfeuchtigkeit/Luftdruck werden auf dem LCD Display angezeigt.
▶ Die Wetterstation kann nach einer erfolgreichen Verbindung zum Außensender auch die aktuellen Werte und Trends zur Außentemperatur anzeigen.
▶ Folgende Darstellungen sind möglich:

Temperatur/Luftfeuchtigkeit/Luftdruck steigt an.

Temperatur/Luftfeuchtigkeit/Luftdruck bleibt konstant.

Temperatur/Luftfeuchtigkeit/Luftdruck fällt ab.

Frostalarm

Das Frostalarm-Symbol blinkt neben der Außentemperatur, wenn die Außentemperatur zwischen -1^ bis +2.9^ oder +30.2^ bis +37.2^ liegt.

Wettervorhersagefunktion

▶ Die Wettervorhersage berechnet sich aus der Auswertung von Schwankungen des Luftdrucks und kann von den aktuellen Wetterbedingungen abweichen.
▶ Die Wetterstation zeigt folgende Wettersymbole an:

Sonnig
Leicht bewölkt
Bewölkt
Regen

▶ Die Wettersymbole zeigen die mögliche Wetterveränderung der nächsten 8 Stunden an und nicht das aktuelle Wetter.

Technische Daten

Zeitzone: -12\~12Hr

Innentemperaturmessbereich: -9.9\~50°C/14.2\~122°F

Außentemperaturmessbereich: -25\~50°C/-13\~122°F

Temperaturauflösung: 0.1°C/°F

Temperaturgenauigkeit:

$$ 0 ^ {\circ} \mathrm{C} \sim 4 0 ^ {\circ} \mathrm{C}: \quad \pm 1 ^ {\circ} \mathrm{C} $$

$$ - 2 5 ^ {\circ} \mathrm{C} \sim - 0 ^ {\circ} \mathrm{C}, 4 0 ^ {\circ} \mathrm{C} \sim 5 0 ^ {\circ} \mathrm{C}: \quad \pm 2 ^ {\circ} \mathrm{C} $$

Luftfeuchtigkeitsmessbereich: 20-95%

Luftfeuchtigkeitsauflösung: 1%

Luftfeuchtigkeitsgenauigkeit:

40-80%: ±5%

20\~39%,81-95%: ±8%

Funkempfangsreichweite: 30 Meter (Freifeld)

Luftdruckmessbereich: 850-1100hpa

Luftdruckgenauigkeit: ±5hpa

www.technoline.de/doc/4029665091327

Features:

www.technoline.de/doc/4029665091327

Caractéristiques :
