Omada EAP670 - Point d'accès TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Point d'accès sans fil
Normes Wi-Fi	Wi-Fi 6 (802.11ax)
Débit maximal	jusqu'à 3000 Mbps
Bande de fréquence	2.4 GHz et 5 GHz
Ports Ethernet	1 x 2.5 Gbps PoE+ port
Alimentation	PoE (Power over Ethernet)
Gestion	TP-Link Omada Controller
Installation	Montage au plafond ou mural
Dimensions	240 x 240 x 45 mm
Peso	1.2 kg
Sécurité	WPA3, WPA2, WPA-PSK
Garantie	2 ans

FOIRE AUX QUESTIONS - Omada EAP670 TP-LINK

Comment réinitialiser le TP-LINK Omada EAP670 aux paramètres d'usine ?

Pour réinitialiser le TP-LINK Omada EAP670, maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes jusqu'à ce que les LED clignotent, puis relâchez le bouton. L'appareil redémarrera avec les paramètres d'usine.

Pourquoi mon EAP670 ne se connecte-t-il pas à Internet ?

Vérifiez que le câble Ethernet est correctement connecté et que le port du routeur fonctionne. Assurez-vous également que la configuration réseau sur l'EAP670 est correcte.

Comment accéder à l'interface de gestion de l'EAP670 ?

Connectez-vous à votre réseau, ouvrez un navigateur Web et entrez l'adresse IP par défaut de l'EAP670 (généralement 192.168.0.254) dans la barre d'adresse. Utilisez les identifiants par défaut pour vous connecter.

Comment mettre à jour le firmware de mon EAP670 ?

Téléchargez la dernière version du firmware depuis le site Web de TP-LINK. Accédez à l'interface de gestion de l'EAP670, allez dans l'onglet 'Système' puis 'Mise à jour du firmware' et suivez les instructions pour mettre à jour.

Pourquoi la portée du signal Wi-Fi est-elle faible ?

La portée du signal peut être affectée par des obstacles physiques, des interférences d'autres appareils sans fil ou un positionnement inapproprié de l'EAP670. Essayez de le repositionner dans un endroit central et dégagé.

Comment configurer le réseau invité sur l'EAP670 ?

Accédez à l'interface de gestion, allez dans 'Wi-Fi' puis 'Réseau invité'. Activez l'option et configurez les paramètres selon vos besoins, y compris le SSID et le mot de passe.

Que faire si les LED de l'EAP670 clignotent en rouge ?

Un clignotement rouge indique un problème de connexion. Vérifiez les connexions réseau et assurez-vous que l'appareil est correctement configuré.

Comment changer le mot de passe du réseau Wi-Fi sur l'EAP670 ?

Connectez-vous à l'interface de gestion de l'EAP670, allez dans 'Wi-Fi', sélectionnez le réseau que vous souhaitez modifier et changez le mot de passe dans les paramètres de sécurité.

L'EAP670 prend-il en charge le PoE ?

Oui, le TP-LINK Omada EAP670 prend en charge l'alimentation par Ethernet (PoE) pour faciliter l'installation sans nécessiter de source d'alimentation supplémentaire.

Comment résoudre les problèmes de déconnexion fréquente des utilisateurs sur l'EAP670 ?

Assurez-vous que le nombre maximum d'utilisateurs n'est pas dépassé. Vérifiez également la qualité du signal et les interférences. Vous pouvez essayer de redémarrer l'appareil ou de vérifier les logs pour des erreurs.

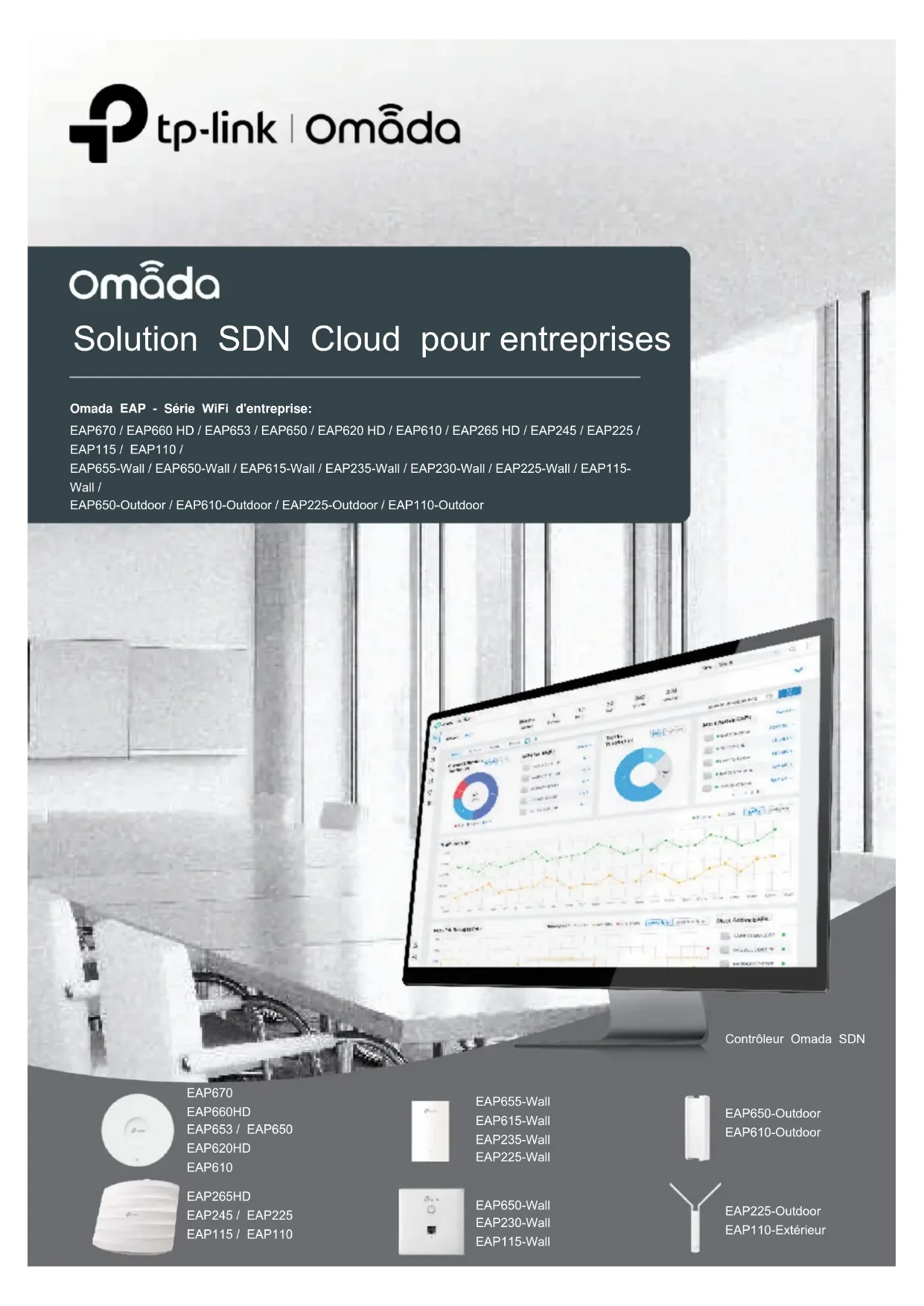

MODE D'EMPLOI Omada EAP670 TP-LINK

Solution SDN Cloud pour entreprises

Omada EAP - Série WiFi d'entreprise:

EAP670 / EAP660 HD / EAP653 / EAP650 / EAP620 HD / EAP610 / EAP265 HD / EAP245 / EAP225 /

EAP115 / EAP110 /

EAP655-Wall / EAP650-Wall / EAP615-Wall / EAP235-Wall / EAP230-Wall / EAP225-Wall / EAP115-

Wall /

EAP650-Outdoor / EAP610-Outdoor / EAP225-Outdoor / EAP110-Outdoor

Contrôleur Omada SDN

EAP670

EAP660HD

EAP653 / EAP650

EAP620HD

EAP610

EAP655-Wall

EAP615-Wall

EAP235-Wall

EAP225-Wall

EAP650-Outdoor

EAP610-Outdoor

EAP265HD

EAP245 / EAP225

EAP115 / EAP110

EAP650-Wall

EAP230-Wall

EAP115-Wall

EAP225-Outdoor

EAP110-Extérieur

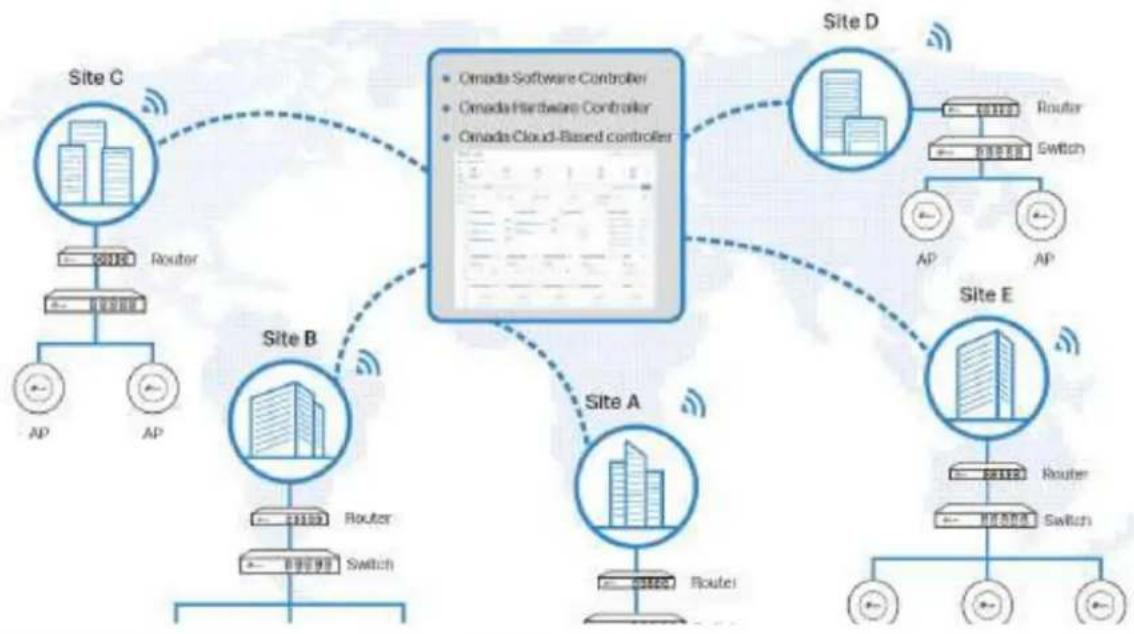

Réseau défini par logiciel (SDN) avec accès au cloud

La plate-forme Omada Software Defined Networking (SDN) intègre des périphériques réseau, notamment des points d'accès, des commutateurs et des passerelles, offrant une gestion cloud centralisée à 100%. Omada crée un réseau hautement évolutif, le tout contrôlé à partir d'une seule interface. Des connexions WiFi et filaires transparentes sont fournies, idéales pour une utilisation dans l'hôtellerie, l'éducation, la vente au détail, les bureaux, etc.

Higher Efficiency

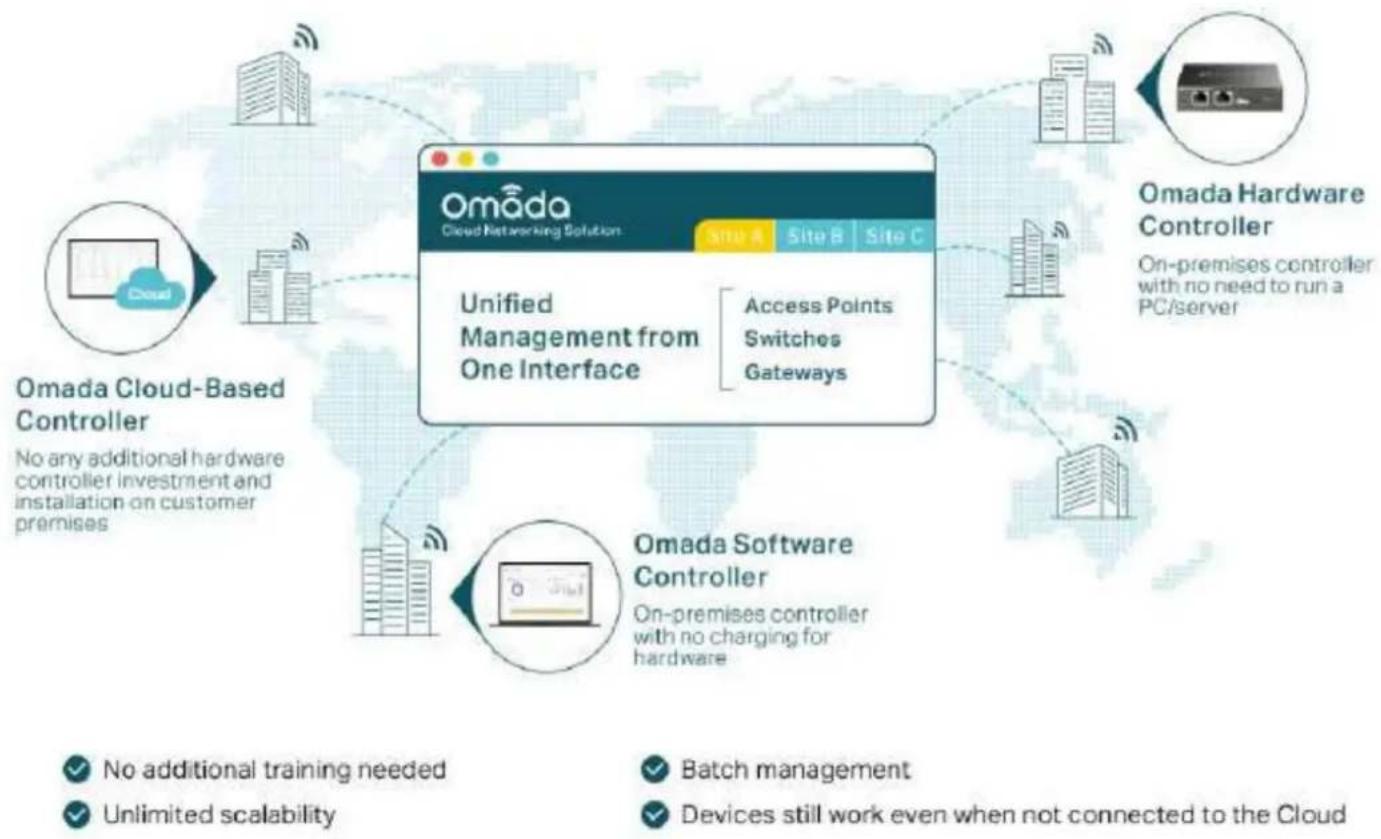

Administration Cloud centralisée sans tracas

Gestion cloud centralisée à 100% de l'ensemble du réseau à partir de différents sites, le tout contrôlé à partir d'une seule interface, n'importe où, n'importe quand.


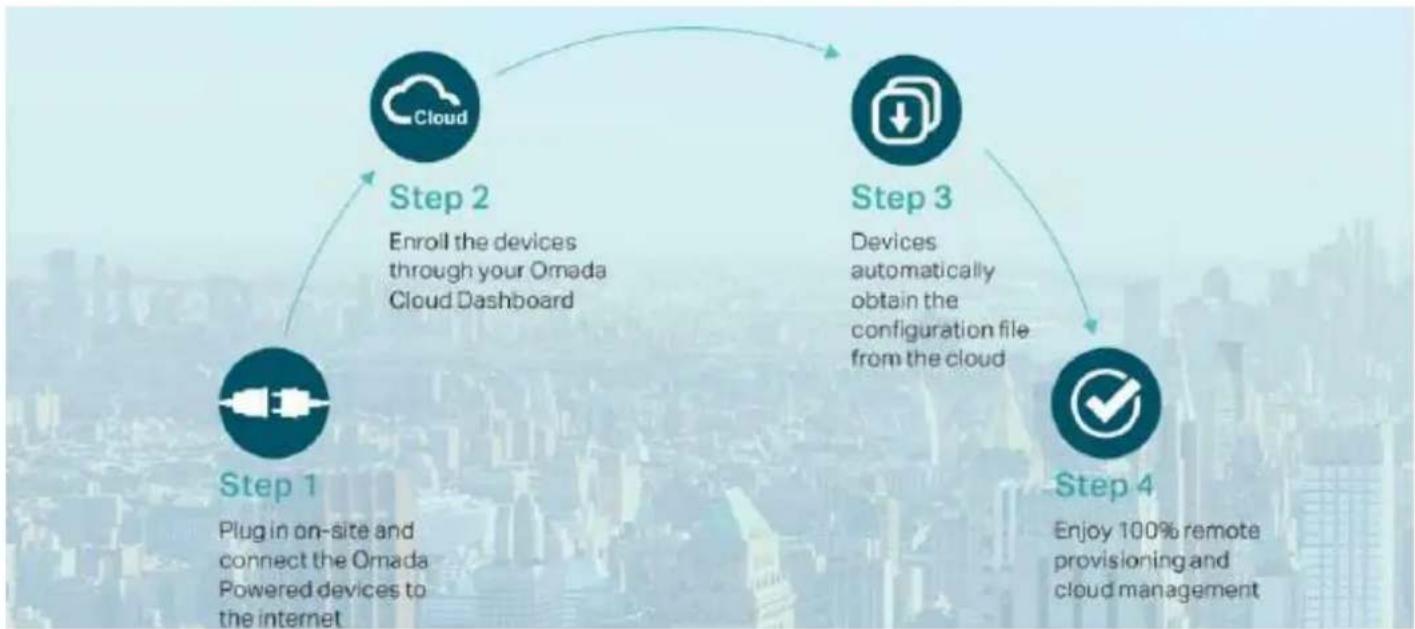

Provisionnement sans intervention pour un déploiement efficace*

Le provisionnement sans contact Omada permet le déploiement et la configuration à distance de réseaux multisites, il n'est donc pas nécessaire d'envoyer un ingénieur pour la configuration sur site. Omada Cloud assure un déploiement efficace à moindre coût.

* Le provisionnement sans contact est pris en charge lors de l'utilisation d'Omada-Cloud Based Controller.

Technologie basée sur l'IA pour de meilleures performances et une maintenance facile du résea

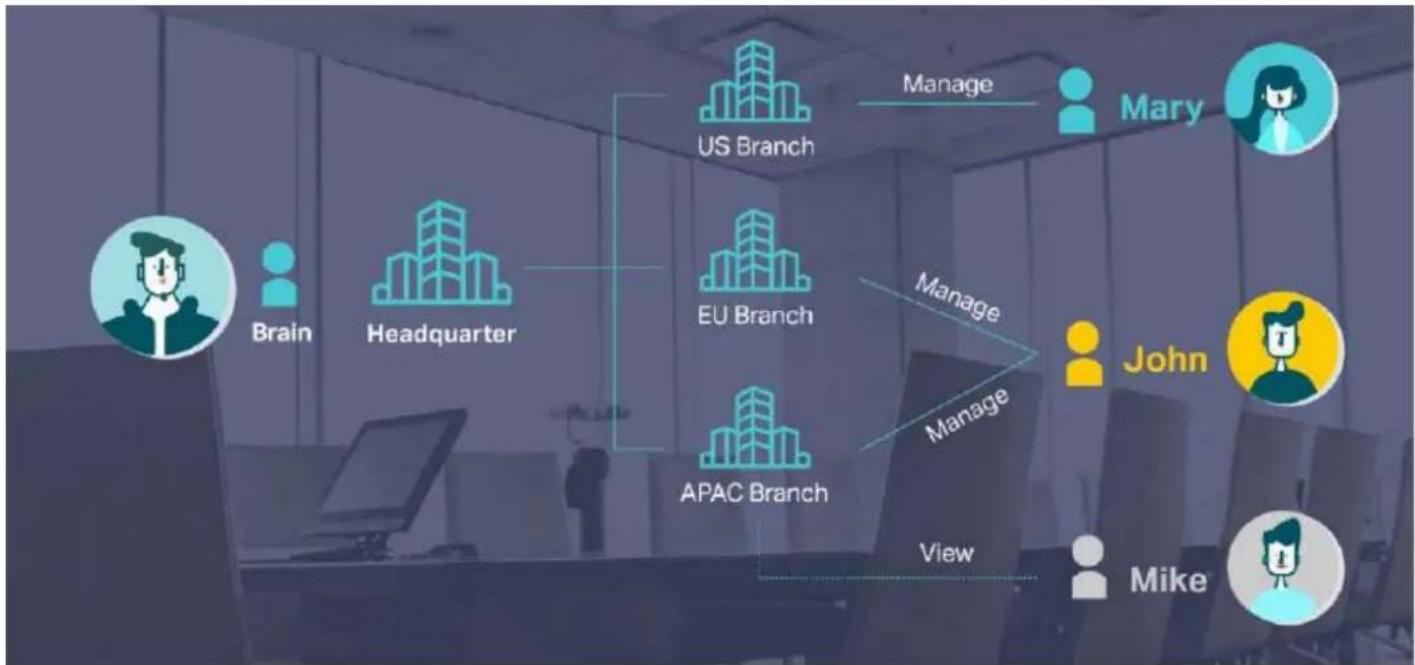

Attribuer différents rôles de gestion

L'attribution de privilèges multi-utilisateurs est disponible pour augmenter l'efficacité et la sécurité de la gestion. La gestion multi-personnes, les autorisations à plusieurs niveaux et la possibilité d'ajouter des administrateurs selon les besoins permettent une exploitation et une maintenance flexibles du réseau.


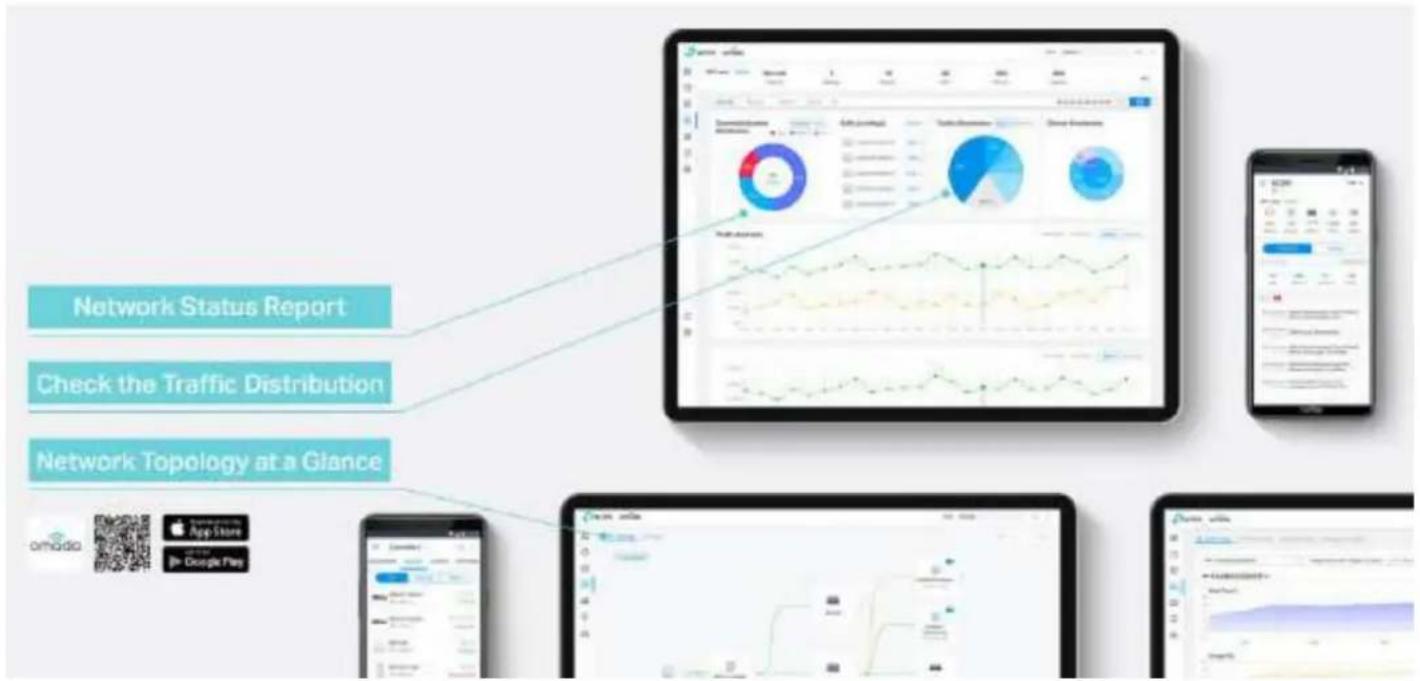

Surveillance de réseau simple et intelligente

Le tableau de bord facile à utiliser permet de voir facilement l'état de votre réseau en temps réelÿ; vérifier l'utilisation du réseau et la répartition du traficÿ; recevoir des journaux d'état du réseau, des avertissements d'événements anormaux et des notificationsÿ; ou même suivre les données clés pour de meilleurs résultats commerciaux. La topologie du réseau aide les administrateurs IP à voir et à dépanner rapidement la connexion en un coup d'œil.

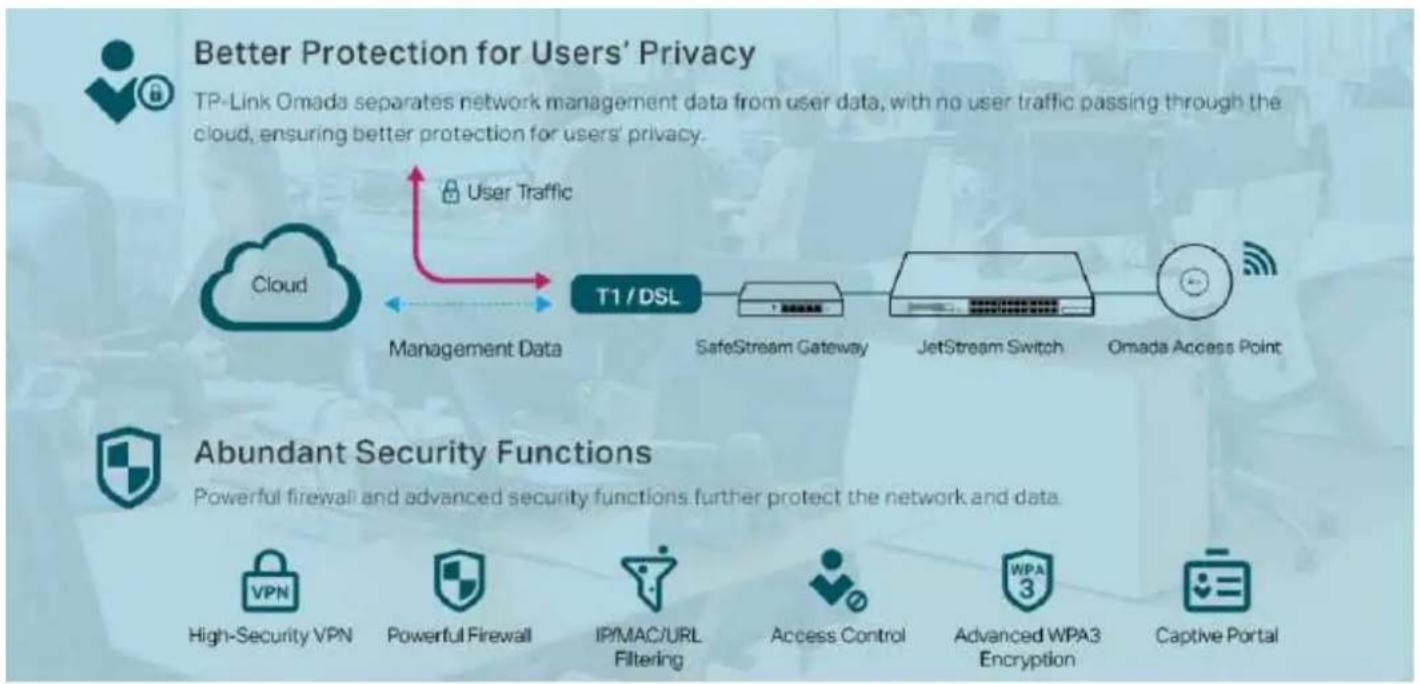

Protection complète pour l'ensemble du réseau

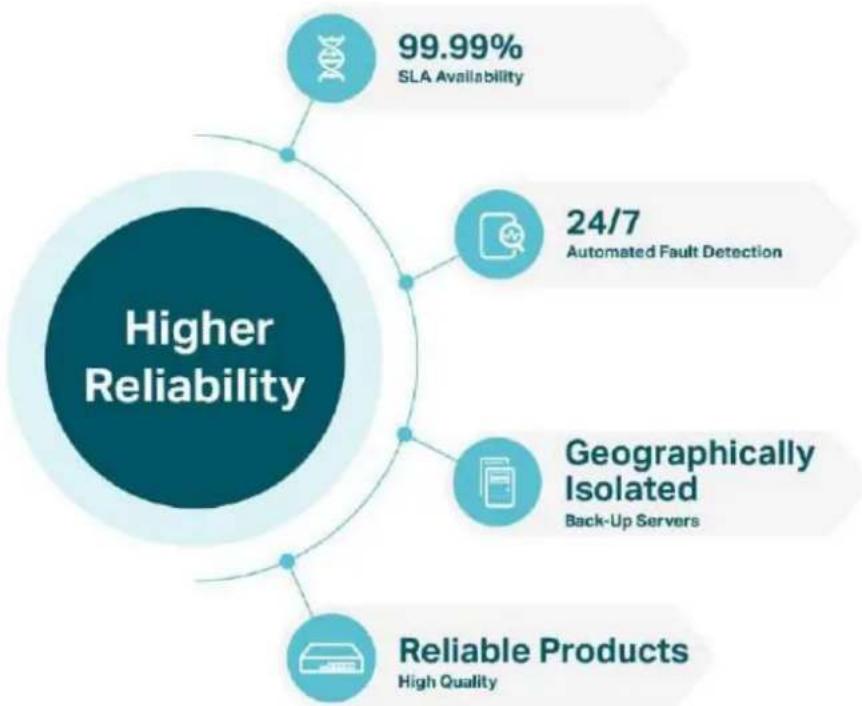

Plusieurs facteurs garantissent une plus grande fiabilité

Une plus grande fiabilité du service cloud est garantie avec une disponibilité SLA de 99,99 %, une détection automatisée des pannes 24h/24 et 7j/7, des serveurs de sauvegarde géographiquement isolés et une qualité de produit fiable. Votre réseau fonctionne même si le trafic de gestion est interrompu.

Des connexions fiables même avec des clients à haute densité

Équipés de chipsets d'entreprise, d'antennes dédiées, de fonctions RF avancées, d'une sélection automatique des canaux et d'un réglage de la puissance, les points d'accès Omada WiFi 6 et WiFi 5 ont des capacités de simultanéité élevées pour des performances remarquables dans des environnements à haute densité.

Conception facile à monter

L'apparence élégante et la conception facile à monter des bornes plafonniers EAP favorisent une installation rapide sur n'importe quelle surface de mur ou de plafond et lui permettent de se fondre parfaitement dans la plupart des styles de décoration intérieure. La borne murale EAP mince et discrète peut être facilement installée dans n'importe quelle boîte de jonction murale standard EU/US ou boîte de jonction murale de 86 mm.

Alimentation PoE

Avec IEEE 802.3af/at PoE ou PoE passif, vous pouvez utiliser des câbles Ethernet pour transférer à la fois l'alimentation électrique et les données réseau, ce qui rend le déploiement plus flexible et élimine le besoin d'installer un câblage d'alimentation supplémentaire.

Conception matérielle de classe affaires

Les chipsets de classe entreprise offrent des performances exceptionnelles et prennent en charge une durée d'exécution plus longue, une capacité client plus élevée et une plus grande portée. Des amplificateurs haute puissance dédiés, des antennes spécialisées et des blindages RF conçus par des professionnels garantissent d'excellentes performances WiFi.

Itinérance transparente\*

L'itinérance transparente 802.11k et 802.11v permet une commutation transparente vers le point d'accès avec un signal optimal lors du déplacement entre les points d'accès.

Engrener\*

La technologie Omada Mesh permet une connectivité WiFi entre les points d'accès pour une portée étendue, ce qui rend les déploiements WiFi plus flexibles et pratiques.

Efficacité accrue avec OFDMA\*

La norme WiFi 6 utilise OFDMA pour une utilisation plus efficace des canaux et une latence réduite. Imaginez votre connexion WiFi comme une série de camions de livraison délivrant des paquets de données à vos appareils. Avec le WiFi 802.11ac, chaque camion de livraison ne pouvait livrer qu'un seul colis à un appareil à la fois. Mais avec OFDMA, chaque camion peut livrer plusieurs colis à plusieurs appareils simultanément. Cette grande amélioration de l'efficacité fonctionne à la fois pour les chargements et les téléchargements.

Gestion RF avancée

Les technologies MU-MIMO, Airtime Fairness, Beamforming et Band Steering garantissent des performances RF optimales pour les applications professionnelles.

Gestion centralisée facile

Configurez et surveillez facilement des centaines d'EAP Omada à l'aide du contrôleur Omada.

* Seuls certains appareils prennent en charge l'itinérance transparente. Pour plus d'informations, reportez-vous aux spécifications.
* Seuls certains appareils prennent en charge Mesh. Pour plus d'informations, reportez-vous aux spécifications.
* Seuls les appareils 802.11ax prennent en charge OFDMA.

Points d'accès WiFi 802.11ax plafonnier

Modèle	EAP670	EAP660HD	EAP653	EAP650	EAP620HD	EAP610
Produit	Borne plafonnier AX5400WiFi 6 bi-bande2.4yGHz: 574yMbit/s	Borne plafonnier AX3600Point d'accès WiFi 6 bi-bande	Borne plafonnier AX3000Point d'accès WiFi 6 bi-bande	Borne plafonnier AX3000Point d'accès WiFi 6 bi-bande	Borne plafonnier AX1800Point d'accès WiFi 6 bi-bande	Borne plafonnier AX1800Point d'accès WiFi 6 bi-bande
Débit	5 GHz: 4804 Mbit/s1x Ethernet 2,5 Gb/s	2,4yGHz: 1y148yMbit/s5yGHz: 2y402yMbit/s	2,4yGHz: 574yMbit/s5yGHz: 2y402yMbit/s	2,4yGHz: 574yMbit/s5yGHz: 2y402yMbit/s	2,4yGHz: 574yMbit/s5 GHz: 1y201yMbit/s	2,4yGHz: 574yMbit/s5 GHz: 1y201yMbit/s
Port Ethernet	Port	1x Ethernet 2,5 Gb/sPort	1 port Gigabit Ethernet 1 port	Gigabit Ethernet 1 port Gigabit Ethernet 1 port Gigabit Ethernet
Alimentation	PoE 802.3at ou12 V/1,5 A CC	802.3at PoE ou 12V/2A CC	UE: PoE passif 48yV ouPoE 802.3at ou12V/1A CCou 802.3at PoE ou12 V/1,5 A CC	UE: PoE passif 48yV ouPoE 802.3at ou12V/1A CCou 802.3at PoE ou12 V/1,5 A CC	V2: PoE passif 48yV ou802.3at PoE ou 12V/1ACCV3y: PoE passif 48yVou 802.3at PoE ou12 V/1,5 A CC	V1y: PoE passif 48yV ou802.3at PoE ou 12V/1ACCV2y: PoE passif 48yVou 802.3at PoE ou12 V/1,5 A CC
Antennes internes	2.4 GHz: 2 x 4 dBi5 GHz: 4x 5 dBi	2.4 GHz: 4 x 4 dBi5 GHz: 4x 5 dBi	2.4 GHz: 2 x 4 dBi5 GHz: 2x 5 dBi	2.4 GHz: 2 x 4 dBi5 GHz: 2x 5 dBi	2.4 GHz: 2 x 4 dBi5 GHz: 2x 5 dBi	2.4 GHz: 2 x 4 dBi5 GHz: 2x 5 dBi

Point d'accès WiFi 802.11n/ac plafonnier

Modèle	EAP265HD	EAP245	EAP225	EAP115	EAP110
Produit	MU-MIMO WiFi AC1750GigabitBorne plafonnier	MU-MIMO WiFi AC1750Borne plafonnier Gigabit	AC1350 WiFi PlafonnierGigabit MU-MIMO2,4 GHz: 450 Mbps 5	WiFi N 300 Mbps Borne plafonnier	WiFi N 300 Mbps Borne plafonnier
Débit	2,4 GHz: 450 Mbps5 GHz: 1300Mbps	2,4yGHz: 450yMbps5 GHz: 1y300yMbps	GHz: 867 Mbps	2,4 GHz: 300 Mbps	2,4 GHz: 300 Mbps
Port Ethernet	2 ports Gigabit Ethernet 2 ports	Gigabit Ethernet	1 port Ethernet Gigabit	1x 10/100MbpsPort Ethernet	1x 10/100MbpsPort Ethernet
Alimentation	PoE 802.3af/PoE passif 48 V	PoE 802.3af/PoE passif 48 V	V4y: 802.3af PoE/24yVPoE passifV5y: 802.3af/at PoE/48yVPoE passif	PoE 802.3af / Externo 9Alimentation CC V/0,6 A	PoE passif 24 V
Antennes internes	2,4 GHz: 3 x 3,5 dBi5 GHz: 3 x 4 dBi	2,4 GHz: 3 x 3,5 dBi5 GHz: 3 x 4 dBi	2,4 GHz: 3 x 4 dBi5 GHz: 2x 5 dBi	2x 4 dBi	2x 4 dBi

Bornes murales WiFi 02.11n/ac/ax

Imagè		[SYXW]
Modèle	EAP655-Wall	EAP650-Wall	EAP615-Wall
Produit	Borne murale WiFi 6 AX3000	Borne murale WiFi 6 AX3000	AX1800 Borne murale WiFi 6
Débit	2,4ÿGHzÿ: 574ÿMbit/s5ÿGHzÿ: 2ÿ402ÿMbit/s	2,4ÿGHzÿ: 574ÿMbit/s5ÿGHzÿ: 2ÿ402ÿMbit/s	2,4ÿGHzÿ: 574ÿMbit/s5 GHzÿ: 1ÿ201ÿMbit/s
Port Ethernet	4 ports Gigabit Ethernet 2 ports	Gigabit Ethernet 4 ports Gigabit	Ethernet
Alimentation	PoE 802.3af/at	802.3afPoE	PoE 802.3af/at
Antennes internes	2,4 GHz : 2 x 3 dBi5 GHz : 2x 5 dBi 5 GHz : 2x 5	2,4 GHz : 2 x 3 dBi dBi	2,4 GHz : 2 x 4 dBi5 GHz : 2x 4 dBi

Point d'accès Outdoor 802.11n/ac/ax

Imago
Modèle	EAP235-Wall	EAP230-Wall	EAP225-Wall	EAP115-Wall
Produit	Omada AC1200 WiFiBorne murale Gigabit MU-MIMO2,4GHz: 300Mbit/s	Omada AC1200 WiFiBorne murale Gigabit MU-MIMO2,4GHz: 300Mbit/s	Omada AC1200 WiFiBorne murale MU-MIMO2,4GHz: 300Mbit/s5GHz: 867Mbit/s4x 10/100MbpsPort EthernetPoE 802.3af/at	Borne murale WiFi N 30Mbps2,4GHz : 300Mbit/s2x 10/100MbpsPort EthernetPoE 802.3af
Débit	5GHz: 867Mbit/s4 ports Gigabit EthernetPoE 802.3af/at	5 GHz: 867Mbit/s2 ports Gigabit EthernetPoE 802.3af	5GHz: 867Mbit/s4x 10/100MbpsPort EthernetPoE 802.3af/at	2x 10/100MbpsPort EthernetPoE 802.3af
Port Ethernet
Alimentation	2,4 GHz: 2 x 4 dBi	2,4 GHz: 2 x 4 dBi	2,4 GHz: 2 x 3 dBi	2 x 1,8 dBi
Antennes internes	5 GHz: 2x 4 dBi	5 GHz: 2x 3,6 dBi	5 GHz: 2x 4 dBi

Point d'accès Outdoor 802.11n/ac/ax

Image	[22A0]
Modèle	EAP650-Outdoor	EAP610-Outdoor		EAP110-Outdoor
Produit	WiFi intérieur/Outdoor AX30006 Point d'accès	WiFi intérieur/Outdoor AX1800 6Point d'accès	EAP225-OutdoorMU-MIMO WiFi AC1200Accès intérieur/Outdoor Gigabit	300 Mbps WiFi N Outdoor Poinl d'accès
Débit	2.4GHz: 574Mbit/s 5GHz:2402Mbit/s	2,4GHz:574Mbit/s5 GHz: 1201Mbit/s	2,4GHz: 300 Mbps5GHz: 867 Mbps	2.4GHz: 300 Mbps
Port Ethernet	1 port Ethernet Gigabit	1 port Ethernet Gigabit	1 port Ethernet Gigabit	1x 10/100MbpsPort Ethernet
Alimentation	PoE 802.3at /PoE passif 48 V	PoE 802.3at /PoE passif 48 V	PoE 802.3af /PoE passif 24 V	PoE passif 24 V
Antennes internes	2 Omni bi-bande interneAntennes2.4GHz: 4dBi; 5 GHz: 5 dBi	2 Omni bi-bande interneAntennes2,4GHz: 4dBi; 5 GHz: 5 dBi	2 antennes omnidirectionnelles bi-bande(Externe détachable)2.4GHz: 3dBi; 5 GHz: 4 dBi	2 antennes omnidirectionnelles(Externe détachable)2.4GHz: 3dBi

2,4GHz: 3dBi; 5 GHz: 4 dBi

Caractéristiques

Points d'accès WiFi AX plafonnier

Modèle		EAP670	EAP680HD	EAP653	EAP650	EAP620HD	EAP610
Nom		AX5400bi-bandeWiFi 6	AX3600bi-bandeWiFi 6	AX3000bi-bandeWiFi 6	AX3000i-bandeWiFi 6	AX1800bi-bandeWiFi 6	AX1800bi-bandeWiFi 6
Corrosion principale	Interfacos LAN	1x 2.5 Gbit/sPort Ethernet	1x 2.5 Gbit/sPort Ethernet	1x Gigabit EthernetPort	1x Gigabit EthernetPort	1x Gigabit EthernetPort	1x Gigabit EthernetPort
	Normos WiFi	IEEE 802.11 a/b/g/n/ac/lax
	Débit de données maximal	574 Mbit/s (2,4 GHz)+4804 Mbit/s (5GHz)	1148 Mbit/s (2,4GHz)+2402 Mbit/s (5GHz)	574 Mbit/s (2,4 GHz)+2402 Mbit/s (5GHz)	574 Mbit/s (2,4 GHz)+2402 Mbit/s (5GHz)	574 Mbit/s (2,4 GHz)+1201 Mbit/s (5GHz)	574 Mbit/s (2,4 GHz)+1201 Mbit/s (5GHz)
	Clients simultanés	250+	1000+	250+	250+	1000+	250+
	Antennes	2,4 GHz: 2 x 4 dBi5 GHz: 4/5 dBi	2,4 GHz: 4 x 4 dBi5 GHz: 4x 5 dBi	2,4 GHz: 2 x 4 dBi5 GHz: 2x 5 dBi	2,4 GHz: 2 x 4 dBi5 GHz: 2x 5 dBi	2,4 GHz: 2 x 4 dBi5 GHz: 2x 5 dBi	2,4 GHz: 2 x 4 dBi5 GHz: 2x 5 dBi
	Pulsance de transmission	CE: < 20 dBm (2,4GHz, PIRE); < 23dBm (5 GHz, bande1&bande 2, EIRP);< 30 dBm (5 GHz,bande 3, EIRP);FCC: < 25 dBm (2,4GHz); < 28 dBm (5GHz)	CE: < 20 dBm(2,4jGHz, PIRE); <23 dBm (5 GHz,bande1 et bande 2,EIRP);< 30 dBm (5GHz, bande 3, EIRP);FCC: < 26 dBm (2,4GHz); < 26 dBm (5GHz)	CE: < 20 dBm (2,4GHz, PIRE); < 23dBm (5 GHz, bande1/2, PIRE); < 27dBm (5 GHz, bande 3,PIRE);FCC: < 22 dBm (2,4GHz); < 22 dBm (5GHz)	CE: < 20 dBm (2,4GHz, PIRE); < 23dBm (5 GHz, bande1&bande 2, EIRP);< 30 dBm (5 GHz,bande 3, EIRP);FCC: < 25 dBm (2,4GHz); < 25 dBm (5GHz)	CE: < 20 dBm(2,4jGHz, PIRE); <23 dBm (5 GHz,bande1 et bande 2,EIRP);< 30 dBm (5GHz, bande 3, EIRP);FCC: < 25 dBm (2,4GHz); < 25 dBm (5GHz)	CE: < 20 dBm (2,4GHz, PIRE); < 23dBm (5 GHz,bande1&bande 2, EIRP);< 30 dBm (5 GHz,bande 3, EIRP);FCC: < 25 dBm (2,4GHz); < 25 dBm (5GHz)
CentraliséLa gestion	Logiciel OmadaManette	•
	Quincaillerie OmadaManette	•
	Application Omada	•
Sécurité	Portal captifAuthentication	•
	Contrôle d'accès	•
	Nombre maximal de MACFiltre	4000
	Isolation WiFientre clients	•
	VLAN	•
	Détector des joints d'acets non taxes	•
	Chiffrement WiFi	WPA-Personnel/Entreprise, WPA2-Personnel/Entreprise, WPA3-Personnel/Entreprise
	Prise en charge 802.1X	•

Points d'accès WiFi 802.11ax plafonnier

Modèle		EAP670	EAP660HD	EAP653	EAP650	EAP620HD	EAP610
	Plusieurs SSID	16 (8 sur chaque bande)
	Activerdésactiver le WiFi Radio	•
	Activerdésactiver le SSID Diffuser	•
	Réseau d'invités	•
	Canal automatique Mission	•
	Contrôle de la puissance d'émission Ajuster la puissance d'émission en dBm
WiFi Fonction	Gaste de service (MPSO)	•
	Itinérance transparente	•
	Empresse	•
	Formation du taïcoteaux	•
	MU-MIMO	•
	Limite de débit	Basé sur SSID/Client
	Équilibre de charge	•
	Écuté du temps d'antenne	•
	Direction de la bande	•
	Comptabilité RADIUS	•
	Authentification MAC	•
	Calendrier de redemarriage	•
	Horaire WiFi	•
	Statistiques WiFi	•
	IP statique/IP dynamique	•
Données d'ordistance Les taux	802.11ax	8 Mbit/s à 4804 Mbit/s (MCSO-MCS11, NSS = 1 à 4 HE20/40/80/160)	8 Mbps à 2402 Mbit/s (MCSO-MCS11, NSS = 1 à 4 HE20/40/80)	8 Mbps à 2402 Mbit/s (MCSO-MCS11, NSS = 1 à 2 HE20/40/80/160)	8 Mbps à 2402 Mbit/s (MCSO-MCS11, NSS = 1 à 2 HE20/40/80/160)	8 Mbps à 1201 Mbit/s (MCSO-MCS11, NSS = 1 à 2 HE20/40/80)	8 Mbps à 1201 Mbit/s (MCSO-MCS11, NSS = 1 à 2 HE20/40/80)
	802.11ac	6,5 Mbit/s à 4333,3 Mbit/s (MCSO-MCS11, NSS = 1 à 4 VHT20/40/80/160)	6,5 Mbit/s à 2166,7 Mbit/s (MCSO-MCS11, NSS = 1 à 4 VHT20/40/80)	6,5 Mbit/s à 2166,7 Mbit/s (MCSO-MCS11, NSS = 1 à 2 VHT20/40/80/160)	6,5 Mbit/s à 2166,7 Mbit/s (MCSO-MCS11, NSS = 1 à 2 VHT20/40/80/160)	6,5 Mbit/s à 1083,3 Mbit/s (MCSO-MCS11, NSS = 1 à 2 VHT20/40/80)	6,5 Mbit/s à 1083,3 Mbit/s (MCSO-MCS11, NSS = 1 à 2 VHT20/40/80)
	802.11n	6,5 Mbit/s à 600 Mbit/s (MSCO-MCS31, HT20/40)	6,5 Mbit/s à 600 Mbit/s (MSCO-MCS31, HT20/40)	6,5 Mbit/s à 300 Mbit/s (MCSO-MCS15, HT20/40)	6,5 Mbit/s à 300 Mbit/s (MCSO-MCS15, HT20/40)	6,5 Mbit/s à 300 Mbit/s (MCSO-MCS15, HT20/40)	6,5 Mbit/s à 300 Mbit/s (MCSO-MCS15, HT20/4O)
	802.11g	6, 9, 12, 18, 24, 36, 48, 54 Mbit/s
	802.11b	1, 2, 5,5, 11 Mbit/s
	802.11a	6, 9, 12, 18, 24, 36, 48, 54 Mbit/s
La gestion	Contrôle LED MARCHE/ARRÊT	•
	MAC de gestion Contrôle d'accès	•
	Gestion basée sur le Web •
	Télénet	•
	SNMP	v1, v2c, v3
	SSH	•
	Restaurer la sauvegarde	•
	Mise à jour du micrologiciel via Web •
	NTP	•
	Journal du système	•
	Monte courte d'actions	•

Point d'accès WiFi 802.11ax plafonnier

Modèle		EAP670	EAP660HD	EAP653	EAP650	EAP620HD	EAP610
Physique & Environnement	Alimentation	PoE 802.3at ou12 V/1,5 A CC	PoE 802.3at ou12V/2A CC	UEy: 48yV passifPoE ou PoE 802.3atou 12V/1A CCPoE ou PoE 802.3atou 12V/1.5A CC	UEy: 48yV passifPoE ou PoE 802.3atou 12V/1A CCPoE ou PoE 802.3atou 12V/1.5A CC	PoE passif 48 Vou 802.3at PoE ou12 V/1,5 A CC	PoE passif 48 Vou 802.3at PoE ou12 V/1,5 A CC
	Puissance maximumConsommation	UE : 18,5 W (pourPoE); 15 W (pour CC)PoE); 17,8 W (pourCC)	UE : 18,5 W (pourPoE); 15 W (pour CC)PoE); 18 W (pour CC)	UE : 13,07 W (pourPoE); 11,76 W (pourCC)PoE): 12,58 W (pour UE :CC)	UE : 13,5 W (pourPoE); 12,0 W (pourCC)PoE/W1@&rW (pourCC)	V2y:UE : 12,8 W (pourPoE); 10,8 W (pourCC)PoE); 11,8 W (pourCC)V3y:UE : 14,4 W (pourPoE); 13,1 W (pourCC)PoE); 13,4 W (pourCC)	V1y:UE : 12,8 W (pourPoE); 10,8 W (pourCC)PoE); 11,8 W (pourCC)V2y:PoE); 12,3 W (pourCC)PoE); 12,8 W (pourCC)
	Rétablir	•
	Montage	Montage au plafond / au mur (Kits inclus)		Montage au plafond/mural (kits inclus)/montage de la boîte de jonction
Autres	Certificates	CE, FCC, RoHS, IC
	Dimensions (L x P x H)	243 x 243 x 64 mm 243 x 243 x 64 mm 160 x 160 x 33 mm		160 x 160 x 33 mm 160 x 160 x 33 mm	x 33 mm 160 x 160 x 33 mm
	Environnement	Température de fonctionnement : 0 °C à 40 °CTempérature de stockage : -40 °C à -70 °CHumidité de fonctionnement: 10% à 90% sans condensation;Humidité de stockage: 5% à 90% sans condensation;

Point d'accès 802.11n/ac plafonnier

Modèle		EAP205HD	EAP245	EAP225	EAP115	EAP110
Nom		AC1750 WiFiGigabit MU-MIMOPoint d'accès	AC1750 WiFiGigabit MU-MIMOPoint d'accès	AC1350 WiFiGigabit MU-MIMOPoint d'accès	300 Mbps WiFiNPoint d'accès	300 Mbps WIFIN Point d'accès
Conception principale	Interfacos LAN	2 ports Gigabit Ethernet		1x Gigabit EthernetPort	1 port Ethernet 10/100 Mbit/s
	Normes WiFi	IEEE 802.11 a/b/g/n/ac			IEEE 802.11 a/b/g/n
	Débit de données maximal	450 Mbit/s (2,4 GHz) + 1300 Mbit/s (5 GHz)		450 Mbit/s (2,4 GHz)+ 876 Mbit/s (5 GHz)	300 Mbit/s (2,4 GHz)
	Clients simultanés	500+	220+	220+	100+
	Antennes	2,4Gy: 3 x 3,5 dBi5 GHz: 3 x 4 dBi	2,4 GHz: 3 x 3,5 dBi, 5GHz: 3x 4 dBi	2,4 GHz: 3 x 4 dBi, 5GHz: 2x 5 dBi	2x 4 dBi
	Puissance de transmission	CE: < 20 dBm (2,4GHz, PIRE): < 28 dBm(5 GHz, PIRE)FCC: < 24 dBm (2,4GHz); < 24 dBm (5GHz)	CE: < 20 dBm (2,4GHz, PIRE): < 28 dBm(5 GHz, PIRE)FCC: < 24 dBm (2,4GHz); < 24 dBm (5GHz)	CE: < 20 dBm (2,4GHz, PIRE): < 27 dBm(5 GHz, PIRE)FCC: < 24 dBm (2,4GHz); < 22 dBm (5GHz)	CE: < 19 dBm (EIRP), FCC: < 21 dBm
Gestion centralisée	Contrôleur logiciel Omada	•
	Contrôleur matériel Omada	•
	Application Omada	•
Sécurité	Authentification du portail capitif •
	Contrôle d'accès	•
	Nombre maximal de MACFiltre	4000
	Isolation WiFi entreClients	•
	VLAN	•
	Dévision des points d'actions sur faibles	•
	Chiffrement WiFi	WPA-Personnel/Entreprise, WPA2-Personnel/Entreprise
	Prise en charge 802.1X	•
	Plusieurs SSID	16 (8 sur chaque bande)			8
	Activeridésactiver la radio WiFi •
	Activeridésactiver le SSIDDiffuser	•
	Réseau d'invités	•
	Canal automatiqueMission	•
	Contrôle de la puissance d'émission	Ajuster la puissance de transmission sur dBm
	Qualité de vente 2000	•
Fonction WiFi	Itinérance fluide	•			-
	Engineer	•			-
	Formation de faissouaux	•			-
	MU-MIMO	•			-
	Limite de débit	Basé sur SSID/Client
	Équilibre de charge	•
	Équité du temps d'antienne	•			-
	Direction de la bande	•			-
	Comptabilité RADIUS	•
	Authentification MAC	•
	Calendrier de rédimarrage	•
	Horaire WiFi	•
	Statistiques WiFi	•
	IP statique/IP dynamique	•

Point d'accès 802.11n/ac plafonnier

Modèle		EAP265HD	EAP245	EAP225	EAP115	EAP110
Pise en change des débit de données	802.11ac	6,5 Mbit/s à 1300 Mbit/s (MCS0-MCS9, NSS = 1 à 3 VHT20/40/80)		6,5 Mbit/s à 867 Mbit/s (MCS0-MCS9, NSS = 1 à 2 VHT20/40/80)	-
	802.11n	6,5 Mbit/s à 450 Mbit/s (MCS0-MCS23, HT20/40)			6,5 Mbit/s à 300 Mbit/s (MCS0-MCS15, HT20/40)
	802.11g	6, 9, 12, 18, 24, 36, 48, 54 Mbit/s
	802.11b	1, 2, 5,5, 11 Mbit/s
	802.11a	6, 9, 12, 18, 24, 36, 48, 54 Mbit/s			-
Administration	Contrôle LED MARCHE/ARRET	*
	Accès MAC de gestion Contrôleur	*
	Gestion basée sur le Web	*
	Télénet	*
	SNMP	v1, v2c
	SSH	*
	Restaurer la sauvegarde	*
	Mise à jour du micrologiciel via le Web	*
	NTP	*
	Journat du système	*
	outre au titre d'ouvrage	*
Environnement physique	Alimentation	PoE 802.3af ou 48 V PoE passif (+4,5 épingles: -7,8 broches, PoE épiling Adaptateur inclus)	PoE 802.3af ou 48 V PoE passif (+4,5 épingles: -7,8 broches, PoE épiling Adaptateur inclus)	V4y: PoE 802.3af ou 24V Passif PoE (+4,5 broches; -7,8 épingles, Adaptateur PoE Inclus) V5y: 802.3afat PoE ou 48 V Passif PoE (+4,5 broches; -7,8 épingles, Adaptateur PoE Inclus)	PoE 802.3af ou externe 9 V/0,6 A Alimentation CC	PoE passif 24 V (+4,5 broches; -7,8 Inclus)
	Puissance maximum Consommation	12,3W	12,3W	V4y: 12.6W V5 UE: 9,7jW (802.3af PoE ou PoE passif)	3,1W	2,8 W
	Montage	*
	Montage au plafond/mur (Kits inclus)
Autres	Certificates	CE, FCC, RoHS
	Dimensions (L x P x H)	205,5 x 181,5 x 37,1 mm			189,4 x172,3 x 29,5 mm
	Environnement	Température de fonctionnement : 0 °C à 40 °C Température de stockage : -40 °C–70 °C Humidité de fonctionnement: 10% à 90% sans condensation Humidité de stockage: 5% à 90% sans condensation

Modèle		EAP655-Wall	EAP650-Wall	EAP615-Wall
Nom		Borne murale AX3000 WiFi 6	Borne murale AX3000 WiFi 6	Borne murale AX1800 WiFi 6
Conduction principale	Interfaces LAN	4 ports Gigabit EthernetIEEE 802-11 a/b/g/n/ac/ax	2 ports Gigabit EthernetIEEE 802-11 a/b/g/n/ac/ax	4 ports Gigabit EthernetIEEE 802-11 a/b/g/n/ac/ax
	Nomos WiFi	574 Mbit/s (2,4 GHz) + 2402 Mbit/s (5 GHz)	574 Mbit/s (2,4 GHz) + 2402 Mbit/s (5 GHz)	574 Mbit/s (2,4 GHz) + 1201 Mbit/s (5 GHz)
	Débit de données maximal	100+	100+	100+
	Clients simultanés	2,4 GHz: 2 x 3 dBi	2,4 GHz: 2 x 3 dBi	2,4 GHz: 2 x 3 dBi
	Antennes	5 GHz: 2x 5 dBiCEy: <j20ydBm (2,4GHz, PIRE):<23dBm (5 GHz, bande1 et bande2,EIRP):< 27 dBm (5 GHz, bande 3,PIRE);FCC: < 22 dBm (2,4 GHz); < 22 dBm(5GHz)	5 GHz: 2x 5 dBi	5 GHz: 2x 4 dBi
Gestion centralisée	Contrôleur logiciel Omada
	Contrôleur matériel Omada
	Applification Omada
Sécurité	Authentification du portail captif •
	Contrôle d'accès
	Nombre maximal de MACFiltre	4000	4000	4000
	Isolation WiFi entreClients
	VLAN
	Détection des points d'articles sur fables	WPA-Personnel/Entreprise, WPA2-Personnel/Entreprise, WPA3-Personnel/Entreprise	WPA-Personnel/Entreprise, WPA2-Personnel/Entreprise, WPA3-Personnel/Entreprise	WPA-Personnel/Entreprise, WPA2-Personnel/Entreprise, WPA3-Personnel/Entreprise
	Chiffromont WiFi
	Prise en charge 802.1X	16 (8 sur chaque bande)	16 (8 sur chaque bande)	16 (8 sur chaque bande)
Fonction WiFi	Plusieurs SSID
	Activer/désactiver la radio WiFi •
	Activer/désactiver le SSIDDiffuser	•	•	•
	Réseau d'invités
	Canal automatiqueMission	•	•	•
	Contrôle de la puissance d'émission	Ajuster la puissance d'émission en dBm Ajuster la puissance d'émission en dBm Ajuster la puissance d'émission en dBm
	Quetielle centre (4400)
	Itinérance transparente	•	•	•
	Engineer	-	-	-
	Formation de faisseaux	•	•	•
	MU-MIMO	-	-	•
	Limite de débit	Basé sur SSID/Client	Basé sur SSID/Client	Basé sur SSID/Client
	Équilibre de charge	•	•	•
	Equité ou temps d'artérine	•	•	•
	Direction de la bande	•	•	•
	Comptabilité RADIUS	•	•	•
	Authentification MAC	•	•	•
	Calendier de redémarrage	•	•	•
	Horaire WiFi	•	•	•
	Statistiques WiFi	•	•	•
	IP statique/IP dynamique	•	•	•

Modèle		EAP655-Wall	EAP650-Wall	EAP615-Wall
Dise en crèage des câbits de dorres	802.11ax	8 Mb/s à 2402 Mb/s(MCSO-MCS11, NSS = 1 à 2HE20/40/80/160)	8 Mb/s à 2402 Mb/s(MCSO-MCS11, NSS = 1 à 2HE20/40/80/160)	8 Mbps à 1201 Mbps (MCSO-MCS11, NSS = 1 à 2 HE20/40/80)
	802.11ac	6,5 Mbit/s à 2166,7 Mbit/s(MCSO-MCS9, NSS = 1 à 2VHT20/40/80/160)	6,5 Mbit/s à 2166,7 Mbit/s(MCSO-MCS9, NSS = 1 à 2VHT20/40/80/160)	6,5 Mbps à 1083,3 Mbps (MCSO-MCS9, NSS = 1 à 2 VHT20/40/80)
	802.11n	6,5 Mbit/s à 500 Mbit/s (MCSO-MCS15, 1024QAM, HT20/40)	6,5 Mbit/s à 500 Mbit/s (MCSO-MCS15, 1024QAM, HT20/40)	6,5 Mbit/s à 300 Mbit/s (MCSO-MCS15, HT20/40)
	802.11g	6, 9, 12, 18, 24, 36, 48, 54 Mbit/s	6, 9, 12, 18, 24, 36, 48, 54 Mbit/s	6, 9, 12, 18, 24, 36, 48, 54 Mbit/s
	802.11b	1, 2, 5, 5, 11 Mbit/s	1, 2, 5, 5, 11 Mbit/s	1, 2, 5, 5, 11 Mbit/s
	802.11a	6, 9, 12, 18, 24, 36, 48, 54 Mbit/s	6, 9, 12, 18, 24, 36, 48, 54 Mbit/s	6, 9, 12, 18, 24, 36, 48, 54 Mbit/s
La gestion	Contrôle LED MARCHE/ARRÊT	•	•	•
	Accès MAC de gestion Contrôler	•	•	•
	Gestion basée sur le Web	•	•	•
	Télénet	•	•	•
	SNMP	v1, v2c, v3	v1, v2c, v3	v1, v2c, v3
	SSH	•	•	•
	Restaurer la sauvegarde	•	•	•
	Mise à jour du micrologiciel vis le Web	•	•	•
	NTP	•	•	•
	Journal du système	•	•	•
	outre courant dessagés	•	•	•
Environnement physique	Alimentation	PoE 802.3af/at	PoE 802.3af	PoE 802.3af/at
	Puissance maximum Consommation	UE : 12 W (802.3af PoE)	UE : 11,5 W (pour 802.3af PoE)	UEy: 10yW (PoE 802.3af, sortie PoE désactivée)
	Rechtsatz	•	•	Montage do la Borne murale (Kits inclus) CE
	Montage	Montage mural (Kits inclus)	Montage mural (Kits inclus)	FCC, RoHS
Autres	Certificats	FCC, RoHS	CE, RoHS	143 x 86 x 20 mm
	Dimensions (L x P x H)	143 x 86 x 42,6 mm	86 x 86 x 42,2 mm	Température de fonctionnement : 0 °C à 40 °C
	Environnement	Température de fonctionnement : 0 °C à 40 °CTempérature de stockage : -40 °C à -70 °CHumidité de fonctionnement: 10% à 90% non condensation;Humidité de stockage: 5% à 90% non condensation;	Température de fonctionnement : 0 °C à 40 °CTempérature de stockage : -40 °C à -70 °CHumidité de fonctionnement: 10% à 90% non condensation;Humidité de stockage: 5% à 90% non condensation;	Température de stockage : -40 °C-70 °CHumidité de fonctionnement: 10% à 90% non condensation;Humidité de stockage: 5% à 90% non condensation;

Borne murale WiFi 802.11n/ac

Modèle		FAP235-Wall	FAP230-Wall	FAP225-Wall	FAP115-Wall
Nom		AC1200 WIFIMU-MIMO GigabitPoint d'accès mural	AC1200 WIFIMU-MIMO GigabitPoint d'accès mural	AC1200 WIFIBorne murale MU-MIMOLiaison montante : 1x 10/100 Mbps	300 Mbit/s WiFi NPoint d'accès de la Borne murale
Corception principale	Interfacas LAN	Liaison montante : 1x GigabitPort EthernetLiaison descendante : 3x GigabitPort Ethernet (un prend en charge la sortie PoE)	Liaison montante : 1x GigabitPort EthernetLiaison descendante : 1x GigabitPort Ethernet	Port EthernetLiaison descendante : 3x 10/100Port Ethernet Mbit/s (un prend en charge la sortie PoE)	Liaison montante : 1x 10/100 MbpsPort EthernetLiaison descendante : 1x 10/100Port Ethernet Mbit/s
	Normes WiFi	IEEE 802.11 a/b/g/n/ac			IEEE 802.11 a/b/g/n
	Débit de données maximal	300 Mbit/s (2,4 GHz) + 867 Mbit/s (5 GHz)		200+	300 Mbit/s (2,4 GHz)
	Clients simultanés	200+	200+	2,4 GHz : 2 x 3 dBi	100+
	Antennes	2,4 GHz : 2 x 4 dBi5 GHz : 2x 4 dBi	2,4 GHz : 2 x 4 dBi5 GHz : 2x 3,6 dBi	5 GHz : 2x 4 dBiCE : < 20 dBm (2,4 GHz,	2 x 1,8 dBi
	Puissance de presentation	CE : < 20 dBm (2,4 GHz);< 23 dBm (5 GHz)FCC : < 21 dBm (2,4 GHz);< 21 dBm (5 GHz)	CE : < 20 dBm (2,4 GHz,PIRE); < 23 dBm (5 GHz,PIRE)	PIRE); < 23 dBm (5 GHz,PIRE)FCC : < 21 dBm (2,4 GHz); < 21 dBm (5 GHz)	CE : < 20 dBm
Gestion centralisée	Contrôleur logiciel Omada	*
	Contrôleur matériel Omada	*
	Application Omada	*
Sécurité	Authentification du portail captif *
	Contrôle d'accès	*
	Nombre maximal de MACFitre	4000
	Isolation WiFi entreClients	*
	VLAN	*
	Décisions des points d'accès non liebes	*
	Chiffrement WiFi	WPA-Personnel/Entreprise, WPA2-Personnel/Entreprise
	Prise en charge 802.1X	*
Fonction WiFi	Plusieurs SSID	16 (8 sur chaque bande)			8
	Activer/désactiver la radio WiFi *
	Activer/désactiver le SSID.Diffuser	*
	Réseau d'invités	*
	Canal automatiqueMission	*
	Contrôle de la puissance d'émission	Ajuster la puissance de transmission sur dBm
	Quête de service (2006)	*
	Itinérance fluide	-
	Engineer	-
	Formation de faisceaux	*			-
	MU-MIMO	*			-
	Limite de débit	Basé sur SSIDClient
	Équilibre de charge	*
	Équité du temps d'entreme	-
	Direction de la bande	*			-
	Comptabilité RADIUS	*
	Authentification MAC	*
	Calendrier de rédémarrage	*
	Horaire WiFi	*
	Statistiques WiFi	*
	IP statique/IP dynamique	*

Borne murale WiFi 802.11n/ac

Modèle		EAP235-Wall	EAP230-Wall	EAP225-Wall	EAP115-Wall
Pise en charge des débts de données	802.11ac	8,5 Mbps à 867 Mbps (MCS0-MCS9, NSS = 1 à 2 VHT20/40/80)			-
	802.11n	6,5 Mb/s à 300 Mb/s (MCS0-MCS15, HT20/40)
	802.11g	6, 9, 12, 18, 24, 36, 48, 54 Mbit/s
	802.11b	1, 2, 5,5, 11 Mbit/s
	802.11a	6, 9, 12, 18, 24, 36, 48, 54 Mbit/s			-
La gestion	Contrôle LED MARCHE/ARRET	*
	Accès MAC de gestion Contrôler	*
	Gestion basée sur le Web	*
	Télénet	*
	SNMP	v1, v2c
	SSH	*
	Restaurer la sauvegarde	*
	Mise à jour du micrologiciel via le Web	*
	NTP	*
	Journal du système	*
	outaboigne de saucage	*
Environnement physique	Alimentation	PoE 802.3af/at			PoE 802.3af
	Puissance maximum Consommation	9,8 W (sans sortie PoE)	7W	9,8 W (sans sortie PoE)	2,8 W
	Rétainer	*
	Montage	Montage de la Borne murale (Kits inclus)
Autres	Certificats	FCC, RoHS	CE, RoHS	CE, FCC, RoHS	CE, RoHS
	Dimensions (L x P x H)	143 x 86 x 20 mm	86,8 x 86,8 x 30,2 mm 143 x	86 x 20 mm	86,8 x 86,8 x 30,2 mm
	Environnement	Température de fonctionnement: 0 °C à 40 °C; Température de stockage: -40 °C-70 °CHumidité de fonctionnement: 10% à 90% sans condensation; Humidité de stockage: 5% à 90 sans condensation;

Point d'accès 802.11ax Outdoor

Modèle		EAP650-Outdoor	EAP610-Outdoor
Nom		Point d'accès WiFi 8 intérieur/Outdoor AX3000	Point d'accès WiFi 8 intérieur/Outdoor AX1800
Conception principale	Interfaces LAN	1 port Ethernet Gigabit	1 port Ethernet Gigabit
	Normes WiFi	IEEE 802.11a/b/g/n/ac/lax	IEEE 802.11a/b/g/n/ac/lax
	Débit déonnées maximal	574 Mbit/s (2,4 GHz) + 2402 Mbit/s (5 GHz)	574 Mbit/s (2,4 GHz) + 1201 Mbit/s (5 GHz)
	Clients simultanés	250+	250+
	Antennes	2 antennes omnidirectionnelles internes à bi-bande 2,4 GHz;4 dBi; 5 GHz : 5 dBi	2 antennes omnidirectionnelles internes à bi-bande 2,4 GHz;4 dBi; 5 GHz : 5 dBi
	Puissance de transmission	CE : < 20 dBm (2,4 GHz, EIRP), < 30 dBm (5 GHz, EIRP);FCC : < 25 dBm (2,4 GHz), < 25 dBm (5 GHz)	CE : < 20 dBm (2,4 GHz, EIRP), < 30 dBm (5 GHz, EIRP);FCC : < 25 dBm (2,4 GHz), < 25 dBm (5 GHz)
Gestion centralisée	Contrôleur logiciel Omada	•	•
	Contrôleur matériel Omada	•	•
	Application Omada	•	•
Sécurité	Authentication du portai captif	•	•
	Contrôle d'accès	•	•
	Nombre maximal de filtres MAC 4000		4000
	Isolation WiFi entreClients	•	•
	VLAN	•	•
	Detection des points d'accès non flaités	•	•
	Chiffirement WiFi	WPA-Personnel/Entreprise, WPA2-Personnel/Entreprise,WPA3-Personnel/Entreprise	WPA-Personnel/Entreprise, WPA2-Personnel/Entreprise,WPA3-Personnel/Entreprise
	Prise en charge 802.1X	•	•
Fondion WiFi	Plusieurs SSID	16 (8 pour chaque bande)	16 (8 pour chaque groupe)
	Activer/désactiver la radio WiFi	•	•
	Activer/désactiver la diffusion SSID	•	•
	Rôseau d'invités	•	•
	Attribution automatique des canaux •		•
	Contrôle de la puissance d'émission	Ajuster la puissance de transmission sur dBm	Ajuster la puissance de transmission sur dBm
	Qualité de service (MMH)	•	•
	Itinérance fluide	•	•
	Engineer	•	•
	Formation de faissaux	•	•
	MU-MIMO	•	•
	Limite de débit	Basé sur SSID/Client	Basé sur SSID/Client
	Équilibre du charge	•	•
	Équité du temps d'artenne	•	•
	Direction de la bande	•	•
	Comptabilité RADIUS	•	•
	Authentication MAC	•	•
	Calmodrier de rédomarage	•	•
	Horaire WiFi	•	•
	Statistiques WiFi	•	•
	IP statique/IP dynamique	•	•
Prise en charge des offsets de données	802.11ax	8 Mbps à 1201 Mbps (MCS0-MCS11, NSS = 1 à 2HE20/40/80)	8 Mbps à 1201 Mbps (MCS0-MCS11, NSS = 1 à 2HE20/40/80)
	802.11ac	6,5 Mbps à 1083,3 Mbps (MCS0-MCS9, NSS = 1 à2 VHT20/40/80)	6,5 Mbps à 1083,3 Mbps (MCS0-MCS9, NSS = 1 à2 VHT20/40/80)
	802.11n	6,5 Mbps à 300 Mbps (MCS0-MCS15, HT20/40)	6,5 Mbps à 300 Mbps (MCS0-MCS15, HT20/40)
	802.11g	6, 9, 12, 18, 24, 36, 48, 54 Mbps	6, 9, 12, 18, 24, 36, 48, 54 Mbps
	802.11b	1, 2, 5, 5, 11 Mbps	1, 2, 5, 5, 11 Mbps
	802.11a	6, 9, 12, 18, 24, 36, 48, 54 Mbps	6, 9, 12, 18, 24, 36, 48, 54 Mbps

Point d'accès 802.11ax Outdoor

Modèle		EAP650-Outdoor	EAP610-Outdoor
	Contrôle LED MARCHE/ARRÊT	•	•
	Accès MAC de gestion Contrôler	•	•
	Gestion basée sur le Web	•	•
La gestion	Télénet	•	•
	SNMP	v1, v2c, v3	v1, v2cy3
	SSH	•	•
	Restaurer la sauvegarde	•	•
	Mise à jour du micrologiciel via le Web	•	•
	NTP	•	•
	Journal du système	•	•
	outaboeur d'oeignage	•	•
Environnement physique	Alimentation	PoE 802.3at ou PoE passif 48 V (adaptateur PoE Inclus)	PoE 802.3at ou PoE passif 48 V (adaptateur PoE Inclus)
	Consommation électrique maximale	UEy: 12,5yW (PoE 802.3at ou PoE passif)	UEy: 12,5yW (PoE 802.3at ou PoE passif)
	Routage	•	•
	Montage	Montage sur poteau/mur (Kits inclus)	Montage sur poteau/mur (Kits inclus)
Autres	Certificats	CE, FCC, RoHS	CE, FCC, RoHS
	Dimensions (L x P x H)	280,4 × 106,5 × 56,8 mm	280,4 × 106,5 × 56,8 mm
	Environnement	Température de fonctionnement : -30 °C–70 °C; Température de stockage : -40 °C–70 °C; Humidité de fonctionnement: 10% à 90% sans condensation; Humidité de stockage: 5% à 90% sans condensation;	Température de fonctionnement : -30 °C–70 °C; Température de stockage : -40 °C–70 °C; Humidité de fonctionnement: 10% à 90% sans condensation; Humidité de stockage: 5% à 90% sans condensation;

Point d'accès Outdoor 802.11n/ac

Modèle		EAP225-Outdoor	EAP110-Outdoor
Nom		Point d'accès AC1200 WiFi MU-MIMO Gigabit intérieur/ Outdoor	Point d'accès Outdoor WiFi N 300 Mbps
Conception principale	Interfaces LAN	1 port Ethernet Gigabit	1 port Ethernet 10/100 Mbit/s
	Normes WiFi	IEEE 802.11 big/n/ac	IEEE 802.11 big/n
	Débit de données maximal	300 Mbit/s (2,4 GHz) + 867 Mbit/s (5 GHz)	300 Mbit/s (2,4 GHz)
	Clients simultanés	220+	100+
	Antennes	2 antennes omnibandes bi-bande (externe détachable) 2.4 GHz: 3ydBi; 5 GHz: 5 dBi	2 antennes omnidirectionnelles (externes détachables) 2,4 GHz: 3 dBi
	Puissance de l'orientation	CE: < 20 dBm (2,4 GHz, EIRP), < 27 dBm (5 GHz, EIRP); FCC: < 23 dBm (2,4 GHz), < 22 dBm (5 GHz)	CE: < 20 dBm (EIRP), FCC: < 22 dBm
Gestion centralisée	Contrôleur logiciel Omada	•
	Contrôleur matériel Omada	•
	Application Omada	•
Sécurité	Authentification du portail captif	•
	Contrôle d'accès	•
	Nombre maximal de filtres MAC 4000
	Isolation WiFi entre Clients	•
	VLAN	•
	Définition des pointes d'actions non limites	•
	Chiffrement WiFi	WPA-Personnel/Entreprise, WPA2-Personnel/Entreprise •
	Prise un charge 802.1X	16 (8 pour chaque groupe)
Fonction WiFi	Plusieurs SSID	•	8
	Activeridésactiver la radio WiFi	•
	Activeridésactiver la diffusion SSID	•
	Réseau d'invités
	Attribution automatique des canaux •	Ajuster la puissance de transmission sur dBm
	Contrôle de la puissance d'émission	•
	Qualité de contrôle (MMH)	•
	Itinerance transparente	•	-
	Engineer	•	-
	Formation de faisseux	•	-
	MU-MIMO	Basé sur SSID/Client	-
	Limite de débit	•
	Équilibre de charge	•
	Equité ou temps d'entrée	•	-
	Direction de la bande	•	-
	Comptabilité RADIUS	•
	Authentification MAC	•
	Calendation de rédeimarrage	•
	Horaire WiFi	•
	Statistiques WiFi	•
	IP statique/IP dynamique	6,5 Mbps à 867 Mbps (MCS0-MCS9, NSS=1 à 2
Prise un charge des offsets de données	802.11ac	VHT20/40/80)6,5 Mbps à 300 Mbps (MCS0-MCS15, HT20/40)	-
	802.11n	6, 9, 12, 18, 24, 36, 48, 54 Mbit/s
	802.11g	1, 2, 5, 5, 11 Mbit/s
	802.11b	6, 9, 12, 18, 24, 36, 48, 54 Mbit/s
	802.11a		-

Point d'accès Outdoor WiFi 802.11n/ac

Modèle		EAP225-Outdoor	EAP110-Outdoor
La gestion	Contrôle LED MARCHE/ARRÊT	•
	Accès MAC de gestion Contrôler	•
	Gestion basée sur le Web	•
	Télénet	•
	SNMP	v1, v2c
	SSH	•
	Restaurer la sauvegarde	•
	Mise à jour du micrologiciel via le Web	•
	NTP	•
	Journal du système	•
	doutaboir doutaboirs	•
Environnement physique	Alimentation	PoE 802,3af ou PoE passif 24 V (+4,5 broches; -7,8 broches, Adaptateur PoE Inclus)	PoE passif 24 V (+4,5 broches; -7,8 broches. Adaptateur PoE Inclus)
	Consommation électrique maximale 10,5yW		3,1W
	Résistance	•
	Montage	Montage sur poteau/mur (Kits inclus)
Autres	Certificats	CE, FCC, RoHS
	Dimensions (L x P x H)	214,9 x 46 x 26,7 mm
	Environnement	Température de fonctionnement: -30 °C-70 °C; Température de stockage: -40 °C-70 °C; Humidité de fonctionnement: 10% à 90% sans condensation; Humidité de stockage: 5% à 90% sans condensation.	Température de fonctionnement: -30 °C-65 °C; Température de stockage: -40 °C-70 °CHumidité de fonctionnement: 10% à 90% sans condensation; Humidité de stockage: 5% à 90% sans condensation;

Diagrammes de rayonnement d'antenne

Point d'accès plafonnier

EAP670

	Altitude-0°	Élévation-90°	Azimut	Mappé 3D
2,45 GHz
5,25 GHz
5,5 GHz
5,75 GHz

Point d'accès plafonnier

EAP600HD
	Altitude-0°	Élévation-90°	Azimut	Mappé 3D
2,45 GHz
5,25 GHz
5,5 GHz
5,75 GHz

Point d'accès plafonnier

EAP653
	Altitude-0°	Élévation-90°	Azimut	Mappé 3D
2,45 GHz
5,25 GHz
5,5 GHz
5,75 GHz

Point d'accès plafonnier

EAP650
	Altitude-0°	Élévation-90°	Azimut	Mappé 3D
2,45 GHz
5,25 GHz
5,5 GHz
5,75 GHz

Point d'accès plafonnier

EAP620HD
	Altitude-0°	Élévation-90°	Azimut	Mappé 3D
2,45 GHz
5,25 GHz
5,5 GHz
5,75 GHz

Point d'accès plafonnier

EAP610

	Altitude-0°	Élévation-90°	Azimut	Mappé 3D
2,45 GHz
5,25 GHz
5,5 GHz
5,75 GHz

Point d'accès plafonnier

EAP265HD
	Altitude-0°	Élévation-90°	Azimut	Mappé 3D
2,45 GHz
5,25 GHz
5,5 GHz
5,75 GHz

Point d'accès plafonnier

EAP245
	Altitude-0°	Élévation-90°	Azimut	Mappé 3D
2,45 GHz
5,25 GHz
5,5 GHz
5,75 GHz

Point d'accès plafonnier

EAP225
	Altitude-0°	Élévation-90°	Azimut	Mappé 3D
2,45 GHz
5,25 GHz
5,5 GHz
5,75 GHz

Point d'accès plafonnier

EAP115

	Altitude-0°	Élévation-90°	Azimut	Mappé 3D
2,45 GHz

Point d'accès plafonnier

EAP110

	Altitude-0°	Élévation-90°	Azimut	Mappé 3D
2,45 GHz

Borne murale

EAP655-Wall
	Altitude-0°	Élévation-90°	Azimut	Mappé 3D
2,45 GHz
5,25 GHz
5,5 GHz
5,75 GHz

Borne murale

EAP650-Wall
	Altitude-0°	Élévation-90°	Azimut	Mappé 3D
2,45 GHz
5,25 GHz
5,5 GHz
5,75 GHz

Borne murale

EAP615-Wall
	Altitude-0°	Élévation-90°	Azimut	Mappé 3D
2,45 GHz
5,25 GHz
5,5 GHz
5,75 GHz

Borne murale

EAP235-Wall
	Altitude-0°	Élévation-90°	Azimut	Mappé 3D
2,45 GHz
5,25 GHz
5,5 GHz
5,75 GHz

Borne murale

EAP230-Wall
	Altitude-0°	Élévation-90°	Azimut	Mappé 3D
2,45 GHz
5,25 GHz
5,5 GHz
5,75 GHz

Borne murale

EAP225-Wall
	Altitude-0°	Élévation-90°	Azimut	Mappé 3D
2,45 GHz
5,25 GHz
5,5 GHz
5,75 GHz

Borne murale

EAP115-Wall
	Altitude-0°	Élévation-90°	Azimut	Mappé 3D
2,45 GHz

Point d'accès Outdoor

EAP650-Outdoor

	Altitude-0°	Élévation-90°	Azimut	Mappé 3D
2,45 GHz
5,25 GHz
5,5 GHz
5,75 GHz

Point d'accès Outdoor

EAP610-Outdoor

	Altitude-0°	Élévation-90°	Azimut	Mappé 3D
2,45 GHz
5,25 GHz
5,5 GHz
5,75 GHz

Point d'accès Outdoor

EAP225-Outdoor
	Altitude-0°	Élévation-90°	Azimut	Mappé 3D
2,45 GHz
5,25 GHz
5,5 GHz
5,75 GHz

Point d'accès Outdoor

EAP110-Outdoor
	Altitude-0°	Élévation-90°	Azimut	Mappé 3D
2,45 GHz

Avis de non-responsabilité concernant la vitesse, la portée et les appareils simultanés WiFi

Les débits de transmission WiFi maximum sont les débits physiques dérivés des spécifications de la norme IEEE 802.11.

Les spécifications de portée et de couverture ainsi que le nombre d'appareils connectés ont été définis en fonction des résultats des tests dans des conditions d'utilisation normales. Le taux de transmission WiFi réel, la couverture WiFi et les appareils simultanés ne sont pas garantis et varieront en raison de 1)

facteurs environnementaux, y compris le bâtiment

matériaux, objets physiques et obstacles, 2) les conditions du réseau, y compris les interférences locales, le volume et la densité du trafic,

l'emplacement du produit, la complexité du réseau et la surcharge du réseau et 3) les limites du client, y compris les performances nominales, l'emplacement, la qualité de la connexion et l'état du client.

Avis de non-responsabilité MU-MIMO

(Seulement pour certains appareils)

La capacité MU-MIMO nécessite des appareils clients qui prennent également en charge MU-MIMO.

Clause de non-responsabilité relative à l'itinérance transparente

(Seulement pour certains appareils)

L'itinérance transparente nécessite que le point d'accès et les appareils clients prennent en charge les protocoles 802.11k et 802.11v.

Clause de non-responsabilité relative à la protection contre la foudre et les décharges électrostatiques

(Uniquement pour les appareils extérieurs)

La protection contre la foudre et les décharges électrostatiques peut être obtenue grâce à une configuration appropriée du produit, à la mise à la terre et au blindage des câbles. Reportez-vous au manuel d'instructions et consultez un professionnel de l'informatique pour vous aider à configurer ce produit.

Clause de non-responsabilité PoE

Les calculs du budget PoE sont basés sur des tests en laboratoire. Le budget d'alimentation PoE réel n'est pas garanti et variera en fonction des limitations du client et des facteurs environnementaux.

Certains modèles présentés dans ce guide peuvent ne pas être disponibles dans votre pays ou votre région. Visitez le site Web de TP-Link pour obtenir des informations sur les ventes locales : www.tp-link.com. Les spécifications peuvent être modifiées sans préavis.

© 2022 TP-Link
