Lumix HF008 - Appareil photo PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Objectif fisheye interchangeable
Marque	Panasonic
Modèle	Lumix HF008
Monture	Micro Four Thirds
Distance focale	8 mm (équivalent 35 mm : 16 mm)
Ouverture maximale	F3.5
Ouverture minimale	F22
Composition optique	10 éléments en 9 groupes (1 lentille ED)
Distance de mise au point minimale	0,1 m (à partir de la ligne de référence)
Grossissement maximal	0,2× (équivalent 35 mm : 0,4×)
Angle de champ	180° en diagonale
Type de projection	Équisolide (surface fidèle)
Stabilisateur d'image	Non disponible
Diamètre maximal	Environ 60,7 mm (partie parasoleil)
Longueur totale	Environ 51,7 mm (du bout du parasoleil à la base)
Poids	Environ 165 g
Diamètre de filtre avant	Non disponible
Diamètre de filtre arrière	Support pour feuille de filtre 22 mm × 22 mm
Accessoires fournis	Sac de rangement, capuchon avant et arrière
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Éviter les chocs, la condensation, et les environnements poussiéreux ou humides

FOIRE AUX QUESTIONS - Lumix HF008 PANASONIC

Quelle est la distance focale de l'objectif Lumix HF008 ?

La distance focale est de 8 mm, ce qui équivaut à 16 mm en format 35 mm.

Comment installer l'objectif sur l'appareil photo ?

Éteignez l'appareil, retirez le capuchon arrière, alignez les repères rouges sur le boîtier et l'objectif, puis tournez dans le sens de la flèche jusqu'au déclic. Ne jamais appuyer sur le bouton de déverrouillage lors de l'installation.

Cet objectif est-il compatible avec tous les appareils Micro Four Thirds ?

Oui, il est compatible avec tous les appareils numériques à monture Micro Four Thirds, mais pas avec la monture Four Thirds standard.

Quel est le poids de l'objectif ?

L'objectif pèse environ 165 g.

Puis-je utiliser un filtre sur cet objectif ?

Un filtre avant ne peut pas être monté, mais vous pouvez insérer une feuille de filtre gélatine au format 22 mm × 22 mm dans le support arrière.

Comment nettoyer l'objectif ?

Utilisez un chiffon doux et sec pour enlever la poussière et les traces de doigts. N'utilisez pas de benzène, alcool ou autres solvants.

Que faire en cas de condensation (objectif embué) ?

Éteignez l'appareil et attendez environ 2 heures que la température s'égalise. Pour éviter la condensation, placez l'appareil dans un sac en plastique avant de passer d'un environnement froid à un environnement chaud.

Quelle est l'ouverture maximale de cet objectif ?

L'ouverture maximale est de F3.5, et l'ouverture minimale est de F22.

Comment ranger l'objectif lorsqu'il n'est pas utilisé ?

Rangez-le dans un endroit sec à l'abri de la lumière directe du soleil, des températures élevées et de l'humidité. Utilisez un déshydratant (gel de silice) si vous ne l'utilisez pas pendant une longue période.

Pourquoi l'image est-elle déformée sur les bords ?

C'est normal pour un objectif fisheye à projection équisolide. Les sujets près du périmètre sont déformés, et même un léger mouvement de l'appareil change la composition. Vérifiez l'écran avant de prendre la photo.

MODE D'EMPLOI Lumix HF008 PANASONIC

Précautions à prendre 24

Précautions 27

Accessoires fournis 28

Fixation/Retrait de l'objectif 28

Pour utiliser les filtres disponibles dans

le commerce 30

Noms et fonctions des composants.... 31

Précautions d'utilisation.... 32

Dépannage 33

Spécifications.... 34

Précautions à prendre

Évitez d'approcher l'élément de tout équipement magnétisé (four à micro-ondes, téléviseur, équipement de jeux vidéo, émetteur radio, ligne à haute tension, etc.).

• N'utilisez pas l'appareil photo à proximité d'un téléphone cellulaire; cela pourrait entraîner un bruit nuisible à l'image et au son.
• Advenant le cas où le fonctionnement de l'appareil serait dérangé par un champ magnétique, coupez le contact, retirez la batterie ou débranchez l'adaptateur secteur pour ensuite soit remettre la batterie en place, soit rebrancher l'adaptateur. Remettez l'appareil en marche.

L'objectif peut être utilisé de pair avec un appareil photo numérique compatible avec la monture d'objectif standard prise en charge par le système "Micro Four Thirds™ System".

• Il ne peut pas être monté sur les appareils à monture Four Thirds™.

• Les illustrations de l'appareil photo numérique de ce manuel d'utilisation prennent le DMC-G2 comme exemple.

• L'apparence et les spécifications des produits décrits dans le présent manuel peuvent différer des produits que vous avez achetés en raison de bonifications ultérieures.

• Four Thirds™ et le logo Four Thirds sont des marques commerciales ou des marques déposées d'Olympus Imaging Corporation, au Japon, aux États-Unis, en Union européenne et dans les autres pays.
• Micro Four Thirds™ et le logo Micro Four Thirds sont des marques commerciales ou des marques déposées d'Olympus Imaging Corporation, au Japon, aux États-Unis, en Union européenne et dans les autres pays.
• G MICRO SYSTEM est un système appareil photo numérique du type à échange d'objectif de LUMIX basé sur un standard Micro Four Thirds.
• Les autres noms, raisons sociales et appellations de produits cités dans ce manuel sont des marques de commerce ou des marques déposées de leurs détenteurs respectifs.

FRANÇAIS

-Si vous voyez ce symbole-

Informations relatives à l'évacuation des déchets, destinées aux utilisateurs d'appareils électriques et électroniques (appareils ménagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.

Pour que ces produits subissent un traitement, une récupération et un recyclage appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d'achat d'un produit équivalent.

En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des éventuels effets négatifs sur l'environnement et la santé humaine qui pourraient survenir dans le cas contraire.

Afin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales.

Des sanctions peuvent être appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l'Union européenne

Pour en savoir plus sur l'élimination des appareils électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur l'évacuation des déchets dans les pays ne faisant pas partie de l'Union européenne

Ce symbole n'est reconnu que dans l'Union européenne.

Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

Précautions

■ Entretien de l'objectif

• Le sable et la poussière peuvent endommager l'objectif. Aussi, convient-il de protéger et l'objectif et les contacts de la monture contre toute infiltration de sable et de poussière lorsque l'appareil est utilisé à la plage, etc.
• Cet objectif n'est pas étanche à l'eau. Si des gouttes d'eau l'éclaboussaient, essuyez l'objectif avec un linge sec.
• N'appuyez pas avec force sur l'objectif.
• Lorsqu'il a des salissures (eau, huile, traces de doigts, etc.) sur la surface de l'objectif, cela peut avoir une incidence sur l'image. Essuyez légèrement la surface de l'objectif avec un chiffon sec et doux avant et après la prise de photos.
• Ne posez pas l'objectif côté monture vers le bas. Point de contact ① de la monture de l'objectif restent toujours propres.

- À propos de la condensation (Objectif embué)

• Il y a formation de condensation lorsque la température et l'humidité changent comme suit. La condensation peut salir l'objectif, entraîner de la moisissure et des problèmes de fonctionnement. Aussi, est-il important de prendre des précautions dans les circonstances suivantes:
  – Lorsque l'appareil est transporté de l'extérieur à l'intérieur par temps froid
  – Lorsque l'appareil est placé dans un véhicule climatisé
  – Lorsque l'air frais d'un climatiseur arrive directement sur l'objectif
  – Lorsque l'appareil est utilisé ou placé dans un endroit humide
• Gardez l'appareil photo à l'intérieur d'un sac en plastique jusqu'à ce que la température de celui-ci soit la plus près possible de celle de la température ambiante afin d'éviter la condensation. En cas de condensation, éteignez l'appareil photo et laissez-le ainsi pendant environ 2 heures. Lorsque la température de l'appareil photo se rapproche de celle ambiante, la buée disparaît naturellement.

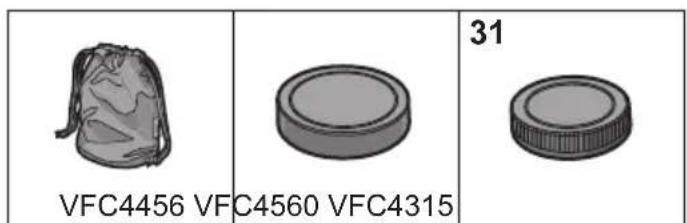

Accessoires fournis

[La vérification doit être effectuée lorsque vous sortez l'appareil de l'emballage]

En retirant l'appareil de son emballage, vérifiez la présence de l'appareil principal et de tous ses accessoires, et vérifiez également l'apparence externe ainsi que leur fonction afin de vous assurer qu'ils n'ont subi aucun dommage lors du transport ou de la livraison. Si vous découvrez un problème, contactez votre vendeur avant d'utiliser le produit.

Les codes du produit sont corrects à compter de mai 2010. Ceux-ci sont susceptibles d'être modifiés.

1Sac de rangement pour l'objectif
2Capuchon avant de l'objectif
3Capuchon arrière de l'objectif (Le capuchon avant et le capuchon arrière de l'objectif sont fixés à l'objectif interchangeable au moment de l'achat.)

Fixation/Retrait de l'objectif

- Pour les instructions sur la mise en place et le retrait de l'objectif, reportez-vous au manuel d'utilisateur de l'appareil photo.

■ Mise en place de l'objectif

• Vérifiez què l'appareil photo est éteint.

1 Tournez le capuchon arrière de l'objectif pour le retirer.

Ⓐ: Capuchon arrière de l'objectif

2 Alignez les repères pour la mise en place de l'objectif Ⓑ (marques rouges) sur le boîtier de l'appareil photo et sur l'objectif, puis tournez l'objectif dans le sens de la

flèche jusqu'à ce que vous entendiez un déclic.

• N'appuyez pas sur la touche de relâche de l'objectif © lorsque vous installez un objectif.
• N'essayez pas de fixer l'objectif lorsque vous le tenez en angle par rapport au boîtier, car la monture de l'objectif risquerait d'être éraflée.
  • Vérifiez que l'objectif est fixé correctement.

■ Retrait de l'objectif

• Vérifiez que l'appareil photo est éteint.

Appuyez sur la touche de déverrouillage de l'objectif ⑭ tout en tournant l'objectif aussi loin que possible dans le sens de la flèche pour le retirer.

• Fixez le capuchon arrière de l'objectif afin que les contacts de la monture de l'objectif ne soient pas rayés.
• Fixez le capuchon sur la monture d'objectif de manière à prévenir toute infiltration de poussière dans l'appareil.

■ Pour fixer et retirer le capuchon avant de l'objectif

- Faites attention de ne pas perdre le capuchon avant de l'objectif.

■ Caractéristiques de cet objectif

• Cet objectif est un objectif hypergone (fisheye) à projection équisolide (surface fidèle) couvrant un angle de champ de 180° en diagonale. Veillez à ce que les pieds du trépied ou les bras et jambes du photographe n'entrent pas dans le champ en prenant des photos.
• Comme l'objectif hypergone (fisheye) capture les images à un angle de champs très important, les caractéristiques de l'objectif font apparaître les sujets à proximité du périmètre de l'image très déformés, ou rendent la taille ou la position relative du sujet, différente du moment où les photos ont été prises. L'image semblera très différente même avec le plus léger mouvement de l'appareil photo, donc visionnez l'écran et vérifiez la composition de l'image en prenant des photos.

Pour utiliser les filtres disponibles dans le commerce

- Il y a un support de filtre à l'arrière de cet objectif. Pour l'utiliser, insérez une feuille de filtre disponible dans le commerce, comme un filtre gélatine ou similaire, dans le support de filtre.

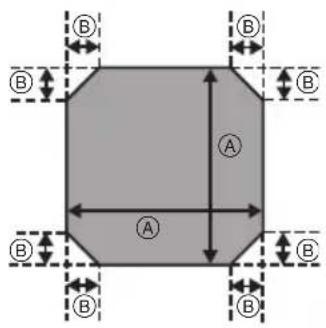

1 Préparez le filtre.

- Coupez le filtre dans la dimension qui peut être utilisée avec cet objectif. (image à droite)

Taille du filtre

Ⓐ: 21,5 mm à 22 mm

⑧: 3 mm à 4 mm

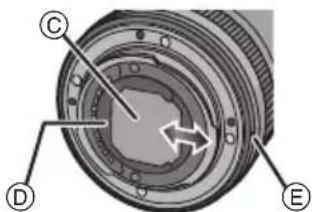

2 Insérez le filtre coupé © jusqu'au bout dans le support de filtre Ⓓ.

©: Repère d'installation de l'objectif

- Pour retirer le filtre, tirez-le d'un coup.

3 Montez l'objectif sur l'appareil photo numérique.

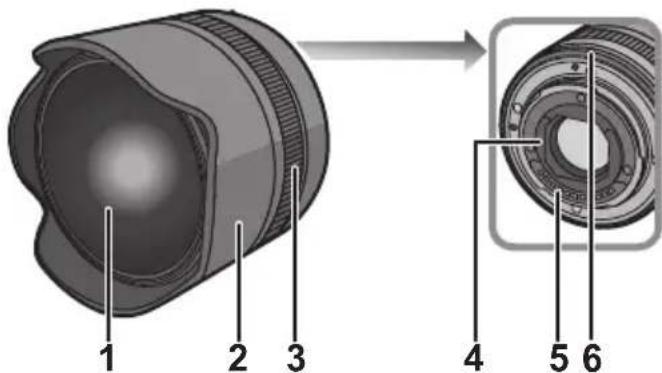

Noms et fonctions des composants

■ Objectif

1 2 3 4 5 6

1Surface de l'objectif

2Parasoleil

3Bague de mise au point

Tournez pour effectuer la mise au point lors de prises de vues avec mise au point manuelle.

4Support de filtre

5Point de contact

6Repère pour la mise en place de l'objectif

Note

- Puisque cet objectif est un objectif hypergone (fisheye) d'un angle de champs de 180° en diagonale, le périmètre de l'image peut s'assombrir (vignettage) si un flash est utilisé pour prendre les photos.

Précautions d'utilisation

■ À propos de l'objectif

Prenez soin de ne pas faire tomber ni de cogner l'objectif. De plus ne mettez pas trop de pression dessus.

- Attention à ne pas faire tomber le sac où se trouve l'objectif, car celui-ci pourrait être endommagé. L'appareil photo pourrait ne plus marcher normalement et les images ne seraient plus enregistrées.

Si des pesticides ou toute autre substance volatile sont utilisés près de l'appareil, veuillez protéger l'objectif contre toute éclaboussure ou vaporisation.

- Si de telles substances atteignent l'objectif, celui-ci pourrait être endommagé, ou la peinture pourrait s'écailler.

Ne transportez pas l'objectif s'il est encore fixé sur l'appareil photo.

- En aucunes circonstances vous ne devez ranger l'objectif dans les endroits indiqués ci-dessous car cela pourrait causer des problèmes d'utilisation ou de mauvais fonctionnement.

• À la lumière directe du soleil ou sur la plage en été
• Dans des endroits ayant des niveaux de température et d'humidité élevés ou dans des endroits où les changements de température et d'humidité sont prononcés
• Dans des endroits ayant une forte concentration de sable, de poussière ou de saleté
  – Où il y a du feu
• Près de radiateurs, climatiseurs, humidificateurs
  – Où l'eau pourrait mouiller l'objectif
  – Où il y a des vibrations

• À l'intérieur d'un véhicule

• Reportez-vous également au manuel d'utilisation de l'appareil photo.

• Si l'appareil ne doit plus être utilisé pendant une période prolongée, nous vous conseillons de le ranger avec un produit déshydratant (gel de silice). Tout manquement à cela pourrait provoquer une panne causée par la moisissure etc. Nous vous conseillons de vérifier le fonctionnement de l'objectif avant de l'utiliser.

• Évitez que l'objectif ne soit en contact avec des produits en plastique ou en caoutchouc pendant une longue période.

• Ne touchez pas les contacts électriques de l'objectif. Ceci pourrait causer un mauvais fonctionnement de l'objectif.

• Ne désassemblez ni ne tentez de modifier l'objectif.

N'utilisez pas de benzène, d'alcool ni aucun autre produit nettoyant similaire pour nettoyer l'appareil.

• L'emploi de solvants peut endommager l'objectif ou faire s'écailler la peinture.
• Essuyez toute poussière ou traces de doigts avec un chiffon doux et sec.
• Utilisez un chiffon sec pour retirer la saleté et la poussière de la bague de mise au point.
• N'utilisez pas de détergent de cuisine ou de linge chimique.

Dépannage

Un bruit se fait entendre à la mise en marche et hors marche de l'appareil photo.

- Il s'agit du bruit de l'objectif ou du mouvement de l'ouverture et ce n'est pas un défaut de fonctionnement.

Spécifications

OBJECTIF INTERCHANGEABLE POUR APPAREIL PHOTO NUMÉRIQUE

"LUMIX G FISHEYE 8 mm/F3.5"

Distance focale	f=8 mm (Équivalent à un film de 35 mm: 16 mm)
Type d'ouverture	7 lamelles de diaphragme/diaphragme à ouverture ronde
Plage d'ouverture F3.5
Valeur d'ouverture minimum F22
Composition de l'objectif	10 éléments en 9 groupes (1 objectif ED)
Distance de mise au point	0,1 m à ∞ (à partir de la ligne de référence de mise au point)
Grossissement maximum de l'image	0,2× (Équivalent à un film de 35 mm: 0,4×)
Stabilisateur optique de l'image Non disponible
Monture “Micro Four Thirds Mount”
Angle de vue 180°
Type de projection Projection équisolide
Diamètre de filtre	Avant: montage impossible,Arrière: support pour feuille de filtre 22 mm × 22 mm
Diamètre maximum	Environ 60,7 mm (partie parasoleil)
Longueur totale	Environ 51,7 mm (du bout du parasoleil à la base de montage de l'objectif)
Poids	Environ 165 g
