MODE D'EMPLOI ABVP200X LG

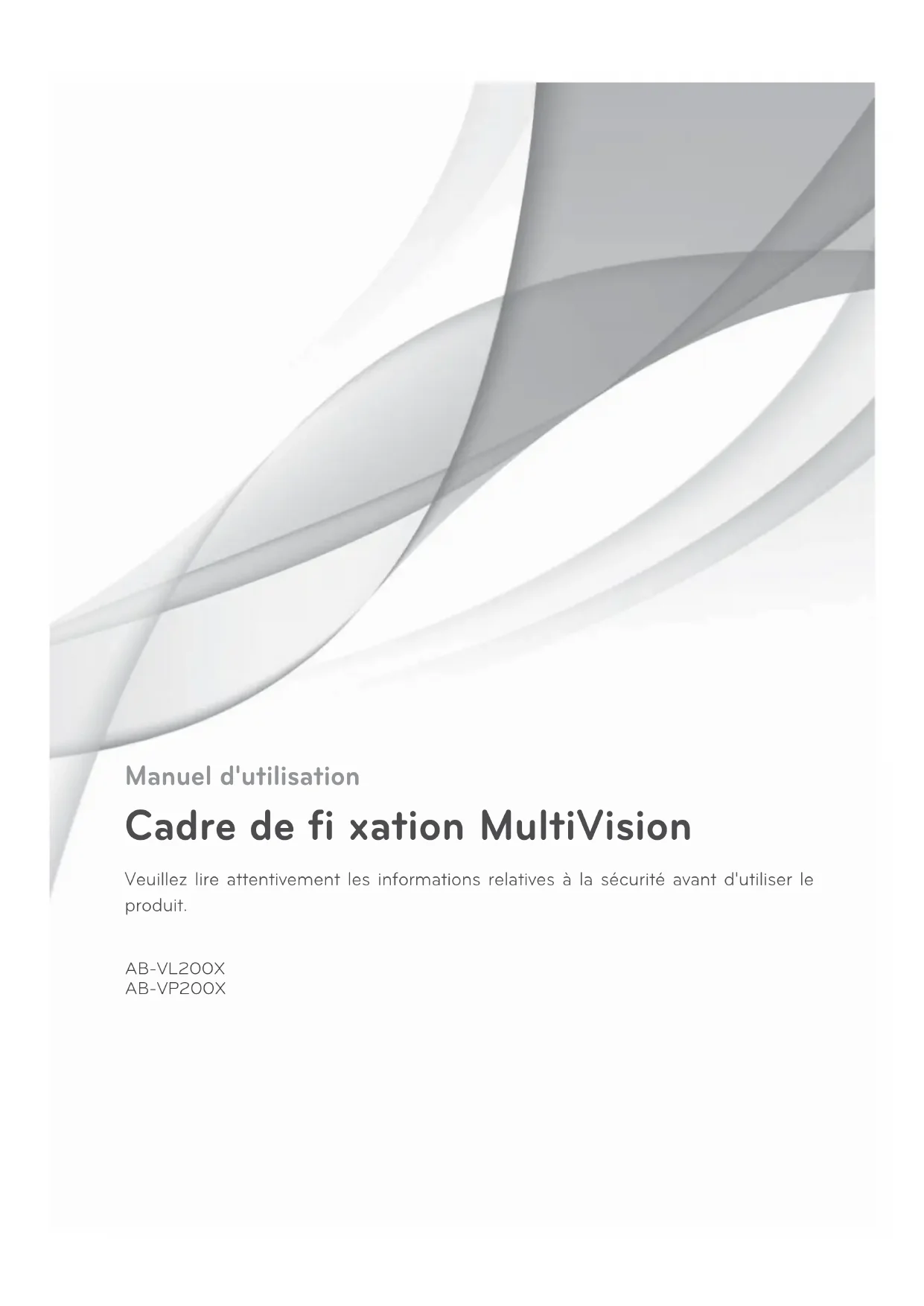

Manuel d'utilisation
Cadre de fixation MultiVision
Veuillez tire attentivement les informations relatives à la sécurité avant d'utiliser le produit.
AB-VL200X
AB-VP200X
Cadre de fixation MultiVision
Cadre de fixation MultiVision - Paysage AB-VL200X
Cadre de fi xation MultiVision - Portrait AB-VP200X
Accessoires
4 Guide d'espacement
4 vis de fixation pour les
guides d'espacement (M8 X 32 mm)
3 vis de fixation du cadre (M8 X 100 mm)
3écrous
Manuel d'utilisation
Clé
Consignes de sécurité
- Si vous étés un installateur professionnel, veuillez dire ce manuel attentivement avant d'installer le produit.
- Apre s installation du produit conformement aux instructions fournies, veiliez a ce que lutilisateur lise attentivement ce manuel a son tour.
Après avoir lu ce manuel, conservez-le afin de pouvoir vous y référer ultérieurement.
Avertissement
Le produit doit etre instalé par un installateur qualifié, recommende par vous revendeur.
L'installation du produit sans l'aide d'un professionnel qualifie est dangereuse et peut provoquer des blessures.
Lorsque vous déplacez le produit ou le remettez à sa place après installation, contactez un installateur qualifié, recommandi par votre revendeur.
L'installation ou le déplacement du produit doit être confiés à un professionnel qualifié. Le déplacement et l'installation du produit par des personnes non qualifiées peuvent entrainer des problèmes de sécurité.
Avant d'installer le produit, placez le cable d'alimentation et le cable signal de façon à éviter tout dommage au cours de l'installation.
Les cables endommagés risquènt de provoquer un incendie, une électrocution ou un dysfonctionnement du produit.
Le produit doit être place à un endroit pouvant supporter son poids.
Si le produit est place sur une surface n'offrant pas une résistance suffisante, il risque de tomber et de provoquer des blessures.
Ne vous suspendez pas au produit et ne le soumettez àaucun chic.
Le produit risque de tomber et de provoquer des blessures.
Lorsque les moniteurs sont encastrés dans un mur, la température interne du produit peut rapidement augmenter et provoquer une surchauffe pouvant entraîner un incendie. Afin d'éviter toute surchauffe du monitér, veuillez suivre les instructions ci-dessous.
Évitez d'installer le moniteur dans un endroit fermé.
Afin d'assurer la bonne ventilation du produit, conservez une distance minimum de 20 cm sur les côtes, en haut et en bas du moniteur par rapport au mur. (Placez le moniteur de telle façon que la face arriere soit à une distance minimum de 15 cm du mur.)
Si vous ne disposez pas d'un espace de ventilation suffisant, placez un appareil de ventilation independant à proximé de l'installation.
Dans le cas d'une installation comprenant quatre moniteurs ou plus, installez un ventilateur à proximé. (par exemple un système de ventilation à tirage force).
ATTENTION
Pour installer le produit, suivez les instructions du manuel.
Si vous ne suivez pas les instructions, l'installation du produit risque d'être incorrekte et pourrait provoquer des blessures graves ou endommager sérieusement l'appareil.
Avant de proceser à l'installation, verifie que le mur est suffisament robuste pour supporter le poids du produit
Dans le cas contraire, cela pourrait entrainer des problèmes de sécurité.
Ne nettoyez pas le produit avec un chiffon mouillé et ne place aucun radiateur ou humidificateur sous le produit.
Si de I'humidite (due a la vapeur ou a la chaleur) penetre dans le produit, cela peut provoquer un incendie, une electrocution ou un dysfonctionnement.
Assurez-vous que le cable d'alimentation est bien débranché de la prise secteur avant d'installer le produit.
Dans le cas contraire, cela pourrait provoquer une électrocution ou un incendie.
L'installation et le réglage de la hauteur du produit exigent la présence d'au moins deux personnes.
Si vous fentez d'installer ou de déplacer le produit sans l'aide d'une autre personne, le produit risque de tomber et d'entrainer des blessures ou des dommages sur le produit.
Conserve le produit à l'abri des systèmes ou des capteurs d'extincteur automatique, des cables haute tension et des sources d'alimentation. N'installez pas le produit à un emplacement où il risque d'être soumis à des chocs et des vibrations.
Utilisez des gants de travail lors de l'installation du produit. Ne travailliez pas à mains dues.
Le non-respect de cette consigne peut entraîner des blessures.
Méthode de transport pour la protection du panneau
Lorsque vous déplacez ou souveze le moniteur, lisez ce qui suit pour éviter de rayer ou d'endommager le moniteur et pour le transporter en toute sécurité, quels que soient son type et sa taille.
ATTENTION
- Evitez toujours de toucher l'écran, car vous risqueriez de l'endommager.
- Nous vous recommendons de déplacer le monitateur dans sa boîte ou son emballage d'origine.
- Avant de déplacer ou de soulever le moniteur, déconnectez le cordon d'alimentation et tous les cables.
- Maintenez fermement le moniteur par le haut et le bas du cadre. Veillez à ne pas le tener par la partie transparente, le haut-parleur ou la zone de la grille du haut-parleur.
Lorsque you transportez le moniteur, ne l'expose pas à des secousses ou à des vibrations excessives.
- Lorsque vous transportez le monitateur, maintenez-le à la verticale, sans le coucher sur le cote ni l'incliner vers la gauche ou la droite.
Lorsque yous transportez le moniteur, tenez-le comme indique sur l'illustration suivante.
Lorsque le produit est transporte à la verticale, deux personnes le tiennent par le haut et le bas de la face avant; au moment de le poser, elles doivent veiller à ne pas toucher le panneau.
Lorsque le produit est transporte à l'horizontal, deux personnes le tiennent par le bas de la face arrriere; au moment de le poser, elles doivent veiller à ne pas toucher le panneau.
Méthode de stockage pour la protection du panneau
< Methode correcte>
Si vous doivent placer le produit à la verticale, saisissez-le par les deux côtes et inclinez-le délicatement en arrêté de manière à ce que le panneau ne touche pas le sol. (vous pouvez placer le poste à la verticale avec le cadre extérieur).

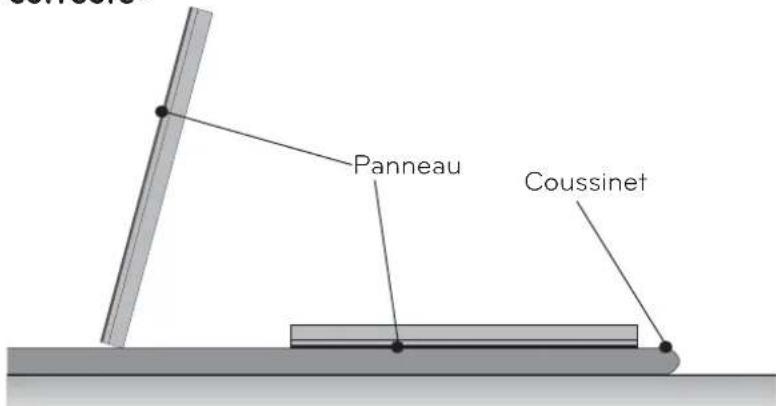

Lorsque you posez le produit, placez un coussin sur un sol plat, puis placez le produit dessus, face vers le bas.
Si vous basculez le panneau sur le cote, vous risquez d'endommager le bas du panneau.
Si vous basculez le panneau sur le bord, vous risquez d'endommager le bord du panneau.
REMARQUE
- Manipuez le produit avec précaution. Les chocs pourraient endommager le produit.
L'illustration represente une installation en mode paysage, mais la procedure a suivre pour le mode portrait est identique.
Avant l'installation
N'utilisez pas ce produit à des fins autres que la fixation du moniteur au mur.
Pendant le montage et l'utilisation du cadre de fixation, prenez toutes les précautions nécessaires pour évier d'endommager le produit et de compromètre la
scurite.
Si les instructions fournies dans le manuel ne voussemblant pas claires, arrêtez l'installation et contactez le centre de services.
Si après avoir contacté le centre de services vous avez encore des difficultés, adressez-vous à un professionnel pour installer le produit.
Une personne ayant des compétences en mécanique et en architecture peut comprendre ce manuel ou installer le produit sans difficulté, même sans l'aide d'un installateur qualifié.
Si vous installez le cadre de fixation sur un mur en béton ou sur tout autre mur offrant la résistance spécifiée dans le manuel, vous pouvez simplifier l'opération en retardant le support standard pour le montage sur murs à montants et suivre les instructions pour fixer le cadre.
Installémpératifement le cadre de fixation sur un mur vertical. N'installé pas le cadre de fixation au plafond ou sur un mur incliné à un angle dépassant la tolérance standard. LG Electronics décline toute responsabilité en cas de problèmes résultat de l'installation du produit sur un mur incliné ou au plafond.
Vérifiez les accessoires fournis avec le produit avant de procéder à l'installation. LG Electronics ne peut en aucun cas être tenu responsable de tout dommage ou perte des accessoaires après l'ouverture de l'emballage.
Veiliez à placer tous les accessoires hors de portée des enfants pour éviter tout risque d'accident, tel que l'étouffement d' à l'ingestion de petites pièces.
Assurez-vous que les vis sont bien serrées. Le serrage excessif des vis risque de nuire aux performances du produit, de réduire sa résistance ou de l'endommager.
Assurez-vous que le moniteur a installer ne depasse pas la charge de tension specifiée et qu'aucune autre force externe n'est appliquée.
Pour éviter tout accident, manipulez les outils avec précaution pendant l'installation du produit.
Toumevis cruciforme (manuel ou electrique)/clé de 8 mm/perceuse/niveau
Procedure d'installation
1

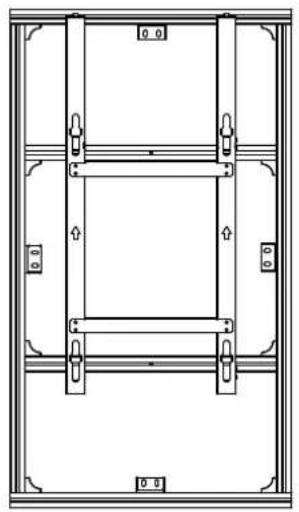

Assemblage du cadre MultiVision
Fixez les cadres à l'aide de deux vis de fixation (M8 x 100 mm) et d'écrous. Cette procédure correspond à une installation 2 x 2.
ATTENTION
Vérifiez la direction indiquée par les flèches sur l'illustration ci-dessus pour ne pas monter le cadre à l'envers.
2

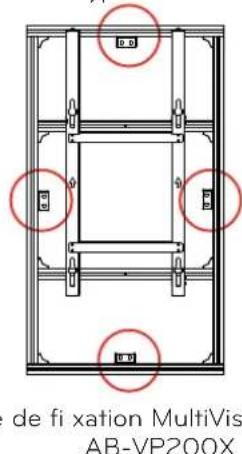

Vérification des points de fixation des cadres

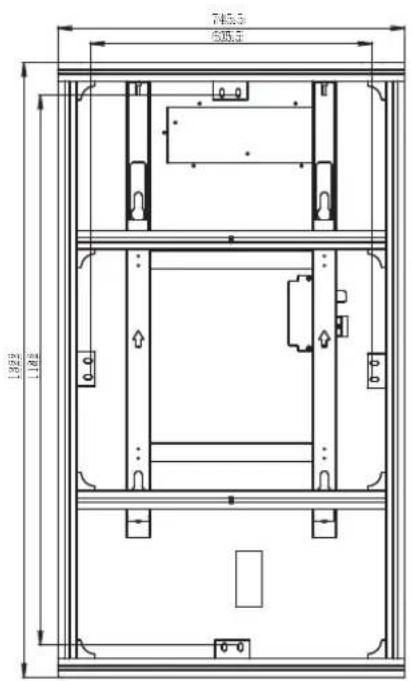

Reportez-vous à l'illustration suivante pour fixer chaque cadre selon son type.
Le cadre peut etre deformé en fonction de la planete du mur. Reglez la planete du cadre à l'aide des boulons A qui y sont fixes.
3
Montage des guides d'espacement
Si les vis ne sont pas serrées à fond lors du montage des guides d'espacement, vérifie la longueur des vis et consultez le manuel technique.
4 vis de fixation pour les guides d'espacement (M8 X 32 mm)

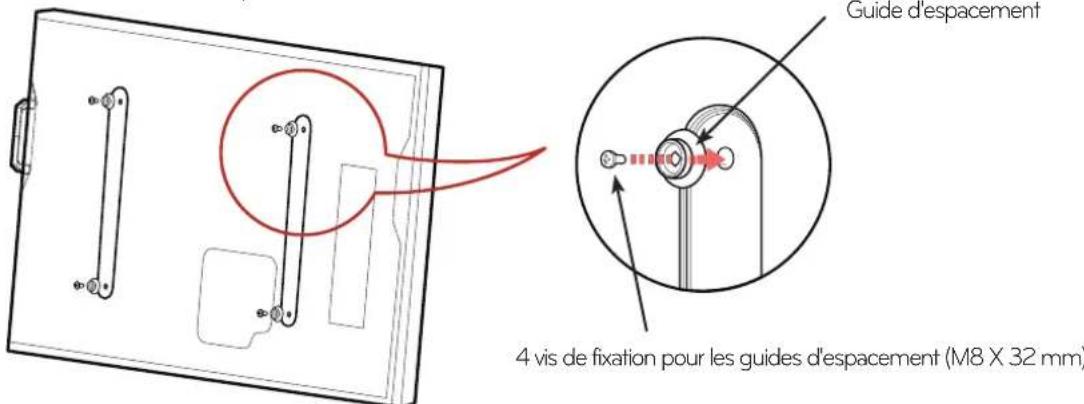

Montez les guides d'espacement à l'aide des vis de fixation fournies, en respectant l'ordre indiquedans l'illustration.

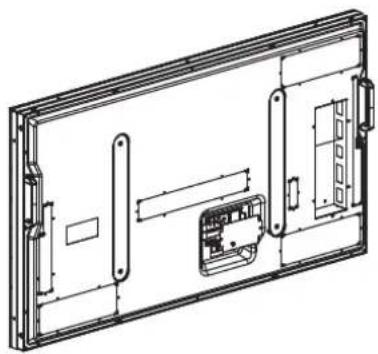

Mettez le produit à plat et fixez les guides d'espacement à l'aide des vis.
- Posez le produit sur une table, en tournant l'écran vers le bas. Pour protéger l'écran, pensez à placer un tissu doux ou un coussin sur la table avant d'y poser le monitateur.
- Serrez la vis, jusqu'à ce qu'il n'y ait plus de jeu entre le moniteur, le guide d'espacement et la vis.
- Serrez les vis à l'aide d'un tournevis cruciforme (manuel ou électrique).
4

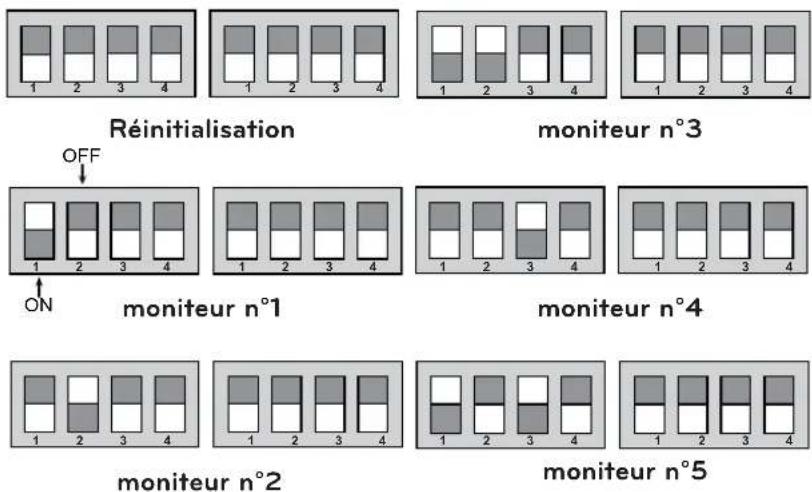

Configuration de l'interrupteur à positions multiples
5

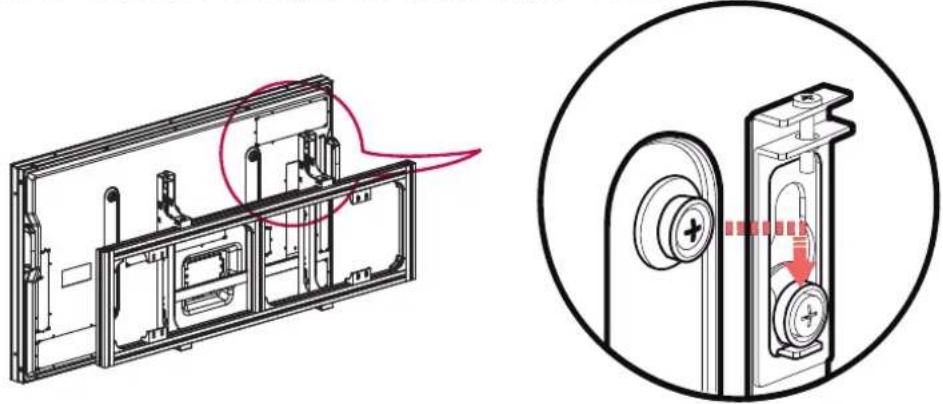

Montage du produit sur le cadre
- Demandez l'aide d'une ou de plusieurs personnes pour installer le produit.
Positionne le moniteur sur le cadre à l'aide des guides d'espacement, comme indiqué par la flèche.
- Verifiez les fixations pour vous assurer que le produit est solidement ancre.
6

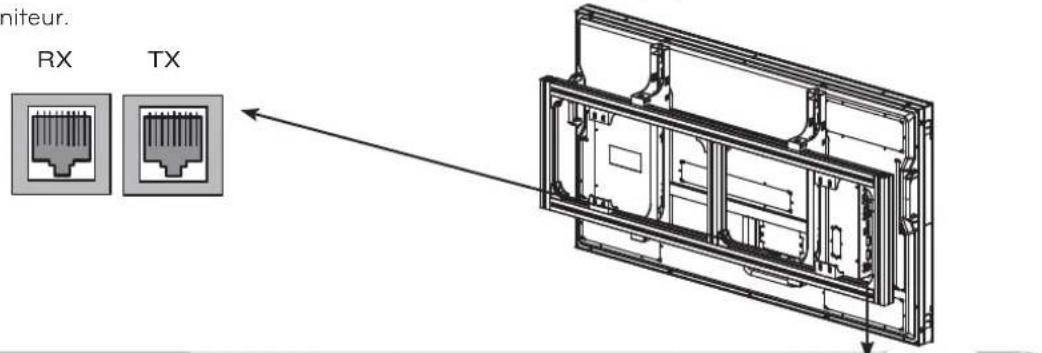

Connexion des cables
- Il est recommandé de ranger les câbles sur le cadre avant d'installer le moniteur.
- Pour plus d'informations sur la maniere de connecter les cables, reportez-vous au manuel d'utilisation du moniteur.

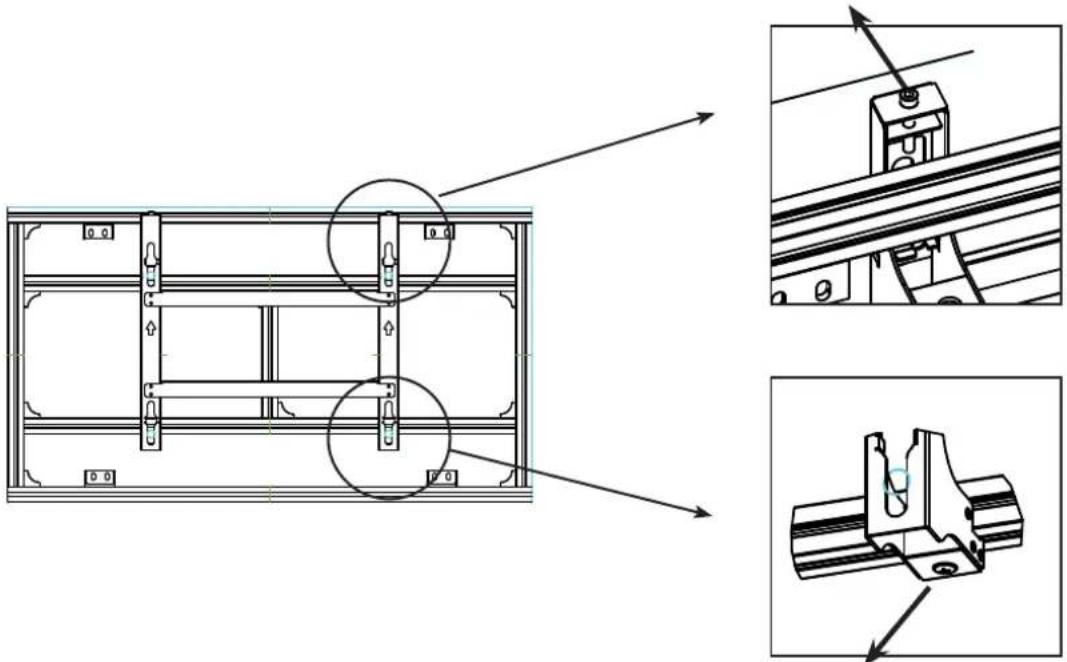

Disposition des écrans
Cette procedure correspond à une installation 3 × 3 .
Ordre d'installation des écrans: 8 5 2 , 7 4 1 , 9 6 3
| 3 | 2 | 1 |
| 6 | 5 | 4 |
| 9 | 8 | 7 |
- Fixez l'écran 8, puis desserrez les vis d'alignment horizontal pour abaiser l'écran d'environ 30 mm.
(Attention: si vous ne respectez pas cette consigne, les écrans risquent de s'entrechoquer et d'être endommagés lors de l'installation de l'écran 5.)
Après avoir abaisé l'écran, utilisez les vis d'alignement horizontal pour aligner l'écran horizontally. Serrez les vis droite/gauche.
Desserrez la vis pour baisser le moniteur.
(Desserrez doucement la vis de droite, puis celle de gauche.)
Serrez les vis pour fixer les rails gauche et droit.
- Fixez I'ecran 5, puis retirez le cache de protection des écran s 5 et 8.
- Desserrez les vis d'alignement horizontal du cadre 5, puis fixez I'ecran 5 sur I'ecran 8.
(Attention: desserrez delicatement les vis d'alignement horizontal droite, puis gauche de façon à éviter que l'écran ne bascule ou ne soit endommagé.)
Fixez les rails droit et gauche de I'ecran 5 à l'aide des vis de fixation droite/gauche.
Rapprochez le moniteur du haut de celui du bas jusqu'à ce que la butée touche légèrement le moniteur du bas. Évitez d'exercer une pression trop forté en appuyant sur le produit, vous risqueriez de l'endommager.
Serrez les vis pour fixer les rails gauche et droit.
ATTENTION
- Desserrez doucement la vis de droite, puis celle de gauche. Dans le cas contraire, l'écran pourrait basculer et être endommagé.
Fixez I'ecran 2 en suivant les consignes fournies pour le montage de I'ecran 5.
- Fixez l'écran 2, puis retirez le cache de protection du panneau entre les écrans 2 et 5.
FRANÇAIS
- Desserrez les vis d'alignement horizontal du cadre 2, puis fixez I'ecran 2 sur I'ecran 5.
(Attention : desserrez delicatement les vis d'alignement horizontal droite, puis gauche de façon à éviter que l'écran ne bascule ou ne soit endommagé.)
Fixez les rails droit et gauche de I'ecran 2 à l'aide des vis de fixation droite/gauche.
Desserrez la vis pour baiser le moniteur.
(Desserrez doucement la vis de droite, puis celle de gauche.)
Serrez les vis pour fixer les rails gauche et droit.
- Utilisez les plaques de fixation fournies pour fixer les écrans 2, 5 et 8 comme indiqué ci-dessous, puis alignez-les côte à côte de sorte qu'aucun écran ne dépasse vers l'avant ou vers l'arrière.

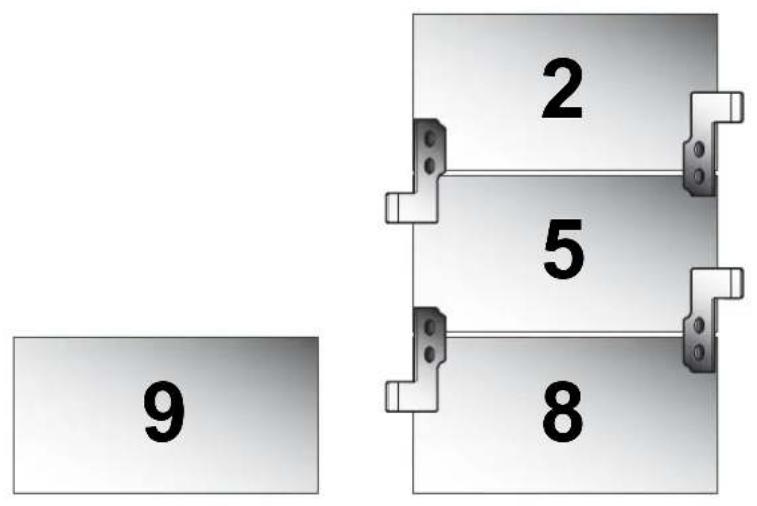

- Fixez l'écran 9, puis réglez sa hauteur à l'aide des vis d'alignement horizontal afin que les écrans 9 et 8 soient à la même hauteur.
(Attention : avant de fixer l'écran, déplacez le cadre 7 vers l'extrémité gauche afin de laisser suffisamment de place pour l'écran 8.)
- Fixez l'écran 6, puis retirez la protection du panneau des écrans 9 et 6.
Retirez le cache de protection des moniteurs.
(Le cache de protection est collé sur tout le pourtour du moniteur; pour l'instant, retirez uniquement la partie protégeant le côte où les deux moniteurs se touchent.)
FRANÇAIS
- Desserrez les vis d'alignement horizontal du cadre 6, puis fixez l'écran 6 sur l'écran 9.
(Attention : desserrez delicatement les vis d'alignement horizontal droite, puis gauche de façon à éviter que l'écran ne bascule ou ne soit endommagé.)
- Fixez l'écran 3, puis retirez le cache de protection du panneau en suivant la même méthode.
Desserrez les vis d'alignement horizontal du cadre 3, puis fixez l'écran 3 sur l'écran 6.
(Attention : desserrez delicatement les vis d'alignement horizontal droite, puis gauche de façon à éviter que l'écran ne bascule ou ne soit endommage.)
- Utilisez les plaques de fixation fournies pour fixer les écrans 3, 6 et 9 comme illustré ci-dessous, de sorte que les écrans soient parfaitement alignés.
- Fixez les écrans 1, 4 et 7 en suivant les consignes fournies pour le montage des écrans 3, 6 et 9.
- Les écrans 2, 5 et 8 sont fixés à l'aide des vis de fixation droite/gauche; les écrans 1, 4 et 7, d'une part, et les écrans 3, 6 et 9, d'autre part, ne sont pas fixés à l'aide des vis de fixation droite/gauche et peuvent coulibser vers la droite ou vers la gauche.
- Retirez le cache de protection du panneau avant d'aligner les écrans.
FRANÇAIS

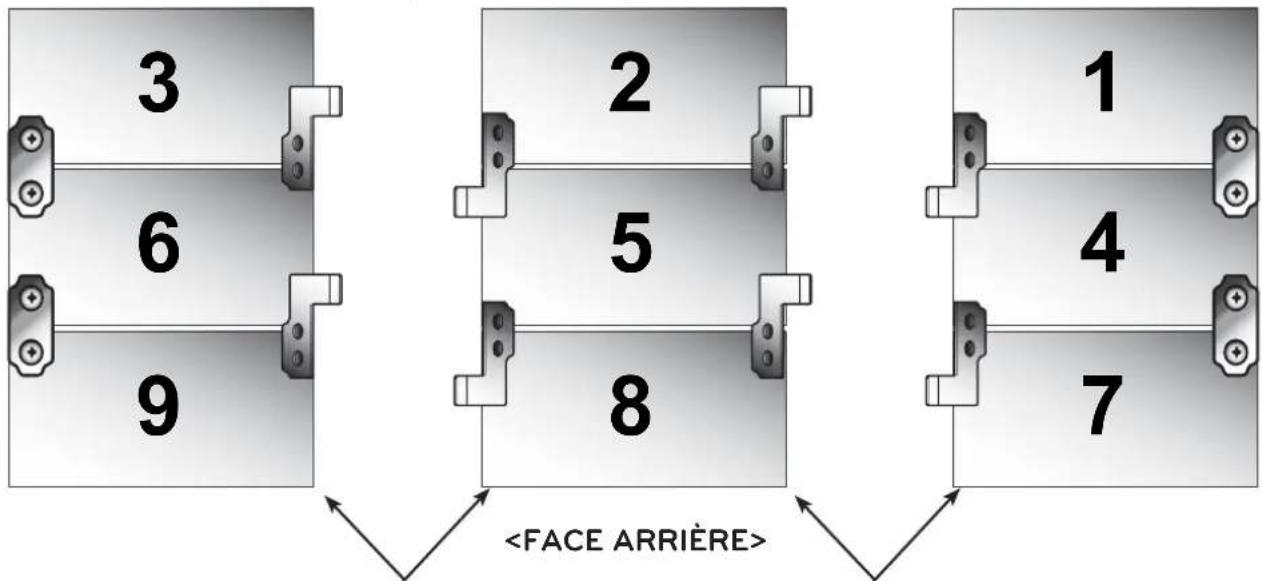

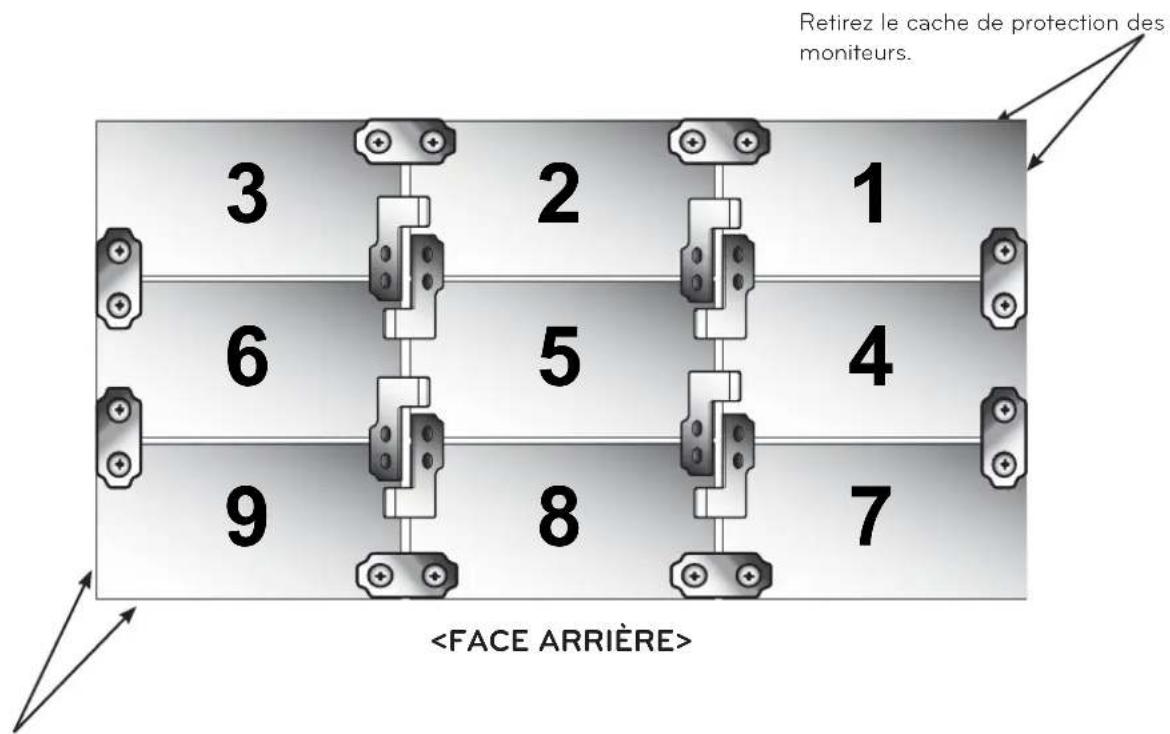

Retirez le cache de protection des moniteurs. Retirez le cache de protection des moniteurs.

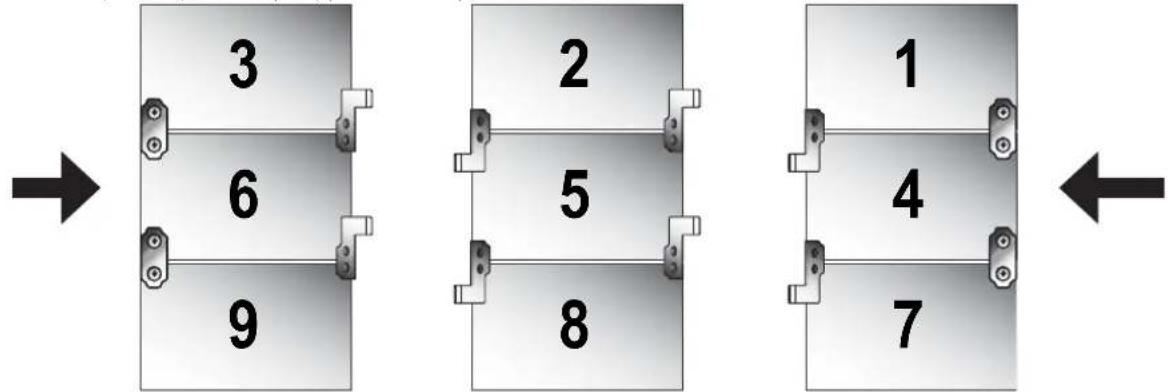

- Deplacez les écrans 3, 6 et 9 vers la droite de sorte qu'ils viennent toucher les écrans 2, 5 et 8.
De même, deplacez les ecrans 1, 4 et 7 vers la gauche de sorte qu'ilis viennent toucher les ecrans 2, 5 et 8.
(Attention: rapprochez les moniteurs lentement et avec delicatesse pour éviter de les endommager en les heures dont l'un contre l'autre.) - Une fois les écrans côte à côte, serrez les vis de fixation droite et gauche des écrans 1, 4 et 7, d'une part, et des écrans 3, 6 et 9, d'autre part, pour éviter qu'ils ne coulissant.

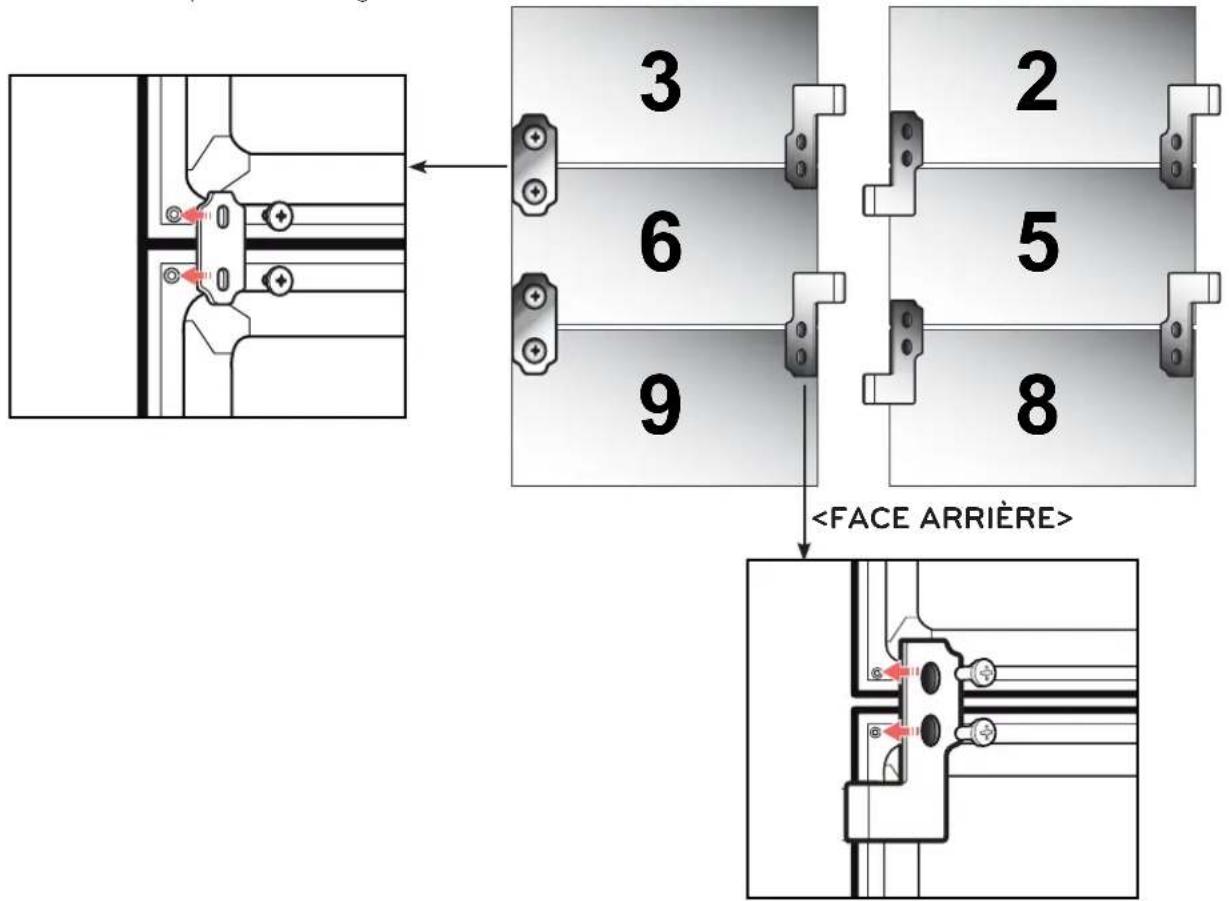

- Installez les autres plaques de fixation sur les zones indiquées de façon à ce qu'aucun moniteur ne dépasse vers l'avant ou vers l'arrière.
- Pour fi nir, retirez le cache de protection sur les bords extérieurs des moniteurs.
Retirez le cache de protection des moniteurs.
