MODE D'EMPLOI ARH185601D ASPES

Falla eléctrica Remplacer le régulateur de température

Instructions de sécurité importantes

1. La plage de tension de fonctionnement est de 187V~254V. Afin d'éviter d'endommager les

performances électriques du compresseur, veuillez équiper l’appareil d’un stabilisateur de tension d'une puissance inférieure à 500W, afin de protéger le refroidisseur lorsque la tension est inférieure à 187V ou supérieure à 254V.

2. Une prise monophasée individuelle doit être utilisée. Elle doit être reliée de manière fiable à un

fil de mise à la terre. Attention : Il est interdit de connecter le fil de mise à la terre à une conduite d’eau ou à une conduite de gaz.

3. Il est interdit de stocker dans la vitrine une base solide, un acide puissant, un solvant organique,

des produits corrosifs ou des substances susceptibles de polluer les aliments, sous peine de provoquer de la corrosion ou un accident.

4. Ne soulevez pas la vitrine ni l'enveloppe des composants électriques, cela entraînerait une

détérioration de l'isolation et de la corrosion.

5. Lorsque la vitrine n'est pas utilisée pendant une longue période : Débranchez l’alimentation

électrique. Nettoyez-la. Vérifiez l’état du circuit avant de la réutiliser.

6. Si le cordon d’alimentation est endommagé, il doit être remplacé par un cordon spécial ou un

ensemble disponible auprès du fabricant ou de son service après-vente.

7. L’appareil doit être débranché de son alimentation électrique lors du nettoyage, de la

maintenance ou du remplacement des pièces.

8. Le niveau de pression sonore pondéré A est inférieur à 70 dB(A).

9. Ne stockez pas de substances explosives, telles que des bombes aérosols contenant un gaz

inflammable, à l'intérieur de l'appareil.

10. AVERTISSEMENT : Risque d’incendie / Matériaux inflammables. Veillez à éviter tout risque

d’incendie en n'exposant pas de matériaux inflammables à une source d’ignition.

11. Charge maximale des étagères : 195,3 kg/m². Déformation ≤ 1,04 cm/m.

12. Respectez les réglementations locales concernant l'élimination de l’appareil en raison de son gaz

soufflant inflammable. Avant de mettre l’appareil au rebut, retirez les portes pour éviter tout danger pour les enfants.

13. AVERTISSEMENT : Veillez à ne pas obstruer les ouvertures de ventilation du boîtier de l'appareil

ou de la structure où il est encastré.

14. AVERTISSEMENT : N’utilisez pas d’appareils mécaniques ni d'autres méthodes pour accélérer le

processus de dégivrage, sauf s'ils sont recommandés par le fabricant.

15. AVERTISSEMENT : Ne détériorez pas le circuit de réfrigération.

16. AVERTISSEMENT : N’utilisez pas d’appareils électriques à l’intérieur des compartiments de

stockage des aliments, sauf s'ils sont du type recommandé par le fabricant.

17. Les conditions de température ambiante et d'humidité de la vitrine réfrigérée selon la classe

climatique sont indiquées dans le tableau ci-dessous : Chers utilisateurs (clients), ce manuel contient les connaissances de base sur le produit, les instructions d'utilisation, le diagnostic des pannes et les méthodes de dépannage de base. Afin de mieux comprendre et utiliser ce produit, veuillez prendre soin de ce Manuel et le lire attentivement.2

REMARQUE : La masse de vapeur d'eau dans l'air sec est l’un des principaux facteurs influençant les performances et la consommation d’énergie des vitrines réfrigérées. Par conséquent, l’ordre des classes climatiques dans le tableau est basé sur la colonne "Masse de vapeur d’eau". Voir également l’Annexe B pour comparer les conditions de laboratoire et celles en magasin.

Remarque : L’illustration est une image de référence, votre appareil peut différer.

Transport et installation Retirez l’emballage et nettoyez entièrement l’armoire avec de l’eau tiède additionnée de 5 % de savon neutre, puis séchez avec un chiffon doux. Pour les parties en verre, utilisez uniquement des produits spécifiques, en évitant l’utilisation d’eau, car celle-ci pourrait laisser des résidus de calcaire sur le verre.

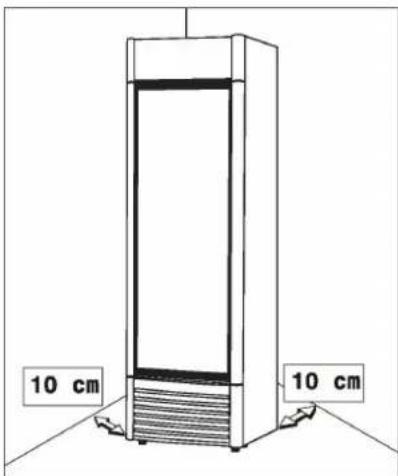

1. Maintenez une distance d’au moins 10 cm entre l’armoire et le mur. Assurez-vous que

l’appareil est de niveau en réglant les pieds ajustables.

2. L’armoire doit être installée sur une surface parfaitement plane, à l’abri de toute source de

chaleur, y compris les rayons du soleil.

3. Ne pas installer l’appareil dans un espace ouvert et ne pas l’exposer à la pluie.

Avertissement : Risque d'incendie / Matériaux

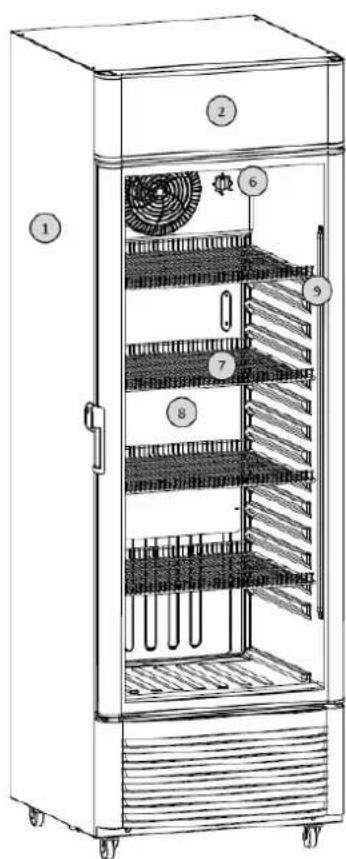

Remarque : L’illustration est une image de référence, votre appareil peut différer. Caractéristiques du produit4

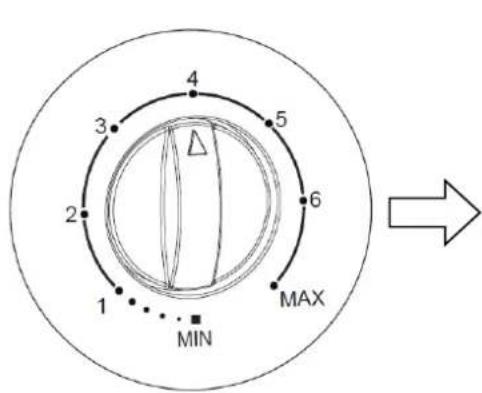

Remarque : L’illustration est une image de référence, votre appareil peut différer. Utilisation du bouton de réglage de la température

1. La température à l'intérieur de l'armoire peut être contrôlée à l'aide du bouton de réglage de la

2. Le bouton doit être maintenu en position verticale pour un réglage normal de la température.

a) FREEZING MAX est la position de refroidissement la plus forte et convient à la congélation rapide. b) Ne laissez pas le bouton sur cette position pendant une longue période

3. Remarque : L’illustration est une image de référence, votre appareil peut différer.

Le produit cessera de fonctionner

Lorsque l’utilisateur n’a pas besoin d’une température plus froide.

En utilisation normale.

Lorsque l’utilisateur a besoin d’une température plus froide.

MAX （7） Ne pas laisser l’appareil sur ce réglage trop longtemps. Il est recommandé de le réajuster à 4 après 24 heures.

Affichage de la température.

• Selon les différents produits, l'affichage peut varier. Le produit réel fait foi.5 Raccordement électrique AVERTISSEMENT

1. Ne coupez ni ne retirez, sous aucun prétexte, la troisième broche de mise à la terre du cordon

d'alimentation. a) Cet appareil réfrigérant n'est pas conçu pour être utilisé avec un onduleur. b) Le cordon doit être fixé derrière l’appareil et ne pas rester exposé ou suspendu pour éviter tout risque de blessure accidentelle.

2. Ne débranchez jamais le réfrigérateur (congélateur) en tirant sur le cordon d’alimentation.

a) Tenez fermement la fiche et tirez-la droit hors de la prise.

3. N’utilisez pas de rallonge avec cet appareil.

a) Si le cordon d'alimentation est trop court, faites installer une prise à proximité par un électricien ou un technicien qualifié. b) L'utilisation d'une rallonge peut négativement affecter les performances de l'appareil.

4. Une mauvaise utilisation de la prise de terre peut entraîner un risque d'électrocution.

a) Si le cordon d’alimentation est endommagé, faites-le remplacer par un centre de service agréé. Détails du produit

1. Compresseur performant et hermétique

a) Il utilise un compresseur de qualité, efficace et hermétique. b) Il fonctionne avec une large plage de tension de démarrage et une température ambiante ne dépassant pas 40°C. c) Le système de la vitrine est conçu pour garantir une excellente capacité de réfrigération et une économie d’énergie.

2. Affichage optimal des produits stockés

a) Les produits stockés sont clairement visibles grâce à une porte en verre creux luxueux.

3. Isolation thermique efficace

a) La couche d’isolation thermique est fabriquée en mousse de polyuréthane rigide, rendant l’appareil léger tout en assurant une excellente conservation du froid. Précautions de sécurité Avertissement ! Ne pas endommager le circuit du fluide réfrigérant. Avertissement ! Ne pas percer ou endommager les parois de l’appareil, car cela pourrait entraîner une fuite du circuit de réfrigération. Avertissement ! N’utilisez pas d’appareils électriques à l’intérieur des compartiments de stockage des aliments, sauf s’ils sont du type recommandé par le fabricant. Avertissement !

• Cet équipement ne doit pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, sauf si elles bénéficient d’une supervision appropriée ou d’instructions sur son utilisation par une personne responsable de leur sécurité.

• Les enfants doivent être surveillés afin de s’assurer qu’ils ne jouent pas avec l’appareil.6 Précautions d'utilisation

1. Déballez tous les emballages avant d'utiliser la vitrine. Ne l'inclinez pas de plus de 60° lors du

2. Lors de la première utilisation, laissez le réfrigérateur fonctionner à vide pendant environ deux

heures avant d’y stocker des aliments.

3. Le thermostat permet d'ajuster la température à l'intérieur de la vitrine. En tournant le bouton

dans le sens des aiguilles d’une montre, la température diminue. Plus le chiffre est élevé, plus la température est basse. En général, la position "3-4" est idéale. La position "6" signifie un fonctionnement en continu.

4. Pour économiser de l’énergie, évitez d’ouvrir la porte fréquemment ou de la laisser ouverte trop

5. L’intérieur et l’extérieur de la vitrine doivent rester secs et propres. Une exposition prolongée à

l’humidité peut provoquer une corrosion progressive de la vitrine (des taches peuvent apparaître sur la surface).

6. Un nettoyage périodique est recommandé. En général, tous les 30 à 45 jours est idéal. Pour

nettoyer, utilisez un chiffon doux imbibé d’eau savonneuse neutre ou de détergent pour essuyer l’intérieur et l’extérieur de la vitrine.

7. Attention : Pour garantir la sécurité, débranchez la prise d'alimentation avant le nettoyage.

Problèmes courants et solutions Veuillez vous référer au tableau ci-dessous pour résoudre les problèmes mineurs rencontrés lors du fonctionnement.

Problème Cause Vérification

Solution Remarque Lampe ne s’allume pas

Fusible coupé Vérification du fusible Remplacer ou vérifier le fusible Si nécessaire, veuillez demander à un électricien d'effectuer la maintenance. Mauvaise connexion entre la prise et la douille La connexion est lâche ou non

Réparer ou changer la prise

Mauvais contact ou usure de la lampe Vérifier le circuit et la lampe Serrer le contact à lame ou remplacer la lampe Demander à un professionnel d'effectuer la maintenance.

Mauvais contact du bouton de la lampe

Le joint est-il lâche ou non Serrer le contact à lame Ventilateur

condenseu r ne fonctionne pas

compresseur fonctionne de manière irrégulière Ventilateur du condenseur en panne

Retirer le ventilateur du co ndenseur Remplacer le ventilateur du condenseur

Le thermostat n'est pas en position de fonctionnement Vérifier le régulateur de température

Tourner le bouton en position de fonctionnement Mauvais contact avec le régulateur d

température Contact à lame Serrer le contact à lame7 Le régulateur de température est usé

Panne électrique. Remplacer le régulateur de température

Demander à un professionnel d'effectuer la maintenance. Continuer

Température trop élevée

l'intérieur de la boîte

Ouvrir la porte trop fréquemment

Ouvrir la porte le moins possible

Demander à un professionnel d'effectuer la maintenance.

Trop de stockage La circulation de l'air de refroidissement est affectée | Retirer une partie du stock age Leakage of refrigerant

Réparer dans un département de maintenance désigné Température trop basse à l'intérieur de la boîte

Régulateur de température hors service

Remplacer le régulateur de température

Demander à un professionnel d'effec tuer la maintenance. Large noise Le cabinet n'est pas mis horizontalement.

Les quatre roues sont- elles au sol ou non ?

Emballer la boîte à temps

Demander à un professionnel d'effectuer la maintenance. La vis de fixation du compresseur ou du condenseur e st desserrée. La vis est-elle serrée ou non ?

Serrer la vis Demander à un professionnel d'effectuer la maintenance.

fonctionne, mais le compresse ur ne fonctionne pas. La prise de démarreur ou du relais de chaleur est lâche.

Le contact à lame est-il endommagé ou non ?

Serrer le contact à lame Demander à un professionnel d'effectuer la maintenance. Le compresseur est hors service.

Réparer ou remplacer le compresseur Demander à un professionnel d'effectuer la maintenance.

La tension est inférieure à 187V. Vérifier la tension Connecter avec un manostat de >1000W

l'évaporate ur ne fonctionne pas.

Il ne touche pas l'interrupteur du ventilateur lorsque la porte est fermée. Vérifier si la porte touche l'interrupteur

du ventilateur ou non Ajuster les axes de la porte pour les remonter un peu Demander à un professionnel de maintenir

Mauvais contact avec l'interrupteur du ventilateur

Vérifier l'interrupteur du ventilateur et le circuit Serrer la connexion ou remplacer

l'interrupteur du ventilateur Ventilateur de l'évaporateur est en panne. Retirer le ventilateur de l'évaporateur Remplacer le ventilateur de l'évaporateur Câble électrique

Changer le câble électrique

Si nécessaire, veuillez demander à l'é lectricien de maintenir. Écran sans affichage

Affichage de la température sans tension Vérifiez la tension

Demander à un professionnel de maintenir

Vérifiez l'affichage de la température

Affichage de l'écran "E1" ou "E2" Panne du capteur Vérifiez le capteur

Demander à un professionnel de maintenir8

Remarque : Les cas suivants ne sont pas des pannes, mais des phénomènes courants :

1. Un léger bruit peut être perçu dans la vitrine réfrigérée verticale.

2. Le compresseur et le condenseur peuvent devenir chauds pendant le fonctionnement.

3. En cas d’humidité ambiante élevée, des gouttelettes de condensation peuvent apparaître sur

la surface. Essuyez-les avec un chiffon doux et sec dès que possible.

4. Remarque : L’illustration est une image de référence, votre appareil peut différer.

Élimination correcte de ce produit

• Éliminez l'emballage de manière écologique.

• Cet appareil est étiqueté conformément à la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (Déchets d'Équipements Électriques et Électroniques - DEEE).

• Cette directive établit le cadre pour la collecte et le recyclage des appareils usagés dans toute l’Union européenne.

Les matériaux d’emballage de ce produit sont fabriqués à partir de matériaux recyclables, conformément à nos réglementations environnementales nationales.

• Ne jetez pas les matériaux d’emballage avec les déchets ménagers ou autres déchets.

• Déposez-les dans les points de collecte des matériaux d’emballage désignés par les autorités locales.VETRINA VERTICALE
